Tipo de producto	Par de altavoces de pared/techo empotrables
Marca y modelo	Pyle Pro PDIC61RD
Configuración	2 vías, estéreo
Potencia máxima	200 vatios
Respuesta en frecuencia	70 Hz - 20 kHz
Impedancia	4 - 8 ohmios
Altavoz de medios/graves	6.5 pulgadas (16.5 cm)
Tweeter	Cúpula de polímero de 0.5 pulgada (1.27 cm) orientable
Bobina móvil	Alta temperatura, 1 pulgada (2.5 cm)
Dimensiones totales	Diámetro 9 pulgadas (22.9 cm), profundidad 2.75 pulgadas (6.9 cm)
Dimensiones de corte	Diámetro 6.5 pulgadas (16.5 cm), profundidad 2.625 pulgadas (6.6 cm)
Montaje	Al ras, pared o techo
Contenido de la caja	Par de altavoces con rejillas, cintas adhesivas, plantilla de corte
Uso recomendado	Instalación personalizada, cine en casa, música ambiental
Material del marco	Plástico resistente (estimación)
Color	Blanco (modelo RD) / Negro (modelo BK) / Plata (modelo SL) / Blanco (modelo WT)
Mantenimiento	Limpiar con un paño suave seco. No usar productos abrasivos.
Seguridad	Respetar las polaridades (+/-) al cablear. No forzar el tweeter más allá de 15°.
Reparabilidad	Contacte a un instalador calificado o al servicio postventa de Pyle.

Preguntas frecuentes - Pro PDIC61RD Pyle

¿Cuál es la potencia máxima de estos altavoces?

La potencia máxima es de 200 vatios. La impedancia es de 4 a 8 ohmios.

¿Se pueden instalar estos altavoces en un baño?

No, no están especificados como resistentes a la humedad. Úselos en ambientes interiores secos.

¿Qué diámetro de corte se necesita para la instalación?

El diámetro de corte es de 6.5 pulgadas (16.5 cm) y la profundidad de 2.625 pulgadas (6.6 cm). Use la plantilla proporcionada.

¿Cómo orientar el tweeter?

Antes de fijar la rejilla, presione suavemente el borde exterior del tweeter para orientarlo hasta 15 grados en cualquier dirección.

¿Puedo usar un amplificador de 100 vatios con estos altavoces?

Sí, la potencia máxima de 200 vatios es el límite máximo. Un amplificador de 100 vatios es perfectamente adecuado.

¿Cómo conectar los cables a los altavoces?

Use los bornes de tornillo proporcionados. Conecte el cable rojo al borne (+) y el negro al (-). Asegúrese de que ambos altavoces estén cableados con la misma polaridad.

¿Qué hacer si el sonido es débil o faltan los graves?

Verifique la polaridad de las conexiones (+/-) y la configuración de su amplificador. Para más graves, añada un subwoofer.

¿Son compatibles estos altavoces con un sistema Dolby Atmos?

Pueden usarse como altavoces surround o de techo en un sistema Atmos, pero no están diseñados específicamente para canales verticales.

¿Puedo pintar las rejillas?

Las rejillas están pintadas de fábrica. No se recomienda volver a pintarlas ya que podría obstruir los agujeros y alterar el sonido.

¿Qué hacer si un altavoz no produce sonido?

Verifique las conexiones y los ajustes de balance del amplificador. Si el problema persiste, pruebe el altavoz en otra salida o contacte al soporte de Pyle.

MANUAL DE USUARIO Pro PDIC61RD Pyle

Visite nuestro sitio web

ESCANÉAME

PyleUSA.com

PDIC61RD - PDIC61RDBK PDIC61WT - PDIC61RDSL

Altavoces de pared/techo para el hogar

SPA

PYLE

PyleUSA.com

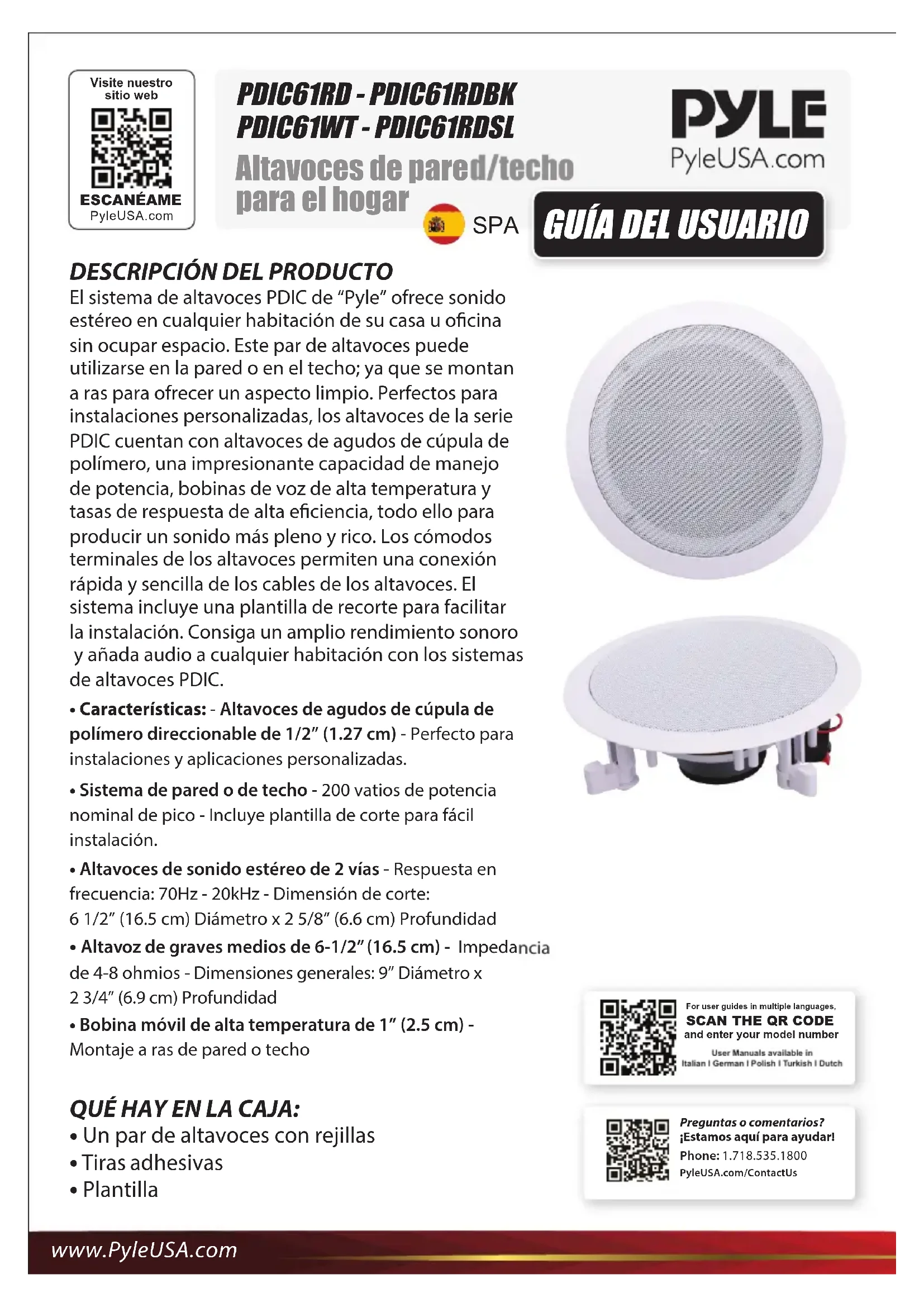

GUÍA DEL USUARIO

DESCRIPCIÓN DEL PRODUCTO

El sistema de altavoces PDIC de "Pyle" ofrece sonido estéreo en cualquier habitación de su casa u oficina sin ocupar espacio. Este par de altavoces puede utilizarse en la pared o en el techo; ya que se montan a ras para ofrecer un aspecto limpio. Perfectos para instalaciones personalizadas, los altavoces de la serie PDIC cuentan con altavoces de agudos de cúpula de polímero, una impresionante capacidad de manejo de potencia, bobinas de voz de alta temperatura y tasas de respuesta de alta eficiencia, todo ello para producir un sonido más pleno y rico. Los cómodos terminales de los altavoces permiten una conexión rápida y sencilla de los cables de los altavoces. El sistema incluye una plantilla de recorte para facilitar la instalación. Consiga un amplio rendimiento sonoro y añada audio a cualquier habitación con los sistemas de altavoces PDIC.

• Características: - Altavoces de agudos de cúpula de polímero direccionable de 1/2" (1.27 cm) - Perfecto para instalaciones y aplicaciones personalizadas.
• Sistema de pared o de techo - 200 vatios de potencia nominal de pico - Incluye plantilla de corte para fácil instalación.
• Altavoces de sonido estéreo de 2 vías - Respuesta en frecuencia: 70Hz - 20kHz - Dimensión de corte: 6 1/2" (16.5 cm) Diámetro x 2 5/8" (6.6 cm) Profundidad
• Altavoz de graves medios de 6-1/2" (16.5 cm) - Impedancia de 4-8 ohmios - Dimensiones generales: 9" Diámetro x 2 3/4" (6.9 cm) Profundidad
• Bobina móvil de alta temperatura de 1" (2.5 cm) - Montaje a ras de pared o techo

QUÉ HAY EN LA CAJA:

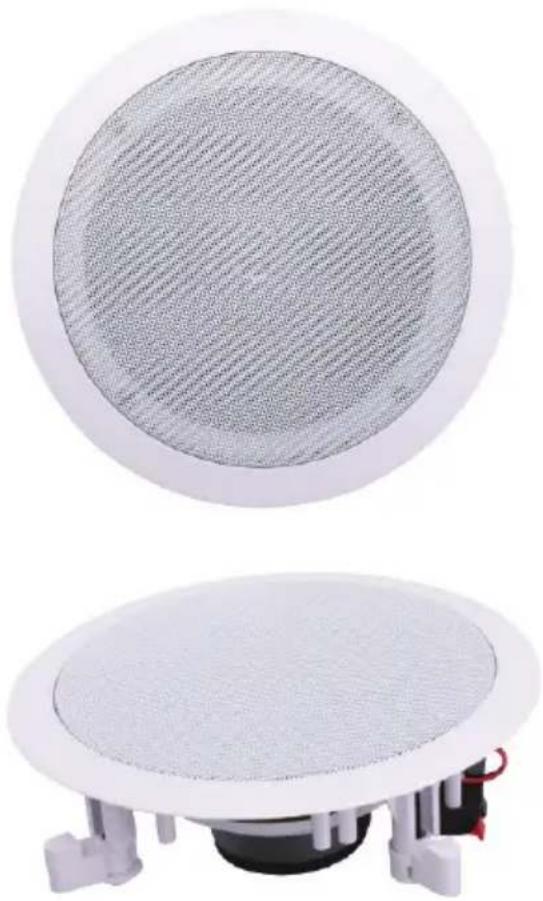

• Un par de altavoces con rejillas
• Tiras adhesivas
• Plantilla

Preguntas o comentarios?

¡Estamos aquí para ayudar!

COLOCACIÓN DE LOS ALTAVOCES

ALTAVOCES DELANTEROS ALTAVOCES TRASEROS

WALL 40 60

• La colocación adecuada de los altavoces es crucial para conseguir el escenario sonoro más realista.
• Los altavoces frontales deben estar equidistantes entre sí y de la posición de escucha, con los altavoces de agudos orientados a la altura del oído.

- En una instalación de cine en casa, lo ideal es colocar los altavoces de sonido envolvente ligeramente detrás de la posición de escucha, uno frente al otro a un nivel superior al de los oídos del oyente.

- Si no es posible colocarlos uno frente al otro, pueden colocarse en una pared o en el techo detrás del oyente, mirando hacia delante.

- Los altavoces envolventes deben proporcionar un sonido ambiental sin llamar la atención sobre sí mismos, acompañando al material del programa principal de los altavoces frontales.

- En los sistemas Dolby Digital y DTS, los altavoces de agudos deben orientarse hacia la posición de escucha a la altura del oído.

CONSEJOS DE CONEXIÓN

• Asegúrese de que los cables de ambos altavoces tengan la misma longitud.
• Si un altavoz está más cerca del amplificador que el otro, esconda el cable sobrante detrás de la pared.
• Los altavoces y los terminales electrónicos tienen sus correspondientes terminales (+) y (-), que suelen ser de color rojo para (+) y negro para (-).

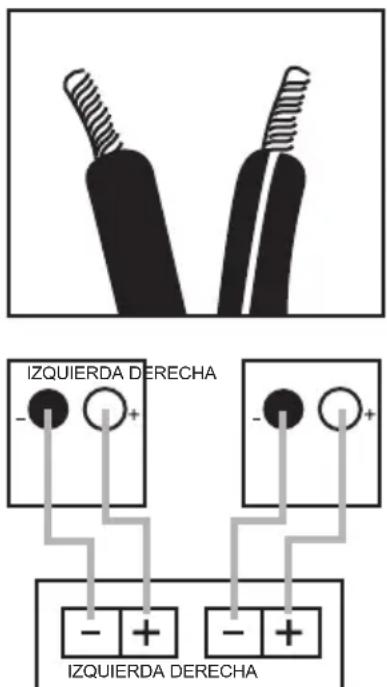

- Conecte ambos altavoces de forma idéntica, con el terminal (+) del altavoz en el terminal (+) correspondiente del amplificador, y el terminal (-) del altavoz en el terminal (-) correspondiente del amplificador.

IZQUIERDA DERECHA - + + - + + IZQUIERDA DERECHA

Salidas de altavoz delanteras o traseras

• Un cableado incorrecto, como el "desfase", puede dar lugar a un sonido débil, unos graves débiles y una imagen estéreo deficiente.
• En los sistemas de sonido envolvente multicanal, es fundamental conectar todos los altavoces con la polaridad correcta para conservar el ambiente y la direccionalidad adecuados del material del programa.

ALTAVOCES DE TECHO DE CONSTRUCCIÓN EXISTENTE

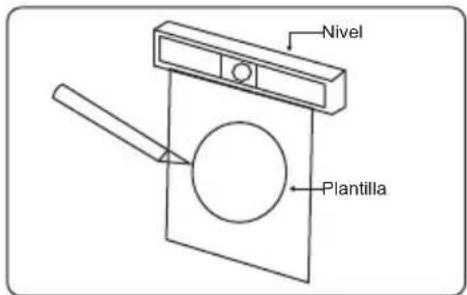

Nivel Plantilla

Corte la pared de yeso.

Nota: Deje siempre, al menos, media pulgada entre un montante de pared y el recorte del altavoz o las lengüetas de bloqueo no podrán girar en su lugar.

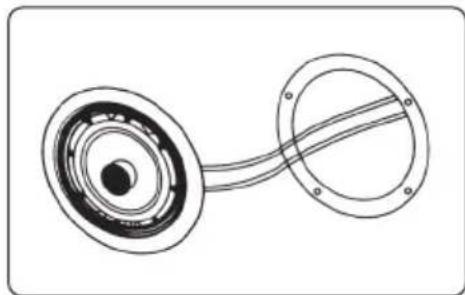

Conecte los cables del altavoz al altavoz.

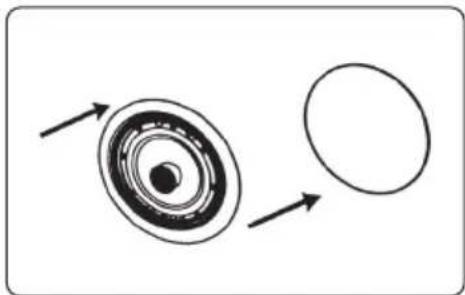

Coloque el conjunto del marco en la pared.

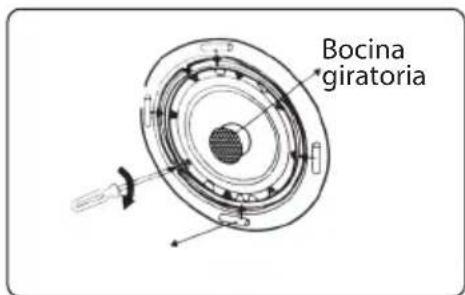

Bocina giratoria

Atornille cada uno de los cuatro tornillos de cabeza Phillips. Las lengüetas de bloqueo girarán en su sitio y fijarán la unidad en la superficie posterior de la pared de yeso. Coloque las tiras adhesivas para fijar la rejilla.

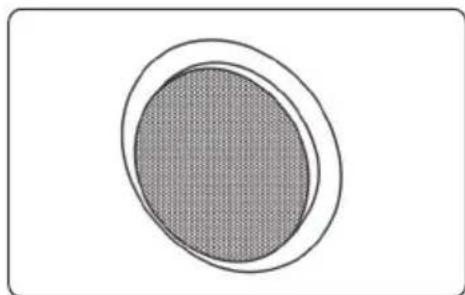

Vuelva a colocar la rejilla metálica. Para los modelos PDIC60/PDIC80

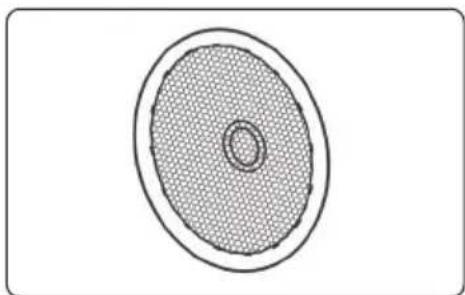

Después de instalar la rejilla del altavoz, presione suavemente la malla de los altavoces de agudos para ajustar su posición.

Los altavoces de techo cuentan con soportes giratorios exclusivos para los altavoces de agudos que permiten orientar las direcciones de frecuencias muy altas hacia la posición de escucha a la altura del oído. Antes de instalar la rejilla del altavoz, presione suavemente el borde exterior del soporte del altavoz de agudos para ajustar su posición. El altavoz de agudos no girará más de 15 grados en ninguna dirección; no intente forzarlo para que se mueva más.

ADVERTENCIA: Cáncer y daños para la reproducción - www.P65warnings.ca.gov

INSTALACIÓN

Los altavoces de pared/techo han sido diseñados para ser instalados fácilmente. No obstante, si no está seguro de su capacidad para instalar correctamente estos altavoces, póngase en contacto con su distribuidor o con un instalador cualificado.

HERRAMIENTAS NECESARIAS

• Lápiz

• Bisturí

• Destornillador Phillips No. 2

- Nivel de carpintero

- Cinta métrica

- Lezna

SOLUCIÓN DE PROBLEMAS

Si no hay sonido en ninguno de los altavoces:

• Compruebe si el receptor/amplificador está encendido y se está reproduciendo una fuente.
• Inspeccione todos los cables y conexiones entre el receptor/amplificador y los altavoces, asegurándose de que están correctamente conectados y no están dañados.
• Revise el funcionamiento correcto de su receptor/amplificador.

Si no sale sonido de un altavoz:

• Verifique los ajustes del control "Balance" de su receptor/amplificador.
• Compruebe que todos los cables y conexiones entre el receptor/amplificador y los altavoces estén bien conectados y no presentan daños.

Si la salida de graves es baja (o nula):

• Asegúrese de la polaridad correcta (+ y -) de las conexiones a las "entradas de altavoz" izquierda y derecha.
• Considere la posibilidad de añadir un subwoofer activo a su sistema para mejorar los graves.
• Verifique la correcta configuración de su receptor/procesador, especialmente en los modos Dolby Digital o DTS, asegurándose de la correcta configuración de la salida del subwoofer y del tamaño de los altavoces.

Si el sistema reproduce a bajo volumen, pero se apaga al aumentar el volumen:

• Inspeccione todos los cables y conexiones entre el receptor/amplificador y los altavoces, asegurándose de que están bien conectados y no presentan daños.
• Si utiliza varios pares de altavoces principales, compruebe si se cumplen los requisitos de impedancia de su receptor/amplificador.

Registrar producto

Gracias por elegir PyleUSA. Al registrar su producto, asegúrese de recibir todas las ventajas de nuestra garantía exclusiva y nuestro servicio de atención al cliente personalizado.

Llene el formulario para acceder a la asistencia de expertos y mantener su compra de PyleUSA en perfectas condiciones.

Número de modelo:
PDIC61RD
PDIC61RDBK
PDIC61WT
PDIC61RDSL
PyleUSA.com/registrar
