Type de produit	Paire d'enceintes murales/plafond encastrables
Marque et modèle	Pyle Pro PDIC61RD
Configuration	2 voies, stéréo
Puissance de crête	200 watts
Réponse en fréquence	70 Hz - 20 kHz
Impédance	4 - 8 ohms
Haut-parleur de médium/grave	6.5 pouces (16.5 cm)
Tweeter	Dôme en polymère 0.5 pouce (1.27 cm) orientable
Bobine mobile	Haute température, 1 pouce (2.5 cm)
Dimensions hors tout	Diamètre 9 pouces (22.9 cm), profondeur 2.75 pouces (6.9 cm)
Dimensions de découpe	Diamètre 6.5 pouces (16.5 cm), profondeur 2.625 pouces (6.6 cm)
Montage	En affleurement, mural ou plafond
Contenu de la boîte	Paire d'enceintes avec grilles, bandes adhésives, gabarit de découpe
Utilisation recommandée	Installation personnalisée, home cinéma, musique d'ambiance
Matériau du cadre	Plastique robuste (estimation)
Couleur	Blanc (modèle RD) / Noir (modèle BK) / Argent (modèle SL) / Blanc (modèle WT)
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les polarités (+/-) lors du câblage. Ne pas forcer le tweeter au-delà de 15°.
Réparabilité	Contactez un installateur qualifié ou le service après-vente Pyle.

FOIRE AUX QUESTIONS - Pro PDIC61RD Pyle

Quelle est la puissance maximale de ces enceintes ?

La puissance de crête est de 200 watts. L'impédance est de 4 à 8 ohms.

Ces enceintes peuvent-elles être installées dans une salle de bain ?

Non, elles ne sont pas spécifiées comme résistantes à l'humidité. Utilisez-les dans des environnements intérieurs secs.

Quel diamètre de découpe est nécessaire pour l'installation ?

Le diamètre de découpe est de 6.5 pouces (16.5 cm) et la profondeur de 2.625 pouces (6.6 cm). Utilisez le gabarit fourni.

Comment orienter le tweeter ?

Avant de fixer la grille, appuyez doucement sur le bord extérieur du tweeter pour l'orienter jusqu'à 15 degrés dans n'importe quelle direction.

Puis-je utiliser un amplificateur de 100 watts avec ces enceintes ?

Oui, la puissance de crête de 200 watts est la limite maximale. Un ampli de 100 watts est parfaitement adapté.

Comment Connecter les fils aux enceintes ?

Utilisez les bornes à vis fournies. Raccordez le fil rouge à la borne (+) et le noir à la borne (-). Assurez-vous que les deux enceintes sont câblées avec la même polarité.

Que faire si le son est faible ou les basses absentes ?

Vérifiez la polarité des connexions (+/-) et la configuration de votre amplificateur. Pour plus de basses, ajoutez un caisson de basses.

Ces enceintes sont-elles compatibles avec un système Dolby Atmos ?

Elles peuvent être utilisées comme enceintes surround ou de plafond dans un système Atmos, mais elles ne sont pas spécifiquement conçues pour les canaux verticaux.

Puis-je peindre les grilles ?

Les grilles sont peintes en usine. Il est déconseillé de les repeindre car cela pourrait obstruer les trous et altérer le son.

Que faire si une enceinte ne produit aucun son ?

Vérifiez les connexions et les réglages de balance de l'amplificateur. Si le problème persiste, testez l'enceinte sur une autre sortie ou contactez le support Pyle.

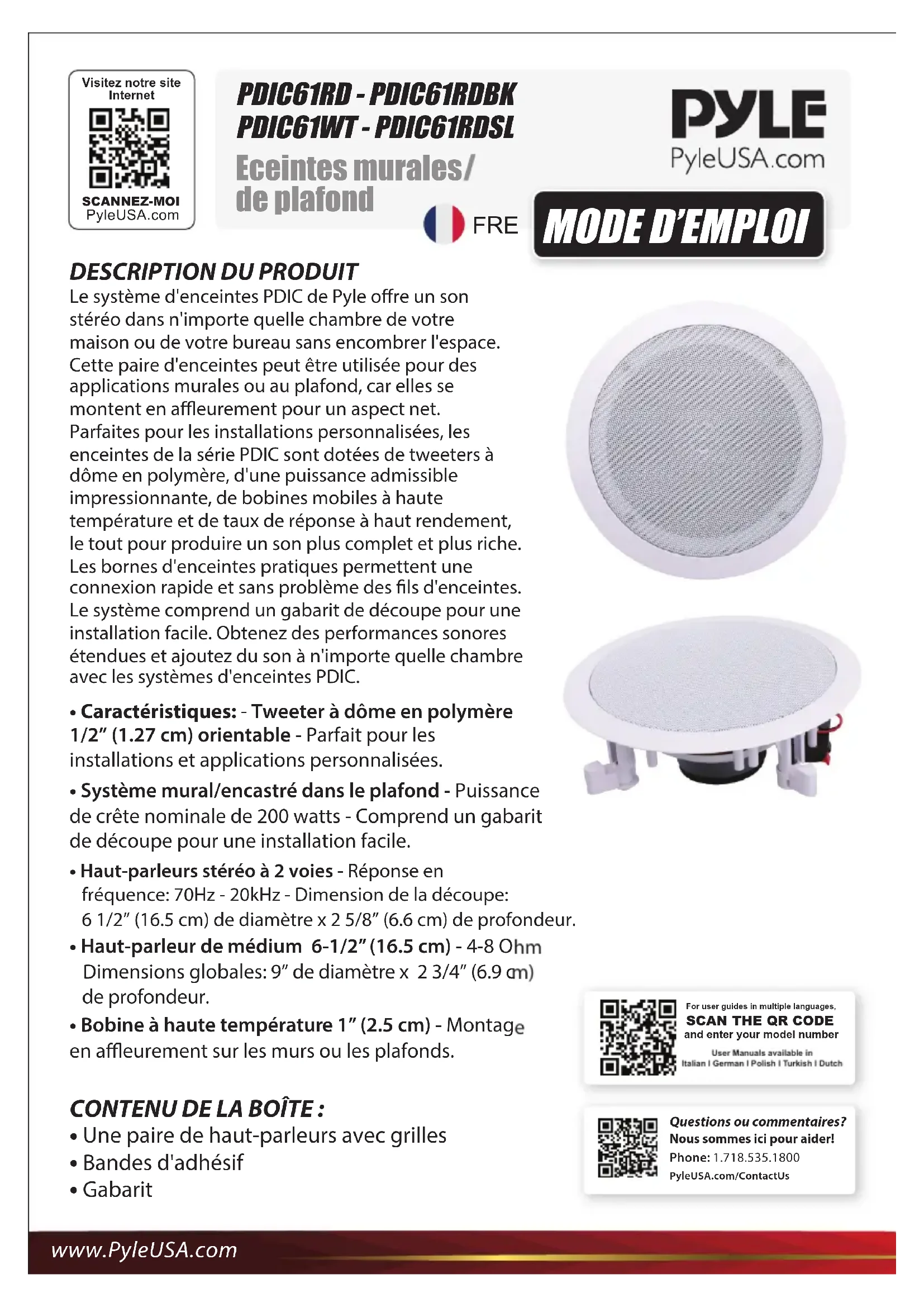

MODE D'EMPLOI Pro PDIC61RD Pyle

Visitez notre site Internet

SCANNEZ-MOI

PyleUSA.com

PDIC61RD - PDIC61RDBK PDIC61WT - PDIC61RDSL

Eceintes murales/ de plafond

FRE

PYLE

PyleUSA.com

MODE D'EMPLOI

DESCRIPTION DU PRODUIT

Le système d'enceintes PDIC de Pyle offre un son stéréo dans n'importe quelle chambre de votre maison ou de votre bureau sans encombrer l'espace. Cette paire d'enceintes peut être utilisée pour des applications murales ou au plafond, car elles se montent en affleurement pour un aspect net. Parfaites pour les installations personnalisées, les enceintes de la série PDIC sont dotées de tweeters à dôme en polymère, d'une puissance admissible impressionnante, de bobines mobiles à haute température et de taux de réponse à haut rendement, le tout pour produire un son plus complet et plus riche. Les bornes d'enceintes pratiques permettent une connexion rapide et sans problème des fils d'enceintes. Le système comprend un gabarit de découpe pour une installation facile. Obtenez des performances sonores étendues et ajoutez du son à n'importe quelle chambre avec les systèmes d'enceintes PDIC.

• Caractéristiques: - Tweeter à dôme en polymère 1/2" (1.27 cm) orientable - Parfait pour les installations et applications personnalisées.
• Système mural/encastré dans le plafond - Puissance de crête nominale de 200 watts - Comprend un gabarit de découpe pour une installation facile.
• Haut-parleurs stéréo à 2 voies - Réponse en fréquence: 70Hz - 20kHz - Dimension de la découpe: 6 1/2" (16.5 cm) de diamètre x 2 5/8" (6.6 cm) de profondeur.
• Haut-parleur de médium 6-1/2" (16.5 cm) - 4-8 Ohm Dimensions globales: 9" de diamètre x 2 3/4" (6.9 cm) de profondeur.
• Bobine à haute température 1" (2.5 cm) - Montage en affleurement sur les murs ou les plafonds.

CONTENU DE LA BOÎTE :

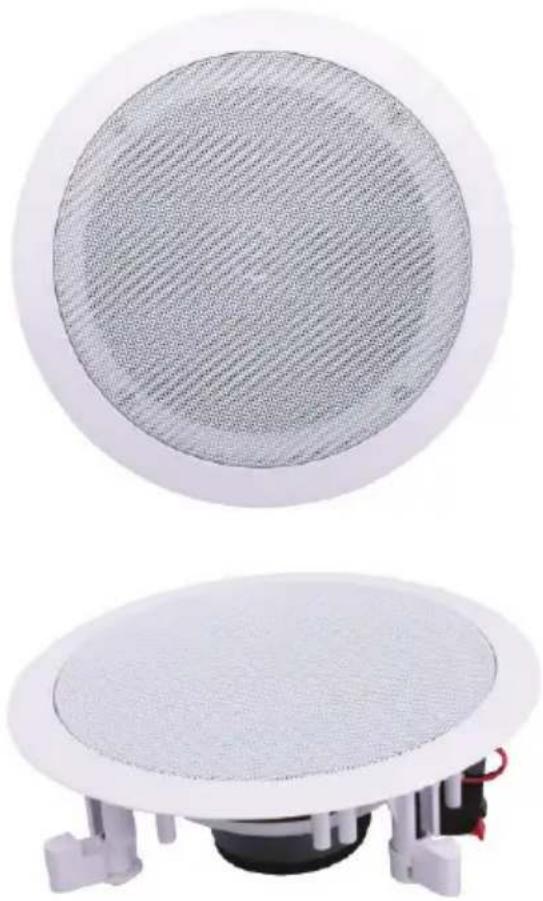

• Une paire de haut-parleurs avec grilles
• Bandes d'adhésif
  • Gabarit

Nous sommes ici pour aider!

• Il est essentiel de placer correctement les enceintes pour obtenir la scène sonore la plus réaliste possible.
• Les enceintes avant doivent être placées à égale distance les unes des autres et de la position d'écoute, les tweeters étant placés à hauteur d'oreille.

- Dans une installation de home cinéma, les enceintes surround sont idéalement placées légèrement derrière la position d'écoute, face à face, à un niveau supérieur à celui des oreilles de l'auditeur.

- S'il n'est pas possible de les placer face à face, elles peuvent être encastrées dans un mur ou un plafond derrière l'auditeur, face à l'avant.

- Les enceintes surround doivent fournir un son d'ambiance sans attirer l'attention ur elles, en accompagnant le programme principal diffusé par les enceintes avant.

- Dans les systèmes Dolby Digital et DTS, les tweeters doivent être orientés vers la position d'écoute, à hauteur d'oreille.

• Veillez à ce que les fils des deux enceintes soient de la même longueur.
• Si une enceinte est plus proche de l'amplificateur que l'autre, cachez l'excédent de fil derrière le mur.

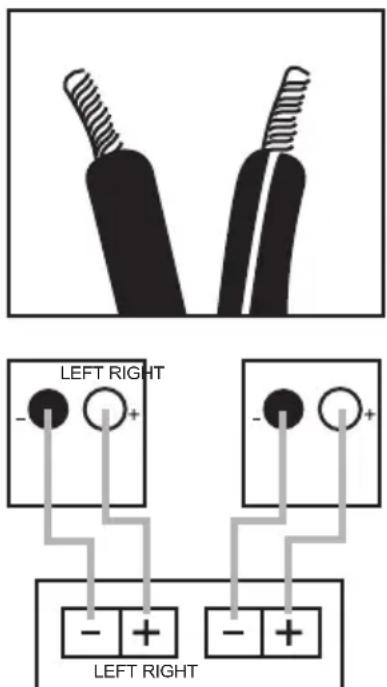

• Les enceintes et les terminaux électroniques ont des bornes (+) et (-) correspondantes, généralement désignées par le rouge pour le (+) et le noir pour le (-).
• Branchez les deux enceintes de la même manière, en reliant la borne (+) de l'enceinte à la borne (+) correspondante de l'amplificateur, et la borne (-) de l'enceinte à la borne (-) correspondante de l'amplificateur.

LEFT RIGHT - + - + - + - + - + - - + - - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + +

• Un mauvais câblage, tel qu'un déphasage, peut se traduire par un son étroit, des basses faibles et une image stéréo médiocre
• Avec les systèmes de son surround multicanaux, il est essentiel de connecter tous les haut-parleurs avec la bonne polarité afin de préserver l'ambiance et la directionnalité du programme.

ENCEINTES AU PLAFOND DE LA CONSTRUCTION EXISTANTES

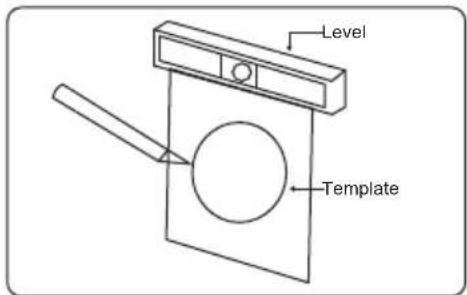

Level Template

Couper la cloison sèche.
Remarque: Laissez toujours un espace d'au moins un demi-pouce entre un montant mural et la découpe de l'enceinte, sinon les languettes de verrouillage ne pourront pas pivoter en place.

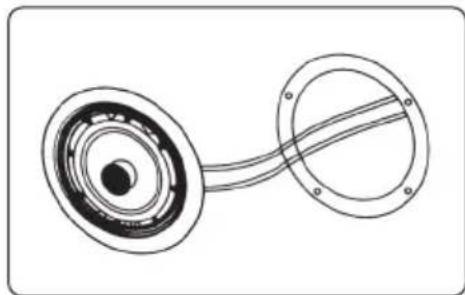

Connectez les fils du haut-parleur au haut-parleur.

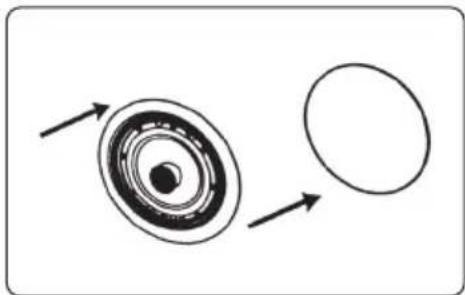

Placez le cadre dans le mur.

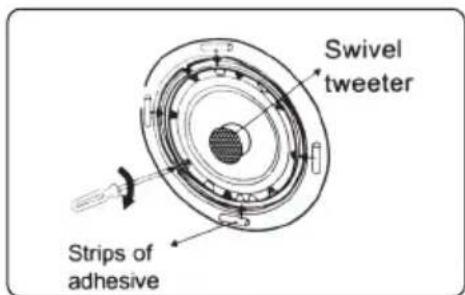

Swivel tweeter Strips of adhesive

Vissez chacune des quatre vis à tête cruciforme. Les languettes de verrouillage pivoteront en place et sécuriseront l'appareil sur la surface arrière de la cloison sèche. Mettez en place les bandes d'adhésif pour sécuriser la grille..

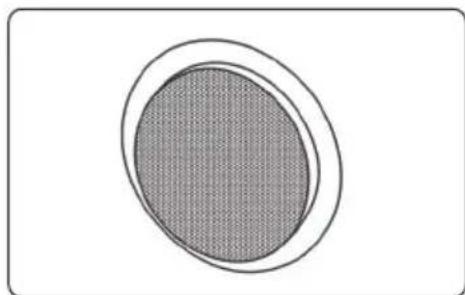

Remettre la grille métallique en place

pour les modèles PDIC60/PDIC80:

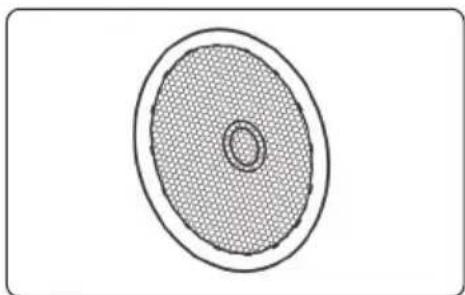

Après avoir installé la grille du haut-parleur, appuyez doucement sur la grille du tweeter pour ajuster la position du tweeter.

Les enceintes encastrées dans le plafond sont dotées de supports pivotants uniques pour les tweeters qui vous permettent d'orienter les hautes fréquences très directionnelles vers la position d'écoute à hauteur d'oreille. Avant d'installer la grille de l'enceinte, appuyez doucement sur le bord extérieur de la fixation du tweeter pour régler la position du tweeter. Le tweeter ne peut pas pivoter de plus de 15 degrés dans n'importe quelle direction ; n'essayez pas de le forcer à se déplacer davantage.

AVERTISSEMENT: Cancer et effets néfastes sur la reproduction - www.P65warnings.ca.gov

INSTALLATION

Les enceintes murales/plafonds ont été conçues pour être facilement installées. Toutefois, si vous n'êtes pas sûr de pouvoir installer correctement ces enceintes, veuillez contacter votre revendeur ou un installateur qualifié.

OUTILS NÉCESSAIRES

- Crayon

- Couteau utilitaire

• Tournevis Phillips #2

- Niveau de charpentier

- Mètre ruban

- Poinçon

DÉPANNAGE

Si aucun son ne sort d'aucun des haut-parleurs:

• Vérifiez que le récepteur/amplificateur est sous tension et qu'une source est en cours de lecture.
• Inspectez tous les fils et toutes les connexions entre l'ampli-tuner/amplificateur et les enceintes, en vous assurant qu'ils sont correctement connectés et qu'ils ne sont pas endommagés.
• Vérifiez le bon fonctionnement de votre récepteur/amplificateur.

Si aucun son ne sort d'un des haut-parleurs:

• Vérifiez les réglages de la commande « Balance » de votre récepteur/amplificateur.
• Vérifiez que tous les fils et toutes les connexions entre le récepteur/ amplificateur et les enceintes sont correctement branchés et qu'ils ne sont pas endommagés.

Si la sortie des basses est faible (ou absente):

• Veillez à la bonne polarité (+ et -) des connexions aux « entrées enceintes » gauche et droite.
• Envisagez d'ajouter un caisson de basse amplifié à votre système pour améliorer les basses.
• Vérifiez la configuration correcte de votre récepteur/processeur, en particulier dans les modes Dolby Digital ou DTS, en veillant à ce que la sortie du caisson de basse et la taille des enceintes soient correctement réglées.

Complétez le formulaire pour accéder à une prise en charge experte et pour conserver votre achat PyleUSA en parfait état.

Numéro de modèle:
PDIC61RD
PDIC61RDBK
PDIC61WT
PDIC61RDSL
PyleUSA.com/registre
