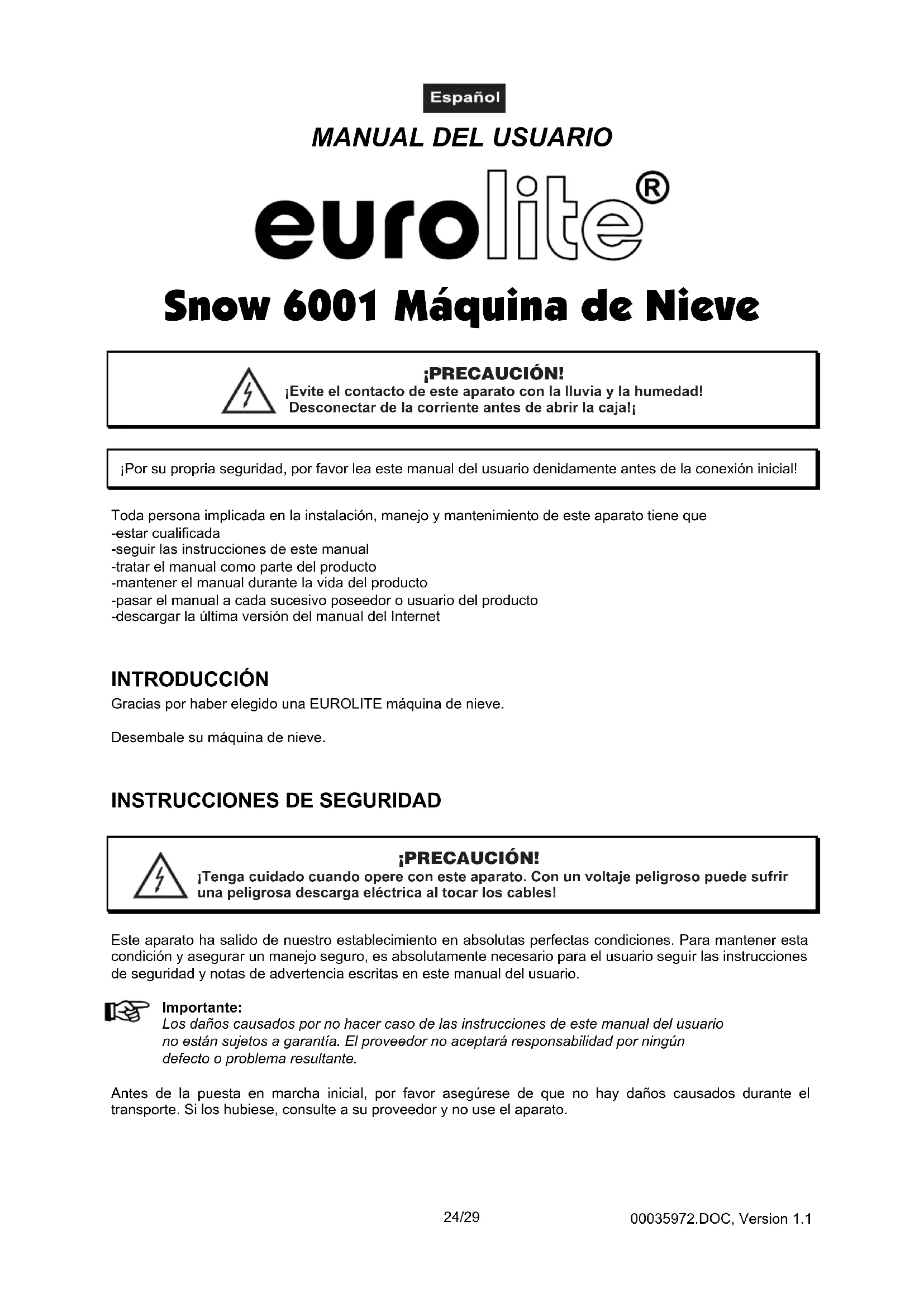

MANUAL DE USUARIO Snow 6001 Eurolite

Snow 6001 Máquina de Nieve ¡Eviteelcontactodeesteaparatoconlalluviaylahumedad!Desconectardelacorrienteantesdeabrirlacaja!¡ ¡PRECAUCIÓN! ¡Por su propria seguridad, por favor lea este manual del usuario denidamente antes de la conexión inicial!Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que-estar cualificada-seguir las instrucciones de este manual-tratar el manual como parte del producto-mantener el manual durante la vida del producto-pasar el manual a cada sucesivo poseedor o usuario del producto-descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido una EUROLITE máquina de nieve.Desembale su máquina de nieve.

INSTRUCCIONES DE SEGURIDAD

¡Tengacuidadocuandoopereconesteaparato.Conunvoltajepeligrosopuedesufrirunapeligrosadescargaeléctricaaltocarloscables! ¡PRECAUCIÓN! Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener estacondición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instruccionesde seguridad y notas de advertencia escritas en este manual del usuario.Importante:Los daños causados por no hacer caso de las instrucciones de este manual del usuariono están sujetos a garantía. El proveedor no aceptará responsabilidad por ningúndefecto o problema resultante.Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante eltransporte. Si los hubiese, consulte a su proveedor y no use el aparato.00035972.DOC, Version 1.1 25/29 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe

nmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente.

ste aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I. Siempre conectar la clavija de alimentación al final. Asegúrese de que el conmutador de alimentación está en la posición “OFF” antes de conectar el aparato a la red. ¡No deje que el cable de alimentación entre en contacto con otros cables! ¡Maneje los cables de corriente alterna y las conexiones de corriente alterna con mucha precaución! Asegúrese de que la tensión de alimentación no es mayor que la indicada en el panel trasero. Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del aparato y del cable regularmente. Nunca beber o apliar el líquido! Manténgalo lejos del alcance de los niños. Si hay contacto con la piel o los ojos siempre enjuagar con mucho agua (consultar un médico si necesario). Asegúrese de que el aparato siempre sea instalado en una manera erecta. Para una montaje por encima de la cabeza (altura de montaje >100 cm), siempre fije el aparato con un cable de anclaje apropriado por razones de seguridad. Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación. Aparatos no usados deben ser desconectados. Si enchufes o interruptores no son accesibles, debe ser desconectado de la red. Manténgalo lejos del alcance de los niños y de personal no profesional. Nunca operar el aparato sin supervisión.

INSTRUCCIONES DE MANEJO

Este aparato es una máquina de efectos especiales para crear efectos de nieve. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. Note que se forma de líquido alrededor del aparato durante la operación. Peligro de deslizamiento. Puede causar accidentes. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! îDesconecte de la corriente antes de llenar el aparato! Nunca llenar con líquidos calientes. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos. Siempre almanezar el aparato en el seco. Si el aparato debe ser transportado, siempre vaciar el depósito y utilize el embalaje original para evitar daños de transporte.00035972.DOC, Version 1.1 26/29 ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato

stán prohibidas! El código de barras de serie no debe ser quitado del aparato, en caso de que esto ocurra la garantía ya no es válida. Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar

años en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros como p. ej. cortocircuito, quema, descarga eléctrica, etc.

DESCRIPCIÓN DEL APARATO

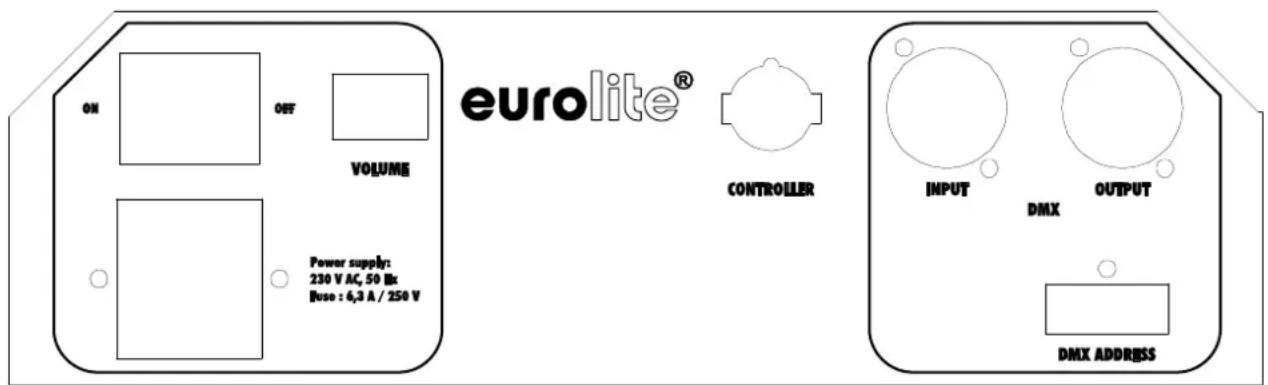

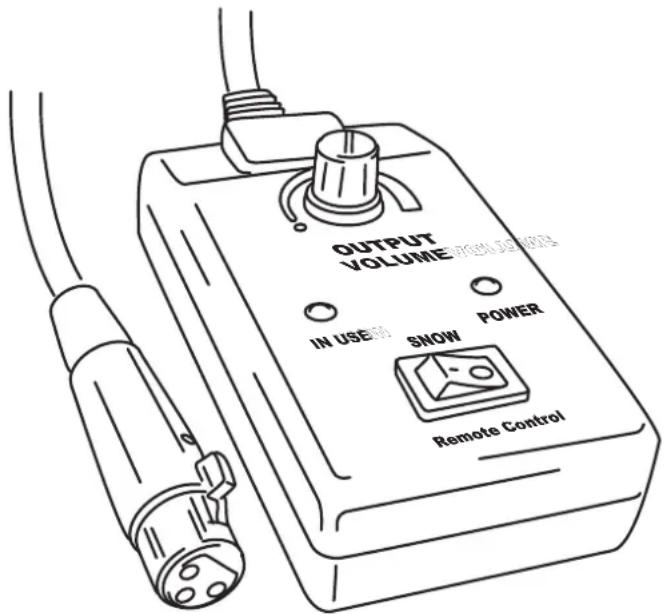

Features Nieve sin límite Un gran numero de copos de nieve está echado en el sitio • En la operación contínua se crea una masa de nieve • La masa de nieva desaparace casi sin residuos • Se puede ajustar el volumen de salida mediante regulador en el control remoto • Ideal para el tema "invierno" en discotecas, teatros etc. • Con depósito de 5 litros para el uso contínuo • Líquido de nieve recomendado: EUROLITE líquido de nieve • Con lira para montaje suspendida • Construcción de alta calidad • Bien relación precio/calidad Descripción de las partes (1) Interruptor de alimentación (2) Interruptor volumen (3) Conexión a la red (4) Portafusible (5) Casquillo para mando por distancia (6) Entrada y salida DMX (7) Interruptores DIP

Instale el aparato en una superficie plana. El depósito del aparato tiene que ser llenado antes de la operación y siempre con el aparato desenchufado con líquido de nieve. Sólo utiliza líquidos de nieve de alta calidad. Recomendamos los líquidos de nieve Eurolite (p. ej. EUROLITE líquido de nieve, 5 l). En el caso de que líquido ha entrado en el interior del aparato, inmediatamente desenchufar el aparato y consultar un especialista.00035972.DOC, Version 1.1 27/29 Atención: Asegúrese de que la tobera de salida no está direccionado en la altura de los ojos del público.

ara crear un efecto bonito, la distancia mínima en el público debe ser 2 m. Montaje Sólo instalar el aparato en un lugar bien ventilado. Peligro de deslizamiento. Puede causar accidentes. Respectar una distancia por mínimo de 20 cm del aparato.

ólo instalar el aparato en una superficie no sensible a rascaduras u agua. Nunca instalar el aparato con un ángulo de inclinación mas de 15°. Este aparato es previsto para una montaje de pie. Cuando el aparato debe ser instalado por encima de la cabeza, las instrucciones de seguridad siguientes deben ser respectados: ¡PELIGRODEMUERTE! Cuandoinstalarelaparato,Vd.debeconsiderarlasinstruccionesde yde lasnormasnacionalesrespectivas.¡Lainstalaciónsólodebeserefectuadaporun distribuidorautorisado! EN60335-1:1996 La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada. Esta segunda suspensión debe ser fabricado y fijado de una manera que no parte de la instalación puede cairse en el caso de defecto de la suspensión principal. Durante el montaje del aparato, el desmontaje y operaciones de mantenimiento la presencia en áreas de movimiento, en puentes de iluminación, debajo de puestos de trabajo altos y otros áreas de peligro es permitida. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito antes de la primera puesta en marcha y antes de otra puesta en marcha después de cambios graves. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. Procedimiento: El proyector debe ser instalado fuera de áreas dónde personas pueden entretenerse. IMPORTANTE! UNA MONTAJE POR ENCIMA DE LA CABEZA REQUIERA MUCHA EXPERIENCIA. Ésto incluye (pero no es limitadoa) calculaciones de la capacidad de carga, material de instalación usado y inspecciones regulares del material usado y del proyector. Nunca trate de instalar el proyector su mismo si no tiene estas qualificaciones pero llame un instalador profesional. Instalaciones inadecuadas pueden causar daños de hombres y/o de propiedad. El aparato debe ser instalado fuera de dónde personas pueden llegarlo con sus manos. Atención: ¡En caso de caída, aparatos montados por encima de la cabeza pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el aparato! Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del aparato. Para el uso por encima de la cabeza, siempre segure el aparato con un cable de anclaje.00035972.DOC, Version 1.1 28/29 OUTPUT OUTPUT VOLUMEVOLUME INUSEIN USE POWERPOWERRemoteControlRemoteControl SNOW SNOW Sólo debe utilizar cables de anclaje según DIN 56927, eslabónes de conexión roscado según DIN 56926,

rilletes según DIN EN 1677-1 y BGV C1 mosquetónes. Los cables de anclaje, eslabónes de conexión roscado, grilletes y mosquetónes deben ser dimensionados suficientemente y aplicados correctamente segun las leyes de seguridad y protección en el trabajo actuales (por ejemplo BGV C1, BGI 810-3). Por favor tenga en cuenta que una montaje por encima de la cabeza en los lúgares públicos y comerciales requira el mantenimiento de muchos preceptos que podemos mencionar sólo parcialmente en este manual.

l operador debe procurar el mismo las instrucciones de seguridad válidas y debe seguirlas! El fabricante no acepta responsabilidad por ningunos daños originados por la instalación inadecuada y medidas de seguridad insuficientes! Insere el cable de anclaje en el ojete de seguridad y en el trussing u un lugar de fijación seguro. Insere el final en el eslabón de conexión roscado y fije el tornillo de seguridad. La distancia máxima de caida es 20 cm. Un cable de anclaje ya utilizado u estropeado nunca debe ser utilizado otra vez. Ajuste el ángulo de inclinación a su gusto mediante la lira de montaje y fije los tornillos de fijación. ¡PELIGRODEMUERTE! ¡Antesdelaprimerapuestaenmarcha,lainstalacióndebeserinspeccionadaporunperito! Alimentación Conectar el aparato a la red mediante la clavija de alimentación. La ocupación de los cables de conexión es: Cable Pin Internacional Marrón Fase L Azul Neutro N Amarillo/Verde Tierra La tierra debe ser conectada. Cuando Vd. quiere instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo. Sólo conectar el aparato a una instalación eléctrica conforme a las regulaciones IEC. Esta instalación debe ser equipada con un disyuntor de corriente residual (RCD) con un máximo corriente residual de 30 mA. OPERACIÓN Poner el aparato en servicio mediante el interruptor de alimentación. Conectar el mando de distancia con el casquillo Remote Control. Presionar el conmutador en el mando de distancia para activar la expulsión de nieve. Durante la operación es posible que la lámpara de disposición desapaga y no hay mas expulsión de nieve. En este caso, la máquina calefacciona y está listo dentro de 1-2 minutos. Sólo de esta manera es posible de obtener la temperatura de vaporisación correcta y expulsiones optimales. La temperatura está controlado electronicamente. El volumen puede ser ajustado mediante el regulador Output. Atención: La tobera de salida se caliente durante la operación. Nunca tocar la tobera de salida antes de que la máquina de humo está refrescado completamente.00035972.DOC, Version 1.1 29/29

LIMPIEZA Y MANTENIMIENTO

¡PELIGRODEMUERTE! ¡Siempredesenchufeelaparatoantesdecomenzarconelmantenimiento!Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusahumedecido. ¡No utilizar nunca alcohol o disolventes!No hay piezas que necesiten de servicio dentro del aparato excepto el fusible. Las operaciones demantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados. Reemplazar el fusible Reemplazar el fusible por un fusible del mismo tipo.Antes de reemplazar el fusible desenchufar el cable de la red.Procedimiento:Paso 1: Abrir el portafusibles del panel trasero con un destornillador adecuado.Paso 2: Sacar el fusible viejo del portafusibles.Paso 3: Instalar el fusible nuevo en el portafusibles.Paso 4: Volver a colocar el portafusibles en la caja y atornillarlo.En caso de que necesite piezas de repuesto, utilice piezas originales.Cuando el cable de alimentación sea estropeado, debe ser reemplazado por un cable de alimentaciónespecial disponible de su distibuidor.Si tiene alguna pregunta más, póngase en contacto con su distribuidor.

ESPECIFICACIONES TÉCNICAS

Alimentación: 230 V AC, 50 Hz ~Consumo: 1350 WVolumen de nieve: 120 ml/min.Capacidad del depósito: 2,5 LConsumo de líquido: 10 l/hDimensiones (LxLxH): 510 x 330 x 355 mmPeso: 11 kgFusible: F 8 A, 250 VNota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previoaviso. 26.05.2010 ©
