MANUAL DE USUARIO BS 1308 P CLATRONIC

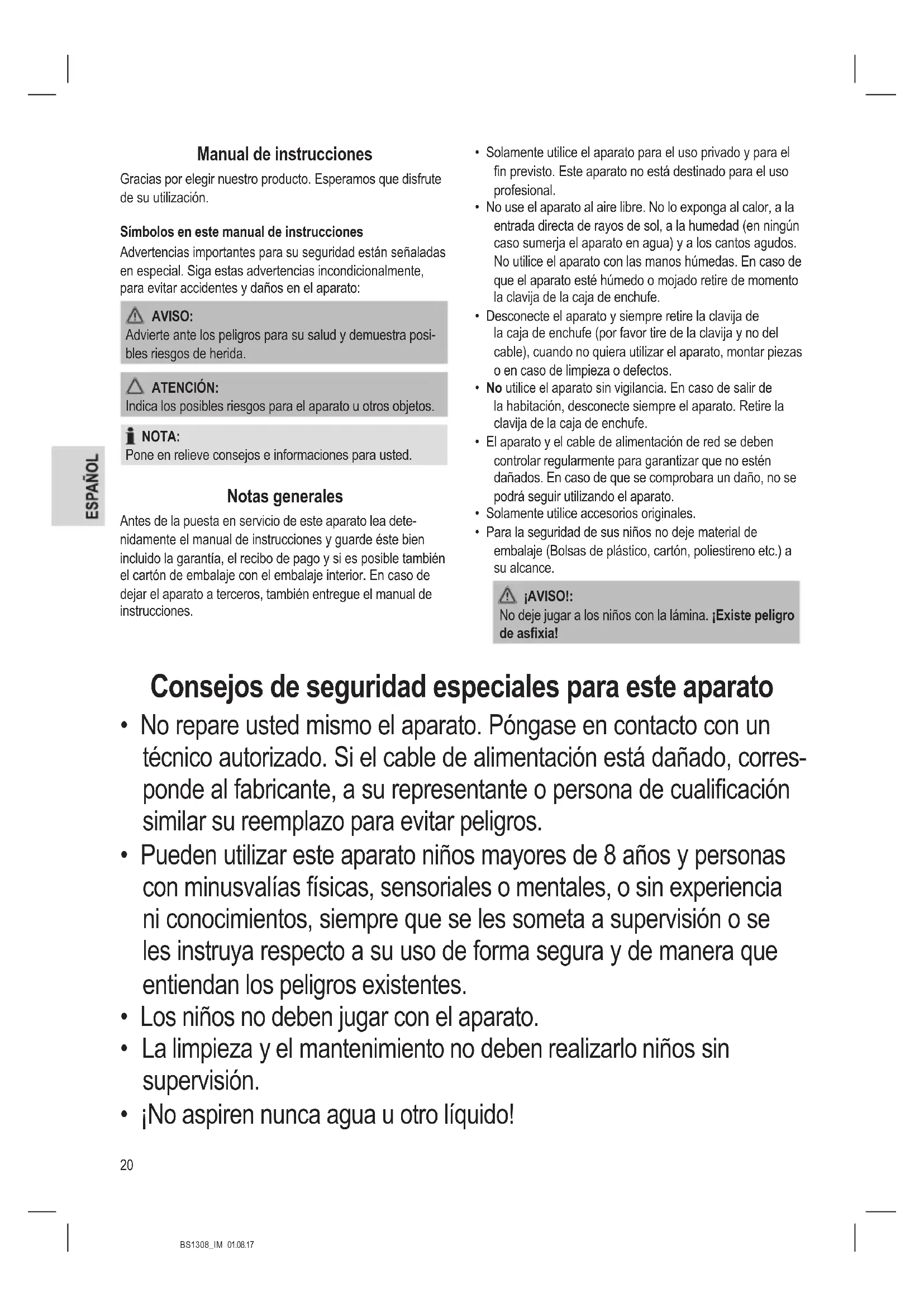

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional.

• No use el aparato al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• Solamente utilice accesorios originales.

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. ¡AVISO!: No deje jugar a los niños con la lámina. ¡Existe peligro de asxia! Consejos de seguridad especiales para este aparato

• No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corres- ponde al fabricante, a su representante o persona de cualicación similar su reemplazo para evitar peligros.

• Pueden utilizar este aparato niños mayores de 8 años y personas con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.

• ¡No aspiren nunca agua u otro líquido!21 BS1308_IM 01.08.17

• ¡No aspiren nunca cenizas calientes, objetos agudos o cortantes!

• ¡No utilice el aparato en espacios húmedos!

• Nunca aspire sin ltro. ¡Siempre compruebe el correcto ajuste de la bolsa que acaba de colocar!

• ¡Durante el funcionamiento mantenga apartado de la boquilla del aspirador, el pelo, piezas de ropa o extremidades del cuerpo!

• ¡Mantenga la aspiradora apartada de fuentes de calor como radio- dores, estufas etc.! Indicación de los elementos de manejo / Contenido en la entrega 1 Manguera de aspiración 2 Tubo de aspiración telescópico 3 Cabezal de conexión para la manguera de la aspiradora 4 Conexión de manguera 5 Compartimento del polvo con cartucho del ltro 6 Asa de transporte 7 Botón de apertura del compartimento del polvo 8 Tecla para el enrollamiento de cable 9 Botón de encendido / apagado 10 Palanca para la apertura de la rejilla de ventilación (con ltro de salida) 11 Soporte de apoyo para el tubo telescópico 12 Tapa de base del compartimento del polvo 13 Palanca para extender y retraer los cepillos 14 Boquilla para el suelo (con gancho (sin imagen)) Accesorios no mostrados: Tobera para juntas y tobera de cepillo Puesta en marcha

• Introduzca el cabezal de conexión de la manguera de succión en la conexión de la manguera del aparato. Apriete el cabezal de la conexión en sentido contrario a las agujas del reloj.

• Para volver a soltar el conducto, gire el cabezal conector en sentido de las agujas del reloj.

• En caso de que sea necesario, encaje el tubo aspirador en la empuñadura.

• Puede utilizar el interruptor deslizante en el tubo de aspiración telescópico para ajustar la longitud de manera independiente.

• Coloque la tobera de suelo, es decir el accesorio. Pieza sobrepuesta de tobera Boquilla para el suelo (14) La boquilla para el suelo está provista de rodillos para un direccionamiento más sencillo. Con la boquilla para el suelo podrá limpiar supercies planas y alfombras.

• Ajuste los cepillos hacia fuera o hacia dentro utilizando la palanca (13). El mejor uso del aparato depende de la textura del revesti- miento del suelo. Recomendamos el uso siguiente:

• Uso sin cepillos: Para aspirar revestimientos del suelo con pelo largo

• Uso con cepillos: Para aspirar suelos planos y moquetas de pelo corto Tobera para juntas y tobera de cepillo Para la aspiración de tapicería, cortinas y en esquinas y en ranuras etc. NOTA: Tobera “2 en 1”: Plegada la puede utilizar como tobera para juntas. Si quiere utilizar la tobera de cepillo, tire del cepillo en direc- ción de la echa, hasta que encaje mecánicamente. Para separar los accesorios de la boquilla del tubo de aspira- ción, tire de ellos girándolos ligeramente. Uso del aparato

1. Desenrolle el cable necesitado.

• Por favor tire del cable solamente hasta la marca- ción amarilla.

• Nunca tire hasta la marcación roja, ya que el enro- llamiento de cable se podría estropear. NOTA: En caso de que la marcación roja esté visible, recoja el cable hasta la marcación amarilla con ayuda de la tecla para el enrollamiento de cable.

2. Introduzca la clavija en una caja de enchufe con tomatie-

rra, e instalada por la norma.

3. Encienda / apague el equipo con el botón de encendido /

apagado, apretándo el botón hacia abajo.22 BS1308_IM 01.08.17

4. Dependiendo de las características del suelo ajuste el

conmutador “Moqueta / Suelo duro”.

5. Aspire ahora en una velocidad constante. No es necesa-

rio apretar. NOTA: ¡Tenga atención con el alcanze del cable, ya que es limitado! Regulador de admisión Abra el regulador de admisión que se en- cuentra en la empuñadura del tubo exible, para su regulación de aire o para soltar piezas que se hayan pegado en la tobera. Desconexión y enrollameinto del cable de alimentación

1. Desconecte el aspirador en el botón de encendido /

apagado y retire la clavija de la caja de enchufe.

2. Mantenga la clavija en la mano.

3. Presione la tecla para el enrollamiento de cable y guie el

cable. Mantenga el cable para evitar que se enrolle. Mantenimiento Vaciado del compartimento del polvo Vacíe el compartimento del polvo cuando este sucio y alcance la marca del máximo MAX.

1. Desenchufe de la toma de corriente.

2. Separe la manguera de la conexión de la manguera.

3. Presione el botón (7) para soltar el colector de polvo.

Suelte el compartimento del polvo.

4. Vacíe el compartimento del polvo sobre un cubo de

basura. Para hacerlo, tire del pestillo del compartimento del polvo para abrir la tapa de base.

5. Luego cierre la tapa de base.

6. Acople el compartimento del polvo al aparato. Primero

coloque por la parte inferior al aparato y luego asegúrelo con el gancho en la parte superior.

7. Compruebe que la posición del compartimento del polvo

está bien sujeta elevando un poco el aparato como si lo transportara. Filtro El aparato dispone de 4 ltros. El sistema común de bolsa de polvo se ha sustituido por un compartimento del polvo transparente. Una mayor velocidad del ujo permite separar las partículas que otan de la suciedad fuerte y ligera del aire aspirado. Por tanto, no es necesario comprar bolsas de polvo. Cartucho del ltro Los ltros deben limpiarse periódicamente. ATENCIÓN:

• No lave el ltro en la lavadora. ATENCIÓN:

• No utilice un secador para secarlo.

• Utilice solamente el aparato después de que los ltros se hayan instalado correctamente. Proceda conforme a lo siguiente para desmontar, limpiar y volver a instalar el cartucho del ltro:

1. Vacíe el compartimento del polvo según se ha descrito

2. Retire la tapa del compartimento del polvo. Gírelo en sen-

tido contrario a las agujas del reloj, en dirección a .

3. Saque el ltro para polvo no. Saque el accesorio de

espuma del ltro para polvo no.

4. Saque el ltro para polvo grueso del compartimento del

polvo. Para hacerlo, agarre la apertura del ltro y tire hacia arriba.

5. Utilice un cepillo para limpiar los ltros. En caso de man-

chas resistentes, limpie los ltros debajo del agua.

6. Deje secar los ltros al aire completamente antes de

volver a colocarlos.

7. Limpie el compartimento del polvo con un paño húmedo y

luego seque con otro. NOTA: Si entra humedad en el cierre de goma de la tapa de base, retire cuidadosamente el cierre y séquelo, al igual que la tapa de base. Cambie el soporte.

8. Vuelva a poner el ltro para suciedad grueso en el com-

partimento. Asegúrese de que las guías se asienten en las aperturas.

9. Introduzca el accesorio de espuma en el ltro para polvo

no. El lado liso debe estar visible. Ponga el ltro para polvo no en el ltro pata suciedad grueso.

10. Ponga la tapa de nuevo sobre el compartimento del

polvo. Las guías deben encajar en las aperturas. Presió- nela suavemente y gírela en sentido de las agujas del reloj hasta que encaje en posición Compruebe el correcto ajuste de la tapa. El lado plano del asa debe encajar sobre la conexión de la manguera.

11. Ajuste el compartimento del polvo en el aparato.

Filtro de salida Su aparato también dispone de un ltro de salida. Se sitúa en la parte posterior de la unidad, al lado del asistente de estacionamiento.

2. Saque el cartucho del ltro y límpielo. Puede cepillar el

ltro para limpiarlo. En caso de manchas resistentes, limpie los ltros debajo del agua.

3. Vuelva a introducir el ltro solamente cuando esté

totalmente seco. La llave debe estar orientada siempre hacia arriba.23 BS1308_IM 01.08.17

4. Vuelva a poner la rejilla de ventilación en el aparato. Ob-

serve las orejetas de guía. La rejilla de ventilación debe encajar y oírse como claramente. Limpieza AVISO:

• Desconecte siempre el aparato antes de limpiarlo.

• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio. ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos. Limpie la carcasa con un paño suave y seco, sin emplear ningún agente adicional. Almacenamiento

• Deje enfriar el aparato completamente.

• Enrolle el cable por completo.

• Cuelgue por favor el gancho en la tobera de suelo en la ayuda de estacionamiento que se encuentra en la parte posterior del aparato. Solución de problemas Problema Causa posible Solución El aparato no tiene funciona. El aparato no está conectado al sumi- nistro eléctrico. Supervise la conexión de red. Supervise la posición del interruptor. Baja potencia de aspiración. El compartimento del polvo está lleno. Vacíe el compartimento del polvo. Los ltros están ensuciados. Limpie los ltros como se describe en “Mantenimiento”. ATENCIÓN: ¡Vuelva a utilizar la aspi- radora exclusivamente con ltros secos! En el tubo de aspiración o en la boquilla hay un cuerpo extraño. Controle, si hay un cuerpo extraño en los accesorios. Datos técnicos Modelo: .......................................................................BS 1308 Suministro de tensión: ......................... 220 - 240 V~, 50 / 60 Hz Clase de protección: .............................................................Ⅱ Peso neto: ...........................................................aprox. 3,95 kg El derecho de realizar modicaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado. Datos Técnicos para aspiradoras REGLAMENTO DELEGADO DE LA COMISIÓN (EU) Nº 665 / 2013 Marca comercial Clatronic Modelo BS 1308 Clase de eciencia energética

Consumo de energía Consumo de energía anual

kWh / año 26,2 Clase de ecacia de limpieza Clase de ecacia de limpieza de alfombras

Clase de ecacia de la limpieza del suelos

Clase de re-emisión de polvo F Nivel de potencia de sonido dB(A) re1pW

1) A (de mayor eciencia) a G (menor eciencia).

2) Consumo indicativo anual de energía (kWh al año),

en base a 50 tareas de limpieza. El consumo anual de energía real depende de cómo se utilice el aparato. Nota: Los valores mencionados han sido determinados con la boquilla para el suelo intercambiable.24 BS1308_IM 01.08.17 El dispositivo cumple con las normas y directivas euro- peas en la versión actual en el momento de la entrega:

• Directiva de Voltaje Bajo (LVD) 2014 / 35 / CE

• Compatibilidad Electromagnética (EMC) Legislación 2014 / 30 / CE

• Conformidad con la Directiva RoHS 2011 / 65 / UE

• Directiva Diseño ecológico :2009 / 125 / CE
