INSTRUKCJA OBSŁUGI BS 1308 P CLATRONIC

• Ecodesign requirements for vacuum cleaners COMMIS- SION REGULATION (EU) No 666 / 201334 BS1308_IM 01.08.17 Disposal Meaning of the “Dustbin” Symbol Protect our environment: do not dispose of elec- trical equipment in the domestic waste. Please return any electrical equipment that you will no longer use to the collection points provided for their disposal. This helps avoid the potential effects of incorrect disposal on the environment and human health. This will contribute to the recycling and other forms of reutili- sation of electrical and electronic equipment. Information concerning where the equipment can be dis- posed of can be obtained from your local authority.35 BS1308_IM 01.08.17 Instrukcje obsługi Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że jego użytkowanie będzie ze sobą niosło wiele korzyści. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazó- wek, aby uniknąć wypadków i uszkodzenia urządzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Ogólne uwagi Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urzą- dzenie innej osobie, oddaj jej także instrukcję obsługi. Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

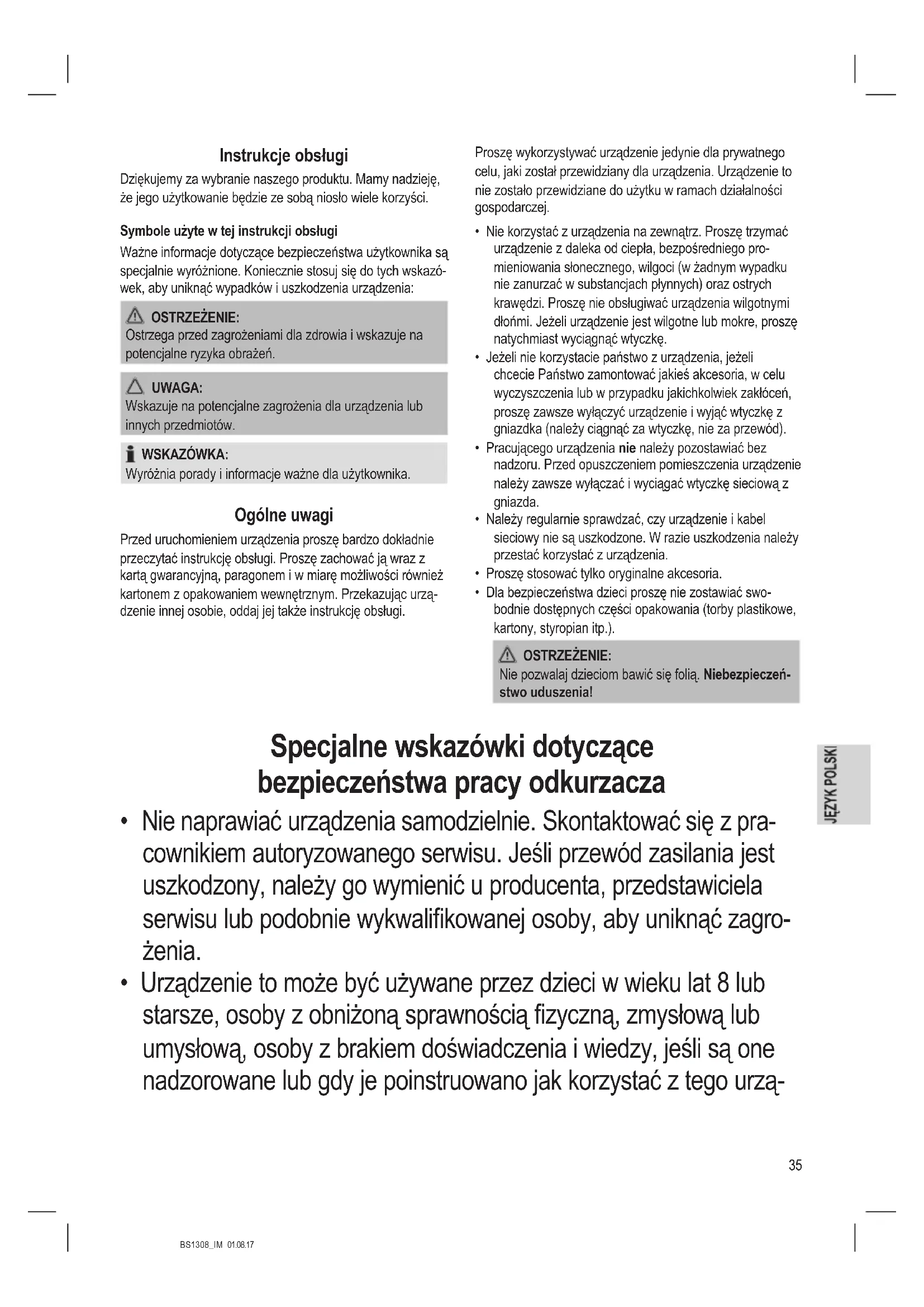

• Nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego pro- mieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Jeżeli nie korzystacie państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Specjalne wskazówki dotyczące bezpieczeństwa pracy odkurzacza

• Nie naprawiać urządzenia samodzielnie. Skontaktować się z pra- cownikiem autoryzowanego serwisu. Jeśli przewód zasilania jest uszkodzony, należy go wymienić u producenta, przedstawiciela serwisu lub podobnie wykwalikowanej osoby, aby uniknąć zagro- żenia.

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urzą-36 BS1308_IM 01.08.17 dzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istnieją- cych niebezpieczeństw.

• Dzieci nie powinny bawić się tym urządzeniem.

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych!

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu ltra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i części ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak pro- mienniki, piece itd.! Przegląd elementów obsługi / Zakres dostawy 1 Wąż ssania 2 Teleskopowa rura ssąca 3 Głowica łączeniowa w przewodzie próżniowym 4 Połączenie przewodu 5 Pojemnik na pył wraz z wkładem ltrującym 6 Uchwyt do przenoszenia 7 Przycisk zwalniania pojemnika na pył 8 Przycisk zwijania kabla 9 Włącznik / wyłącznik 10 Dźwignia do otwierania przepływu powietrza przez kratkę wentylacyjną (z ltrem wyjściowym) 11 Wspornik na szczotkę 12 Płyta podstawy pojemnika na pył 13 Dźwignia do wysuwania i zwijania szczotek 14 Dysza do podłóg (z haczykiem (bez rys.)) Niepokazane akcesoria: Dysza do fug i szczotkowa Uruchomienie

• Włożyć głowicę łączącą węża ssącego do gniazda połączeniowego na wąż ssący w urządzeniu. Przykręcić element łączący w kierunku przeciwnym do ruchu wska- zówek zegara.

• Aby ponownie odłączyć wąż, przekręcić element łączący w kierunku zgodnym z ruchem wskazówek zegara.

• Proszę wsunąć rurę zasysającą w uchwyt.

• Długość teleskopowej rury ssącej można regulować za pomocą przesuwanego przycisku.

• Proszę zamontować dyszę do podłogi ewent. akcesoria. Nasadka z dyszą Dysza do podłóg (14) Dysza do podłóg wyposażona jest w wałeczki celem łatwiej- szego prowadzenia. Za pomocą dyszy do podłóg można czyścić gładkie po- wierzchnie oraz dywany.

• Wyregulować szczotki na zewnątrz lub do wewnątrz za pomocą dźwigni (13). Najlepsze wyniki użytkowania zależne są struktury wykła- dziny podłogowej. Zalecamy następujące użytkowanie:

• Użycie bez szczotek: Celem odkurzania wykładzin z gęstym włosiem

• Użycie ze szczotkami: Celem odkurzania gładkich podłóg i wykładzin z krótkim włosiem37 BS1308_IM 01.08.17 Dysza do fug, dysza przegubowa: Do odkurzania tapicerki, zasłon oraz w rogach i szczelinach, itp. WSKAZÓWKA: „2 w 1“ Dysza: Złożona nadaje się do stosowania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pociągnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu. Aby zdjąć końcówki dyszy z rury ssącej, należy wyjąć je i jednocześnie delikatnie obracać. Używanie urządzenia

1. Proszę odwinąć wymagany odcinek kabla.

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czerwonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszko- dzenia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij kabel do żółtej kreski przy użyciu przycisku zwijania.

2. Proszę włożyć wtyczkę do przepisowo zainstalowanego

gniazdka z uziemieniem.

3. Proszę włączyć urządzenie włącznikiem / wyłącznikiem,

wciskając przycisk do dołu.

4. W zależności od rodzaju wykładziny podłogowej użyj jed-

nej z pozycji przełącznika „Dywany / twarde nawierzchnie”.

5. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni. WSKAZÓWKA: Proszę pamiętać, że zasięg odkurzacza ograniczony jest długością kabla! Zasuwa powietrzna W celu regulacji przepływu powietrza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną. Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika

głównego i wyciągnij wtyczkę z gniazda sieciowego.

2. Trzymaj wtyczkę w ręce.

3. Proszę wcisnąć przycisk zwijania kabla i wprowadzać

przewód do odkurzacza. Proszę mocno trzymać przewód, żeby zapobiec jego niekontrolowanym ruchom. Konserwacja Opróżnianie pojemnika na pył Opróżnić pojemnik na pył, gdy zebrany brud sięga znaku MAX.

1. Odłączyć wtyczkę przewodu zasilania z gniazdka siecio-

2. Odłączyć wąż z gniazda na wąż.

3. Nacisnąć przycisk (7) w celu zwolnienia pojemnika na pył.

Opróżnić pojemnik na pył.

4. Opróżnić pojemnik z nagromadzonego pyłu nad koszem

na śmieci. W tym celu pociągnąć zatrzask na zbiorniku na kurz, aby otworzyć płytę podstawy.

5. Następnie ponownie zamknąć płytę podstawy.

6. Pojemnik na pył zamontować do urządzenia. Najpierw

ustawić go w dolnej części urządzenia, a następnie unie- ruchomić go za pomocą haka na górze.

7. Sprawdzić, czy położenie pojemnika na pył jest nieru-

chome przez uniesienie urządzenia, chwytając za rączkę do przenoszenia. Filtr Urządzenie zawiera 4 ltry. Powszechnie stosowany układ torby na pył został zastąpiony przezroczystym pojemnikiem na pył. Im większa prędkość przepływu powietrza przez odkurzacz pozwala na usuwanie silnych zabrudzeń i oddzie- lenie najmniejszych przepływających z powietrzem cząstek od „zassanego powietrza”. Zatem nie ma potrzeby zakupu worków na pył. Wkład ltrujący Filtry muszą być okresowo czyszczone. UWAGA:

• Nigdy nie prać ltra w pralce automatycznej.

• Do suszenia nie używać suszarki do włosów.

• Urządzenie użytkować tylko po prawidłowym zamonto- waniu wszystkich ltrów. Aby wyjąć, oczyścić i ponownie zamontować wkład ltra, należy postępować zgodnie z poniższymi wskazówkami:

1. Opróżnić pojemnik z nagromadzonego pyłu zgodnie z

opisem przedstawionym wcześniej.

2. Zdjąć pokrywę pojemnika na pył. Obrócić go w kierunku

przeciwnym do ruchu wskazówek zegara – ku symbolowi

3. Wyjąć ltr pyłkowy. Wyjąć wkład piankowy z ltra pyłko-

4. Wymontować ltr grubych zanieczyszczeń ze zbiornika

na kurz. W tym celu chwycić za otwór w obudowie ltra i pociągnąć ją do góry.

5. Szczotką oczyścić ltry. W przypadku silnego zabrudzenia

umyć ltry pod bieżącą wodą.

6. Przed ponownym montażem pozwolić ltrom na całkowi-

cie wyschnięcie na wolnym powietrzu!38 BS1308_IM 01.08.17

7. Pojemnik na pył wytrzeć za pomocą wilgotnej ściereczki,

a następnie wytrzeć go do sucha. WSKAZÓWKA: Jeśli wilgoć dostanie się do gumowej uszczelki w pod- stawie, ostrożnie wymontować uszczelkę i osuszyć ją oraz płytę podstawy. Wymienić uszczelkę.

8. Umieścić ltr grubych zanieczyszczeń w zbiorniku. Upew-

nić się, że prowadnice są osadzone w otworach

9. Włożyć wkład piankowy do ltra pyłkowego. Widoczna

powinna być gładka strona. Umieścić ltr pyłkowy na ltrze grubszych zanieczysz- czeń.

10. Założyć pokrywę na zbiornik na kurz. Prowadnice muszą

pasować do otworów. Delikatnie nacisnąć i przekręcić w kierunku zgodnym z ruchem wskazówek zegara, aż się zatrzaśnie. Sprawdzić, czy pokrywa dobrze przylega. Spłaszczona strona uchwytu musi najść na złącza węża.

11. Pojemnik na pył zamontować do urządzenia.

Filtr wylotowy Dodatkowo urządzenie wyposażone jest w ltr wylotowy. Jest umieszczone z tyłu urządzenia, obok wspomagania parkowania.

1. Nacisnąć dźwignię (10) i wyjąć kratkę wentylacyjną.

2. Wyjąć wkład ltrujący i oczyścić go. Można oczyścić ltr

pędzelkiem. W przypadku silnego zabrudzenia umyć ltry pod bieżącą wodą.

3. Włożyć ltr dopiero po całkowitym wyschnięciu. Wskaźniki

muszą być skierowane do góry.

4. Wstawić kratkę wentylacyjną z powrotem na urządzenie.

Prosimy zwrócić uwagę na prowadzące nadlewy. Zamo- cowaniu kratki wylotowej powietrza musi towarzyszyć słyszalny dźwięk kliknięcia. Czyszczenie OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia należy zawsze wyjąć wtyczkę z gniazdka.

• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.

• Nie używaj ostrych lub ściernych środków czyszczących. Obudowę należy czyścić miękką i suchą ściereczką bez dodatku żadnych środków czyszczących! Przechowywanie

• Prosimy pozostawić urządzenie do całkowitego schło- dzenia.

• Proszę w całości schować przewód.

• Zaczep haczyk dyszy podłogowej w uchwycie na tylnej ściance urządzenia. Wykrywanie i usuwanie usterek Problem Możliwa przyczyna Sposób naprawy Urządzenie nie działa. Urządzenie nie zostało podłączone do zasilania. Sprawdź podłączenie do sieci. Sprawdź położenie wyłącznika. Słaba moc ssania. Pojemnik na pył jest zapełniony. Opróżnić pojemnik na pył. Filtry są zabrudzone. Wyczyść ltry zgodnie z opisem w sekcji „Konserwacja”. UWAGA: Urządzenie można uru- chomić ponownie tylko z suchymi ltrami. Ciała obce w wężu ssącym lub dyszy. Sprawdź osprzęt, czy nie ma w nim ciał obcych.39 BS1308_IM 01.08.17 Dane techniczne Model:..........................................................................BS 1308 Napięcie zasilające: ............................ 220 - 240 V~, 50 / 60 Hz Stopień ochrony: ...................................................................Ⅱ Masa netto: ..............................................................ok. 3,95 kg Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu. Dane Techniczne odkurzaczy ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) nr 665 / 2013 Znak towarowy Clatronic Model BS 1308 Klasa efektywności energetycznej

Zużycie energii Roczne zużycie energii

kWh / rok 26,2 Klasa skuteczności odkurzania Klasa skuteczności odkurzania dywanu

Klasa skuteczności odkurzania podłogi twardej

Klasa reemisji kurzu F Poziom głośności dB(A) re1pW

Znamionowa moc wejściowa W 700

1) Od A (najwyższa efektywność) do G (najniższa efektyw-

2) Średnie roczne zużycie energii (kWh na rok) zmierzone

na podstawie 50 cykli odkurzania. Faktyczne roczne zu- życie energii zależy od sposobu użytkowania urządzenia. Wskazówka: Wyżej wymienione wartości zostały ustalone dla przełączal- nej rury zasysającej. Aktualna wersja zakupionego urządzenia jest zgodna z poniższymi europejskimi standardami i dyrektywami:

• Dyrektywa niskonapięciowa (LVD) 2014 / 35 / WE

• Dyrektywa dotycząca zgodności elektromagnetycznej (EMC) 2014 / 30 / WE

• Dyrektywa RoHS 2011 / 65 / UE

• Dyrektywa w sprawie ekoprojektu (ErP) 2009 / 125 / WE

• ROZPORZĄDZENIE KOMISJI w sprawie wymogów doty- czących ekoprojektu dla odkurzaczy (UE) nr 666 / 2013 Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wyko- nania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodze- niem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miej- sca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczy- telna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upły- wie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.40 BS1308_IM 01.08.17 Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wyni- kających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na tere- nie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Znaczenie symbolu „Pojemnik na śmieci“ Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewi- dzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych na- stępstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.41 BS1308_IM 01.08.17 Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, hogy örömét leli majd a készülék használatában. A használati útmutatóban található szimbólumok Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetéges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. MEGJEGYZÉS: Tippeket és információkat emel ki. Általános megjegyzések A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amenynyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez.
