MANUALE UTENTE BS 1308 P CLATRONIC

Elementi di comando ...... Pagina 3

Istruzioni per l'uso....Pagina 25

Dati tecnici....Pagina 28

Smaltimento ...... Pagina 29

ENGLISH

Contents

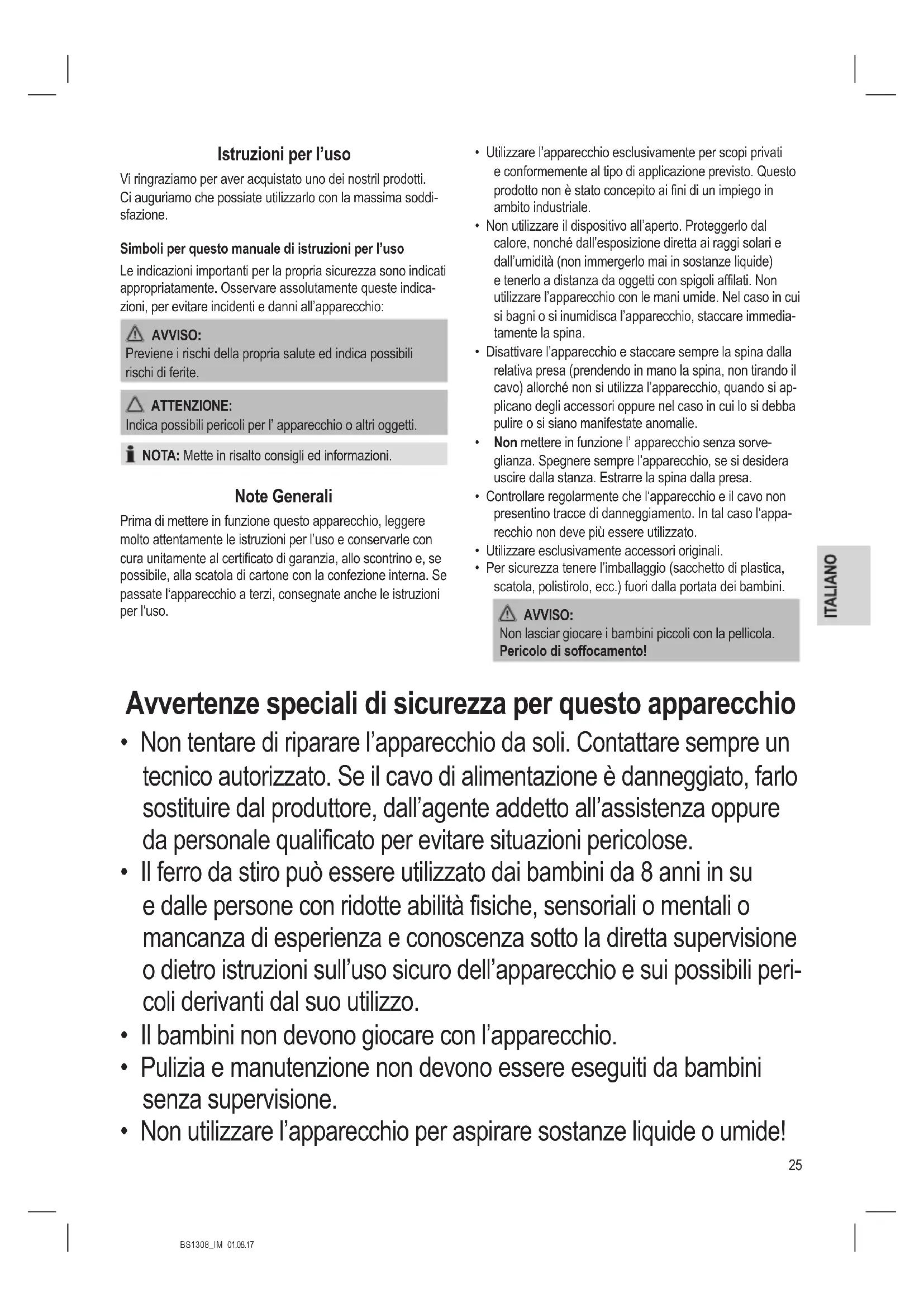

Istruzioni per l'uso

Vi ringraziamo per aver acquistato uno dei nostril prodotti. Ci auguriamo che possiate utilizzarlo con la massima soddisfazione.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Note Generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzare il dispositivo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

• Non tentare di riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.
• Il bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Non utilizzare l'apparecchio per aspirare sostanze liquide o umide!

• Non utilizzare l'apparecchio per aspirare ceneri ancora calde oppure oggetti affiliati o acuminat!
  • Non usare l'apparecchio in locali umidi!

• Non utilizzare mai l'apparecchio senza filtro. Dopo aver usato l'aspirapolvere, accertarsi sempre che il filtro sia installato correttamente nella posizione corrispondente!
• Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'aspiratore lontana da capelli, abiti e da altre parti del corpo!
• Tenere l'aspiratore lontano dalle fonti di calore quali i radiatori, il forno, ecc!

Elementi di comando / Nella fornitura

1 Flessibile aspirazione
2 Tubo di aspirazione telescopico
3 Testina di collegamento flessibile vuoto
4 Collegamento flessibile
5 Collettore della polvere con cartuccia filtro
6 Impugnatura
7 Pulsante di apertura del collettore della polvere
8 Tasto del sistema avvolgicavo
9 Interruttore on / off
10 Leva per l'apertura della griglia di ventilazione (con filtro di uscita)
11 Fermo di posizionamento
12 Piastra di base del collettore della polvere
13 Leva estensione / ritrazione spazzole
14 Ugello pavimento (con gancio (senza fig.))

Accessori non mostrati:

Bocchetta a spazzola e per giunti

Messa in funzione

• Inserire l'estremità di collegamento del tubo di aspirazione nella manichetta di collegamento del dispositivo. Serrare il collettore di raccordo in senso antiorario.
• Per rilasciare il tubo nuovamente, ruotare il collettore di raccordo in senso orario.
• Eventualmente infilare il tubo di aspirazione nell'impu-gnatura.
• Puoi usare l'interruttore a scorrimento sul tubo di aspirazione telescopico per regolare la lunghezza individualmente.
• Montare la bocchetta pavimenti o un altro accessorio.

Supporto bocchette

Ugello pavimento (14)

L'ugello pavimento è dotato di rulli per una guida semplice.

È possibile pulire superfici lisce e tappeti con l'ugello pavimento.

- Regolare le spazzole verso l'esterno o l'interno con la leva (13).

L'utilizzo migliore dell'apparecchio dipende dalla struttura della moquette. Si raccomanda quanto segue:

• Utilizzare senza spazzole:

Per moquette a pelo lungo

• Utilizzo con spazzole:

Per pavimenti lisci e tappeti a pelo fitto

Bocchello per fughe, spazzola e giunto

Per la pulizia di imbottiti, tende, angoli, fessure eccetera.

i NOTA: Bocchetta "2 in 1":

Utilizzandola nella sua forma chiusa, questa bocchetta può essere impiegata come bocchetta per giunti. Nel caso in cui si desideri invece utilizzare la bocchetta a spazzola, è necessario tirare la spazzola nella direzione indicata dalla freccia, finché essa non si innesti meccanicamente in posizione.

Per staccare gli attacchi ugello dal tubo di aspirazione, staccarli girandoli leggermente.

Utilizzo dell'apparecchio

1. Srotolare il cavo nella lunghezza necessaria.

ATTENZIONE:

• Si raccomanda di estrarre il cavo soltanto fino al contrassegno in colore giallo.
• Non tirare mai, in nessun caso, il cavo sino al contrassegno rosso, in quanto il dispositivo avvolgicavo potrebbe danneggiarsi.

NOTA:

Se la tacca rossa è visibile, tirare nuovamente il cavo fino alla tacca gialla servendosi del tasto avvolgicavo.

1. Inserire la spina in una presa con contatto di terra regolarmente installata.
2. Accendere l'apparecchio con l'interruttore on / off, tenendo il tasto premuto all'ingiù.
3. A seconda del pavimento regolare il tasto "Moquette / Pavimenti duri".
4. Utilizzare quindi l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

NOTA:

Prestare attenzione al raggio d'azione consentito, il quale dipende dalla lunghezza del cavo!

Grata di ventilazione

Aprire la grata di aerazione sull'impugnatura del flessibile per la regolazione dell'aria o per staccare pezzi che aderiscono alla bocchetta.

Spegnere e avvolgere il cavo

1. Spegnere l'aspirapolvere premendo il tasto on / off ed estrarre la spina dalla presa.
2. Tenere la spina in mano.
3. Premere il pulsante relativo al dispositivo avvolgicavo e accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo.

Manutenzione

Svuotamento del collettore della polvere

Svuotare il collettore quando il livello della polvere aspirata raggiunge il segno MAX.

1. Staccare la spina dalla presa di corrente.
2. Staccare il tubo dalla bocchetta di collegamento.
3. Premere il pulsante (7) per aprire il collettore della polvere. Rimuovere il collettore.
4. Svuotare il collettore della polvere in una pattumiera. Per fare ciò, tirare il fermo sul collettore della polvere per aprire la piastra di base.
5. Quindi richiudere la pistra di base.
6. Fissare il collettore della polvere all'apparecchio. Posizionarlo sul fondo dell'apparecchio e poi fissarlo tramite il gancio nella parte superiore.
7. Verificare la corretta posizione del collettore della polvere sollevando brevemente l'apparecchio dalla maniglia.

Filtri

L'apparecchio dispone di 4 filtri. Il comune sistema a sacchetto è stato sostituito da un collettore della polvere trasparente. La superiore velocità di flusso del collettore consente di separare dall'aria aspirata sia lo sporco pesante che le particelle più piccole.

Non è quindi necessario acquistare sacchetti.

Cartuccia filtro

I filtri devono essere puliti periodicamente.

ATTENZIONE:

• Non lavare mai il filtro in lavatrice.
• Non usare un asciugacapelli per asciugarlo.
- Usare l'apparecchio solo dopo la corretta installazione dei filtri.

Procedere come segue per rimuovere, pulire e reinstallare il filtro:

1. Svuotare il collettore della polvere come illustrato in precedenza.
2. Rimuovere il coperchio del collettore della polvere. Ruotare la cartuccia in senso antiorario verso
3. Rimuovere il filtro antipolvere fine. Rimuovere l'inserto di schiuma espansa dal filtro antipolvere fine.
4. Rimuovere il filtro grossolano sporco dal collettore della polvere. A tale scopo, afferrare l'apertura del filtro ed estrarla tirando verso l'alto.
5. Usare una spazzola per pulire I filtri. In caso di sporco pesante pulirli sotto l'acqua corrente.
6. Far asciugare completamente i filtri all'aria prima di rimontarli!
7. Pulire il collettore della polvere con un panno umido e poi asciugarlo.

NOTA:

Se l'umidità entra nella guarnizione in gomma della piastra di base, rimuovere con cautela la guarnizione e pulirla così come anche la piastra di base. Sostituire la guarnizione.

1. Riposizionare il filtro sporco grossolano nel collettore. Assicurarsi che le guide siano situate nelle aperture.
2. Inserire l'inserto in schiuma espansa nel filtro antipolvere fine. Il lato liscio deve essere visibile.
   Posizionare il filtro antipolvere fine sul filtro sporco grossolano.
3. Riposizionare il coperchio sul collettore della polvere. Le guide devono entrare nelle aperture. Premere il coperchio delicatamente e ruotarlo in senso orario fino a quando con scatta in posizione Controllare il corretto posizionamento del coperchio. Il lato schiacciato dell'impugnatura deve entrare nel connettore del tubo.
4. Inserire il collettore della polvere nell'apparecchio.

Filtro di scarico

L'apparecchio dispone inoltre di un filtro di scarico.

Esso è situato sul retro dell'unità accanto al sistema d'assistenza per la manovra.

1. Spingere verso il basso la leva (10) e rimuovere la griglia di ventilazione.

2. Rimuovere la cartuccia filtro e pulirla. Si può spazzolare il Filtro. In caso di macchie pesanti, lavare i filtri sotto l'acqua corrente.

3. Reinserire il filtro solo quando è completamente asciutto. Gli elementi più importanti devono puntare verso l'alto.
4. Reinserire la griglia di ventilazione sull'apparecchio. Osserva le alette guida. La griglia di ventilazione deve ingranare udibilmente.

Pulizia

AVVISO:

• Togliere la spina dalla presa prima di pulire.
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

Pulire l'esterno con una pezza morbida e asciutta senza l'aggiunta d'alcuna sostanza.

Conservazione

• Lasciate raffreddare completamente l'apparecchio.
- Riavvolgere completamente il cavo.
- Appendere il gancio che si trova sulla spazzola per pavimenti nel dispositivo di stazionamento nella parte posteriore dell'apparecchio.

Ricerca dei guasti

Problema Possibile causa Rimedio
L'apparecchio è senza funzione.	L'apparecchio non è collegato alla corrente.	Esaminare il collegamento rete.
		Esaminare la posizione dell'interruttore.
Potenza di aspirazione debole.	Il collettore della polvere è pieno.	Svuotare il collettore della polvere.
	I filtri sono sporchi.	Pulire i filtri come descritto in "Manutenzione".
		ATTENZIONE: Riutilizzare il dispositivo solo una volta puliti i filtri!
	C'è un corpo estraneo nel tubo di aspirazione o nella bocchetta.	Controllare gli accessori in caso di otturazioni dovute ad oggetti.

Dati tecnici

Modello: BS 1308

Alimentazione rete: 220-240V\~, 50/60Hz

Classe di protezione: ...... II

Peso netto: ca. 3,95 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Dati Tecnici per pulitori ad aspirazione REGOLAMENTO DELEGATA DALLA COMMISSIONE (UE) Nr. 665 / 2013

Marchio commerciale Clatronic
Modello		BS 1308
Classe di efficienza energetica ^1)		A
Consumo di energia
Consumo annuo di energia ^2)	kWh / anno	26,2
Classe di prestazione di energia
Classe di prestazione di pulizia tappeti		E
Classe I prestazione di pulizia pavimenti duri		A
Classe di re-emissione polvere		F
Livello di potenza sonora	dB(A)re1pW	79
Potenza in ingresso	W	700

1) Da A (efficienza massima) a G (efficienza minima).
2) Consumo energetico annuo indicativo (kWh per anno), in base a 50 attività di pulizia. IL consumo di energia annuo reale dipenderà da come è utilizzato il dispositivo.

Nota:

I valori indicati sono stati determinati con la bocchetta per pavimenti intercambiabile.

Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione (LVD) 2014 / 35 / CE
• Direttiva sulla compatibilità elettromagnetica (EMC) 2014 / 30 / CE
  • Direttiva RoHS 2011 / 65 / UE
  • Direttiva Ecodesign (ErP) 2009 / 125 / CE
• Requisiti di Ecodesign per pulitori ad aspirazione REGO-LAMENTO DELLA COMMISSIONE (UE) Nr. 666 / 2013

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
