MANUAL DE USUARIO HTS7700 ONKYO

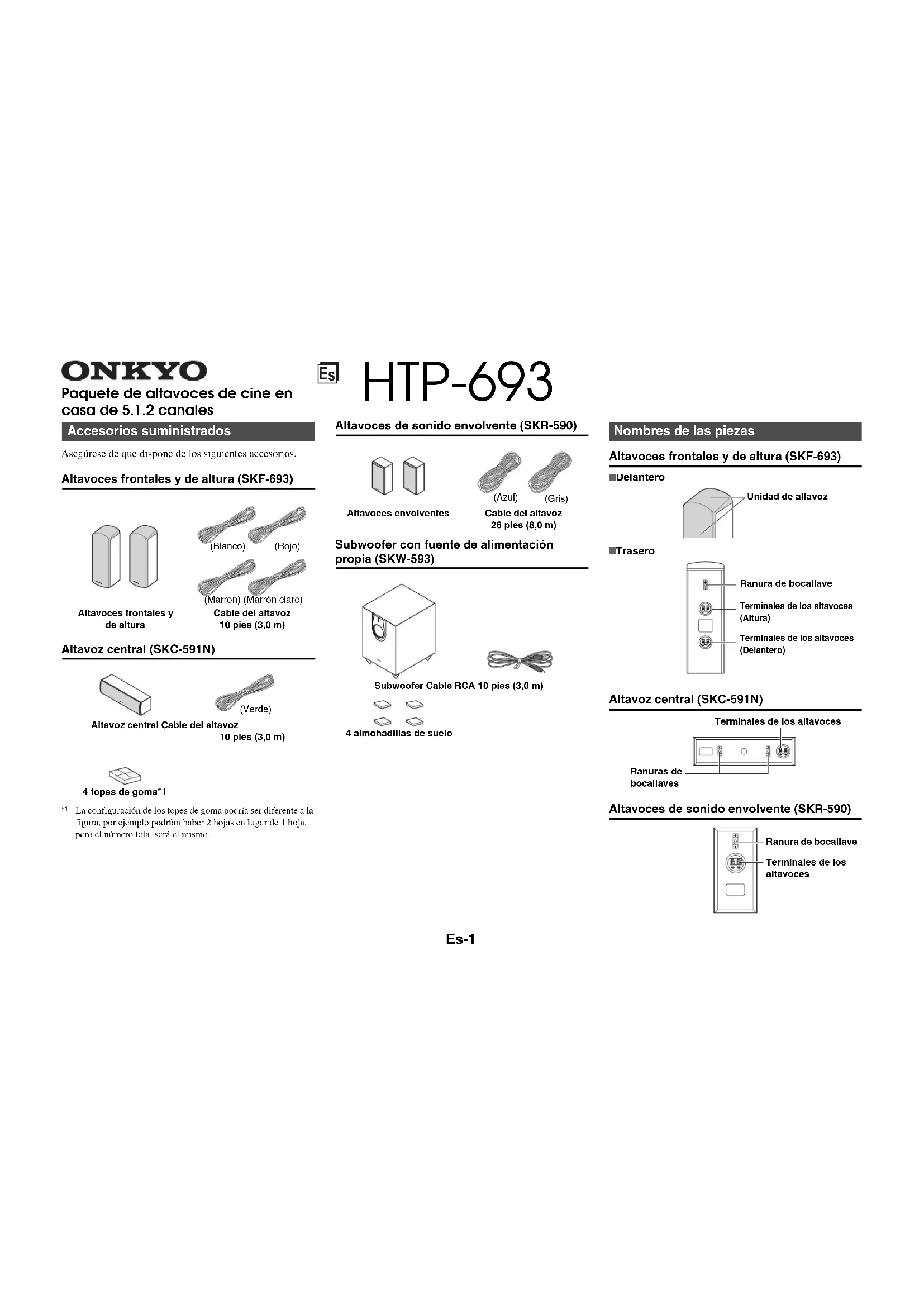

Paquete de altavoces de cine en casa de 5.1.2 canales Asegúrese de que dispone de los siguientes accesorios.Altavoces frontales y de altura (SKF-693)Altavoz central (SKC-591N) La configuración de los topes de goma podría ser diferente a la figura, por ejemplo podrían haber 2 hojas en lugar de 1 hoja, pero el número total será el mismo.Altavoces de sonido envolvente (SKR-590)Subwoofer con fuente de alimentación propia (SKW-593)Altavoces frontales y de altura (SKF-693)Altavoz central (SKC-591N)Altavoces de sonido envolvente (SKR-590) Accesorios suministrados Altavoces frontales y de alturaCable del altavoz 10 pies (3,0 m)Altavoz central Cable del altavoz 10 pies (3,0 m)4 topes de goma*1 (Blanco)(Rojo) (Marrón) (Marrón claro) (Verde) Subwoofer Cable RCA 10 pies (3,0 m)4 almohadillas de suelo (Azul)(Gris) Nombres de las piezas Terminales de los altavoces(Altura)Ranura de bocallaveTerminales de los altavoces(Delantero)■ Trasero■ DelanteroUnidad de altavoz Terminales de los altavocesRanuras de bocallaves Terminales de los altavocesRanura de bocallave HTP-693 Cable del altavoz 26 pies (8,0 m) Altavoces envolventesEs-2 Atención

• Las rejillas delanteras no están diseñadas para ser extraídas; por lo tanto, no intente extraerlas a la fuerza, ya que esto las dañaría. Subwoofer con fuente de alimentación propia (SKW-593) ■ Delantero ■ Trasero Nota

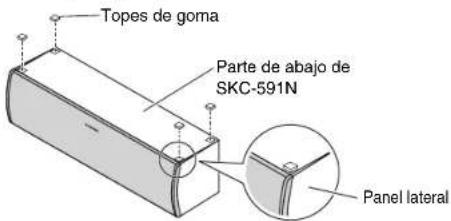

• La función de modo de espera automático activa el subwoofer cuando la señal de entrada excede un cierto nivel. Si la función de modo de espera automático no funciona de forma fiable, intente aumentar o disminuir ligeramente el nivel de emisión del subwoofer en su receptor. Uso de los topes de goma para disfrutar de una plataforma de mayor estabilidad Le recomendamos que utilice los topes de goma suministrados para obtener el mejor sonido posible desde los altavoces. Los topes de goma evitan que los altavoces se muevan, proporcionando una mayor plataforma de mayor estabilidad. Utilice topes de goma para el altavoz central. Uso de las almohadillas de suelo para el altavoz subwoofer Si el subwoofer está situado sobre un suelo duro (de madera, vinilo, azulejo, etc.) y el volumen de la reproducción es muy alto, las patas del subwoofer podrían dañar el suelo. Para prevenir que esto suceda, coloque las almohadillas suministradas bajo las patas de subwoofer. Las almohadillas también proporcionan una base estable para el subwoofer. Ajuste del nivel del subwoofer Para ajustar el nivel del subwoofer, utilice el control OUTPUT LEVEL. Ajústelo de modo que los sonidos graves estén equilibrados con los agudos provenientes del resto de altavoces. Debido a que nuestros oídos son menos sensibles a los sonidos muy graves, hay una tendencia a ajustar el nivel del subwoofer demasiado alto. Como regla general, establezca el nivel del subwoofer al nivel que considere óptimo y, a continuación, bájelo ligeramente. Montaje en pared Para montar los altavoces delanteros/de sonido envolvente verticalmente, utilice la ranura de la bocallave que se muestra en la imagen para colgar cada altavoz en un tornillo firmemente atornillado en la pared. Para montar el altavoz central verticalmente, utilice las dos ranuras de la bocallave que se muestran en la imagen para colgar el altavoz en dos tornillos firmemente atornillados en la pared. Consejo

• Si el altavoz central está inclinado, afloje el tornillo del lado más bajo y que desea mover hacia arriba, de modo que el altavoz pueda ajustarse verticalmente. Indicador de estado Desactivado: Altavoz subwoofer en modo de espera o desconectado de la fuente de alimentación Azul: Subwoofer activado El indicador de estado se ilumina en azul cuando el sonido de baja frecuencia pasa a través del altavoz. El indicador no se ilumina en el diálogo normal o en el sonido de alta frecuencia. Nota

• El indicador no indica que el suministro de alimentación del subwoofer se ha activado. Con la función de modo de espera automático, el SKW-593 se enciende automáticamente al detectar una señal de entrada en el modo de espera. Cuando no hay ninguna señal de entrada durante un tiempo, el SKW-593 entra automáticamente en modo de espera. A una toma de corriente de CA Control OUTPUT LEVEL Este control se usa para ajustar el volumen del altavoz subwoofer. LINE INPUT Esta entrada RCA se debe conectar en la salida de previo del subwoofer en su AV receiver con el cable RCA suministrado. Antes de utilizar el paquete de altavoces de cine en casa Topes de goma Parte de abajo de SKC-591N Panel lateral Almohadillas de suelo SKF-693 SKR-590 Ranuras de bocallave para el montaje en pared Ranuras de bocallave para el montaje en pared 7-7/8" (200 mm) SKC-591NEs-3 Atención

• La capacidad de un tornillo de montaje para aguantar un altavoz depende de cómo esté anclado en la pared. Si tiene paredes huecas, atornille cada tornillo de montaje en un perno. Si no hay pernos o las paredes son sólidas, utilice un anclaje apropiado para la pared. Utilice tornillos con un diámetro de cabeza de 5/16" (9 mm) o menos y un diámetro de mango de 1/8" (4 mm) o menos. Con paredes huecas, utilice un detector de cables/tuberías para comprobar que no haya ningún cable de alimentación ni tuberías de agua antes de realizar cualquier orificio.

• Deje un espacio de entre 3/16" (5 mm) y 7/16" (10 mm) entre la pared y la base de la cabeza del tornillo, tal y como se muestra (Le recomendamos que consulte a un profesional de instalaciones domésticas). El sistema de cine en casa significa que puede disfrutar de sonido envolvente con una auténtica sensación de movimiento en su propia casa; tal y como si estuviera en una sala de cine o una sala de conciertos.

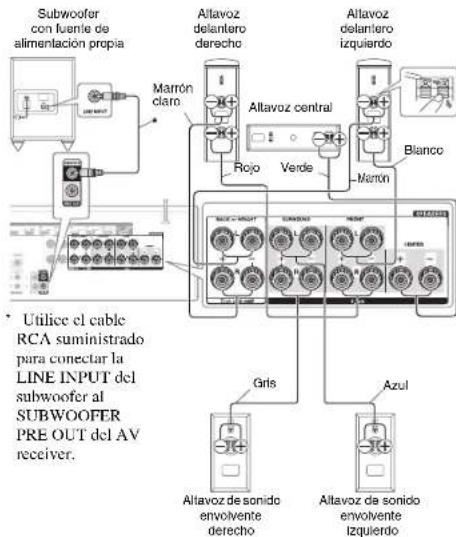

Precauciones para la conexión de los altavoces Lea lo siguiente antes de conectar los altavoces:

• Apague su receptor antes de realizar cualquier conexión.

• Preste mucha atención a la polaridad del cableado del altavoz. Conecte terminales positivos (+) sólo con terminales positivos (+) y terminales negativos (–) sólo con terminales negativos (–). Si los altavoces se conectan de forma incorrecta, el sonido estará desfasado y no sonará natural.

• Tenga cuidado de no provocar un cortocircuito entre cables positivos y negativos. De lo contrario, el amplificador podría sufrir daños. Disfrutar de cine en casa Pared De 3/16" a 7/16" (De 5 a 10 mm) 1 Altavoces frontales (SKF-693) Deben colocarse orientados hacia el oyente al nivel del oído aproximadamente y a la misma distancia del televisor. Oriéntelos ligeramente hacia dentro para así crear un triángulo, con el oyente en el vértice. Altavoces de altura Esta tipo de altavoz está integrado en los altavoces frontales y de altura. Los altavoces de altura integrados en la parte superior de los altavoces frontales están orientados al techo para crear un efecto elevado de audio en los modos de escucha Dolby Atmos y Dolby Surround, proporcionando sonidos que resuenan en el techo. 2 Altavoz central (SKC-591N) Posiciónelo cerca del televisor (preferiblemente en la parte superior), orientado hacia delante a la altura de los oídos aproximadamente, o a la misma altura que los altavoces delanteros izquierdo y derecho. 3 Altavoces de sonido envolvente (SKR-590) Posiciónelos a los lados del oyente o ligeramente detrás, entre 2 y 3 pies (60 -100 cm) por encima de la altura de los oídos. Idealmente deben estar separados por la misma distancia del oyente. 4 Subwoofer (SKW-593) El subwoofer se ocupa de los sonidos graves del canal LFE (efectos de baja frecuencia) y de los graves de los altavoces satélite cuando se especifica una mezcla. El volumen y la calidad de la emisión de los graves emitidos desde el subwoofer dependerá de la posición del mismo, de la forma de la sala de audición y de su posición en el momento de la audición. En general, se puede obtener un buen sonido de graves instalando el subwoofer en una esquina delantera o en un tercio de la longitud total de la pared frontal, tal y como se muestra en la imagen. Posición en la esquina Posición en un 1/3 de la longitud total de la pared Conexión de los altavoces Altavoz delantero derechoAltavoz centralAltavoz delantero izquierdo Rojo BlancoVerde Gris Azul Altavoz de sonido envolventeizquierdoAltavoz de sonido envolvente derechoSubwoofer con fuente de alimentación propia

Utilice el cable RCA suministrado para conectar la LINE INPUT del subwoofer al SUBWOOFER PRE OUT del AV receiver. Marrón claroMarrónEs-4 ■ Subwoofer con fuente de alimentación propia (SKW-593) ■ Altavoces frontales y de altura (SKF-693) ■ Altavoz central (SKC-591N) ■ Altavoz de sonido envolvente (SKR-590) Las especificaciones y las características están sujetas a cambios sin previo aviso. Nota Para altavoces con blindaje no magnético: Pruebe a alejar los altavoces de su televisor o monitor. Si se produjese decoloración, apague el televisor o el monitor, espere entre 15 y 30 minutos y, a continuación, vuelva a encender. Normalmente, así se activa la función de los desmagnetizado, lo cual neutraliza el campo magnético, deshaciéndose así del efecto de decoloración. Especificaciones Tipo Caja reflectora de gravesSensibilidad de entrada/Impedancia540 mV/20 k:Potencia de salida nominal (FTC)120 vatios de potencia continua mínima, 4 ohmios, manejado a 100 Hz con una distorsión armónica total máxima de 1% Respuesta de frecuencia De 25 Hz a 150 Hz Capacidad de armario 1,34 pies cúbicos (38 L) Dimensiones (An × Al × Pr) 12-1/2" × 18-7/16" × 15-11/16"(317,5 mm × 468 mm × 398 mm)(proyección incl.)Peso 21,2 libras (9,6 kg)Entrada de audio 1 (Mono analógica RCA)Unidad de controladores 1 × Cono de woofer 10" (25 cm)Suministro de alimentación 120 V CA, 60 HzConsumo de energía 35 WOtros Función de modo de espera automáticoBlindaje no magnético Delantero Tipo Caja reflectora de graves de 2 víasImpedancia 6 :Potencia de entrada máxima 130 WSensibilidad 84,5 dB/W/m Respuesta de frecuencia De 55 Hz a 50 kHz Frecuencia de mezcla 4kHz Capacidad de armario 0,20 pies cúbicos (5,7 L)Dimensiones (An x Al x Pr) 6-1/8" × 18-3/8" × 7-3/16"(155 mm × 467 mm × 183 mm)(incl. rejilla y proyección)Peso 7,9 libras (3,6 kg)Unidad de controladores 1 × Cono de woofer OMF 5" (12 cm)1 × Cúpula equilibrada 1" (2,5 cm)Terminal El tipo de resorte sigue un código de colorRanura de bocallave DisponibleRejilla FixedOtros Blindaje no magnético Altura Tipo Caja cerrada de gama completaImpedancia 6 :Potencia de entrada máxima 130 WSensibilidad 81 dB/W/mRespuesta de frecuencia De 80 Hz a 20 kHzCapacidad de armario 0,036 pies cúbicos (1,0 L) Dimensiones (An × Al × Pr) 6-1/8" × 18-3/8" × 7-3/16"(155 mm × 467 mm × 183 mm)(incl. rejilla y proyección)Peso 7,9 libras (3,6 kg)Unidad de controladores Cono de altavoz 3-1/4" (8 cm)Terminal El tipo de resorte sigue un código de colorRanura de bocallave DisponibleRejilla FixedOtros Blindaje no magnéticoTipo Caja reflectora de graves de 2 víasImpedancia 6 :Potencia de entrada máxima 130 WSensibilidad 86 dB/W/m Respuesta de frecuencia De 65 Hz a 50 kHz Frecuencia de mezcla 6kHz Capacidad de armario 0,10 pies cúbicos (2,8 L) Dimensiones (An × Al × Pr) 16-9/16" × 4-1/2" × 4-11/16"(420 mm × 115 mm × 119 mm)(incl. rejilla y proyección)Peso 5,1 libras (2,3 kg)Unidad de controladores 2 × Cono de woofer 3-1/4" (8 cm)1 × Cúpula equilibrada 1" (2,5 cm)Terminal El tipo de resorte sigue un código de colorRanura de bocallave DisponibleRejilla FixedOtros Blindaje no magnéticoTipo Caja cerrada de gama completaImpedancia 6 :Potencia de entrada máxima 130 WSensibilidad 81 dB/W/m Respuesta de frecuencia De 80 Hz a 20 kHz Capacidad de armario 0,036 pies cúbicos (1,0 L) Dimensiones (An × Al × Pr) 4-1/2" × 9-1/16" × 3-3/4"(115 mm × 230 mm × 96 mm)(incl. rejilla y proyección)Peso 2,2 libras (1,0 kg)Unidad de controladores 1 × Cono de altavoz 3-1/4" (8 cm)Terminal El tipo de resorte sigue un código de colorRanura de bocallave DisponibleRejilla FixedOtros Blindaje no magnético SN 29401877 (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.
