MANUAL DE USUARIO RM-ED022 SONY

Sony concede una garantía mínima de dos años para este televisor LCD y siete años para poder cambiar piezas electrónicas.

Información de utilidad para productos Sony

Manual de instrucciones

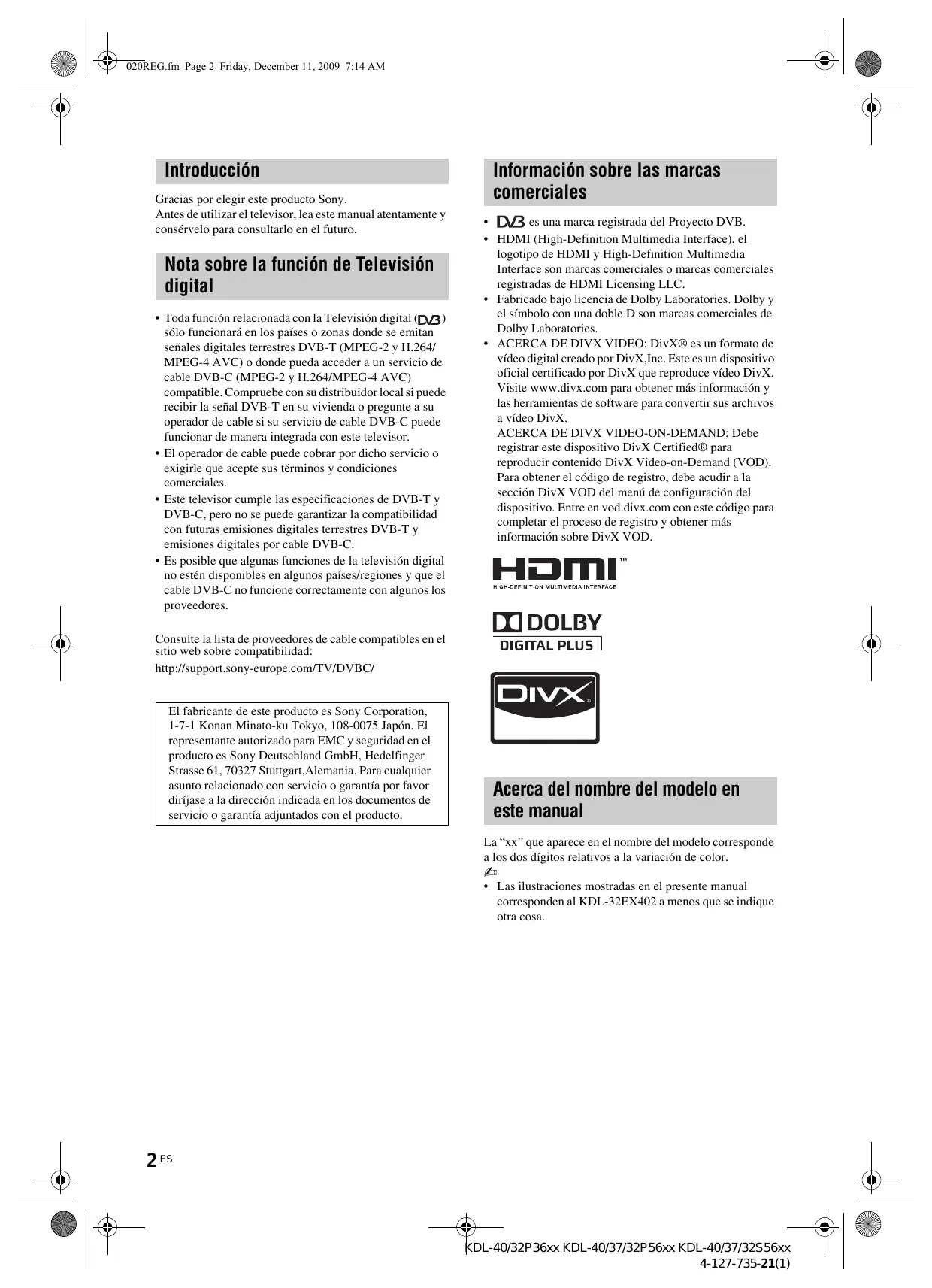

Gracias por elegir este producto Sony. Antes de utilizar el televisor, lea este manual atentamente y consérvelo para consultarlo en el futuro.

Nota sobre la función de Televisión digital

• Toda función relacionada con la Televisión digital ( ) sólo funcionará en los países o zonas donde se emitan señales digitales terrestres DVB-T (MPEG-2 y H.264/ MPEG-4 AVC) o donde pueda acceder a un servicio de cable DVB-C (MPEG-2 y H.264/MPEG-4 AVC) compatible. Compruebe con su distribuidor local si puede recibir la señal DVB-T en su vivienda o pregunte a su operador de cable si su servicio de cable DVB-C puede funcionar de manera integrada con este televisor. • El operador de cable puede cobrar por dicho servicio o exigirle que acepte sus términos y condiciones comerciales. • Este televisor cumple las especificaciones de DVB-T y DVB-C, pero no se puede garantizar la compatibilidad con futuras emisiones digitales terrestres DVB-T y emisiones digitales por cable DVB-C. • Es posible que algunas funciones de la televisión digital no estén disponibles en algunos países/regiones y que el cable DVB-C no funcione correctamente con algunos los proveedores.

Información sobre las marcas comerciales

• es una marca registrada del Proyecto DVB. • HDMI (High-Definition Multimedia Interface), el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC. • Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo con una doble D son marcas comerciales de Dolby Laboratories. • ACERCA DE DIVX VIDEO: DivX® es un formato de vídeo digital creado por DivX,Inc. Este es un dispositivo oficial certificado por DivX que reproduce vídeo DivX. Visite www.divx.com para obtener más información y las herramientas de software para convertir sus archivos a vídeo DivX. ACERCA DE DIVX VIDEO-ON-DEMAND: Debe registrar este dispositivo DivX Certified® para reproducir contenido DivX Video-on-Demand (VOD). Para obtener el código de registro, debe acudir a la sección DivX VOD del menú de configuración del dispositivo. Entre en vod.divx.com con este código para completar el proceso de registro y obtener más información sobre DivX VOD.

Consulte la lista de proveedores de cable compatibles en el sitio web sobre compatibilidad: http://support.sony-europe.com/TV/DVBC/

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,Alemania. Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Acerca del nombre del modelo en este manual

La “xx” que aparece en el nombre del modelo corresponde a los dos dígitos relativos a la variación de color. ~ • Las ilustraciones mostradas en el presente manual corresponden al KDL-32EX402 a menos que se indique otra cosa.

Manual de instrucciones

Cómo navegar por el Manual de instrucciones 11

Información complementaria

Instalación de los accesorios (Soporte de montaje mural) 12 Especificaciones 15 Solución de problemas18

Utilización de equipos opcionales Utilización de las funciones del MENU Información complementaria

: sólo para canales digitales

• Antes de utilizar el televisor, lea “Información de seguridad” (página 9). Conserve este manual para consultarlo en el futuro. • En la pantalla, encontrará todas las instrucciones de funcionamiento. • En el manual de instrucciones de este televisor, se incluye la explicación sobre la "Instalación del soporte de pared".

1: Comprobación de los accesorios

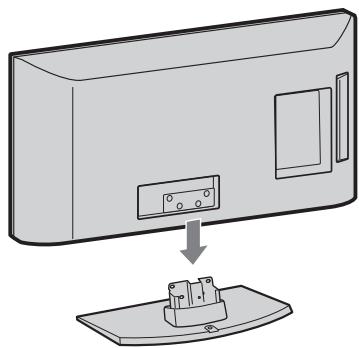

2: Instalación del pedestal

Cable de alimentación (1) (sólo para KDL-46EX4xx)

Sujetacables (1) (sólo para KDL-40/32NX5xx) Pedestal (1)* Tornillos para el pedestal (4) (sólo para KDL46EX4xx) Tornillos para el pedestal (4 + 3) (sólo para KDL40BX4/EX4xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/ EX4xx, KDL-26EX3xx, KDL-22EX3xx) Tornillos para el pedestal (4 + 4) (sólo para KDL-40/ 32NX5xx) Mando a distancia RM-ED022 (1) Pilas tamaño AAA (2)

Lleve a cabo los pasos de montaje necesarios para colocar el televisor en el soporte.

Consulte el folleto suministrado con el soporte de sobremesa para obtener información acerca de la instalación correcta para determinados modelos de televisor.

Coloque el televisor sobre el pedestal. Tenga cuidado de no tropezar o enredarse con los cables.

* Desmontado, excepto para KDL-46EX4xx.

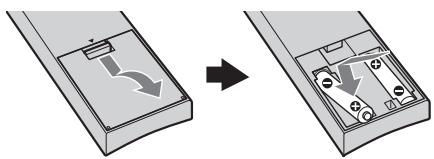

Colocación de las pilas en el mando a distancia

• Coloque las pilas con la polaridad correcta.

• No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas. • Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales. • Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido. • No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

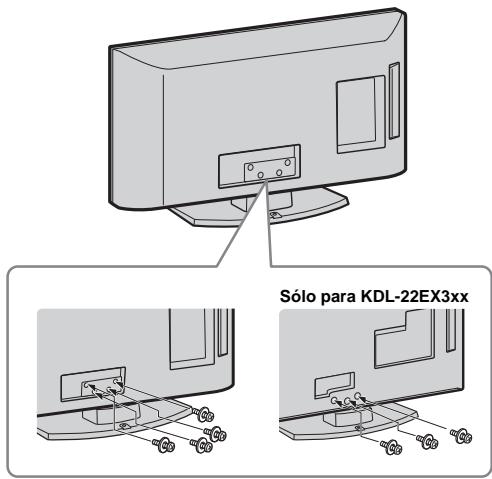

Enganche el televisor al pedestal introduciendo los tornillos suministrados en los orificios correspondientes. Para ello, siga la dirección de las flechas .

Sólo para KDL-22EX3xx

• Si utiliza un destornillador eléctrico, ajuste el par de apriete en 1,5 N·m (15 kgf·cm) aproximadamente.

4 ES Conexión de una antena/cable/videograbadora/

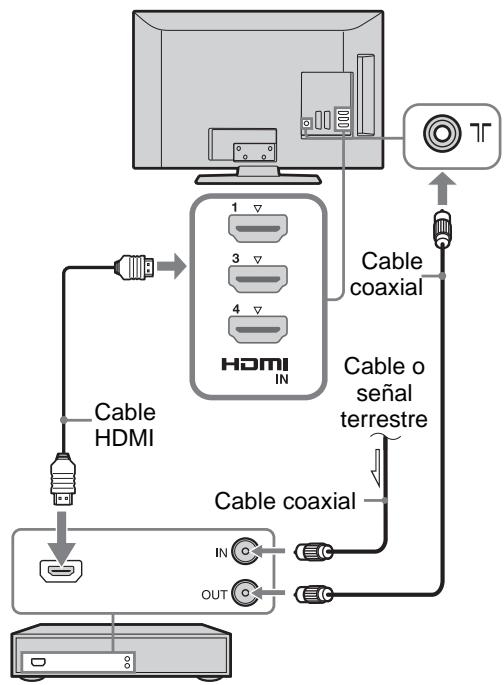

grabadora de DVD mediante un cable HDMI Guía de uso

3: Conexión de una antena/cable/

Videograbadora/ Grabadora de DVD Conexión sólo de una antena/cable Cable o señal terrestre

Cable o señal terrestre

Conexión de una antena/cable/videograbadora/

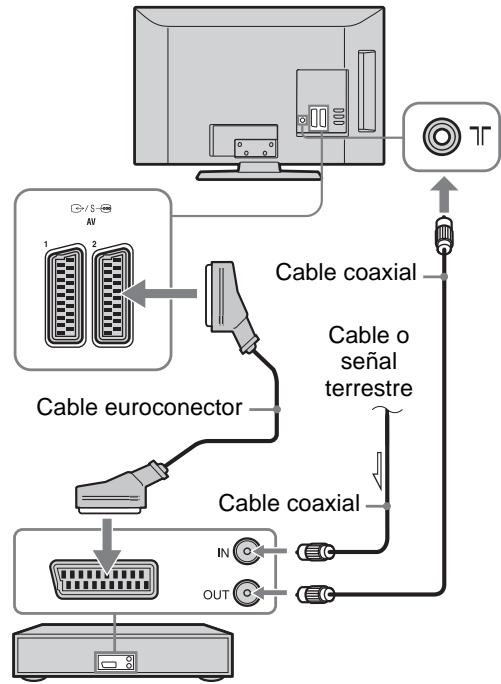

grabadora de DVD mediante un cable SCART Videograbadora/grabadora de DVD Cable coaxial

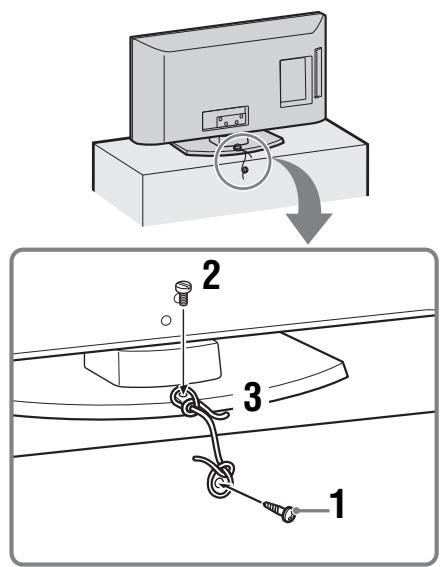

4: Cómo evitar la caída del televisor

Cable o señal terrestre

Videograbadora/grabadora de DVD

~ • La salida AV1 está disponible únicamente para televisión analógica. • La salida AV2 permite emitir a través de la pantalla actual (excepto las salidas de PC, HDMI, Component y USB).

Coloque un tornillo para madera

(de 4 mm de diámetro, no suministrado) en el soporte del televisor. Continúa

5 ES Coloque un tornillo para metales (M4 x 16, no suministrado) en el orificio del televisor.

Ate el tornillo para madera y el tornillo para metales con una cuerda resistente.

6: Selección del idioma, del país/región y de la ubicación

• Puede utilizar un kit opcional con una correa de soporte Sony para fijar el televisor. Para adquirirlo, póngase en contacto con su centro de asistencia Sony más cercano. Anote el nombre de su modelo de televisor.

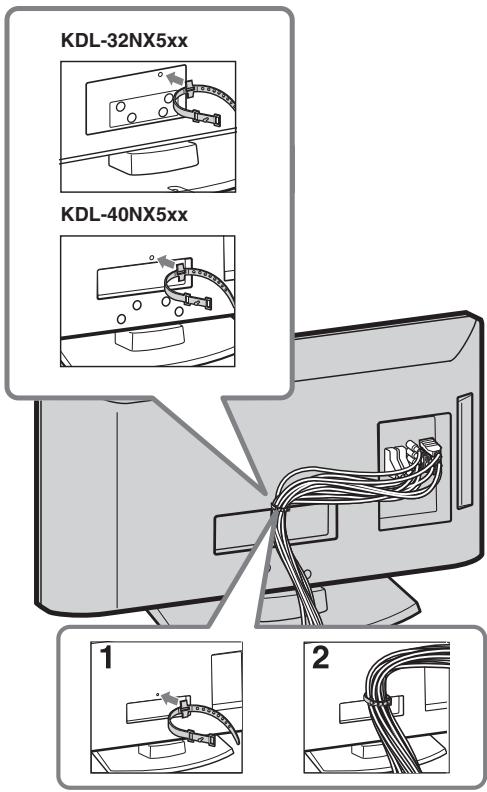

5: Sujeción de los cables

(sólo para KDL-40/32NX5xx) Es posible agrupar los cables de conexión del modo indicado a continuación. KDL-32NX5xx

Conecte el televisor a la toma de corriente (220-240V CA, 50Hz).

Pulse 1 en el lateral del televisor. Cuando encienda el televisor por primera vez, se mostrará el menú de idioma en la pantalla. ~ • Cuando se enciende el televisor, el indicador de alimentación se ilumina de color verde.

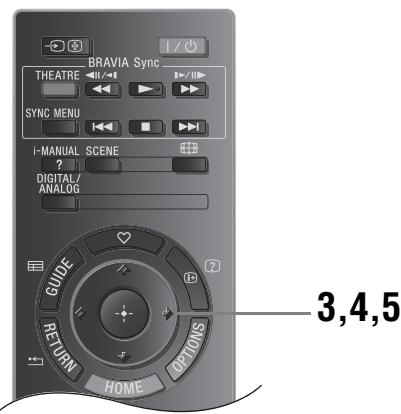

Pulse F/f para seleccionar el idioma de las pantallas de los menús. A continuación, pulse .

• No agrupe el cable de alimentación con el resto de cables de conexión.

6 ES Si selecciona “Cable”, aparecerá la pantalla para seleccionar el tipo de búsqueda. Consulte

“Cómo sintonizar el televisor para la conexión” (página 7). El televisor empieza a buscar todos los canales digitales disponibles y, a continuación, todos los canales analógicos disponibles. Esto puede llevar algún tiempo, así que no pulse ningún botón del televisor ni del mando a distancia durante el proceso. Si aparece un mensaje para que confirme la conexión de la antena No se ha encontrado ningún canal digital ni analógico. Compruebe todas las conexiones de la antena/cable y, a continuación, pulse para volver a iniciar la sintonía automática.

Si el país o región que desea seleccionar en el televisor no figura en la lista, seleccione “-” en lugar del país o la región.

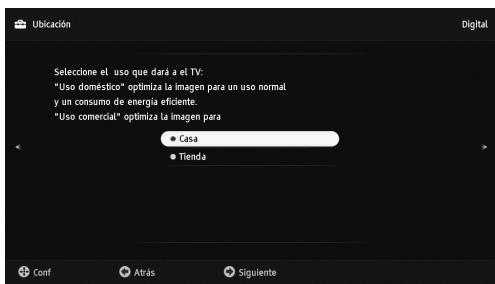

Pulse F/f para seleccionar el tipo de ubicación donde utilizará el televisor. A continuación pulse .

Pulse F/f para seleccionar “Antena” o

“Cable” y, a continuación, pulse .

Ordenación de Programas (sólo en modo analógico): Cambia el orden de almacenamiento de los canales analógicos en el televisor.

1 Pulse F/f para seleccionar el canal que desea desplazar a una nueva posición y, a continuación, pulse g. 2 Pulse F/f para seleccionar la nueva posición del canal y, a continuación, pulse . Si no cambia el orden de almacenamiento de los canales analógicos en el televisor, pulse HOME para ir al paso siguiente. ~

En el modo de uso comercial, algunos ajustes se restablecerán periódicamente para uso comercial.

• Este paso no aparecerá si se encuentra un canal analógico.

Aparecerá el mensaje “La configuración ha finalizado” en la pantalla. Pulse .

Esta opción permite seleccionar el modo de imagen inicial apropiado para las condiciones de iluminación habituales de estos entornos.

7: Sintonización automática del televisor

Ahora, el televisor se ha sintonizado en todos los canales disponibles.

Cómo sintonizar el televisor para la conexión

Pulse F/f para seleccionar “Búsqueda

Rápida” o “Búsqueda Completa” y, a continuación, pulse . “Búsqueda Rápida”: los canales se sintonizan según la información sobre el operador de cable que transmite la señal de emisión. Para “Frecuencia” y “ID de Red”, se recomienda el ajuste “Auto”. Se recomienda esta opción para la sintonización rápida si la acepta su operador de servicios de cable. Si no se sintoniza la “Búsqueda Rápida”, utilice el siguiente método de “Búsqueda Completa”. “Búsqueda Completa”: Se sintonizan y guardan todos los canales disponibles. Este proceso puede llevar algún tiempo. Continúa

7 ES Pulse F/f para seleccionar el país/ región en el que se utilizará el televisor. A continuación, pulse .

Se recomienda esta opción si su proveedor de servicios de cable no permite la “Búsqueda

Rápida”. Si desea más información sobre los proveedores de servicios de cable compatibles, visite el sitio web de asistencia: http://support.sony-europe.com/TV/DVBC

Pulse G/g/f para seleccionar “Inicio”.

El televisor empieza a buscar canales. No pulse ningún botón del televisor ni del mando a distancia.

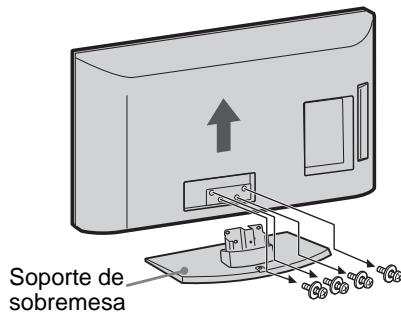

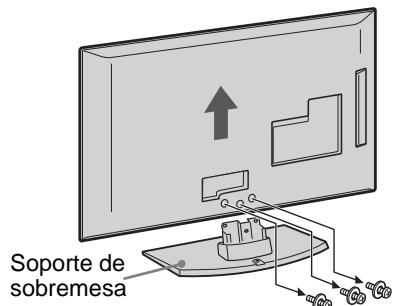

Extracción del pedestal de sobremesa del televisor

• Algunos proveedores de servicios de cable no ofrecen soporte para “Búsqueda Rápida”. Si no se detecta ningún canal con “Búsqueda Rápida”, realice la “Búsqueda Completa”.

• Sólo debe extraer el pedestal de sobremesa si desea instalar el televisor en la pared.

Ajuste del ángulo de visualización del televisor

Puede ajustar este televisor con los siguientes ángulos. (sólo para KDL-40/32NX5xx)

Soporte de sobremesa

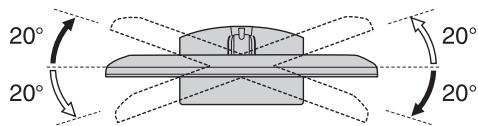

Ajuste el ángulo hacia la izquierda y la derecha (gire el televisor)

Soporte de sobremesa

(sólo para KDL-22EX3xx)

Ajuste la inclinación

(sólo para KDL-22EX3xx)

8 ES Información de seguridad

Instalación/ configuración Instale y utilice el televisor siguiendo estas instrucciones para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones.

• Debe instalar el televisor cerca de una toma de corriente de fácil acceso. • Coloque el televisor sobre una superficie estable y plana. • La instalación en pared sólo puede ser realizada por personal cualificado. • Por razones de seguridad, se recomienda utilizar accesorios Sony como: – Soporte de pared SU-WL500 (KDL46EX4xx, KDL-40BX4/EX4/ NX5xx, KDL-37EX4xx, KDL32BX3/BX4/EX3/EX4/NX5xx) – Soporte de pared SU-WL100 (KDL26EX3xx, KDL-22EX3xx) • Para colocar los ganchos de montaje en el televisor, debe utilizar los tornillos que se suministran con el soporte de pared. Los tornillos suministrados han sido diseñados para que tengan una longitud de 8 mm a 12 mm cuando se midan desde la superficie de colocación del gancho de montaje. El diámetro y longitud de los tornillos varía en función del modelo de soporte de pared. Si utiliza otros tornillos, puede provocar un daño interno en el televisor o éste puede caerse, etc. 8 mm - 12 mm

Tornillo (suministrado con el soporte de pared)

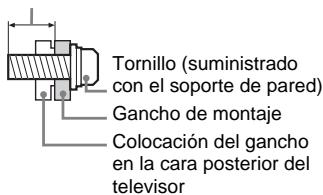

Gancho de montaje Colocación del gancho en la cara posterior del televisor

• Nunca obstruya, cubra ni inserte nada en los orificios de ventilación del aparato.

• Deje espacio alrededor del televisor, tal y como se muestra más abajo. • Se recomienda utilizar el soporte de pared de Sony para que el aire circule correctamente.

Instalación en la pared

Deje, como mínimo, estas distancias alrededor del televisor.

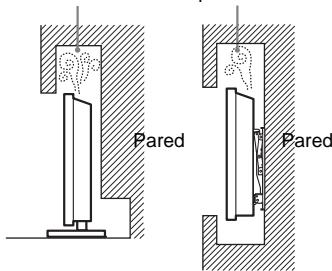

Instalación sobre pedestal

Deje, como mínimo, estas distancias alrededor del televisor.

• Para garantizar una ventilación apropiada y evitar la acumulación de suciedad o polvo: – No instale el televisor boca arriba, boca abajo, hacia atrás ni de lado. – No instale el televisor en un estante, sobre una alfombra, sobre una cama o dentro de un armario. – No cubra el televisor con tejidos como cortinas, ni otros objetos como periódicos, etc. – No instale el televisor como se muestra a continuación. La circulación de aire queda obstruida.

• Desconecte todos los cables antes de transportar el televisor. • Se necesitan dos o tres personas para transportar un televisor grande. • Cuando transporte el televisor con las manos, sujételo como se indica a la derecha. No ejerza presión sobre el panel de LCD. • Cuando eleve o desplace el televisor, sujételo bien por abajo. • Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas. • Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

Cable de alimentación

Utilice el cable y el enchufe tal y como se indica a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones: – – – –

Desenchufe el cable de alimentación antes de manipular o desplazar el televisor.

Mantenga el cable de alimentación alejado de fuentes de calor. Desconecte el enchufe y límpielo regularmente. Si se acumula polvo o humedad en el enchufe, puede deteriorarse el aislamiento y producirse un incendio.

Utilice únicamente cables de alimentación suministrados por Sony.

No utilice cables de otros proveedores. Inserte el enchufe totalmente en la toma de corriente. Este televisor sólo funciona con alimentación de CA de 220-240 V. Cuando conecte los cables, no olvide desenchufar el cable de alimentación por razones de seguridad y evite tropezar o enredarse con los cables.

• No utilice el cable de alimentación suministrado con otros equipos.

• No apriete, doble ni retuerza excesivamente el cable de alimentación. Los conductores internos podrían quedar al descubierto o romperse. • No modifique el cable de alimentación. • No coloque ningún objeto pesado encima del cable de alimentación. • No tire del cable para desconectarlo. • No conecte demasiados aparatos a la misma toma de corriente. • No utilice una toma de corriente de mala calidad.

No instale/utilice el televisor en lugares, entornos o situaciones como las descritas a continuación ya que el televisor podría funcionar mal y provocar un incendio, una descarga eléctrica u otros daños y/o lesiones.

Espacios exteriores (con luz solar directa), en la costa, en una embarcación, dentro de un vehículo, en centros sanitarios, ubicaciones inestables, cerca del agua, la lluvia, humedad o humo.

• Para evitar la propagación de incendios, mantenga los objetos con llama viva (como velas) apartados de este producto en todo momento. • Lugares cálidos, húmedos o con excesivo polvo; lugares en los que puedan entrar insectos; lugares expuestos a vibraciones mecánicas, o lugares próximos a objetos inflamables (velas, etc.). No exponga el televisor a goteos ni salpicaduras ni coloque sobre el aparato ningún objeto lleno de líquido como los floreros.

No lo utilice si tiene las manos mojadas, si se ha extraído la carcasa o con accesorios no recomendados por el fabricante. Desconecte el televisor del cable de alimentación y de la antena durante las tormentas eléctricas.

• No arroje ningún objeto contra el televisor. El cristal de la pantalla podría romperse debido al impacto y causar lesiones graves. • Si la superficie del televisor se agrieta o se rompe, no la toque sin antes desconectar el cable de alimentación. De lo contrario, podría recibir una descarga eléctrica.

Cuando no se utilice

• Si no va a utilizar el televisor durante varios días, desconecte el cable por razones medioambientales y de seguridad.

• El televisor no se desconecta de la toma de corriente cuando se apaga.

Desenchúfelo para que quede totalmente desconectado. • No obstante, es posible que algunos televisores dispongan de funciones que precisen que se encuentren en modo de espera para funcionar correctamente.

• No deje que los niños suban al televisor. • Mantenga los accesorios pequeños fuera del alcance de los niños para que no los traguen.

Si ocurren los siguientes problemas...

Apague el televisor y desenchúfelo inmediatamente si ocurre cualquiera de los siguientes problemas. Pida a su distribuidor o al servicio técnico de Sony que le revise el televisor.

El cable de alimentación está dañado.

Toma de corriente de mala calidad. El televisor está dañado porque se ha caído, ha sido golpeado o le ha sido arrojado algún objeto. Alguna sustancia líquida o sólida cae dentro del televisor.

Ver la televisión • Vea la televisión en una habitación con suficiente iluminación, ya que, si lo hace con poca luz o durante mucho tiempo, somete la vista a un sobreesfuerzo. • Cuando utilice auriculares, ajuste el volumen de forma que se eviten niveles excesivos, ya que podría sufrir daños en los oídos.

• Aunque la pantalla LCD ha sido fabricada con tecnología de alta precisión y posee píxeles con una eficacia del 99,99% o superior, pueden aparecer de forma constante unos puntos negros o puntos brillantes de luz (rojos, azules o verdes). No se trata de un fallo de funcionamiento, sino de una característica de la estructura de la pantalla de cristal líquido. • No presione ni raye el filtro frontal, ni coloque objetos encima del televisor, ya que la imagen podría resultar irregular o la pantalla de cristal líquido podría dañarse. • Si se utiliza el televisor en un lugar frío, es posible que la imagen se oscurezca o que aparezca una mancha en la pantalla. Esto no significa que el televisor se ha estropeado. Este fenómeno irá desapareciendo a medida que aumente la temperatura. • Si se visualizan imágenes fijas continuamente, es posible que se produzca un efecto de imagen fantasma que puede desaparecer transcurridos unos segundos. • Cuando se utiliza el televisor, la pantalla y la carcasa se calientan. No se trata de un fallo de funcionamiento. • La pantalla LCD contiene una pequeña cantidad de cristal líquido. Algunos tubos fluorescentes que utiliza este televisor también contienen mercurio. Siga la normativa local para deshacerse de él.

Tratamiento y limpieza de la superficie de la pantalla y la carcasa del televisor

Desenchufe el cable de alimentación conectado al televisor antes de limpiarlo. Para evitar la degradación del material o del acabado de la pantalla, tenga en cuenta las siguientes precauciones. • Para eliminar el polvo de la superficie de la pantalla y la carcasa, pase cuidadosamente un paño suave. Si no consigue eliminar completamente el polvo, humedezca ligeramente el paño con una solución de detergente neutro poco concentrada. • No rocíe agua ni detergente directamente sobre el televisor. Podría caer en el fondo de la pantalla o en piezas exteriores, provocando un mal funcionamiento del aparato. • No utilice nunca estropajos abrasivos, productos de limpieza ácidos o alcalinos, detergente concentrado ni disolventes volátiles, como alcohol, bencina, diluyente o insecticida. Si utiliza este tipo de materiales o expone la unidad a un contacto prolongado con materiales de goma o vinilo, puede dañar el material de la superficie de la pantalla y de la carcasa. • Se recomienda pasar la aspiradora periódicamente por los orificios de ventilación para que el televisor se ventile adecuadamente. • Si necesita ajustar el ángulo del televisor, desplácelo lentamente para evitar que se desencaje del soporte.

• Sitúe los equipos opcionales o cualquier equipo que emita radiaciones electromagnéticas lejos del televisor. De lo contrario, la imagen puede aparecer distorsionada y/o pueden emitirse ruidos. • El equipo ha sido probado y cumple los límites establecidos por la directiva EMC utilizando un cable de señal de conexión de una longitud inferior a 3 metros.

• Coloque las pilas con la polaridad correcta. • No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas. • Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales. • Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido. • No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

Cómo deshacerse del televisor

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con

sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuo doméstico normal, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Tratamiento de las baterías al final de su vida

útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con el símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo. Al asegurarse de que estas baterías se desechan correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que, por razones de seguridad, rendimiento o mantenimiento de datos, sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, vea la sección donde se indica cómo quitar la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

10 ES Manual de instrucciones

Manual de instrucciones Muestra el manual de instrucciones en la pantalla.

Cómo navegar por el Manual de instrucciones

1 Pulse i-MANUAL. 2 Pulse F/f para seleccionar un tema del Índice y, a continuación, pulse .

• El XMB™ (XrossMediaBar) es un menú de prestaciones y fuentes de entrada BRAVIA que se muestran en la pantalla del televisor.

Manual de instrucciones

Utilice el botón de color correspondiente para ir a la página anterior o siguiente y para volver al

Índice. Si la explicación está vinculada a otro tema, aparecerá el símbolo . Pulse F/f/G/g para seleccionar y, a continuación, pulse . Pulse RETURN para volver.

Información complementaria

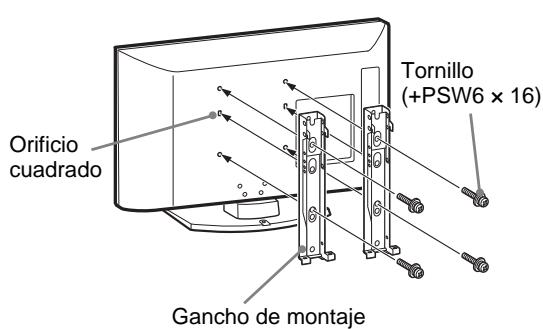

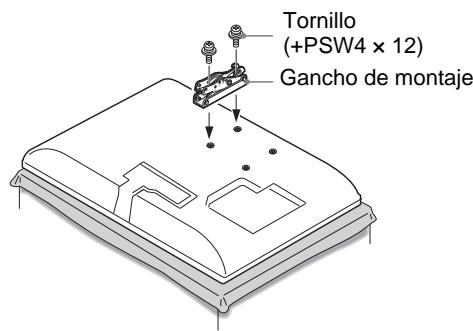

Instalación de los accesorios (Soporte de montaje mural) Para los clientes: Por razones de protección del producto y de seguridad, Sony recomienda que la instalación del televisor sea realizada por un distribuidor de Sony o contratista autorizado. No intente instalarlo usted mismo. Para distribuidores de Sony y contratistas: Preste especial atención a la seguridad durante la instalación, mantenimiento periódico y comprobación de este producto. Puede instalar el televisor utilizando el soporte de montaje mural SU-WL500 (KDL-46EX4xx, KDL40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4/NX5xx) / SU-WL100 (KDL26EX3xx, KDL-22EX3xx) (vendido por separado). • Consulte las instrucciones suministradas con el soporte de montaje mural para realizar correctamente la instalación. • Consulte el apartado “Extracción del pedestal de sobremesa del televisor” (página 8). ~ • Coloque el televisor en el soporte de mesa para fijar el gancho de montaje. KDL-46EX4xx KDL-40BX4/EX4/NX5xx KDL-37EX4xx KDL-32BX3/BX4/EX3/EX4/NX5xx

(+PSW4 × 12) Gancho de montaje

Se requieren conocimientos suficientes para instalar este producto, especialmente para determinar la resistencia de la pared para soportar el peso del televisor. Acuda a distribuidores de Sony o contratistas autorizados para realizar la instalación de este producto en la pared y preste especial atención a la seguridad durante la instalación. Sony no se responsabiliza de ninguna lesión o daño provocado por una manipulación o instalación incorrectas.

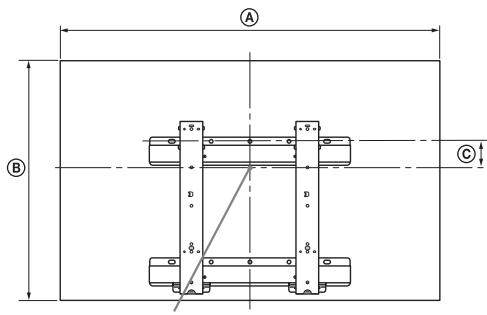

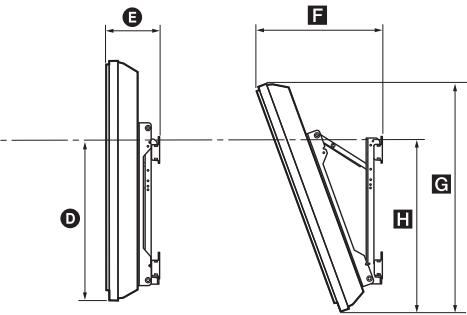

12 ES Tabla de dimensiones de instalación del televisor

KDL-46EX4xx KDL-40BX4/EX4/NX5xx KDL-37EX4xx KDL-32BX3/BX4/EX3/EX4/NX5xx

Punto del centro de la pantalla

KDL-26EX3xx KDL-22EX3xx

Punto central de la pantalla

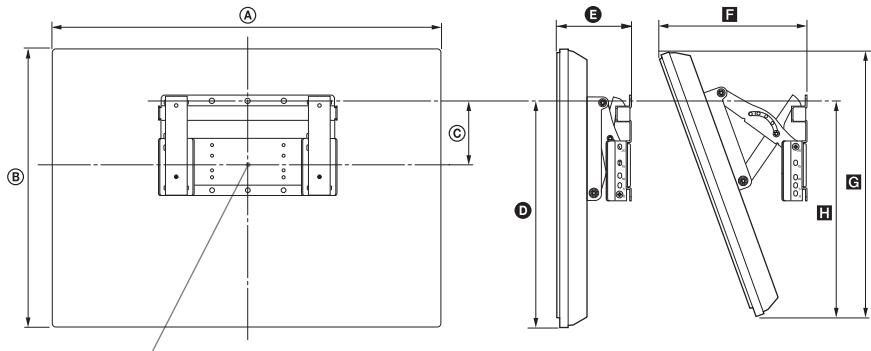

Dimensiones de la pantalla

Longitud para cada ángulo de montaje

A B C D E F G H KDL-46EX4xx

Las cifras de la tabla de arriba podrán diferir ligeramente dependiendo de la instalación.

ADVERTENCIA La pared en la que vaya a ser instalado el televisor deberá ser capaz de soportar un peso de al menos cuatro veces el del televisor. Consulte “Especificaciones” (página 15) para conocer su peso.

Dimensión del centro de la pantalla

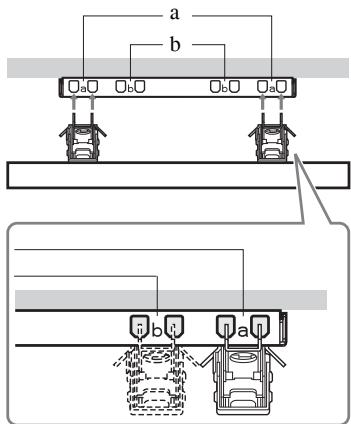

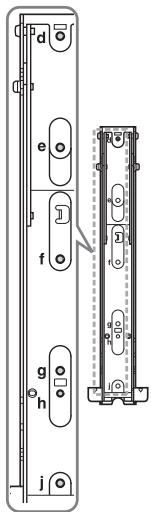

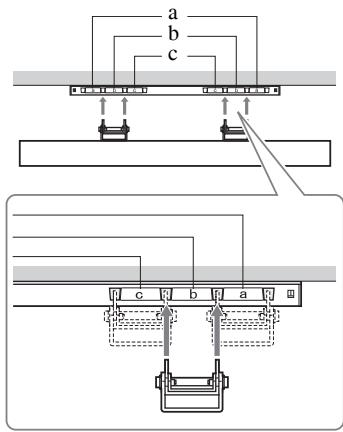

Diagrama/tabla de ubicación de los tornillos y ganchos

Ubicación de los tornillos

Ubicación de los ganchos

KDL-40BX4/EX4/NX5xx KDL-37EX4xx KDL-32BX3/BX4/EX3/EX4/NX5xx Ubicación de los tornillos

Ubicación de los ganchos a b c

KDL-22EX3xx Ubicación de los ganchos a b

14 ES Especificaciones

Tipo de panel Sistema de televisión Sistema de vídeo/color Cobertura de canales Salida de sonido

Panel LCD (pantalla de cristal líquido)

En función del país o región que haya seleccionado Analógico: B/G/H, D/K, L, I Digital: DVB-T, DVB-C Analógico: PAL, PAL60 (sólo entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (sólo entrada de vídeo) Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0 Analógico: 46.25 - 855.25 MHz Digital: VHF/UHF 10 W + 10 W (RMS) 8W+8W 5W+5W (RMS) (RMS)

Tomas de Entrada/Salida

Terminal externa de 75 ohmios para VHF/UHF Antena Euroconector de 21 pines que incluye entrada de audio y vídeo, entrada RGB, entrada de S-Video y salida de / AV1*1 /

Vídeo: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: PCM lineal de dos canales 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital Ordenador (consulte la página 17) Audio analógico (minitoma) (sólo HDMI1) Entrada de vídeo (conector RCA) Entrada de audio (conectores RCA) Conector óptico digital (PCM lineal de dos canales, Dolby Digital) Salida de audio (izq./der.) (conectores RCA)

Entrada de ordenador (15 Dsub) (consulte la página 17)

G: 0,7 Vp-p, 75 ohmios, sin sincronización en verde B: 0,7 Vp-p, 75 ohmios/ R: 0,7 Vp-p, 75 ohmios, H/V Sync: nivel TTL Entrada de audio de ordenador (minitoma) Conector para auriculares Puerto USB Módulo de acceso condicional (CAM)

Alimentación y otros

Requisitos de potencia Tamaño de la pantalla (calculado en diagonal) Resolución de la pantalla

40 pulgadas / aprox. 102 cm

37 pulgadas / aprox. 94 cm

32 pulgadas / aprox. 80 cm

26 pulgadas / aprox. 66 cm

22 pulgadas / aprox. 55 cm

1.920 puntos (horizontal) × 1.080 líneas (vertical) (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL37EX4xx, KDL-32BX4/EX4/NX5xx)

1.366 puntos (horizontal) × 768 líneas (vertical) (KDL-32BX3/EX3xx, KDL-26EX3xx, KDL-22EX3xx) 142 W 110 W 95 W 73 W 52 W

39 W Consumo de en modo energía

“Uso doméstico”/ “Estándar” 183 W en modo “Uso comercial”/ “Viva” 0,19 W Consumo de energía en modo de espera*3

audio y vídeo de televisión analógica.

Euroconector de 21 pines que incluye entrada de audio y vídeo, entrada RGB, entrada de S-Video y salida de audio y vídeo. Formatos compatibles: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Y: 1 Vp-p, 75 ohmios, 0,3V sincr. negativa/PB/CB: 0,7 Vp-p, 75 ohmios/ PR/CR: 0,7 Vp-p, 75 ohmios Entrada de audio (conectores RCA)

Consumo energético en modo No

Consumo energético anual medio*4 Dimensiones (con (ancho × alto soporte) × fondo) (aprox.)

Consulte “Instalación de los accesorios (Soporte de montaje mural)” en la página 12.

La salida AV1 está disponible únicamente para televisión analógica.

*2 La salida AV2 permite emitir a través de la pantalla actual (excepto las salidas de ordenador, HDMI, Component, USB). *3 Cuando el televisor finaliza los procesos internos necesarios, se alcanza el consumo de energía en modo de espera especificado. *4 4 horas al día y 365 días al año. *1

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

16 ES Tabla de referencia de señales de entrada PC para PC IN Señales

Frecuencia horizontal (kHz) vertical (Hz)

• La entrada de PC de este televisor no es compatible con la sincr. en verde ni la sincr. compuesta.

• La entrada de PC de este televisor no es compatible con las señales entrelazadas. • La entrada de PC de este televisor es compatible con las señales incluidas en el siguiente cuadro, con una frecuencia vertical de 60 Hz.

Tabla de referencia de señales de entrada PC para HDMI IN 1, 2, 3 y 4

Frecuencia horizontal (kHz) vertical (Hz)

Solución de problemas

Compruebe si el indicador 1 (modo de espera) parpadea en rojo. Cuando parpadea La función de autodiagnóstico está activada. Pulse 1 en el lateral del televisor para apagarlo, desconecte el cable de alimentación e informe a su distribuidor o centro de asistencia técnica de Sony. Si el LED rojo parpadea 19 veces, apague el televisor y extraiga el dispositivo de USB defectuoso. Si el LED rojo parpadea 20 veces, apague el televisor y extraiga el dispositivo CAM defectuoso. Cuando no parpadea 1 Compruebe los elementos de las tablas siguientes. 2 Si el problema persiste, solicite al personal de servicio especializado que repare el televisor. z • En el manual de instrucciones que aparece en pantalla puede consultar el apartado de solución de problemas. • Para información adicional, póngase en contacto con el Centro de Información al Consumidor Sony en la dirección y el número de teléfono que figuran en la garantía entregada.

Ausencia de imagen (la pantalla aparece oscura) y de sonido • Compruebe la conexión de la antena/cable. • Conecte el televisor a la corriente eléctrica, y pulse 1 en el lateral del televisor. • Si el indicador 1 (modo de espera) se ilumina en rojo, pulse "/1. Sólo aparecen el efecto nieve y ruido en la pantalla • Compruebe si la antena está rota o doblada. • Compruebe si la antena ha llegado al final de su vida útil (tres a cinco años de uso normal, uno a dos años de uso en la costa).

142 W Consomma- en mode tion

«Domicile»/ électrique «Standard» 183 W en mode «Point de vente»/ «Intense» Consommation électrique 0,19 W en veille*3

* Desmontado excepto para KDL-46EX4xx.

Ecrã LCD (Visor de Cristal Líquido)

Sistema de Cor/Vídeo

Analógico: PAL, PAL60 (só entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (só entrada de vídeo)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0

Tomadas de Entrada/Saída

Terminal externo de 75 ohm para VHF/UHF

Entrada de vídeo (tomada RCA)

Tomada para auscultadores

Porta USB Ranhura CAM (Módulo de Acesso Condicional)

Consumo de energia no modo de espera*3
