Tipo de producto	Cocina eléctrica de libre instalación
Marca	Indesit
Modelo	I6VSH2(W)EX
Dimensiones del horno (AlxAnxPr)	32 x 43,5 x 39,5 cm
Volumen del horno	65 L
Dimensiones útiles del cajón (AnxPrxAl)	42 x 46 x 8,5 cm
Potencia de la placa vitrocerámica	Delantero izquierdo: 1700 W, Trasero izquierdo: 1200 W, Trasero derecho: 1200 W, Delantero derecho: 2300 W, Total: 6400 W
Alimentación eléctrica	230 V monofásico ~ (posibilidad 400 V 2N~ o 3N~)
Funciones del horno	Estático, Pastelería, Resistencia de bóveda, Grill, Asador (en algunos modelos)
Limpieza	Limpieza asistida por vapor, desmontaje de la puerta para limpieza
Seguridad	Cadena de seguridad antivuelco, bloqueo de mandos no incluido
Iluminación del horno	Bombilla 230 V, 25 W, casquillo E14
Índice de reparabilidad	No especificado

Preguntas frecuentes - I6VSH2(W)EX INDESIT

¿Cómo instalar la cadena de seguridad?

Fije la cadena de seguridad a la pared detrás del aparato con un tornillo (no incluido) de diámetro ≥ 8 mm (hormigón) o adaptado a la pared. La cadena debe estar tensada y paralela al suelo. Esta cadena evita el vuelco de la cocina.

¿Qué hacer antes del primer uso?

Retire las películas plásticas de los laterales. Haga funcionar el horno vacío, con la puerta cerrada, a temperatura máxima durante al menos una hora para eliminar los olores de protección. Ventile la habitación.

¿Cómo limpiar la placa vitrocerámica?

Utilice un producto no abrasivo especial para vitrocerámica. Para las manchas incrustadas, utilice un rascador especial (no incluido) sobre la placa aún tibia. Enjuague y seque con un paño suave. Nunca use polvo abrasivo ni esponja metálica.

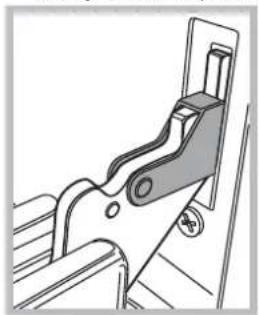

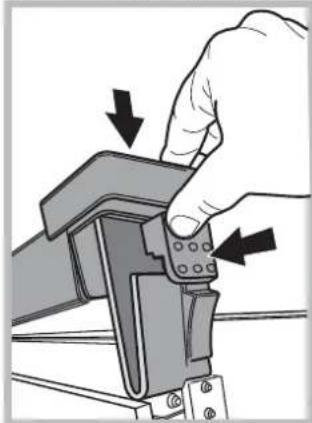

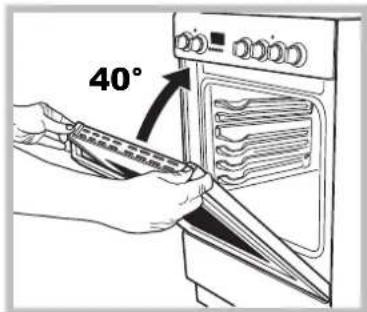

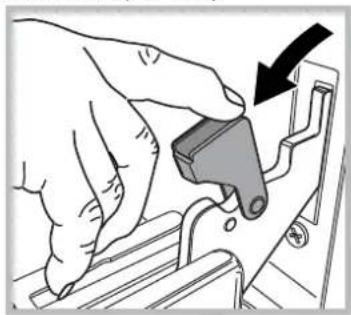

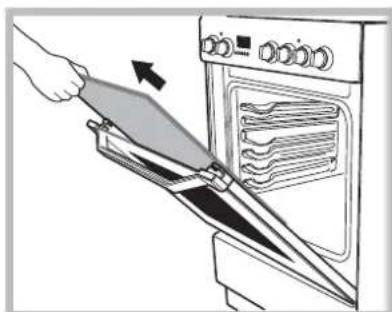

¿Cómo desmontar la puerta del horno para limpiarla?

Abra la puerta, gire los ganchos de las bisagras hacia atrás, cierre la puerta hasta el tope (aproximadamente 40°), presione los botones del perfil superior y retire el perfil, luego saque la placa de vidrio. Vuelva a montar en orden inverso. Atención: no use el horno sin el vidrio interior.

¿Cómo reemplazar la bombilla del horno?

Desenchufe el aparato. Retire la cubierta de vidrio del alojamiento (consulte el manual). Desenrosque la bombilla defectuosa y reemplácela por una bombilla idéntica: 230 V, 25 W, casquillo E14. Vuelva a colocar la cubierta y enchufe.

¿Puedo usar el horno en modo Grill con la puerta abierta?

No. El modo Grill y Resistencia de bóveda deben usarse con la puerta cerrada para garantizar una cocción óptima y ahorrar energía.

¿Cómo usar la limpieza asistida por vapor?

Retire todos los residuos y accesorios. Vierta 300 ml de agua en un plato o la bandeja de horno colocada en el nivel 1. Seleccione el programa Pastelería a 100°C durante 15 min. Una vez frío, limpie con un paño húmedo. Ideal después de cocinar alimentos grasos.

¿Qué hacer si la superficie vitrocerámica está agrietada?

Apague inmediatamente el aparato y desenchúfelo. Llame a un servicio técnico autorizado. No use el aparato para evitar riesgo de electrocución.

¿Qué tipos de cacerolas usar en la placa vitrocerámica?

Use cacerolas de fondo plano y grueso, con diámetro adecuado a la zona de calentamiento. Evite las cacerolas usadas en quemadores de gas, ya que pueden deformarse. El fondo debe estar limpio y seco.

¿Cómo ajustar el temporizador de fin de cocción?

Gire la perilla del temporizador en sentido horario hasta el tope, luego retroceda hasta el tiempo deseado (minutos). Una vez transcurrido el tiempo, el horno se apaga automáticamente y suena una alarma. Para una cocción sin temporizador, coloque la perilla en el símbolo de cocción continua.

MANUAL DE USUARIO I6VSH2(W)EX INDESIT

Manual de instrucciones COCINA Y HORNO

Sumario

Manual de instrucciones,1

ATENCIÓN,3

Descripción del aparato-Vista de Conjunto,7

Descripción del aparato-Panel de control,8 Instalación,27

Puesta en funcionamiento y uso,29

Uso del horno,30

Uso de la encimera,32

Precauciones y consejos,33

Mantenimiento y cuidados,34

Asistencia,34

ATENCIÓN: Este aparato y sus partes accesibles se calientan mucho durante el uso.

Por lo tanto, es importante evaporar todos los elementos calentadores.

Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados.

El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio.

NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar la superficie y quebrar el cristal.

Las superficies internas del cajón (cuando existe) pueden calentarse.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica estén aún calientes.

ATENCIÓN: Antes de sustituir la lámpara controle que el aparato está apagado para evitar la posibilidad de choques eléctricos.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

ATENCIÓN: Si la superficie de vitrocerámica está agrietada, apague el aparato para evitar sacudidas eléctricas.

¡Cuando introduzca la parrilla, controle que el tope está dirigido hacia arriba y en la parte posterior de la cavidad.

1. Encimera de vitrocerámica 2. Panel de mandos 3. Rejilla estante del horno 4. Asadora o plano de cocción 5. Patitas regulables 6. Guías de deslizamiento 7. Posición 5 8. Posición 4 9. Posición 3 10. Posición 2 11. Posición 1

Descripción del aparato

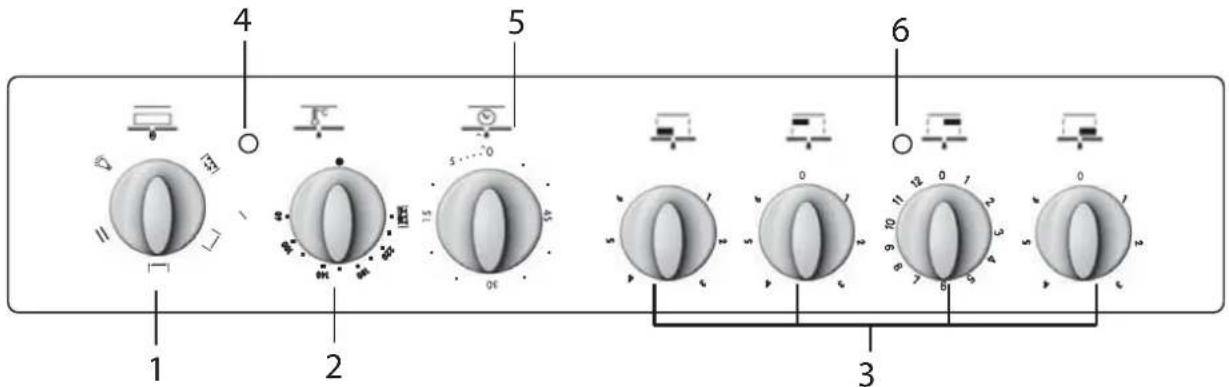

Panel de control

1. Perilla PROGRAMAS 2. Perilla del termostato 3. Las perillas de mando de las instalaciones eléctricas de la encimera 4. La luz piloto del termostato del horno 5. El contador de horas 6. Luz indicadora de funcionamiento de las placas eléctricas

¡Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o traslado, controle que permanezca junto al aparato. ¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad. ¡La instalación del aparato se debe realizar siguiendo estas instrucciones y por personal calificado. ¡Cualquier intervención de regulación o mantenimiento se debe efectuar con la corriente desconectada de la red eléctrica.

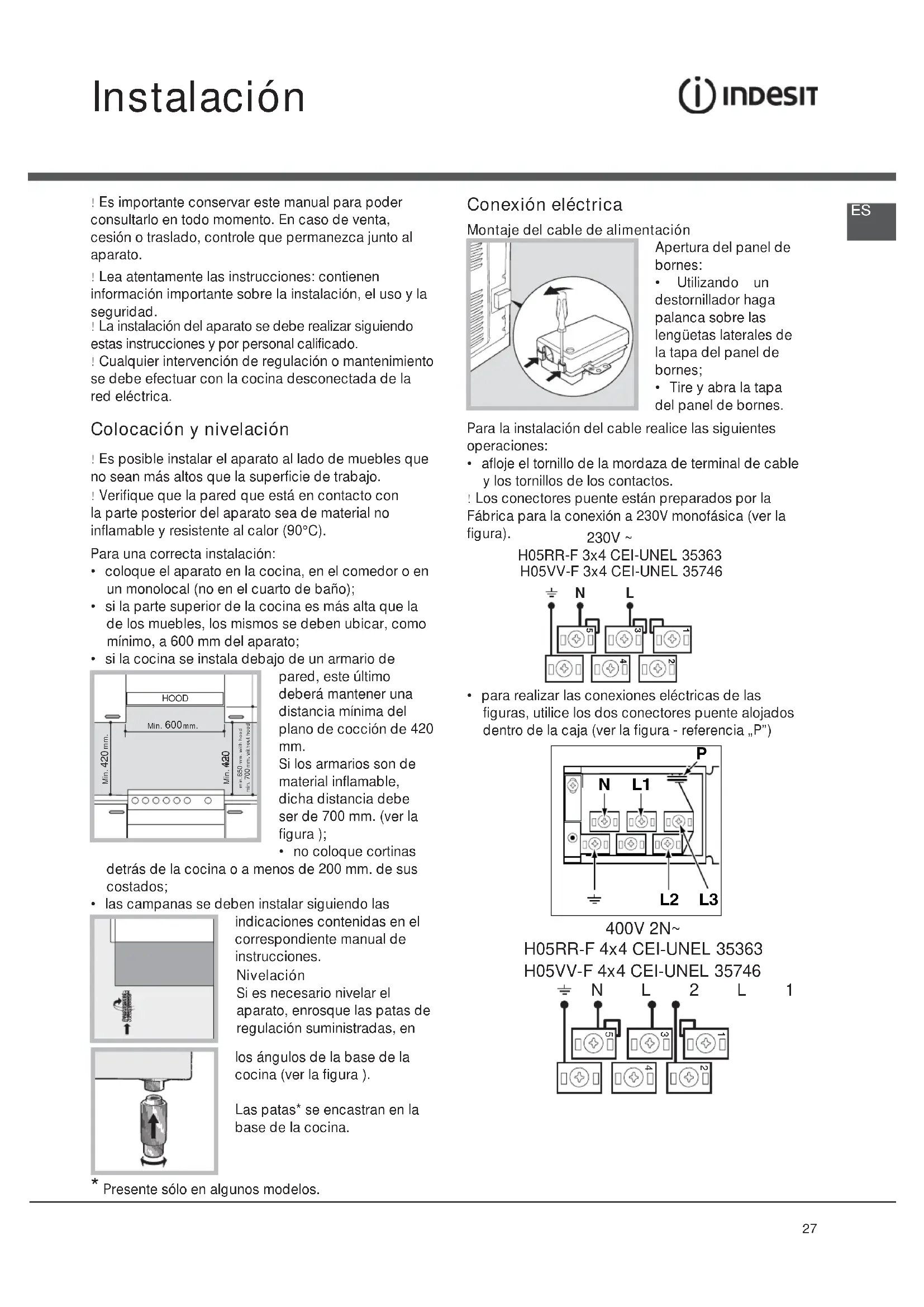

Colocación y nivelación

¡Es posible instalar el aparato al lado de muebles que no sean más altos que la superficie de trabajo. ¡Verifique que la pared que está en contacto con la parte posterior del aparato sea de material no inflamable y resistente al calor (90°C)

Para una correcta instalación:

• coloque el aparato en la cocina, en el comedor o en un monolocal (no en el cuarto de baño);
• si la parte superior de la cocina es más alta que la de los muebles, los mismos se deben ubicar, como mínimo, a 600 mm del aparato;

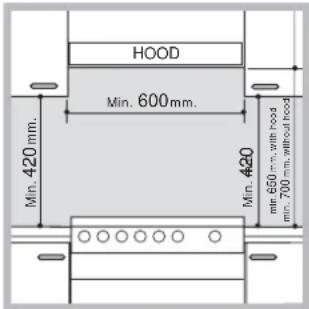

• si la cocina se instala debajo de un armario de

pared, este último deberá mantener una distancia mínima del plano de cocción de 420 mm.

Si los armarios son de material inflamable, dicha distancia debe ser de 700 mm (ver la figura);

• no coloque cortinas

detrás de la cocina o a menos de 200 mm de sus costados; - las campanas se deben instalar siguiendo las

indicaciones contenidas en el correspondiente manual de instrucciones.

Nivelación

Si es necesario nivelar el aparato, enrosque las patas de regulación suministradas, en

los ángulos de la base de la cocina (ver la figura).

Las patas* se encastran en la base de la cocina.

• Presente sólo en algunos modelos.

Conexión eléctrica

Montaje del cable de alimentación

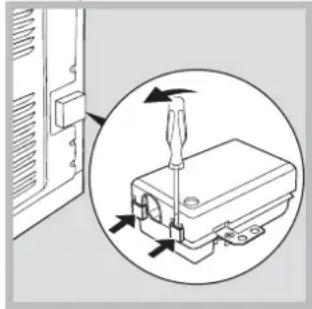

Apertura del panel de bornes:

Utilizando un destornillador haga palanca sobre las lengüetas laterales de la tapa del panel de bornes; tire y abra la tapa del panel de bornes.

Para la instalación del cable realice las siguientes operaciones:

• afloje el tornillo de la mordaza de terminal de cable y los tornillos de los contactos. Los conectores puente están preparados por la fábrica para la conexión a 230V monofásica (ver la figura). 230V ~

H05RR-F 3x4 CEI-UNEL 35363

H05VV-F 3x4 CEI-UNEL 35746

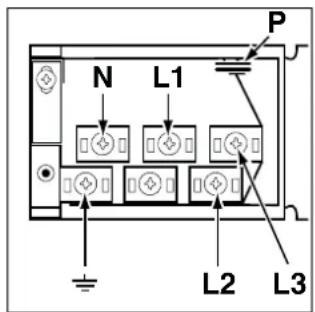

• para realizar las conexiones eléctricas de las figuras, utilice los dos conectores puente alojados dentro de la caja (ver la figura - referencia "P")

400V 2N~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

1

400V 3N~

H05RR-F 5x2.5 CEI-UNEL 35363

H05VV-F 5x2.5 CEI-UNEL 35746

L 1 L

• Fije el cable de alimentación en el correspondiente sujetacable y cierre la tapa.

Conexión eléctrica

Instale en el cable un enchufe normalizado para la energía indicada en la placa de características colocada en el aparato (ver la tabla de datos técnicos).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas NFC 15-100 (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida bajo el valor de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. El cable no debe sufrir pliegues ni compresiones.

El cable debe ser revisado periódicamente y sustituido solo por personal técnico autorizado. La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Aconsejamos limpiar el horno antes de su primer uso siguiendo las indicaciones contenidas en el párrafo "Mantenimiento y cuidados".

TABLE DE CHARACTERISTICAS
Dimensiones del Horno HxLxP	32x43,5x43cm
Volumen	litros 65
Dimensiones u tiles del cajón calientaplatos	ancho 46 cm. profundidad 42 cm.ALTURA 8,5 cm.

Tensión y frecuencia de alimentación

Ver placa de características

La placa de características está situada en el interior de la puerta abatible o, una vez abierto el cajón calienta-platos, en el costado interior izquierdo del mismo.

Encimera eléctrica

Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304

Consumo de energía por convección natural, función de calentamiento: Convención

Normas comunitarias: 2006/95/EC del 12.12.06 (Baja Tensión) y posteriores modificaciones - 2004/108/EC del 15/12/04

(Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/EEC del 22/07/93 y posteriores modificaciones - 2002/96/EC.

1275/2008 (Stand-by/Off mode)

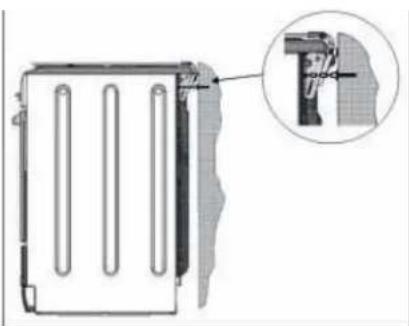

Cadena de seguridad

Para impedir la inclinación accidental del aparato, por ejemplo en caso de que un niño intente trepar la puerta del horno, es NECESARIO instalar la ca

dena de seguridad!

La cocina tiene una cadena de seguridad que debe fijarse a través de un tornillo (no suministrado con la cocina) en la pared detrás del aparato, a la misma altura a la que la cadena está vinculada al aparato.

Elegir el tornillo y el ancla de tornillo según el tipo de material de la pared detrás del aparato. Si la cabeza del tornillo tiene un diámetro inferior a 9 mm, es necesario utilizar una arandela. Para las paredes de cemento se necesita un tornillo de al menos 8 mm de diámetro y 60 mm de longitud.

Asegurar de que la cadena esté vinculada a la pared posterior de la cocina y a la pared, según lo ilustrado en la figura, de manera que esté tensada y paralela al terreno después de la instalación.

Puesta en funcionamiento y uso

Poner en funcionamiento el horno

La primera vez que encienda el horno, hágalo configurar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encontrará. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

¡Antes de usar, quitar las películas de plástico colocadas a los lados del aparato!

¡No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. Utilice la posición 1 del horno solo en caso de cocciones con el asador automático.

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura aconsejada o deseada para ese programa, girando el mando TERMOSTATO. Una lista con las cocciones y las correspondientes temperaturas aconsejadas, se encontrará en la tabla correspondiente (ver Tabla para cocciones al horno).

Durante la cocción es posible:

• modificar el programa de cocción con el mando PROGRAMAS;
• modificar la temperatura con el mando TERMOSTATO; programar la duración y la hora de finalización de la cocción (ver más adelante);
• interrumpir la cocción llevando el mando PROGRAMAS hasta la posición ^ 州

1: Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Piloto TERMOSTATO

Si está encendido, indica que el horno está produciendo calor. Se apaga cuando en el interior del horno se alcanza la temperatura seleccionada. En ese momento, el piloto se enciende y se apaga alternativamente, indicando que el termostato está en funcionamiento y mantiene la temperatura constante.

Luz del horno

Se enciende girando el mando PROGRAMAS hasta cualquier posición diferente de "0" y permanece encendida mientras el horno esté en funcionamiento. Seleccionando con el mando, la luz se enciende sin activar ningún elemento calentador.

Programas de cocción

En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en el programa GRILL, para el cual se aconseja utilizar solo MAX.

Programa HORNO CONVENCIONAL (ESTÁTICO)

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa HORNO DULCE

Se enciende el elemento calentador inferior. Esta posición es aconsejada para retocar la cocción de alimentos (colocados en bandejas para horno) que ya están bien cocidos en la superficie pero internamente estén todavía blandos, o para dulces con cobertura de fruta o mermelada, que requieren un moderado color superficial. Es importante destacar que esta función no permite que se alcance la máxima temperatura en el interior del horno (250°C), por lo tanto, no es aconsejable la cocción de alimentos manteniendo el horno siempre en esta dirección, a menos que se trate de tortas que requieren temperaturas inferiores o iguales a 180°C.

Programa HORNO SUPERIOR

Se enciende el elemento calentador superior. La elevada y directa temperatura del grill permite el inmediato asado superficial de las carnes, con lo que, al impedir el escape de líquidos, las mantiene más tiernas.

Programa GRILL

Se enciende el elemento calentador superior y se pone en funcionamiento el ventilador. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, filetes, solomillo, hamburguesas, etc.

Las cocciones GRILL se deben realizar con la puerta cerrada.

ES

El botón del minutero programador de final de cocción

Algunos modelos poseen un programador de final de cocción.

Para utilizarlo es necesario activar la alarma girando el botón casi un giro completo en sentido horario; luego, volviendo hacia atrás, seleccionar el tiempo deseado, haciendo coincidir con el indicador fijo del tablero el número correspondiente a los minutos prefijados. Al final del tiempo seleccionado, además de la intervención de la alarma, se apaga automáticamente el horno.

Atención: para utilizar el horno en funcionamiento manual, o sea excluyendo el programador de final de

cocción, hacer coincidir el símbolo con el indicador fijo del tablero. Cuando el horno está apagado, el programador de final de cocción se puede usar como un minutero normal.

¡No coloque material inflamable en el compartimento inferior! Asador automático *

Para accionar el asador automático proceda del siguiente modo:

a) coloque la bandeja para la grasa en el 1er piso; b) introduzca el soporte del asador automático en el 3er piso y coloque el espetón introduciéndolo, a través del orificio correspondiente, en el asador automático colocado en la parte posterior del horno; c) accione el asador automático seleccionando la posición con la perilla.

Consejos prácticos para la preparación

En la cocción al horno utilice una sola bandeja o rejilla por vez. La bandeja se coloca en las guías inferiores o superiores según que la cocción necesite mayor calor desde abajo o desde arriba.

Precalentamiento

Cuando sea necesario precalentar el horno, en general, todas las veces que se cocinan alimentos con levadura, es aconsejable utilizar la referencia «horno convencional» que permite alcanzar la temperatura en breve tiempo. Al final del precalentamiento, indicado porque se apaga la luz testigo roja «O», seleccione la referencia de cocción más indicada.

Cocción del pescado y de la carne

Para las carnes blancas, las aves y el pescado utilice temperaturas de 180 °C a 200 °C.

Para las carnes rojas, que deben estar bien cocidas en la parte externa, conservando en su interior el jugo, es importante comenzar con una temperatura inicial alta (200 °C - 220 °C) por un breve tiempo, para después disminuirla.

Por lo general, cuanto más grande es el trozo de asado, menor será la temperatura y más largo el tiempo de cocción. Colocar los trozos de carne en el centro de la parrilla y colocar la grasera por debajo para recoger el jugo.

Colocar bien la parrilla de forma que la carne ocupe el centro del horno. Cuando se necesite calor por debajo, usar el primer nivel inferior. Para obtener asados sabrosos (en particular pato y animales de caza) condimente la carne con tocino o panceta y colóquela en la parte superior.

Preparación de postres y repostería en general

En la cocción de tortas, precaliente siempre el horno. Para evitar que se baje la torta, no abra la puerta durante la cocción.

Uso del grill

Utilice la función "grill" colocando el alimento en el centro de la parrilla (ubicada en el 3.º o 4.º nivel comenzando desde abajo), debido a que resulta encendida solamente la parte central de la resistencia superior.

Utilice el primer nivel, desde abajo, para colocar en él la bandeja suministrada con el aparato, para recoger jugos y/o grasa.

Cuando se utilice dicha función, se recomienda colocar el termostato al máximo. Pero esto no significa que no se pueda utilizar temperaturas inferiores simplemente girando la perilla del termostato hasta la temperatura deseada.

Efectuar la cocción al grill con la puerta del horno cerrada, para obtener, juntamente con los mejores resultados, un sensible ahorro de energía (10% aproximadamente).

Por lo tanto, al utilizar las funciones grill, los mejores resultados se obtienen colocando la parrilla en los últimos niveles comenzando desde abajo (ver la tabla de cocción). Luego, para recoger la grasa y evitar la formación de humo, coloque la bandeja suministrada con el aparato en el primer nivel, desde abajo.

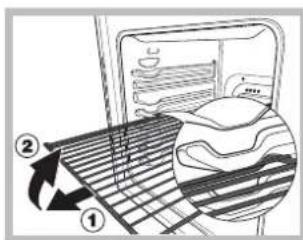

¡ATENCIÓN! El horno no está dotado de un sistema de bloqueo de las parrillas que permita quitarlas sin que sobresalgan del horno (1). Para quitar completamente las parrillas, como se indica en el dibujo,

es suficiente levantarlas cogiéndolas de la parte delantera y tirar (2).

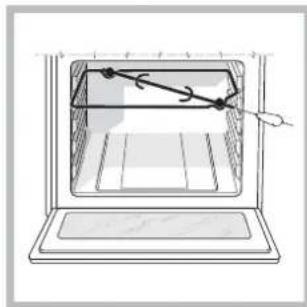

Asador automático

Para accionar el asador automático (ver la figura) ...

1. coloque la grasera en la posición 1;
2. coloque el sostén del asador automático en la posición 4 e introduzca el espetón en el orificio correspondiente

ubicado en la pared posterior del horno;

1. añada el asador automático seleccionando con el mando PROGRAMAS

Tabla de cocción

Posición de la perilla de selección	Comida para cocinar Peso (Kg)	Posición para la cocción en los pisos desde abajo	Tiempo de precalentimiento(minutos)	Posición de la perilla del termostato	Tiempo de cocción(minutos)
1 Convencional	Pato	1	3	15	200
	Asado de ternera o de vaca	1	3	15	200
	Asado de cerdo	1	3	15	200
	Bizcochos (de pastaflora)	-	3	15	180
	Torta glaseada	1	3	15	180
	Lasañas	1	3	10	190
	Cordero	1	2	10	180
	Caballa	1	2	10	180
	Plum-cake	1	2	10	170
	Hojaldre con crema	0.3	3	10	180
	Bizcocho	0.5	3	10	170
	Tortas saladas	1.5	3	15	200
2 Horno Dulce	Tortas leudadas	0,5	3	15	160
	Torta glaseada	1	3	15	180
	Tortas de fruta	1	3	15	180
	Brioches	0,5	3	15	160
3 Horno Superior	Retoques de cocción - 3/4 15	220 -
4 Grill	Lenguados y sepias	1	4	5	Max
	Broquetas de calamares y cangrejos	1	4	5	Max
	Filete de merluza	1	4	5	Max
	Verduras a la parrilla	1	3/4	5	Max
	Bistec de ternera	1	4	5	Max
	Chuletas	1	4	5	Max
	Hamburguesas	1	4	5	Max
	Caballa	1	4	5	Max
	Tostadas	n.° 4	4	5	Max
	Con asador automatico (cuando existe)
	Asado de ternera	1.0	-	5	Max
	Pollo asado	1.5	-	5	Max
	Cordero asado	1.0	-	5	Max

Nota: los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las cocciones al grill, la grasa se coloca siempre en el 1° piso contando desde abajo.

Uso de la encimera de vitrocerámica

¡La cola aplicada sobre las juntas deja algunos restos de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto especial para el mantenimiento, no abrasivo. Durante las primeras horas de configuración, es posible advertir un olor a goma que antes desaparecerá.

Encender y apagar las zonas de cocción

Para encender una zona de cocción, gire en sentido horario el mando correspondiente.

Para apagarla, gire el mando en sentido antihorario hasta el "0".

El piloto FUNCIONAMIENTO DE PLACAS encendido indica que, como mínimo, una placa de la encimera está funcionando.

Las zonas de cocción

En la encimera hay elementos calentadores eléctricos radiantes. Durante el funcionamiento se vuelven de color rojo:

A. Elemento calentador radiante. B. Elemento calentador hilite. C. Luces que indican si la temperatura de los elementos calentadores correspondientes supera los 60 °C, aun si la zona de la encimera ha sido apagada.

Zona de cocción con elementos radiantes. Los elementos calentadores radiantes están constituidos por elementos calentadores circulares que se vuelven rojos antes de 10-20 segundos del encendido.

Posición	Placa normal o rápida
0	Apagado
1	Coción de verduras, pescados
2	Coción de papas (a vape) sopas, garbanzos, porotos
3	ParaContinuar la cocación de grandes cantidades de alimentos, minestrones
4	Asar (mediano)
5	Asar (fuerte)
6	Dorar o alcancar el hervor en poco tiempo

Descripción de las zonas de cocción HILITE. Descripción de

Los elementos calentadores hilite están constituidos por elementos calentadores circulares que se vuelven rojos antes de 10 segundos del encendido.

Los elementos calentadores hilite están constituidos por elementos calentadores circulares que garantizan

una distribución uniforme de la temperatura además de las ventajas características de los elementos calentadores hilite. Las lámparas hilite emiten instantáneamente una gran cantidad de luz y calor cuyas ventajas prácticas son: - rápido calentamiento (con respecto a un quemador a gas) - rápido enfriamiento - temperatura uniforme en toda la superficie (gracias a los elementos calentadores circulares). Debido a que son similares a las otras zonas de cocción, son fáciles de usar. Basta consultar las tablas de cocción contenidas en el manual de uso.

Consejos prácticos para el uso de la encimera

• Utilice ollas con fondo plano y de gran espesor para asegurar que se adhieran perfectamente a la zona calentadora;

• utilice ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible;

• controle que el fondo de las ollas esté siempre perfectamente seco y limpio: así, la adherencia a las zonas de cocción será óptima y tanto las ollas como las zonas de cocción se conservarán mejor;
• evite utilizar las mismas ollas usadas en los quemadores a gas: la concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, en consecuencia, pierde adherencia;
• nunca deje una zona de cocción encendida sin una olla porque podría dañarse.

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• La encimera de vitrocerámica resiste las variaciones de temperatura y los golpes. No obstante, recuerde que cuchillas o utensilios de casa afilados pueden romper la superficie de la encimera. Si esto sucede, desenchufe inmediatamente la casa, llame solamente a un centro de asistencia técnica autorizado y exija el uso de repuestos originales. No respetar estas condiciones puede afectar la seguridad del aparato.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• El manual pertenece a un aparato de clase 1 (aislado) o clase 2 - subclase 1 (empotrado entre dos muebles).
• Mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del aparato.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Utilice siempre guantes de horno para introducir o extraer recipientes.
• No utilice líquidos inflamables (alcohol, bencina, etc.) cerca del aparato cuando está en funcionamiento.
• No coloque material inflamable en el compartimento inferior de depósito o en el horno: si el aparato se pone en configuración inadvertidamente, podría incendiarse.
• Cuando el aparato no se usa, controle siempre que los mandos estén en la posición.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica.
• No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato.
• Si la cocina se coloca sobre un pedestal, tome las precauciones necesarias para que el aparato no se resbale de dicho pedestal.
• No coloque material inflamable en el compartimento inferior.
• Las superficies internas del cajón (cuando existe) pueden
• calentarse.
• Si la cocina se coloca sobre un pedestal, tome las precauciones necesarias para que el aparato no se resbale de dicho pedestal.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE) establece que los electrodomésticos no se deben eliminar junto con los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir posibles daños para la salud y el medio ambiente. El símbolo del contenedor tachado se incluye en todos los productos para recordar la obligación de recolección separada.

Los electrodomésticos en desuso se podrán entregar al servicio de recolección, llevarlos a las zonas comunes especiales o, si está previsto por la ley nacional en la materia, devolverlos a los revendedores con el objeto de adquirir nuevos productos equivalentes.

Todos los principales productores de electrodomésticos están creando y administrando sistemas de recolección y eliminación de los aparatos en desuso.

Ahorrar y respetar el medioambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones GRILL, DOBLE GRILL y GRATIN con la puerta cerrada: se obtendrán los mejores resultados y también un sensible ahorro de energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Mantenimiento y cuidados

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar el horno

Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas. - El interior del horno se debe limpiar preferentemente cada vez que se utilice, cuando aún está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos. - Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rascadores metálicos afilados que puedan rayar la superficie y quebrar el vidrio. - Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajillas). - La limpieza del panel de control se debe realizar con una esponja no abrasiva o con un paño suave.

Controlar las juntas del horno

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano. Es aconsejable no usar el horno hasta que no haya sido reparada.

Para sustituir la bombilla de iluminación del horno

1. Después de haber desconectado el horno de la red eléctrica, quite la tapa de vidrio del portalámparas (ver la figura).
2. Extraiga la bombilla y sustitúyala con una análoga: voltaje de 230V, potencia de 25 W, casquillo E 14.
3. Vuelva a colocar la tapa y a

conectar el horno a la red eléctrica.

¡No utilice la lámpara del horno para iluminar ambientes.

Limpiar la encimera de vitrocerámica

¡Evite el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, pueden rayar inmediatamente la superficie.

• Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola bien con un papel absorbente para cocina.
• Si la encimera está particularmente sucia, frótela con un producto específico para la limpieza de las superficies vitrocerámicas, enjuáguela y séquela.
• Para eliminar las acumulaciones de suciedad más consistentes utilice la rasqueta especial (no suministrada con el aparato). Intervenga lo antes posible, sin esperar que el aparato se enfríe para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable especial para encimeras de vitrocerámica, empapada en agua y jabón.
• Si sobre la encimera se hubieran fundido accidentalmente objetos o materiales como plástico o azúcar, elimínelos inmediatamente con la rasqueta, cuando la superficie está toda caliente.
• Una vez limpia, la encimera se puede tratar con un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de escurrimientos durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío.
• Recuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían incrustarse durante la siguiente cocción.

Limpiar el acero inoxidable

Si el acero inoxidable se deja mucho tiempo en contacto con agua muy calcárea o con productos de limpieza que contengan fósforo, puede mancharse. Se aconseja enjuagar abundantemente y secar con cuidado.

Producto de limpieza Lungares de vente
Rasqueta Hojas de recambio	Bricolage en Grandes superficies, Ferreterias, Drogueriás
Clean, Vitroceramic, Sidol Inox	Grandes superficies, Supermercados, Drogueriás
SWISSCLEANER Kuhn-Riko	Espanola

Desmontaje y montaje de la puerta del horno:

1. Abrir la puerta.
2. Girar totalmente hacia atrás los ganchos de las bisagras de la puerta del horno (ver Foto).

1. Cerrar la puerta hasta el tope del gancho (la puerta queda abierta a aproximadamente 40°, ver Foto).

1. Pulsar los dos botones situados en el perfil superior y extraer el perfil (ver Foto).

1. Sacar la placa de vidrio y realizar la limpieza como se indica en el capítulo: "Mantenimiento y cuidados".

1. Volver a colocar el vidrio.

ADVERTENCIA! El horno no debe ser operado con el cristal interior de la puerta quitada!

ADVERTENCIA! Al volver a montar la puerta, insertar el cristal interior de forma que el texto escrito en el panel no se invierta y pueda ser fácilmente legible.

1. Volver a colocar el perfil; se debe advertir un click cuando adopte la posición correcta.
2. Abrir la puerta por completo.
3. Cerrar las abrazaderas (ver Foto).

1. Ahora será posible cerrar la puerta por completo para utilizar el horno normalmente.

Limpieza vapor asistida del horno:

Este método de limpieza se recomienda especialmente después de cocinar alimentos muy grasos (carne asada).

Este proceso de limpieza permite facilitar la eliminación de la suciedad de las paredes del horno mediante la generación de vapor de agua que se crea en el interior de la cavidad, haciendo la limpieza más fácil.

¡Importante! Antes de empezar la limpieza a vapor: - Eliminar los residuos de comida y la grasa de la parte inferior del horno. - Retire los accesorios (rejillas y bandejas de goteo).

Realizadas las operaciones anteriores, se recomienda el siguiente procedimiento:

1. Vierta 300 ml de agua en la bandeja para hornear y colóquela en el estante inferior. En los modelos en que la bandeja de goteo no está presente, use una bandeja de horno y colóquela en la parrilla en el estante inferior;
2. Seleccionar la función del horno: HORNO DULCE y ajustar la temperatura a 100 °C.
3. Mantenerlo en el horno durante 15 minutos;
4. Apagar el horno;
5. Una vez enfriado el horno, puede abrir la puerta para completar la limpieza con agua y un paño húmedo;
6. Eliminar el agua residual de la cavidad al terminar la limpieza.

En el caso de la limpieza a vapor hecha después de la cocción, especialmente si la grasa o la suciedad es difícil de quitar, puede ser necesario completar la limpieza con el método tradicional descrito en el párrafo anterior.

¡Realizar la limpieza solo en el horno frío!

Asistencia

Atención:

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento.

Los mismos se comunican en el display mediante mensajes como: "F" seguido por nombres.

En estos casos es necesaria la intervención del servicio de asistencia técnica.

¡No llame nunca a técnicos no autorizados!

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España. Para otros países de habla hispana, consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes

Mano de obra de los técnicos

Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

• Presente en algunos modelos.

Para ligar una zona de cocción, rodar en sentido horario el selector correspondiente.

Estas advertencias son proporcionadas por razones de seguridad y deben ser leídas con atención.

Seguridad general

¡Nunca recurra a técnicos no autorizados!

Comunique:

• tipo de avería;
• el modelo de la máquina (Mod.);
• el número de serie (S/N);

Estas últimas informaciones se encuentran en la placa de identificación situada en el aparato.
