71ESPAÑOL ATENCIÓN ¡LAS SUPERFICIES SE PUEDEN CALENTAR MUCHO! ¡SIEMPRE SE DEBEN USAR GUANTES DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las supercies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación). Asegúrense que los niños sean conscientes de estos peligros y mantenerlos alejados del fogón durante su funcionamiento.

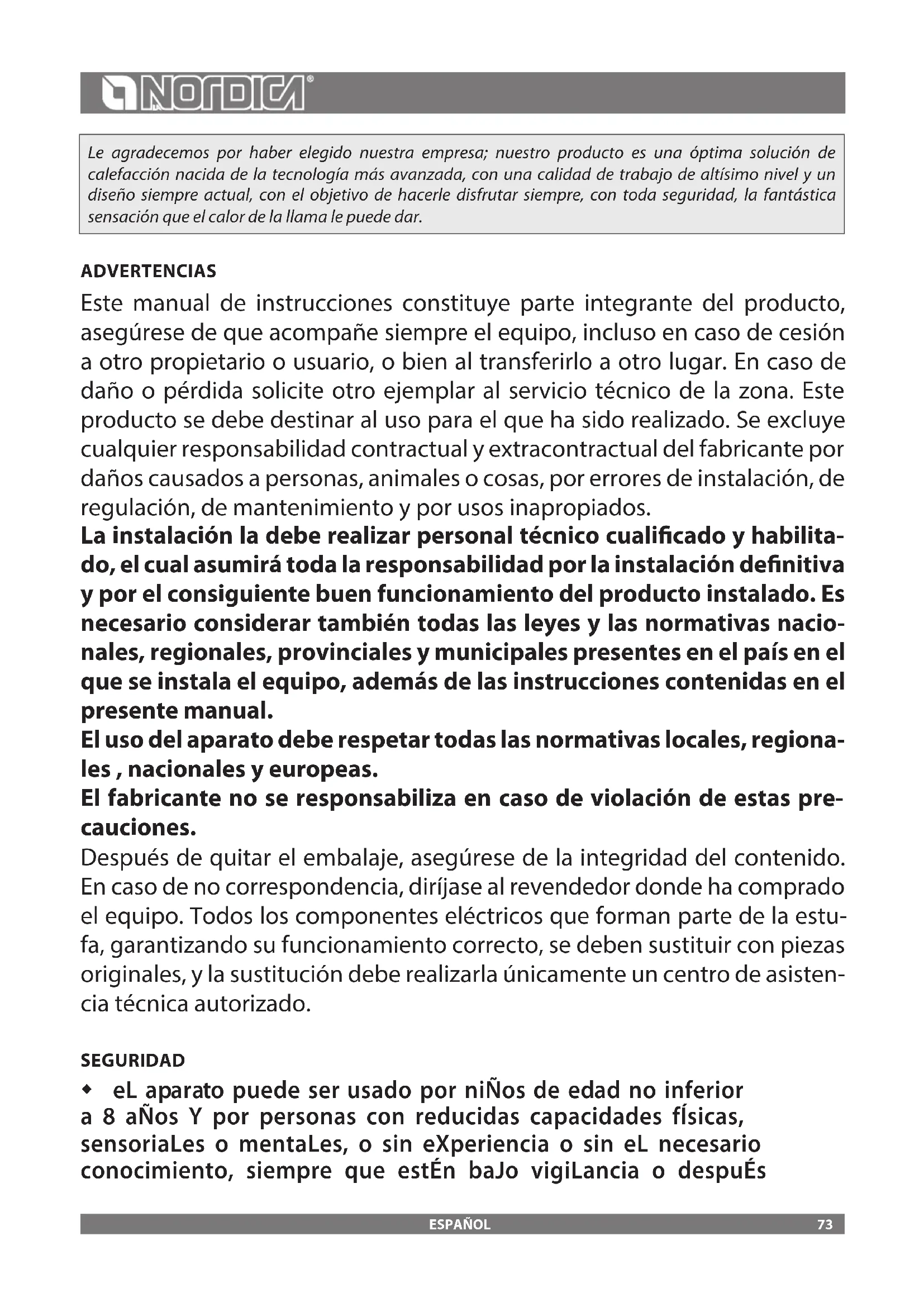

DECLARACIÓN DE CONFORMIDAD DEL FABRICANTE

NORMAS PARA LA INSTALACIÓN

LA INSTALACIÓN DEL TERMOPRODUCTO Y DE LOS EQUIPOS AUXILIARES, CORRESPONDIENTES A LA INSTALACIÓN DE CALEFACCIÓN, DEBE CUMPLIR CON LAS NORMAS Y REGLAMENTOS VIGENTES Y CON TODAS LAS DISPOSICIONES ESTABLECIDAS POR LA LEY. LA INSTALACIÓN, LAS RESPECTIVAS CONEXIONES DE LA INSTALACIÓN, LA PUESTA EN SERVICIO Y EL CONTROL DEL FUNCIONAMIENTO CORRECTO DEBEN SER LLEVADOS A CABO A LA PERFECCIÓN POR PERSONAL PROFESIONALMENTE AUTORIZADO, CONFORME A LAS NORMAS VIGENTES, YA SEAN NACIONALES, REGIONALES, PROVINCIALES Y LOCALES, DEL PAÍS EN EL QUE SE HA INSTALADO EL EQUIPO, ASÍ COMO A ESTAS INSTRUCCIONES. LA INSTALACIÓN DEBE SER REALIZADA POR PERSONAL AUTORIZADO, QUE DEBE ENTREGAR UNA DECLARACIÓN DE CONFORMIDAD DE LA INSTALACIÓN AL COMPRADOR, EL CUAL ASUMIRÁ TODA LA RESPONSABILIDAD DE LA INSTALACIÓN DEFINITIVA Y DEL CONSIGUIENTE BUEN FUNCIONAMIENTO DEL PRODUCTO INSTALADO. La estufa se encuentra ensamblada y lista para la conexión y debe ser conectada mediante un racor al conducto de salida de humos presente en la casa. El racor debe ser, si es posible, corto, rectilíneo, horizontal o colocado en un tramo ligeramente hacia arriba. Las conexiones deben ser estancas. Antes de la instalación, realizar los controles siguientes:

• salida de humos SUPERIOR - POSTERIOR - LATERAL;

• compruebe si la capacidad de la estructura es adecuada para el peso de su equipo. En caso de capacidad insuciente es necesario tomar oportunas medidas. La responsabilidad de LaNORDICA S.p.A. se limita al suministro del aparato.

• Asegurarse de que el suelo pueda sostener el peso del aparato y realizar un aislamiento adecuado caso de estar fabricado en material inamable (DIMENSIONES SEGÚN CADA NORMA LOCAL).

• Asegurarse de que en el ambiente donde se instale haya una ventilación adecuada (presencia de toma de aire), es por tanto fundamental prestar atención a ventanas y puertas estancas (juntas estancas).

• EVITAR LA INSTALACIÓN EN AMBIENTES CON PRESENCIA DE CONDUCTOS DE VENTILACIÓN COLECTIVA, CAMPANAS CON O SIN EXTRACTOR, APARATOS DE GAS DE TIPO B, BOMBAS DE CALOR O LA PRESENCIA DE APARATOS CUYO FUNCIONAMIENTO SIMULTÁNEO PUEDA PONER EN DEPRESIÓN EL AMBIENTE (ref. Norma UNI 10683).

• Asegurarse de que el humero y los tubos a los que se conecte el aparato sean idóneos, NO ESTÁ PERMITIDA LA CONEXIÓN DE MÁS DE UN EQUIPO A LA MISMA CHIMENEA.

• El diámetro de la apertura para la conexión al conducto de salida de humos debe corresponder por lo menos al diámetro del conducto de humos. La apertura debería estar provista de una conexión de pared para introducir el tubo de descarga y una aro.

• La instalación debe permitir el acceso para la limpieza y el mantenimiento del producto y de la chimenea. A EMPRESA LANORDICA S.P.A. DECLINA TODA RESPONSABILIDAD POR DAÑOS, CAUSADOS POR LA INSTALACIÓN, A COSAS Y/O PERSONAS. ADEMÁS NO SE RESPONSABILIZA DE MODIFICACIONES DEL PRODUCTO EFECTUADAS SIN AUTORIZACIÓN, ASÍ COMO DEL USO DE REPUESTOS NO ORIGINALES. INFORME AL DESHOLLINADOR HABITUAL LOCAL ACERCA DE LA INSTALACIÓN DEL PRODUCTO, PARA QUE PUEDA COMPROBAR LA CORRECTA INSTALACIÓN Y LA EFICIENCIA DE LA CONEXIÓN AL CONDUCTO DE SALIDA DE HUMOS. 76ESPAÑOL SEGURIDAD ANTIINCENDIO DURANTE LA INSTALACIÓN DEL PRODUCTO SE DEBEN CUMPLIR LAS SIGUIENTES MEDIDAS DE SEGURIDAD: a) para asegurar un aislamiento térmico adecuado, debe respetarse la distancia mínima de seguridad desde la parte trasera y desde ambos lados de construcciones y objetos inamables y sensibles al calor (muebles, revestimientos de madera, telas, etc.) (véase Figura 4 - A-B). TODAS LAS DISTANCIAS MÍNIMAS DE SEGURIDAD SE MUESTRAN EN LA PLACA TÉCNICA DEL PRODUCTO Y NO DEBEN SER EMPLEADAS MEDIDAS INFERIORES A ESTAS (Véase DECLARACIÓN DE PRESTACIÓN). b) Delante de la puerta del fogón, en el área de radiación de la misma no debe haber ningún objeto o material de construcción inamable y sensible al calor a menos de véase Figura 4 - A de distancia. Dicha distancia puede reducirse a 40 cm si se instala una protección, ventilada en el respaldo y resistente al calor, que cubra por completo el objeto entero que se ha de proteger. c) En caso el producto sea instalado sobre un PISO DE MATERIAL INFLAMABLE, DEBERÁ SER APLICADA UNA SUBCAPA IGNÍFUGA. PISOS ECHOS EN MATERIAL INFLAMABLE, como moquette, parquet o corcho etc, DEBERÁN SER CUBIERTOS POR UNA CAPA DE MATERIAL NO INFLAMABLE, por ejemplo cerámica o piedra, vidrio o acero etc. (dimensiones según cada norma local). La subcapa debe sobresalir por atraz de almenos 30 cm por lado y por adelante 50 cm mas allá de la abertura de la puerta de carga (Figura 4 - B). D NO DEBEN COLOCARSE ENCIMA DEL PRODUCTO COMPONENTES INFLAMABLES (como muebles o armarios suspendidos). EL PRODUCTO DEBE FUNCIONAR SIEMPRE CON EL CENICERO INTRODUCIDO. LOS RESIDUOS SÓLIDOS DE LA COMBUSTIÓN CENIZAS DEBEN RECOGERSE EN UN RECIPIENTE HERMÉTICO Y RESISTENTE AL FUEGO. NUNCA ENCIENDA LA ESTUFA SI HAY EMISIONES DE GAS O VAPORES COMO COLA PARA LINÓLEO, GASOLINA ETC.. NO DEPOSITE MATERIALES INFLAMABLES CERCA DE ELLA. DURANTE LA COMBUSTIÓN SE DESARROLLA UNA ENERGÍA TÉRMICA QUE IMPLICA UN MARCADO CALENTAMIENTO DE LAS SUPERFICIES, DE LA PUERTA Y DEL CRISTAL DEL HOGAR, ASÍ COMO DE LAS MANILLAS DE LAS PUERTAS O DE LOS MANDOS, DEL TUBO DE HUMOS Y DE LA PARTE ANTERIOR DEL APARATO. EVITE EL CONTACTO CON DICHOS ELEMENTOS SIN EL ADECUADO VESTUARIO O ACCESORIOS DE PROTECCIÓN GUANTES RESISTENTES AL CALOR, DISPOSITIVOS DE MANDO.INFORME A LOS NIÑOS ACERCA DE ESTOS PELIGROS Y MANTÉNGALOS LEJOS DEL HOGAR MIENTRAS ESTÉ FUNCIONANDO. SI SE UTILIZA UN COMBUSTIBLE EQUIVOCADO O DEMASIADO HÚMEDO, PUEDEN FORMARSE SEDIMENTOS CREOSOTA EN EL CONDUCTO DE SALIDA DE HUMOS, Y POR CONSIGUIENTE EL POSIBLE INCENDIO DEL CONDUCTO MISMO.

SI SE PRODUCE UN INCENDIO EN LA CONEXIÓN O EN EL CONDUCTO DE SALIDA DE HUMOS: a) Cierre la puerta de carga y del cenicero. b) Cierre los reguladores del aire comburente. c) Apáguelo utilizando extintores de anhídrido carbónico (CO

en polvo). d) Solicite la intervención inmediata de los Bomberos. NO APAGUE EL FUEGO UTILIZANDO CHORROS DE AGUA. CUANDO EL CONDUCTO DE HUMOS TERMINA DE QUEMAR, PIDA A UN ESPECIALISTA QUE LO REVISE PARA DETECTAR POSIBLES GRIETAS O PUNTOS PERMEABLES.

ESPAÑOL Requisitos de infoRmación que deben cumpliR los apaRatos de calefacción de combustible sólido (ReGlamento (ue) 2015/1185 de la comisión) Identicador(es) del modelo Funcionalidad de calefacción indirecta NO Potencia caloríca directa Potencia caloríca indirecta Combustible Madera en tronco, contenido de humedad ≤25 % Eciencia energética estacional de calefacción de espacios Emisiones resultantes de la calefacción de espacios a potencia caloríca nominal(*) Emisiones resultantes de la calefacción de espacios a potencia caloríca mínima(*) Potencia caloríca nominal Potencia caloríca mínima (indicativa) N.A. N.A. Eciencia útil a potencia caloríca nominal Eciencia útil a potencia caloríca mínima (indicativa) N.A. N.A. Consumo auxiliar de electricidad - A potencia caloríca nominal Consumo auxiliar de electricidad - A potencia caloríca mínima Consumo auxiliar de electricidad - En modo de espera Tipo de control de potencia caloríca/de temperatura interior Potencia caloríca de un solo nivel, sin control de temperatura interior Otras opciones de control --- (*)PM = partículas, OGC = compuestos orgánicos gaseosos, CO = monóxido de carbono, NOx = óxidos de nitrógeno 78ESPAÑOL

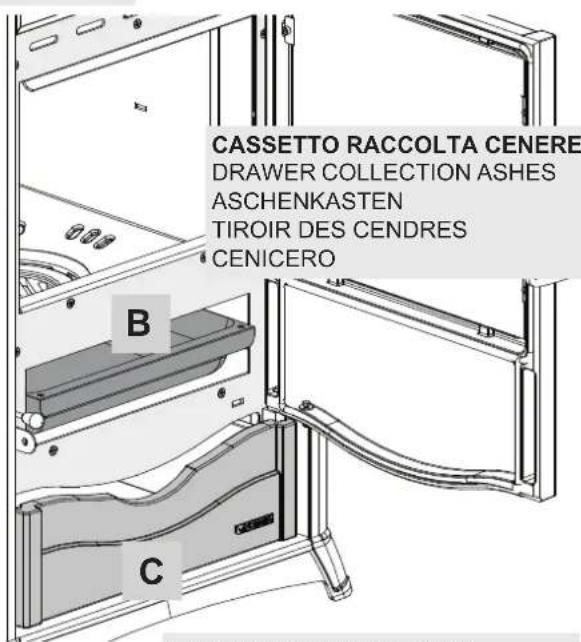

Las estufas chimenea de La Nordica son adecuadas para calentar viviendas por algunos períodos. Como combustibles se utilizan cepas de leña. La estufa es un aparato de combustión de forma intermitente. La estufa chimenea está constituida por placas de plancha de acero galvanizado, y según las versiones de cerámica termo radiante y placas de piedra ollar. El hogar está completamente revestido de placas de fundición, la parte posterior es extraíble. Gracias a los agujeros calibrados, que se encuentran en esta última, se garantiza un aporte de aire precalentado en el interior del hogar, obteniendo de esta manera una poscombustión que aumenta el rendimiento y reduce las emisiones de los gases incombustos. En la parte interior del mismo se encuentra una rejilla de fundición giratoria extraíble. Bajo de la rejilla del hogar hay un cajón para recuperar la ceniza, que se extrae fácilmente también (Figura 8 Pos. B). Debajo de la rejilla del fogón está ubicado un cajón extraíble portaleña (Figura 8 Pos. C). El vidrio cerámico de la puerta, en una sola pieza (resistente hasta 700 ºC), permite una fascinante vista sobre las llamas ardientes e impide cualquier salida de chispas y humo. ACCESORIOS

• Por convección (70% aproximadamente): el pasaje del aire a través de la doble cubierta de la estufa dispersa calor en el ambiente.

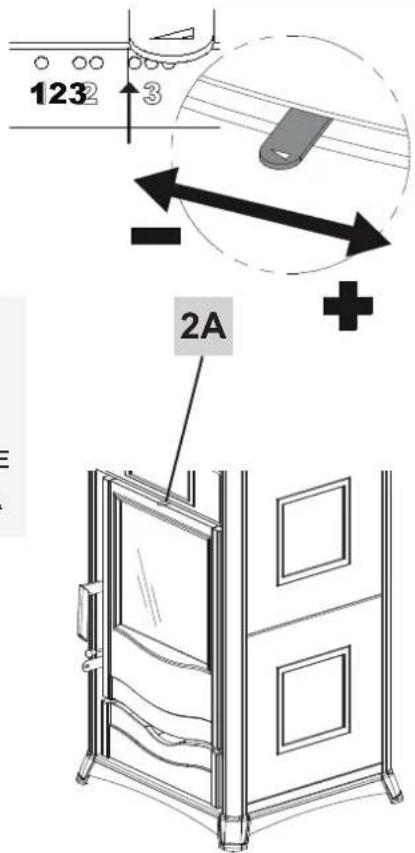

• Por irradiación (30% aproximadamente): el calor se irradia en el ambiente a través del cristal panorámico y las supercies externas calientes de la estufa (ver capitulo DETERMINACIÓN DE LA POTENCIA TÉRMICA). La estufa cuenta con reguladores para el aire primario y secundario, por medio de los cuales se regula el aire de combustión. 1A - Regulador de aire PRIMARIO (Figura 6) El registro, ubicado debajo a la izquierda de la puerta del hogar, regula el pasaje de aire primario a través del cenicero y de la rejilla, en dirección del combustible . El aire primario es necesario para el proceso de combustión. El cenicero debe ser vaciado regularmente, de manera que la ceniza no impida la entrada de aire primario para la combustión. El aire primario permite también mantener vivo el fuego. Durante la combustión de leña, el registro del aire primario debe abrirse solo un poco, ya que sino arde muy rápidamente y la estufa se puede sobrecalentar. Con la palanca toda hacia fuera, el registro está abierto, con la palanca introducida el registro está cerrado (ver capitulo FUNCIONAMIENTO NORMAL). 2A - Regulador de aire SECUNDARIO (Figura 6) Sobre la puerta del hogar está ubicado el regulador del aire secundario. Este regulador se debe abrir (desplazado hacia la derecha) de manera particular, para la combustión de la leña (er capitulo FUNCIONAMIENTO NORMAL). La regulación de los reguladores necesaria para obtener un rendimiento caloríco nominal es la siguiente: Consumo horario en kg/h 1A - Aire PRIMARIO 2A - Aire SECUNDARIO Aire TERZIARIO ROSSELLA Plus Forno EVO 2,4 ABIERTO 2/3 ABIERTO Figura 6 Pos.3 PRECALENTADO NICOLETTA Forno EVO 2,2 ABIERTO 2/3 ABIERTO Figura 6 Pos.3 PRECALIBRADO 79ESPAÑOL

Denición según : Sistema constructivo Potencia nominal (útil) en kW Rendimiento en % Diámetro tubo salida humo in mm Conducto de salida de humos: Altura ≥ (m)- dimensiones min (mm) Depresión a rendimiento caloríco nominal en Pa (mm H

Consumo horario leña en kg/h (contenido de agua máx. 20%) CO medido al 13% de oxígeno en % Emisión de gases de descarga en g/s - leña Temperatura de gases de descarga en °C Dimensiones de la apertura del fogón en mm (L x P) Dimensiones del cuerpo de fogón / plano fogón en mm (L x H x P) Dimensiones del horno in mm (L x H x P) Tipo de rejilla Plana, giratoria desde exterior Altura estufa en mm Ancho estufa en mm Profundidad estufa (con manillas) en mm Peso en kg Capitulo DIMENSIONES Distancias de seguridad antiincendios Capitulo SEGURIDAD ANTINCENDIO

con posibilidad de calentamiento (30 kcal/h x m

(*) Los valores propuestos son indicativos. De cualquier manera la instalación se debe dimensionar y controlar según método general de calculo de la UNI EN13384-1 u otros métodos de eciencia probada. (**) Para edificios cuyos aislamiento térmico no corresponde a los requisitos del Reglamento sobre la protección del calor, la capacidad de calefacción de los locales es: tipo de construcción favorable (30 kcal/h x m

); tipo de construcción menos favorable (40 kcal/h x m

); tipo de construcción desfavorable (50 kcal/h x m

El volumen de calefacción aumenta con un aislamiento térmico que sea conforme con las disposiciones sobre la protección del calor. En caso de interrupciones superiores a 8 horas, con calefacción temporal, la capacidad de calefacción disminuye el 25% aproximadamente. LOS DATOS TÉCNICOS DECLARADOS SE OBTUVIERON UTILIZANDO MADERA DE HAYA DE CATEGORÍA “A1” DE ACUERDO A LA NORMA UNI EN ISO 17225-5 Y A LA HUMEDAD INFERIOR DEL 20%. EL USO DE OTRAS ESPECIES PODRÍA REQUERIR DE AJUSTES ESPECÍFICOS Y PODRÍA CAUSAR DIFERENTES RENDIMIENTOS DEL PRODUCTO. Rossella Plus Forno EVO Nicoletta Forno EVO EN 13240 EN 13240

POSICIÓN DEL CAPUCHÓN

CONEXIÓN CON LA CHIMENEA

CONEXIÓN CON EL CONDUCTO DE HUMO DE UNA CHIMENEA O DE UN HOGAR ABIERTO

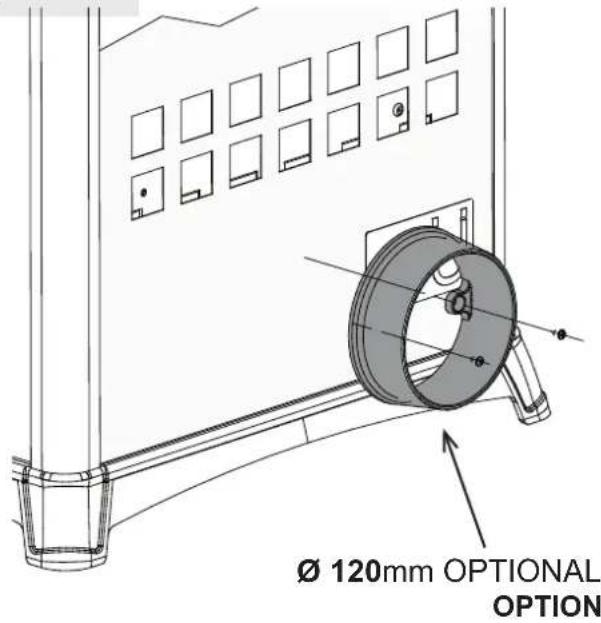

VENTILACIÓN y AIREACIÓN DE LOS LOCALES DE INSTALACIÓN

Los combustibles admitidos son cepas de leña. Debe ser utilizada exclusivamente leña seca (contenido de agua máx. 20%). Deberían ser cargados como máximo 2 o 3 cepos de leña por vez. Los troncos de leña deben poseer una longitud de unos 20 – 30 cm y una circunferencia de 30 – 35 cm máx. LOS PEQUEÑOS TRONCOS DE MADERA PRENSADOS NO RESINADOS, DEBEN UTILIZARSE CON CAUTELA PARA EVITAR SOBRECALENTAMIENTOS PERJUDICIALES PARA EL APARATO, PUESTO QUE TIENEN UN PODER CALORÍFICO ELEVADO. La leña utilizada como combustible debe tener un contenido de humedad inferior al 20%, que se obtiene ubicándola en un lugar seco y ventilado (por ejemplo debajo de un tinglado), con un tiempo de secado de al menos un año (leña tierna) o de dos años (leña dura).

contenido húmedo tiene además la desventaja, al disminuir la temperatura, de hacer condensar el agua primero en el hogar y luego en la chimenea. La madera fresca contiene alrededor del 60% de H

O, por lo tanto no es adecuada para ser quemada. Hay que guardar dicha leña en un lugar seco y ventilado (por ejemplo, debajo de un tinglado) durante por lo menos dos años antes NO SE PUEDEN QUEMAR: RESIDUOS DE CARBÓN, RECORTES, RESIDUOS DE CORTEZA Y PANELES, MADERA HÚMEDA O TRATADA CON PINTURAS, MATERIALES DE PLÁSTICO; EN ESTE CASO NO TIENE VALIDEZ LA GARANTÍA DEL APARATO. ESTÁ PROHIBIDA LA COMBUSTIÓN DE LOS RESIDUOS

ATENCIÓN: EL USO CONTINUO Y PROLONGADO DE MADERA MUY RICA DE ACEITES AROMÁTICOS (P.EJ. EUCALIPTO, MIRTO, ETC.) CAUSA EL DETERIORO (EXFOLIACIÓN) RÁPIDO DE LOS COMPONENTES DE FUNDICIÓN DEL PRODUCTO. Los datos técnicos declarados se obtuvieron utilizando madera de haya de categoría “A1” de acuerdo a la norma UNI EN ISO 17225-5 y a la humedad inferior del 20%. El uso de otras especies podría requerir de ajustes especícos y podría causar diferentes rendimientos del producto. 83ESPAÑOL ENCENDIDO IMPORTANTE: Durante el primer encendido es inevitable que se produzca un olor desagradable (debido al secado de las colas presentes en la junta o a las pinturas de protección), que desaparece tras un breve utilizo. DE TODAS MANERAS DEBE SER GARANTIZADA UNA ADECUADA VENTILACIÓN DEL AMBIENTE. DURANTE EL PRIMER ENCENDIDO ES ACONSEJABLE INTRODUCIR UNA CANTIDAD REDUCIDA DE COMBUSTIBLE Y AUMENTAR LENTAMENTE EL RENDIMIENTO CALORÍFICO DEL APARATO. ESTÁ PROHIBIDO TODAS LAS SUSTANCIAS LÍQUIDAS COMO POR EJEMPLO ALCOHOL, GASOLINA, PETRÓLEO Y SIMILARES. NUNCA ENCENDER EL APARATO CUANDO HAYA GASES COMBUSTIBLES EN EL AMBIENTE. Para efectuar un correcto primer encendido de los productos tratados con pintura para elevadas temperaturas, es necesario saber lo siguiente:

• los materiales de fabricación de los productos utilizados no son homogéneos, tienen partes de fundición, de acero, de refractario y de mayólica;

• la temperatura a la cual está sujeto el cuerpo del producto no es homogénea: de una zona a la otra se detectan temperaturas variables desde los 300°C hasta los 500°C;

• durante su vida útil, el producto se somete a ciclos alternados de encendido y de apagado durante el mismo día y a ciclos de uso intenso o de reposo total con el cambio de estación;

• la estufa nueva, antes de poderse considerar lista para el uso, debe ser sometida a diferentes ciclos de encendido para permitir a todos los materiales y a la pintura de completar los diferentes esfuerzos elásticos;

• especialmente al principio podrán haber olores típicos de los metales sometidos a un gran esfuerzo térmico y de pintura todavía fresca. Por tanto es muy importante cumplir, en la fase de encendido, con lo siguiente:

1. Comprobar que sea garantizado un fuerte intercambio de aire en el lugar donde está instalado el aparato.

2. En los primeros encendidos, no cargar excesivamente la cámara de combustión (mitad de la cantidad indicada en el manual de instrucciones) y mantener el producto encendido por al menos 6-10 horas seguidas con los reguladores abiertos menos de como indicado en el manual de instrucciones.

3. Repetir esta operación por lo menos 4-5 o más veces, según su disponibilidad.

4. Sucesivamente cargar siempre más (siguiendo de todos modos lo que se muestra en el manual de instrucciones en relación a la carga máxima) y mantener encendido, si es posible, por un tiempo largo evitando, por lo menos en la fase inicial, ciclos de encendido-apagado de breve duración.

5. NO APOYAR, DURANTE LOS PRIMEROS ENCENDIDOS, NINGÚN OBJETO ARRIBA DE LA ESTUFA Y ESPECIALMENTE

SOBRE LAS SUPERFICIES ESMALTADAS. NO TOCAR LAS SUPERFICIES ESMALTADAS DURANTE EL CALENTAMIENTO. 6. Una vez superado el “rodaje”, el producto podrá ser utilizado como el motor de un vehículo, evitando bruscos calentamientos con cargas excesivas. Para encender el fuego aconsejamos el uso de pequeños listones de madera con papel o otros productos de encendido en comercio. Las aperturas para el aire (primario y secundario) deben abrirse simultáneamente pero de manera parcial (debe abrirse, si está presente, también la válvula de palomilla, ubicada en el tubo de descarga de humos). Cuando la leña empieza a arder, se pueden cargar otro combustible regulando el aire para la combustión según las indicaciones del párrafo DESCRIPCIÓN TÉCNICA. Durante esta fase, no dejar nunca la estufa desatendida. NO SOBRECARGAR NUNCA O PRODUCTOS (ver párrafo DESCRIPCIÓN TÉCNICA / consumo horario leña). DEMASIADO COMBUSTIBLE Y DEMASIADO AIRE PARA LA COMBUSTIÓN PUEDEN CAUSAR UN SOBRECALENTAMIENTO Y POR TANTO DAÑAR LA ESTUFA. SE EXCLUYEN DE LA GARANTÍA LOS DAÑOS DEBIDOS AL SOBRECALENTAMIENTO.

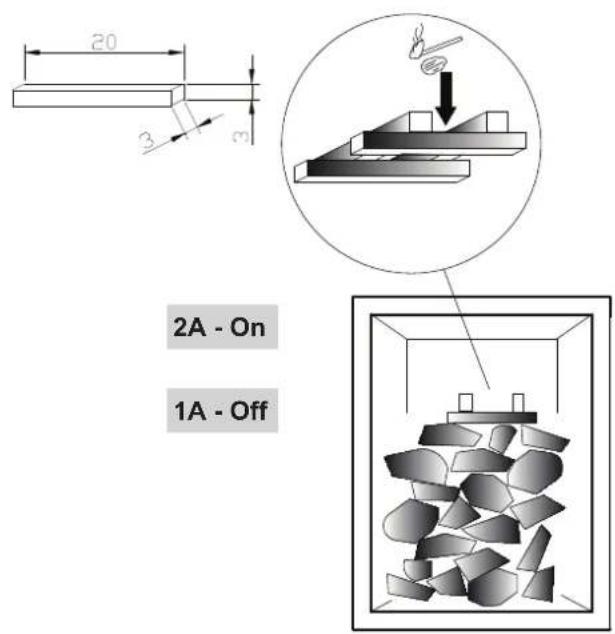

ENCENDIDO DE BAJAS EMISIONES

Lacombustiónsinhumoesunmétododeencendidoparareducirdemodosignicativolasemisionesdesustanciasnocivas.La leña quema gradualmente de arriba hacia abajo, así la combustión se realiza más lentamente y de modo más controlado. Los gases producidos por la combustión se queman casi completamente al atravesar las elevadas temperaturas de la llama. Ponga los troncos de leña en el hogar a una cierta distancia el uno del otro, como puede verse en la Figura 7. Coloque los más gruesos en la parte inferior y los más delgados en la parte superior, o en posición vertical si se trata de cámaras de combustión estrechas y altas. Coloque el módulo de encendido encima de la pila, ponga los primeros troncos del módulo perpendicularmente a la pila de leña. MÓDULO DE ENCENDIDO. ESTE MÓDULO DE ENCENDIDO SUSTITUYE AL DE PAPEL O CARTÓN. Prepare 4 troncos con una sección transversal de 3 cm x 3 cm y una longitud de 20 cm Figura 7. Póngalos cruzados encima de la pila de leña, transversalmente a la misma, y en el centro del módulo coloque la tea, que puede ser lana de madera impregnada de cera. Basta un fósforo para encender el fuego. Si lo desea puede usar piezas de madera más pequeñas: en dicho caso se necesitará una mayor cantidad. Tenga abierta la válvula de evacuación de humos y el registro para el aire comburente. Después de haber encendido el fuego, deje el registro que regula el aire para la combustión en la posición que se indica: Combustible Aire PRIMARIO Aire SECUNDARIO Aire TERZIARIO Leña CERRADO 1/2 ABIERTO PRECALIBRADO IMPORTANTE:

• no añada leña entre dos cargas completas;

• no apague el fuego cerrando las tomas de aire;

• lalimpiezaregularrealizadaporundeshollinadorreducelasemisionesdepolvosnos.

• Estas indicaciones proceden de ENERGIA Legno SVIZZERA (Energia madera Suiza) www.energia-legno.ch 84ESPAÑOL FUNCIONAMIENTO NORMAL Después de posicionar los reguladores correctamente introduzca la carga horaria indicada, evitando sobrecargas que provocan desgastes anómalos y deformaciones(según las indicaciones del párrafo DESCRIPCIÓN TÉCNICA). El PRODucTO DEbE usARsE sIEMPRE cON lA PuERTA cERRADA, PARA EvITAR DAñOs DEbIDOs Al ExcEsIvO cAlENTAMIENTO (EfEcTO fORjA). El INcuMPlIMIENTO DE DIcHA REglA HAcE cADucAR lA gARANTíA. Los aparatos con cierre automático de la puerta (tipo 1) deben funcionar obligatoriamente, por razones de seguridad, con la puerta del hogar cerrada (excepto en la fase de carga del combustible o de la eliminación de la ceniza). Los aparatos con las puertas que no tienen cierre automático (tipo 2) deben ser conectados a un conducto de salida de humos propio. Está permitido el funcionamiento con la puerta abierta solamente bajo vigilancia. IMPORTANTE: POR RAzONEs DE sEguRIDAD, lA PuERTA DEl HOgAR PuEDE EsTAR AbIERTA sOlO DuRANTE lA fAsE DE cARgA DEl cOMbusTIblE. El HOgAR DEbE EsTAR cERRADO DuRANTE El fuNcIONAMIENTO y lOs PERíODOs EN lOs quE NO sE uTIlIzA. Losreguladoresenlapartedelanteradelaparatoregulanlaemisióndecalordelhogar.Debenabrirsesegúnlanecesidadcaloríca. La mejor combustión (emisiones mínimas) se obtiene cuando, al cargar la leña, la mayor parte del aire para la combustión pasa a través del regulador de aire secundario. NO sObREcARgAR NuNcA El APARATO. Demasiado combustible y demasiado aire para la combustión pueden causar un sobrecalentamiento y por tanto dañar la estufa. sE ExcluyEN DE lA gARANTíA lOs DAñOs DEbIDOs Al sObREcAlENTAMIENTO. POR TANTO, HAY QUE UTILIZAR SIEMPRE LA ESTUFA CON LA PUERTA CERRADA(BAJA) PARA EVITAR EL EFECTO FORJA. Laregulacióndelosreguladoresnecesariaparaobtenerunrendimientocaloríconominalconunadepresiónenlachimeneade 12 Pa (1,2 mm de columna de agua) es la siguiente: véase cap. DESCRIPCIÓN TÉCNICA. l’APARATO Es uN APARATO DE cOMbusTIóN DE fORMA INTERMITENTE. ADEMÁS DE LA REGULACIÓN DEL AIRE PARA LA COMBUSTIÓN, LA CHIMENEA TAMBIÉN AFECTA A LA INTENSIDAD DE LA COMBUSTIÓN Y LUEGO AL RENDIMIENTO CALORÍFICO DE SU APARATO. UN BUEN TIRO DE LA CHIMENEA NECESITA UNA REGULACIÓN MÁS REDUCIDA DEL AIRE PARA LA COMBUSTIÓN, MIENTRAS QUE UN TIRO ESCASO, NECESITA AÚN MÁS UNA REGULACIÓN EXACTA DEL AIRE PARA LA COMBUSTIÓN. Para comprobar si la combustión es buena, controlar si el humo que sale de la chimenea es transparente. Siesblanco,signicaqueelaparatonoestáreguladocorrectamenteolaleñaestádemasiadomojada;si,encambio,esgriso negro,signicaquelacombustiónnoescompleta(esnecesariaunamayorcantidaddeairesecundario). ATENcIóN: CUANDO SE AGREGA COMBUSTIBLE A LA BRASA, EN AUSENCIA DE LLAMAS, SE PODRÍA VERIFICAR UNA ELEVADA PRODUCCIÓN DE HUMO. SI ESTO SUCEDIERA, sE PODRíA fORMAR uNA MEzclA ExPlOsIvA DE gAs y AIRE y, EN cAsOs ExTREMOs, sE PODRíA vERIfIcAR uNA ExPlOsIóN. POR MOTIvOs DE sEguRIDAD, sE AcONsEjA EfEcTuAR uN NuEvO PROcEsO DE ENcENDIDO, A TRAvés DE lA uTIlIzAcIóN DE PEquEñOs lIsTONEs. USO DEL HORNO (DONDE ESTé pRESENTE) Graciasalaportedeairedecombustión,latemperaturadelhornopuedesersensiblementeinuenciada.Unsucientetirodela chimeneayloscanalesbienlimpiosparaelujodehumoscalientesalrededordelhornosonfundamentalesparaunbuenresultado de la cocción. El registro de humos debe colocarse completamente hacia el exterior. La parrilla del horno y la rejilla de horno cromada puede colocarse a distintas alturas. Tortas altas y carnes de gran tamaño deben colocarse en el nivel más bajo. Tortas bajas y galletas van en el nivel medio. El nivel superior se puede utilizar para calentar o dorar (véase cap. Descripción Técnica - ACCESORIOS). cuANDO cOcINAMOs AlIMENTOs cON AlTA HuMEDAD, PAsTElEs cON fRuTA O sOlO fRuTA sE PRODucE AguA DE cONDENsAcIóN. DURANTE LA COCCIÓN SE PUEDE GENERAR VAPOR DE AGUA QUE SE DEPOSITA EN LA PARTE SUPERIOR O LATERAL DE LA PUERTA, FORMANDO GOTAS DE AGUA DE CONDENSACIÓN. ES UN FENÓMENO FÍSICO. Al abrir la puerta brevemente y con cuidado (1 o 2 veces, con mayor frecuencia en el caso de tiempos de cocción más largos) se puede dejar salir el vapor de la cámara de cocción y reducir considerablemente la condensación. FUNCIONAMIENTO EN LOS pERÍODOS DE TRANSICIÓN DURANTE EL PERÍODO DE TRANSICIÓN, CUANDO LAS TEMPERATURAS EXTERNAS SON MÁS ELEVADAS, EN CASO DE UN AUMENTO REPENTINO DE LA TEMPERATURA, SE PUEDEN PRODUCIR PROBLEMAS EN EL CONDUCTO DE SALIDA DE HUMOS QUE IMPLICAN LA INCOMPLETA ASPIRACIÓN DE LOS GASES DE COMBUSTIÓN. LOS GASES DE DESCARGA NO SALEN TOTALMENTE (OLOR FUERTE A GAS). En este caso, sacuda más frecuentemente la rejilla y aumente el aire para la combustión. Luego introducir una cantidad reducida de combustible haciendo que queme más rápido (con desarrollo de llamas), de esta manera el tiro del conducto de salida de humos se mantiene estable.

¡SIGA LAS INDICACIONES SIEMPRE CON LA MÁXIMA SEGURIDAD!

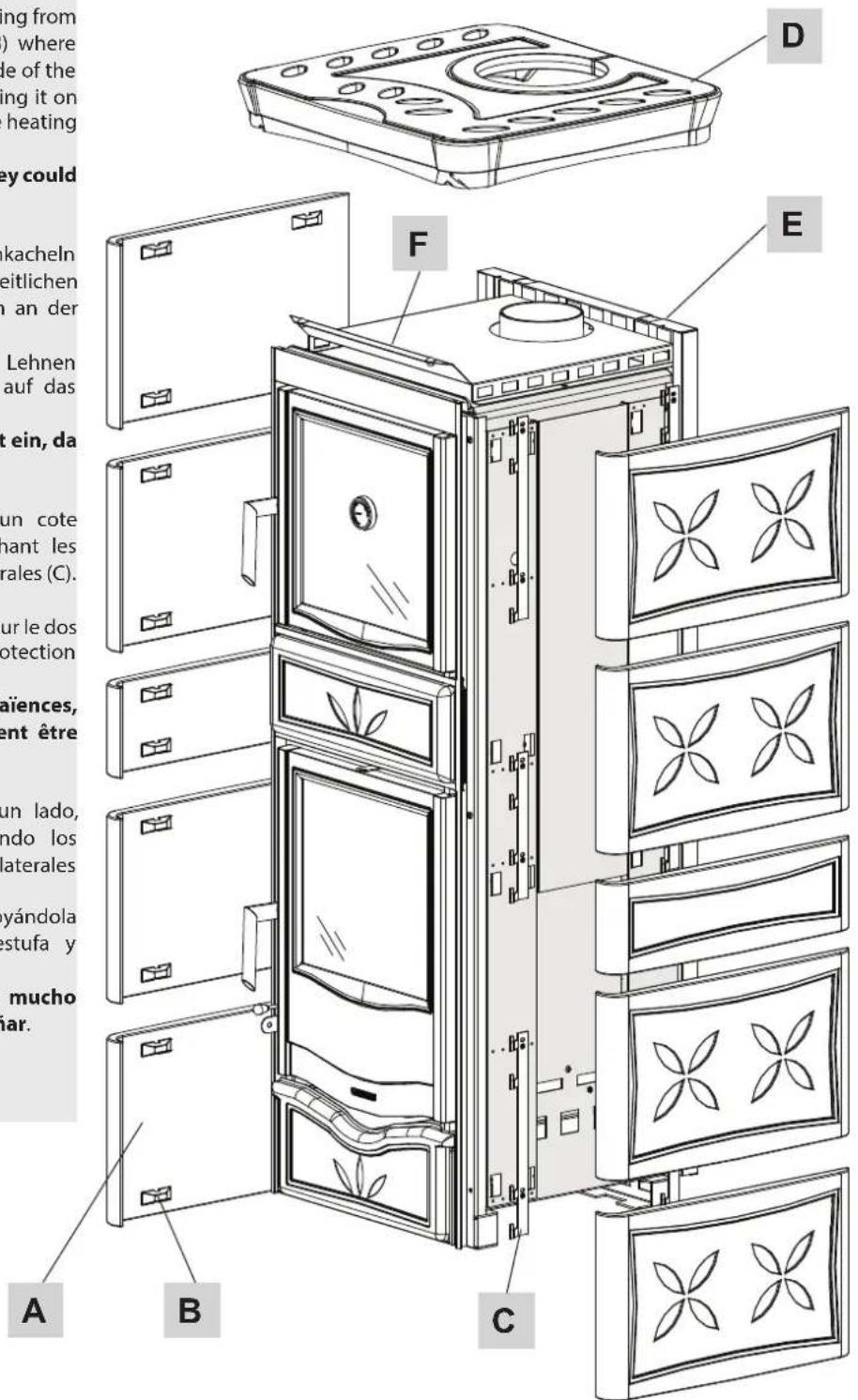

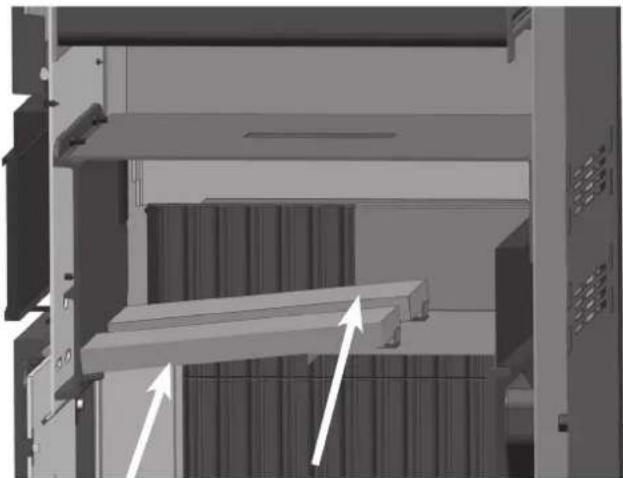

Figura 10 ATENCIÓN: LA AUSENCIA DEL DEFLECTOR CAUSA UNA FUERTE DEPRESIÓN, CON UNA COMBUSTIÓN DEMASIADO RÁPIDA, EXCESIVO CONSUMO DE LEÑA Y CONSECUENTE SOBRECALENTAMIENTO DEL APARATO 86ESPAÑOL LAs MAYóLICAs (DONDE EsTé prEsENTE) La NORDICA Sp.p.A.

MANTENIMIENTO DEL HOrNO (DONDE EsTé prEsENTE) PARA EVITAR LA POSIBLE FORMACIÓN DE ÓXIDO, SE RECOMIENDA:

Valor indicativo de combustión Cantidad necesaria en relación a 1 kg de leña seca Combustible Unidad kcal/h kW

RECAMBIOS ORIGINALES.
