BEDIENUNGSANLEITUNG Rossella Plus Forno EVO La Nordica

• 37DEUTSCH ACHTUNG Die OberfläCHeN köNNeN seHr Heiss werDeN! VerweNDeN sie iMMer sCHUTZHANDsCHUHe! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberächen, von Türen, Grien, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern. DeUTsH - iNHAlTsVerZeiCHNis kACHelN AUfsTellUNG p. 3
• wArNHiNweise p. 39
• siCHerHeiT p. 39
• AllGeMeiNe HiNweise p. 42
• kONfOrMiTäTserklärUNG Des HersTellers p. 42
• iNsTAllATiONsVOrsCHrifTeN p. 42
• brANDsCHUTZ p. 43
• SOFORTIGES EINSCHREITEN p. 43
• VerOrDNUNG (eU) 2015/1185 p. 44
• TeCHNisCHe besCHreibUNG p. 45
• TeCHNisCHe DATeN p. 46
• rAUCHAbZUG p. 47
• SCHORNSTEINPOSITION p. 47
• ANSCHLUSS AN DEN SCHORNSTEIN p. 47
• BELüFTUNG DER INSTALLATIONSRäUmE p. 48
• ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAmINS p. 48
• ZUlässiGe / UNZUlässiGe breNNsTOffe p. 49
• ANfeUerUNG p. 50
• EmISSIONSARmES ANFEUERN p. 50
• NOrMAler beTrieb p. 51
• BACKEN (wENN ANwESEND) p. 51
• BETRIEB IN DEN üBERGANGSPERIODEN p. 51
• wArTUNG UND PfleGe p. 52
• REGELmäSSIGE REINIGUNG DURCH DEN BENUTZER p. 52
• REINIGUNG DES GLASES p. 52
• REINIGUNG DES ASCHENKASTEN p. 52
• REINIGUNG DES SCHORNSTEINROHRES p. 52
• KACHELN (wENN ANwESEND) p. 53
• PRODUKTE mIT TEILEN AUS NATURSTEIN (wENN ANwESEND) p. 53
• LACKIERTE PRODUKTE (wENN ANwESEND) p. 53
• EmAILLIERTE PRODUKTE (wENN ANwESEND) p. 53
• VERCHROmTE TEILE (wENN ANwESEND) p. 53
• wARTUNG UND PFLEGE DES BACKFACHES wENN ANwESEND p. 53
• SOmmERPAUSE p. 54
• OrDeNTliCHe wArTUNG, Die VON ZUGelAsseNeN TeCHNikerN AUsGefüHrT wirD p. 54
• DICHTUNGEN p. 54
• ANSCHLUSS AN DEN SCHORNSTEIN p. 54
• fesTsTellUNG Der wärMeleisTUNG p. 54

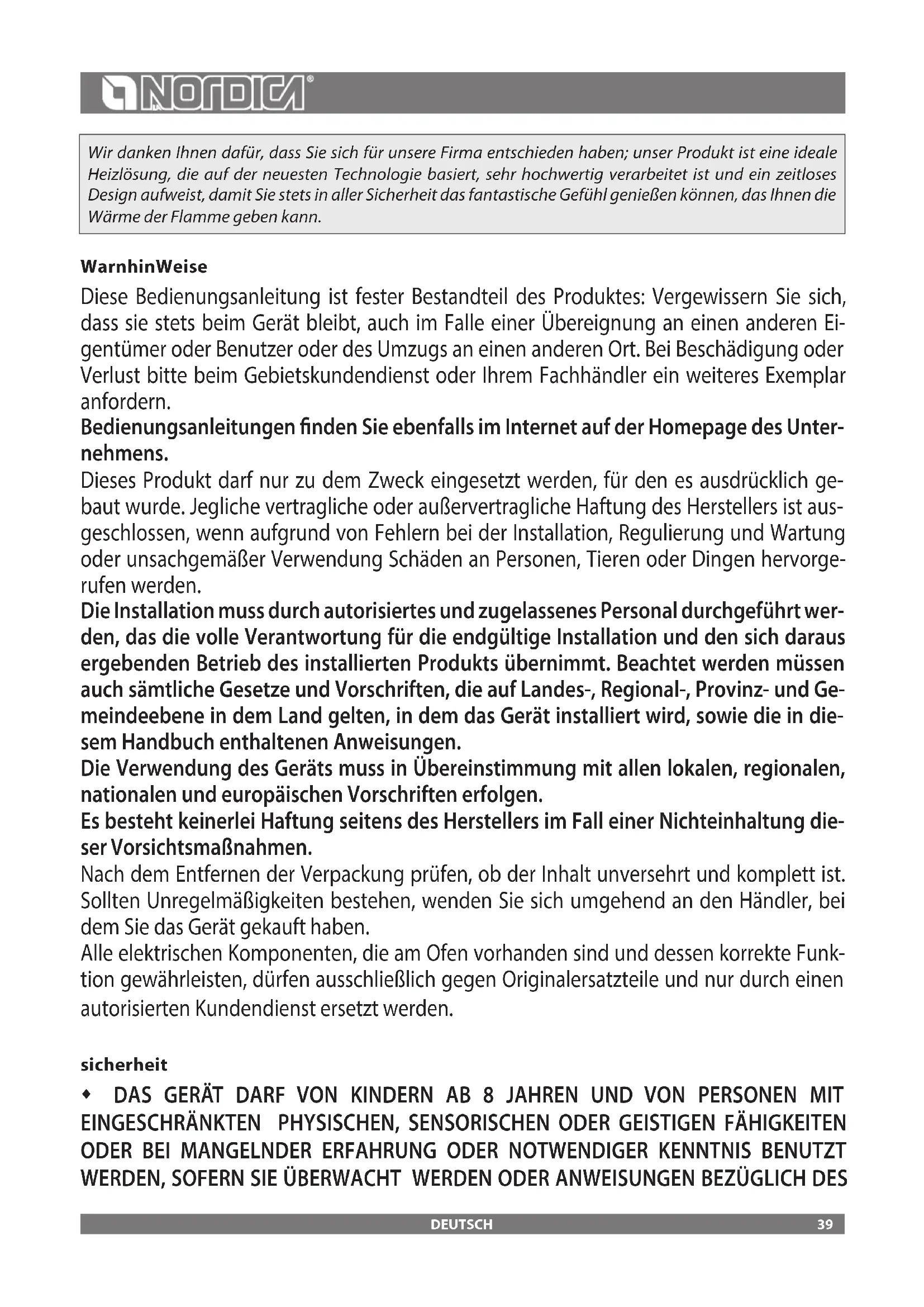

• MAsse 38DEUTSCH WarnhinWeise Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Ei- gentümer oder Benutzer oder des Umzugs an einen anderen Ort. Bei Beschädigung oder Verlust bitte beim Gebietskundendienst oder Ihrem Fachhändler ein weiteres Exemplar anfordern. Bedienungsanleitungen nden Sie ebenfalls im Internet auf der Homepage des Unter- nehmens. Dieses Produkt darf nur zu dem Zweck eingesetzt werden, für den es ausdrücklich ge- baut wurde. Jegliche vertragliche oder außervertragliche Haftung des Herstellers ist aus- geschlossen, wenn aufgrund von Fehlern bei der Installation, Regulierung und Wartung oder unsachgemäßer Verwendung Schäden an Personen, Tieren oder Dingen hervorge- rufen werden. Die Installation muss durch autorisiertes und zugelassenes Personal durchgeführt wer- den, das die volle Verantwortung für die endgültige Installation und den sich daraus ergebenden Betrieb des installierten Produkts übernimmt. Beachtet werden müssen auch sämtliche Gesetze und Vorschriften, die auf Landes-, Regional-, Provinz- und Ge- meindeebene in dem Land gelten, in dem das Gerät installiert wird, sowie die in die- sem Handbuch enthaltenen Anweisungen. Die Verwendung des Geräts muss in Übereinstimmung mit allen lokalen, regionalen, nationalen und europäischen Vorschriften erfolgen. Es besteht keinerlei Haftung seitens des Herstellers im Fall einer Nichteinhaltung die- ser Vorsichtsmaßnahmen. Nach dem Entfernen der Verpackung prüfen, ob der Inhalt unversehrt und komplett ist. Sollten Unregelmäßigkeiten bestehen, wenden Sie sich umgehend an den Händler, bei dem Sie das Gerät gekauft haben. Alle elektrischen Komponenten, die am Ofen vorhanden sind und dessen korrekte Funk- tion gewährleisten, dürfen ausschließlich gegen Originalersatzteile und nur durch einen autorisierten Kundendienst ersetzt werden. sicherheit DAS GERÄT DARF VON KINDERN AB 8 JAHREN UND VON PERSONEN MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN ODER BEI MANGELNDER ERFAHRUNG ODER NOTWENDIGER KENNTNIS BENUTZT WERDEN, SOFERN SIE ÜBERWACHT WERDEN ODER ANWEISUNGEN BEZÜGLICH DES Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. 39DEUTSCH sicheren gebrauchs des gerÄts erhieLten und sich der damit verbundenen gefahren beWusst sind. der gebrauch dieses WÄrmerzeugers durch personen (Kinder eingeschLossen) mit eingeschrÄnKten phYsischen, sensorischen oder psYchischen fÄhigKeiten ist verboten untersagt, es sei denn, sie Werden beim gebrauch des gerÄtes zur ihrer eigenen sicherheit von einer verantWortLichen person ÜberWacht und angeWiesen. die reinigung und Wartung, dessen ausfÜhrung dem benutzer unterLiegt, darf nicht von Kindern ohne aufsicht durchgefÜhrt Werden. Kinder mÜssen beaufsichtigt Werden, damit sie nicht mit dem gerÄt oder der fernbedienung spieLen. den WÄrmerzeuger nicht barfuss oder mit nassen oder bzW. feuchten KörperteiLen berÜhren. es ist verboten, Änderungen am gerÄt vorzunehmen. nicht an den eLeKtrischen Leitungen, die aus dem produKt Kommen, ziehen, diese entfernen oder verdrehen, auch Wenn dieser von der stromversorgung getrennt Wurde. das versorgungsKabeL soLLte so verLegt Werden, dass es nicht mit den heissen teiLen des gerÄts in berÜh-rung Kommt. der netzstecKer muss auch nach der instaLLation ungehindert zugÄngLich sein. vermeiden sie es, eventueLL vorhandene LÜftungsöffnungen zum raum, in WeLchem das gerÄt instaLLiert ist, abzudecKen oder deren grösse zu verKLeinern. Lassen sie brennbare teiLe Wie z.bsp. verpacKungsmateriaL, Kartonagen, papier etc. nicht in der reichWeite von Kindern oder behinderten personen ohne aufsicht Liegen. WÄhrend des normaLen betriebs des produKtes muss die feuerraumtÜr stets geschLossen WÄhrend des betriebs Werden die aussenfLÄchen des gerÄts heiss, daher raten Wir zur vorsicht. KontroLLieren sie vor dem einschaLten nach einer LÄngeren stiLLstandsphase, ob verstopfungen vorLiegen. der generator ist so Konzipiert, dass er sich unter besonderen betriebsbedingungen seLbst regeLt. der WÄrmerzeuger Wurde so Konzipiert, dass er unter jegLichen (auch Kritischen) KLimatischen bedingungen funKtioniert. im faLL von spezieLL ungÜnstigen WitterungsverhÄLtnissen (starKer Wind, frost) Könnten sicher-heitseinrichtungen greifen, die den WÄrmerzeuger 40DEUTSCH abschaLten. Wenn dies eintritt, Wenden sie sich an den technischen Kundendienst oder ihren fachhÄndLer. und setzen sie KeinesfaLLs die sicherheitsvorrichtungen ausser Kraft! im faLL eines schornsteinbrandes rufen sie sofort die feuerWehr und ihren zustÄndigen bezirKsschornstein-fegermeister. verhindern sie, Wenn mögLich, bis zum eintreffen der feuerWehr ein ausbreiten des brandes auf an den schornstein angrenzende brennbare bauteiLe Wie beispieLsWeise mobiLar, hoLzbauteiLe Wie hoLzbaLKen, hoLzdecKe oder boden soWie teppiche, KabeL etc.etc. der WÄrmerzeuger darf nicht zur abfaLLverbrennung benutzt Werden. zum anzÜnden Keine entfLammbare fLÜssigKeit verWenden. beim einfÜLLen den peLLetverpacKungssacK nicht mit dem produKt in KontaKt Kommen Lassen. die ofenKeramiK Werden Wird handWerKLich hergesteLLt und Kann somit feine einstiche,haarLinien und farbLiche ungLeichmÄssigKeiten aufWeisen. diese eigenschaften sind zeugnis ihres hochWertigen charaKters. gLasur und ofenKeramiK haben unterschiedLiche ausdehnungsKoeffizienten, dadurch entstehen feinste risse (haarLinien), die ihre tatsÄchLiche echtheit beWeisen. zur reinigung der ofenKeramiK soLLte ein Weiches, trocKenes tuch verWendet Werden; bei verWendung von reinigern oder fLÜssigKeiten WÜrden diese in die haarrisse eindringen und diese hervortreten Lassen. 41DEUTSCH ALLGEMEINE HINWEISE La NORDICA S.p.A. Verantwortung ist auf die Lieferung des Gerätes begrenzt. IHRE ANLAGE MUSS DEN ANERKANNTEN REGELN DER TECHNIK ENTSPRECHEND VERWIRKLICHT WERDEN, AUF DER GRUNDLAGE VORSCHRIFTEN DER VORLIEGENDEN ANLEITUNGEN UND DEN REGELN DES HANDWERKS, VON QUALIFIZIERTEM PERSONAL, DASS DAS IM NAMEN VON FIRMEN HANDELT, DIE IN DER LAGE SIND, DIE VOLLE VERANTWORTUNG FÜR DIE ANLAGE ZU ÜBERNEHMEN. La NORDICA S.p.A. IST NICHT FÜR EIN PRODUKT VERANTWORTLICH, AN DEM NICHT GENEHMIGTE VERÄNDERUNGEN VORGENOMMEN WURDEN UND EBENSO WENIG FÜR DEN GEBRAUCH VON NICHT-ORIGINAL ERSATZTEILEN. NATIONALE UND EUROPÄISCHE, ÖRTLICHE UND BAURECHTLICHE VORSCHRIFTEN SOWIE FEUERPOLIZEILICHE BESTIMMUNGEN SIND EINZUHALTEN. DAS GERÄT DARF NICHT ABGEÄNDERT WERDEN! SOLLTEN DIESE VORKEHRUNGEN NICHT EINGEHALTEN WERDEN, ÜBERNIMMT DIE GESELLSCHAFT LA NORDICA S.P.A. KEINERLEI HAFTUNG. p. 94

KONFORMITÄTSERKLÄRUNG DES HERSTELLERS

BETREFF: FEHLEN VON ASBEST UND KADMIUM

WIR BESTÄTIGEN, DASS DIE VERWENDETEN MATERIALEN ODER TEILEN FÜR DIE HERSTELLUNG GERÄTE OHNE ASBEST UND DERIVAT SIND UND AUCH DAS LOT FÜR DAS SCHWEISSEN IMMER OHNE KADMIUM IST. BETREFF: ORDNUNG CE N. 1935/2004. WIR ERKLÄREN IN ALLEINIGER VERANTWORTUNG, DASS DIE MATERIALEN DER TEILE, DIE FÜR DEN KONTAKT MIT LEBENSMITTELN VORGESEHEN SIND, FÜR DIE NAHRUNGSBENUTZUNG GEEIGNET SIND UND DER RICHTLINIEN CE N. 1935/2004 ERFÜLLEN. INSTALLATIONSVORSCHRIFTEN DIE INSTALLATION DES PRODUKTES UND DER ZUSATZAUSSTATTUNG DER HEIZUNGSANLAGE MUSS SÄMTLICHEN GELTENDEN UND VOM GESETZ VORGESEHENEN Normen und Vorschriften entsprechen. DIE INSTALLATION, DIE ENTSPRECHENDEN ANSCHLÜSSE DER ANLAGE, DIE INBETRIEBNAHME UND DIE ÜBERPRÜFUNG DER KORREKTEN FUNKTION MÜSSEN VON ENTSPRECHEND GESCHULTEM, AUTORISIERTEN FACHPERSONAL FACHGERECHT UND UNTER EINHALTUNG DER NATIONAL, REGIONAL UND LOKAL GELTENDEN BESTIMMUNGEN DES LANDES AUSGEFÜHRT WERDEN, IN WELCHEM DAS GERÄT ZUM EINSATZ KOMMT. FERNER SIND DIESE ANLEITUNGEN EINZUHALTEN. DIE INSTALLATION MUSS VON EINEM AUTORISIERTEN FACHMANN AUSGEFÜHRT WERDEN, DER DEM KÄUFER EINE KONFORMITÄTSBESCHEINIGUNG DER ANLAGE AUSSTELLEN MUSS UND DIE KOMPLETTE VERANTWORTUNG FÜR DIE DEFINITIVE INSTALLATION UND DIE DARAUS FOLGENDE REIBUNGSLOSE FUNKTION DES INSTALLIERTEN PRODUKTES ÜBERNIMMT. Der Produckt ist anschlussfertig montiert und muss mit einem Verbindungsstück an den bestehenden Hausschornstein angeschlossen werden. Der Anschluss soll möglichst kurz, gerade, horizontal oder leicht ansteigend sein. Die Verbindungen müssen dicht sein. Vor der Installation folgende Prüfungen ausführen:

• OBEREN Abgasaustritt - HINTEN - SEITEN;

• sich vor dem Aufstellen, ob die Tragfähigkeit der Konstruktion dem Gewicht Ihres Ofens standhält. Bei unzureichender Tragfähigkeit müssen entsprechende Maßnahmen getroen werden. Unsere Haftung ist an der Lieferung der Ausrüstung beschränkt TECHNISCHE BESCHREIBUNG.

• Prüfen, dass der Boden das Gewicht des Gerätes tragen kann und für eine zweckmäßige Isolierung sorgen (z.B. Platte für die Lastverteilung), wenn es sich um einen Boden aus brennbarem Material handelt (AUSMASSE GEMÄSS DER REGIONALEN VERORDNUNGEN).

• Sicherstellen, dass es in dem Raum in dem dieser installiert wird, eine geeignete Lüftung vorhanden ist. In diesem Zusammenhang ist es besonders wichtig, auf dicht schließende Fenster und Türen (Dichtlippen) zu achten.

• DIE INSTALLATION IN RÄUMEN MIT SAMMELLÜFTUNGSROHRLEITUNGEN, HAUBEN MIT ODER OHNE ABZIEHER, GASGERÄTEN DES TYP B, WÄRMEPUMPEN ODER BEI VORHANDENSEIN VON GERÄTEN, DEREN GLEICHZEITIGER BETRIEB DEN RAUM ZUM UNTERDRUCK (Norm UNI 10683) bringen kann, ist zu vermeiden.

• Sicherstellen, dass das Schornsteinrohr und die Rohre, die mit dem Gerät verbunden werden, für den Betrieb mit dem Gerät geeignet sind. DER ANSCHLUSS MEHRERER ÖFEN AN DENSELBEN SCHORNSTEIN IST NICHT ZULÄSSIG.

• Der Durchmesser der Önung für den Schornsteinanschluss muss mindestens dem Durchmesser des Rauchrohrs entsprechen. Die Önung sollte mit einem Wandanschluss zum Einsetzen des Abzugsrohrs und einer Scheibe ausgestattet sein.

• Um die Reinigung und die Wartung des Produktes und des Rauchabzugs zu ermöglichen, muss die Installation geeignet sein. LA NORDICA S.P.A. HAFTET NICHT FÜR PRODUKTE, DIE OHNE GENEHMIGUNG GEÄNDERT WURDEN, UND EBENSO WENIG, WENN KEINE ORIGINALERSATZTEILE VERWENDET WURDEN. IHR GEWOHNTER BEZIRKSSCHORNSTEINFEGER IST VON DER INSTALLATION DES HEIZUNGSHERDS ZU UNTERRICHTEN, DAMIT ER SEINEN ORDNUNGSGEMÄSSEN ANSCHLUSS AN DEN RAUCHABZUG UND DESSEN LEISTUNGSVERMÖGEN ÜBERPRÜFEN KANN. 42DEUTSCH BRANDSCHUTZ BEI DER INSTALLATION DES PRODUKT SIND FOLGENDE SICHERHEITSMASSNAHMEN ZU BEFOLGEN: a) Um eine ausreichende Wärmedämmung zu gewährleisten, muss die Mindestanforderungen für Sicherheitsabstand (siehe Abbildung 4 - A-B) eingehalten werden. ALLE SICHERHEITSABSTÄNDE SIND AUF DER TYPENSCHILD DES PRODUKTES GEZEIGT UND DÜRFEN NICHT UNTER DER ANGEGEBENEN WERTE LIEGEN (siehe LEISTUNGSERKLÄRUNG ). b) Vor der Tür des Feuerraumes sowie in ihrem Ausstrahlungsbereich dürfen sich in einer Entfernung von mindestens Abbildung 4 - A kein entammbarer oder hitzeempndlicher Gegenstand oder Baumaterial benden. Diese Entfernung kann auf 40 cm verringert werden, wenn vor dem gesamten zu schützenden Bauteil eine beidseitig belüftete und hitzebeständige Schutzvorrichtung angebracht wird. C WENN DAS PRODUKT AUF EINEM LEICHT ENTZÜNDLICHEN BODEN INSTALLIERT WIRD, MUSS EIN FEUERFESTER UNTERBAU VORGESEHEN WERDEN. FUSSBÖDEN AUS BRENNBAREN MATERIALIEN wie Teppich, Parkett oder Kork, etc., MÜSSEN DURCH EINEN ENTSPRECHENDEN BELAG AUS NICHT BRENNBAREN BAUSTOFFEN, zum Beispiel Keramik Stein, Glas oder Stahl, etc. geschützt werden (Abmessungen nach der regionalen Ordnung). Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerungsönung hinaus erstrecken (siehe Abbildung 4 - B). d) Oben sollte das Produkt keine entzündliche Teilen (z.B. Hängeschränke) benden. DER HEIZUNGSHERD DARF AUSSCHLIESSLICH MIT EINGESETZTEM ASCHEKASTEN BETRIEBEN WERDEN. DIE FESTEN VERBRENNUNGSRÜCKSTÄNDE ASCHE MÜSSEN IN EINEM HERMETISCHEN UND FEUERFESTEN BEHÄLTER GESAMMELT WERDEN. DER HEIZUNGSHERD DARF NIEMALS BEI VORHANDENSEIN VON GAS ODER DAMPFEMISSIONEN Z.B. LINOLEUMKLEBER, BENZIN USW. ANGEZÜNDET WERDEN. STELLEN SIE KEINE ENTFLAMMBAREN MATERIALIEN IN DIE NÄHE DES HEIZUNGSHERDS. BEI DER VERBRENNUNG WIRD WÄRMEENERGIE FREIGESETZT, DIE EINE ERHEBLICHE ERWÄRMUNG DER OBERFLÄCHEN, TÜREN, GRIFFE, BEDIENELEMENTE UND GLASSCHEIBEN, DES RAUCHROHRS UND EVENTUELL DER VORDERSEITE DES GERÄTS MIT SICH BRINGT. BERÜHREN SIE DIESE ELEMENTE NICHT OHNE ENTSPRECHENDE SCHUTZKLEIDUNG ODER ZUSÄTZLICHE UTENSILIEN HITZEFESTE HANDSCHUHE, BEDIENUNGSGERÄTE. MACHEN SIE DEN KINDERN DIESE GEFAHREN BEWUSST UND HALTEN SIE SIE WÄHREND DES BETRIEBS VOM HERD FERN. WENN FALSCHER ODER ZU FEUCHTER BRENNSTOFF VERWENDET WIRD, KÖNNTE AUFGRUND VON ABLAGERUNGEN IM RAUCHABZUG EIN KAMINBRAND ENTSTEHEN. SOFORTIGES EINSCHREITEN Wenn ein Brand im Anschluss oder im Rauchabzug eintritt: a) Die Einfülltür und die Tür des Aschenkastens schließen. b) Die Verbrennungsluftregler schließen. c) Unter Verwendung von Kohlensäurelöschern (pulverförmig es CO

) den Brand löschen. d) Sofort die Feuerwehr rufen. DAS FEUER NICHT MIT WASSERSTRAHL LÖSCHEN. WENN DER RAUCHABZUG AUFHÖRT ZU BRENNEN, DIESEN VON EINEM FACHMANN KONTROLLIEREN LASSEN, UM EVENTUELLE RISSE ODER DURCHLÄSSIGE STELLEN FESTZUSTELLEN.

DEUTSCH ErfordErlichE AngAbEn zu fEstbrEnnstoff-EinzElrAumhEizgErätEn (VErordnung (Eu) 2015/1185 dEr Kommission) Modellkennung(en) Indirekte Heizfunktion NEIN Direkte Wärmeleistung Indirekte Wärmeleistung Brennsto Scheitholz, Feuchtigkeitsgehalt ≤25 % Raumheizungs-Jahresnutzungsgrad Raumheizungs-Emissionen bei Nennwärmeleistung(*) Raumheizungs-Emissionen bei Mindestwärmeleistung(*) Nennwärme-leistung Mindestwärme-leistung (Richtwert) N.A. N.A. thermischer Wirkungsgrad bei Nennwärme-leistung thermischer Wirkungsgrad bei Mindestwärme- leistung (Richtwert) N.A. N.A. Hilfsstromverbrauch - Bei Nennwärme-leistung Hilfsstromverbrauch - Bei Mindestwärme-leistung Hilfsstromverbrauch - Im Bereitschafts-zustand Art der Wärmeleistung/Raumtemperaturkontrolle einstuge Wärmeleistung, keine Raumtemperaturkontrolle Sonstige Regelungsoptionen --- (*)PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide 44DEUTSCH TECHNISCHE BESCHREIBUNG Die Kaminöfen von La NORDICA eignen sich zum Beheizen von Wohnräumen über bestimmte Zeiträume. Als Brennsto werden Holzscheite verwendet. Es handelt sich um eine Zeitbrandfeuerstätte. Der Kaminofen, gemäss der Version, besteht aus verzinktem Stahlblechplatten, emailliertem Gußeisen, wärmeausstrahlender Keramik und Specksteinplatten. Die Feuerstelle ist innen mit einzelnen Gußplatten verkleidet und die herausziehbare Rückwand aus Gusseisen ist mit Bohrungen versehen. Durch diese Bohrungen tritt die vorwärmte Luft ein, die eine Postverbrennung mit einer Erhöhung der Leistung und Verminderung des Unverbrennbahregases erlaubt. Im Innenraum der Feuerstelle bendet sich ein herausnehmbarer Drehrost. Unter dem Rost des Feuerraums bendet sich eine herausziehbare Aschenlade (Abbildung 8 Pos. B). Unter der Tür des Feuerraums bendet sich eine ausziehbaren Holz-Schublade mit entsprechender Verschlusstür (Abbildung 8 Pos. C). Die Sichtfenstertür aus Keramikglas aus einem einzigen Stück (beständig bis zu 700°C) ermöglicht eine faszinierende Sicht auf die brennenden Flammen und verhindert den Austritt von Funken und Rauch.

Zusätzlicher Ring Ø 120 mm Luftanschluss ROSSELLA Plus Forno EVO EXTRA SCHON DABEI SCHON DABEI EXTRA NICOLETTA Forno EVO EXTRA SCHON DABEI SCHON DABEI EXTRA Die Raumbeheizung erfolgt:

• Durch Konvektion (ca. 70%): der Luftstrom durch den doppelten Ofenmantel leitet die Wärme in den Raum ab.

• Durch Strahlung (ca. 30%): über die Sichtfensterscheibe und heiße Außenächen des Ofens werden Wärme in den Raum abgestrahlt. (Siehe Kapitel FESTSTELLUNG DER WÄRMELEISTUNG). Der Ofen ist mit einem Primär - und Sekundärluftregler ausgestattet, mit dem die Verbrennungsluft reguliert wird. 1A - PRIMÄRLUFTEINSTELLVORRICHTUNG (Abbildung 6) . Mit dem unteren Luft-Schieber (an der Feuerstelletuer) wird der Zustrom an Primärluft im unteren Ofenteil durch den Aschenkasten und den Rost in Richtung Brennsto eingestellt. Die Primärluft ist für den Verbrennungsprozeß notwendig. Der Aschenkasten muß regelmäßig entleert werden, da die Asche den Eintritt der primären Verbrennungsluft behindern kann. Durch die Primärluft wird auch das Feuer am Brennen gehalten. Der Primärluft-Schieber darf während der Verbrennung von Holz nur wenig geönet werden, da andernfalls das Holz schnell verbrennt und der Kaminofen sich überhitzen kann. Wenn der Hebel ganz herausgezogen ist, die Luft ist oen, wenn der Hebel ganz hineingesteckt ist, die Luft ist zu (siehe ANFEUERUNG). 2A - SEKUNDÄRLUFTEINSTELLVORRICHTUNG (Abbildung 6). Oben der Heizraumtür bendet sich der Bedienhebel des Sekundärluftreglers. Auch dieser Regler darf oen sein (Hebel nach rechts) überhaupt während der Holzverbrennung, sodass eine doppelte Verbrennung des unverbrannten Kohlensto erfolgen kann. (Siehe ANFEUERUNG). Die Regelung der Einstellvorrichtungen, welche für die Erzielung der Nennwärmeleistung notwendig ist, ist die folgende: Stündenverb rauch in kg/h

PRIMÄRLUFT SEKUNDÄRLUFT

TERTIÄRLUFT ROSSELLA Plus Forno EVO 2,4 GESCHLOSSEN 2/3 OFFEN Abbildung 6 Pos.3 Voraustarierte NICOLETTA Forno EVO 2,4 GESCHLOSSEN 2/3 OFFEN Abbildung 6 Pos.3 Voraustarierte 45DEUTSCH TECHNISCHE DATEN Denition: nach Bauart Nennwärmeleistung in kW Wirkungsgrad in % Rauchrohrdurchmesser in mm Schornsteinrohr: Höhe ≥ (m) - Abmessungen min (cm) Förderdruck bei Nennheizleistung in Pa (mm H

Stündenverb rauch in kg / h (Holz mit 20% Feuchtigkeit) Mittlerer CO-Gehalt der Abgase bezogen auf 13% O

in % Abgasemission in g/s - Holz Abgastemperatur im Medium in °C - Holz Größe der Feuerraumönung in mm (B x H) Größe des Feuerraum in mm (B x H x T) Ausmaße des Backofen in mm (B x H x T) Rosttyp Planrost Höhe in mm Breite in mm Tiefe in mm Masse in kg Abschnitt TECHNISCHES DATENBLATT Sicherheitsabstände zur Brandverhütung Abschnitt BRANDSCHUTZ

(*) Die vorgeschlagenen Werte sind Richtwerte. Die Installation muss in jedem -fall in Übereinstimmung mit der generellen Berechnungsmethode nach UNI EN13384-1 oder anderen als wirkungsvoll erwiesenen Methoden bemessen und übergeprüft werden. (**) Für Gebäude deren Wärmedämmung nicht der Wärmeschutzverordnung entspricht, beträgt das Raumheizvermögen des Ofens: günstige Bauweise (30 kcal/h x m

); weniger günstige Bauweise (40 kcal/h x m

); ungünstige Bauweise (50 kcal/h x m

Bei Wärmedämmung gemäß Wärmeschutzverordnung erhöht sich das Raumheizvermögen. Bei Zeitweiligheizung mit mehr als 8 Stunden lang Einstellungen, vermindert das Raumheizvermögen von ca. 25%. DIE ANGEGEBENEN TECHNISCHEN DATEN WURDEN UNTER VERWENDUNG VON KLASSE „A1“ BUCHENHOLZ NACH UNI EN ISO 17225-5 UND LUFTFEUCHTIGKEIT UNTER 20% ERHALTEN. DIE VERWENDUNG VON ANDEREN HOLZARTEN KÖNNTE SPEZIFISCHE ANPASSUNGEN ERFORDERN UND KÖNNTE DAS ERREICHEN VON VERSCHIEDENEN LEISTUNGEN FÜHREN. Rossella Plus Forno EVO Nicoletta Forno EVO EN 13240 EN 13240

ANSCHLUSS AN DEN SCHORNSTEIN

Der zulässige Brennstoff ist Scheitholz. Es sind ausschließlich Klötze von trockenem Holz anzuwenden (Wassergehalt max. 20%). Man sollte maximal 2 oder 3 Scheitholz laden. Die Holzstücke sollten eine Länge von etwa 20-30 cm und einen Kreis von maximal 30-35 cm haben. DAS NICHTGEHARZTE GEPRESSTE SCHEITHOLZ MUSS VORSICHTIG GEBRAUCHT WERDEN, UM FÜR DIE AUSRÜSTUNG SCHÄDLICHEN ÜBERHEIZUNGEN ZU VERMEIDEN, DA SIE EINEN HOHEN HEIZWERT HABEN. Das als Brennstoff angewandte Holz muss einen Feuchtigkeitsgehalt unter 20% aufweisen und muss in einem trockenen Raum gelagert werden. Das feuchte Holz macht die Anfeuerung schwieriger, denn eine größere Menge von Energie notwendig ist, um das vorhandene Wasser verdampfen zu lassen. Der Feuchtigkeitsgehalt weist zudem den Nachteil auf, dass das Wasser bei der Temperatursenkung sich früher in der Feuerstelle, und demzufolge im Schornstein, kondensiert, was bedeutende Russablagerungen verursacht. Demzufolge besteht das mögliche Brandrisiko vom Ruß. Das frische Holz enthält etwa 60% von H

O, demzufolge ist sie dafür nicht geeignet, verbrennt zu werden. Solches Holz ist in einem trockenen und belüfteten Raum (zum Beispiel unter einem Schutzdach) für mindestens zwei Jahren vor der Anwendung zu lagern. UNTER ANDEREN KÖNNEN FOLGENDE STOFFEN NICHT VERBRANNT WERDEN: KOHLE, HOLZABSCHNITTE, GEFALLENE STÜCKE VON RINDE UND TAFELN, FEUCHTES HOLZ ODER MIT LACK BEHANDELTES HOLZ, KUNSTSTOFFMATERIALEN; IN DIESEM FALL VERFÄLLT DIE GARANTIE ÜBER DIE AUSRÜSTUNG. PAPIER UND PAPPE DÜRFEN AUSSCHLIESSLICH FÜR DIE ANFEUERUNG GEBRAUCHT WERDEN. DIE VERBRENNUNG VON ABFÄLLEN IST VERBOTEN; AUSSERDEM WÜRDE DABEI DER GERÄT UND DAS SCHORNSTEINROHR BESCHÄDIGT WERDEN, MAN WÜRDE DIE GESUNDHEIT GEFÄHRDEN UND DIE NACHBARN MIT GERUCHSBELÄSTIGUNG BELASTEN. Holz ist kein langandauerndes Brennmittel, aus diesem Grund ist ein kontinuierliches Heizen während der Nacht, nicht möglich. Typ kg/mc kWh/kg Feuchtigkeit 20% Buchen 750 4,0 Zerreichen 900 4,2 Ulme 640 4,1 Pappel 470 4,1 Laerche * 660 4,4 Rottanne * 450 4,5 Waldkiefer * 550 4,4

• HARZIGE HÖLZER SIND NICHT EMPFEHLENSWERT WICHTIG: DIE STÄNDIGE UND DAUERNDE VERWENDUNG VON AROMATISCHÖLREICHEN HOLZ (EUKALYPTUS, MYRTE ETC.), WIRD EINE SCHNELLE BESCHÄDIGUNG (ABSPALTUNG) DER GUSSTEILEN DES GERÄTES VERURSACHEN. Die angegebenen technischen Daten wurden unter Verwendung von Klasse „A1“ Buchenholz nach UNI EN ISO 17225-5 und Luftfeuchtigkeit unter 20% erhalten. Die Verwendung von anderen Holzarten könnte spezische Anpassungen erfordern und könnte das Erreichen von verschiedenen Leistungen führen. 49DEUTSCH ANFEUERUNG WICHTIG: Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. Beim ersten Anfeuern empfehlen wir, eine geringe Brennstoffmenge in den Ofen zu geben und die Heizleistung des Produckt langsam zu erhöhen. DIE ANWENDUNG ALLER FLÜSSIGEN STOFFE, WIE ZUM BEISPIEL ALKOHOL, BENZIN, ERDÖL UND ÄHNLICHE, IST VERBOTEN. NIE DIE AUSRÜSTUNG EINSCHALTEN, WENN ES BRENNGASE IM RAUM GIBT. Um die erste Anzündung der mit hochtemperaturbeständigen Lacken behandelten Produkte richtig auszuführen, sollten Sie Folgendes wissen:

• Die Konstruktionswerkstoffe für die betreffenden Produkte sind sehr unterschiedlicher Art, denn sie bestehen aus Bauteilen aus Gusseisen, Stahl, Schamotte und aus Kacheln.

• Das Ofengehäuse wird sehr unterschiedlichen Temperaturen ausgesetzt: Je nach Bereich werden Temperaturunterschiede zwischen 300 °C und 500 °C gemessen.

• Während seiner Lebensdauer wird der Ofen im Laufe ein und desselben Tages wechselnden Zyklen unterworfen, bei denen er angezündet und abkühlen lassen wird. Je nach Jahreszeit kann der Ofen zudem sehr intensiv genutzt werden oder sogar ganz ruhen.

• Bevor der neue Ofen als ganz ausgetrocknet betrachtet werden kann, muss er verschiedenen Anfeuerungszyklen unterworfen werden, damit alle Materialien und der Lack die unterschiedliche Beanspruchung bei Erhitzen und Abkühlen abschließen können.

• Insbesondere kann anfangs der typische Geruch von Metall, das großer Hitze ausgesetzt wird, sowie von frischem Lack wahrgenommen werden. Daher ist es sehr wichtig, dass Sie folgende Hinweise beim Anzünden befolgen:

1. Sorgen Sie für verstärkte Frischluftzufuhr zu dem Aufstellraum des Ofens.

2. Bei den ersten Anzündvorgängen nicht zuviel Brennstoff –etwa die Hälfte der in der Anleitung angegebenen Menge- in die Brennkammer einfüllen und die Verbrennungsluftschieber kleiner als in der Bedienungsanleitung angegeben einstellen. Den Ofen mindestens 6-10 Stunden ununterbrochen in Funktion lassen.

3. DiesenVorgangsolltenSie,jenachderIhnenzurVerfügungstehendenZeit,mindestens4-5maloderauchhäugerwiederholen.

4. Danach sollten sie langsam immer mehr Brennstoff in den Ofen einfüllen (wobei jedoch niemals die in der Betriebsanleitung angegebene Höchstfüllmenge überschritten werden darf). Weiter sollten Sie das Feuer im Ofen möglichst lange brennen lassen, so dass wenigstens in der ersten Zeit des Gebrauchs kurze Anzünd- bzw. Abkühlzeiten vermieden werden.

5. WÄHREND DER ERSTEN INBETRIEBNAHME SOLLTEN KEINE GEGENSTÄNDE AUF DEM OFEN, INSBESONDERE AUF

LACKIERTEN FLÄCHEN, ABGESTELLT WERDEN. DIE LACKIERTEN FLÄCHEN SOLLTEN BEIM ANHEIZEN NICHT BERÜHRT WERDEN. 6. Sobald der Ofen wie der Motor eines Autos „eingelaufen“ ist, können Sie ihn regelmäßig einsetzen, dabei sollten Sie jedoch plötzliches starkes Erhitzen mit übermäßiger Ofenfüllung vermeiden. Um das Feuer anzuzünden, wird es empfohlen, kleinen Holzleisten oder andere vermarktete Anfeuerungsmittel anzuwenden. Die Luftöffnungen (primär und sekundär) sind zusammen zu öffnen (auch die eventuell Anzündschieber und an dem Rauchgasrohr vorhandene Drosselklappe ist zu öffnen). Wenn das Holz brennt, können andere Brennstoffe nachgefüllt werden und die Verbrennungsluft nach den Vorgaben des: siehe Kap. TECHNISCHE BESCHREIBUNG. NIE DEN OFEN ÜBERLASTEN (siehe Kap. TECHNISCHE BESCHREIBUNG / Verbrauch pro Stunde). ZUVIEL BRENNSTOFF UND ZUVIEL VERBRENNUNGSLUFT KÖNNEN ÜBERHITZUNG VERURSACHEN UND DEN OFEN BESCHÄDIGEN. ÜBERHEIZUNGSSCHADEN WERDEN DURCH DIE GARANTIE NICHT GEDECKT. LASSEN SIE DEN OFEN WAHREND DIESER ANBRENNPHASE NICHT UNBEAUFSICHTIGT. EMISSIONSARMES ANFEUERN Die rauchlose Verbrennung ist eine Anfeuermethode, womit die Schadstoffemissionen erheblich gesenkt werden. Das Holz brennt dabei schrittweise von oben nach unten ab, auf diese Weise läuft der Verbrennungsprozess langsamer ab und kann besser kontrolliert werden. Die entstehenden Gase strömen durch die heiße Flamme und verbrennen fast vollständig. Legen Sie die Holzscheite in ausreichendem Abstand voneinander wie abgebildet in den Feuerraum, wie in der Abbildung 7 abgebildet. Ordnen Sie die dickeren Holzscheite unten und die dünneren oben, bzw. in schmalen und hohen Brennkammern stehend an. Platzieren Sie das Anfeuermodul oben auf den Brennholzstapel, die ersten Scheite des Moduls im rechten Winkel zum Stapel. ANFEUERMODUL. DIESES ANFEUERMODUL ERSETZT PAPIER ODER KARTON. Sie brauchen vier 20 cm lange Holzscheite mit einem Querschnitt von 3 x 3 cm Abbildung 7. Setzen Sie die vier Anfeuerscheite kreuzweise und quer zum Brennholzstapel auf denselben. In die Mitte des Moduls legen Sie die Anzündhilfe, wie zum Beispiel wachsgetränkte Holzwolle. Ein Streichholz genügt, um das Feuer anzufachen. Es kann auch dünneres Anfeuerholz verwendet werden: in diesem Fall sind mehr Scheite erforderlich. Lassen Sie die Abgasklappe und den Verbrennungsluftregler offen. Lassen Sie den Verbrennungsluftregler nach dem Anfeuern in der auf der dargestellten Position: BRENNSTOFF PRIMÄRLUFT SEKUNDÄRLUFT TERTIÄRLUFT Holz ZU 1/2 AUF Voraustarierte WICHTIG:

• Legen Sie zwischen zwei vollständigen Füllungen kein Holz nach.

• Drosseln Sie das Feuer nicht durch Schließen der Luftklappen.

• Durch die regelmäßige Reinigung durch einen Schornsteinfeger wird die Feinstaubemission reduziert.

• Diese Angaben stammen von HOLZENERGIE SCHWEIZ www.energia-legno.ch 50DEUTSCH NORMALER BETRIEB Nachdem man die Einstellvorrichtung des Abgasventils richtig gestellt hat (vorzugsweise geschlossen), die angegebene stündliche Holzladung laden, und dabei Überladungen vermeiden, welche anomale Beanspruchungen und Verformungen verursachen (siehe Kap. TECHNISCHE BESCHREIBUNG). mAn DARF ImmER DEn pRoDuCkTE mIT GEsCHlossEnER TüR BEnuTzEn, um DIE üBERHITzunGssCHADEn zu VERmEIDEn (sCHmIEDEEFFEkT). DIE mIssACHTunG DIEsER REGEl VERuRsACHT DEn VERFAll DER GARAnTIE. Aus Sicherheitsgründen müssen Geräte mit selbstschließender Tür (Bauart 1), außer beim Nachlegen von Brennstoff und dem eventuellen Entfernen der Asche, zwingend mit geschlossenem Feuerraum betrieben werden. Geräte ohne selbstschließende Türen (Bauart 2) müssen an einen eigenen Schornstein angeschlossen werden. Der Betrieb mit offener Tür ist nur unter Aufsicht zulässig. WICHTIG: Aus sICHERHEITsGRünDEn kAnn DIE FEuERRAumTüR nuR BEIm nACHlEGEn Von BREnnsToFF GEöFFnET WERDEn. DER FEuERRAum muss BEI DEm BETRIEB oDER BEI DEn ABküHlzEITEn GEsCHlossEn BlEIBEn. Mit den auf der Ofenfront angebrachten Luftschiebern wird die Wärmeabgabe der Feuerstelle eingestellt. Sie sind je nach Wärmebedarf zu öffnen. Die beste Verbrennung (geringste Emission) wird erreicht, wenn beim Nachlegen des Holzes der Großteil der Verbrennungsluft durch den Sekundärluftregler. DER HERD DARF nIE üBERlADEn WERDEn. ZU VIEL BRENNSTOFF UND ZU VIEL VERBRENNUNGSLUFT KÖNNEN ZUR ÜBERHITZUNG FÜHREN UND DAHER DEN OFEN BESCHÄDIGEN. DuRCH üBERHITzEn VERuRsACHTE sCHäDEn sInD nICHT DuRCH DIE GARAnTIE GEDECkT. DER OFEN MUSS DAHER IMMER BEI GESCHLOSSENER (HERUNTERGESCHOBENER) TÜR BETRIEBEN WERDEN, UM FUNKENFLUG ZU VERMEIDEN. Die Regelung der Einstellvorrichtungen, welche für die Erzielung der Nennwärmeleistung mit einem Unterdruck am Schornstein von 12 Pa (1,2 mm Wassersäule) notwendig ist, ist die folgende: siehe Kap. TECHNISCHE BESCHREIBUNG. NEBEN DER EINSTELLUNG DER LUFT FÜR DIE VERBRENNUNG, DIE VERBRENNUNGSINTENSITÄT UND DEMZUFOLGE DIE WÄRMELEISTUNG IHRER AUSRÜSTUNG IST VOM SCHORNSTEIN BEEINFLUSST. EIN GUTER SCHORNSTEINZUG ERFORDERT EINE VERRINGERE EINSTELLUNG DER LUFT FÜR DIE VERBRENNUNG, WÄHREND EIN DÜRFTIGER ZUG ERFORDERT MEHR EINE PRÄZISE EINSTELLUNG DER LUFT FÜR DIE VERBRENNUNG. Um die gute Verbrennung zu prüfen, kontrollieren, ob der vom Schornstein herausströmende Rauch durchsichtig ist. Wenn der Rauch weiß ist, bedeutet das, dass die Ausrüstung falsch eingestellt ist, oder dass das Holz zu nass ist; Wenn dagegen der Rauch grau oder schwarz ist, bedeutet das, dass die Verbrennung nicht vollkommen ist (eine größere Menge von Sekundärluft ist notwendig). ACHTunG: WIRD BRENNSTOFF AUF DIE GLUT GELEGT, WENN KEINE FLAMME VORHANDEN IST, KÖNNTE DIES ZU EINER VERSTÄRKTEN RAUCHENTWICKLUNG FÜHREN. SOLLTE DIES PASSIEREN, KÖNNTE SICH EIN EXPLOSIVES GAS-LUFT-GEMISCH BILDEN UND IM EXTREMFALL KÖNNTE DIES EINE EXPLOSION NACH SICH ZIEHEN. AUS GRÜNDEN DER SICHERHEIT EMPFIEHLT ES SICH, EINE ERNEUTE ZÜNDUNG DURCHZUFÜHREN UND DAZU KLEINE HOLZLEISTEN ZU VERWENDEN. BACKEN (wENN ANwESENd) MitHilfederVerbrennungsluftzuführungkanndieBackraumtemperaturbeeinußtwerden.EinausreichenderSchornsteinzugund gut gereinigte Heizgaszüge um den Backraum herum sind für ein gutes Backergebnis wichtig. Die Backrost und die Fettpfanne können auf verschiedenen Ebenen eingeschoben werden. Hohe Kuchen und große Braten werden auf der untersten Schiene eingeschoben. Flache Kuchen und Gebäck auf der mittleren Schiene. Die obere Schiene kann zum Nach- bzw. Überbacken genutzt werden (siehe Kap. Technische Beschreibung - ZUBEHÖR). WEnn mAn sEHR FEuCHTE spEIsEn koCHT, WIE FRuCHTToRTEn oDER oBsT, EnTsTEHT sEHR VIEl konDEnsATIonsWAssER. BEIM KOCHEN KANN WASSERDAMPF ENTSTEHEN DER SICH DANN IN FORM VON TROPFEN AUF DER OBERSEITE ODER SEITLICH AN DER TÜR LAGERT. Es handelt sich um ein physikalisches Phänomen. Das kurze und vorsichtige Öffnen der Tür (1 oder 2 mal, öfters im Falle von längeren Kochzeiten) kann den Dampf aus dem Backraum raus lassen und somit die Kondensation reduzieren. BETRIEB IN dEN ÜBERGANGSPERIOdEN WÄHREND DER ÜBERGANGSZEIT, D. H. BEI HÖHEREN AUSSENTEMPERATUREN, KANN ES BEI PLÖTZLICHEM TEMPERATURANSTIEG ZU STÖRUNGEN DES SCHORNSTEINEINZUGS KOMMEN, SODASS DIE ABGASE NICHT VOLLSTÄNDIG ABGEZOGEN WERDEN. DIE ABGASE TRETEN NICHT MEHR VOLLSTÄNDIG AUS (INTENSIVER GASGERUCH). In diesem Fall, das Gitter öfter schütteln und die Luft für die Verbrennung erhöhen. Legen Sie dann eine geringere Brennstoffmenge nach und sorgen Sie dafür, dass diese schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

KONTROLLIEREN SIE SCHLIESSLICH, OB ALLE REINIGUNGSÖFFNUNGEN UND DIE KAMINANSCHLÜSSE DICHT SIND. Im zWEIFElsFAll VERzICHTEn sIE AuF DEn BETRIEB DEs kAmInoFEns. 51Rev07 Rev08 Rev09

REGELmäSSiGE REiNiGUNG DURch DEN BENUTzER

WICHTIG : DIE WARTUNG UND PFLEGE MUSS AUSSCHLIESSLICH BEI KALTER AUSRÜSTUNG AUSGEFÜHRT WERDEN. La NORDICA S.p.A. AN DEM GERÄT DÜRFEN KEINE VERÄNDERUNGEN VORGENOMMEN WERDEN! REiNiGUNG DES GLASES

WICHTIG: DIE GLASREINIGUNG IST NUR UND AUSSCHLIESSLICH BEI KÜHLER AUSRÜSTUNG AUSZUFÜHREN, UM DIE EXPLOSION DES GLASES SELBST ZU VERMEIDEN.

DAS ERSATZTEIL IST DAHER NICHT AUF GARANTIE. REiNiGUNG DES ASchENKASTEN Abbildung 8

DIE REINIGUNG MUSS AUSSCHLIESSLICH BEI KALTER AUSRÜSTUNG AUSGEFÜHRT WERDEN

Abbildung 10 VORSICHT: DER MANGEL AN ABLENKBLECH VERURSACHT EINE GROSSE UNTERDRUCK, UND DEMZUFOLGE EINE ZU SCHNELLE VERBRENNUNG, EINEN ÜBERTRIEBENEN HOLZVERBRAUCH MIT DAZUGEHÖRENDER ÜBERHITZUNG DER AUSRÜSTUNG. 52DEUTSCH KAchELN (WENN ANWESEND) la nORDicA s.p.A.

fAlls sie iRgenDein Reinigungsmittel ODeR eine flüssigKeit Benutzen, Könnte letzteRe in Die hAARRisse einDRingen unD sie DAueRnD heRVORtReten lAssen PRODUKTE miT TEiLEN AUS NATURSTEiN (WENN ANWESEND)

WARTUNG UND PFLEGE DES BAcKFAchES WENN ANWESEND um Die mögliche BilDung VOn ROst zu VeRmeiDen, emPfehlen wiR fOlgenDes:

53DEUTSCH FESTSTELLUNG DER WäRmELEiSTUNG

Verbrennungsidentikation Erforderte Menge imVerhältnis zu 1 kg von trockenem Holz Krafstoff Einheit kcal/h kW

ZUGELASSENEN TECHNIKER UNTER AUSSCHLIESSLICHER VERWENDUNG VON

ORIGINAL-ERSATZTEILEN

ANSchLUSS AN DEN SchORNSTEiN
