MANUAL DE USUARIO FFEW2426UB FRIGIDAIRE

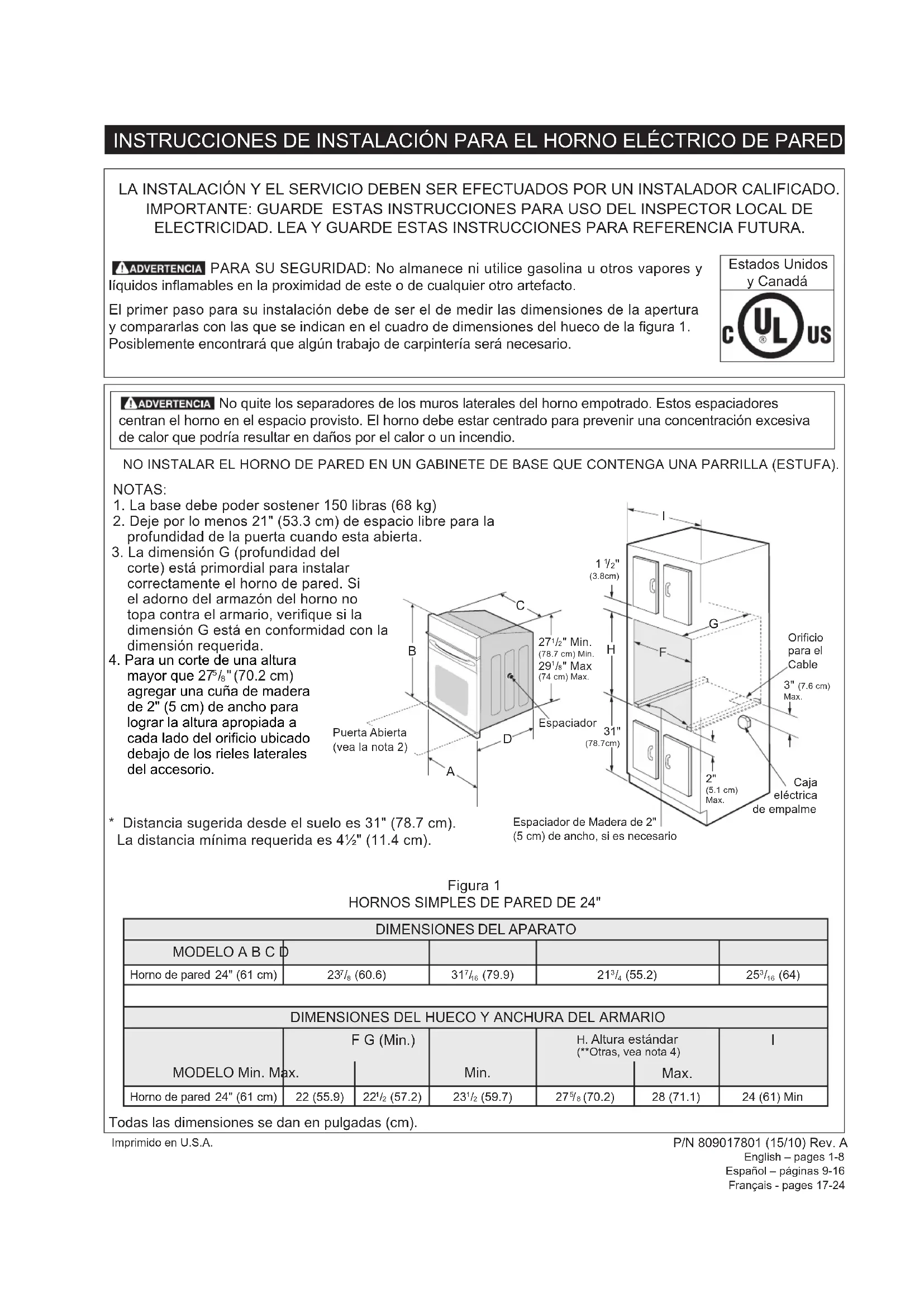

NOTES9 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED Figura 1

HORNOS SIMPLES DE PARED DE 24"

P/N 809017801 (15/10) Rev. AEnglish – pages 1-8Español – páginas 9-16Français - pages 17-24 Todas las dimensiones se dan en pulgadas (cm). No quite los separadores de los muros laterales del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio. NO INSTALAR EL HORNO DE PARED EN UN GABINETE DE BASE QUE CONTENGA UNA PARRILLA (ESTUFA). NOTAS:

1. La base debe poder sostener 150 libras (68 kg)

2. Deje por lo menos 21" (53.3 cm) de espacio libre para la

profundidad de la puerta cuando esta abierta. Imprimido en U.S.A.

4. Para un corte de una altura

(70.2 cm) agregar una cuña de madera de 2" (5 cm) de ancho para lograr la altura apropiada a cada lado del oricio ubicado debajo de los rieles laterales del accesorio. PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inamables en la proximidad de este o de cualquier otro artefacto. El primer paso para su instalación debe de ser el de medir las dimensiones de la apertura y compararlas con las que se indican en el cuadro de dimensiones del hueco de la gura 1. Posiblemente encontrará que algún trabajo de carpintería será necesario. LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA. Estados Unidos y Canadá

3. La dimensión G (profundidad del

corte) está primordial para instalar correctamente el horno de pared. Si el adorno del armazón del horno no topa contra el armario, verique si la dimensión G está en conformidad con la dimensión requerida.

• Distancia sugerida desde el suelo es 31" (78.7 cm). La distancia mínima requerida es 4½" (11.4 cm).

Espaciador de Madera de 2"(5 cm) de ancho, si es necesarioCaja eléctricade empalmeOricio para el CablePuerta Abierta(vea la nota 2)3" (7.6 cm) Max. 2" (5.1 cm) Max. 31" (78.7cm)

(70.2) 28 (71.1) 24 (61) Min10 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED Notas importantes para el instalador

1. Lea todas las instrucciones contenidas en este

manual antes de instalar el horno.

2. Saque todo el material usado en el embalaje del

compartimiento del horno antes de conectar el suministro eléctrico o de gas a la estufa.

3. Observe todos los códigos y reglamentos pertinentes.

4. Deje estas instrucciones con el consumidor.

5. La puerta del horno se puede retirar para facilitar la

instalación. Ver guía de uso y cuidado para seguir instrucciones y remover puerta.

6. Estos hornos solo estan aprobados para ser

instalados en gabinetes de bajo de un mostrador. Estos hornos no estan aprobados para instalarse de bajo de una parrilla (estufa).

7. ESTE HORNO NO ESTÁ APROBADO PARA LA

INSTALACIÓN APILABLE O DE LADO A LADO.

NOTA IMPORTANTE AL CONSUMIDOR

Conserve estas instrucciones y el manual del usuario para uso del inspector local de electricidad y referencia futura.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Asegúrese de que su horno de pared sea instalado y puesto a tierra de forma apropiada por un instalador calicado o por un técnico de servicio.

• Este horno de pared debe ser eléctricamente puesto a tierra de acuerdo con los códigos locales o, en su ausencia, con el Código Eléctrico Nacional ANSI/ NFPA No. 70–última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá. Pisar, apoyarse, o sentarse sobre la puerta de este horno de pared puede causar serias lesiones y daños al horno de pared. Nunca use su horno de pared para calentar una habitación. El uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso. La corriente eléctrica al horno debe estar apagada mientras se hacen las conexiones de líneas. Si no se apaga, daños serios o la muerte podrían resultar.

Consulte la Figura 1 para conocer las dimensiones pertinentes al modelo de su horno y al espacio necesario en el que poner el horno. La supercie donde se va a apoyar el horno debe de ser de madera contrachapada sólida u otro material similar y, sobre todo, la supercie tiene que estar a nivel, de lado a lado, y de atrás hacia adelante.

2. Ajuste de la altura del horno

La altura del horno se puede ajustar con cuñas de madera de 2" (5 cm) de ancho, donde sea necesario, para que quepa en un gabinete o abertura existente, cuando la altura del corte es superior a 27

" (70.2 cm) en el caso del horno único de pared (ver la Figura 1). Colocar las cuñas de altura apropiada debajo de los rieles laterales del horno.

3. Requerimientos Eléctricos

Se debe proveer el voltaje y la frecuencia apropiados a este electrodoméstico, y conectarse a un circuito individual correctamente puesto a tierra, protegido por un interruptor o un fusible. Para conocer el interruptor o fusible que requiere su modelo, vea la placa serial para encontrar la consumación del vatiaje y reérase al cuadro A para encontrar el amperaje del interruptor o fusible. Observe todos los códigos que gobiernan y ordenanzas locales

1. Un cable de 3 o 4 alambres monofásico 120/240

o 120/208 voltios, 60 hertzios es la única fuente eléctrica que requiere en un circuito separado en ambos lados de la línea (alambre negro y alambre rojo) (se recomienda un fusible o un interruptor de retraso de tiempo). No funda a cable neutro (alambre blanco). Se debe de tener precaución al combinar un horno de pared y una cubierta, reérase a la placa de seria de cada uno de los aparatos. NOTA: Los tamaños y las conexiones del alambre deben conformarse con el tamaño del fusible y el grado de la aplicación de acuerdo con el código Eléctrico Nacional Americano ANSI/NFPA No. 70- ultima edición, o con el estándar CSA canadiense C22.1, código eléctrico canadiense, parte 1, y códigos y ordenanzas locales. No se debera usar extensiones para enchufar este electrodoméstico. Esto podría causar un incendio, choque eléctrico u otro tipo de daño personal. Si usted necesita un cable mas largo, puede ordenar un cable de 10" kit 903056-9010 llamando al centro de Servicio.

2. Este electrodoméstico debe conectarse a la caja

de fusibles (o de cortocircuito), por medio de un cable blindado exible o un cable con forro no metálico. El cable blindado exible que va desde el electrodoméstico debe de estar conectado directamente a la caja de empalme. La caja de empalme debe de estar localizada en el lugar que se indica en la Figura 1, dejando tanto exceso de cable como sea posible entre la caja y el electrodoméstico, de forma que así el electrodoméstico se pueda mover fácilmente, si fuera necesario para hacer una reparación.

3. Se debe de usar un conector que reduzca la tirantez

de una forma adecuada para unir el cable blindado exible a la caja de empalme. Table A Grados de Vatios del lectrodoméstico 240V

recomienda una protección al circuitoGrados de Vatios del lectrodoméstico 208V

recomienda una protección al circuito Menos de 4800W 20A Menos de 4100W 20A 4801W - 7200W 30A 4101W - 6200W 30A 7201W - 9600W 40A o 50A 6201W - 8300W 40A o 50A 9601W and + 50A 8301W and + 50A11 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED En cuanto a las condiciones de despacho y almacenamiento en el invierno, asegúrese de que el horno llegue a su destino nal como mínimo tres (3) horas antes de encenderlo. Si se enciende el horno cuando aún está frío, se pueden dañar los controles.

4. Conexión eléctrica

El usuario tiene la responsabilidad personal y obligación de utilizar un instalador calicado, para asegurar que la instalación eléctrica está hacha de forma adecuada y está conforme con el Código Eléctrico Nacional ANSI/NFPA No. 70-última edición en los Estados Unidos, o el Código Eléctrico Canadiense CSA Standard C22.1, Part 1, en Canadá. Riesgo de choque eléctrico (El no prestar atención a esta advertencia puede resultar en electrocución u otras lesiones graves.) Este electrodoméstico está equipado con alambre de cobre. Si se va a conectar con cableado de aluminio del hogar, utilizar únicamente conectores que están aprobados para unir cobre y aluminio de acuerdo al Código Nacional Eléctrico (NEC por sus siglas en ingles) y leyes y códigos locales. Al instalar conectores con tornillos que empujen directamente contra el acero y/o aluminio del conducto exible, no apretar los tornillos sucientemente que dañen el conducto exible. No doblar de más o deformar el conducto exible para evitar separar el espiral y descubrir los alambres internos. NO conecte el alambre puesto a tierra a una tubería de suministro de gas. NO conecte el suministro de energía eléctrica hasta que el electrodoméstico haya sido permanentemente puesto a tierra. Conecte el alambre de puesto a tierra antes de enchufar por primera vez el electrodoméstico. Riesgo de choque eléctrico

• Una puesta a tierra se requiere en este aparato.

• No lo conecte a la corriente eléctrica hasta que el aparato haya sido puesto a tierra.

• Desconecte la corriente eléctrica a la caja de empalmes antes de hacer la conexión eléctrica.

• Este aparato debe estar conectado con un sistema de alambres puesto en tierra, metálico y perma- nente o un conector de puesta a tierra debe conec- tarse al terminal de puesta a tierra o el alambre conductor en al aparato.

• No utilice el suministro de gas para hacer la puesta a tierra. La falta de cualquiera de las instrucciones mencionadas podría resultar en un incendio, choque eléctrico o lesiones personales. Figura 2 - CAJA DE EMPALMES

DE 3 ALAMBRES PUESTA A TIERRA

Cable desde el suministro de energía Cable de la estufa Alambre desnudo Alambre rojos Caja de empalmes Conductor de unión listado-UL (o CSA) Alambre verde o desnudo Alambre desnudo Alambre negros

Si su electrodoméstico está equipado con un conductor neutro blanco.) Este electrodoméstico está fabricado con un suministro eléctrico neutro blanco y un alambre de cobre conectado al armazón. El armazón esta puesto a tierra por un enlace de la conexión a tierra con la conexión del neutro al nal de la línea eléctrica, si es usado en los estados unidos una nueva instalación de circuito de bifurcación (1996 NEC), casa rodante, vehículos recreacionales, o donde los códigos locales no permitan poner a tierra mediante el neutro (blanco) o en Canadá, desconectar la conexión blanca de la verde y utilizar la conexión a tierra para poner a tierra la unidad de acuerdo a los códigos locales, conectar el neutro al circuito de bifurcación- conductor neutro de manera usual. Ver Figura 3. Si su electrodoméstico va a ser conectado a una caja de conexión puesta a tierra de 3 cables (en los estados unidos solamente), donde los códigos locales permitan conectar el conductor de poner a tierra-electrodoméstico con el neutro (blanco) ver Figura 2. NOTA AL ELECTRICISTA: Los conductores de cable blindados provistos con este artefacto son aprobados por UL para la conexión al alambrado de casa de un calibre mayor. El aislamiento de los conductores está calicado para temperaturas más altas que las del alambrado de la casa. La capacidad de corriente del conductor está gobernada por la calicación de la temperatura del aislamiento alrededor del alambre en vez de solamente el calibre del alambre. Donde los códigos locales permitan conectar el conductor de puesta a tierra del electrodoméstico al neutral (blanco) (Solamente en los Estados Unidos) (vea gura 2):

1. Desconecte el suministro eléctrico.

2. En el caja de juntas: conectar el aparato y los

cables residenciales como se muestra en la gura 2.12 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED Ubicación del número de modelo y de serie La placa con el número de serie está ubicada en la guarnición interior lateral del horno y se puede ver cuando se abre la puerta. Cuando haga pedidos de repuestos o solicite información con respecto a su horno, esté siempre seguro de incluir el número de modelo y de serie y el número o letra del lote de la placa de serie de su horno. Modelos con un solo horno- la placa de serie está ubicada aquí. Si el horno se usa en una instalación de circuito de ramal nuevo (1996 NEC), en una casa rodante, en un vehículo para recreación o si los códigos locales NO permiten la conexión a tierra a través del cable neutral (blanco), el armazón del electrodoméstico NO TIENE QUE estar conectado al alambre neutro del sistema eléctrico de 4 alambres. (ver gura 3):

1. Desconecte el suministro eléctrico

2. Separe el alambre verde (o cobre desnudo) y el

alambre blanco del electrodoméstico.

3. En el caja de juntas: conectar el aparato y los cables

residenciales como se muestra en la gura 3. Figura 3- CAJA DE EMPALMES

DE 4 ALAMBRES PUESTA A TIERRA

Alambre desnudo Cable desde el suministro de energía Alambre verde o desnudo Cable de la estufa Caja de empalmes Conductor de unión listado-UL (o CSA) Alambre blanco Alambre rojos Alambre negros Alambre blanco Peligro de Peso Pesado

• Use 2 personas o más para mover e instalar el horno de pared.

• Si no cumple con esta instrucción, puede resultar en lesiones personales o daños al horno de pared

• La puerta del horno se puede retirar para facilitar la instalación. Ver guía de uso y cuidado para seguir instrucciones y remover puerta.

5. Instalación del Gabinete

IMPORTANTE No levante o manipular el aparato por el asa de la puerta o el panel de control. 1 Desembalar el horno de pared. Extraer la guarnición inferior y los 2 tornillos unidos con cinta al panel superior del horno. 2 Buscar los tornillos que se incluyen en el paquete de literatura. 3 Insertar el horno en la abertura del gabinete. Deslizar el horno hacia dentro dejando 1½” (3,8 cm) de espacio libre entre el horno y la parte delantera del gabinete (ver la Figura 4). 4 Empujar el cable blindado a través del oricio del gabinete y hacia la caja de paso mientras se desliza el accesorio hacia adentro. 5 Empujar el horno hacia adentro y en contra del gabinete Figura 4 1 1/2" (3.8 cm) espacio libre entre la unidad y el frente del gabinete13 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED Figura 6 Guarnición InferiorTornillos provistos 6 Instalación de los tornillos de montado El horno de pared puede inclinarse cuando la puerta esta abierta. Los soportes de montaje que vienen con el horno de pared deben de estar ajustadas al armario y al aparato para evitar que el horno de pared se incline y ocasione quemaduras graves. A. Los barrenos en las molduras laterales pueden ser usadas como guía para localizar los tornillos de montado de la unidad (gura 5). B. Use los dos tornillos proporcionados para colocar la unidad en la cabina. Tornillos de montado Figura 5 7 Instalación de la Guarnición Inferior: La guarda de seguridad inferior debe ser propiamente instalada para que el aparato electrodoméstico funcióne correctamente. No operar el horno sin la guarda de seguridad instalada. No usar guardas fabricadas de madera o de algun otro material que no sea el especicado. La guarda de seguridad usada en esta unidad debe de corresponder a este modelo. Si se operar el aparato electrodoméstico sin la guarda de seguridad inferior correctamente instalada, esto podria causar lesiones física, tambien puede dañar el gabinete o puede causar daños el aparato electrodoméstico. Los tornillos para instalar la guarda de seguridad inferior son proporcionados con el horno.Remover la puerta del horno para ayudar a la instalación de el borde inferior. A. Colocar la guarda de seguridad inferior sobre las pestañas de cada lado del horno de bajo de la puerta del horno. B. Fijar la guarda de seguridad inferior con los tornillos proporcionados (ver la Figura 6). Riesgo de volcamiento

• Un niño o adulto puede volcar el horno y acabar muerto.

• Instale el dispositivo antivuelco en el horno y/o en la estructura según las instrucciones de instalación.

• Asegúrese de que el horno se vuelva a acoplar al dispositivo antivuelco cuando lo mueva.

• No utilice el horno sin el dispositivo antivuelco instalado y acoplado.

• Si no se siguen estas instrucciones, se puede provocar la muerte o quemaduras graves en niños y adultos. Agujeros de instalación del dispositivo antivuelco Consulte las instrucciones de instalación proporcionadas con su electrodoméstico para instalarlo adecuadamente. Verifique que la instalación se haya realizado adecuada- mente corroborando que los tornillos antivuelco estén colocados. Pruebe la instalación ejercien- do poca presión hacia abajo sobre la puerta abierta del horno. El horno no debe inclinarse hacia adelante.14 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED Figura 7 – INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO Para una instalación típica de un horno eléctrico incorporado debajo del mostrador, véase la gura 8. Instale contrachapado de 3/4" (1.9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras (68 kg). Corte una abertura de 9" X 9"(23 cm X 23 cm) (mínimo) en el fondo del contrachapado, a 2" (5 cm) del lado derecho del panel llenador, para poder encaminar el cable a la caja de empalme. 208/240 caja de empalme para hornos de pared Para reducir el riesgo de lesiones personales y inclinación del horno de pared, éste debe asegurarse a los gabinetes mediante soportes de montaje.

36” Min. (91.4 cm) Min. Approx. 3” (7.5 cm) Los paneles de relleno laterales del gabinete son necesarios para aislar la unidad de los gabinetes adyacentes. 5” (12.7 cm) Max.

(70.2) 28 (71.1)15 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

7. Vericación del funcionamiento

Su modelo está equipado con un Control Electrónico de Horno. Cada una de las funciones ha sido controlada en fábrica antes del despacho. Sin embargo, le sugerimos vericar el funcionamiento de los controles electrónicos una vez más. Consulte la Guía de Uso y Cuidado o la Guía del controles para ver el funcionamiento del horno.

1. Extraer todos los elementos de la parte interior del

2. Encender el horno (Consular la Guía de Uso y

3. Vericar el funcionamiento de los controles

electrónicos del horno: Hornear – Vericar que esta función caliente el horno. Veinte minutos después de encender el horno, abrir la puerta y ver si se siente que el calor emana desde su interior. Asar– Cuando se pone el horno para asar, el elemento de arriba del horno debe de ponerse rojo. Antes de llamar al servicio Lea la sección Lista de Control de Averías en su Manual del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto. Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono gratuito. IMPORTANTE Un ventilador ubicado dentro de la parte trasera superior arriba del horno (en algunos modelos) permite la refrigeración de los componentes eléctricos y electrónicos de enfriamiento. Si el horno ha estado funcionando a altas temperaturas, el ventilador seguirá funcionando después de apagar el horno.

6. Asegúrese de que el horno de pared está a

2. Ponga un nivel por encima de la rejilla. Lea 2 veces,

una vez con el nivel a la posición de lado a lado, y otra vez de atrás hacia adelante. Utilice trozo de madera o cuñas por debajo del horno de pared para nivelar, si sea necesario.

3. Vuelve a empezar en el horno inferior. Si el nivel

muestra que la rejilla no esta a nivel, utilice trozo de madera o cuñas para componer ambos hornos. Figura 816 INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED NOTAS17
