MANUAL DE USUARIO GHWQ085WD1 FRIGIDAIRE

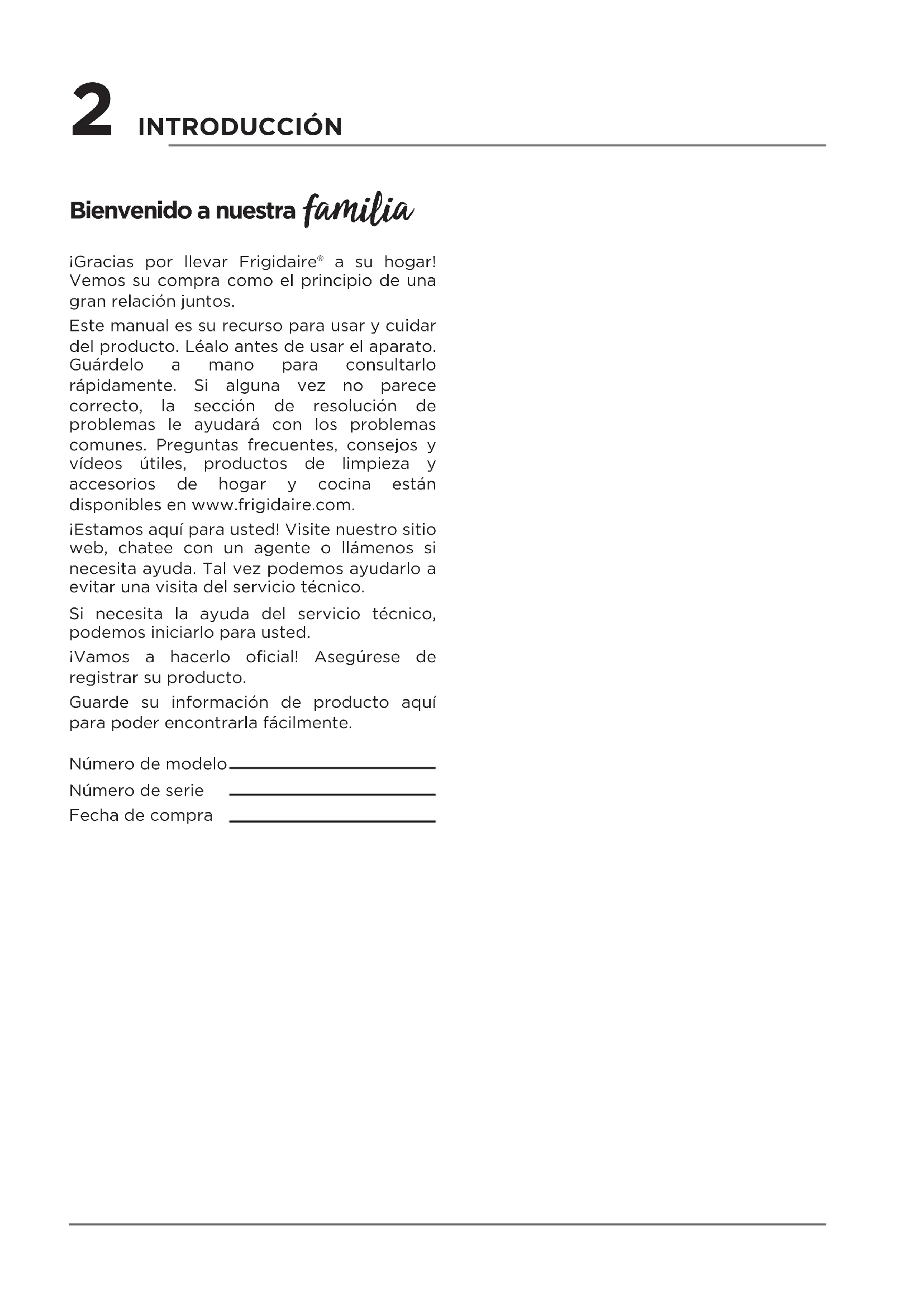

cuidados Aire Acondicionado Introducción......................................................2 Instrucciones Importantes Sobre Seguridad

Please refer to your product’s nameplate to check service model number.2 INTRODUCCIÓN Bienvenido a nuestra familia Número de modelo Número de serie Fecha de compra ¡Gracias por llevar Frigidaire® a su hogar! Vemos su compra como el principio de una gran relación juntos. Este manual es su recurso para usar y cuidar del producto. Léalo antes de usar el aparato. Guárdelo a mano para consultarlo rápidamente. Si alguna vez no parece correcto, la sección de resolución de problemas le ayudará con los problemas comunes. Preguntas frecuentes, consejos y vídeos útiles, productos de limpieza y accesorios de hogar y cocina están disponibles en www.frigidaire.com. ¡Estamos aquí para usted! Visite nuestro sitio web, chatee con un agente o llámenos si necesita ayuda. Tal vez podemos ayudarlo a evitar una visita del servicio técnico. Si necesita la ayuda del servicio técnico, podemos iniciarlo para usted. ¡Vamos a hacerlo oficial! Asegúrese de registrar su producto. Guarde su información de producto aquí para poder encontrarla fácilmente.3 Por su seguridad

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

PRECAUCIÓN Prevenga accidentes PRECAUCIÓN

• Asegúrese de que la toma eléctrica es adecuada para el modelo que ha escogido. Esta información puede encontrarse en la placa de serie, que está localizada en el interior de la carcasa y detrás de la rejilla.

• Si el aparato de aire acondicionado va a ser instalado en una ventana, probablemente necesitará limpiar antes ambas caras del cristal. Si la ventana es de triple raíl con un panel apantallado, remueva éste completamente antes de realizar la instalación.

• Asegúrese de que el aparato de aire acondicionado ha sido instalado firme y correctamente de acuerdo a las instrucciones de montaje provistas con este manual. Guarde este manual y las instrucciones de montaje para un posible uso en el futuro a la hora de remover o reinstalar el equipo.

• Cuando manipule el aparato de aire acondicionado, tenga cuidado para evitar producirse cortes con las aletas metálicas afiladas de la parte delantera y trasera. Para reducir el riesgo de incendio, choque eléctrico o lesiones al operar su aparato de aire acondicionado, siga unas instrucciones básicas entre las que se encuentran: No almacene gasolina ni otros líquidos o vapores inflamables alrededor de este u otro aparato eléctrico. Lea las etiquetas del producto sobre inflamabilidad y otras advertencias. PRECAUCIÓN Evite el riesgo de incendio o choque eléctrico. No use un alargador ni un adaptador de tomacorrientes. No remueva ninguna clavija del enchufe. Información eléctrica PRECAUCIÓN Las especificaciones eléctricas completas de su nuevo aparato de aire acondicionado están expresadas en la placa de serie. Consulte estas especificaciones cuando chequee los requisitos eléctricos.

• Asegúrese de que el aparato de aire acondicionado queda adecuadamente Tomacorrientes polarizado Bajo ninguna circunstancia corte, remueva o evite el uso de la clavija de conexión a tierra. Cable de corriente con enchufe polarizado de 3 clavijas y dispositivo cortacorriente. conectado a tierra. Para minimizar el riesgo de choque eléctrico e incendio es importante una polarización adecuada. El cable de corriente está equipado con un enchufe polarizado de tres clavijas para protección contra choques eléctricos.

• Su aparato de aire acondicionado debe conectarse a un tomacorrientes adecuadamente polarizado. Si el tomacorrientes que pretende utilizar no está adecuadamente polarizado o protegido por un fusible retardante o cortacorrientes, consiga que un electricista cualificado le instale un tomacorrientes adecuado.

• No ponga en marcha el aparato de aire acondicionado sin la cubierta protectora exterior en su sitio. Esto podría provocar daños mecánicos en el interior del aparato.

• No utilice un cable alargador o adaptador de tomacorrientes.4

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

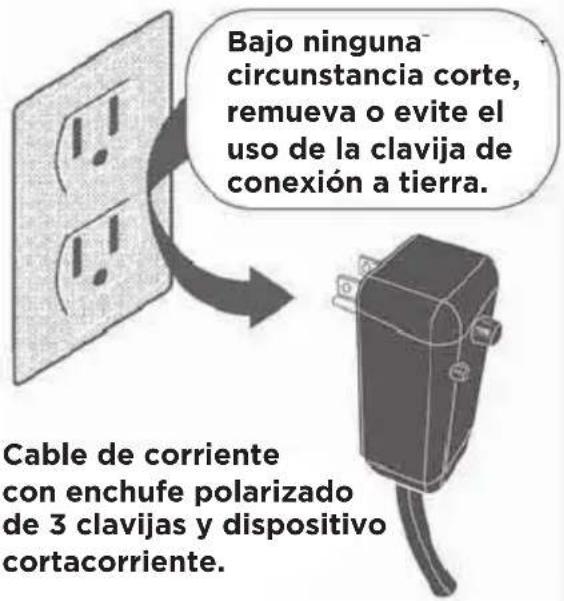

ATENCIÓN: El cable de corriente provisto con este aparato contiene un dispositivo cortacorriente diseñado para reducir el riesgo de incendio. Por favor, consulte la sección 'Operación del dispositivo cortacorriente' para obtener más detalles. En caso de que el cable provisto resulte dañado, no podrá ser reparado. Deberá ser reemplazado por un cable del fabricante.

• Este acondicionador de aire no contiene partes con service de usuario. Siempre llame un service autorizado Electrolux para las reparaciones.

• No inserte ni coloque los dedos u objetos en el área de descarga del aire en el frente de la unidad.

• No inicie ni detenga el acondicionador de aire desenchufando el cable o apagando la potencia de la caja eléctrica.

• No corte ni dañe el cable.

• Si el cable está dañado solo lo debe reemplazar un service autorizado Electrolux.

• En el caso de mal funcionamiento (chispazos, olor a quemado, etc.) detenga inmediatamente la operación, desconecte el cable y llame un service autorizado Electrolux.

• No opere el acondicionador de aire con las manos mojadas.

• No beba agua que haya drenado del acondicionador de aire.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA! Evite lesiones o daño a la unidad u otros objetos de su propiedad

• Asegúrese de que exista una ventilación conforme a las instrucciones de instalación.

• No dirija el flujo de aire hacia la estufa hogar u otras fuentes de calor ya que esto podría causar llamaradas o hacer que las unidades operen excesivamente.

• No se suba ni coloque objetos sobre la parte exterior de la unidad.

• No cuelgue objetos de la unidad.

• No coloque recipientes con líquidos sobre la unidad.

• Apague el acondicionador de aire en la fuente de potencia cuando no será usado por un período de tiempo prolongado.

• Periódicamente chequee el estado de los accesorios de instalación de la unidad para verificar que no haya daños.

• No aplique presión fuerte a aletas del radiador de la unidad.

• Cuando opere la unidad verifique que los filtros de aire estén en su lugar.

• No bloquee ni cubra la rejilla de entrada, el área de descarga ni los puertos de salida.

• Asegúrese que todo equipo eléctrico/electrónico esté al menos a una yarda (0,914m) de la unidad.

• No use ni almacene gases inflamables cerca de la unidad.

• No toque las piezas de metal de la unidad cuando quite el filtro. Podrían ocurrir lesiones al manipular los bordes de metal afilados.

• No use agua para limpiar el aire acondicionado por dentro. La exposición al agua puede destruír el aislamiento, provocando posibles descargas eléctricas.

• Cuando limpie la unidad, asegúrese primeramente de que la electricidad y el disyuntor estén apagados. ADVERTENCIA

• El uso de este aparato no está dirigido a personas (incluido niños) con capacidades mentales, sensoriales o físicas reducidas, con falta de conocimientos, a no ser que se les haya proporcionado supervisión o instrucción en relación al uso del aparato por una persona responsable de la seguridad.

• Se debería supervisar a los niños para asegurar que no juegan con el aparato.5INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona cualificada para evitar riesgos.

• Se debe instalar el aparato según las regulaciones de cableado nacionales. La unidad debe quedar instalada una hora antes de operarla. LEA ESTA SECCIÓN ANTES DE INTENTAR

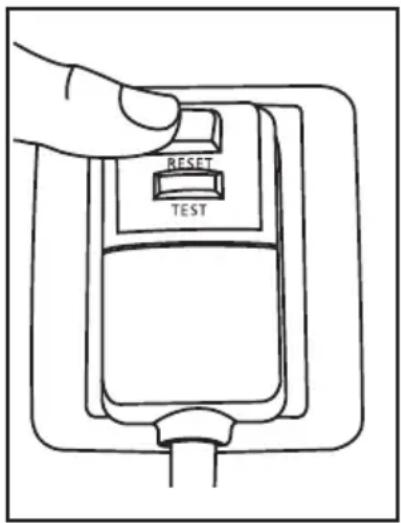

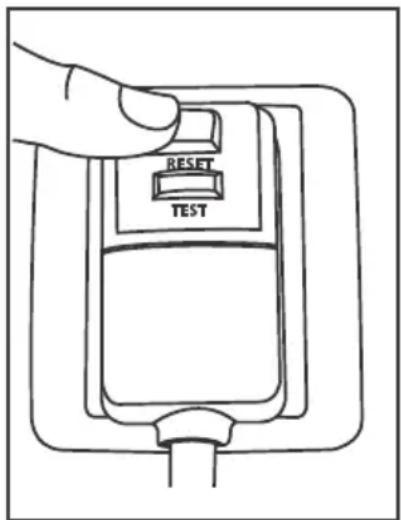

1. Enchufe el aparato de aire acondicionado.

2. El cable de corriente tiene DOS botones en

el enchufe. Presione el botón TEST. Percibirá un sonido al tiempo que el botón RESET sale hacia fuera.

3. Presione el botón RESET. De nuevo

percibirá un sonido al encajar el botón en su lugar.

4. El cable de corriente estará en este

momento suministrando electricidad a la unidad. (Esto se indica además con un piloto en el enchufe). El cable de corriente contiene un dispositivo cortacorriente que detecta daños en el cable. Para comprobar su cable de corriente haga lo siguiente: Operación del dispositivo cortacorriente ATENCIÓN:

• No use este dispositivo para encender y apagar la unidad.

• Asegúrese siempre de que el botón RESET está presionado antes de operar el aparato.

• El cable de corriente debe ser reemplazado si falla el reseteado ya sea al presionar el botón TEST o si no puede ser reseteado. Deberá obtener uno nuevo del fabricante del producto.

• Si el cable de corriente resulta dañado, NO PODRÁ ser reparado. DEBE ser reemplazado por otro obtenido del fabricante del producto. PRECAUCIÓN

El mantenimiento debe realizarse solamente según lo recomendado por el fabricante del equipo. El mantenimiento y la reparación que requiera asistencia de personal cualificado deben ser llevados a cabo bajo la supervision de personas competentes en el uso de refrigerantes inflamables.

• NO modificar la longitud del cable de alimentación, ni utilizar un cable de extensión para encender la unidad.

• NO compartir una tomacorriente única con otros aparatos eléctricos. El uso indebido de la fuente de alimentación puede causar un incendio o una descarga eléctrica.

• Siga las instrucciones detenidamente para manipular, instalar, limpiar o mantener el aire acondicionado para evitar cualquier peligro o daño.

• Se utiliza refrigerante R32 inflamable con el aire acondicionado. Al mantener o desechar el aire acondicionado, el refrigerante (R32) se debe recuperar adecuadamente, y no se debe verter al aire directamente.

• Se debe cumplir con las regulaciones de gas nacional.

• Mantenga las aberturas de ventilación libres de cualquier obstrucción.

• Se debe guardar este aparato para prevenir que se produzca algún daño mecánico.

• Un aviso de que el aparato debe guardarse realizarse de acuerdo con las instrucciones del fabricante.

5. Almacenamiento del equipo (sin vender)

empaquetado. La protección del paquete de almacenamiento debe ponerse de modo que los daños mecánicos dentro del equipo no provoquen fugas de la carga refrigerante. El número máximo de piezas del equipo permitidas para guardar juntas será determinado por las regulaciones locales.

6. Información de mantenimiento.

a) Controles en la zona Antes de iniciar el trabajo en los sistemas que contienen refrigerantes inflamables, hay que realizar controles de seguridad para garantizar que haya menos riesgos de inflamación. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de llevar a cabo trabajos en el sistema. b) Procedimiento de trabajo El trabajo debe llevarse a cabo con un procedimiento controlado para minimizar el riesgo de que haya gas o vapor inflamable mientras se lleva a cabo el trabajo. c) Zona de trabajo general Todo el personal de mantenimiento y de las otras personas que trabajan en la zona local deben recibir formación sobre el trabajo que se realiza. Se debe evitar trabajar en espacios cerrados. Se debe seccionar el área alrededor de los espacios de trabajo. Asegúrese de que las condiciones dentro del área sean seguras para el control de material inflamable. d) Comprobar si hay refrigerante Se debe comprobar el área con un detector de refrigeración adecuado antes y durante el trabajo para que el técnico esté seguro de si hay algún ambiente que sea potencialmente inflamable. Hay que asegurarse de que el equipo de detección de fugas sea adecuado para usar con refrigerantes inflamables, por ejemplo, no espumoso, sellado adecuadamente de manera segura. e) Presencia de un extintor de incendios Si hay que realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier parte asociada, debe haber el equipo de deben quedar visibles y legibles en todo momento. Hay que corregir las marcas y las señales que sean ilegibles. La tubería o los componentes de refrigeración deben instalarse en una posición en la que sea poco probable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a no ser que los componentes estén construidos con materiales que son inherentemente resistentes a la corrosión o que estén protegidos de manera adecuada contra la corrosión.

i) Comprobaciones de los dispositivos

eléctricos La reparación y el mantenimiento de los componentes eléctricos debería incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de los componentes. Si hay algún fallo que puede comprometer la seguridad, no debe conectarse ningún suministro eléctrico al circuito hasta que se solucione. Si no se puede corregir el fallo inmediatamente pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Hay que informar de esto al propietario del equipo para que todas las partes estén informadas. Las comprobaciones de seguridad iniciales deben incluir: Que los capacitores estén descargados: esto se debe hacer de manera segura para evitar que salga alguna chispa. Que no haya cables ni componentes eléctricos expuestos durante la carga, recuperación o purga del sistema. Que hay continuidad de la unión a tierra.

Reparaciones a los componentes sellados a) Todos los suministros eléctricos deben desconectarse del equipo en el que se está trabajando durante las reparaciones de los componentes sellados antes de retirar las cubiertas selladas, etc. Si es totalmente necesario tener un suministro eléctrico al equipo mientras se realizan los servicios de mantenimiento, se debe colocar algún modo de detección de fugas en funcionamiento permanente en el punto más crítico para que pueda avisar si se produce alguna situación potencialmente peligrosa. b) Se debe prestar especial atención para asegurar que al trabajar en los Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para detectar fugas de refrigerante inflamable, pero puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe s erconfigurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergents que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si encuentra una fuga de refrigerante que requiera utilizar el procedimiento de soldadura, todo el refrigerante debe recuperarse del sistema o aislarse (cerrando las válvulas) en una parte del sistema remoto de la fuga. Se debe realizar la eliminación del refrigerante siguiendo las indicaciones de eliminación y evacuación.

11. Eliminación y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones, o para cualquier otro fin, se deben seguir los procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante que se sigan las mejoras prácticas, ya que hay que tener en cuenta que se puede inflamar. Deben seguirse los siguientes procedimientos: a) Eliminación de manera segura del refrigerante siguiendo las normativas locales y nacionales. b) Purgar el circuito con gas inerte. c) Evacuación (opcional para A2L). d) Purgar con gas inerte (opcional para A2L). e) Abrir el circuito cortando o soldando. Se debe recuperar la carga del refrigerante en los cilindros de recuperación correctos si componentes eléctricos, la carcasa no se vea afectada y que el nivel de protección sea el adecuado. Esto debe incluir los daños a los cables, si hay un número excesivo de conexiones, terminales que no sean las originales, si ha habido algún daño a los sellos, ajustes incorrectos de cables, etc. Asegúrese de que el aparato esté montado de manera segura. A segúrese de que los sellos o los materiales de sellado no se hayan degradado hasta el punto de evitar que entren en ambientes inflamables. Se debe realizar el reemplazo de las piezas de acuerdo a las especificaciones del fabricante. NOTA: El uso de silicona sellante debe inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes que son intrínsicamente seguros no deben estar aislados antes de trabajar con ellos.

8. Reparación de los componentes

intrínsicamente seguros No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no excede el voltaje y la corriente permitidos para el equipo que está utilizando. Los componentes intrínsicamente seguros son los únicos tipos en los que se puede trabajar en entornos que pueden ser inflamables. El aparato de prueba debe tener la potencia correcta. Reemplace los componentes solo con las partes especificadas por el fabricante. Las otras partes pueden resultar en la ignición del refrigerante en el ambiente debido a la fuga.

Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta). es esencial que el técnico esté totalmente familiarizado con el equipo y todos sus detalles. Es una buena práctica recomendada que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante por si hay que realizar un análisis antes de la reutilización del refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de empezar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aislar el sistema eléctrico. c) Antes de intentar el procedimiento asegúrese de que: En caso de ser necesario hay un equipo de manipulación mecánica disponible para manipular cilindros de refrigerante. Todo el equipo de protección personal está disponible y debe utilizarse correctamente. El proceso de recuperación debe ser supervisado en todo momento por una persona competente. Los equipos y cilindros de recuperación deben ajustarse a las normas correspondientes. d) Bombear el sistema de refrigerante, si es posible. e) Si no es posible aspirarlo, use un colector para que el refrigerante pueda eliminarse de varias partes del sistema. f) Asegúrese de que el cilindro se encuentre en la balanza antes de que se realice el proceso de recuperación. g) Inicie la máquina de recuperación y opere siguiendo las instrucciones. h) No llene demasiado los cilindros. (No deben tener más del 80 % de su volumen de carga líquida).

i) No exceda la presión de trabajo máxima del

cilindro, incluso si es temporalmente. j) Cuando se hayan llenado los cilindros correctamente y se haya completado el proceso, asegúrese que los cilindros y el equipo son eliminados del lugar pronto y que todas las válvulas son aisladas y el equipo cerrado. k) No se debe cargar el refrigerante recuperado en otro sistema de refrigeración a no ser que haya sido limpiado y comprobado.

Se debe etiquetar el equipo indicando que no se permite la ventilación por los códigos nacionales y locales. Para los electrodomésticos que contienen refrigerantes inflamables, se debe purgar el sistema con nitrógeno sin oxígeno para que el aparato sea seguro de refrigerantes inflamables. Puede que haya que repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para purgar los sistemas refrigerantes. Para aparatos que contengan refrigerantes inflamables, se conseguirá la purga de refrigerantes rompiendo el vacío en el sistema con nitrógeno libre de oxígeno y continuando el llenado hasta que se alcance la presión de trabajo, luego deberá regular la presión a la atmósfera y finalmente bajando al vacío (opcional para A2L). Se debe repetir este proceso hasta que no haya refrigerante en el sistema (opcional para A2L). Cuando se utilice la carga final de nitrógeno libre de oxígeno, el sistema deberá regular la presión para que esté a presión atmosférica y permitir que se pueda realizar el trabajo. Para garantizar que la salida de la bomba de vacío no está cerrado para ninguna fuente de ignición potencial y que hay un sistema de ventilación disponible.

Procesamientos de carga Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos. Hay que asegurarse de que no se produzca la contaminación por diferentes refrigerantes cuando se usa un equipo de carga. Los tubos o mangueras deben ser tan cortos como sea posible para minimizar la cantidad de refrigerante que hay en ellos. Los cilindros deben estar en la posición adecuada según las instrucciones. Hay que asegurarse de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no lo está ya). Hay que vigilar que no se llene demasiado el sistema de refrigeración. Antes de recargar el sistema debe probarse la presión con OFN. Se debe hacer una prueba de las fugas del sistema una vez haya sido cargado pero antes de ponerlo en marcha. Se debe realizar una prueba de fugas antes de dejar el sitio.

Retirada de servicio Antes de llevar a cabo este procedimiento, ha sido retirado del servicio y vaciado de refrigerante. Se debe añadir la fecha y firmar la etiqueta. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

Al eliminar refrigerante del sistema, ya sea para llevar a cabo el mantenimiento o retirarlo del servicio, se recomienda que todos los refrigerantes se eliminen de manera segura. Al transferir el refrigerante en los cilindros, asegúrese de que solo se utilizan cilindros de recuperación de refrigerante adecuados. Asegúrese de que el número correcto de cilindros para mantener la carga total del sistema está disponible. Todos los sistemas a usar están designados para la recuperación de refrigerante y etiquetados para ese refrigerante (por ejemplo, cilindros especiales para la recuperación del refrigerante). Los cilindros deben estar completos y tener la válvula de alivio de presión y las válvulas de cierre funcionando correctamente. Hay que vaciar los cilindros de recuperación y, si es posible, se deben enfriar antes de recuperarlos. El equipo de recuperación deberá estar en buen estado de funcionamiento y contar con un conjunto de instrucciones sobre el equipo y deberá ser adecuado para la recuperación de refrigerantes inflamables. Además, deberá disponerse de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, compruebe que su estado sea el correcto, que haya recibido el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar que se produzca una ignición en caso de que salga refrigerante. Consulte con el fabricante si tiene alguna duda. Hay que devolver el refrigerante recuperado al proveedor de refrigerante en el cilindro de recuperación adecuado y debe tramitarse la Nota de Transferencia de Residuos adecuadas. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros. Si se tiene intención de quitar los compresores o el aceite de los compresores, asegúrese de que hayan sido vaciados a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. Se debe llevar a cabo el proceso de evacuación antes de devolver el compresor a los proveedores. Se debe usar solamente el calentamiento eléctrico al cuerpo del compresor para acelerar este proceso. Se debe drenar el aceite del sistema de manera segura. Los aparatos no conectados a conductos que contienen refrigerantes A2L con las aberturas de suministro y retorno de aire en el espacio acondicionado pueden tener el cuerpo del aparato instalado en zonas abiertas, como por ejemplo falsos techos que no se utilizan como cámaras de aire de retorno, siempre que el aire acondicionado no se comunique directamente con el aire del falso techo.en una área bien ventilada donde el tamaño de la habitación corresponda con el área de la habitación especificada para la operación.

• Cualquier persona que está implicada en trabajar o manipular un circuito de refrigerante debería tener un certificado válido actualizado de una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de manera segura de acuerdo con las características de evaluación reconocidas dentro de la industria. Ejemplos de estos procedimientos de funcionamiento son:

• romper el circuito de refrigeración.

• abrir los componentes sellados.

• abrir los recintos ventilados.

• Ningún fuego abierto o dispositivo como un interruptor que pueda generar chispas/cebado, se debe colocar cerca del aire acondicionado para evitar provocar el encendido del refrigerante inflammable utilizado. Siga las instrucciones detenidamente para guardar o mantener el aire acondicionado para evitar que se produzca cu alquier daño mecánico.

• No utilice ningún medio para acelerar el proceso de descongelación o para limpiar, que no sea el recomendado por el fabricante.

• Este aparato debe ser guardado en una habitación que no tenga continuamente fuentes de ignición en funcionamiento (por ejemplo: llamas abiertas, un aparato que funcione con gas) y focos de ignición (por ejemplo: un calentador eléctrico en funcionamiento) cerca del aparato.

• No perforar o quemar.

• Tenga en cuenta que los refrigerantes puede que no tengan ningún olor.

1. Transporte del equipo que contiene

refrigerantes inflamables. Ver las regulaciones de transporte.

2. Marcar los equipos usando señales.

Ver las regulaciones locales.

3. Desechar el equipo usando refrigerantes

inflamables. Ver las regulaciones nacionales.

4. Almacenamiento de equipos y/o

aparatos. El almacenamiento del equipo debe realizarse de acuerdo con las instrucciones del fabricante.

5. Almacenamiento del equipo (sin vender)

empaquetado. La protección del paquete de almacenamiento debe ponerse de modo que los daños mecánicos dentro del equipo no provoquen fugas de la carga refrigerante. El número máximo de piezas del equipo permitidas para guardar juntas será determinado por las regulaciones locales.

6. Información de mantenimiento.

a) Controles en la zona Antes de iniciar el trabajo en los sistemas que contienen refrigerantes inflamables, hay que realizar controles de seguridad para garantizar que haya menos riesgos de inflamación. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de llevar a cabo trabajos en el sistema. b) Procedimiento de trabajo El trabajo debe llevarse a cabo con un procedimiento controlado para minimizar el riesgo de que haya gas o vapor inflamable mientras se lleva a cabo el trabajo. c) Zona de trabajo general Todo el personal de mantenimiento y de las otras personas que trabajan en la zona local deben recibir formación sobre el trabajo que se realiza. Se debe evitar trabajar en espacios cerrados. Se debe seccionar el área alrededor de los espacios de trabajo. Asegúrese de que las condiciones dentro del área sean seguras para el control de material inflamable. d) Comprobar si hay refrigerante Se debe comprobar el área con un detector de refrigeración adecuado antes y durante el trabajo para que el técnico esté seguro de si hay algún ambiente que sea potencialmente inflamable. Hay que asegurarse de que el equipo de detección de fugas sea adecuado para usar con refrigerantes inflamables, por ejemplo, no espumoso, sellado adecuadamente de manera segura. e) Presencia de un extintor de incendios Si hay que realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier parte asociada, debe haber el equipo de

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

deben quedar visibles y legibles en todo momento. Hay que corregir las marcas y las señales que sean ilegibles. La tubería o los componentes de refrigeración deben instalarse en una posición en la que sea poco probable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a no ser que los componentes estén construidos con materiales que son inherentemente resistentes a la corrosión o que estén protegidos de manera adecuada contra la corrosión.

i) Comprobaciones de los dispositivos

eléctricos La reparación y el mantenimiento de los componentes eléctricos debería incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de los componentes. Si hay algún fallo que puede comprometer la seguridad, no debe conectarse ningún suministro eléctrico al circuito hasta que se solucione. Si no se puede corregir el fallo inmediatamente pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Hay que informar de esto al propietario del equipo para que todas las partes estén informadas. Las comprobaciones de seguridad iniciales deben incluir: Que los capacitores estén descargados: esto se debe hacer de manera segura para evitar que salga alguna chispa. Que no haya cables ni componentes eléctricos expuestos durante la carga, recuperación o purga del sistema. Que hay continuidad de la unión a tierra.

Reparaciones a los componentes sellados a) Todos los suministros eléctricos deben desconectarse del equipo en el que se está trabajando durante las reparaciones de los componentes sellados antes de retirar las cubiertas selladas, etc. Si es totalmente necesario tener un suministro eléctrico al equipo mientras se realizan los servicios de mantenimiento, se debe colocar algún modo de detección de fugas en funcionamiento permanente en el punto más crítico para que pueda avisar si se produce alguna situación potencialmente peligrosa. b) Se debe prestar especial atención para asegurar que al trabajar en los Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para detectar fugas de refrigerante inflamable, pero puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe s erconfigurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergents que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si encuentra una fuga de refrigerante que requiera utilizar el procedimiento de soldadura, todo el refrigerante debe recuperarse del sistema o aislarse (cerrando las válvulas) en una parte del sistema remoto de la fuga. Se debe realizar la eliminación del refrigerante siguiendo las indicaciones de eliminación y evacuación.

11. Eliminación y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones, o para cualquier otro fin, se deben seguir los procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante que se sigan las mejoras prácticas, ya que hay que tener en cuenta que se puede inflamar. Deben seguirse los siguientes procedimientos: a) Eliminación de manera segura del refrigerante siguiendo las normativas locales y nacionales. b) Purgar el circuito con gas inerte. c) Evacuación (opcional para A2L). d) Purgar con gas inerte (opcional para A2L). e) Abrir el circuito cortando o soldando. Se debe recuperar la carga del refrigerante en los cilindros de recuperación correctos si componentes eléctricos, la carcasa no se vea afectada y que el nivel de protección sea el adecuado. Esto debe incluir los daños a los cables, si hay un número excesivo de conexiones, terminales que no sean las originales, si ha habido algún daño a los sellos, ajustes incorrectos de cables, etc. Asegúrese de que el aparato esté montado de manera segura. A segúrese de que los sellos o los materiales de sellado no se hayan degradado hasta el punto de evitar que entren en ambientes inflamables. Se debe realizar el reemplazo de las piezas de acuerdo a las especificaciones del fabricante. NOTA: El uso de silicona sellante debe inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes que son intrínsicamente seguros no deben estar aislados antes de trabajar con ellos.

8. Reparación de los componentes

intrínsicamente seguros No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no excede el voltaje y la corriente permitidos para el equipo que está utilizando. Los componentes intrínsicamente seguros son los únicos tipos en los que se puede trabajar en entornos que pueden ser inflamables. El aparato de prueba debe tener la potencia correcta. Reemplace los componentes solo con las partes especificadas por el fabricante. Las otras partes pueden resultar en la ignición del refrigerante en el ambiente debido a la fuga.

Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta). es esencial que el técnico esté totalmente familiarizado con el equipo y todos sus detalles. Es una buena práctica recomendada que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante por si hay que realizar un análisis antes de la reutilización del refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de empezar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aislar el sistema eléctrico. c) Antes de intentar el procedimiento asegúrese de que: En caso de ser necesario hay un equipo de manipulación mecánica disponible para manipular cilindros de refrigerante. Todo el equipo de protección personal está disponible y debe utilizarse correctamente. El proceso de recuperación debe ser supervisado en todo momento por una persona competente. Los equipos y cilindros de recuperación deben ajustarse a las normas correspondientes. d) Bombear el sistema de refrigerante, si es posible. e) Si no es posible aspirarlo, use un colector para que el refrigerante pueda eliminarse de varias partes del sistema. f) Asegúrese de que el cilindro se encuentre en la balanza antes de que se realice el proceso de recuperación. g) Inicie la máquina de recuperación y opere siguiendo las instrucciones. h) No llene demasiado los cilindros. (No deben tener más del 80 % de su volumen de carga líquida).

i) No exceda la presión de trabajo máxima del

cilindro, incluso si es temporalmente. j) Cuando se hayan llenado los cilindros correctamente y se haya completado el proceso, asegúrese que los cilindros y el equipo son eliminados del lugar pronto y que todas las válvulas son aisladas y el equipo cerrado. k) No se debe cargar el refrigerante recuperado en otro sistema de refrigeración a no ser que haya sido limpiado y comprobado.

Se debe etiquetar el equipo indicando que no se permite la ventilación por los códigos nacionales y locales. Para los electrodomésticos que contienen refrigerantes inflamables, se debe purgar el sistema con nitrógeno sin oxígeno para que el aparato sea seguro de refrigerantes inflamables. Puede que haya que repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para purgar los sistemas refrigerantes. Para aparatos que contengan refrigerantes inflamables, se conseguirá la purga de refrigerantes rompiendo el vacío en el sistema con nitrógeno libre de oxígeno y continuando el llenado hasta que se alcance la presión de trabajo, luego deberá regular la presión a la atmósfera y finalmente bajando al vacío (opcional para A2L). Se debe repetir este proceso hasta que no haya refrigerante en el sistema (opcional para A2L). Cuando se utilice la carga final de nitrógeno libre de oxígeno, el sistema deberá regular la presión para que esté a presión atmosférica y permitir que se pueda realizar el trabajo. Para garantizar que la salida de la bomba de vacío no está cerrado para ninguna fuente de ignición potencial y que hay un sistema de ventilación disponible.

Procesamientos de carga Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos. Hay que asegurarse de que no se produzca la contaminación por diferentes refrigerantes cuando se usa un equipo de carga. Los tubos o mangueras deben ser tan cortos como sea posible para minimizar la cantidad de refrigerante que hay en ellos. Los cilindros deben estar en la posición adecuada según las instrucciones. Hay que asegurarse de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no lo está ya). Hay que vigilar que no se llene demasiado el sistema de refrigeración. Antes de recargar el sistema debe probarse la presión con OFN. Se debe hacer una prueba de las fugas del sistema una vez haya sido cargado pero antes de ponerlo en marcha. Se debe realizar una prueba de fugas antes de dejar el sitio.

Retirada de servicio Antes de llevar a cabo este procedimiento, ha sido retirado del servicio y vaciado de refrigerante. Se debe añadir la fecha y firmar la etiqueta. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

Al eliminar refrigerante del sistema, ya sea para llevar a cabo el mantenimiento o retirarlo del servicio, se recomienda que todos los refrigerantes se eliminen de manera segura. Al transferir el refrigerante en los cilindros, asegúrese de que solo se utilizan cilindros de recuperación de refrigerante adecuados. Asegúrese de que el número correcto de cilindros para mantener la carga total del sistema está disponible. Todos los sistemas a usar están designados para la recuperación de refrigerante y etiquetados para ese refrigerante (por ejemplo, cilindros especiales para la recuperación del refrigerante). Los cilindros deben estar completos y tener la válvula de alivio de presión y las válvulas de cierre funcionando correctamente. Hay que vaciar los cilindros de recuperación y, si es posible, se deben enfriar antes de recuperarlos. El equipo de recuperación deberá estar en buen estado de funcionamiento y contar con un conjunto de instrucciones sobre el equipo y deberá ser adecuado para la recuperación de refrigerantes inflamables. Además, deberá disponerse de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, compruebe que su estado sea el correcto, que haya recibido el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar que se produzca una ignición en caso de que salga refrigerante. Consulte con el fabricante si tiene alguna duda. Hay que devolver el refrigerante recuperado al proveedor de refrigerante en el cilindro de recuperación adecuado y debe tramitarse la Nota de Transferencia de Residuos adecuadas. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros. Si se tiene intención de quitar los compresores o el aceite de los compresores, asegúrese de que hayan sido vaciados a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. Se debe llevar a cabo el proceso de evacuación antes de devolver el compresor a los proveedores. Se debe usar solamente el calentamiento eléctrico al cuerpo del compresor para acelerar este proceso. Se debe drenar el aceite del sistema de manera segura. Los aparatos no conectados a conductos que contienen refrigerantes A2L con las aberturas de suministro y retorno de aire en el espacio acondicionado pueden tener el cuerpo del aparato instalado en zonas abiertas, como por ejemplo falsos techos que no se utilizan como cámaras de aire de retorno, siempre que el aire acondicionado no se comunique directamente con el aire del falso techo.realizarse de acuerdo con las instrucciones del fabricante.

5. Almacenamiento del equipo (sin vender)

empaquetado. La protección del paquete de almacenamiento debe ponerse de modo que los daños mecánicos dentro del equipo no provoquen fugas de la carga refrigerante. El número máximo de piezas del equipo permitidas para guardar juntas será determinado por las regulaciones locales.

6. Información de mantenimiento.

a) Controles en la zona Antes de iniciar el trabajo en los sistemas que contienen refrigerantes inflamables, hay que realizar controles de seguridad para garantizar que haya menos riesgos de inflamación. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de llevar a cabo trabajos en el sistema. b) Procedimiento de trabajo El trabajo debe llevarse a cabo con un procedimiento controlado para minimizar el riesgo de que haya gas o vapor inflamable mientras se lleva a cabo el trabajo. c) Zona de trabajo general Todo el personal de mantenimiento y de las otras personas que trabajan en la zona local deben recibir formación sobre el trabajo que se realiza. Se debe evitar trabajar en espacios cerrados. Se debe seccionar el área alrededor de los espacios de trabajo. Asegúrese de que las condiciones dentro del área sean seguras para el control de material inflamable. d) Comprobar si hay refrigerante Se debe comprobar el área con un detector de refrigeración adecuado antes y durante el trabajo para que el técnico esté seguro de si hay algún ambiente que sea potencialmente inflamable. Hay que asegurarse de que el equipo de detección de fugas sea adecuado para usar con refrigerantes inflamables, por ejemplo, no espumoso, sellado adecuadamente de manera segura. e) Presencia de un extintor de incendios Si hay que realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier parte asociada, debe haber el equipo de extinción de incendios disponible cerca. Hay que tener un extintor de incendios de CO2 o de polvo en seco junto a la zona de carga. f) Sin fuentes de ignición Ninguna persona que realice trabajos que tengan que ver con un sistema de refrigeración en el que se exponga alguna tubería que contenga o haya contenido refrigerante inflamable deberá utilizar fuentes de ignición que puedan suponer de algún modo un riesgo de incendio o explosión. Todas las fuentes de ignición posibles, como un cigarro encendido, deben mantenerse a una distancia lo suficientemente lejos del lugar de instalación, reparación, extracción y eliminación, durante el período en que el refrigerante inflamable pueda ser liberado al espacio circundante. Antes de iniciar el trabajo, hay que revisar la zona alrededor del equipo para asegurase de que no hay riesgos de ignición ni ningún otro peligro inflamable. Se deberá poner señales de «Prohibido fumar». g) Zona ventilada Asegúrese de que el área está abierta o de que está adecuadamente ventilada antes de entrar en el sistema o realizar cualquier trabajo en caliente. Un grado de ventilación debe continuar durante el período en que se lleva a cabo el trabajo. La ventilación dispersará de manera segura cualquier refrigerante y lo expulsará en la atmósfera. h) Comprobaciones del equipo refrigerante Cuando se cambien los componentes eléctricos, deberán ser aptos para el fin y la especificación correcta. Se deben seguir siempre las directrices de servicio y mantenimiento del fabricante. Si tiene alguna duda consulte el departamento técnico del fabricante para recibir ayuda. Hay que realizar las siguientes comprobaciones para las instalaciones usando refrigerantes inflamables: La carga de refrigerante debe establecerse según el tamaño de la habitación en la que se instalan las piezas que contienen refrigerante. La maquinaria de ventilación y las salidas deben funcionar adecuadamente y no deben estar obstruidas. Si se utiliza un circuito de refrigeración indirecto, se debe verificar la presencia de refrigerante en el circuito secundario. Las marcas en el equipo deben quedar visibles y legibles en todo momento. Hay que corregir las marcas y las señales que sean ilegibles. La tubería o los componentes de refrigeración deben instalarse en una posición en la que sea poco probable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a no ser que los componentes estén construidos con materiales que son inherentemente resistentes a la corrosión o que estén protegidos de manera adecuada contra la corrosión.

i) Comprobaciones de los dispositivos

eléctricos La reparación y el mantenimiento de los componentes eléctricos debería incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de los componentes. Si hay algún fallo que puede comprometer la seguridad, no debe conectarse ningún suministro eléctrico al circuito hasta que se solucione. Si no se puede corregir el fallo inmediatamente pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Hay que informar de esto al propietario del equipo para que todas las partes estén informadas. Las comprobaciones de seguridad iniciales deben incluir: Que los capacitores estén descargados: esto se debe hacer de manera segura para evitar que salga alguna chispa. Que no haya cables ni componentes eléctricos expuestos durante la carga, recuperación o purga del sistema. Que hay continuidad de la unión a tierra.

Reparaciones a los componentes sellados a) Todos los suministros eléctricos deben desconectarse del equipo en el que se está trabajando durante las reparaciones de los componentes sellados antes de retirar las cubiertas selladas, etc. Si es totalmente necesario tener un suministro eléctrico al equipo mientras se realizan los servicios de mantenimiento, se debe colocar algún modo de detección de fugas en funcionamiento permanente en el punto más crítico para que pueda avisar si se produce alguna situación potencialmente peligrosa. b) Se debe prestar especial atención para asegurar que al trabajar en los

7INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para detectar fugas de refrigerante inflamable, pero puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe s erconfigurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergents que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si encuentra una fuga de refrigerante que requiera utilizar el procedimiento de soldadura, todo el refrigerante debe recuperarse del sistema o aislarse (cerrando las válvulas) en una parte del sistema remoto de la fuga. Se debe realizar la eliminación del refrigerante siguiendo las indicaciones de eliminación y evacuación.

11. Eliminación y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones, o para cualquier otro fin, se deben seguir los procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante que se sigan las mejoras prácticas, ya que hay que tener en cuenta que se puede inflamar. Deben seguirse los siguientes procedimientos: a) Eliminación de manera segura del refrigerante siguiendo las normativas locales y nacionales. b) Purgar el circuito con gas inerte. c) Evacuación (opcional para A2L). d) Purgar con gas inerte (opcional para A2L). e) Abrir el circuito cortando o soldando. Se debe recuperar la carga del refrigerante en los cilindros de recuperación correctos si componentes eléctricos, la carcasa no se vea afectada y que el nivel de protección sea el adecuado. Esto debe incluir los daños a los cables, si hay un número excesivo de conexiones, terminales que no sean las originales, si ha habido algún daño a los sellos, ajustes incorrectos de cables, etc. Asegúrese de que el aparato esté montado de manera segura. A segúrese de que los sellos o los materiales de sellado no se hayan degradado hasta el punto de evitar que entren en ambientes inflamables. Se debe realizar el reemplazo de las piezas de acuerdo a las especificaciones del fabricante. NOTA: El uso de silicona sellante debe inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes que son intrínsicamente seguros no deben estar aislados antes de trabajar con ellos.

8. Reparación de los componentes

intrínsicamente seguros No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no excede el voltaje y la corriente permitidos para el equipo que está utilizando. Los componentes intrínsicamente seguros son los únicos tipos en los que se puede trabajar en entornos que pueden ser inflamables. El aparato de prueba debe tener la potencia correcta. Reemplace los componentes solo con las partes especificadas por el fabricante. Las otras partes pueden resultar en la ignición del refrigerante en el ambiente debido a la fuga.

Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta). es esencial que el técnico esté totalmente familiarizado con el equipo y todos sus detalles. Es una buena práctica recomendada que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante por si hay que realizar un análisis antes de la reutilización del refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de empezar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aislar el sistema eléctrico. c) Antes de intentar el procedimiento asegúrese de que: En caso de ser necesario hay un equipo de manipulación mecánica disponible para manipular cilindros de refrigerante. Todo el equipo de protección personal está disponible y debe utilizarse correctamente. El proceso de recuperación debe ser supervisado en todo momento por una persona competente. Los equipos y cilindros de recuperación deben ajustarse a las normas correspondientes. d) Bombear el sistema de refrigerante, si es posible. e) Si no es posible aspirarlo, use un colector para que el refrigerante pueda eliminarse de varias partes del sistema. f) Asegúrese de que el cilindro se encuentre en la balanza antes de que se realice el proceso de recuperación. g) Inicie la máquina de recuperación y opere siguiendo las instrucciones. h) No llene demasiado los cilindros. (No deben tener más del 80 % de su volumen de carga líquida).

i) No exceda la presión de trabajo máxima del

cilindro, incluso si es temporalmente. j) Cuando se hayan llenado los cilindros correctamente y se haya completado el proceso, asegúrese que los cilindros y el equipo son eliminados del lugar pronto y que todas las válvulas son aisladas y el equipo cerrado. k) No se debe cargar el refrigerante recuperado en otro sistema de refrigeración a no ser que haya sido limpiado y comprobado.

Se debe etiquetar el equipo indicando que no se permite la ventilación por los códigos nacionales y locales. Para los electrodomésticos que contienen refrigerantes inflamables, se debe purgar el sistema con nitrógeno sin oxígeno para que el aparato sea seguro de refrigerantes inflamables. Puede que haya que repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para purgar los sistemas refrigerantes. Para aparatos que contengan refrigerantes inflamables, se conseguirá la purga de refrigerantes rompiendo el vacío en el sistema con nitrógeno libre de oxígeno y continuando el llenado hasta que se alcance la presión de trabajo, luego deberá regular la presión a la atmósfera y finalmente bajando al vacío (opcional para A2L). Se debe repetir este proceso hasta que no haya refrigerante en el sistema (opcional para A2L). Cuando se utilice la carga final de nitrógeno libre de oxígeno, el sistema deberá regular la presión para que esté a presión atmosférica y permitir que se pueda realizar el trabajo. Para garantizar que la salida de la bomba de vacío no está cerrado para ninguna fuente de ignición potencial y que hay un sistema de ventilación disponible.

Procesamientos de carga Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos. Hay que asegurarse de que no se produzca la contaminación por diferentes refrigerantes cuando se usa un equipo de carga. Los tubos o mangueras deben ser tan cortos como sea posible para minimizar la cantidad de refrigerante que hay en ellos. Los cilindros deben estar en la posición adecuada según las instrucciones. Hay que asegurarse de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no lo está ya). Hay que vigilar que no se llene demasiado el sistema de refrigeración. Antes de recargar el sistema debe probarse la presión con OFN. Se debe hacer una prueba de las fugas del sistema una vez haya sido cargado pero antes de ponerlo en marcha. Se debe realizar una prueba de fugas antes de dejar el sitio.

Retirada de servicio Antes de llevar a cabo este procedimiento, ha sido retirado del servicio y vaciado de refrigerante. Se debe añadir la fecha y firmar la etiqueta. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

Al eliminar refrigerante del sistema, ya sea para llevar a cabo el mantenimiento o retirarlo del servicio, se recomienda que todos los refrigerantes se eliminen de manera segura. Al transferir el refrigerante en los cilindros, asegúrese de que solo se utilizan cilindros de recuperación de refrigerante adecuados. Asegúrese de que el número correcto de cilindros para mantener la carga total del sistema está disponible. Todos los sistemas a usar están designados para la recuperación de refrigerante y etiquetados para ese refrigerante (por ejemplo, cilindros especiales para la recuperación del refrigerante). Los cilindros deben estar completos y tener la válvula de alivio de presión y las válvulas de cierre funcionando correctamente. Hay que vaciar los cilindros de recuperación y, si es posible, se deben enfriar antes de recuperarlos. El equipo de recuperación deberá estar en buen estado de funcionamiento y contar con un conjunto de instrucciones sobre el equipo y deberá ser adecuado para la recuperación de refrigerantes inflamables. Además, deberá disponerse de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, compruebe que su estado sea el correcto, que haya recibido el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar que se produzca una ignición en caso de que salga refrigerante. Consulte con el fabricante si tiene alguna duda. Hay que devolver el refrigerante recuperado al proveedor de refrigerante en el cilindro de recuperación adecuado y debe tramitarse la Nota de Transferencia de Residuos adecuadas. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros. Si se tiene intención de quitar los compresores o el aceite de los compresores, asegúrese de que hayan sido vaciados a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. Se debe llevar a cabo el proceso de evacuación antes de devolver el compresor a los proveedores. Se debe usar solamente el calentamiento eléctrico al cuerpo del compresor para acelerar este proceso. Se debe drenar el aceite del sistema de manera segura. Los aparatos no conectados a conductos que contienen refrigerantes A2L con las aberturas de suministro y retorno de aire en el espacio acondicionado pueden tener el cuerpo del aparato instalado en zonas abiertas, como por ejemplo falsos techos que no se utilizan como cámaras de aire de retorno, siempre que el aire acondicionado no se comunique directamente con el aire del falso techo.realizarse de acuerdo con las instrucciones del fabricante.

5. Almacenamiento del equipo (sin vender)

empaquetado. La protección del paquete de almacenamiento debe ponerse de modo que los daños mecánicos dentro del equipo no provoquen fugas de la carga refrigerante. El número máximo de piezas del equipo permitidas para guardar juntas será determinado por las regulaciones locales.

6. Información de mantenimiento.

a) Controles en la zona Antes de iniciar el trabajo en los sistemas que contienen refrigerantes inflamables, hay que realizar controles de seguridad para garantizar que haya menos riesgos de inflamación. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de llevar a cabo trabajos en el sistema. b) Procedimiento de trabajo El trabajo debe llevarse a cabo con un procedimiento controlado para minimizar el riesgo de que haya gas o vapor inflamable mientras se lleva a cabo el trabajo. c) Zona de trabajo general Todo el personal de mantenimiento y de las otras personas que trabajan en la zona local deben recibir formación sobre el trabajo que se realiza. Se debe evitar trabajar en espacios cerrados. Se debe seccionar el área alrededor de los espacios de trabajo. Asegúrese de que las condiciones dentro del área sean seguras para el control de material inflamable. d) Comprobar si hay refrigerante Se debe comprobar el área con un detector de refrigeración adecuado antes y durante el trabajo para que el técnico esté seguro de si hay algún ambiente que sea potencialmente inflamable. Hay que asegurarse de que el equipo de detección de fugas sea adecuado para usar con refrigerantes inflamables, por ejemplo, no espumoso, sellado adecuadamente de manera segura. e) Presencia de un extintor de incendios Si hay que realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier parte asociada, debe haber el equipo de deben quedar visibles y legibles en todo momento. Hay que corregir las marcas y las señales que sean ilegibles. La tubería o los componentes de refrigeración deben instalarse en una posición en la que sea poco probable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a no ser que los componentes estén construidos con materiales que son inherentemente resistentes a la corrosión o que estén protegidos de manera adecuada contra la corrosión.

i) Comprobaciones de los dispositivos

eléctricos La reparación y el mantenimiento de los componentes eléctricos debería incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de los componentes. Si hay algún fallo que puede comprometer la seguridad, no debe conectarse ningún suministro eléctrico al circuito hasta que se solucione. Si no se puede corregir el fallo inmediatamente pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Hay que informar de esto al propietario del equipo para que todas las partes estén informadas. Las comprobaciones de seguridad iniciales deben incluir: Que los capacitores estén descargados: esto se debe hacer de manera segura para evitar que salga alguna chispa. Que no haya cables ni componentes eléctricos expuestos durante la carga, recuperación o purga del sistema. Que hay continuidad de la unión a tierra.

Reparaciones a los componentes sellados a) Todos los suministros eléctricos deben desconectarse del equipo en el que se está trabajando durante las reparaciones de los componentes sellados antes de retirar las cubiertas selladas, etc. Si es totalmente necesario tener un suministro eléctrico al equipo mientras se realizan los servicios de mantenimiento, se debe colocar algún modo de detección de fugas en funcionamiento permanente en el punto más crítico para que pueda avisar si se produce alguna situación potencialmente peligrosa. b) Se debe prestar especial atención para asegurar que al trabajar en los Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para detectar fugas de refrigerante inflamable, pero puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe s erconfigurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergents que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si encuentra una fuga de refrigerante que requiera utilizar el procedimiento de soldadura, todo el refrigerante debe recuperarse del sistema o aislarse (cerrando las válvulas) en una parte del sistema remoto de la fuga. Se debe realizar la eliminación del refrigerante siguiendo las indicaciones de eliminación y evacuación.

11. Eliminación y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones, o para cualquier otro fin, se deben seguir los procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante que se sigan las mejoras prácticas, ya que hay que tener en cuenta que se puede inflamar. Deben seguirse los siguientes procedimientos: a) Eliminación de manera segura del refrigerante siguiendo las normativas locales y nacionales. b) Purgar el circuito con gas inerte. c) Evacuación (opcional para A2L). d) Purgar con gas inerte (opcional para A2L). e) Abrir el circuito cortando o soldando. Se debe recuperar la carga del refrigerante en los cilindros de recuperación correctos si componentes eléctricos, la carcasa no se vea afectada y que el nivel de protección sea el adecuado. Esto debe incluir los daños a los cables, si hay un número excesivo de conexiones, terminales que no sean las originales, si ha habido algún daño a los sellos, ajustes incorrectos de cables, etc. Asegúrese de que el aparato esté montado de manera segura. A segúrese de que los sellos o los materiales de sellado no se hayan degradado hasta el punto de evitar que entren en ambientes inflamables. Se debe realizar el reemplazo de las piezas de acuerdo a las especificaciones del fabricante. NOTA: El uso de silicona sellante debe inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes que son intrínsicamente seguros no deben estar aislados antes de trabajar con ellos.

8. Reparación de los componentes

intrínsicamente seguros No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no excede el voltaje y la corriente permitidos para el equipo que está utilizando. Los componentes intrínsicamente seguros son los únicos tipos en los que se puede trabajar en entornos que pueden ser inflamables. El aparato de prueba debe tener la potencia correcta. Reemplace los componentes solo con las partes especificadas por el fabricante. Las otras partes pueden resultar en la ignición del refrigerante en el ambiente debido a la fuga.

Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta).

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

es esencial que el técnico esté totalmente familiarizado con el equipo y todos sus detalles. Es una buena práctica recomendada que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante por si hay que realizar un análisis antes de la reutilización del refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de empezar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aislar el sistema eléctrico. c) Antes de intentar el procedimiento asegúrese de que: En caso de ser necesario hay un equipo de manipulación mecánica disponible para manipular cilindros de refrigerante. Todo el equipo de protección personal está disponible y debe utilizarse correctamente. El proceso de recuperación debe ser supervisado en todo momento por una persona competente. Los equipos y cilindros de recuperación deben ajustarse a las normas correspondientes. d) Bombear el sistema de refrigerante, si es posible. e) Si no es posible aspirarlo, use un colector para que el refrigerante pueda eliminarse de varias partes del sistema. f) Asegúrese de que el cilindro se encuentre en la balanza antes de que se realice el proceso de recuperación. g) Inicie la máquina de recuperación y opere siguiendo las instrucciones. h) No llene demasiado los cilindros. (No deben tener más del 80 % de su volumen de carga líquida).

i) No exceda la presión de trabajo máxima del

cilindro, incluso si es temporalmente. j) Cuando se hayan llenado los cilindros correctamente y se haya completado el proceso, asegúrese que los cilindros y el equipo son eliminados del lugar pronto y que todas las válvulas son aisladas y el equipo cerrado. k) No se debe cargar el refrigerante recuperado en otro sistema de refrigeración a no ser que haya sido limpiado y comprobado.

Se debe etiquetar el equipo indicando que no se permite la ventilación por los códigos nacionales y locales. Para los electrodomésticos que contienen refrigerantes inflamables, se debe purgar el sistema con nitrógeno sin oxígeno para que el aparato sea seguro de refrigerantes inflamables. Puede que haya que repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para purgar los sistemas refrigerantes. Para aparatos que contengan refrigerantes inflamables, se conseguirá la purga de refrigerantes rompiendo el vacío en el sistema con nitrógeno libre de oxígeno y continuando el llenado hasta que se alcance la presión de trabajo, luego deberá regular la presión a la atmósfera y finalmente bajando al vacío (opcional para A2L). Se debe repetir este proceso hasta que no haya refrigerante en el sistema (opcional para A2L). Cuando se utilice la carga final de nitrógeno libre de oxígeno, el sistema deberá regular la presión para que esté a presión atmosférica y permitir que se pueda realizar el trabajo. Para garantizar que la salida de la bomba de vacío no está cerrado para ninguna fuente de ignición potencial y que hay un sistema de ventilación disponible.

Procesamientos de carga Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos. Hay que asegurarse de que no se produzca la contaminación por diferentes refrigerantes cuando se usa un equipo de carga. Los tubos o mangueras deben ser tan cortos como sea posible para minimizar la cantidad de refrigerante que hay en ellos. Los cilindros deben estar en la posición adecuada según las instrucciones. Hay que asegurarse de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no lo está ya). Hay que vigilar que no se llene demasiado el sistema de refrigeración. Antes de recargar el sistema debe probarse la presión con OFN. Se debe hacer una prueba de las fugas del sistema una vez haya sido cargado pero antes de ponerlo en marcha. Se debe realizar una prueba de fugas antes de dejar el sitio.

Retirada de servicio Antes de llevar a cabo este procedimiento, ha sido retirado del servicio y vaciado de refrigerante. Se debe añadir la fecha y firmar la etiqueta. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

Al eliminar refrigerante del sistema, ya sea para llevar a cabo el mantenimiento o retirarlo del servicio, se recomienda que todos los refrigerantes se eliminen de manera segura. Al transferir el refrigerante en los cilindros, asegúrese de que solo se utilizan cilindros de recuperación de refrigerante adecuados. Asegúrese de que el número correcto de cilindros para mantener la carga total del sistema está disponible. Todos los sistemas a usar están designados para la recuperación de refrigerante y etiquetados para ese refrigerante (por ejemplo, cilindros especiales para la recuperación del refrigerante). Los cilindros deben estar completos y tener la válvula de alivio de presión y las válvulas de cierre funcionando correctamente. Hay que vaciar los cilindros de recuperación y, si es posible, se deben enfriar antes de recuperarlos. El equipo de recuperación deberá estar en buen estado de funcionamiento y contar con un conjunto de instrucciones sobre el equipo y deberá ser adecuado para la recuperación de refrigerantes inflamables. Además, deberá disponerse de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, compruebe que su estado sea el correcto, que haya recibido el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar que se produzca una ignición en caso de que salga refrigerante. Consulte con el fabricante si tiene alguna duda. Hay que devolver el refrigerante recuperado al proveedor de refrigerante en el cilindro de recuperación adecuado y debe tramitarse la Nota de Transferencia de Residuos adecuadas. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros. Si se tiene intención de quitar los compresores o el aceite de los compresores, asegúrese de que hayan sido vaciados a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. Se debe llevar a cabo el proceso de evacuación antes de devolver el compresor a los proveedores. Se debe usar solamente el calentamiento eléctrico al cuerpo del compresor para acelerar este proceso. Se debe drenar el aceite del sistema de manera segura. Los aparatos no conectados a conductos que contienen refrigerantes A2L con las aberturas de suministro y retorno de aire en el espacio acondicionado pueden tener el cuerpo del aparato instalado en zonas abiertas, como por ejemplo falsos techos que no se utilizan como cámaras de aire de retorno, siempre que el aire acondicionado no se comunique directamente con el aire del falso techo.realizarse de acuerdo con las instrucciones del fabricante.

5. Almacenamiento del equipo (sin vender)

empaquetado. La protección del paquete de almacenamiento debe ponerse de modo que los daños mecánicos dentro del equipo no provoquen fugas de la carga refrigerante. El número máximo de piezas del equipo permitidas para guardar juntas será determinado por las regulaciones locales.

6. Información de mantenimiento.

a) Controles en la zona Antes de iniciar el trabajo en los sistemas que contienen refrigerantes inflamables, hay que realizar controles de seguridad para garantizar que haya menos riesgos de inflamación. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de llevar a cabo trabajos en el sistema. b) Procedimiento de trabajo El trabajo debe llevarse a cabo con un procedimiento controlado para minimizar el riesgo de que haya gas o vapor inflamable mientras se lleva a cabo el trabajo. c) Zona de trabajo general Todo el personal de mantenimiento y de las otras personas que trabajan en la zona local deben recibir formación sobre el trabajo que se realiza. Se debe evitar trabajar en espacios cerrados. Se debe seccionar el área alrededor de los espacios de trabajo. Asegúrese de que las condiciones dentro del área sean seguras para el control de material inflamable. d) Comprobar si hay refrigerante Se debe comprobar el área con un detector de refrigeración adecuado antes y durante el trabajo para que el técnico esté seguro de si hay algún ambiente que sea potencialmente inflamable. Hay que asegurarse de que el equipo de detección de fugas sea adecuado para usar con refrigerantes inflamables, por ejemplo, no espumoso, sellado adecuadamente de manera segura. e) Presencia de un extintor de incendios Si hay que realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier parte asociada, debe haber el equipo de deben quedar visibles y legibles en todo momento. Hay que corregir las marcas y las señales que sean ilegibles. La tubería o los componentes de refrigeración deben instalarse en una posición en la que sea poco probable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a no ser que los componentes estén construidos con materiales que son inherentemente resistentes a la corrosión o que estén protegidos de manera adecuada contra la corrosión.

i) Comprobaciones de los dispositivos

eléctricos La reparación y el mantenimiento de los componentes eléctricos debería incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de los componentes. Si hay algún fallo que puede comprometer la seguridad, no debe conectarse ningún suministro eléctrico al circuito hasta que se solucione. Si no se puede corregir el fallo inmediatamente pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Hay que informar de esto al propietario del equipo para que todas las partes estén informadas. Las comprobaciones de seguridad iniciales deben incluir: Que los capacitores estén descargados: esto se debe hacer de manera segura para evitar que salga alguna chispa. Que no haya cables ni componentes eléctricos expuestos durante la carga, recuperación o purga del sistema. Que hay continuidad de la unión a tierra.

Reparaciones a los componentes sellados a) Todos los suministros eléctricos deben desconectarse del equipo en el que se está trabajando durante las reparaciones de los componentes sellados antes de retirar las cubiertas selladas, etc. Si es totalmente necesario tener un suministro eléctrico al equipo mientras se realizan los servicios de mantenimiento, se debe colocar algún modo de detección de fugas en funcionamiento permanente en el punto más crítico para que pueda avisar si se produce alguna situación potencialmente peligrosa. b) Se debe prestar especial atención para asegurar que al trabajar en los Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para detectar fugas de refrigerante inflamable, pero puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe s erconfigurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergents que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si encuentra una fuga de refrigerante que requiera utilizar el procedimiento de soldadura, todo el refrigerante debe recuperarse del sistema o aislarse (cerrando las válvulas) en una parte del sistema remoto de la fuga. Se debe realizar la eliminación del refrigerante siguiendo las indicaciones de eliminación y evacuación.

11. Eliminación y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones, o para cualquier otro fin, se deben seguir los procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante que se sigan las mejoras prácticas, ya que hay que tener en cuenta que se puede inflamar. Deben seguirse los siguientes procedimientos: a) Eliminación de manera segura del refrigerante siguiendo las normativas locales y nacionales. b) Purgar el circuito con gas inerte. c) Evacuación (opcional para A2L). d) Purgar con gas inerte (opcional para A2L). e) Abrir el circuito cortando o soldando. Se debe recuperar la carga del refrigerante en los cilindros de recuperación correctos si componentes eléctricos, la carcasa no se vea afectada y que el nivel de protección sea el adecuado. Esto debe incluir los daños a los cables, si hay un número excesivo de conexiones, terminales que no sean las originales, si ha habido algún daño a los sellos, ajustes incorrectos de cables, etc. Asegúrese de que el aparato esté montado de manera segura. A segúrese de que los sellos o los materiales de sellado no se hayan degradado hasta el punto de evitar que entren en ambientes inflamables. Se debe realizar el reemplazo de las piezas de acuerdo a las especificaciones del fabricante. NOTA: El uso de silicona sellante debe inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes que son intrínsicamente seguros no deben estar aislados antes de trabajar con ellos.

8. Reparación de los componentes

intrínsicamente seguros No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no excede el voltaje y la corriente permitidos para el equipo que está utilizando. Los componentes intrínsicamente seguros son los únicos tipos en los que se puede trabajar en entornos que pueden ser inflamables. El aparato de prueba debe tener la potencia correcta. Reemplace los componentes solo con las partes especificadas por el fabricante. Las otras partes pueden resultar en la ignición del refrigerante en el ambiente debido a la fuga.

Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta). es esencial que el técnico esté totalmente familiarizado con el equipo y todos sus detalles. Es una buena práctica recomendada que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante por si hay que realizar un análisis antes de la reutilización del refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de empezar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aislar el sistema eléctrico. c) Antes de intentar el procedimiento asegúrese de que: En caso de ser necesario hay un equipo de manipulación mecánica disponible para manipular cilindros de refrigerante. Todo el equipo de protección personal está disponible y debe utilizarse correctamente. El proceso de recuperación debe ser supervisado en todo momento por una persona competente. Los equipos y cilindros de recuperación deben ajustarse a las normas correspondientes. d) Bombear el sistema de refrigerante, si es posible. e) Si no es posible aspirarlo, use un colector para que el refrigerante pueda eliminarse de varias partes del sistema. f) Asegúrese de que el cilindro se encuentre en la balanza antes de que se realice el proceso de recuperación. g) Inicie la máquina de recuperación y opere siguiendo las instrucciones. h) No llene demasiado los cilindros. (No deben tener más del 80 % de su volumen de carga líquida).

i) No exceda la presión de trabajo máxima del

cilindro, incluso si es temporalmente. j) Cuando se hayan llenado los cilindros correctamente y se haya completado el proceso, asegúrese que los cilindros y el equipo son eliminados del lugar pronto y que todas las válvulas son aisladas y el equipo cerrado. k) No se debe cargar el refrigerante recuperado en otro sistema de refrigeración a no ser que haya sido limpiado y comprobado.

Se debe etiquetar el equipo indicando que no se permite la ventilación por los códigos nacionales y locales. Para los electrodomésticos que contienen refrigerantes inflamables, se debe purgar el sistema con nitrógeno sin oxígeno para que el aparato sea seguro de refrigerantes inflamables. Puede que haya que repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para purgar los sistemas refrigerantes. Para aparatos que contengan refrigerantes inflamables, se conseguirá la purga de refrigerantes rompiendo el vacío en el sistema con nitrógeno libre de oxígeno y continuando el llenado hasta que se alcance la presión de trabajo, luego deberá regular la presión a la atmósfera y finalmente bajando al vacío (opcional para A2L). Se debe repetir este proceso hasta que no haya refrigerante en el sistema (opcional para A2L). Cuando se utilice la carga final de nitrógeno libre de oxígeno, el sistema deberá regular la presión para que esté a presión atmosférica y permitir que se pueda realizar el trabajo. Para garantizar que la salida de la bomba de vacío no está cerrado para ninguna fuente de ignición potencial y que hay un sistema de ventilación disponible.

Procesamientos de carga Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos. Hay que asegurarse de que no se produzca la contaminación por diferentes refrigerantes cuando se usa un equipo de carga. Los tubos o mangueras deben ser tan cortos como sea posible para minimizar la cantidad de refrigerante que hay en ellos. Los cilindros deben estar en la posición adecuada según las instrucciones. Hay que asegurarse de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no lo está ya). Hay que vigilar que no se llene demasiado el sistema de refrigeración. Antes de recargar el sistema debe probarse la presión con OFN. Se debe hacer una prueba de las fugas del sistema una vez haya sido cargado pero antes de ponerlo en marcha. Se debe realizar una prueba de fugas antes de dejar el sitio.

Retirada de servicio Antes de llevar a cabo este procedimiento,

9INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

ha sido retirado del servicio y vaciado de refrigerante. Se debe añadir la fecha y firmar la etiqueta. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

Al eliminar refrigerante del sistema, ya sea para llevar a cabo el mantenimiento o retirarlo del servicio, se recomienda que todos los refrigerantes se eliminen de manera segura. Al transferir el refrigerante en los cilindros, asegúrese de que solo se utilizan cilindros de recuperación de refrigerante adecuados. Asegúrese de que el número correcto de cilindros para mantener la carga total del sistema está disponible. Todos los sistemas a usar están designados para la recuperación de refrigerante y etiquetados para ese refrigerante (por ejemplo, cilindros especiales para la recuperación del refrigerante). Los cilindros deben estar completos y tener la válvula de alivio de presión y las válvulas de cierre funcionando correctamente. Hay que vaciar los cilindros de recuperación y, si es posible, se deben enfriar antes de recuperarlos. El equipo de recuperación deberá estar en buen estado de funcionamiento y contar con un conjunto de instrucciones sobre el equipo y deberá ser adecuado para la recuperación de refrigerantes inflamables. Además, deberá disponerse de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, compruebe que su estado sea el correcto, que haya recibido el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar que se produzca una ignición en caso de que salga refrigerante. Consulte con el fabricante si tiene alguna duda. Hay que devolver el refrigerante recuperado al proveedor de refrigerante en el cilindro de recuperación adecuado y debe tramitarse la Nota de Transferencia de Residuos adecuadas. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros. Si se tiene intención de quitar los compresores o el aceite de los compresores, asegúrese de que hayan sido vaciados a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. Se debe llevar a cabo el proceso de evacuación antes de devolver el compresor a los proveedores. Se debe usar solamente el calentamiento eléctrico al cuerpo del compresor para acelerar este proceso. Se debe drenar el aceite del sistema de manera segura. Los aparatos no conectados a conductos que contienen refrigerantes A2L con las aberturas de suministro y retorno de aire en el espacio acondicionado pueden tener el cuerpo del aparato instalado en zonas abiertas, como por ejemplo falsos techos que no se utilizan como cámaras de aire de retorno, siempre que el aire acondicionado no se comunique directamente con el aire del falso techo.realizarse de acuerdo con las instrucciones del fabricante.

5. Almacenamiento del equipo (sin vender)

empaquetado. La protección del paquete de almacenamiento debe ponerse de modo que los daños mecánicos dentro del equipo no provoquen fugas de la carga refrigerante. El número máximo de piezas del equipo permitidas para guardar juntas será determinado por las regulaciones locales.

6. Información de mantenimiento.

a) Controles en la zona Antes de iniciar el trabajo en los sistemas que contienen refrigerantes inflamables, hay que realizar controles de seguridad para garantizar que haya menos riesgos de inflamación. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de llevar a cabo trabajos en el sistema. b) Procedimiento de trabajo El trabajo debe llevarse a cabo con un procedimiento controlado para minimizar el riesgo de que haya gas o vapor inflamable mientras se lleva a cabo el trabajo. c) Zona de trabajo general Todo el personal de mantenimiento y de las otras personas que trabajan en la zona local deben recibir formación sobre el trabajo que se realiza. Se debe evitar trabajar en espacios cerrados. Se debe seccionar el área alrededor de los espacios de trabajo. Asegúrese de que las condiciones dentro del área sean seguras para el control de material inflamable. d) Comprobar si hay refrigerante Se debe comprobar el área con un detector de refrigeración adecuado antes y durante el trabajo para que el técnico esté seguro de si hay algún ambiente que sea potencialmente inflamable. Hay que asegurarse de que el equipo de detección de fugas sea adecuado para usar con refrigerantes inflamables, por ejemplo, no espumoso, sellado adecuadamente de manera segura. e) Presencia de un extintor de incendios Si hay que realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier parte asociada, debe haber el equipo de deben quedar visibles y legibles en todo momento. Hay que corregir las marcas y las señales que sean ilegibles. La tubería o los componentes de refrigeración deben instalarse en una posición en la que sea poco probable que queden expuestos a cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a no ser que los componentes estén construidos con materiales que son inherentemente resistentes a la corrosión o que estén protegidos de manera adecuada contra la corrosión.

i) Comprobaciones de los dispositivos

eléctricos La reparación y el mantenimiento de los componentes eléctricos debería incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de los componentes. Si hay algún fallo que puede comprometer la seguridad, no debe conectarse ningún suministro eléctrico al circuito hasta que se solucione. Si no se puede corregir el fallo inmediatamente pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Hay que informar de esto al propietario del equipo para que todas las partes estén informadas. Las comprobaciones de seguridad iniciales deben incluir: Que los capacitores estén descargados: esto se debe hacer de manera segura para evitar que salga alguna chispa. Que no haya cables ni componentes eléctricos expuestos durante la carga, recuperación o purga del sistema. Que hay continuidad de la unión a tierra.

Reparaciones a los componentes sellados a) Todos los suministros eléctricos deben desconectarse del equipo en el que se está trabajando durante las reparaciones de los componentes sellados antes de retirar las cubiertas selladas, etc. Si es totalmente necesario tener un suministro eléctrico al equipo mientras se realizan los servicios de mantenimiento, se debe colocar algún modo de detección de fugas en funcionamiento permanente en el punto más crítico para que pueda avisar si se produce alguna situación potencialmente peligrosa. b) Se debe prestar especial atención para asegurar que al trabajar en los Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para detectar fugas de refrigerante inflamable, pero puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe s erconfigurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergents que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si encuentra una fuga de refrigerante que requiera utilizar el procedimiento de soldadura, todo el refrigerante debe recuperarse del sistema o aislarse (cerrando las válvulas) en una parte del sistema remoto de la fuga. Se debe realizar la eliminación del refrigerante siguiendo las indicaciones de eliminación y evacuación.

11. Eliminación y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones, o para cualquier otro fin, se deben seguir los procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante que se sigan las mejoras prácticas, ya que hay que tener en cuenta que se puede inflamar. Deben seguirse los siguientes procedimientos: a) Eliminación de manera segura del refrigerante siguiendo las normativas locales y nacionales. b) Purgar el circuito con gas inerte. c) Evacuación (opcional para A2L). d) Purgar con gas inerte (opcional para A2L). e) Abrir el circuito cortando o soldando. Se debe recuperar la carga del refrigerante en los cilindros de recuperación correctos si componentes eléctricos, la carcasa no se vea afectada y que el nivel de protección sea el adecuado. Esto debe incluir los daños a los cables, si hay un número excesivo de conexiones, terminales que no sean las originales, si ha habido algún daño a los sellos, ajustes incorrectos de cables, etc. Asegúrese de que el aparato esté montado de manera segura. A segúrese de que los sellos o los materiales de sellado no se hayan degradado hasta el punto de evitar que entren en ambientes inflamables. Se debe realizar el reemplazo de las piezas de acuerdo a las especificaciones del fabricante. NOTA: El uso de silicona sellante debe inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes que son intrínsicamente seguros no deben estar aislados antes de trabajar con ellos.

8. Reparación de los componentes

intrínsicamente seguros No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no excede el voltaje y la corriente permitidos para el equipo que está utilizando. Los componentes intrínsicamente seguros son los únicos tipos en los que se puede trabajar en entornos que pueden ser inflamables. El aparato de prueba debe tener la potencia correcta. Reemplace los componentes solo con las partes especificadas por el fabricante. Las otras partes pueden resultar en la ignición del refrigerante en el ambiente debido a la fuga.

Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta). es esencial que el técnico esté totalmente familiarizado con el equipo y todos sus detalles. Es una buena práctica recomendada que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se tomará una muestra de aceite y refrigerante por si hay que realizar un análisis antes de la reutilización del refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de empezar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aislar el sistema eléctrico. c) Antes de intentar el procedimiento asegúrese de que: En caso de ser necesario hay un equipo de manipulación mecánica disponible para manipular cilindros de refrigerante. Todo el equipo de protección personal está disponible y debe utilizarse correctamente. El proceso de recuperación debe ser supervisado en todo momento por una persona competente. Los equipos y cilindros de recuperación deben ajustarse a las normas correspondientes. d) Bombear el sistema de refrigerante, si es posible. e) Si no es posible aspirarlo, use un colector para que el refrigerante pueda eliminarse de varias partes del sistema. f) Asegúrese de que el cilindro se encuentre en la balanza antes de que se realice el proceso de recuperación. g) Inicie la máquina de recuperación y opere siguiendo las instrucciones. h) No llene demasiado los cilindros. (No deben tener más del 80 % de su volumen de carga líquida).

i) No exceda la presión de trabajo máxima del

cilindro, incluso si es temporalmente. j) Cuando se hayan llenado los cilindros correctamente y se haya completado el proceso, asegúrese que los cilindros y el equipo son eliminados del lugar pronto y que todas las válvulas son aisladas y el equipo cerrado. k) No se debe cargar el refrigerante recuperado en otro sistema de refrigeración a no ser que haya sido limpiado y comprobado.

Se debe etiquetar el equipo indicando que no se permite la ventilación por los códigos nacionales y locales. Para los electrodomésticos que contienen refrigerantes inflamables, se debe purgar el sistema con nitrógeno sin oxígeno para que el aparato sea seguro de refrigerantes inflamables. Puede que haya que repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para purgar los sistemas refrigerantes. Para aparatos que contengan refrigerantes inflamables, se conseguirá la purga de refrigerantes rompiendo el vacío en el sistema con nitrógeno libre de oxígeno y continuando el llenado hasta que se alcance la presión de trabajo, luego deberá regular la presión a la atmósfera y finalmente bajando al vacío (opcional para A2L). Se debe repetir este proceso hasta que no haya refrigerante en el sistema (opcional para A2L). Cuando se utilice la carga final de nitrógeno libre de oxígeno, el sistema deberá regular la presión para que esté a presión atmosférica y permitir que se pueda realizar el trabajo. Para garantizar que la salida de la bomba de vacío no está cerrado para ninguna fuente de ignición potencial y que hay un sistema de ventilación disponible.

Procesamientos de carga Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos. Hay que asegurarse de que no se produzca la contaminación por diferentes refrigerantes cuando se usa un equipo de carga. Los tubos o mangueras deben ser tan cortos como sea posible para minimizar la cantidad de refrigerante que hay en ellos. Los cilindros deben estar en la posición adecuada según las instrucciones. Hay que asegurarse de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no lo está ya). Hay que vigilar que no se llene demasiado el sistema de refrigeración. Antes de recargar el sistema debe probarse la presión con OFN. Se debe hacer una prueba de las fugas del sistema una vez haya sido cargado pero antes de ponerlo en marcha. Se debe realizar una prueba de fugas antes de dejar el sitio.

Retirada de servicio Antes de llevar a cabo este procedimiento, ha sido retirado del servicio y vaciado de refrigerante. Se debe añadir la fecha y firmar la etiqueta. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

Al eliminar refrigerante del sistema, ya sea para llevar a cabo el mantenimiento o retirarlo del servicio, se recomienda que todos los refrigerantes se eliminen de manera segura. Al transferir el refrigerante en los cilindros, asegúrese de que solo se utilizan cilindros de recuperación de refrigerante adecuados. Asegúrese de que el número correcto de cilindros para mantener la carga total del sistema está disponible. Todos los sistemas a usar están designados para la recuperación de refrigerante y etiquetados para ese refrigerante (por ejemplo, cilindros especiales para la recuperación del refrigerante). Los cilindros deben estar completos y tener la válvula de alivio de presión y las válvulas de cierre funcionando correctamente. Hay que vaciar los cilindros de recuperación y, si es posible, se deben enfriar antes de recuperarlos. El equipo de recuperación deberá estar en buen estado de funcionamiento y contar con un conjunto de instrucciones sobre el equipo y deberá ser adecuado para la recuperación de refrigerantes inflamables. Además, deberá disponerse de un juego de balanzas calibradas y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, compruebe que su estado sea el correcto, que haya recibido el mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar que se produzca una ignición en caso de que salga refrigerante. Consulte con el fabricante si tiene alguna duda. Hay que devolver el refrigerante recuperado al proveedor de refrigerante en el cilindro de recuperación adecuado y debe tramitarse la Nota de Transferencia de Residuos adecuadas. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros. Si se tiene intención de quitar los compresores o el aceite de los compresores, asegúrese de que hayan sido vaciados a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. Se debe llevar a cabo el proceso de evacuación antes de devolver el compresor a los proveedores. Se debe usar solamente el calentamiento eléctrico al cuerpo del compresor para acelerar este proceso. Se debe drenar el aceite del sistema de manera segura. Los aparatos no conectados a conductos que contienen refrigerantes A2L con las aberturas de suministro y retorno de aire en el espacio acondicionado pueden tener el cuerpo del aparato instalado en zonas abiertas, como por ejemplo falsos techos que no se utilizan como cámaras de aire de retorno, siempre que el aire acondicionado no se comunique directamente con el aire del falso techo.

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD11INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD Diagrama de cableado Importante: lea este manual cuidadosamente antes de instalar o operar una nueva unidad de aire acondicionado. Asegúrese de guardar este Manual para futuras referencias. PRECAUCIÓN: Riesgo de incendio de materiales inflamables PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN Este símbolo muestra que se debe leer detenidamente sobre la operación manual. Este símbolo muestra que la información está disponible, como el manual de operación omanual de instalación. Este símbolo muestra que el personal de servicio debe manejar este equipo refiriéndose almanual de instalación.

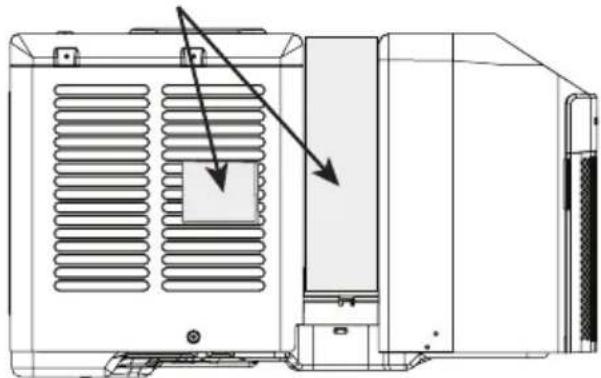

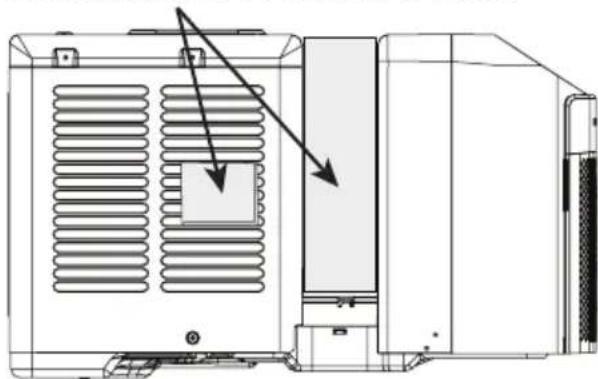

Empaquetado Sonidos normales Remueva todo el empaquetado del interior de la caja, junto con todos los separadores insertados en los paneles laterales. EMPAQUETADOs SEPARADORES Vibración Si hay una vibración excesiva, compruebe que la unidad esté instalada correctamente.

Goteo o chapoteo Las gotas de agua que caen sobre el condensador durante la normal operación del producto pueden producir sonidos de "goteo o chapoteo". Nota: No perfore ni modifique físicamente ninguna pieza de la unidad para eliminar los «sonidos normales» que hemos mencionado, ya que esto anularía la garantía.

Sonido de ráfagas de aire Delante de la unidad, puede oír el sonido de ráfagas de aire que son movidas por el ventilador.

Ruido cuando se inicia la unidad Durante los primeros treinta segundos después de que haya encendido la unidad, es posible que oiga un sonido como «da-da» debido a que el compresor está arrancando (solo con los modelos con inversor). Esto es normal.

Borboteo/Siseo Un sonido parecido a un "borboteo o siseo" puede escucharse debido al refrigerante pasando a través del evaporador durante una normal operación. Traqueteo agudo Los compresores modernos de alto rendimiento pueden presentar un traqueteo agudo durante el ciclo de enfriado.

613DECLARACIÓN DE FCC

Ubicación del módulo FCC Se ha comprobado que este equipo cumple los límites para dispositivos digitales de clase B, de acuerdo con el apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra las interferencias perjudiciales en una instalación doméstica. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, podría ocasionar interferencias perjudiciales para las comunicaciones de radio. No obstante, no se puede garantizar que no se vaya a producir este tipo de interferencias en una instalación en particular. Si este equipo ocasiona interferencias perjudiciales en la recepción de radio o televisión, que puede comprobarse encendiendo y apagando el dispositivo, se recomienda que intente corregir la interferencia mediante una de las siguientes acciones: Este dispositivo cumple con el apartado 15 de las normas de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe provocar interferencias perjudiciales, y (2) Este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan provocar un funcionamiento no deseado. PRECAUCIONES DE FCC: Cualquier cambio o modificación que no haya sido aprobada explícitamente por la parte responsable del cumplimiento, puede conllevar la extinción del permiso operativo de este equipo. Etiquetado del dispositivo Este dispositivo incluye el siguiente módulo. Contiene el identificador de FCC: 2AIBX-NIULL DECLARACIÓN DE INDUSTRY CANADA (IC) Este aparato digital de Clase B cumple con las normas canadienses ICES-003. Este dispositivo cumple con las normas RSS exentas de la licencia de Industry Canada. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan provocar un funcionamiento no deseado del dispositivo. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Exposición de RF La antena (o antenas) se debe instalar de forma tal que mantenga a todo momento una distancia mínima de al menos 20 cm entre la fuente de radiación (antena) y cualquier persona. Este dispositivo no se debe instalar o utilizar junto con ninguna otra antena o transmisor. l'exposition aux RF L’antenne (ou les antennes) doit être installé e de façon à maintenir à tout instant une distance minimum de au moins 20 cm entre la source de radiation (l’antenne) et toute personne physique. Etiquetado del dispositivo Este dispositivo incluye el siguiente módulo. Contiene el IC: 21700-NIULL Host dispositif d'étiquetage Ce dispositif inclut le module suivant. Contient module émetteur IC: 21700-NIULL Declaración de interferencia de FCC

• Reoriente o reubique la antena receptora.

• Aumente la separación entre el dispositivo y el receptor.

• No conecte el equipo en la toma del mismo circuito que el receptor.

• Consulte con su distribuidor o con un técnico de radio y televisión. Declaración de exposición de RF Este equipo cumple los límites FCC de exposición a la radiación establecidos para un entorno no controlado. Este equipo se debe instalar y utilizar a un mínimo de 20 cm de distancia entre el radiador y su cuerpo. Este transmisor no se debe colocar o utilizar junto con ninguna otra antena o transmisor a menos que sea autorizado por la FCC.14 FUNCIONES DE SU APARATO DE AIRE ACONDICIONADO

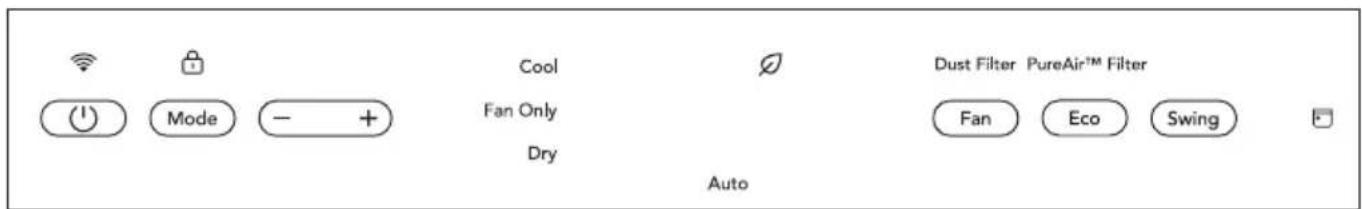

Antes de comenzar, familiarícese totalmente con el panel de control y el control remoto y todas sus funciones (como se muestra a continuación). Se puede controlar la unidad mediante el panel de control, con el mando a distancia o con la aplicación* Funciones de su aparato de aire acondicionado A Ap Aga O E Nciende El Eq Uipo B Configuración del modo C Ajusta La Temperatura

Pantalla de la velocidad del ventilador E Luz de calidad del aire

H Botón de la rejilla oscilante

Icono de cambio del filtro de polvo

Visualización de la temperatura

Icono del bloqueo infantil G N

Indicador ECO Indicador De Programas Botón de la velocidad del ventilador Botón ECO JKL OMN

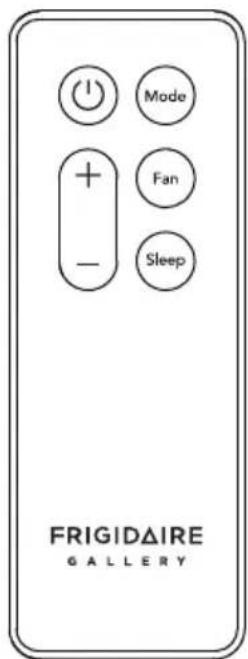

Tamaño de las baterías: AAA Precaución: No mezcle baterías nuevas con otras viejas. No mezcle baterías alcalinas, estándar (carbono-zinc), o recargables (níquel-cadmio). No debe ingerirse. Manténgase fuera del alcance de los niños. Nota: Algunas funciones solamente se pueden controlar mediante el panel de control. *Consulte la Guía de inicio rápido para obtener información detallada sobre cómo configurar el aire acondicionado para que pueda funcionar cuando lo conecte a su teléfono móvil o su tableta. CONTROL REMOTO La unidad está equipada con un módulo wifi que permite controlar a distancia, supervisar y configurar sus horarios desde cualquier lugar con el teléfono móvil. Descargue la aplicación y siga las instrucciones de incorporación paso a paso para productos esté en línea. (Android)(iOS)INSTRUCCIONES DE OPERACIÓN

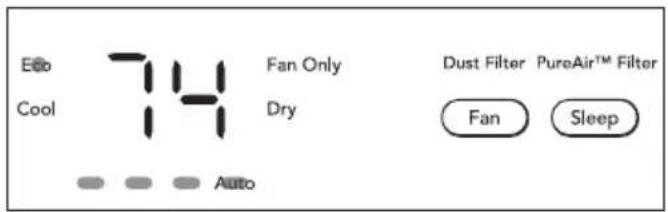

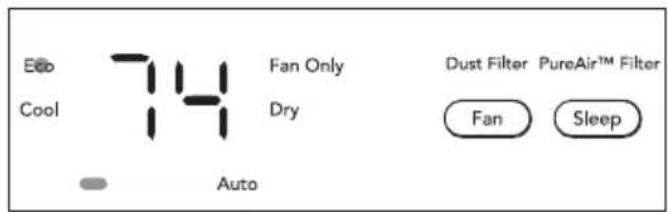

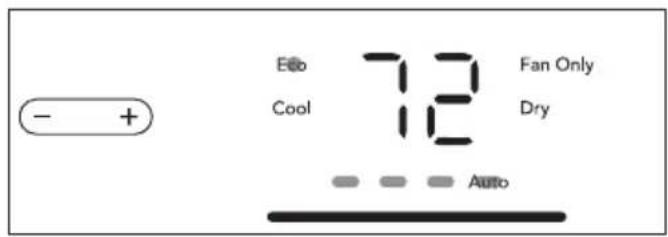

NOTA A continuación encontrará las instrucciones para el panel de control. Se pueden usar las mismas instrucciones para el control remoto. PARA ENCENDER EL EQUIPO:

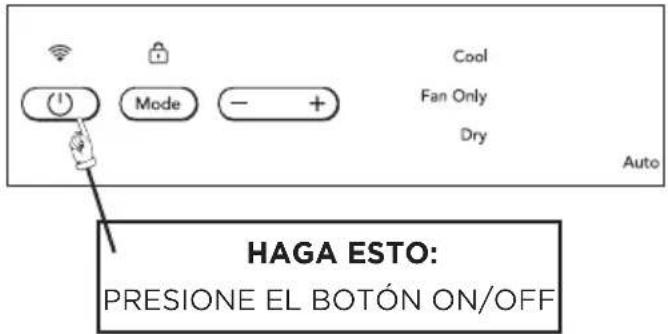

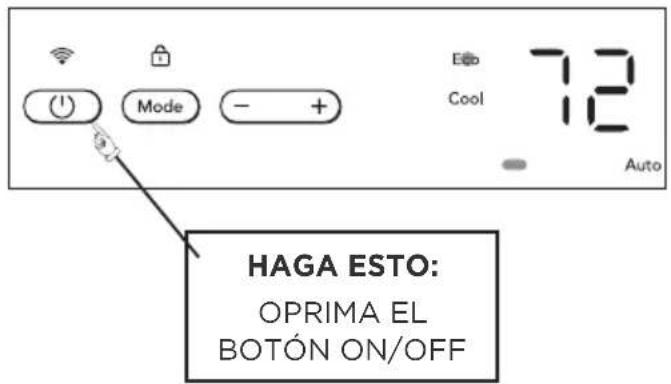

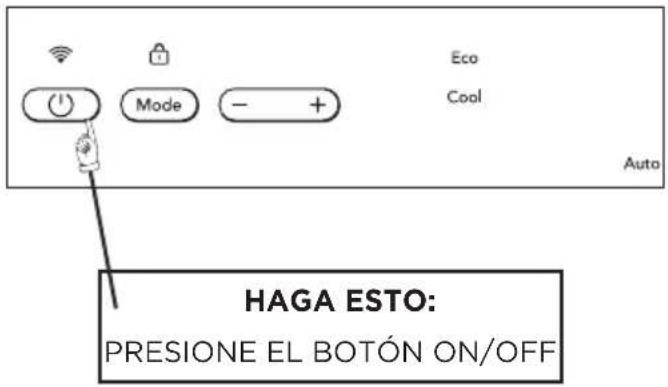

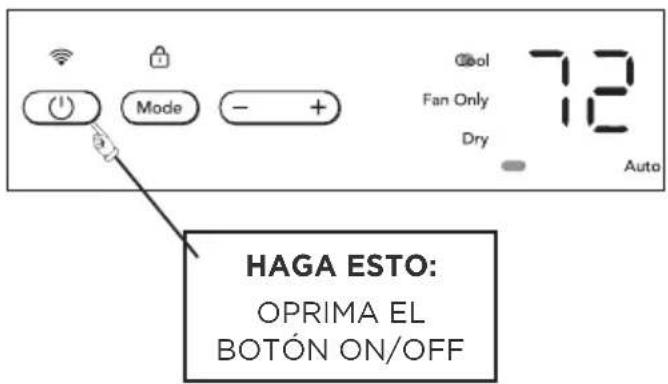

PRESIONE EL BOTÓN ON/OFF

HAGA ESTO: VERÁ: VERÁ: La pantalla mostrará la temperatura establecida durante el funcionamiento normal, presione el botón arriba ( + ) o abajo ( - ) para ajustar la temperatura establecida a la configuración deseada. La unidad emitirá dos pitios si el botón de la temperatura hacia arriba ( + ) o hacia abajo ( – ) si pulsa de manera continua cuando la temperatura configurada alcanza los limites superiores o inferiores de 32 °C o 15 °C (90°F o 60°F). NOTA: La unidad se ejecutará en modo Cool (Frío) con la función ECO y la velocidad del ventilador en la configuración automática la primera vez que lo utilice. Con la función ECO, cuando la temperatura de la habitación está por debajo de la temperatura configurada, el ventilador seguirá funcionando durante 3 minutos una vez que haya apagado el compresor. A continuación, el ventilador se encenderá durante 2 minutos a intervalos de 10 minutos hasta que la temperatura ambiente esté por encima de la temperatura que haya configurado; cuando esto suceda se volverá a encender el compresor. Se puede activar o desactivar la función ECO pulsando el botón ECO (no se puede activar esta función en el modo de «ventilador solamente»). PARA CAMBIAR LA CONFIGURACIÓN DE TEMPERATURA:

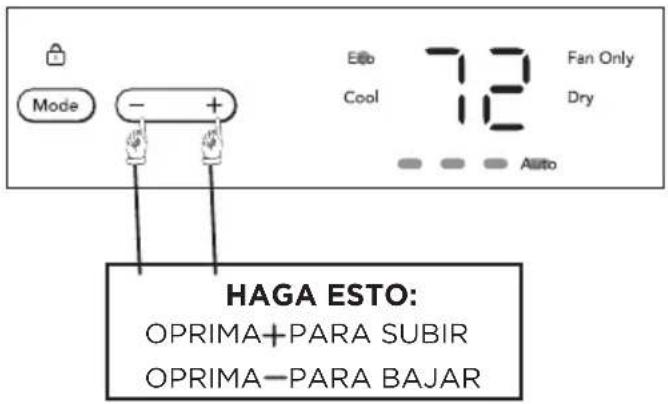

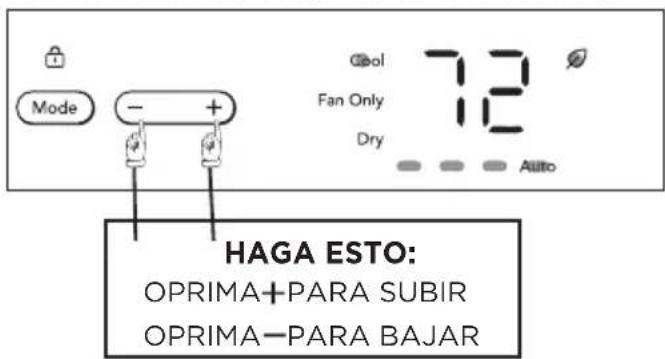

OPRIMA PARA SUBIR OPRIMA PARA BAJAR

SELECCIONAR16 INSTRUCCIONES DE OPERACIÓN

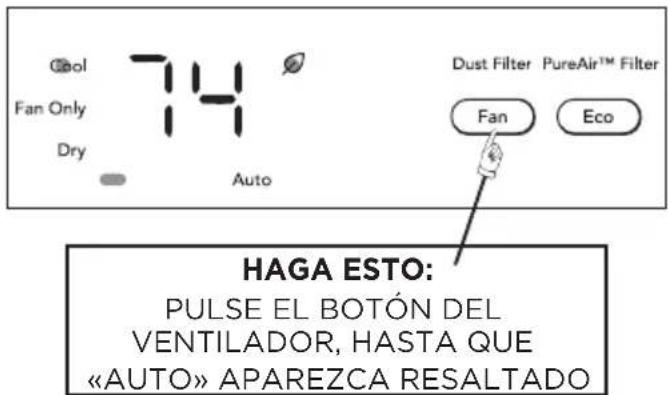

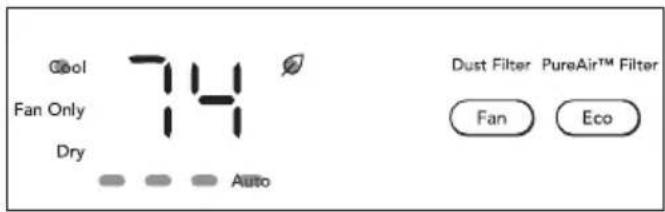

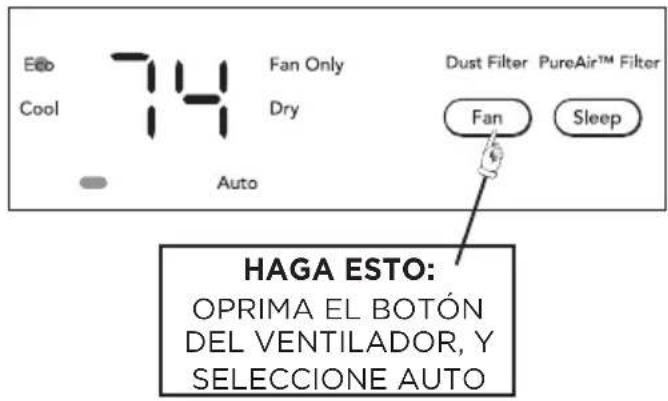

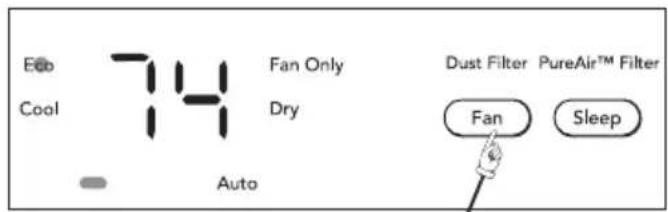

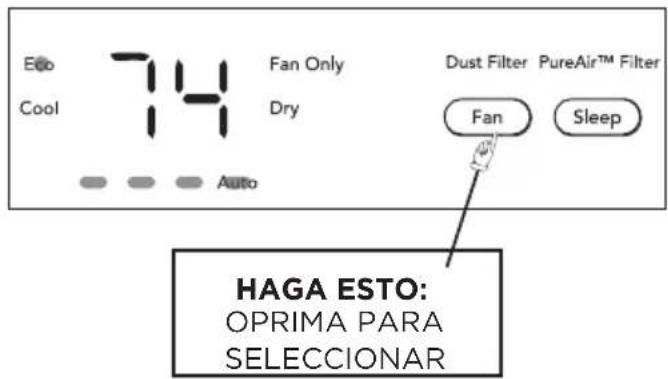

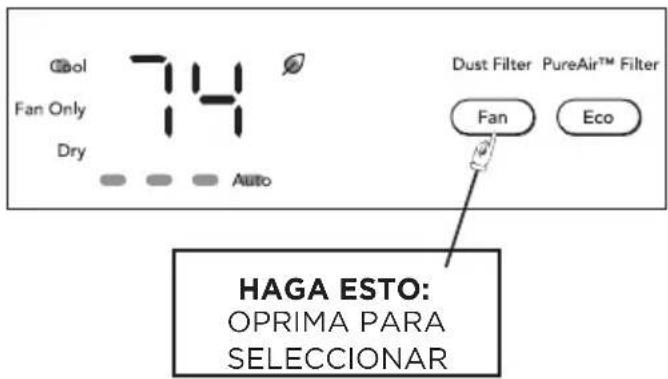

Inicialmente, el ventilador empieza a funcionar a Velocidad alta y se ajusta a una velocidad más lenta según la temperatura que haya en la habitación. Por ejemplo, si la temperatura en la habitación sube rápidamente, por ejemplo cuando se abre una puerta, el ventilador cambiará automáticamente a la velocidad más alta. La velocidad del ventilador se volverá a ajustar a una velocidad más baja cuando la habitación se enfríe. Pulse el botón del ventilador para ajustar la velocidad del ventilador manualmente. VERÁ: PARA OPERAR EN EL MODO DE VENTILADOR SOLAMENTE HAGA ESTO: PULSE EL BOTÓN DE MODO PARA

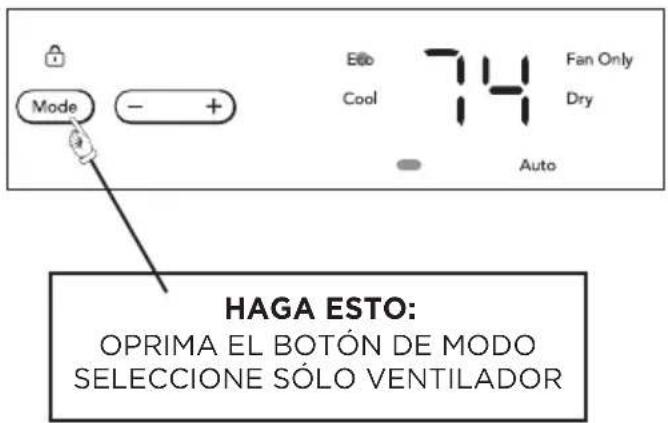

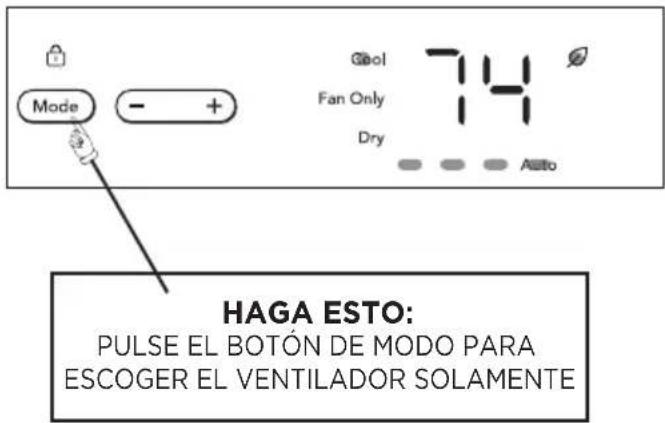

ESCOGER EL VENTILADOR SOLAMENTE

Use esta función cuando no quiera enfriar, como para que circule el aire en la habitación o para que salga el aire viejo residual. Puede seleccionar la velocidad de ventilador que prefiera. (Excepto “Ventilador Automático”). Durante esta función, la pantalla solo mostrará la temperatura ambiente real y la temperatura establecida no se puede cambiar. VERÁ: FUNCIÓN DE ENFRIADO: HAGA ESTO: OPRIMA EL

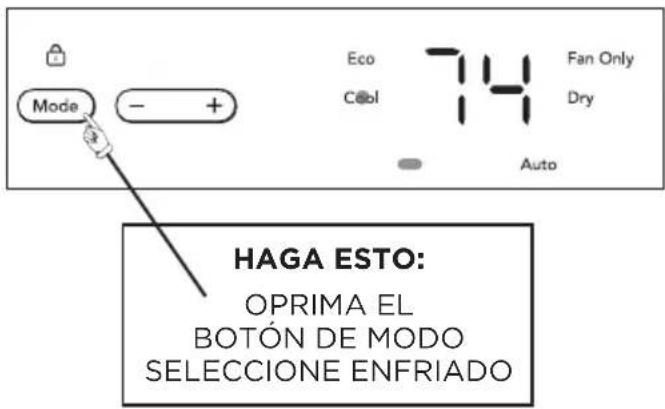

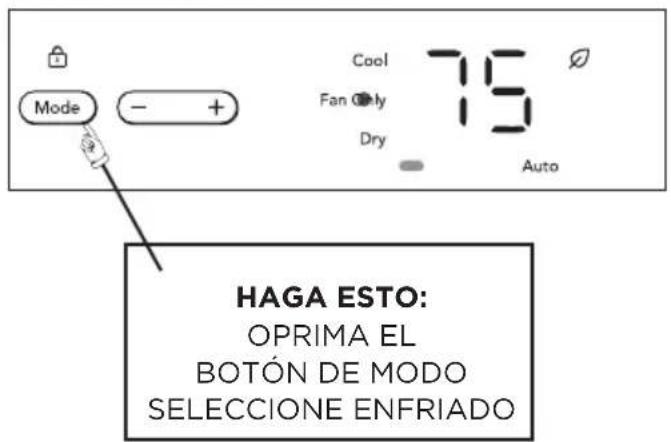

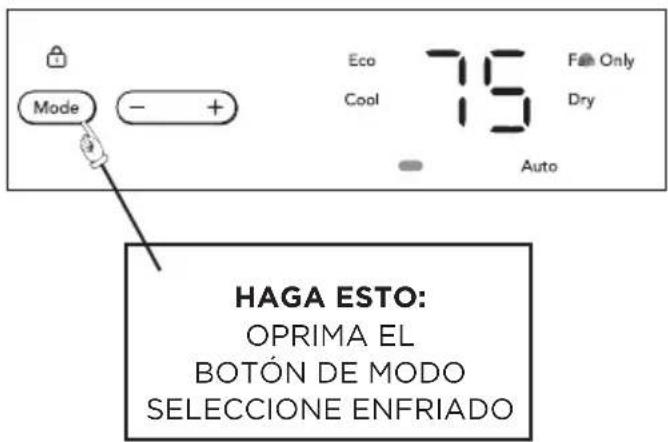

SELECCIONE ENFRIADO Cada vez que se selecciona el modo Cool (Frío), la función ECO se activará de manera predeterminada. Pulse el botón ECO para desactivarla. Cuando la función ECO está desactivada, el ventilador permanece encendido durante todo el tiempo mientras el compresor se enciende y se apaga una vez que se ha alcanzado la temperatura ambiente deseada. VERÁ: MODO SECO: HAGA ESTO:

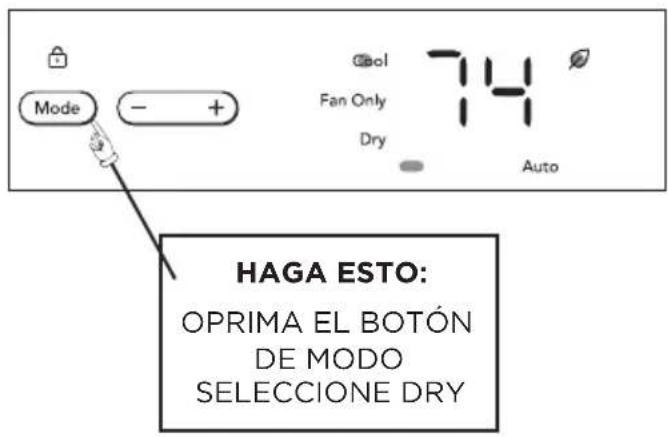

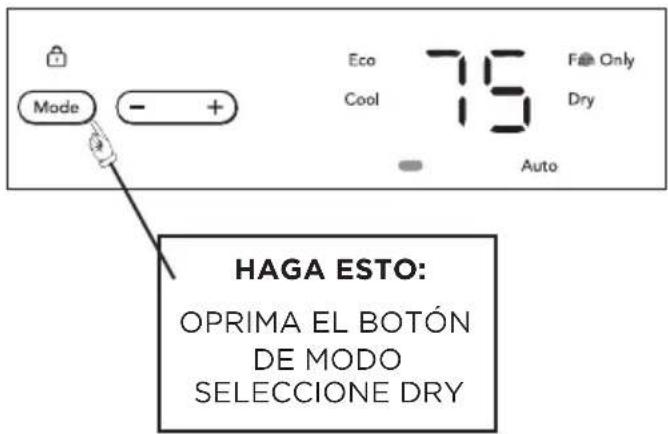

SELECCIONE DRY17INSTRUCCIONES DE OPERACIÓN

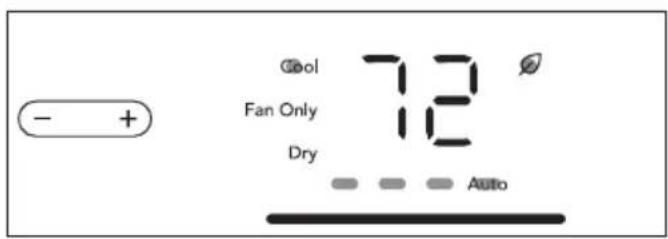

MODO Eco (AHORRO DE ENERGÍA): Cada vez que se selecciona el modo Cool (Frío) o Dry (Seco) se activará la función ECO de manera predeterminada. Recomendamos dejar la función ECO para ayudar a ahorrar energía y dinero. Para salir del modo ECO, pulse el botón ECO mientras la unidad está funcionando en modo Cool (Frío) o Dry (Seco). En modo Eco, el ventilador continuará funcionando durante 3 minuto después que se apague el compresor. A continuación, el ventilador funcionará en ciclos durante 120 segundos a intervalos de 10 minutos hasta que la temperatura ambiente sea mayor que la temperatura ajustada, y en ese momento el compresor se apaga. VERÁ: HAGA ESTO: NOTA: Si mientras la unidad funciona en modo Cool (Frío) o Dry (Seco) se apaga, la unidad volverá a iniciarse en el mismo modo, la temperatura objetivo y la misma velocidad del ventilador de antes del modo Standby (En espera). Si el modo era modo Cool (Frío) o Dry (Seco) se activará automáticamente al encender el aparato. Si la unidad está funcionando en modo Cool (Frío) o Dry (Seco) sin la función ECO y hay un fallo en la alimentación, cuando esta sea restablecida la función ECO seguirá apagada. PARA ACTIVAR LA FUNCIÓN DE BLOQUEO PARA NIÑOS: HAGA ESTO:

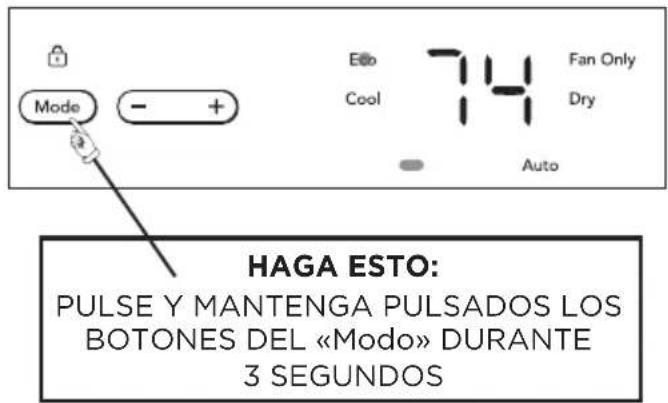

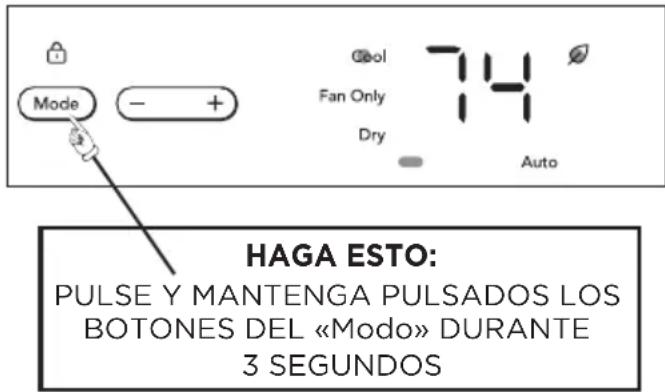

PULSE Y MANTENGA PULSADOS LOS

BOTONES DEL «Modo» DURANTE 3 SEGUNDOS Pulsar y mantener pulsados los botones de “Velocidad del ventilador” y “Restablecimiento del filtro” durante 3 segundos puede activar o desactivar la función de BLOQUEO. Esto mostrará LC durante 5 segundos. El panel de control se bloqueará y la configuración no se puede cambiar. VERÁ: COMPRUEBE LA FUNCIÓN DEL FILTRO DE POLVO: Esta función es un recordatorio para limpiar el filtro de polvo (Vea cuidado y limpieza) para una operación más eficiente. El indicador LED (luz) se iluminará después de 250 horas de funcionamiento. Para restablecer el aparato después de limpiar el filtro, sujete el botón de «Ventilador» pulsado durante 5 segundos. En este modo, el aire acondicionado funcionará como un deshumificador, pero enfriará la habitación mientras tanto. Se puede ajustar la temperatura entre 60 °F (16° C) y 90 °F (32 °C) y se mantendrá la velocidad del ventilador en “Auto”. Cada vez que se selecciona el modo Dry (Seco), se activará la función ECO de manera predeterminada. Pulse el botón ECO para desactivarla. VERÁ:

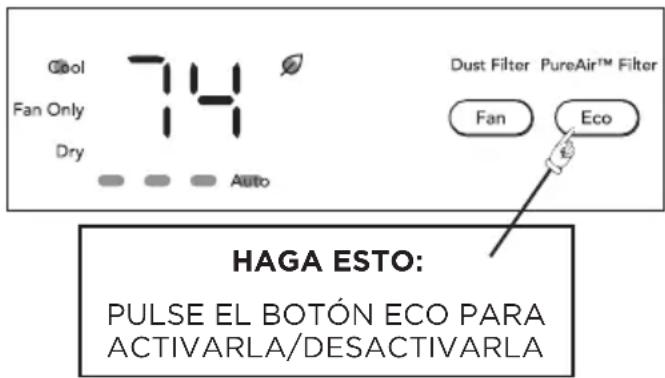

PULSE EL BOTÓN ECO PARA

ACTIVARLA/DESACTIVARLA18 INSTRUCCIONES DE OPERACIÓN

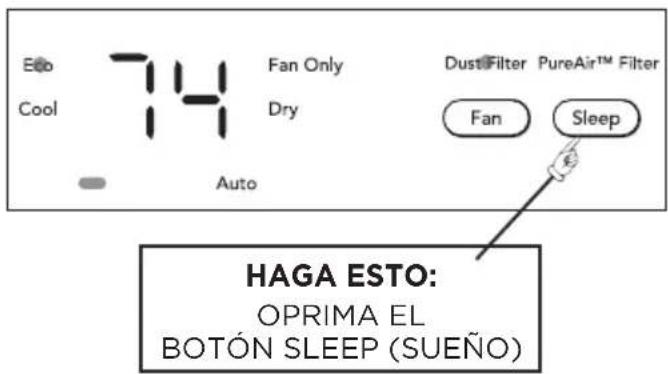

FUNCIÓN SLEEP (SUEÑO): El modo Sleep (En reposo) solo se puede activar por el control remoto o la aplicación. La pantalla mostrará SL durante 3 segundos. Luego la pantalla, las luces indicadores y la luz de calidad del aire se apagará. En este modo, la unidad seleccionará la velocidad del ventilador Auto automáticamente, y la temperatura seleccionada aumentará 2 °F, 30 minutos después de que el modo esté seleccionado. La temperatura se volverá a incrementar después otros 2 °F tras otros 30 minutos adicionales. Esta nueva temperatura se mantendrá durante 7 horas antes de volver a la configuración de temperatura originalmente seleccionada. Esto finaliza el modo "Sleep" (sueño) y el equipo volverá a funcionar tal y como fue configurado originalmente. El programa del modo "Reposo" se puede cancelar en cualquier momento durante la operación al pulsar de nuevo el botón de "Sueño", "Velocidad del ventilador" o "Modo". FILTROS PUREAIR

(se venden por separado)

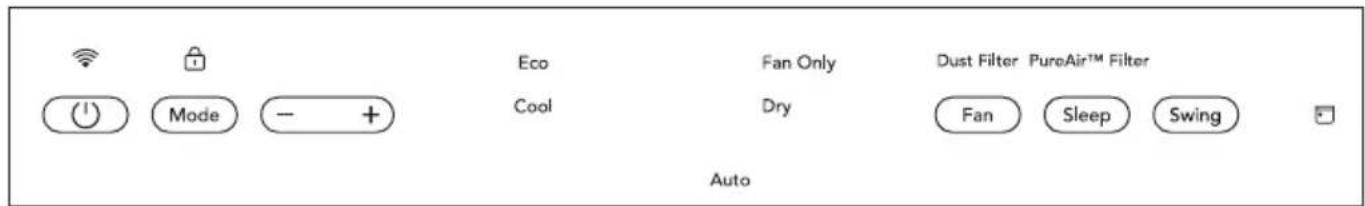

Esta unidad se puede usar con filtros PureAir

. Se pueden comprar los filtros escaneando el código QR que hay detrás de la rejilla de entrada de aire, visitando Frigidaire.com o llamando al Centro de Servicio al Cliente de Frigidaire al 1-800-944-9044 (EE. UU./1-800-265-8352 (Canadá). Nota: Si el filtro PureAir

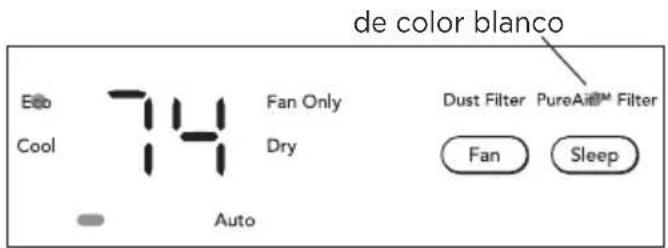

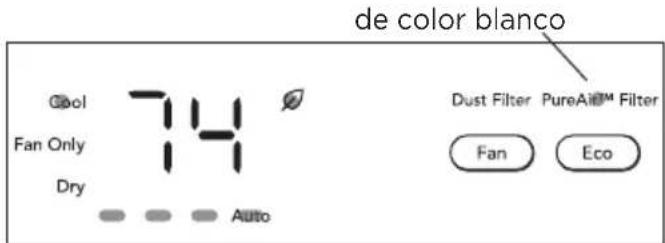

está instalado el indicador del filtro PureAir

se iluminará de color blanco. de color blanco ATENUACIÓN DE LA PANTALLA: Después de 60 segundos de inactividad en el control, la pantalla y las luces indicadoras se apagarán. Y la luz de calidad del aire reducirá su luminosidad. Presione cualquier botón del panel de control o del control remoto para que se vuelva a encender la pantalla. Tenga en cuenta que si la unidad se encuentra en modo Eco y se ha alcanzado la temperatura ajustada, la unidad puede verse apagada. Sin embargo, la unidad está encendida y continuará tomando muestras de aire cada 10 minutos. Para confirmarlo, pulse cualquier botón en el panel de control o en el mando a distancia.

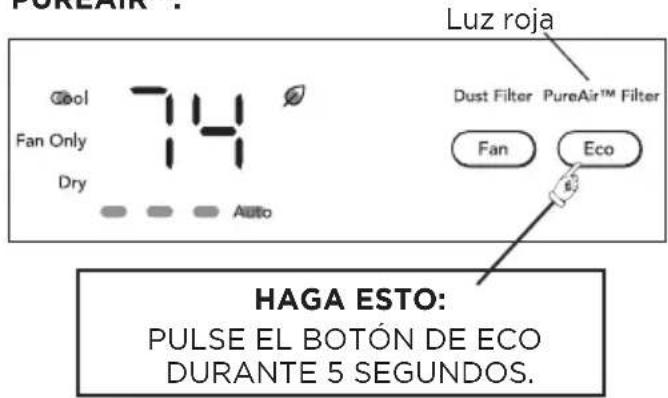

El indicador LED (luz) se iluminará roja después de 1440 horas de funcionamiento. Para restablecerlo, cambie el nuevo filtro PureAir

, luego pulse el botón de « Eco » durante 5 segundos. HAGA ESTO:

PULSE EL BOTÓN DE ECO

5 SEGUNDOS19INSTRUCCIONES DE OPERACIÓN

Cuando se apaga la unidad, la pantalla se irá apagando poco a poco en 3 segundos. La unidad siempre regresará el modo “eco” y la velocidad de ventilador “auto” cuando vuelva a encenderse. PARA APAGAR LA UNIDAD: HAGA ESTO: OPRIMA EL

PARA CAMBIAR LA UNIDAD DE

TEMPERATURA EN LA PANTALLA：

HAGA ESTO: VERÁ: El panel de control es capaz de mostrar temperaturas en grados Fahrenheit o Celsius. PARA OPERAR LA FUNCIÓN DE GIRO: Presione el botón de Oscilación para activar la persiana oscilante y distribuir el aire de manera uniforme por toda la habitación. HAGA ESTO:

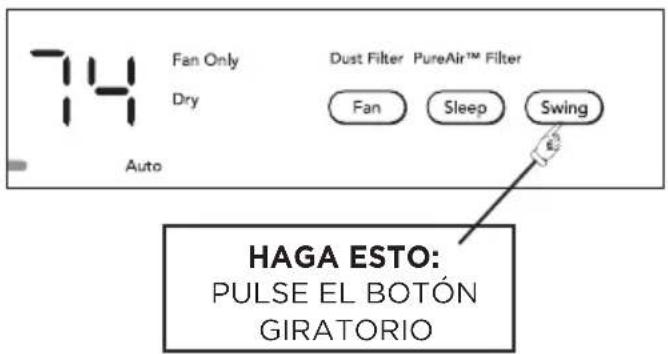

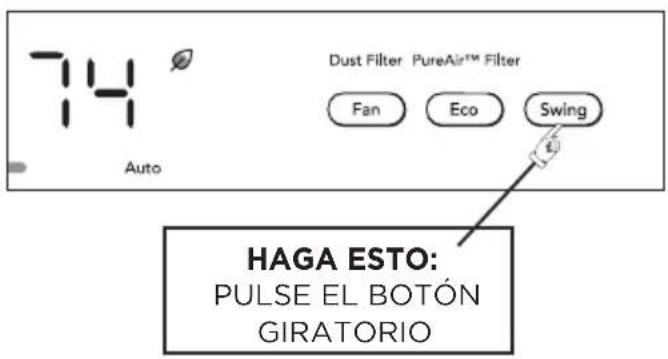

GIRATORIO Cuando lo utilice por primera vez, la luz de calidad del aire puede emitir una luz blanca durante 1 minuto, luego la luz cambiará a verde, amarilla o roja dependiendo de la calidad del aire que haya en estos momentos en la habitación. Nota: La luz de calidad del aire se apagará en el modo de hibernación.

LUZ DE CALIDAD DEL AIRE

Color Calidad del aire Verde Buena Amarillo Moderada Rojo Mala

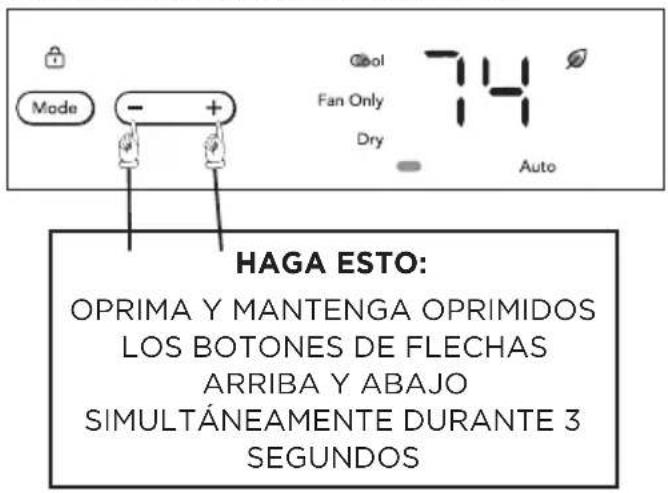

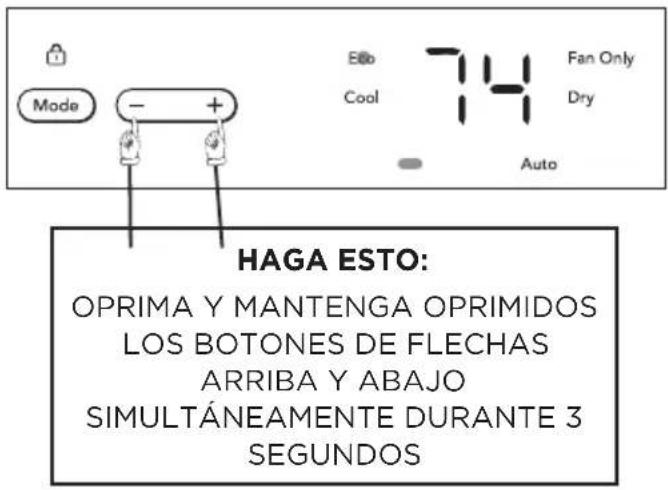

OPRIMA Y MANTENGA OPRIMIDOS

LOS BOTONES DE FLECHAS

SEGUNDOS20INSTRUCCIONES DE OPERACIÓN

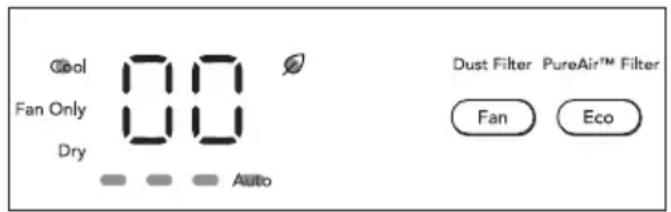

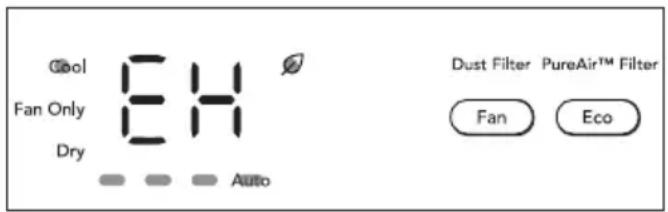

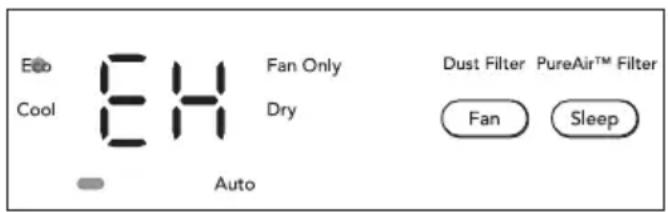

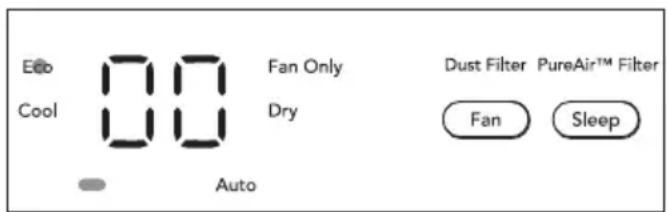

CÓDIGOS DE ERROR: Códigos De Error: Descripción EH00 Fallo del chip de memoria interna Cuando el siguiente código de error aparece en la pantalla, póngase en contacto con su Centro de Servicio de Frigidaire autorizado. EH60 El sensor de temperatura ambiente interior está abierto/ cortocircuitado EH0b Mal funcionamiento de comunicación del panel de control principal. MUESTRA "EH" POR UN SEGUNDO: LUEGO MUESTRA "00" POR OTROS SEGUNDOS: Ahora que ya domina los procedimientos de operación, aquí tiene más funciones en su control con las que debería estar familiarizado.

INFORMACIÓN ADICIONAL QUE DEBE

CONOCER ATENCIÓN: El circuito de “refrigeración” tiene un arranque retardado automático por 3 minutos si la unidad se apaga y enciende demasiado rápidamente. Esto evita el sobrecalentamiento del compresor y la posible rotura del cortacorrientes. El ventilador continuará funcionando durante este tiempo.

• Existe un retardo de 2 segundos hasta que el compresor se apaga cuando selecciona la función FAN ONLY (sólo ventilador). Esto es para cubrir la posibilidad de que se haya seleccionado sólo de paso hacia otro modo.

• El control mantendrá la temperatura configurada en un margen de 2 grados Fahrenheit, entre 60°F and 90°F.

• Después de una caída general de corriente, la unidad mantendrá memorizada la última configuración y se restaurará a la misma una vez la corriente sea restaurada.

• La unidad debe funcionar en un rango de temperatura del lado interior de 60 °F a 90°F (16 °C a 32 °C), del lado exterior de 64 °F a 109 °F (18 °C a 43 °C). El rendimiento puede verse reducido fuera de estas temperaturas de funcionamiento. Note: El código de error se separará en 2 partes. La pantalla cambiará en intervalos de 1 segundo. Por ejemplo, si aparece un código de error «EHOO», el panel mostrará primero «EH» durante 1 segundo, luego mostrará «OO» durante otro segundo. El código de error seguirá apareciendo hasta que se resuelva este error. Nota: Hay 3 tipos de códigos de error más. Si un código de error se muestra en la pantalla, apáguelo y vuelva a iniciarlo. Si el código de error persiste, póngase en contacto con un Centro de servicios de Frigidaire autorizado.21

INSTRUCCIONES DE OPERACIÓN

Y CUIDADOS Y LIMPIEZA

Limpie de tanto en tanto su aparato de aire acondicionado de forma que se mantenga como nuevo. Asegúrese de desconectar el equipo de la corriente antes de limpiarlo para evitar incendios y choques eléctricos. El filtro de polvo debe ser revisado al menos una vez al mes por si acaso es necesario limpiarlo. Las partículas atrapadas en el filtro de polvo pueden acumularse causando bloques de hielo en las rejillas de refrigeración. Atencion: Al cambiar el Filtro de polvo una vez que se ha llevado a cabo la limpieza, asegúrese de que las pestañas que sobresalen del filtro están hacia fuera, como se muestra a continuación. Limpieza del filtro de polvo

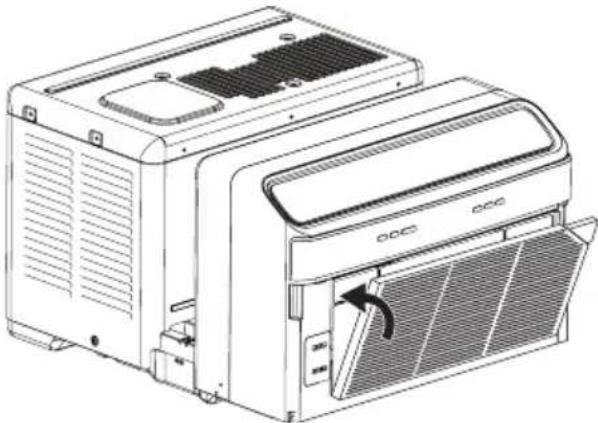

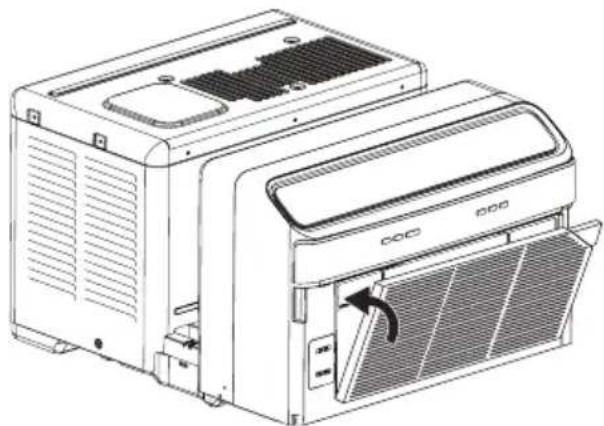

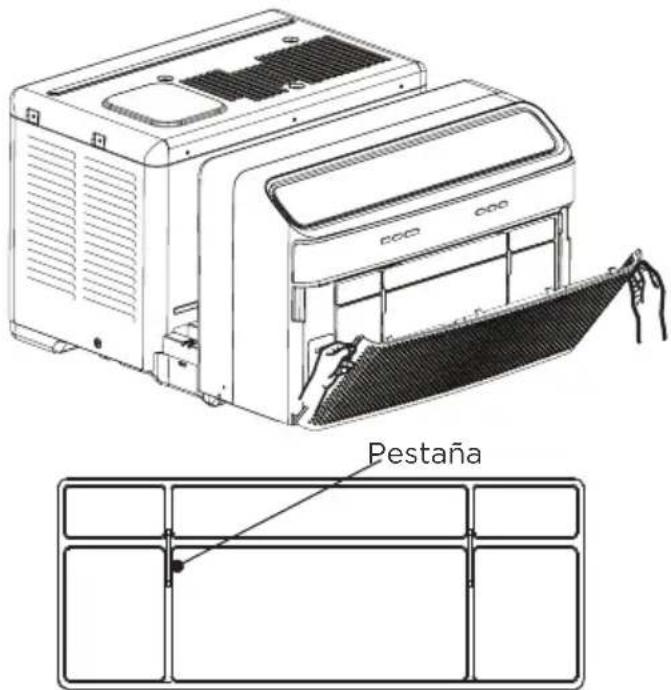

• Abra el panel frontal.

• Agarre el filtro de polvo por el centro y tire hacia arriba y hacia fuera.

• Lave el filtro de polvo usando jabón líquido y agua templada. Aclare el filtro de polvo cuidadosamente. Sacuda suavemente el exceso de agua del filtro de polvo. Asegúrese de que el filtro de polvo está completamente seco antes de volverlo a colocarlo.

• Como alternativa a lavarlo, puede limpiar el filtro de polvo con una aspiradora. Filtro de polvo Pestaña Limpieza del Sensor de Calidad del aire Sugerimos cambiar su Sensor de Calidad de aire cada 2 meses. Esta sugerencia se basa en un uso continuado de la unidad. Para limpiar el sensor PM:

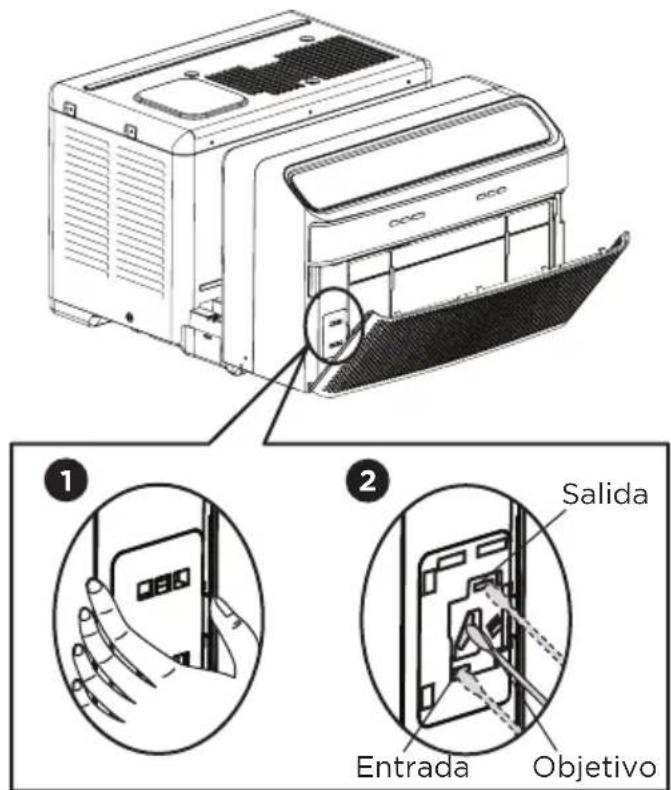

• Abrir el panel frontal.

• Abra la tapa del sensor de calidad del aire.

• Limpie el objetivo, la entrada y la salida, con un bastoncillo mojado. Use un bastoncillo seco para quitar cualquier exceso de agua del sensor.

• Vuelva a instalar la tapa y el panel frontal después de haber realizado la limpieza.

(se venden por separado) Esta unidad tiene espacio disponible para usar filtros PureAir

adicionales (se venden por separado). Se pueden comprar diferentes tipos de filtros PureAir

escaneando el código QR que encontrará detrás de la rejilla de entrada de aire, visitando Frigidaire.com o llamando al Centro de atención al cliente de Frigidaire al 1-800-944-9044 (EE. UU.)/1-800-265-8352 (Canadá).

Almacenamiento en invierno Si planea almacenar el aparato de aire acondicionado durante el invierno, remuévalo cuidadosamente de la ventana de acuerdo a las instrucciones de montaje. Cúbralo con plástico o devuélvalo al embalaje original.

• No bloquee la salida interior de aire con cortinas, persianas o muebles; ni el exterior con arbustos, cercados ni otros edificios.

• La capacidad del aparato de aire acondicionado debe ser adecuada para la estancia para conseguir una operación eficiente y satisfactoria.

• Instale el aparato de aire acondicionado en el lado de su casa donde no pegue el sol. Una ventana que encare al norte es mejor ya que queda a la sombra la mayor parte del día.

• Cierre la compuerta de la chimenea, así como las rejillas de ventilación de suelos y paredes de modo que el aire frío no se escape por los conductos de ventilación ni por la chimenea.

• Mantenga las cortinas y persianas de las demás ventanas cerradas durante la hora más soleada del día.

• Limpie el filtro del aire como se recomienda en la sección "Cuidados y limpieza".

• Un aislamiento adecuado y burletes en puertas y ventanas de su hogar ayudarán a mantener el aire cálido fuera y el frío dentro.

• Tener la casa a la sombra de árboles, plantas o toldos contribuye a reducir la carga de trabajo del aparato de aire acondicionado.

• Use los aparatos eléctricos que produzcan calor tales como estufas, lavaplatos, secadoras y lavadoras durante la hora más fresca del día. Consejos de ahorro energético Limpieza de la carcasa

• Asegúrese de desconectar el equipo de la corriente antes de limpiarlo para evitar incendios y choques eléctricos. La carcasa y el frontal pueden sacudirse con un paño sin aceites o lavarse con un paño humedecido en una solución de agua tibia y jabón líquido suave. Aclare cuidadosamente y seque.

• Nunca utilice limpiadores duros, ni cera o pulidores en el frontal de la carcasa.

• Asegúrese de escurrir el exceso de agua del paño antes de limpiar alrededor de los controles. El exceso de agua en los controles o su alrededor puede causar daños al aparato. Para instalar el filtro de PureAir

1. Quite el filtro de polvo tal y como se

muestra en la sección de limpieza del filtro de polvo.

en el espacio reservado para este fin en la parte posterior del filtro de polvo tal y como se muestra a continuación. Se debe cambiar el filtro de aire PureAir

regularmente para conseguir unos resultados óptimos. Para quitar el filtro tome las pestañas de tela que encontrará en cualquier lado del filtro PureAir, y tire de ellas. Nota: Si el filtro PureAir

está instalado de manera adecuada el indicador del filtro PureAir

se iluminará en blanco. De lo contrario, vuelva a instalarlo.

3. Vuelva a instalar el filtro de polvo y la rejilla

de entrada de aire.23ANTES DE LLAMAR El aparato de aire acondicionado se enciende y apaga rápidamente.

• El filtro de polvo puede estar sucio. - flujo de aire restringido. Limpie el filtro de aire. Consulte la sección 'Cuidados y limpieza'.

(se vende por separado) puede estar sucio. Reemplácelo por uno nuevo. Consulte la sección de Cuidado y limpieza. Para descongelarlo, configure el modo de VENTILADOR SOLAMENTE.

• La temperatura exterior es extremadamente cálida. Establezca el ventilador en una velocidad más alta para conseguir que el aire circule más rápidamente por el circuito refrigerador. El aparato de aire acondicionado está enfriando, pero la estancia continúa demasiado caliente - NO se forma hielo en el circuito refrigerante de detrás del frontal decorativo.

• El filtro de polvo puede estar sucio. - flujo de aire restringido. Limpie el filtro de aire. Consulte la sección 'Cuidados y limpieza'.

(se vende por separado) puede estar sucio. Reemplácelo por uno nuevo. Consulte la sección de Cuidado y limpieza. Para descongelarlo, configure el modo de VENTILADOR SOLAMENTE.

• La temperatura está demasiado alta. Seleccione una temperatura más baja.

• Las palas de dirección de aire están mal posicionadas. Posicione las palas para conseguir una mejor distribución de aire.

• El frontal del equipo está bloqueado por cortinas, persianas, muebles, etc. - que restringen el flujo deaire. Remueva el bloqueo de delante del equipo.

• Puertas, ventanas, ventilaciones, etc. están abiertas - el aire frío se escapa. Cierre todas las puertas, ventanas, ventilaciones, etc.

• El equipo acaba de ser encendido en una estancia cálida. Conceda algo más de tiempo para remover el calor "almacenado" en paredes, techos, suelos y muebles. El aire que sale del equipo no está suficientemente frío.

• La temperatura de la estancia está por debajo de 60°F (16°C). No podrá enfriarse la estancia hasta que la temperatura se eleve por encima de 60°F (16°C).

• El elemento de sensor la temperatura tocando la bobina fría. Localizado detrás del filtro de aire. Arreglar el elemento separándolo de la bobina.

• Configure una temperatura más baja.

• El compresor se apagó al cambiar de modo. Aguarde aproximadamente por 3 minutos y escuche cuándo el compresor se reinicia si está en el modo COOL (frío). Antes de llamar al servicio técnico, revise esta lista. Puede ahorrarle tiempo y costos. Esta lista incluye problemas comunes que no son consecuencia de un trabajo o materiales defectuosos en el equipo. SOLUCIÓNSUCESO El aparato no opera.

• El enchufe está desconectado. Afiance firmemente el enchufe en el tomacorrientes.

• El dispositivo cortacorriente del enchufe ha saltado. Oprima el botón RESET.

• El fusible o el diferencial del circuito eléctrico doméstico han saltado. Reemplace el fusible por uno retardante o restablezca el diferencial.

• El control está APAGADO. ENCIENDA el control y realice la configuración deseada. El aparato de aire acondicionado está enfriando, pero la estancia continúa demasiado caliente - se está formando hielo en el circuito refrigerante de detrás del frontal decorativo

• La temperatura en el exterior es inferior a 60 °F (16 °C). Para descongelar el circuito refrigerante, establezca el modo FAN ONLY (sólo ventilador).

• El filtro de polvo puede estar sucio. Limpie el filtro. Consulte la sección 'Cuidados y limpieza'. Para descongelar, establezca el modo FAN ONLY (sólo ventilador).

(se vende por separado) puede estar sucio. Reemplácelo por uno nuevo. Consulte la sección de Cuidado y limpieza. Para descongelarlo, configure el modo de VENTILADOR SOLAMENTE.

• La temperatura está establecida demasiado baja para la noche. Para descongelar el circuito, establezca el modo FAN ONLY (sólo ventilador). Después, seleccione una temperatura más alta.Error de conexión del dispositivo a su red wifi o experimentando problemas con la aplicación.

• Visite Frigidaire.com y seleccione la sección de asistencia al dueño para ver las preguntas más frecuentes.

Agua goteando EN EL INTERIOR cuando el equipo opera.

• Instalación inadecuada. Incline ligeramente el aparato de aire acondicionado hacia el exterior para permitir el drenaje del agua. Consulte las instrucciones de montaje o al instalador. Se escuchan ruidos cuando el equipo está operando.

• Suena el movimiento del aire. Esto es normal. Si está muy fuerte, ajuste el FAN (ventilador) a una velocidad más baja.

• Vibración de la ventana - instalación defectuosa. Consulte las instrucciones de montaje o al instalador. Estancia demasiado fría.

• La temperatura está demasiado baja. Seleccione una temperatura más alta.

• La función de sensor remoto está activada (en algunos modelos) y el control remoto está localizado en un punto caliente. Recoloque el control remoto o desactive el sensor remoto. El sensor remoto se desactiva de manera prematura (en algunos modelos).

• El control remoto no está en el rango de alcance. Ubique el control remoto dentro de un rango de 20 pies y en un ángulo de 120º desde el frontal de la unidad.

• La señal del control remoto está obstruida. Remueva la obstrucción. SOLUCIÓNSUCESO Agua goteando EN EL EXTERIOR cuando el equipo opera.

• El equipo está removiendo una gran cantidad de humedad de una estancia húmeda. Esto es normal durante días excesivamente húmedos. Si estas soluciones no le sirven, llame al servicio técnico de Frigidaire al 1-800-944-9044(US)/1-800-265-8352(Canada).Exclusiones Esta garantía no cubre lo siguiente: RENUNCIA DE RESPONSABILIDAD DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES LEGALES Si tiene que solicitar servicio técnico Canada

Electrolux Major Appliances 10200 David Taylor Drive Charlotte, NC 28262 Su aparato está cubierto por una garantía limitada de un año, para reparaciones funcionales solamente. Durante un año desde la fecha original de compra, Electrolux pagará todos los costes de reparaciones o asumirá el coste del cambio de cualquier parte de este aparato que resulte ser defectuosa en materiales o en mano de obra, durante la instalación, el uso y el mantenimiento de dicho aparato de acuerdo con las instrucciones proporcionadas. Después de un año desde la fecha de compra original, el consumidor será el responsable del diagnóstico, la mano de obra y los costes de las partes, así como cualquier gasto incurrido durante el servicio de los componentes en la extracción, transporte o reinstalación. LA ÚNICA Y EXCLUSIVA OPCIÓN DEL CLIENTE BAJO ESTA GARANTÍA LIMITADA ES LA REPARACIÓN O REEMPLAZO DEL PRODUCTO SEGÚN SE INDICA. LOS RECLAMOS BASADOS EN GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIALIZACIÓN O APTITUD DEL PRODUCTO PARA UN PROPÓSITO ESPECÍFICO, ESTÁN LIMITADOS A UN AÑO O AL PERÍODO MÍNIMO PERMITIDO POR LEY, PERO NUNCA MENOS DE UN AÑO. ELECTROLUX NO SERÁ RESPONSABLE POR DAÑOS CONSECUENTES O INCIDENTALES COMO POR EJEMPLO DAÑOS A LA PROPIEDAD Y GASTOS INCIDENTALES OCASIONADOS POR EL INCUMPLIMIENTO DE ESTA GARANTÍA ESCRITA O DE CUALQUIER GARANTÍA IMPLÍCITA. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES O LIMITACIONES EN LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, DE MANERA QUE PUEDE QUE ESTAS LIMITACIONES O EXCLUSIONES NO SE APLIQUEN EN SU CASO. ESTA GARANTÍA ESCRITA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. ESO POSIBLE QUE TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO. Guarde su recibo, el comprobante de entrega o cualquier otro registro de pago adecuado para establecer el período de la garantía si llegara a requerir servicio. Si se realiza la reparación, le conviene obtener y conservar todos los recibos. El servicio realizado bajo esta garantía debe ser obtenido a través de Electrolux utilizando las direcciones o números que se indican abajo. Esta limitado garantía sólo se aplica en los Estados Unidos y Canadá. En los EE.UU., su electrodoméstico está garantizado por Electrolux Major Appliances North America, una división de Electrolux Home Products, Inc. En Canadá, su electrodoméstico está garantizado por Electrolux Canada Corp. Electrolux no autoriza a ninguna persona a cambiar o agregar ninguna obligación bajo esta garantía. Nuestras obligaciones de reparación y piezas bajo esta garantía deben ser realizadas por Electrolux o compañía de servicio autorizado. Las especificaciones o características del producto según se describen o ilustran están sujetas a cambio sin previo aviso.

1. Productos a los que se les quitaron o alteraron los números de serie originales o que no pueden determinarse con

2. Productos que hayan sido transferidos del dueño original a un tercero o que no se encuentren en los EE.UU. o en

3. Óxido en el interior o exterior de la unidad.

4. Los productos comprados “previamente usados o productos de muestra” no están cubiertos por esta garantía.

5. Pérdida de alimentos por fallas del refrigerador o congelador.

6. Productos utilizados para fines comerciales.

7. Las llamadas de servicio que no involucren el funcionamiento defectuoso ni los defectos de materiales o de mano

de obra, o para electrodomésticos que no sean utilizados para uso normal del hogar o de acuerdo con las instrucciones proporcionadas.

8. Llamadas de servicio para corregir errores de instalación del electrodoméstico o para instruirlo sobre el uso del

9. Gastos para facilitar el acceso al electrodoméstico para el servicio, tales como la remoción de molduras, armarios,

estantes, etc. que no eran parte del electrodoméstico cuando se envió de la fábrica.

10. Llamadas de servicio para reparar o reemplazar bombillas, filtros de aire, filtros de agua, otros consumibles,

perillas, manijas u otras piezas decorativas.

11. Costos adicionales que incluyen, sin limitarse, cualquier llamada de servicio fuera de las horas de oficina, durante

los fines de semana o días feriados, peajes, pasajes de transporte o millaje/kilometraje para llamadas de servicio en áreas remotas, incluyendo el estado de Alaska.

12. Daños al acabado del electrodoméstico o al hogar que hayan ocurrido durante la instalación, incluyendo, sin

limitarse, los armarios, paredes, etc.

13. Dañós causados por: servicio realizado por compañías de servicio no autorizadas, el uso de piezas que no sean

piezas genuinas Electrolux o piezas obtenidas de personas que no pertenezcan a compañías de servicio autorizado, o causas externas como abuso, mal uso, suministro eléctrico inadecuado, accidentes, incendios, hechos fortuitos or desastres naturales. 25LIMITADO GARANTÍA PRINCIPAL DEL APARATO16120300A31768 (July 2019) bienvenido casa Frigidaire.com 1-800-944-9044 Frigidaire.ca 1-800-265-8352 apoyo de propietario accesorios servicio Nuestro hogar es su hogar. Visítenos si necesita alguna de estas cosas: registro (Vea su tarjeta de registro para obtener más información)Frigidaire.com USA 1-800-944-9044 Frigidaire.ca Canada 1-800-265-8352 Utilisation

cuidados Aire Acondicionado Introducción......................................................2 Instrucciones Importantes Sobre Seguridad

Please refer to your product’s nameplate to check service model number.2 INTRODUCCIÓN Bienvenido a nuestra familia Número de modelo Número de serie Fecha de compra ¡Gracias por llevar Frigidaire® a su hogar! Vemos su compra como el principio de una gran relación juntos. Este manual es su recurso para usar y cuidar del producto. Léalo antes de usar el aparato. Guárdelo a mano para consultarlo rápidamente. Si alguna vez no parece correcto, la sección de resolución de problemas le ayudará con los problemas comunes. Preguntas frecuentes, consejos y vídeos útiles, productos de limpieza y accesorios de hogar y cocina están disponibles en www.frigidaire.com. ¡Estamos aquí para usted! Visite nuestro sitio web, chatee con un agente o llámenos si necesita ayuda. Tal vez podemos ayudarlo a evitar una visita del servicio técnico. Si necesita la ayuda del servicio técnico, podemos iniciarlo para usted. ¡Vamos a hacerlo oficial! Asegúrese de registrar su producto. Guarde su información de producto aquí para poder encontrarla fácilmente.3 Por su seguridad

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

PRECAUCIÓN Prevenga accidentes PRECAUCIÓN

• Asegúrese de que la toma eléctrica es adecuada para el modelo que ha escogido. Esta información puede encontrarse en la placa de serie, que está localizada en el interior de la carcasa y detrás de la rejilla.

• Si el aparato de aire acondicionado va a ser instalado en una ventana, probablemente necesitará limpiar antes ambas caras del cristal. Si la ventana es de triple raíl con un panel apantallado, remueva éste completamente antes de realizar la instalación.

• Asegúrese de que el aparato de aire acondicionado ha sido instalado firme y correctamente de acuerdo a las instrucciones de montaje provistas con este manual. Guarde este manual y las instrucciones de montaje para un posible uso en el futuro a la hora de remover o reinstalar el equipo.

• Cuando manipule el aparato de aire acondicionado, tenga cuidado para evitar producirse cortes con las aletas metálicas afiladas de la parte delantera y trasera. Para reducir el riesgo de incendio, choque eléctrico o lesiones al operar su aparato de aire acondicionado, siga unas instrucciones básicas entre las que se encuentran: No almacene gasolina ni otros líquidos o vapores inflamables alrededor de este u otro aparato eléctrico. Lea las etiquetas del producto sobre inflamabilidad y otras advertencias. PRECAUCIÓN Evite el riesgo de incendio o choque eléctrico. No use un alargador ni un adaptador de tomacorrientes. No remueva ninguna clavija del enchufe. Información eléctrica PRECAUCIÓN Las especificaciones eléctricas completas de su nuevo aparato de aire acondicionado están expresadas en la placa de serie. Consulte estas especificaciones cuando chequee los requisitos eléctricos.

• Asegúrese de que el aparato de aire acondicionado queda adecuadamente Tomacorrientes polarizado Bajo ninguna circunstancia corte, remueva o evite el uso de la clavija de conexión a tierra. Cable de corriente con enchufe polarizado de 3 clavijas y dispositivo cortacorriente. conectado a tierra. Para minimizar el riesgo de choque eléctrico e incendio es importante una polarización adecuada. El cable de corriente está equipado con un enchufe polarizado de tres clavijas para protección contra choques eléctricos.

• Su aparato de aire acondicionado debe conectarse a un tomacorrientes adecuadamente polarizado. Si el tomacorrientes que pretende utilizar no está adecuadamente polarizado o protegido por un fusible retardante o cortacorrientes, consiga que un electricista cualificado le instale un tomacorrientes adecuado.

• No ponga en marcha el aparato de aire acondicionado sin la cubierta protectora exterior en su sitio. Esto podría provocar daños mecánicos en el interior del aparato.

• No utilice un cable alargador o adaptador de tomacorrientes.4 INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD ATENCIÓN: El cable de corriente provisto con este aparato contiene un dispositivo cortacorriente diseñado para reducir el riesgo de incendio. Por favor, consulte la sección 'Operación del dispositivo cortacorriente' para obtener más detalles. En caso de que el cable provisto resulte dañado, no podrá ser reparado. Deberá ser reemplazado por un cable del fabricante.

• Este acondicionador de aire no contiene partes con service de usuario. Siempre llame un service autorizado Electrolux para las reparaciones.

• No inserte ni coloque los dedos u objetos en el área de descarga del aire en el frente de la unidad.

• No inicie ni detenga el acondicionador de aire desenchufando el cable o apagando la potencia de la caja eléctrica.

• No corte ni dañe el cable.

• Si el cable está dañado solo lo debe reemplazar un service autorizado Electrolux.

• En el caso de mal funcionamiento (chispazos, olor a quemado, etc.) detenga inmediatamente la operación, desconecte el cable y llame un service autorizado Electrolux.

• No opere el acondicionador de aire con las manos mojadas.

• No beba agua que haya drenado del acondicionador de aire.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA! Evite lesiones o daño a la unidad u otros objetos de su propiedad

• Provea ocasionalmente ventilación durante el uso. No dirija el flujo de aire hacia la estufa hogar u otras fuentes de calor ya que esto podría causar llamaradas o hacer que las unidades operen excesivamente.

• No se suba ni coloque objetos sobre la parte exterior de la unidad.

• No cuelgue objetos de la unidad.

• No coloque recipientes con líquidos sobre la unidad.

• Apague el acondicionador de aire en la fuente de potencia cuando no será usado por un período de tiempo prolongado.

• Periódicamente chequee el estado de los accesorios de instalación de la unidad para verificar que no haya daños.

• No aplique presión fuerte a aletas del radiador de la unidad.

• Cuando opere la unidad verifique que los filtros de aire estén en su lugar.

• No bloquee ni cubra la rejilla de entrada, el área de descarga ni los puertos de salida.

• Asegúrese que todo equipo eléctrico/electrónico esté al menos a una yarda (0,914m) de la unidad.

• No use ni almacene gases inflamables cerca de la unidad.

• No toque las piezas de metal de la unidad cuando quite el filtro. Podrían ocurrir lesiones al manipular los bordes de metal afilados.

• No use agua para limpiar el aire acondicionado por dentro. La exposición al agua puede destruír el aislamiento, provocando posibles descargas eléctricas.

• Cuando limpie la unidad, asegúrese primeramente de que la electricidad y el disyuntor estén apagados. PRECAUCIÓN

AVISO PARA REFRIGERANTE INFLAMABLE

• No utilice ningún medio para acelerar el proceso de descongelación o para limpiar, que no sea el recomendado por el fabricante.

• Este aparato debe ser guardado en una habitación que no tenga continuamente fuentes de ignición en funcionamiento (por ejemplo: llamas abiertas, un aparato que funcione con gas) y focos de ignición (por ejemplo: un calentador eléctrico en funcionamiento) cerca del aparato. Este• No utilice ningún medio para acelerar el proceso de descongelación o para limpiar, que no sea el recomendado por el fabricante.

• Este aparato debe ser guardado en una habitación que no tenga continuamente fuentes de ignición en funcionamiento (por ejemplo: llamas abiertas, un aparato que funcione con gas) y focos de ignición (por ejemplo: un calentador eléctrico en funcionamiento) cerca del aparato. Este

5INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

aparato debe ser guardado en una habitación que no tenga continuamente fuentes de ignición en funcionamiento (por

• No perforar o quemar.

• Tenga en cuenta que los refrigerantes puede que no tengan ningún olor.

• Se debe cumplir con las regulaciones de gas nacional.

• Mantenga las aberturas de ventilación libres de cualquier obstrucción.

• Se debe guardar este aparato para prevenir que se produzca algún daño mecánico.

• Un aviso de que el aparato debe guardarse en una área bien ventilada donde el tamaño de la habitación corresponda con el área de la habitación especificada para la operación.

• Cualquier persona que está implicada en trabajar o manipular un circuito de refrigerante debería tener un certificado válido actualizado de una autoridad de evaluación acreditada por la industria, que autorice su competencia para manipular refrigerantes de manera segura de acuerdo con las características de evaluación reconocidas dentro de la industria.

• El mantenimiento debe realizarse solamente según lo recomendado por el fabricante del equipo. El mantenimiento y la reparación que requiera asistencia de personal cualificado deben ser llevados a cabo bajo la supervisión de personas competentes en el uso de refrigerantes inflamables.

• NO modificar la longitud del cable de alimentación, ni utilizar un cable de extensión para encender la unidad.

• NO compartir una tomacorriente única con otros aparatos eléctricos. El uso indebido de la fuente de alimentación puede causar un incendio o una descarga eléctrica.

• Siga las instrucciones detenidamente para manipular, instalar, limpiar o mantener el aire acondicionado para evitar cualquier peligro o daño. Se utiliza refrigerante R32 inflamable con el aire acondicionado. Al mantener o desechar el aire acondicionado, el refrigerante (R32 o R290) se debe recuperar adecuadamente, y no se debe verter al aire directamente.

• Ningún fuego abierto o dispositivo como un interruptor que pueda generar chispas/cebado, se debe colocar cerca del aire acondicionado para evitar provocar el encendido del refrigerante inflamable utilizado. Siga las instrucciones detenidamente para guardar o mantener el aire acondicionado para evitar que se produzca cualquier daño mecánico.

• Se utiliza refrigerante - R32 inflamable con el aire acondicionado. Siga las instrucciones detenidamente para evitar cualquier daño.

• El sistema de refrigeración no debe recibir mantenimiento, servicio o reparación por ninguna persona.

• Asegúrese de que el área está abierta o de que está adecuadamente ventilada antes de entrar en el sistema o realizar cualquier trabajo en caliente. Un grado de ventilación debe continuar durante el período en que se lleva a cabo el trabajo. La ventilación dispersará de manera segura cualquier refrigerante y lo expulsará en la atmósfera.

• Compruebe que el cableado no esté sujeto a ningún desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier efecto medioambiental adverso. La comprobación también debe tener en cuenta los efectos del paso del tiempo o la vibración continua de las fuentes como compresores o ventiladores.

• Bajo ninguna circunstancia las fuentes potenciales de ignición deben usarse para buscar o detectar fugas de refrigerante. No se debe usar una antorcha de haluro (o cualquier otro detector que use una flama descubierta). Los siguientes métodos de detección de fugas se consideran aceptables para todos los sistemas de refrigeración. Los detectores de fugas electrónicos se pueden usar para detectar fugas de refrigerante, pero en el caso de REFRIGERANTES INFLAMABLES, puede que la sensibilidad no sea adecuada o pueden necesitar una nueva calibración. (El equipo de detección debe ser calibrado en una área libre de refrigerante.) Asegúrese de que el detector no sea una fuente potencial de ignición y de que sea adecuado para el refrigerante usado. El equipo de detección de fugas debe ser configurado en un porcentaje del LFL del refrigerante y debe ser calibrado con el refrigerante usado, y la cantidad adecuada6 INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD ATENCIÓN:

• No use este dispositivo para encender y apagar la unidad.

• Asegúrese siempre de que el botón RESET está presionado antes de operar el aparato.

• El cable de corriente debe ser reemplazado si falla el reseteado ya sea al presionar el botón TEST o si no puede ser reseteado. Deberá obtener uno nuevo del fabricante del producto.

• Si el cable de corriente resulta dañado, NO PODRÁ ser reparado. DEBE ser reemplazado por otro obtenido del fabricante del producto. Conéctelo al tomacorrientes y presione RESET

1. Enchufe el aparato de aire acondicionado.

2. El cable de corriente tiene DOS botones en

el enchufe. Presione el botón TEST. Percibirá un sonido al tiempo que el botón RESET sale hacia fuera.

3. Presione el botón RESET. De nuevo percibirá

un sonido al encajar el botón en su lugar.

4. El cable de corriente estará en este momento

suministrando electricidad a la unidad. (Esto se indica además con un piloto en el enchufe). PRECAUCIÓN

• El uso de este aparato no está dirigido a personas (incluido niños) con capacidades mentales, sensoriales o físicas reducidas, con falta de conocimientos, a no ser que se les haya proporcionado supervisión o instrucción en relación al uso del aparato por una persona responsable de la seguridad.

• Se debería supervisar a los niños para asegurar que no juegan con el aparato.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona cualificada para evitar riesgos.

• Se debe instalar el aparato según las regulaciones de cableado nacionales. La unidad debe quedar instalada una hora antes de operarla. LEA ESTA SECCIÓN ANTES DE INTENTAR

PONER EN FUNCIONAMIENTO EL

APARATO DE AIRE ACONDICIONADO. El cable de corriente contiene un dispositivo cortacorriente que detecta daños en el cable. Para comprobar su cable de corriente haga lo siguiente: Operación del dispositivo cortacorriente de gas (el 25 % como máximo). Los fluidos de detección de fugas también son adecuados para usarlos con la mayoría de refrigerantes pero el uso de detergentes que contengan cloro deben ser evitados ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. NOTA Ejemplos de fluidos de detección de fugas son: – método de burbujas, – agentes del método fluorescente. Si se sospecha que hay alguna fuga, todas las flamas descubiertas deben ser eliminadas/apagadas. Si se encuentra una fuga de refrigerante póngase en contacto con el fabricante local para cambiar la unidad.1

Explicación de los símbolos que se muestran en la unidad ADVERTENCIA! Este símbolo muestra que este aparato utiliza refrigerante inflamable. Si se pierde refrigerante y se expone a una fuente de ignición externa, existe riesgo de incendio. Este símbolo muestra que se debe leer detenidamente sobre la operación manual. Este símbolo muestra que el personal de servicio debe manejar este equipo refiriéndose al manual de instalación. Este símbolo muestra que la información está disponible, como el manual de operación o manual de instalación. PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN! Empaquetado Sonidos normales Remueva todo el empaquetado del interior de la caja, junto con todos los separadores insertados en los paneles laterales. EMPAQUETADOs SEPARADORES Vibración La unidad puede vibrar y hacer ruido debido a una estructura débil de la pared o la ventana, o a una instalación incorrecta.

Goteo o chapoteo Las gotas de agua que caen sobre el condensador durante la normal operación del producto pueden producir sonidos de "goteo o chapoteo". Nota: No intente hacer perforaciones en la base para eliminar los sonidos normales, de lo contrario se anulará la garantía.

Sonido de ráfagas de aire Delante de la unidad, puede oír el sonido de ráfagas de aire que son movidas por el ventilador.

Ruido cuando se inicia la unidad Se puede producir un ruido "da-da" cuando la unidad está encendida en treinta segundos debido al arranque del compresor (para el tipo Inverter). Es normal.

Borboteo/Siseo Un sonido parecido a un "borboteo o siseo" puede escucharse debido al refrigerante pasando a través del evaporador durante una normal operación. Traqueteo agudo Los compresores modernos de alto rendimiento pueden presentar un traqueteo agudo durante el ciclo de enfriado.8 DECLARACIÓN DE FCC Esta es la ubicación del módulo. Se ha comprobado que este equipo cumple los límites para dispositivos digitales de clase B, de acuerdo con el apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra las interferencias perjudiciales en una instalación doméstica. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, podría ocasionar interferencias perjudiciales para las comunicaciones de radio. No obstante, no se puede garantizar que no se vaya a producir este tipo de interferencias en una instalación en particular. Si este equipo ocasiona interferencias perjudiciales en la recepción de radio o televisión, que puede comprobarse encendiendo y apagando el dispositivo, se recomienda que intente corregir la interferencia mediante una de las siguientes acciones: Este dispositivo cumple con el apartado 15 de las normas de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe provocar interferencias perjudiciales, y (2) Este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan provocar un funcionamiento no deseado. PRECAUCIONES DE FCC: Cualquier cambio o modificación que no haya sido aprobada explícitamente por la parte responsable del cumplimiento, puede conllevar la extinción del permiso operativo de este equipo. Etiquetado del dispositivo Este dispositivo incluye el siguiente módulo. Contiene el identificador de FCC: 2AIBX-NIULL DECLARACIÓN DE INDUSTRY CANADA (IC) Este aparato digital de Clase B cumple con las normas canadienses ICES-003. Este dispositivo cumple con las normas RSS exentas de la licencia de Industry Canada. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan provocar un funcionamiento no deseado del dispositivo. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Exposición de RF La antena (o antenas) se debe instalar de forma tal que mantenga a todo momento una distancia mínima de al menos 20 cm entre la fuente de radiación (antena) y cualquier persona. Este dispositivo no se debe instalar o utilizar junto con ninguna otra antena o transmisor. l'exposition aux RF L’antenne (ou les antennes) doit être installé e de façon à maintenir à tout instant une distance minimum de au moins 20 cm entre la source de radiation (l’antenne) et toute personne physique. Etiquetado del dispositivo Este dispositivo incluye el siguiente módulo. Contiene el IC: 21700-NIULL Host dispositif d'étiquetage Ce dispositif inclut le module suivant. Contient module émetteur IC: 21700-NIULL Declaración de interferencia de FCC

• Reoriente o reubique la antena receptora.

• Aumente la separación entre el dispositivo y el receptor.

• No conecte el equipo en la toma del mismo circuito que el receptor.

• Consulte con su distribuidor o con un técnico de radio y televisión. Declaración de exposición de RF Este equipo cumple los límites FCC de exposición a la radiación establecidos para un entorno no controlado. Este equipo se debe instalar y utilizar a un mínimo de 20 cm de distancia entre el radiador y su cuerpo. Este transmisor no se debe colocar o utilizar junto con ninguna otra antena o transmisor a menos que sea autorizado por la FCC.9 FUNCIONES DE SU APARATO DE AIRE ACONDICIONADO

Antes de comenzar, familiarícese totalmente con el panel de control y el control remoto y todas sus funciones (como se muestra a continuación). Se puede controlar la unidad mediante el panel de control, con el mando a distancia o con la aplicación Frigidaire®* Funciones de su aparato de aire acondicionado Tamaño de las baterías: AAA Precaución: No mezcle baterías nuevas con otras viejas. No mezcle baterías alcalinas, estándar (carbono-zinc), o recargables (níquel-cadmio). No debe ingerirse. Manténgase fuera del alcance de los niños. CONTROL REMOTO A Ap Aga O E Nciende El Eq Uipo B Establece Modo C Ajusta La Temperatura

Pantalla de la velocidad del ventilador E Luz de calidad del aire

Icono del cambio del filtro de polvo

Icono del bloqueo infantil G N

Indicador De WIFI* Indicador De Programas *Consulte la Guía de inicio rápido para obtener información detallada sobre cómo configurar el aire acondicionado para que pueda funcionar cuando lo conecte a su teléfono móvil o su tableta. Nota: Algunas funciones solamente se pueden controlar mediante el panel de control. JKLMN

Botón de la velocidad del ventilador Botón de reposoINSTRUCCIONES DE OPERACIÓN

NOTA A continuación encontrará las instrucciones para el panel de control. Se pueden usar las mismas instrucciones para el control remoto. PARA ENCENDER EL EQUIPO:

PRESIONE EL BOTÓN ON/OFF

HAGA ESTO: VERÁ: VERÁ: La pantalla mostrará la temperatura establecida durante el funcionamiento normal, presione el botón arriba ( + ) o abajo ( - ) para ajustar la temperatura establecida a la configuración deseada. La unidad emitirá dos pitios si el botón de la temperatura hacia arriba ( + ) o hacia abajo ( – ) si pulsa de manera continua cuando la temperatura configurada alcanza los limites superiores o inferiores de 32 °C o 15 °C (90°F o 60°F). NOTE: Cada vez que encienda la unidad, esta funcionará con el modo Eco (el modo de ahorro de energía). En este modo, el ventilador continuará funcionando durante 3 minuto después de que el compresor se cierre. Luego el ventilador realizará ciclos de 120 segundos con intervalos de 10 minutos cada uno hasta que la temperatura de la habitación supere la temperatura establecida, en ese momento, el compresor volverá a encenderse. PARA CAMBIAR LA CONFIGURACIÓN DE TEMPERATURA:

OPRIMA PARA SUBIR OPRIMA PARA BAJAR

SELECCIONAR11INSTRUCCIONES DE OPERACIÓN

Inicialmente, el ventilador empieza a funcionar a Velocidad alta y se ajusta a una velocidad más lenta según la temperatura que haya en la habitación. Por ejemplo, si la temperatura en la habitación sube rápidamente, por ejemplo cuando se abre una puerta, el ventilador cambiará automáticamente a la velocidad más alta. La velocidad del ventilador se volverá a ajustar a una velocidad más baja cuando la habitación se enfríe. Pulse el botón del ventilador para ajustar la velocidad del ventilador manualmente. VERÁ: PARA OPERAR SÓLO EN MODO VENTILADOR: HAGA ESTO:

OPRIMA EL BOTÓN DE MODO

SELECCIONE SÓLO VENTILADOR

Use esta función cuando no quiera enfriar, como para que circule el aire en la habitación o para que salga el aire viejo residual. Puede seleccionar la velocidad de ventilador que prefiera. (Excepto “Ventilador Automático”). Durante esta función, la pantalla solo mostrará la temperatura ambiente real y la temperatura establecida no se puede cambiar. VERÁ: FUNCIÓN DE ENFRIADO: HAGA ESTO: OPRIMA EL

SELECCIONE ENFRIADO En este modelo, el ventilador permanece encendido todo el tiempo y el compresor se enciende y se apaga, según si se alcanza o no la temperatura de la habitación. VERÁ: MODO SECO: HAGA ESTO:

DE MODO SELECCIONE DRY En este modo, el aire acondicionado funcionará como un deshumificador, pero enfriará la habitación mientras tanto. Se puede ajustar la temperatura entre 62 °F (17° C) y 86 °F (30 °C) y se mantendrá la velocidad del ventilador en “Auto”.

VERÁ:12 INSTRUCCIONES DE OPERACIÓN

MODO Eco (AHORRO DE ENERGÍA): La unidad esta configurada de fábrica para funcionar en modo Eco (ahorro de energía). Recomendamos mantener la unidad en modo eco para ayudar en el ahorro de energía y dinero. Pero si desea cambiar el modo Eco, toque el botón hasta que se seleccione otro modo. En modo Eco, el ventilador continuará funcionando durante 3 minuto después que se apague el compresor. A continuación, el ventilador funcionará en ciclos durante 120 segundos a intervalos de 10 minutos hasta que la temperatura ambiente sea mayor que la temperatura ajustada, y en ese momento el compresor se apaga. VERÁ: HAGA ESTO: OPRIMA EL

SELECCIONE ENFRIADO NOTA: Tenga en cuenta que si se cambia la unidad al modo de 'enfriamiento' o 'ventilador' y se apaga, la unidad se volverá a poner en modo eco, Esto es obligatorio por normas gubernamentales. Si se cambia la unidad al modo de 'enfriamiento' o 'ventilador' y ocurre un corte de electricidad, cuando se restablece la electricidad la unidad regresará al modo de 'enfriamiento' o 'ventilador'. PARA ACTIVAR LA FUNCIÓN DE BLOQUEO PARA NIÑOS: HAGA ESTO:

PULSE Y MANTENGA PULSADOS LOS

BOTONES DEL «Modo» DURANTE 3 SEGUNDOS Pulsar y mantener pulsados los botones de “Velocidad del ventilador ” y “Restablecimiento del filtro ” durante 3 segundos puede activar o desactivar la función de BLOQUEO. Esto mostrará LC durante 5 segundos. El panel de control se bloqueará y la configuración no se puede cambiar. VERÁ: COMPRUEBE LA FUNCIÓN DEL FILTRO DE POLVO: Esta función es un recordatorio para limpiar el filtro de polvo (Vea cuidado y limpieza) para una operación más eficiente. El indicador LED (luz) se iluminará después de 250 horas de funcionamiento. Para restablecer el aparato después de limpiar el filtro, sujete el botón de «Ventilador» pulsado durante 5 segundos. VERÁ: HAGA ESTO:

5 SEGUNDOS13INSTRUCCIONES DE OPERACIÓN

FUNCIÓN SLEEP (SUEÑO): La pantalla mostrará SL durante 3 segundos. Luego la pantalla, las luces indicadores y la luz de calidad del aire se apagará. En este modo, la unidad seleccionará la velocidad del ventilador Auto automáticamente, y la temperatura seleccionada aumentará 2 °F, 30 minutos después de que el modo esté seleccionado. La temperatura se volverá a incrementar después otros 2 °F tras otros 30 minutos adicionales. Esta nueva temperatura se mantendrá durante 7 horas antes de volver a la configuración de temperatura originalmente seleccionada. Esto finaliza el modo "Sleep" (sueño) y el equipo volverá a funcionar tal y como fue configurado originalmente. El programa del modo "Reposo" se puede cancelar en cualquier momento durante la operación al pulsar de nuevo el botón de "Sueño", "Velocidad del ventilador" o "Modo". VERÁ: HAGA ESTO: OPRIMA EL BOTÓN SLEEP (SUEÑO) FILTROS PUREAIR

(se venden por separado)

Esta unidad se puede usar con filtros PureAirTM. Se pueden comprar los filtros escaneando el código QR que hay detrás de la rejilla de entrada de aire, visitando Frigidaire.com o llamando al Centro de Servicio al Cliente de Frigidaire al 1-800-944-9044 (EE. UU./1-800-265-8352 (Canadá). Nota: Si el filtro PureAir

está instalado el indicador del filtro PureAir

se iluminará de color blanco. El indicador LED (luz) se iluminará roja después de 1440 horas de funcionamiento. Para restablecerlo, cambie el nuevo filtro PureAir

, luego pulse el botón de « Sueño » durante 5 segundos. HAGA ESTO: PULSE EL BOTÓN DE «SUEÑO» DURANTE 5 SEGUNDOS. Luz roja de color blanco ATENUACIÓN DE LA PANTALLA: Después de 60 segundos de inactividad en el control, la pantalla y las luces indicadoras se apagarán. Y la luz de calidad del aire reducirá su luminosidad. Presione cualquier botón del panel de control o del control remoto para que se vuelva a encender la pantalla. Tenga en cuenta que si la unidad se encuentra en modo Eco y se ha alcanzado la temperatura ajustada, la unidad puede verse apagada. Sin embargo, la unidad está encendida y continuará tomando muestras de aire cada 10 minutos. Para confirmarlo, pulse cualquier botón en el panel de control o en el mando a distancia.14 INSTRUCCIONES DE OPERACIÓN Cuando se apaga la unidad, la pantalla se irá apagando poco a poco en 3 segundos. La unidad siempre regresará el modo “eco” y la velocidad de ventilador “auto” cuando vuelva a encenderse. PARA APAGAR LA UNIDAD: HAGA ESTO: OPRIMA EL

PARA CAMBIAR LA UNIDAD DE

TEMPERATURA EN LA PANTALLA：

HAGA ESTO: VERÁ: El panel de control es capaz de mostrar temperaturas en grados Fahrenheit o Celsius. PARA OPERAR LA FUNCIÓN DE GIRO: Presione el botón de Oscilación para activar la persiana oscilante y distribuir el aire de manera uniforme por toda la habitación. HAGA ESTO:

GIRATORIO Cuando lo utilice por primera vez, la luz de calidad del aire puede emitir una luz blanca durante 1 minuto, luego la luz cambiará a verde, amarilla o roja dependiendo de la calidad del aire que haya en estos momentos en la habitación. Nota: La luz de calidad del aire se apagará en el modo de hibernación.

LUZ DE CALIDAD DEL AIRE

Color Calidad del aire Verde Buena Amarillo Moderada Rojo Mala

OPRIMA Y MANTENGA OPRIMIDOS

LOS BOTONES DE FLECHAS

SEGUNDOS15INSTRUCCIONES DE OPERACIÓN

CÓDIGOS DE ERROR: Códigos De Error: Descripción EH00 Fallo del chip de memoria interna Cuando el siguiente código de error aparece en la pantalla, póngase en contacto con su Centro de Servicio de Frigidaire autorizado. EH60 El sensor de temperatura ambiente interior está abierto/ cortocircuitado EH0b Mal funcionamiento de comunicación del panel de control principal. MUESTRA "EH" POR UN SEGUNDO: LUEGO MUESTRA "00" POR OTROS SEGUNDOS: Ahora que ya domina los procedimientos de operación, aquí tiene más funciones en su control con las que debería estar familiarizado.

INFORMACIÓN ADICIONAL QUE DEBE

CONOCER ATENCIÓN: El circuito de “refrigeración” tiene un arranque retardado automático por 3 minutos si la unidad se apaga y enciende demasiado rápidamente. Esto evita el sobrecalentamiento del compresor y la posible rotura del cortacorrientes. El ventilador continuará funcionando durante este tiempo.

• Existe un retardo de 2 segundos hasta que el compresor se apaga cuando selecciona la función FAN ONLY (sólo ventilador). Esto es para cubrir la posibilidad de que se haya seleccionado sólo de paso hacia otro modo.

• El control mantendrá la temperatura configurada en un margen de 2 grados Fahrenheit, entre 60°F and 90°F.

• Después de una caída general de corriente, la unidad mantendrá memorizada la última configuración y se restaurará a la misma una vez la corriente sea restaurada.

• La unidad debe funcionar en un rango de temperatura del lado interior de 60 °F a 90°F (16 °C a 32 °C), del lado exterior de 64 °F a 109 °F (18 °C a 43 °C). El rendimiento puede verse reducido fuera de estas temperaturas de funcionamiento. Note: El código de error se separará en 2 partes. La pantalla cambiará en intervalos de 1 segundo. Por ejemplo, si aparece un código de error «EHOO», el panel mostrará primero «EH» durante 1 segundo, luego mostrará «OO» durante otro segundo. El código de error seguirá apareciendo hasta que se resuelva este error. Nota: Hay 3 tipos de códigos de error más. Si un código de error se muestra en la pantalla, apáguelo y vuelva a iniciarlo. Si el código de error persiste, póngase en contacto con un Centro de servicios de Frigidaire autorizado.16

INSTRUCCIONES DE OPERACIÓN

Y CUIDADOS Y LIMPIEZA

Limpie de tanto en tanto su aparato de aire acondicionado de forma que se mantenga como nuevo. Asegúrese de desconectar el equipo de la corriente antes de limpiarlo para evitar incendios y choques eléctricos. El filtro de polvo debe ser revisado al menos una vez al mes por si acaso es necesario limpiarlo. Las partículas atrapadas en el filtro de polvo pueden acumularse causando bloques de hielo en las rejillas de refrigeración. Atencion: Al cambiar el Filtro de polvo una vez que se ha llevado a cabo la limpieza, asegúrese de que las pestañas que sobresalen del filtro están hacia fuera, como se muestra a continuación. Limpieza del filtro de polvo

• Abra el panel frontal.

• Agarre el filtro de polvo por el centro y tire hacia arriba y hacia fuera.

• Lave el filtro de polvo usando jabón líquido y agua templada. Aclare el filtro de polvo cuidadosamente. Sacuda suavemente el exceso de agua del filtro de polvo. Asegúrese de que el filtro de polvo está completamente seco antes de volverlo a colocarlo.

• Como alternativa a lavarlo, puede limpiar el filtro de polvo con una aspiradora. Filtro de polvo Pestaña Limpieza del Sensor de Calidad del aire Sugerimos cambiar su Sensor de Calidad de aire cada 2 meses. Esta sugerencia se basa en un uso continuado de la unidad. Para limpiar el sensor PM:

• Abrir el panel frontal.

• Abra la tapa del sensor de calidad del aire.

• Limpie el objetivo, la entrada y la salida, con un bastoncillo mojado. Use un bastoncillo seco para quitar cualquier exceso de agua del sensor.

• Vuelva a instalar la tapa y el panel frontal después de haber realizado la limpieza.

(se venden por separado) Esta unidad tiene espacio disponible para usar filtros PureAir

adicionales (se venden por separado). Se pueden comprar diferentes tipos de filtros PureAir

escaneando el código QR que encontrará detrás de la rejilla de entrada de aire, visitando Frigidaire.com o llamando al Centro de atención al cliente de Frigidaire al 1-800-944-9044 (EE. UU.)/1-800-265-8352 (Canadá).

Almacenamiento en invierno Si planea almacenar el aparato de aire acondicionado durante el invierno, remuévalo cuidadosamente de la ventana de acuerdo a las instrucciones de montaje. Cúbralo con plástico o devuélvalo al embalaje original.

• No bloquee la salida interior de aire con cortinas, persianas o muebles; ni el exterior con arbustos, cercados ni otros edificios.

• La capacidad del aparato de aire acondicionado debe ser adecuada para la estancia para conseguir una operación eficiente y satisfactoria.

• Instale el aparato de aire acondicionado en el lado de su casa donde no pegue el sol. Una ventana que encare al norte es mejor ya que queda a la sombra la mayor parte del día.

• Cierre la compuerta de la chimenea, así como las rejillas de ventilación de suelos y paredes de modo que el aire frío no se escape por los conductos de ventilación ni por la chimenea.

• Mantenga las cortinas y persianas de las demás ventanas cerradas durante la hora más soleada del día.

• Limpie el filtro del aire como se recomienda en la sección "Cuidados y limpieza".

• Un aislamiento adecuado y burletes en puertas y ventanas de su hogar ayudarán a mantener el aire cálido fuera y el frío dentro.

• Tener la casa a la sombra de árboles, plantas o toldos contribuye a reducir la carga de trabajo del aparato de aire acondicionado.

• Use los aparatos eléctricos que produzcan calor tales como estufas, lavaplatos, secadoras y lavadoras durante la hora más fresca del día. Consejos de ahorro energético Limpieza de la carcasa

• Asegúrese de desconectar el equipo de la corriente antes de limpiarlo para evitar incendios y choques eléctricos. La carcasa y el frontal pueden sacudirse con un paño sin aceites o lavarse con un paño humedecido en una solución de agua tibia y jabón líquido suave. Aclare cuidadosamente y seque.

• Nunca utilice limpiadores duros, ni cera o pulidores en el frontal de la carcasa.

• Asegúrese de escurrir el exceso de agua del paño antes de limpiar alrededor de los controles. El exceso de agua en los controles o su alrededor puede causar daños al aparato. Para instalar el filtro de PureAir

1. Quite el filtro de polvo tal y como se

muestra en la sección de limpieza del filtro de polvo.

en el espacio reservado para este fin en la parte posterior del filtro de polvo tal y como se muestra a continuación. Se debe cambiar el filtro de aire PureAir

regularmente para conseguir unos resultados óptimos. Para quitar el filtro tome las pestañas de tela que encontrará en cualquier lado del filtro PureAir, y tire de ellas. Nota: Si el filtro PureAir

está instalado de manera adecuada el indicador del filtro PureAir

se iluminará en blanco. De lo contrario, vuelva a instalarlo.

3. Vuelva a instalar el filtro de polvo y la rejilla

de entrada de aire.18 ANTES DE LLAMAR El aparato de aire acondicionado se enciende y apaga rápidamente.

• El filtro de polvo puede estar sucio. - flujo de aire restringido. Limpie el filtro de aire. Consulte la sección 'Cuidados y limpieza'.

(se vende por separado) puede estar sucio. Reemplácelo por uno nuevo. Consulte la sección de Cuidado y limpieza. Para descongelarlo, configure el modo de VENTILADOR SOLAMENTE.

• La temperatura exterior es extremadamente cálida. Establezca el ventilador en una velocidad más alta para conseguir que el aire circule más rápidamente por el circuito refrigerador. El aparato de aire acondicionado está enfriando, pero la estancia continúa demasiado caliente - NO se forma hielo en el circuito refrigerante de detrás del frontal decorativo.

• El filtro de polvo puede estar sucio. - flujo de aire restringido. Limpie el filtro de aire. Consulte la sección 'Cuidados y limpieza'.

(se vende por separado) puede estar sucio. Reemplácelo por uno nuevo. Consulte la sección de Cuidado y limpieza. Para descongelarlo, configure el modo de VENTILADOR SOLAMENTE.

• La temperatura está demasiado alta. Seleccione una temperatura más baja.

• Las palas de dirección de aire están mal posicionadas. Posicione las palas para conseguir una mejor distribución de aire.

• El frontal del equipo está bloqueado por cortinas, persianas, muebles, etc. - que restringen el flujo deaire. Remueva el bloqueo de delante del equipo.

• Puertas, ventanas, ventilaciones, etc. están abiertas - el aire frío se escapa. Cierre todas las puertas, ventanas, ventilaciones, etc.

• El equipo acaba de ser encendido en una estancia cálida. Conceda algo más de tiempo para remover el calor "almacenado" en paredes, techos, suelos y muebles. El aire que sale del equipo no está suficientemente frío.

• La temperatura de la estancia está por debajo de 60°F (16°C). No podrá enfriarse la estancia hasta que la temperatura se eleve por encima de 60°F (16°C).

• El elemento de sensor la temperatura tocando la bobina fría. Localizado detrás del filtro de aire. Arreglar el elemento separándolo de la bobina.

• Configure una temperatura más baja.

• El compresor se apagó al cambiar de modo. Aguarde aproximadamente por 3 minutos y escuche cuándo el compresor se reinicia si está en el modo COOL (frío). Antes de llamar al servicio técnico, revise esta lista. Puede ahorrarle tiempo y costos. Esta lista incluye problemas comunes que no son consecuencia de un trabajo o materiales defectuosos en el equipo. SOLUCIÓNSUCESO El aparato no opera.

• El enchufe está desconectado. Afiance firmemente el enchufe en el tomacorrientes.

• El dispositivo cortacorriente del enchufe ha saltado. Oprima el botón RESET.

• El fusible o el diferencial del circuito eléctrico doméstico han saltado. Reemplace el fusible por uno retardante o restablezca el diferencial.

• El control está APAGADO. ENCIENDA el control y realice la configuración deseada. El aparato de aire acondicionado está enfriando, pero la estancia continúa demasiado caliente - se está formando hielo en el circuito refrigerante de detrás del frontal decorativo

• La temperatura en el exterior es inferior a 60 °F (16 °C). Para descongelar el circuito refrigerante, establezca el modo FAN ONLY (sólo ventilador).

• El filtro de polvo puede estar sucio. Limpie el filtro. Consulte la sección 'Cuidados y limpieza'. Para descongelar, establezca el modo FAN ONLY (sólo ventilador).

(se vende por separado) puede estar sucio. Reemplácelo por uno nuevo. Consulte la sección de Cuidado y limpieza. Para descongelarlo, configure el modo de VENTILADOR SOLAMENTE.

• La temperatura está establecida demasiado baja para la noche. Para descongelar el circuito, establezca el modo FAN ONLY (sólo ventilador). Después, seleccione una temperatura más alta.Error de conexión del dispositivo a su red wifi o experimentando problemas con la aplicación.

• Visite Frigidaire.com y seleccione la sección de asistencia al dueño para ver las preguntas más frecuentes.

Agua goteando EN EL INTERIOR cuando el equipo opera.

• Instalación inadecuada. Incline ligeramente el aparato de aire acondicionado hacia el exterior para permitir el drenaje del agua. Consulte las instrucciones de montaje o al instalador. Se escuchan ruidos cuando el equipo está operando.

• Suena el movimiento del aire. Esto es normal. Si está muy fuerte, ajuste el FAN (ventilador) a una velocidad más baja.

• Vibración de la ventana - instalación defectuosa. Consulte las instrucciones de montaje o al instalador. Estancia demasiado fría.

• La temperatura está demasiado baja. Seleccione una temperatura más alta.

• La función de sensor remoto está activada (en algunos modelos) y el control remoto está localizado en un punto caliente. Recoloque el control remoto o desactive el sensor remoto. El sensor remoto se desactiva de manera prematura (en algunos modelos).

• El control remoto no está en el rango de alcance. Ubique el control remoto dentro de un rango de 20 pies y en un ángulo de 120º desde el frontal de la unidad.

• La señal del control remoto está obstruida. Remueva la obstrucción. SOLUCIÓNSUCESO Agua goteando EN EL EXTERIOR cuando el equipo opera.

• El equipo está removiendo una gran cantidad de humedad de una estancia húmeda. Esto es normal durante días excesivamente húmedos. Si estas soluciones no le sirven, llame al servicio técnico de Frigidaire al 1-800-944-9044(US)/1-800-265-8352(Canada).Exclusiones Esta garantía no cubre lo siguiente: RENUNCIA DE RESPONSABILIDAD DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES LEGALES Si tiene que solicitar servicio técnico Canada

Electrolux Major Appliances 10200 David Taylor Drive Charlotte, NC 28262 Su aparato está cubierto por una garantía limitada de un año, para reparaciones funcionales solamente. Durante un año desde la fecha original de compra, Electrolux pagará todos los costes de reparaciones o asumirá el coste del cambio de cualquier parte de este aparato que resulte ser defectuosa en materiales o en mano de obra, durante la instalación, el uso y el mantenimiento de dicho aparato de acuerdo con las instrucciones proporcionadas. Después de un año desde la fecha de compra original, el consumidor será el responsable del diagnóstico, la mano de obra y los costes de las partes, así como cualquier gasto incurrido durante el servicio de los componentes en la extracción, transporte o reinstalación. LA ÚNICA Y EXCLUSIVA OPCIÓN DEL CLIENTE BAJO ESTA GARANTÍA LIMITADA ES LA REPARACIÓN O REEMPLAZO DEL PRODUCTO SEGÚN SE INDICA. LOS RECLAMOS BASADOS EN GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIALIZACIÓN O APTITUD DEL PRODUCTO PARA UN PROPÓSITO ESPECÍFICO, ESTÁN LIMITADOS A UN AÑO O AL PERÍODO MÍNIMO PERMITIDO POR LEY, PERO NUNCA MENOS DE UN AÑO. ELECTROLUX NO SERÁ RESPONSABLE POR DAÑOS CONSECUENTES O INCIDENTALES COMO POR EJEMPLO DAÑOS A LA PROPIEDAD Y GASTOS INCIDENTALES OCASIONADOS POR EL INCUMPLIMIENTO DE ESTA GARANTÍA ESCRITA O DE CUALQUIER GARANTÍA IMPLÍCITA. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES O LIMITACIONES EN LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, DE MANERA QUE PUEDE QUE ESTAS LIMITACIONES O EXCLUSIONES NO SE APLIQUEN EN SU CASO. ESTA GARANTÍA ESCRITA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. ESO POSIBLE QUE TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO. Guarde su recibo, el comprobante de entrega o cualquier otro registro de pago adecuado para establecer el período de la garantía si llegara a requerir servicio. Si se realiza la reparación, le conviene obtener y conservar todos los recibos. El servicio realizado bajo esta garantía debe ser obtenido a través de Electrolux utilizando las direcciones o números que se indican abajo. Esta limitado garantía sólo se aplica en los Estados Unidos y Canadá. En los EE.UU., su electrodoméstico está garantizado por Electrolux Major Appliances North America, una división de Electrolux Home Products, Inc. En Canadá, su electrodoméstico está garantizado por Electrolux Canada Corp. Electrolux no autoriza a ninguna persona a cambiar o agregar ninguna obligación bajo esta garantía. Nuestras obligaciones de reparación y piezas bajo esta garantía deben ser realizadas por Electrolux o compañía de servicio autorizado. Las especificaciones o características del producto según se describen o ilustran están sujetas a cambio sin previo aviso.

1. Productos a los que se les quitaron o alteraron los números de serie originales o que no pueden determinarse con

2. Productos que hayan sido transferidos del dueño original a un tercero o que no se encuentren en los EE.UU. o en

3. Óxido en el interior o exterior de la unidad.

4. Los productos comprados “previamente usados o productos de muestra” no están cubiertos por esta garantía.

5. Pérdida de alimentos por fallas del refrigerador o congelador.

6. Productos utilizados para fines comerciales.

7. Las llamadas de servicio que no involucren el funcionamiento defectuoso ni los defectos de materiales o de mano

de obra, o para electrodomésticos que no sean utilizados para uso normal del hogar o de acuerdo con las instrucciones proporcionadas.

8. Llamadas de servicio para corregir errores de instalación del electrodoméstico o para instruirlo sobre el uso del

9. Gastos para facilitar el acceso al electrodoméstico para el servicio, tales como la remoción de molduras, armarios,

estantes, etc. que no eran parte del electrodoméstico cuando se envió de la fábrica.

10. Llamadas de servicio para reparar o reemplazar bombillas, filtros de aire, filtros de agua, otros consumibles,

perillas, manijas u otras piezas decorativas.

11. Costos adicionales que incluyen, sin limitarse, cualquier llamada de servicio fuera de las horas de oficina, durante

los fines de semana o días feriados, peajes, pasajes de transporte o millaje/kilometraje para llamadas de servicio en áreas remotas, incluyendo el estado de Alaska.

12. Daños al acabado del electrodoméstico o al hogar que hayan ocurrido durante la instalación, incluyendo, sin

limitarse, los armarios, paredes, etc.

13. Dañós causados por: servicio realizado por compañías de servicio no autorizadas, el uso de piezas que no sean

piezas genuinas Electrolux o piezas obtenidas de personas que no pertenezcan a compañías de servicio autorizado, o causas externas como abuso, mal uso, suministro eléctrico inadecuado, accidentes, incendios, hechos fortuitos or desastres naturales. 20LIMITADO GARANTÍA PRINCIPAL DEL APARATO16120300A29214 (July 2019) bienvenido casa Frigidaire.com 1-800-944-9044 Frigidaire.ca 1-800-265-8352 apoyo de propietario accesorios servicio Nuestro hogar es su hogar. Visítenos si necesita alguna de estas cosas: registro (Vea su tarjeta de registro para obtener más información)Utilisation
