MANUAL DE USUARIO FFEW2426UW FRIGIDAIRE

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

LA INSTALLACION Y EL SERVICIO DEBEN SER EFFECTUADOS POR UN INSTALADOR CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEAY GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

ADVERTENCIA PARA SU SEGURIDAD: No almanece ni utilise gasolina u outros vapeores y liquidos inflamables en la proximidad de este o de cualquier other artefacto.

El primer paso para su instalacion debe de ser el de medir las dimensiones de la aperture y compararlas con las que se indican en el cuadro de dimensiones del hueco de la figura 1. Posiblemente encontrarar que algo nthabajo de carpinteria sera necessario.

Estados Unidos y Canadá

ADVERTENCIA No quite losSeparatedores de los muros laterales del hora empotrado. Estos espaciadores centran el hora en el espio provisto. El hora debe estar centrado para prevenir una concentracion excessiva de calor que podra resultar en daños por el calor o un incendio.

NO INSTALAR EL HORNO DE PARED EN UN GABINETE DE BASE QUE CONTenga UNA PARRILLA (ESTUFA).

NOTAS:

1. La base debe poder sostener 150 libras (68 kg)
2. Deje por lo menos 21'' (53.3 cm) de空間 libre para la profundidad de la puerta cuando esta abierta.

3. La dimisión G (profundidad del corte) está primordial para instalar correctamente el hora de pared. Si el adorno del armazon del hora no topo contra el armario, verifique si la dimisión G está en conformidad con la dimisiónrequireida.

4. Para un corte de una.altura mayor que 27^5 / 8^ (70.2 cm) agregar una cuña de madera de 2'' (5 cm) de ancho para lograr la.altura apropiada acada lado del orificio ubicado debajo de los rieles laterales del accesorio.

Espaciador de Madera de 2" (5 cm) de ancho, si es necessario

• Distancia poderida desde el suelo es 31" (78.7 cm). La distancia minima requireida es 4 12 " (11.4 cm).

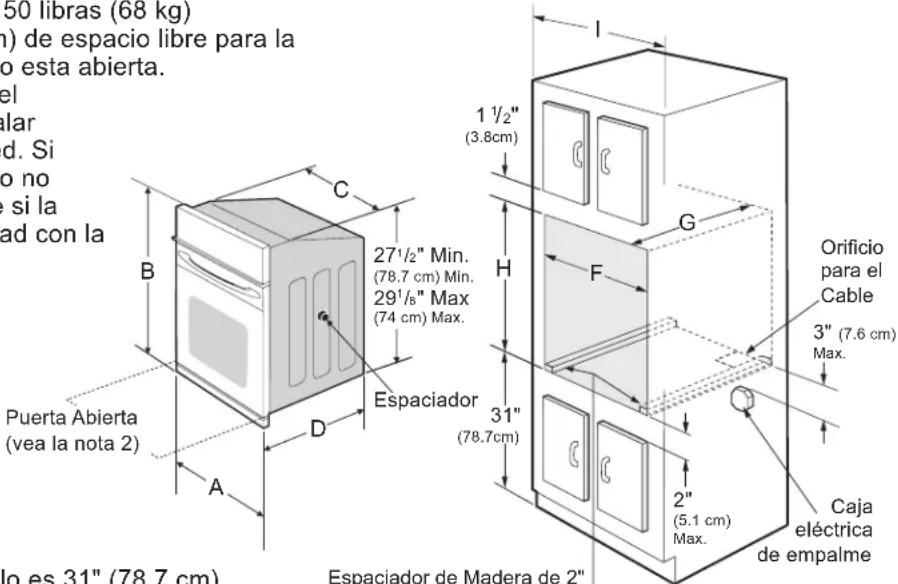

Figura 1 HORNOS SIMPLES DE PARED DE 24"

DIMENSIONES DEL APARATO
MODELO A B C D
Horno de pared 24" (61 cm)	237/8 (60.6)	317/16 (79.9)	213/4 (55.2)		253/16 (64)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO Min. Max.	FG (Min.)	Min.	H. Altura estándar (**Otras, vea nota 4)		I
Horno de pared 24" (61 cm)	22 (55.9)	221/2 (57.2)	231/2 (59.7)	275/8 (70.2)	28 (71.1)

Todas las dimensiones se dan en pulgadas (cm).

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

Notas importantes para el instalador

1. Lea todas las instrucciones disponibles en este manual antes de instalar el hora.
2. Saque todo el material uso en el embalaje del compartmentimiento del hora antes de conectar el suministro electrico o de gas a la estufa.
3. Observe todos loscottos y reglamentospertinentes.
4. Deje estas instrucciones con el consumidor.
5. La puerta del hora se pueda retirar para facilitar la instalación. Ver guía de uso y cuidado para seguir instrucciones y remover puerta.
6. Estos hornos solo estan aprobados para ser instalados en gabinetes de bajo de unesorador. Estos hornos no estan aprobados para instalarse de bajo de una parrilla (estufa).
7. ESTE HORNO NO ESTÁ APROBADO PARA LA INSTALACION APILABLE O DE LADO A LADO.

NOTA IMPORTANTE AL CONSUMIDOR

Conserve estas instrucciones y el manual del usuario para uso del inspector local de electricidad y referencia futura.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Asegürese de que su hora de pared sea instalado ylisho a tierra de forma apropiada por un instalador calificado o por un的技术ico de service.
• Este hora de parey debe ser electricamente puesto a tierra de acuerdo con los@cuidos locales o, en su ausencia, con el Codigoe Elctrico Nacional ANSI/ NFPA No. 70-ultima edicion en los Estados Unidos, o el Codigoe Elctrico Canadiense CSA Standard C22.1, Part 1, en Canada.

ADVERTENCIA Pisar, apoyarse, o sentarse sobre la puerta de este hora de pared pueda causar serias lesiones y daños al hora de pared.

ADVERTENCIA Nunca use su hora de pared para calentar una habitacion. El uso prolongado de la estufasin la ventilacion adecuadauede ser peligioso.
ADVERTENCIA La corriente electrica al hora debe estar apagada cuando se hace las conexiones de lineas. Si no se apaga, danos serios o la muerte podrian的结果。

1. Carpintería

Consulte la Figura 1 para poder las dimensiones pertinentes al modelo de su hora y al espacio necessario en el que poner el hora. La superficie donde se va a apoyar el horaDebe de ser de madera contrachapada solida u other material similar y, sobre todo, la superficieiene que estar a nivel, de lado a lado, y de aftas hacia adelante.

2. Ajuste de la alta del horno

Laaltitude del horno se puede ajustar con cuñas de madera de 2^ 5cm) de ancho,onde sea necessario, para que quepa en un gabinete o abertura existente, cuando laalta del corte es superior a 27^5 / 8 (70.2 cm) en el caso del hora unico de pared (ver la Figura 1). Colocar las cuñas de alta apropiada bajo de los rieles laterales del horno.

3. Requerimientos Eléctricos

Se deben proveer el voltaje y la Frequencia apropiados a este electrodomestico, y connectarse a un circuito individual correctamente bajo a tierra, protegado por un interruptor o un fusible. Para poder el interruptor o fusible que requirese su Modelo, vea la placar serial para encontrar la Consumacion del vaitaje y refiérase al cuadro A para encontrar el amperaje del interruptor o fusible.

Table A

Grados de Vacios del electrodomístico 240V	Se recomienda una protección al circuito	Grados de Vacios del electrodomístico 208V	Se recomienda una protección al circuito
Menos de 4800W	20A	Menos de 4100W	20A
4801W - 7200W	30A	4101W - 6200W	30A
7201W - 9600W	40A o 50A	6201W - 8300W	40A o 50A
9601W and +	50A	8301W and +	50A

Observe todos loscottigos que gobiernan yordenanzas locales

1. Un cable de 3 o 4 alambre monofásico 120/240 o 120/208 voltios, 60 hertzios es la una fuente electrica que requiere en un circuito分开 en ambos lados de la linea (alambre negro y alambre rojo) (se recomienda un fusible o un interruptor de retraso de tiempo). No funda a cable neutro (alambre blanco). Se debe de tener precaución al combinar un hora de parey y una cubierta, refiérase a la placac de seria de cada uno de los aparatos.

NOTA: Los tamaños y las conexiones del alambre deben conformarse con el tamaño del fusible y el grado de la aplicación de acuerdo con el número Eléctrico Nacional Americano ANSI/NFPA No. 70-ultimaedbriend, o con el estandar CSA canadiense C22.1, número electrico canadiense, parte 1, ycottodos yordenanzas locales.

ADVERTENCIA No se deben usar extensiones para enchubar este electrodométrico. Esto Podrá Cause un incendio,CHOque elctrico u othero tipo de dano personal.Siusted necesita un cable mas largo, puedaordenar un cable de 10" kit 903056-9010 Ilamando al centro de Servicio.

1. Este electrodométrico debe conectarse a la caja de fusibles (o de cortocircuito), por medio de un cable blindado flexible o un cable con forro no metálico. El cable blindado flexible que va desde el electrodométrico debe de estar conectado directamente a la caja de empalme. La caja de empalme debe de estar localizada en el lugar que se indica en la Figura 1,øjando tanto excesso de cable como sea possible entre la caja y el electrodométrico, de forma que asi el electrodométrico se pueda mover fácilmente, si fuera NEEDario para hacer una reparación.
2. Se debe de usar un conector que reduzca la tirantez de una forma adecuada para unir el cable blindado flexible a la caja de empalme.

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

ADVERTENCIA

Riesgo deCHOQUEelectrico

• Una puesta a tierra se requiere en este aparato.
• No lo conecte a la corriente electrica hasta que el aparato haya sido puesto a tierra.
• Desconecte la corriente electrica a la caja de empalmes antes de hacer la connexion electrica.
• Este aparatoDebe estar connectado con un sistemas de alambre(puesto en tierra,metalico y permanente o un conector de puesta a tierraDebe connectarse al terminal de puesta a tierra o el alambre conductor en al aparato.
• No utilise el suministro de gas para hacer la puesta a tierra.

La falta de cualesquera de las instrucciones Mentionadas podra resultar en un incendio,是如何 electrico o lesiones personales.

PRECAUCION

En cuando a las conditiones de

despacho y almacenimiento en el invierno, asegúrese de que el hora统计数据 a su destino final como minimums (3) horas antes de encenderlo. Si se enciende el hora cuando aun está frío, se pueda dararlos controlles.

El usuario tiene la responsabilidad personal y obligation de utiliser un instalador calificado, para asegurar que la instalación electrica está hacia de forma adecuada y está conforme con el Codigoe Elctrico Nacional ANSI/NFPA No. 70-ultima edition en los Estados Unidos, o el Codigoe Elctrico Canadiense CSA Standard C22.1, Part 1, en Canada.

ADVERTENCIA Riesgo deCHOque elcctrico

(EI no prestar atencion a esta advertencia possible resultar en electrocuncion u otheras lesiones graves.) Este electrodomestico está equipado con alambre de cobre. Si se va a conectar con cableado de aluminio del hogar, utilizing unicolemente connectores que estan aprobados para unir cobre y aluminio de acuerdo al Ciego Nacional Elctrico (NEC por sus siglas en ingles) y leyes y@cuidos locales. Al instalar connectores con tornillos que empujen directamente contra el acero y/o aluminio del conducto flexible, no apretar los tornillos suficientemente que danen el conducto flexible. No doclar de mas o deformar el conducto flexible para evaporar separar el espiral y descubrir los alambres internos.

NO conecte el alambre puesto a tierra a una tuberia de suministro de gas. NO conecte el suministro de energia electrica hasta que el electrodomestico haya sido permanentemente puesto a tierra. Conecte el alambre de puesto a tierra antes de enchufar por primera vez el electrodomestico.

ADVERTENCIA (Si su electrodomestico está equipado con un conductor neutro blanco.)

Este electrodométrico está fabricado con un suministro electrico neutro blanco y un alambre de cobre connectado al armazon. El armazon esta:puesto a tierra por un enlace de la connexion a tierra con la connexion del neutro al final de la linea electrica, si es uso en los Estados Unidos unaewsalacionde circuito de bifurcacion (1996 NEC), casa rodante, vehículos recreaciones, oonde los@cuidos locales no permitanponer a tierra mediatingel neutro (blanco) o en Canadá,desconectar la connexion blanca de la verde yutilizarla connexiona tierra paraponer a tierra la unidad deacuerdoa los@cuidos locales,conectar el neutro alcircuito de bifurcación- conductor neutro de manera usual.Ver Figura 3.Si su electrodométrico va a serconnectado a una caja de connexion puesta a tierra de3 cables (en los estados Unidos solamente),donede los@cuidos locales permitan connectar el conductor deponer a tierra-electrodométrico con el neutro (blanco)ver Figura 2.

NOTA AL ELECTRICISTA: Los conductores de cable blindados provistos con este artefacto son aprobados por UL para la connexion al alambrado de casa de un calibre mayor. El aislamento de los conductores está calificado para temperatasuras más altas que las del alambrado de la casa. La capacité de corriente del conductor está Governada por la calificacion de la temperatura del aislamento alrededor del alambre en vez de solamente el calibre del alambre.

Donde los@codigos locales permitan conectar el conductor de puesta a tierra del electrodomestico al neutral (blanco) (Solamente en los Estados Unidos) (vea figura 2):

1. Desconecte el suministro electrico.
2. En el caja de juntas: conectar el aparato y los cables residenciales como se muestra en la figura 2.

Cable desde el suministro de energia
Cable de la estufa

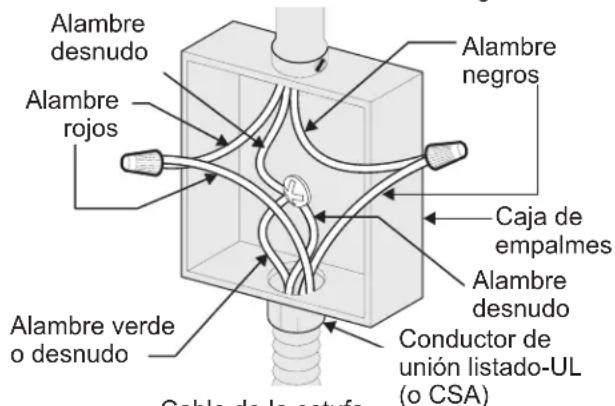

Figura 2 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TIERRA

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

Si el hora se usa en una instalacion de circuito de ramal nuevo (1996 NEC), en una casa rodante, en unvehiculo para recreacion o si los@cuidos locales NO permiten la connexion a tierra a工程技术 del cable neutral (blanco),el armazon del electrodomestico NO TIENE QUE estar connectado al alambre neutro del systemalelectrico de 4 alambres. (ver figura 3):

1. Desconecte el suministro electrico
2. Separe el alambre verde (o cobre desnudo) y el alambre blanco del electrodomestico.
3. En el caja de juntas: conectar el aparato y los cables residencias como se muestra en la figura 3.

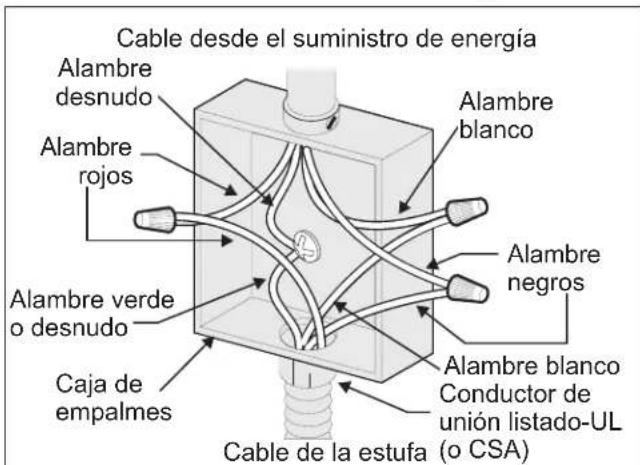

Figura 3- CAJA DE EMPALMES DE 4 ALAMBRES PUESTA A TIERRA

Ubicación del número de modelos y de série La placá con el número de série está ubicada en la guarnicción interior lateral del hora y se pueda ver cuando se abre la puerta.

Cuando haga pedidos de repuestos o Solicite informacion con respecto a su hora, este siempre seguro de incluir el numero de modelo y de series y el numero o letra del lote de la placac de series de su hora.

Modelos con un soloorno- la placac de series esta ubicada aqui.

5. Instalación del Gabinete

IMPORTANT

No levante o manipular el aparato por el asa de la puerta o el panel de control.

ADVERTENCIA

Peligro de Peso Pesado

• Use 2 personas o más para mover e instalar el hora de pare.
• Si no cumple con esta instruccion,uede resultar en lesiones personales o daños al hora de pared
• La puerta del hora se pueda retirar para facilitar la instalación. Ver guía de uso y cuidado para segir instrucciones y removepuerta.

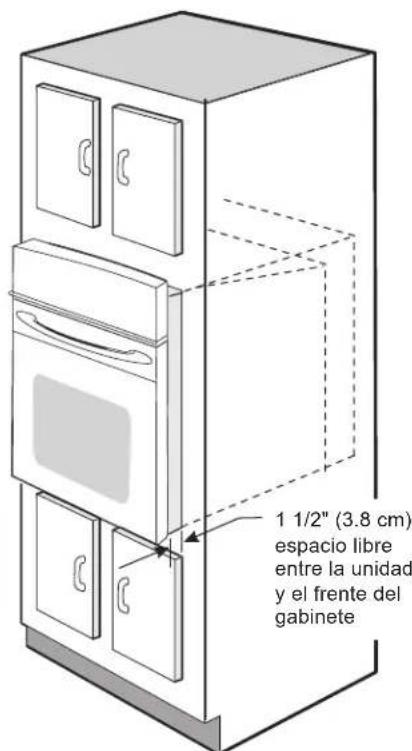

Desembalar el hora de pared. Extraer la guarnacion inferior y los 2 tornillos unidos con cinta al panel superior del hora.
2 Buscar los tornillos que se incluyen en el paquete de literatura.
3 Insertar el hora en la abertura del gabinete. Deslizar el hora hacía dentro dejoando 112 (3,8 cm) de spacing libre entre el hora y la parte delantera del gabinete (ver la Figura 4).
4 Empujar el cable blindado a工程技术 del orificio del gabinete y hacía la caja de paso cuando se desliza el accesorio hacía adentro.
5 Empujar el hora hacía adentro y en contra del gabinete

Figura 4

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

6 Instalación de los tornillos de montado

El nADwERTEENIEI puede inclinarse.
cuando la puerta esta abierta.Los soportes de
montaje que vienen con el hora de pared deben
de estar ajustadas al armario y al aparato para
evitar que el hora de pared se incline y ocasione
quemaduras graves.

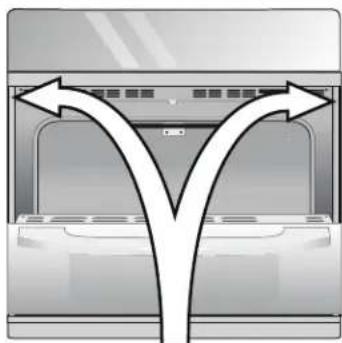

A. Los barreiros en las molduras laterales peuvent ser usadas como guía para localizar los tornillos de montado de la unidad (figura 5).
B. Use los dos tornillos proportionados para colocar launidad en la cabina.

Tornillos de montado
Figura 5

ADVERTENCIA

Riesgo de volcaniento

• Un niño oadulto peute volcar el horno y acabar muerto.

• Instale el dispositivo antivuelco en el hora y/o en la estructura según las instrucciones de instalación.

• Asegürese de que el hora se vuelva a acoplar al dispositivo antivuelco cuando lo mueva.

• No utilise el hora sin el dispositivo antivuelco instalado y acoplado.
• Si no se siguen estas instrucciones, se pueda provocar la muerte o quemaduras graves en niños yadultos.

Agujeros de instalación del dispositivo antivuelco

Consulte las instrucciones de instalacion proportionadas con su electrodomestico para instalarlo adecuadamente.

Verifique que la instalacion se haya realizado adecuadamente corroborando que los tornillos antivuelco esten colocados.

Pruebe la instalacion ejerciendooca presion hacabajo sobre la puerta abierta delhorno.El horno no debe inclinarse hacer adelante.

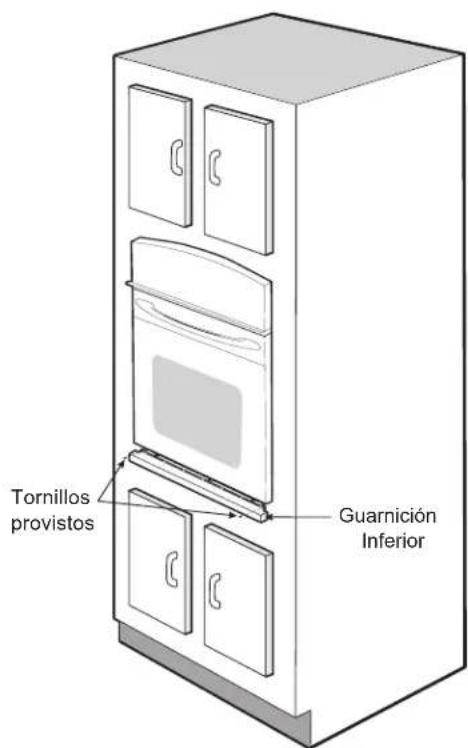

7 Instalación de la Guarnicción Inferior:

A PRECAUTION La guerre de sesdaysd inferior

debe ser propiamente instalada para que el aparato electrodométrico funciona correctamente. No operar el hora sin la guarda de seguridad instalada. No usar guardas fabricadas de madera o de algo(other material que no sea el asignado. La guarda de seguidad usada en esta unidad debe de corresponder a este Modelo. Si se operar el aparato electrodométrico sin la guarda de seguidad inferiorcorrectamente instalada, thisouldscazarlesionesfisica,alsoencapuedañarelgabinetoeuedecause dañosel aparato electrodométrico.

Los tornillos para instalar la guarda de seguidad inferior son proportionados con el hora.Remover la puerta del hora para poder a la instalacion de el borde inferior.

A. Colocar la guarda de seguridad inferior sobre las pestañas de cada lado del hora de bajo de la puerta del hora.
B. Fijar la guarda de seguidad inferior con los tornillos proportionsados (ver la Figura 6).

Figura 6

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

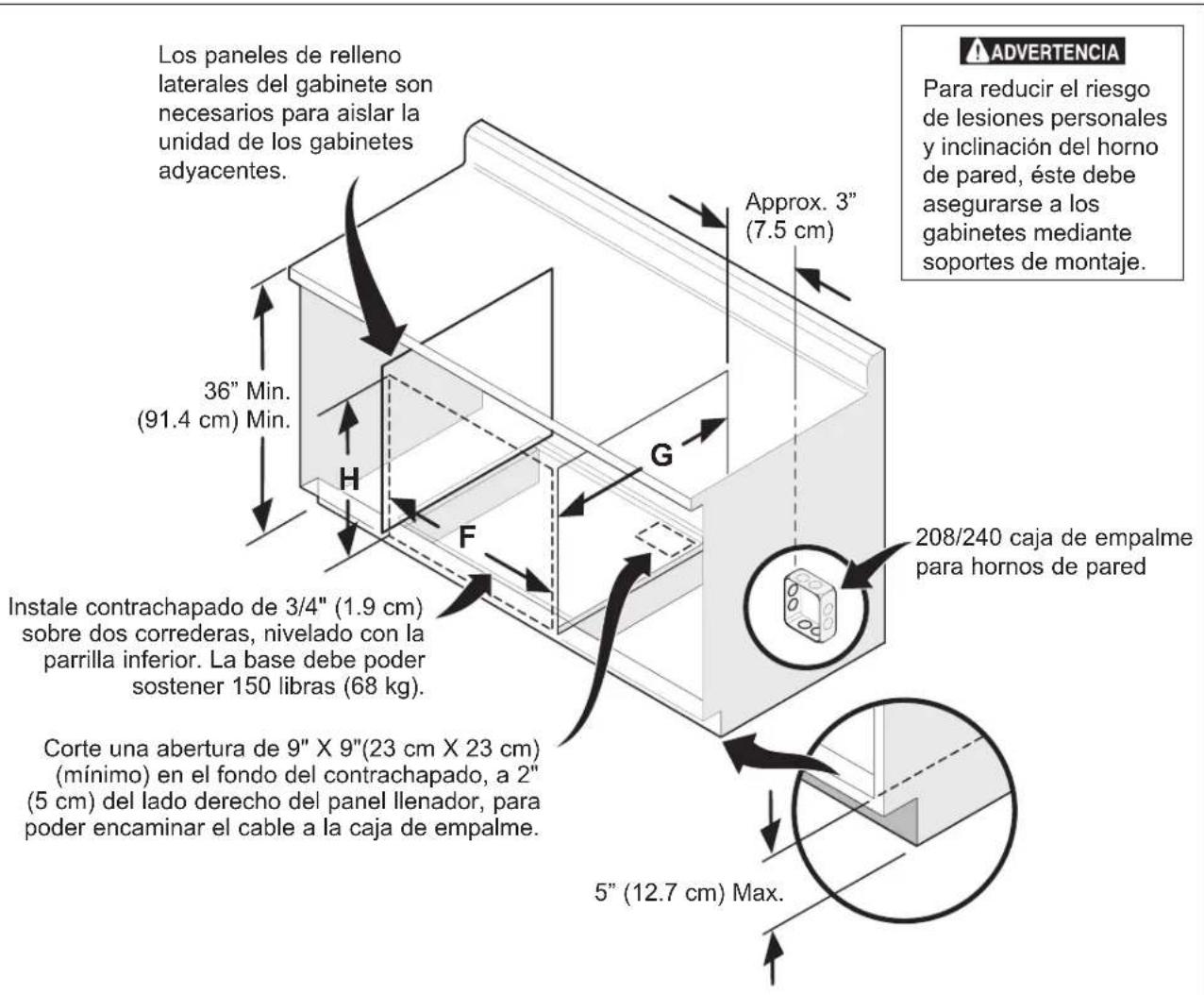

Para una instalacion típica de unorno eletrico incorporedo debajo del mostrador, vase la figura 8.

Figura 7 - INSTALLACION TIPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO

DIMENSIONES DE ABERTURA
MODELO Min. Max.	F- ANCHURA G - PROFUNIDAD H - ALTURA
	Max. Min. Min.				Max.
Horno de pared 24" (61 cm)	22 (55.9) 22	1/2 (57.2) 23	1/2 (59.7) 27	5/8 (70.2) 28	(71.1)

INSTRUCCIONES DE INSTALLACION PARA EL HORNO ELECTRICO DE PARED

1. Asegürese de que el hora de pared está a nivel

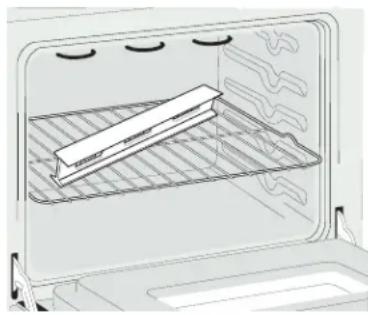

2. Instale una rejilla al centro delorno superior (vea la Figura 8).

Figura 8

1. Ponga un nivel por encima de la rejilla. Lea 2 veces, una vez con el nivel a la posicion de lado a lado, y otra vez de atrás hacía adelante. Utilice trozo de madera o cñas por debajo del hora de pared para nivelar, si seanecessary.

2. Vuelve a empezar en elorno inferior. Si el nivel muestra que la rejilla no esta a nivel, utilise trozo de madera o cuñas para componer también hornos.

3. Verificacion del funcionaamento

Su modelos está equipado con un Control Electrónica de Horno. Cada una de las functions ha sido controlada en fabrica antes del despacho. Sin embargo, le sugerimos verficar el funcionaimiento de los 控roles electrónicos una vez más. Consulte la Guía de Uso y Cuidado o la Guía del controlles para ver el funcionaimiento del hora.

1. Extraer todos los elementos de la parte interior delorno.
2. Encender el hora (Consular la Guía de Uso y Cuidado.)
3. Vericar el funciona de los controlles electronicos del hora:

Hornear - Verificar que esta funciona caliente elorno. Veinte horas despues de encender el hora, estar la puerta y ver si se siente que el calor emana desde su interior.

Asar-Cuongede pone el hora para asar, el elemento de arriba del hora debe deponerse rojo.

IMPORTANT

Un ventilador ubicado bajo de la parte trasera superior arriba del hora (en algunos modelos) permite la refrigeracion de los componentes electricos y electronicos de enfiambre.

Si el hora ha estado functioning a altas temperatas, el ventilador seguirá functioning afterwards de apagar el hora.

Antes delamar al serviceo

Lea la sección Lista de Control de Averías en su Manual del Nombre. Este leoulda ahorrar tiempo y gastos.Esta lista incluye occururrencias comunes que no son el的结果を defectos de materiales o fabricación de este artefacto.

Lea la garantía y la información sobre el servicios en su Manual del Nombre para Obtener el número de téléphone gratis.

NOTAS
