MANUAL DE USUARIO Modernist DTI36M977BB Dacor

• El diseño general y/o los accesorios pueden diferir dependiendo del modelo. Instalador

• A fin de promover la seguridad y minimizar problemas, lea este manual detenidamente antes de iniciar la instalación. Deje este manual al usuario.

• Escriba el modelo/número de serie del electrodoméstico en este manual para referencia en caso de servicio/ mantenimiento. Usuario

• Conserve este manual para referencia personal y para referencia de inspectores, personal de servicio, etc. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 3 2017-04-05 3:02:30Español4 Información de atención al cliente Información de atención al cliente Si necesita ayuda... Si desea hacer alguna pregunta o tiene un problema con la instalación, comuníquese con su distribuidor de Dacor® o con el equipo de Atención al cliente de Dacor. Si su electrodoméstico Dacor se encuentra en garantía, comuníquese con Dacor Distinctive Service. Tenga el modelo/número de serie del electrodoméstico a mano al llamar. Dacor Modernist Service (solo para reparaciones de electrodomésticos en garantía) Teléfono: [phone] int. 2822 (EE.UU. y Canadá) Lunes a viernes de 6:00 a.m. a 4:00 p.m. Hora del Pacífico Servicio de atención al cliente de Dacor Teléfono: [phone] int. 2813 (EE.UU. y Canadá) Lunes a viernes de 6:00 a.m. a 5:00 p.m. Hora del Pacífico Sitio web: www.dacor.com Todas las especificaciones están sujetas a cambios sin previo aviso. Dacor no asume responsabilidad alguna por los cambios en las especificaciones. © 2017 Dacor, todos los derechos reservados. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 4 2017-04-05 3:02:30Español 5 Instrucciones de seguridad importantes Instrucciones de seguridad importantes Para su seguridad

• Para su seguridad personal, quite el fusible de su casa o corte la electricidad con el disyuntor antes de comenzar la instalación. No hacerlo podría causar lesiones graves o incluso la muerte.

• Asegúrese de que la placa de cocción sea correctamente instalada por un técnico de servicio o un instalador calificado.

• Para eliminar el riesgo de quemaduras o incendios debido al contacto con los elementos calientes de la superficie, se debería evitar colocar gabinetes de almacenamiento encima de las unidades de la superficie. Si se necesita espacio de almacenamiento en gabinetes, el riesgo puede reducirse instalando una campana para estufas que se proyecte horizontalmente por lo menos 5" más allá de la parte inferior de los gabinetes. La profundidad de instalación de los gabinetes no puede superar las 13”.

• Asegúrese de que los gabinetes y los revestimientos de las paredes alrededor de la placa de cocción puedan soportar las temperaturas (hasta 194 °F) que esta genera.

• La placa de cocción debe ser de fácil acceso y estar iluminada por la luz natural durante el día.

• Siempre desconecte el servicio eléctrico a la placa de cocción antes de realizar tareas de reparación o mantenimiento. Esto puede hacerse al desconectar el fusible o disyuntor. No hacerlo puede provocar una descarga eléctrica peligrosa o fatal. Es necesario que sepa dónde se encuentra su interruptor de desconexión principal. Si no lo sabe, pida a su electricista que se lo muestre. Este electrodoméstico debe ser alimentado con el voltaje y la frecuencia correctos, y debe conectarse a un ramal de circuito individual correctamente conectado a tierra y protegido con un disyuntor de 40A o un disyuntor de retardo según se indique en la placa. Le recomendamos que el cableado y la conexión de su placa de cocción sean realizados por un electricista calificado. Luego de la instalación, solicítele al electricista que le muestre dónde se encuentra el dispositivo de desconexión principal de la placa de cocción. El cableado conductor de la placa de cocción está aprobado para la conexión de cables de cobre solamente y si usted tiene un cableado de aluminio en el hogar, debe utilizar conectores especiales aprobados por UL para unir cobre con aluminio. ADVERTENCIA Si la información de este manual no es seguida con exactitud, se podrían producir incendios o descargas eléctricas que causen daños a la propiedad, lesiones personales o la muerte. ADVERTENCIA Antes de comenzar la instalación, corte la alimentación eléctrica desde el panel de servicio y cierre con llave el interruptor de desconexión del servicio para evitar que la corriente eléctrica sea conectada accidentalmente. Cuando el interruptor de desconexión del servicio no se pueda bloquear, coloque un dispositivo de advertencia prominente, tal como una etiqueta, en el panel de servicio. ADVERTENCIA Este electrodoméstico debe conectarse a tierra correctamente. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 5 2017-04-05 3:02:30Español6 Requisitos de instalación Requisitos de instalación Herramientas y piezas Herramientas necesarias Lápiz Destornillador Phillips Regla Lentes de seguridad Sierra de sable Broca de

/8” y taladro eléctrico o manual Piezas necesarias

• Un conector aprobado por UL o CSA para conductos con un diámetro de

• Conectores de cable aprobados por UL Consulte los códigos locales. Compruebe el suministro eléctrico existente. Consulte la sección “Requisitos eléctricos”. Se recomienda que todas las conexiones eléctricas sean realizadas por un electricista autorizado y cualificado. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 6 2017-04-05 3:02:30Español 7 Requisitos de instalación Piezas incluidas 6 tornillos (M4 L10 2 uds., M4 L16 2 uds., UNC 24

/16 L75 2 uds.) Guía del soporte: 2 uds. Cinta de espuma Requisitos de ubicación IMPORTANTE: Cumpla todos los códigos y ordenanzas exigidos por las autoridades pertinentes.

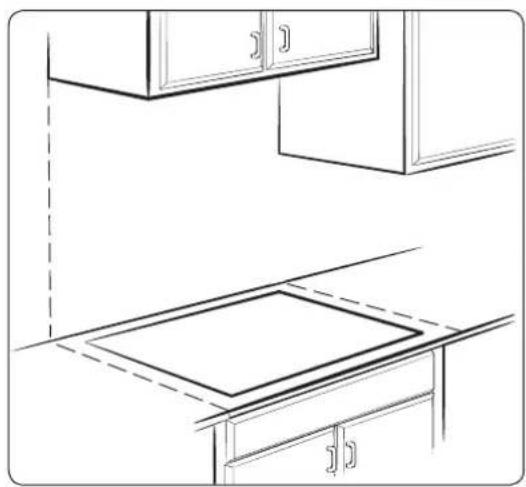

• Se deben utilizar las dimensiones de abertura de los gabinetes que se muestran. El área de instalación empotrada debe proveer un recinto cerrado alrededor de la porción empotrada de la placa de cocción.

• Se requiere un suministro eléctrico con conexión a tierra. Consulte la sección “Requisitos eléctricos”. NOTA Se recomienda instalar la caja de empalmes en el lado derecho del gabinete. Si instala la caja de empalmes cerca del lado izquierdo, asegúrese de que no interfiera con la placa de cocción (ocultando la caja de empalmes dentro de la pared). IMPORTANTE: Para evitar dañar sus gabinetes, verifique con el constructor o distribuidor de gabinetes para asegurarse de que los materiales utilizados no se descoloren, se descascaren o puedan sufrir otros daños. Esta placa de cocción ha sido diseñada de acuerdo con los requisitos de UL y CSA International, y cumple con las temperaturas para gabinetes de madera máximas permitidas de 194 °F (90 °C). NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 7 2017-04-05 3:02:30Español8 Requisitos de instalación Requisitos de instalación Dimensiones del producto

Gabinete 30” (mm) 36” (mm) A Profundidad del marco 21

/4” (540) B Ancho del marco 30” (762) 36” (914) C Profundidad de la caja 19

/4” (856.6) E Altura de la caja del conducto 4” (101) 4” (101) F Altura de la caja 3

/8” (80.5) NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 8 2017-04-05 3:02:30Español 9 Requisitos de instalación IMPORTANTE: Si va a instalar una combinación de campana para estufa o campana para microondas sobre la placa de cocción, siga las instrucciones de instalación de dichas campanas para conocer las dimensiones y el espacio libre por encima de la superficie de la placa de cocción.

/7” (28 mm). Entre la abertura recortada y la pared detrás de la placa de cocción D Mín 1

/2” (38 mm). Desde el borde delantero de la abertura recortada y desde el borde delantero del mostrador E Mín. 1” (26 mm). Distancia a la superficie combustible más cercana del lado izquierdo o derecho arriba de la placa de cocción. F Caja de empalmes o toma de 10” (254 mm) como máximo desde el lado derecho del gabinete G Caja de empalmes o toma de 15” (381 mm) como mínimo desde la parte inferior del mostrador NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 9 2017-04-05 3:02:30Español10 Requisitos de instalación Requisitos de instalación Horno simple bajo mostrador

01 Consulte la instalación del horno empotrado para obtener instrucciones de instalación completas. Consulte la etiqueta en la parte superior de los modelos de horno empotrado aprobados. 02 Consulte el manual de instalación del HORNO. Tamaño A Mín. 3

/8” (Mín. 72.4 cm / Máx. 72.7 cm) D Mín. 1” / Máx. 1

/3” (Mín. 69.2 cm / Máx. 69.5 cm) F 24” (61 cm) G Mín. 22” (Mín. 55.9 cm) H Máx. 9

/2” (Máx. 24.1 cm) – Caja de empalmes NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 10 2017-04-05 3:02:30Español 11 Requisitos de instalación Asegúrese de que los revestimientos de las paredes, el mostrador y los gabinetes alrededor de la placa de cocción puedan soportar el calor (hasta 194 °F) que esta genera. NOTA Si el gabinete tiene un cajón, se requiere un espacio de 127 mm (5”) de profundidad como mínimo desde la parte inferior de la placa de cocción hasta la parte superior del cajón (u otra obstrucción) en la base del gabinete. IMPORTANTE: La caja de empalmes debe estar ubicada en un lugar donde haya una considerable holgura en el conducto para realizar las tareas de servicio. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 11 2017-04-05 3:02:31Español12 Requisitos de instalación Requisitos de instalación Requisitos eléctricos ADVERTENCIA Peligro de descarga eléctrica Desconecte la alimentación antes de realizar tareas de mantenimiento o reparación. Utilice un cable de cobre macizo calibre 8. Realice la conexión eléctrica a tierra de la placa de cocción. EtiquetaEtiqueta

• Consulte la etiqueta en la parte inferior y al frente de la placa de cocción para conocer los requisitos de energía o la información del modelo. No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica. Si los códigos lo permiten y se emplea un cable a tierra separado, es recomendable que un electricista calificado determine si la trayectoria a tierra y el calibre del cable cumplen con los códigos locales. Si no está seguro si la conexión a tierra de la placa de cocción está correctamente realizada, consulte a un electricista calificado. Esta placa de cocción debe conectarse a un sistema de conexión a tierra permanente de metal. Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y que cumplan con la versión más reciente del Código eléctrico nacional ANSI/NFPA 70 o la norma C22 de CSA. 1-94, la versión más reciente del Código eléctrico de Canadá, Sección 1 y C22.2 No. O-M91, y todos los códigos y ordenanzas locales. Se puede obtener una copia de las normas mencionadas arriba en: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 178 Rexdale Boulevard, Toronto, ON, Canada M9W 1R3 NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 12 2017-04-05 3:02:31Español 13 Requisitos de instalación Antes de realizar la conexión eléctrica: Para instalar correctamente la placa de cocción, se debe determinar el tipo de conexión eléctrica que se va a usar y seguir las instrucciones proporcionadas aquí.

• Se requiere un suministro de energía de 3 o 4 conductores, monofásico, con 208 o 240 voltios de CA, 60 Hz, en un interruptor de doble polo dedicado de por lo menos 40 amperios para la placa de cocción de 30", y de por lo menos 45 amperios para la placa de cocción de 36". NOTA

• La placa de cocción tiene una clasificación de 240 voltios. Algunos modelos disponen de un cable neutro (blanco).

• La placa de cocción debe estar conectada directamente a la caja de empalmes a través de un cable de cobre flexible, blindado o con revestimiento no metálico. El cable blindado flexible que se extiende desde la caja del disyuntor o la caja de fusibles debe conectarse directamente a la caja de empalmes.

• Ubique la caja de empalmes de modo tal que se permita la mayor holgura posible entre dicha caja y la placa de cocción para que pueda moverse fácilmente en caso de que sea necesario realizar tareas de servicio.

• No corte el conducto. Utilice la longitud del conducto proporcionada.

• Se requiere un conector de conductos aprobado por UL o CSA en cada extremo del cable de alimentación (en la placa de cocción y en la caja de empalmes). Se proporciona un conector de conductos aprobado con la placa de cocción.

• Si la casa tiene un cableado de aluminio, siga el procedimiento a continuación:

1. Conecte un tramo de cable de cobre macizo a los conductores de coleta.

2. Conecte el cableado de aluminio a la sección añadida de cable de cobre utilizando

conectores especiales y/o herramientas diseñadas para unir cobre con aluminio aprobadas por UL. Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión entre aluminio y cobre debe cumplir con los códigos locales y las prácticas de cableado aceptadas por la industria. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 13 2017-04-05 3:02:31Español14 Instrucciones de instalación Instrucciones de instalación Instalación de la placa de cocción PASO 1 Preparación de la instalación Decida la ubicación final de la placa de cocción. Evite perforar o cortar el cableado de la casa durante la instalación. Cinta de espumaParte inferior de la placa de cocciónVidrio de la placa de cocción

1. Con la ayuda de 2 personas o más,

coloque la placa de cocción en posición invertida sobre una superficie cubierta utilizando los postes de espuma del empaque.

2. La tira de espuma ayuda a evitar los

daños en la parte inferior del vidrio de la placa de cocción ocasionados por la suciedad y permite que la placa quede plana sobre mostradores desnivelados. PASO 2 Ubicación de la placa de cocción Placa de cocción Inserte la placa de cocción centrada en la abertura cortada. Asegúrese de que la placa de cocción quede paralela al borde delantero del mostrador. Haga una verificación final de que se hayan cumplido todas las separaciones requeridas. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 14 2017-04-05 3:02:31Español 15 Instrucciones de instalación PASO 3-1 Instalación de la guía del soporte principal La guía del soporte se puede instalar después de haber colocado la placa de cocción dentro de la abertura recortada. Parte inferior de la placa de cocción Tornillo M4 L10 Tornillo M4 L16

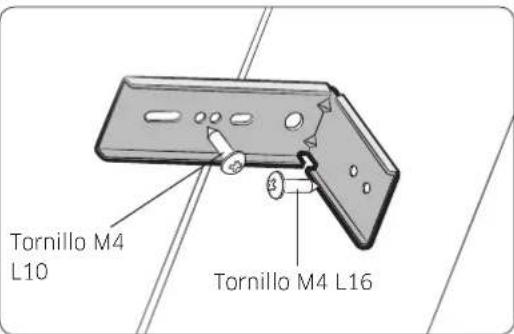

1. Fije la guía del soporte a la parte inferior

de la placa de cocción y la pared lateral.

2. Haga coincidir el orificio del soporte y la

parte inferior de la placa de cocción.

3. Apriete el tornillo lo suficiente para

mantener el soporte en su lugar cuando la placa de cocción se coloque en la abertura recortada.

4. Con la ayuda de 2 personas o más, gire

la placa de cocción con el lado derecho hacia arriba y colóquela en la abertura recortada. NOTA Asegúrese de que el borde delantero de la placa de cocción quede paralelo al borde delantero del mostrador. Si se necesita un reposicionamiento, levante y retire la placa de cocción completa de la abertura recortada para evitar rayar el mostrador. PASO 3-2 Instalación de la guía del soporte alternativa La guía del soporte se puede instalar después de haber colocado la placa de cocción dentro de la abertura recortada. Mostrador Placa de cocción Tornillo UNC

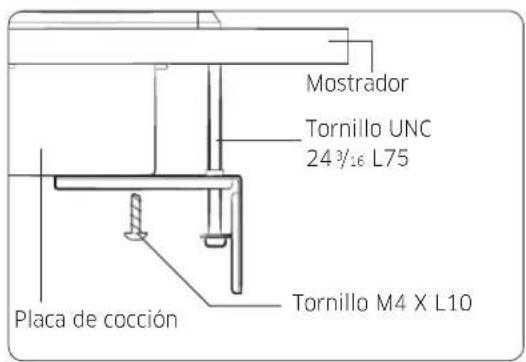

1. Fije la guía del soporte a la parte

inferior y seleccione la ubicación del soporte.

2. Apriete el tornillo de la guía del soporte

a la base de la placa de cocción.

/16 L75 hasta que toque la parte inferior del mostrador. Gire el tornillo moleteado hasta que el soporte toque la parte inferior del mostrador. No apriete demasiado. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 15 2017-04-05 3:02:31Español16 Instrucciones de instalación Instrucciones de instalación Conexión eléctrica La placa de cocción está fabricada con un cable a tierra (desnudo o verde) conectado a su marco. Conecte el cable de la placa de cocción a la caja de empalmes a través de un conector de conductos aprobado por UL o CSA. Opciones de conexión eléctrica Si en su casa tiene: Y se conectará a: Vaya a la sección: 4 conectores, directo Una caja de desconexión con fusibles o disyuntor Cable de 4 conductores del suministro eléctrico al cable de 3 conductores de la placa de cocción 3 conectores, directo Una caja de desconexión con fusibles o disyuntor Cable de 3 conductores del suministro eléctrico al cable de 3 conductores de la placa de cocción NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 16 2017-04-05 3:02:31Español 17 Instrucciones de instalación Cable de 4 conductores del suministro eléctrico al cable de 3 conductores de la placa de cocción IMPORTANTE: Utilice el cable de 4 conductores del suministro eléctrico cuando los códigos locales no permitan conectar el conductor a tierra del marco al cable neutro (N) de la caja de empalmes.

J. Cable de 4 conductores del suministro eléctrico K. Cables L1 L. Tierra (G) o cable a tierra desnudo (de la placa de cocción) M. Cable de 3 conductores de la placa de cocción N. Caja de empalmes O. Cable N (normalmente blanco) (del suministro eléctrico) P. Conector de cables aprobado por UL Q. Cables L2 (normalmente rojos) R. Conector de conductos aprobado por UL o CSA

1. Desconecte el suministro eléctrico.

3. Conecte el conducto del cable flexible

de la placa de cocción a la caja de empalmes a través de un conector de conductos aprobado por UL o CSA.

4. Apriete los tornillos en el conector de

conductos, si están presentes.

5. Conecte los dos cables L2 juntos

utilizando los conectores de cables aprobados por UL.

6. Conecte los dos cables L1 juntos

utilizando los conectores de cables aprobados por UL.

7. Conecte la Tierra (G) o el cable a tierra

desnudo de la placa de cocción a la Tierra (G) o el cable a tierra desnudo en la caja de empalmes a través de un conector de cables aprobado por UL.

8. Coloque un conector de cables

aprobado por UL en el extremo del cable neutro (N).

9. Instale la tapa de la caja de empalmes.

10. Vuelva a conectar el suministro

• Por lo general, el cable L1 es negro, el L2 es rojo, la Tierra (G) es verde o cable desnudo y el neutro (N) es blanco.

• No conecte el cable a tierra desnudo al cable neutro (N) en la caja de empalmes. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 17 2017-04-05 3:02:31Español18 Instrucciones de instalación Instrucciones de instalación Cable de 3 conductores del suministro eléctrico al cable de 3 conductores de la placa de cocción IMPORTANTE: Cuando lo permitan los códigos locales, se puede utilizar un cable de 3 conductores para el suministro de energía. En esos casos, conecte el cable a tierra de la placa de cocción al cable neutro de la caja de empalmes.

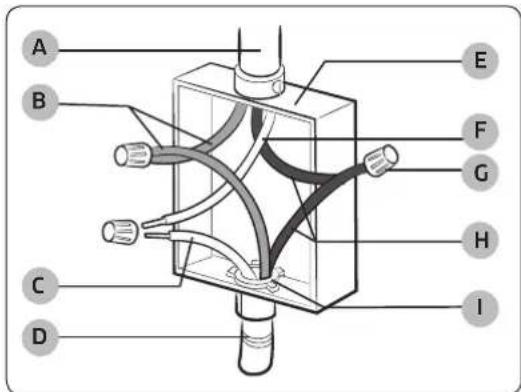

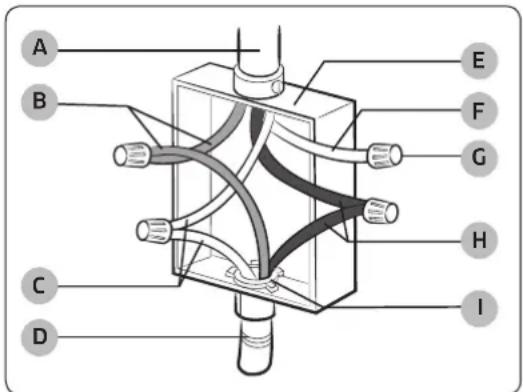

A. Cable de 3 conductores del suministro eléctrico B. Cables L1 C. Tierra (G) o cable a tierra desnudo (de la placa de cocción) D. Cable de 3 conductores de la placa de cocción E. Caja de empalmes F. Cable N (normalmente blanco) (del suministro eléctrico) G. Conector de cables aprobado por UL H. Cables L2 (normalmente rojos)

I. Conector de conductos aprobado por UL o

1. Desconecte el suministro eléctrico.

3. Conecte el conducto del cable flexible

de la placa de cocción a la caja de empalmes a través de un conector de conductos aprobado por UL o CSA.

4. Apriete los tornillos en el conector de

conductos, si están presentes.

5. Conecte los dos cables L2 juntos

utilizando los conectores de cables aprobados por UL.

6. Conecte los dos cables L1 juntos

utilizando los conectores de cables aprobados por UL.

7. Conecte la Tierra (G) o el cable a tierra

desnudo de la placa de cocción a la Tierra (G) o el cable a tierra desnudo en la caja de empalmes a través de un conector de cables aprobado por UL.

8. Instale la tapa de la caja de empalmes.

9. Vuelva a conectar el suministro

eléctrico. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 18 2017-04-05 3:02:31Español 19 Instrucciones de instalación Completar la instalación

1. Compruebe que todas las piezas estén instaladas. Si hay alguna pieza extra, vuelva a

revisar todos los pasos para ver si se ha omitido alguno.

2. Verifique que disponga de todas las herramientas.

3. Deseche/recicle todos los materiales de empaque.

4. Use una solución suave o un limpiador doméstico líquido y agua tibia para limpiar

la placa de cocción antes de usarla. Seque bien con un paño suave. Para obtener más información, consulte el Manual del usuario.

5. Vuelva a conectar el suministro eléctrico.

Si necesita ayuda o servicio técnico: Consulte el “Manual de Usuario” o póngase en contacto con el distribuidor al que le compró la placa de cocción. NOTA Para un posterior uso, guarde la etiqueta con el número de serie (que se encuentra en la parte superior de la placa de cocción) en el manual del usuario o en otro lugar de su preferencia. NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 19 2017-04-05 3:02:31NOTAS NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 20 2017-04-05 3:02:31NOTAS NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 21 2017-04-05 3:02:31NOTAS NZ9500K_MOD_DTI30M977B_DG68-00898A-00_EN+MES+CFR.indb 22 2017-04-05 3:02:31cut herecut here Please visit www.Dacor.com to activate your warranty online. WARRANTY INFORMATION IMPORTANTE: Su garantía no se hará efectiva hasta que no la active en línea o devuelva este formulario a Dacor. Si ha comprado más de un producto Dacor, devuelva todos los formularios en el mismo sobre o active la garantía para cada producto en línea. Tenga por seguro que bajo ningún concepto Dacor venderá su nombre ni ninguno de los datos que figuran en este formulario con fines de inclusión en listas de correos. Le agradecemos mucho que haya decidido comprar productos Dacor para su hogar y no consideramos que la venta de dicha información sea una forma correcta de expresar nuestra gratitud. Nombre del propietario: Calle: Apellido (Escriba a máquina o con letra de imprenta) Nombre Segundo nombre Ciudad: Estado: Código postal: Fecha de compra: Email: Teléfono: Distribuidor: Ciudad: Estado: Código postal: Le agradeceremos sinceramente que dedique unos segundos a rellenar esta sección. Gracias.
