EFV55465OK - Capucha ELECTROLUX - Manual de uso y guía de instrucciones gratis

Marca	Electrolux
Modelo	EFV55465OK
Tipo de producto	Campana extractora
Uso	Doméstico
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia máxima de iluminación	2 x 20 W (halógeno G4)
Número de velocidades	3 (mínimo, medio, máximo)
Filtro antigrasa	Lavable en lavavajillas (limpieza mensual)
Filtro de carbón	No lavable, reemplazar cada 4 meses
Distancia mínima de seguridad	45 cm (cocina eléctrica) / 50 cm (gas o mixta)
Tipo de evacuación	Aspiración con evacuación externa o filtración en recirculación
Controles	Panel con botones para iluminación, parada, velocidades
Material	Acero inoxidable (estimación)
Normas de seguridad	EN/CEI 60335-1, EN/CEI 60335-2-31
Mantenimiento exterior	Paño húmedo con detergente neutro, sin alcohol
Piezas de repuesto	Filtros, lámparas halógenas G4 12V
Reparabilidad	Piezas originales disponibles a través del servicio postventa
Protección ambiental	Reciclaje en centro local, embalajes reciclables
Garantía	Garantía del fabricante (ver condiciones)

Preguntas frecuentes - EFV55465OK ELECTROLUX

¿Cuál es el tipo de filtro utilizado en la campana Electrolux EFV55465OK?

La campana utiliza un filtro antigrasa lavable y un filtro de carbón no lavable para la recirculación.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa se limpia una vez al mes a mano con un detergente no agresivo o en lavavajillas a baja temperatura y ciclo rápido.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo, o más a menudo según el uso.

¿Cuál es la distancia mínima entre la campana y la cocina?

La distancia mínima es de 45 cm para una cocina eléctrica y 50 cm para una cocina a gas o mixta.

¿Cómo encender y ajustar la campana?

Utilice el panel de control: tecla 1 para iluminación, tecla 2 para detener el motor, teclas 3-5 para las velocidades (mín, med, máx).

¿Puedo usar la campana sin la evacuación exterior?

Sí, la campana puede funcionar en modo recirculación con un filtro de carbón para devolver el aire purificado a la cocina.

¿Cómo cambiar la bombilla de la campana?

Desenchufe la campana, deje enfriar las lámparas, luego reemplace con lámparas halógenas 12V - 20W máx - G4 sin tocar la bombilla con las manos.

¿Qué hacer si la campana no funciona?

Verifique la alimentación eléctrica, los fusibles y el correcto montaje del cable. Si el problema persiste, contacte al servicio postventa con el modelo, PNC y número de serie.

¿Es peligroso flamear alimentos debajo de la campana?

Sí, está terminantemente prohibido flamear alimentos debajo de la campana, ya que puede dañar los filtros y provocar un incendio.

¿Dónde encontrar la placa de características del aparato?

La placa de características se encuentra en el interior de la campana, con la información de modelo, PNC y número de serie necesarios para el servicio postventa.

MANUAL DE USUARIO EFV55465OK ELECTROLUX

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación professionnelles. Ingenioso y Elegant, se ha dibrado pensando en usted. Así做一些, siempre que lo usa, pueda tener la calidad de queSEOSEOEXCELLENTES resultados. Bienvenido a Electrolux.

Visite nuestro situ web para:

Obtener consejos, folletos, soluciones a problemas e informacion de service: www.electrolux.com

Registrar su producto para recibir un mejor servicios: www.electrolux.com/productregistration

Adquirir accesorios, articulos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salute Pública, asi como a reciclar residuos de aparatos electricos y electrónicos. No deseche los aparatos marcados con el símbolo jusqu to con los residuos domesticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Aparato disenado,probado yfabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugerencias para un uso correcto con el fin de reducir el impacto ambiental:

Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber acabado de cocinar. Aurente la velocidad solo si se produjera una granething de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea besoinario paramantener un Buen rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando sea besoinario paramantener un Buen rendimiento del filtró de grasa. Utilice el diametro maximal del systeme de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

ATENCION Y SERVICIO AL CLIENTE

Le recomendamos que utilise recambios originales.

Al contactar con el Servicio, cercórese de tener lasuma informacion a mano.

La información se pueda encontrar en la plaza de característica. Modelo, PNC,Numero de série.

Advertencia - Precaución-Informacion sobre seguidad.

Información general y consejos

Información medioambiental.

Sujeto aambios sin previo aviso.

INSTRUCCIONES DE SEGURIDAD

!Precaución! Atengase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana ha sido concebida exclusivamente para un uso domestico.

! Advertencia! No conectar el aparato a la red electrica hasta que la instalacion fue completada.

Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad. Los niños deben ser controlados para evaporar que juguen con el aparato. Nunca utilizes la campana sin la parrilla correctamente montada!

La campana no debe ser nunca realizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilacion, cuando la campana de cocina esutilizada conjuntamente conotos aparatos a gas uotros combustibles.

El aire aspirado no debe ser mezclado en un conductor para descarga de homo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evaporar en cada caso.

Las frürituras deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.

! Precaución! Las partes accesiblesSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO

seguridadadoptarpara la descarga de homo atenersestrictamentea las reglas de las autoridades locales.

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el cambio de los filtros pueda provocar incendios. No utilise oooter la campana sin las lamparas correctamente montadas,defer a riesgos de cortocircuito. Se declina todo tipo de responsabilitades,daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

! Advertencia! La falta de instalacion de tornillos y elementos de fijacion de acuerdo con estas instrucciones podriaistarar riesgos de naturaleza electrica.

2. USO

La campana sirve para aspirar los humos y vapores derivantes de la cocción.

En el folleto de instalación adjunto viene indicada cuando version es possible utilizar para el modelos en vuestra posesión entre la version aspirante a evacuation externa

o filtrante a recirculo interno

3. INSTALLACION

La tensión de redDebe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun.afteres de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.

! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.

La distancia minima entre la superficie de cocccion y la parte más baja de la campana no debe ser inferior a 45cm en el caso de cocinas electricas y de 50cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalacion del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideracion.

4. MANTENIMIENTO

! Atencion! Antes de该如何 operacion de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o desconectando el interruptor general de la casa.

La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la misma fecuencia con la que se realiza elostenimiento de los filtros de grasa). Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise products que contengan abrasivos. iNO UTILICE ALCOHOL!

! Atencion! De no observarse las instrucciones dadas para limiar el aparato y sustituir el bajo,可以更好 producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato bajo a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proportionadas.

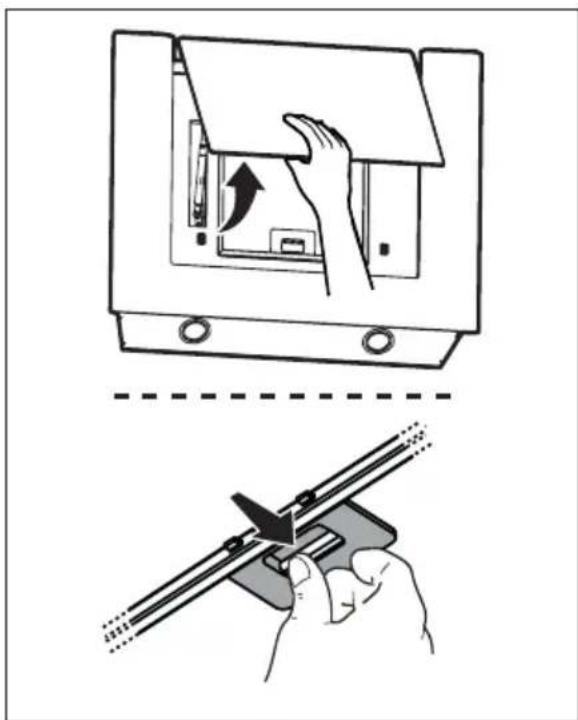

4.1 Filtro antigrasa - El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metalico puede destenirse pero sus caracteristicas de filtrado no cambian absolutamente.

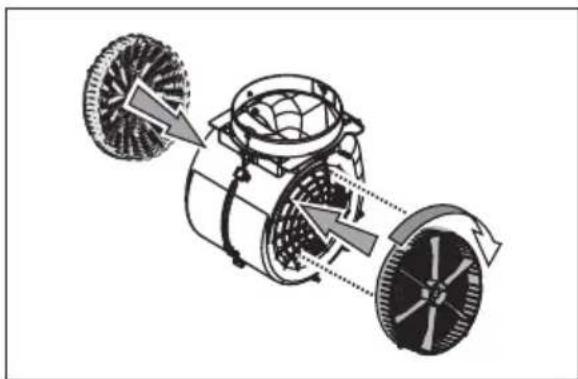

4.2 Filtral carbon activo NO lavable -La saturacion del carbon activado ocurre despues da mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad del limpieza del filtro de grasa.En qualquier caso es necessario sustituir el cartucho al menos cada 4 meses.NO peut lavarse o reciclarse.

5. MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de coccción. Usar la potencia de aspiración mayor en caso de particular concentración de vapeores de cucina. Aconcéjamos de encender la aspiración 5 Minutes antes de起初 a cocinar yURTARla en función porotiros 15minutosapproximamente.

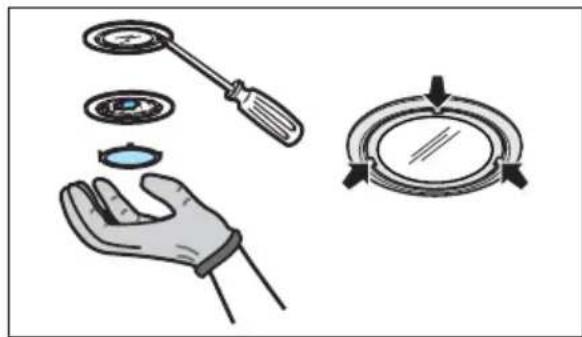

6.ILUMINACION

Desconecte el aparato de la red electrica.
! Atencion! Antes de tocar las lamparas asegurese de que esten frias. Utilizar solo lamparas halogenas de 12V - 20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atencion en no tocarlas con las manos.

1 ON/OFF luces.
2 OFF motores.
3 Potencia de aspiracion minima
4 Potencia de aspiracion media
5 Potencia de aspiracion maxima
