MANUAL DE USUARIO 10032812 Klarstein

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

ÍNDICE DE CONTENIDOS

Hoja de datos del producto24 Indicaciones de seguridad25 Instalación26 Vista general del aparato y teclas de control28 Indicadores del display28 Puesta en funcionamiento29 Limpieza y cuidado31 Retirada del aparato32

Número de artículo Suministro eléctrico Potencia Dimensiones

Denominación del modelo 10032809, 10032810, 10032811, 10032812, 10032813, 10032814, 10032815, 10032816 Dato Símbolo Valor Unidad Dato Unidad Potencia térmica Solo con disposítivos de acumulación de calor eléctricos para abastecimiento local: Tipo de regulación del abastecimiento de calor Potencia térmica nominal P nom kW Regulación manual del abastecimiento de calor con termostato integrado: n/a Potencia térmica mínima (valor orientativo)

min kW Regulación manual de abastecimiento de calor con aviso de temperatura ambiente y/o exterior n/a Potencia térmica continua máxima

max,c kW Regulación electrónica de abastecimiento de calor con aviso de temperatura ambiente y/o exterior n/a Consumo de corriente auxiliar Disípación de calor con ventilación auxiliar n/a Con potencia térmica nominal (Motor del ventilador)

max n/a kW Tipo de potencia térmica/control de temperatura ambiente Con potencia térmica mínima (Motor del ventilador)

min n/a kW Potencia térmica de un solo nivel, sín control de temperatura ambiente

En modo de espera el

W Dos o más niveles regulables manualmente, sín control de temperatura ambiente

Control de temperatura ambiente con termostato mecánico

Con control electrónico de temperatura ambiente

Con control de temperatura ambiente y regulación del momento del día

Con control de temperatura ambiente y regulación del día de la semana

Otras opciones de regulación Control de temperatura ambiente con detección de presencia

Control de temperatura ambiente con detección de ventanas abiertas

Con opción de control remoto no Con regulación adaptable del comienzo de la calefacción

Con limitación de tiempo de funcionamiento no Con sensor de bulbo negro no Información de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlín (Alemania)25

INDICACIONES DE SEGURIDAD

• Antes de utilizar el aparato, compruebe la tensión en la placa técnica del mismo y conecte el aparato solamente a tomas de corriente que se adecuen a dicha tensión.

• Si el cable de alimentación está dañado, deberá ser sustituido por un servicio técnico.

• No coloque la chimenea justo bajo una toma de corriente.

• Mantenga los materiales in amables, como muebles, cortinas o similares, a un metro de distancia.

• No deje el aparato en marcha si no se encuentra bajo supervisión.

• No deje el aparato sin supervisión mientras permanezca conectado a la toma de corriente.

• Mantenga el aparato fuera del alcance de los niños. Los niños solamente podrán manejar el aparato si se encuentran bajo supervisión.

• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.

• No utilice el aparato si detecta fallos en su funcionamiento o si se ha visto dañado de otro modo.

• Las reparaciones solamente podrán realizarse por parte de un servicio técnico cuali cado.

• Las reparaciones mal realizadas o por cuenta del usuario representan un riesgo de lesiones.

• No coloque el cable de alimentación bajo alfombras.

• Asegúrese de que el cable de alimentación no entre en contacto con super cies calientes ni cantos a lados.

• No cubra la chimenea para evitar un sobrecalentamiento.

• No conecte el aparato a tomas de corriente manejadas por control remoto ni con temporizador ni otro aparato que encienda o apague automáticamente la chimenea.

• No sumerja el aparato en agua ni en ningún otro líquido.

• No utilice el aparato cerca de bañeras, duchas o piscinas.

• No utilice el aparato al aire libre.

• No manipule el aparato con las manos mojadas.

• No utilice el aparato encima o cerca de super cies calientes.

• No utilice el aparato con el cable de alimentación dañado.

• Desconecte el enchufe antes de limpiar el aparato y deje que este se enfríe por completo.

• Para la limpieza, no utilice productos abrasivos.

• Utilice exclusivamente los accesorios recomendados por el fabricante.

• Los niños y las personas con discapacidades físicas o psíquicas solamente podrán utilizar el aparato si han sido previamente instruidas sobre su uso y conocen las indicaciones de seguridad.

• Asegúrese de que los niños no jueguen con el aparato. ATENCIÓN Existe riesgo de quemaduras. Las piezas del aparato pueden alcanzar temperaturas muy elevadas. Tenga cuidado de que los niños no se quemen.26

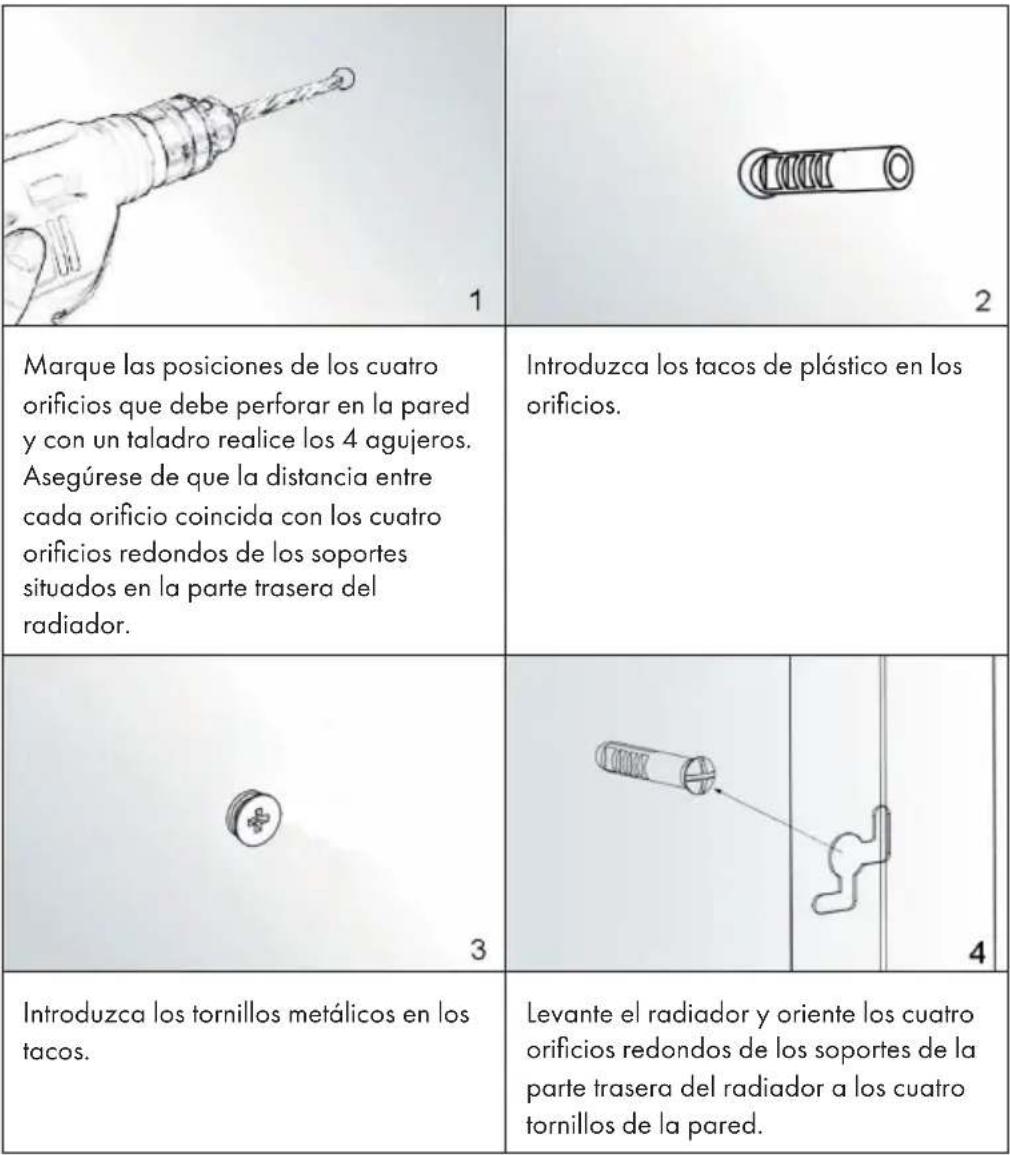

INSTALACIÓN Marque las posiciones de los cuatro oricios que debe perforar en la pared y con un taladro realice los 4 agujeros. Asegúrese de que la distancia entre cada oricio coincida con los cuatro oricios redondos de los soportes situados en la parte trasera del radiador. Introduzca los tacos de plástico en los oricios. Introduzca los tornillos metálicos en los tacos. Levante el radiador y oriente los cuatro oricios redondos de los soportes de la parte trasera del radiador a los cuatro tornillos de la pared.27

Pase los tornillos de la posición A a la posición B moviendo ligeramente el radiador. Asegúrese de que la distancia entre la parte inferior del radiador y el suelo no sea inferior a 20 cm cuando instale el aparato. Monte el soporte para el panel de control junto al radiador en la pared. Deslice el panel de control en el soporte.28

Panel de control Elemento de activación Soporte Interruptor iluminado on/off Calefactor Indicador de temperatura Calefacción Semana Hora Minutos Encendido Temporizador semanal29

• Compruebe el radiador para asegurarse de que no esté dañado.

• Conecte el enchufe a la toma de corriente y encienda el interruptor principal luminoso situado en la parte lateral del radiador. Hay dos opciones de utilizar el radiador: (1) Encender / apagar Pulse el botón ON/OFF del panel de control para poner en marcha la calefacción. La calefacción calentará hasta haber alcanzado la temperatura congurada. Pulse de nuevo el botón ON/OFF para volver a apagar la calefacción. (2) Modo temporizador semanal Encienda la calefacción con la opción del temporizador semanal pulsando el botón SET. Pulse a continuación el botón ON/OFF. Cómo congurar el temporizador semanal

1. Pulse el botón TIME cuando la calefacción esté apagada. El interruptor principal

debe estar encendido.

2. Después de haber pulsado el botón TIME, el símbolo para el TEMPORIZADOR

SEMANAL comienza a parpadear en el display. Seleccione el día para el que desea congurar el temporizador pulsando los botones [+] o [-]. Pulse SET para conrmar.30

3. El símbolo de grupo comienza a parpadear en el indicador. Pulse [+] o [-] para

programar un grupo. Puede congurar en total 4 grupos por día de P1 a P4. Pulse SET para congurar el tiempo de encendido para los grupos seleccionados.

• El símbolo ON aparece. En el display comienza a parpadear el indicador de las horas [--]. Pulse [+] o [-] y seleccione la hora a la que debe encenderse el radiador. Pulse de nuevo SET y el indicador de minutos comienza a parpadear

• Pulse [+] o [-] para congurar los minutos. Pulse SET para congurar la hora a la que debe apagarse la calefacción. El símbolo OFF se ilumina en el display y el indicador de las horas comienza a parpadear [--].

• Pulse [+] o [-] para seleccionar la horas a las que se apagará el radiador. Pulse de nuevo SET y el indicador de minutos comienza a parpadear.

• Pulse [+] o [-] para congurar los minutos. A continuación habrá congurado correctamente el primer grupo del temporizador.

• Pulse de nuevo SET y el símbolo SEMANA comienza a parpadear. Ahora puede congurar un segundo temporizador para el mismo día o para otro día. Si desea congurar un segundo temporizador u otro día, proceda como se ha descrito anteriormente.

4. Después de haber programado uno o varios grupos, pulse el botón TIME o espere

más de 10 segundos para nalizar la conguración del temporizador semanal. Congurar hora y día de la semana actuales Pulse el botón TIME con el radiador encendido y el símbolo [--] del indicador de las horas comienza a parpadear. Pulse [+] o [-] para introducir la hora actual. Pulse el botón SET y el símbolo [--] de los minutos parpadea. Utilice los botones [+] o [-] para congurar los minutos. Pulse el botón SET y el símbolo SEMANA empieza a parpadear. Pulse [+] o [-] para congurar el día de la semana actual. Pulse de nuevo SET para conrmar. Cómo congurar la temperatura Pulse el botón TEMP para iniciar la conguración de la temperatura. Pulse [+] o [-] para congurar la temperatura deseada. Pulse SET para congurar.31

Detección automática de ventana abierta El radiador dispone de una función que detecta las ventanas abiertas. Si el aparato está encendido (independientemente de si se encuentra en modo normal o en modo de temporizador semanal), se apagará automáticamente cuando la temperatura registrada descienda en 5 °C o más en el transcurso de 5 minutos. DETECCIÓN Y REPARACIÓN DE ANOMALÍAS Si su radiador no funciona, siga estas indicaciones:

• Asegúrese de que el interruptor principal o el fusible funcionen correctamente.

• Asegúrese de que el radiador esté enchufado y la toma de corriente funcione correctamente.

• Si el interruptor ON/OFF no se ilumina en la posición ON, contacte con un servicio técnico de su zona. Nota: Si continúa teniendo problemas con su radiador, no intente abrirlo ni repararlo usted mismo. Esto puede provocar la pérdida de la garantía, daños o lesiones. Contacte con su distribuidor.

Apague el aparato antes de la limpieza y deje que se enfríe. Desconecte el aparato del suministro eléctrico. La parte exterior se puede limpiar con un paño suave y húmedo para a continuación secarla. No utilice limpiador en polvo abrasivo ni cera de muebles, pues puede dañar la supercie. Para soltar el radiador de la pared, abra simplemente la tapa del tornillo y aoje los tornillos. Si no utiliza el radiador durante un periodo breve de tiempo, desconecte el enchufe. Si no utiliza el aparato durante un periodo prolongado de tiempo, puede descolgarlo de la pared o cubrirlo.32

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania). Este producto cumple con las siguientes directivas europeas: 2014/30/UE (EMC) 2014/35/UE (baja tensión) 2011/65/UE (refundición RoHS) 2009/125/CE (ErP)33
