BEDIENUNGSANLEITUNG 10032812 Klarstein

Hinweis: Das Gerät eignet sich nicht zur Nutzung als primäre Heizquelle.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 5

Wandinstallation 6

Geräteübersicht und Bedienfeld 8

Displayanzeigen 8

Bedienung 9

Fehlersuche und Fehlerbehebung 11

Reinigung und Pflege 11

Hinweise zur Entsorgung 12

Konformitätserklärung 12

English 13

Español 23

Français 33

Italiano 43

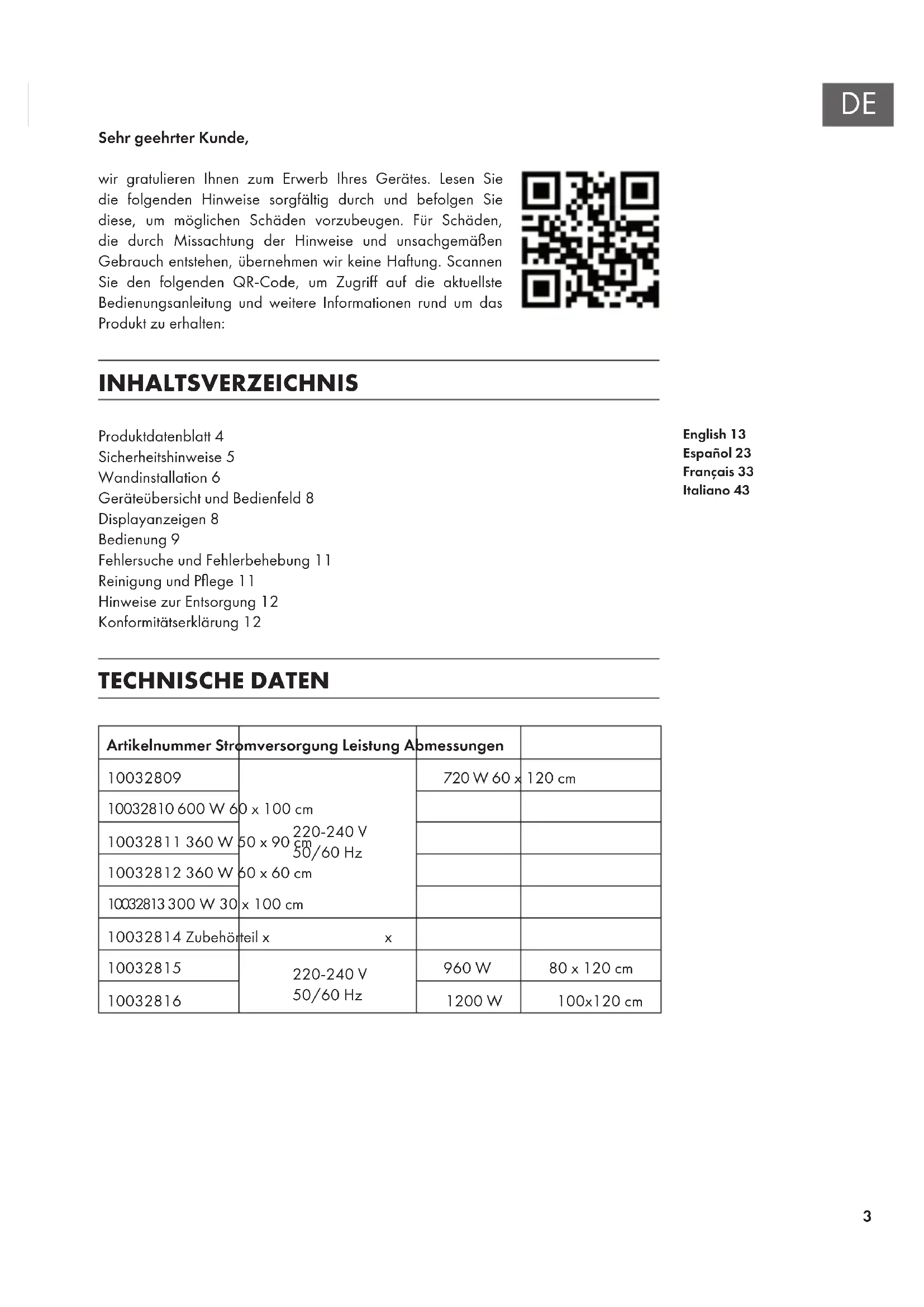

TECHNISCHE DATEN

Artikelnummer Stromversorgung Leistung Abmessungen
10032809	60 x 100 cm50 x 90 cm220-240 V50/60 Hz60 x 60 cmx 100 cm	720 W 60 x	120 cm
10032810 600 W
10032811 360 W
10032812 360 W
10032813 300 W 30
10032814 Zubehörnteil x
10032815	220-240 V50/60 Hz	960 W	80 x 120 cm
10032816		1200 W	100x120 cm

PRODUKTDATENBLATT

Modellkennung(en) 10032809, 10032810, 10032811, 10032812, 10032813, 10032814, 10032815, 10032816
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom		kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat			k.A.
Mindestwärmeleistung (Richtwert)	P_min		kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Maximale kontinuierliche Wärmeleistung	P_max,c		kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung (Ventilator-Motor)	el_max	k.A. kW			Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung (Ventilator-Motor)	el_min	k.A. kW	Einstufige Wärmeleistung, keine Raumtemperaturkontrolle			nein
Im Bereitschaftszustand	el_SB		W		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln, Vorhängen oder Ähnlichem.
• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.
• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose angeschlossen ist.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das Gerät nur unter Aufsicht bedienen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße Oberfl ächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.
  • Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Oberfl ächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

VORSICHT

Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.

Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran verbrennen.

WANDINSTALLATION

	2
Markieren Sie die Positionen der vier zu bohrenden Löcher an der Wand und bohren Sie die Löcher mit dem Bohrer. Vergewissern Sie sich, dass der Abstand zwischen den einzelnen Löchern mit den runden Löchern an den Halterungen auf der Rückseite des Heizgerätes übereinstimmt.	Setzen Sie die Kunststoffdübel in die Löcher ein.
3		4
Setzen Sie die Metallschrauben in die Dübel ein.	Heben Sie die Heizung an und richten Sie die vier runden Löcher an den Halterungen auf der Rückseite der Heizung an den vier Schrauben an der Wand aus.

		5	6
Schieben Sie die Schraube von Position A nach Position B, indem Sie das Heizelement leicht bewegen. Vergewissern Sie sich, dass der Abstand zwischen der Unterseite des Heizgerätes und dem Boden nicht weniger als 20 cm beträgt, wenn das Heizgerät installiert ist.			Montieren Sie den Halter für das Bedienfeld an der Wand neben dem Heizgerät.
7
Schieben Sie das Bedienfeld in die Halterung.

GERÄTEÜBERSICHT UND BEDIENFELD

Bedienfeld Schaltelement Halterung Beleuchteter ON/OFF- Schalter Heizung

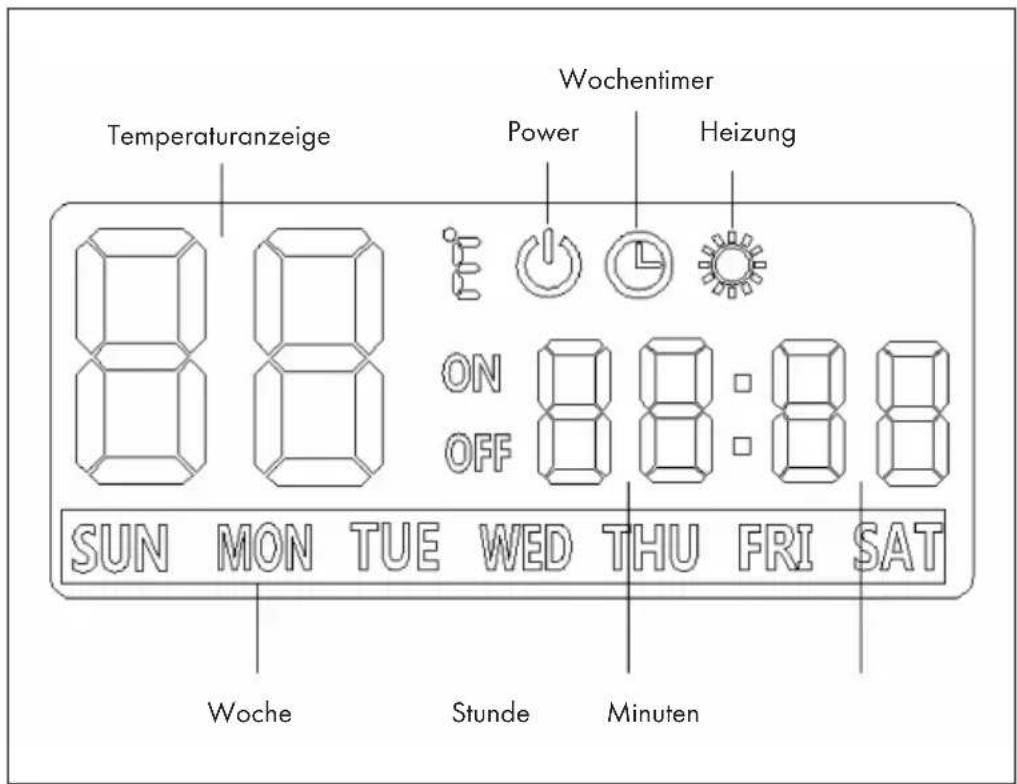

DISPLAYANZEIGEN

Temperaturanzeige Wochentimer Power Heizung ON OFF SUN MON TUE WED THU FRI SAT Woche Stunde Minuten

BEDIENUNG

• Überprüfen Sie die Heizung, um sicherzugehen, dass sie nicht beschädigt ist.
• STecken Sie den Stecker in die Steckdose imd schalten Sie den beleuchteten Hauptschalter an der Seite des Heizgerätes ein.

Es gibt zwei Möglichkeiten, die Heizung zu benutzen:

(1) Ein-/Ausschalten

Drücken Sie die ON/OFF-Taste am Bedienfeld, um die Heizung zu arbeiten zu starten. Doe Heizung heizt so lange, bis die eingestellte Temperatur erreicht ist. Drücken Sie erneut auf die ON/OFF-Taste, um die Heizung wieder auszuschalten.

(2) Wochentimer-Modus

Starten Sie die Heizung mit der Option Wochenzeitschaltuhr, indem Sie auf die SET-Taste drücken. Drücken Sie dann auf die ON/OFF-Taste.

So stellen Sie den Wochetimer ein

1. Drücken Sie die TIME-Taste, wenn die Heizung ausgeschaltet ist. Der Hauptschalter muss dazu eingeschaltet sein.

2. Nachdem Sie die TIME-Taste gedrückt haben beginnt das Symbol für den WOCHENTIMER auf dem Display zu blinken. Wählen Sie den Tag, für den Sie den Timer einstellen möchten, indem Sie die Taste [+] oder [-] drücken. Drücken Sie dann zur Bestätigung auf SET.

3. Das Gruppierungssymbol in der Anzeige beginnt zu blinken. Drücklen Sie [+] oder [-] , um eine Gruppe zu programmieren. Sie können insgesamt 4 Gruppen pro Tag von P1 bis P4 einstellen. Drücken Sie SET, um die Einschaltzeit für die ausgewählte Gruppe einzustellen.

4. Das Symbol ON wird angezeigt. Auf dem Display beginnt das die Stundenanzeige zu blinken [--]. Drücken Sie [+] oder [-] und wählen Sie die Stunde aus, zu der die Heizung eingeschaltet werden soll. Drücken Sie erneut SET und die Minutenanzeige beginnt zu blinken [--].

5. Drücken Sie [+] oder [-], um die Minuten einzustellen. Drücken Sie SET, um die Zeit einzustellen, zu der die Heizung ausgeschaltet werden soll. Das Symbol OFF leuchtet im Dlssplay auf und die Sundenanzeige begint zu blinken [--].
6. Drücken Sie [+] oder [-], um die Stunde zu wählen, in der die Heizung ausgeschaltet werden soll. Drücken Sie erneut SET und die Minutenanzeige beginnt zu blinken.
7. Drücken Sie [+] oder [-], um die Minuten einzustellen. Danach haben Sie die erste Timergruppe erfolgreich eingestellt.

8. Drücken Sie erneut SET und das Symbol WOCHE beginnt zu blinken. Sie können nun einen zweiten Timer für den selben Tag oder einen anderen Tag einstellen. Wenn Sie zweiten Timer oder einen anderen Tag einstellen möchten, gehen sie wie eben beschrieben vor.

9. Nachdem Sie eine oder mehrere Gruppen programmiert haben, drücken Sie auf die TIME-Taste oder warten Sie mehr als 10 Sekunden, um die Einstellung des Wochentimers zu beenden.

Aktuellen Wochentag und Uhrzeit einstellen

Drücken Sie im eingeschalteten Zustand die Taste TIME, das Symbol [--] für die Stunde beginnt zu blinken. Drücken Sie [+] oder [-], um die aktuelle Stunde einzustellen. Drücken Sie die Taste SET und das Symbol [--] für die Minuten blinkt. Benutzen Sie die Taste [+] oder [-], um die Minute einzustellen. Drücken Sie die Taste SET und das Symbol WOCHE beginnt zu blinken. Drücken Sie [+] oder [-], um den aktuellen Wochentag einzustellen. Drücken Sie zur Bestätigung erneut auf SET.

So stellen Sie die Temperatur ein

Drücken Sie die Taste TEMP, um die Temperatureinstellung zu starten. Drücken Sie [^+] oider [-] , um die gewünschte Temperatur einzustellen. Drücken Sie zur Bestätigung auf SET.

Automatische Erkennung offener Fenster

Das Heizgerät verfügt über eine Funktion, die offene Fenster erkennt. Wenn das Heizgerät eingeschaltet ist (unabhängig vom Normalmodus oder Wochentimer-Modus), schaltet sich die Heizung automatisch aus, wenn die gemessene Temperatur innerhalb von 5 Minuten um 5 °C (oder mehr) fällt.

FEHLERSUCHE UND FEHLERBEHEBUNG

Wenn Ihr Heizgerät nicht funktioniert, befolgen Sie bitte diese Anweisungen:

• Vergewissern Sie sich, dass er Hauptschalter oder Ihre Sicherung ordnungsgemäß funktioniert.
• Vergewissern Sie sich, dass die Heizung angeschlossen ist und die Steckdose ordnungsgemäß funktioniert.
• Wenn der ON/OFF-Schalter in der Stellung ON nicht leuchtet, enden Sie sich an einen Fachbetrieb in Ihrer Nähe.

Hinweis: Wenn Sie weiterhin ein Problem mit Ihrem Heizgerät haben, versuchen Sie nicht das Gerät zu öffnen oder selbst zu reparieren. Dies kann zum Verlust der Garantie, zu Schäden oder Verletzungen führen. Wenden Sie sich an den Händler.

REINIGUNG UND PFLEGE

Schalten Sie das Heizgerät vor der Reinigung aus und lassen Sie es abkühlen. Trennen Sie die Stromzufuhr zum Gerät. Die Außenseite kann mit einem weichen, feuchten Tuch abgewischt und anschließend getrocknet werden. Verwenden Sie keine scheuernden Reinigungspulver oder Möbelpolitur, da dies die Oberfläche beschädigen kann.

Um das Heizgerät von der Wand zu lösen, öffnen Sie einfach die Schraubkappe und schrauben Sie die Schrauben ab. Wenn Sie die Heizung für einen kurzen Zeitraum nicht benutzen, ziehen Sie den Stecker. Wenn Sie das Gerät länger nicht benutzen, können Sie ihn von der Wand entfernen oder abdecken.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

KONFORMITÄTSERKLÄRUNG

C€

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

2009/125/EG (ErP)
