MANUAL DE USUARIO 44KMTC9 KICKER

Manual del Propietario | Espanol
Gabinete de torre KICKER MARINE

Los Sistemas de Torre Marina KMTC de Kicker son el modo perfecto deellar su musica a la marina o poteciar los entomas deportivos. Los sistemas KMTC9 y KMTC11 estan equipados con altavoces KICKER KM LED. Las carcasas ABS moldeadas por inyeccion estan tratadas con UV y son resistentes a las salpicaduras y a los fenomenos meteorologicos. Instale los Sistemas de Torre Marina KMTC en su embarcacion o de rienda suelta a su creatividad colocandolos en su cochera, en las barras antivuelco de su vehiculo 4x4 o Side by Side, o montandolos enequalier otro tipo de barras.

Modelo: KMTC9
Woofer [pulgadas, cm] 9, 23 11, 28
Controlador de compresor de bocina cargado [pulgadas,mm] 1, 25 1, 25
Diámetro de la bobina de voz del controlador de compresor [pulgadas,mm] 1-3/8, 35 1-3/8, 35
Material del como Titanio Titanio
Impedancia nominal [Ω] 4 4
Sensibilitidad [1 V, 1m] 92 dB 93 dB
Frecuencia de respusta [Hz]	20-20,000	20-20,000
Máximo manejo de potencia [Varios]	600	600
Manejo de potencia recomendado [Varios RMS]	150-300	150-300
Diámetro/ano de la carcasa [pulgadas, cm] 9-13/16, 24.9	11-7/8, 30.2
Profundidad de la carcasa [pulgadas, cm]	10-7/8, 27.7	12-11/16, 32.3
Altura de la carcasa (desde la parte inferior hasta la barra antivuelco) [pulgadas, cm]	11-9/16, 29.4	13-5/8, 34.6
Altura de la carcasa (parete superior del soporte hasta la parte inferior de la carcasa) [pulgadas, cm]	13-9/16, 34.4	15-9/16, 39.6
Paso alto [dB], a una Frequencia de [Hz]	12db/oct, 2,500 Hz	12db/oct, 2,500 Hz

INSTALLACION

IMPORTANTE: debe aplicar una capa delgada del compuesto antiagrarotante proportionado a TODOS los tumillos comprometidos antes de la instalacion.

Antes de comenzar: determine la ubicacion y colocacion del Sistema de Torre Marina KMTC en el tubo o caño en el que lo instalará. La separacion del Sistema de Torre Marina KMTC ofrecera un mejor rendimiento del estereo, y generalmente resulta preferible. Al determinar los meores lugarares para la instalacion, tengacuidado de notar该如何 abstaculo u obstruccion que pudiera complicar la instalacion del KMTC.

Tenga en cuenta el recorro de los cables del altovoz, ya que pueda influir en el lugar donde fi almente instalará los altavoces. Si traza el recorro del cable del altovoz de modo que atraviese el caño, realice una perforación de 9/16" en la barra para colocar un pasacables antes de realizar el montaje.

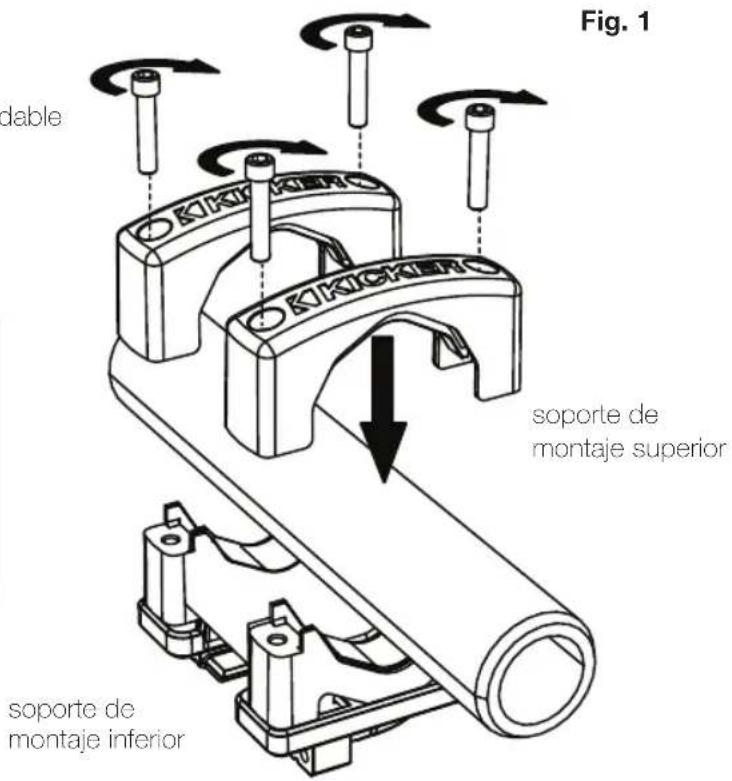

Paso 1: colocque los soportes de montaje inferiores KMTC alrededor del tubo o caño en el que los montará; bajo utilise los tomllos de性和 huela proportionsionados para asegurar los soportes de montaje superiores al ensamble del soporte. Utilice el時間 de tomllo que se adapte mejor a sus necessities. Ver Fig. 1.

tornillos de cabeza hueca de acero inoxidable (1/4" llave Allen - 5/16"-18 roscas)

Diametro de Longitud del la barra pero

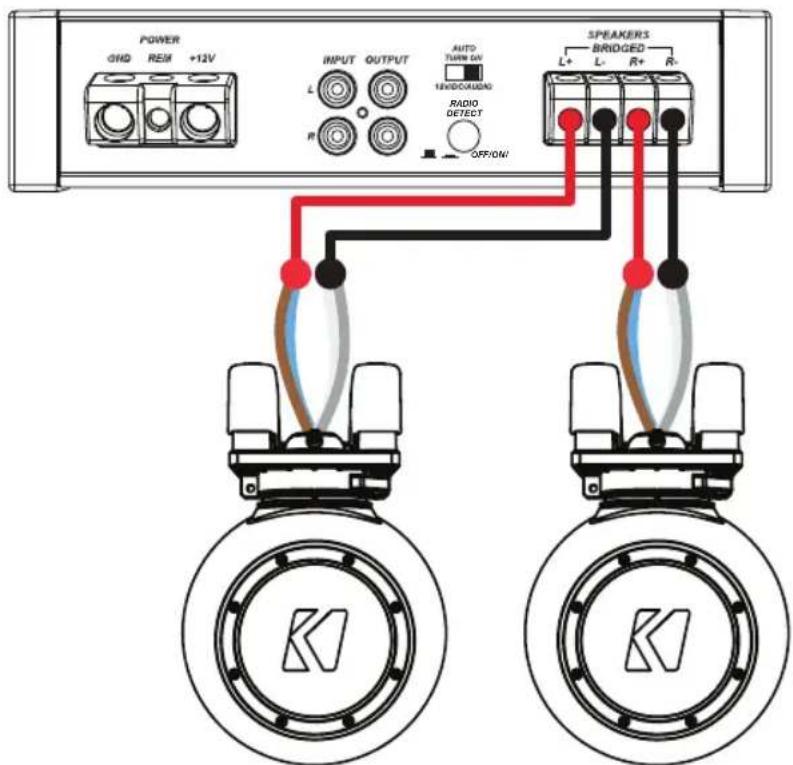

Paso 2: conecte los cables del altoz y del tweeter a su unidad fuente o amplificador. KICKER le recomienda soldar las conexiones y asegurarlas con termorretracción.

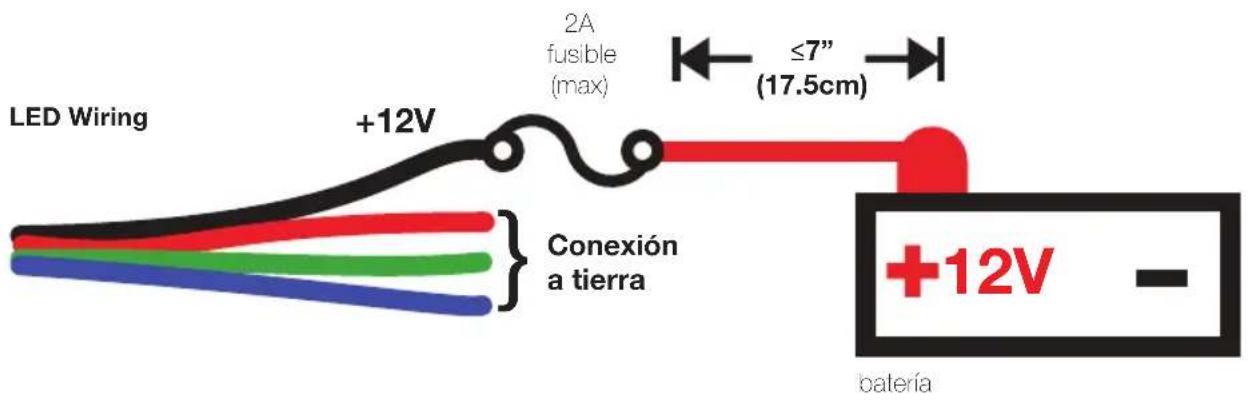

Al realizar la instalacion eletrica permanente de la ilumination RGB, el cable negro es +12V , y los cables rojo, verde y azul son a tierra. Empalme y combine los cables a tierra para producir un color diferente. Hay siete colocores disponibles, según su confi Guración del cableado. KICKER le recomienda usar el controlador de ilumination KMLC (se vendé por分开) para Obtener más-colored, patrones y efectos especiales.

Negro: +12 V Rojo: a tierra Verde: a tierra Azul: a tierra

Azul transparente: Altavoz + Gris transparente: Altavoz -

Cobre: Bocina tweeter + Plateado: Bocina tweeter -

Aunque esta conectado en paralelo, el cruce pasivo da como resultado una impedancia final de 4

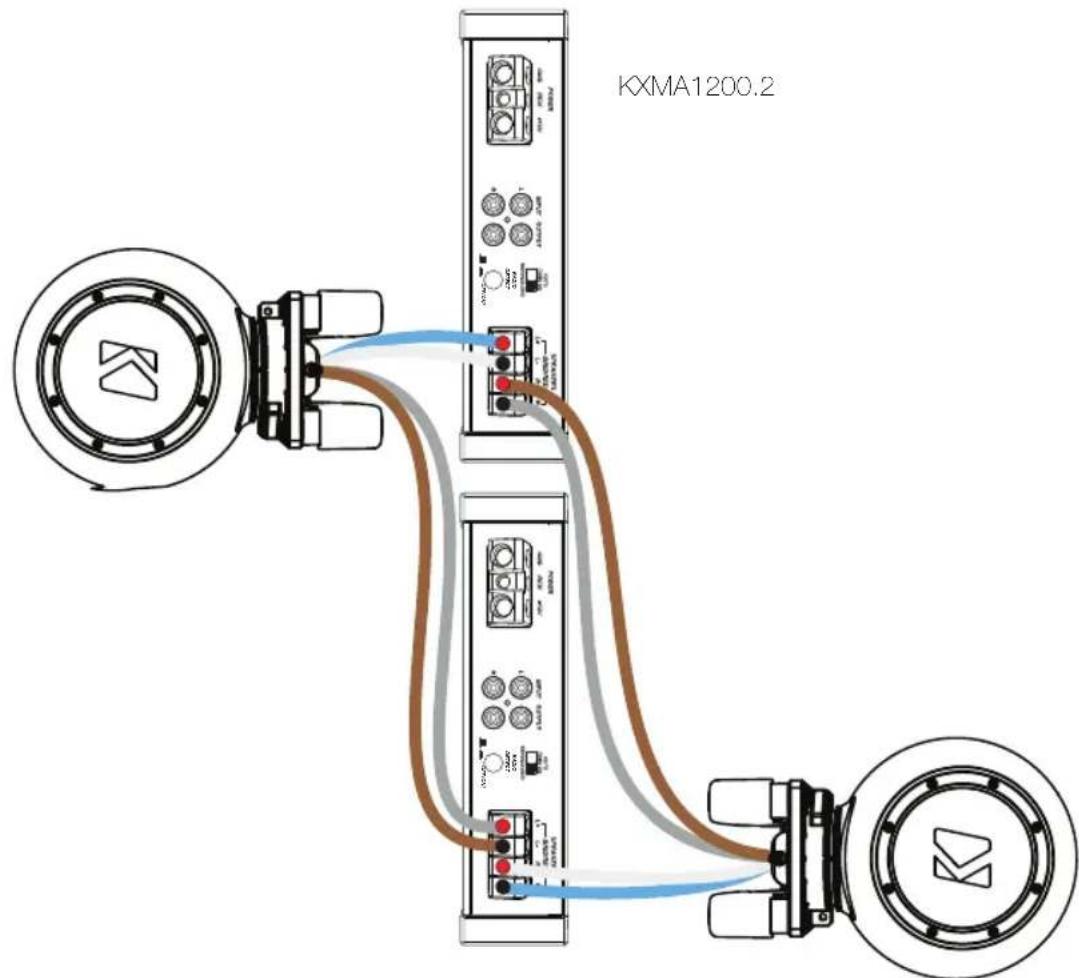

KXMA1200.2

BI-AMP

4 ohmios

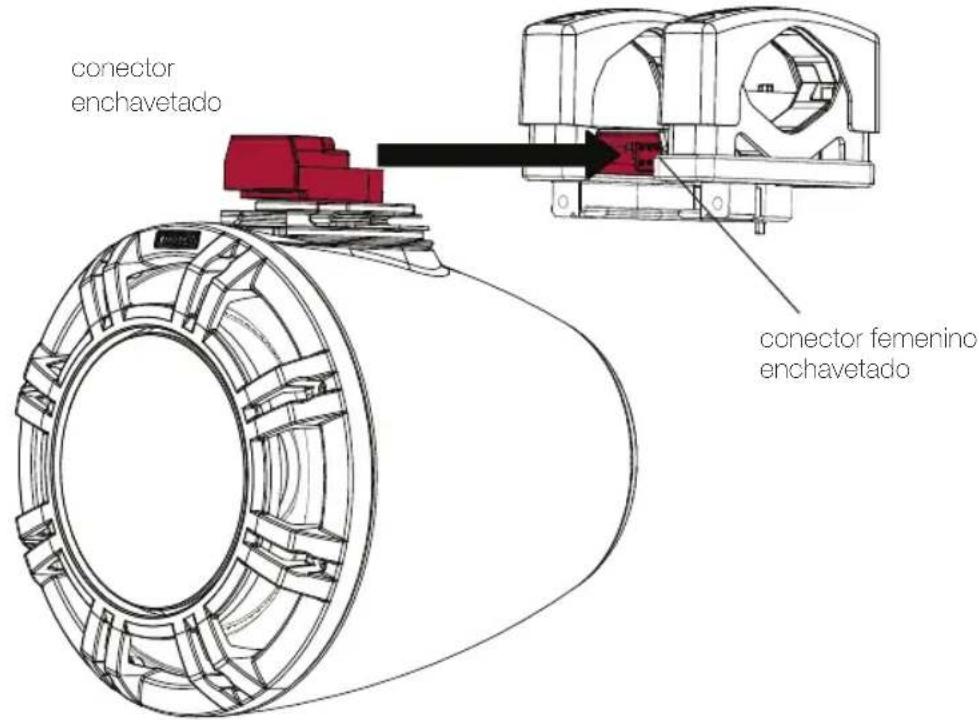

Paso 3: instale el conector enchavetado del ensamblaje articulado del altovoz KMTC en el conector hembra enchavetado del ensamble del soporte. El frente del conector enchavetado debe empotrarse en el conector hembra enchavetado.

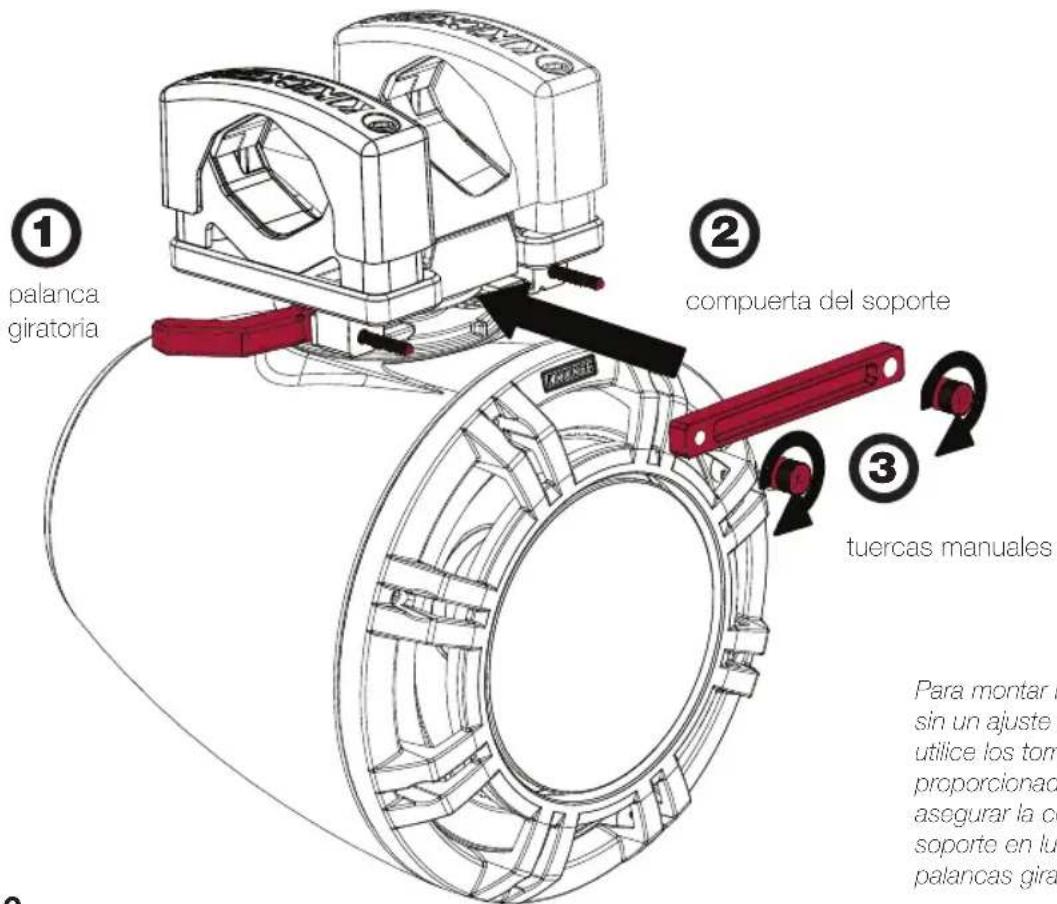

Paso 4: instale las dos palancas giratorias y regulables de modo que queden flojas (abiertas) cuando la palanca está paralela al tubo. Luego asegure la compuerta del soporte a la carcasa utilizing las tuercas manuales proportionsadas. Cuando las palancas giratorias estén fi jadas en su lugar, o cerradas, el ensamblaje rotatorio del soporte quedará sujejo fi rimiento. Con las palancas giratorias abiertas, fi naliese asegurar fi rimiento ambassadoras tuercas manuales. Es possible que deba volver a ajustar una luego de ajustar la另一边.

Para montar la carcasa sin un ajuste articulado, utilise los tumillos Allen proportionsionados para asegurar la compuya del soporte en lugar de las palancas giratorias.

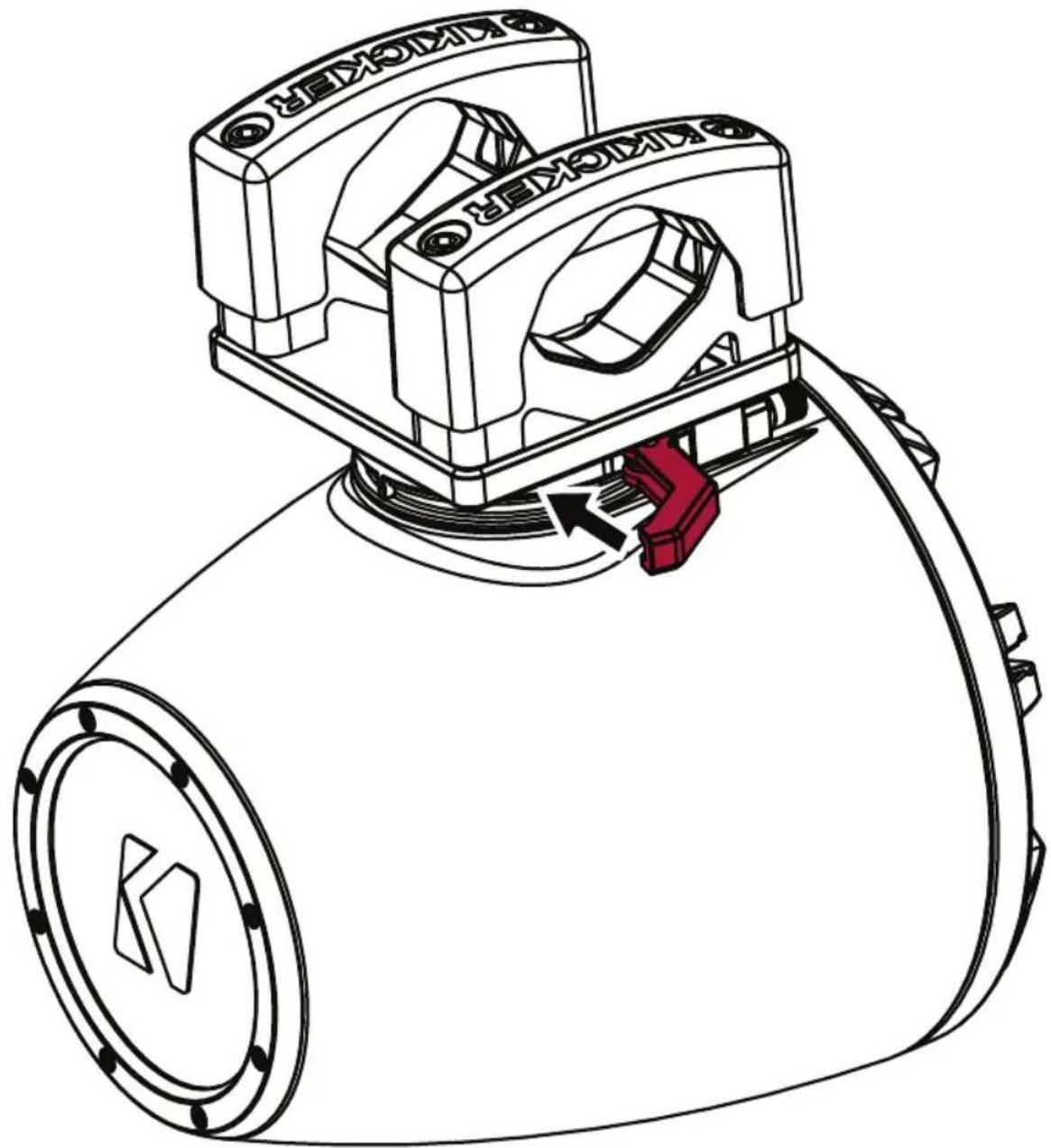

Paso 5: asegürese de que la carcasa está asegurada augmentando la tensión de las tuercas manuales de la palanca giratoria susujetas a las palancas giratorias. Cuando las palancas giratorias estén cerradas, el Sistema de Torre Marina KMTC quedará fi Jo en su lugar. Cuando estén abiertas, podra regular la orientación rotando el ensamblaje hacer la izquierda o derecha. Cuando esté conforme con la orientación, ciere las palancas giratorias para fi jar la carcasa en su lugar. Si la carcasa no está fi jada de manera sui fi cientemente fi rme, ajuste las tuercas manuales.

Comuniquee con su concessionario o distribuidor KICKER internacionl para obtener informacion sobre procedimentos especifi cos relacionados con las normas de garantia de su pais.

ADVERTENCIA: Los excitadores KICKER son capaces de produir niveles de sodido que pueda darar permanentemente el oido. Subir el volumen del systema hasta un nivel que produzca distorsion es mas dañino para el oido que esuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sodido es muy fuerte y que pueda darar permanente el oido. Sea precavido cuando controlle el volumen.

La frase "combustible para vivir la vida Livin' LoudTM a todo volumen" se refiere al entusiasmo por la vida que lamarca KICKER de estereos de automovil representa y a la recomendacion a nuestros clients de que vivan lo mayor possible ("a todo volumen") en todo sentido. La linea de alavoces y amplificadores KICKER es la mayor del mercado de audio de automoviles y por lo tanto representa el "combustible" para vivir a todo volumen en el area de "estereos de automovil" de la vida de nuestros clients. Recomendamos a todos nuestros clientes que obedezan todas las reglas y reglamentos locales sobre ruido en cuando a los niveles legales y apropiados de audicion fuera del vehiculo.
