44KMTC9 - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur pour tour aquatique (Marine Tower Speaker)
Marque	Kicker
Modèle	44KMTC9 (KMTC9)
Diamètre du haut-parleur de graves	9 pouces (23 cm)
Type de tweeter	Compression à pavillon de 1 pouce (25 mm)
Diamètre de la bobine acoustique (tweeter)	1-3/8 pouces (35 mm)
Matériau de la coupole	Titane
Impédance nominale	4 ohms
Sensibilité	92 dB (1W/1m)
Réponse en fréquence	20 Hz - 20 kHz
Puissance maximale	600 Watts
Puissance RMS recommandée	150 - 300 Watts
Filtre passe-haut	12 dB/octave à 2500 Hz
Dimensions du boîtier (largeur)	24,9 cm
Profondeur du boîtier	27,7 cm
Hauteur du boîtier (sans support)	29,4 cm
Hauteur totale (avec support)	34,4 cm
Matériau du boîtier	ABS moulé par injection anti-UV
Résistance aux intempéries	Éclaboussures et conditions climatiques difficiles
Éclairage LED	RVB intégré, nécessite 12 V CC
Utilisation recommandée	Bateaux, 4×4, SSV, garages
Installation	Sur arceaux (tuyaux) avec supports fournis
Contenu de l'emballage	Haut-parleur, supports de montage, visserie, composé antigrippant
Sécurité	Avertissement : niveaux sonores élevés pouvant endommager l'ouïe
Entretien	Nettoyer avec un chiffon doux et humide

FOIRE AUX QUESTIONS - 44KMTC9 KICKER

Comment installer le haut-parleur 44KMTC9 sur un arceau ?

Suivez les étapes du manuel : appliquez d'abord une fine couche de composé antigrippant sur toutes les fixations filetées. Positionnez les supports de montage inférieurs autour du tube, fixez les supports supérieurs avec les vis à tête creuse fournies. Branchez les fils du haut-parleur et du tweeter à votre ampli. Enfin, insérez le connecteur à clavette dans la douille et verrouillez avec les leviers pivotants.

Quelle est la puissance d'amplificateur recommandée pour ce haut-parleur ?

La puissance RMS recommandée est de 150 à 300 Watts par canal. La puissance maximale est de 600 Watts. Utilisez un ampli capable de délivrer cette puissance sous une impédance de 4 ohms.

Comment connecter l'éclairage LED RVB intégré ?

Le fil noir est le +12 V, les fils rouge, vert et bleu sont mis à la terre. Pour obtenir différentes couleurs, épissez et combinez les fils de terre. Pour plus d'effets, utilisez le régulateur d'éclairage KMLC (vendu séparément).

Ce haut-parleur est-il résistant à l'eau ?

Oui, le boîtier en ABS moulé par injection est anti-UV, résistant aux éclaboussures et aux conditions climatiques difficiles. Il convient parfaitement pour une utilisation marine en extérieur.

Puis-je utiliser ce haut-parleur avec un ampli stéréo classique ?

Oui, le câblage en parallèle donne une impédance finale de 4 ohms par haut-parleur. Assurez-vous que votre ampli est stable en 4 ohms et peut délivrer la puissance recommandée.

Comment régler l'orientation du haut-parleur après installation ?

Desserrez les leviers pivotants (ouvrez-les), puis faites pivoter l'ensemble vers la gauche ou la droite. Une fois l'orientation souhaitée, fermez les leviers pour verrouiller le boîtier en place. Si nécessaire, resserrez les écrous papillon.

Que faire si le son est déformé ou saturé ?

Réduisez immédiatement le volume. Vérifiez les connexions des fils et assurez-vous que l'ampli ne dépasse pas la puissance RMS recommandée. Un niveau sonore avec distorsion audible peut endommager l'ouïe et les haut-parleurs.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble de haut-parleur de calibre approprié (14 à 12 AWG recommandé). Kicker recommande de souder les connexions et de les protéger avec une gaine thermorétractable pour une fiabilité optimale.

Y a-t-il un filtre passe-haut intégré ?

Oui, le haut-parleur intègre un filtre passe-haut à 12 dB/octave à 2500 Hz, ce qui protège le tweeter et optimise la réponse en fréquence.

Où puis-je trouver des pièces de rechange ou accessoires ?

Contactez votre revendeur ou distributeur Kicker agréé. Pour les accessoires comme le contrôleur d'éclairage KMLC, ils sont vendus séparément.

MODE D'EMPLOI 44KMTC9 KICKER

Manuel d'utilisation | Francaise Boitiers pour haut parleurs verticaux KICKER MARINE

Distributeur KICKER agreé :

Date d'achat :

Numero de série :

Les systèmes pour tour aquatique KMTC de KICKER sont les solutions ideales pour emmener toute musique dans les environnementes de sports aquatiques et de sports motorisés. Les modèles KMTC9 et KMTC11 sont équipés de haut-parleurs LED KM de KICKER. Les boîtiers ABS moulés par injection sont anti-UV, résistants aux éclaboussures et aux conditions climatiques diffici ciles. Installez les systèmes pour tour aquatique KMTC sur votre bateau, ou soyez créé en installant une paire dans votre garage, sur votre 4x4 ou sur les arceaux de votre SSV, ou tout autre installation à arceaux.

Modèle: KMTC9 KMTC11

Haut-parleur de graves [pouces, cm] 9, 23 11, 28

Moteur de compression à pavillon [pouces, mm] 1, 25 1, 25

Diametre de la bobine acoustique du

mateur de compression [pouces, mm] 1-3/8, 35 1-3/8, 35

Matériau de la coupole Titane Titane

Impedance nominale [O] 4 4

Sensibilité [1 W, 1 m] 92 dB 93 dB

Réponse en fréquence [Hz] 20-20,000 20-20,000

Puisance maximale [Watts] 600 600

Recommandée Manipulation de puissance [Watts RMS] 150-300 150-300

Diametre/largeur du boitier [pouces, cm] 9-13/16, 24,9 11-7/8, 30,2

Profondeur du boftier [pouces, cm] 10-7/8, 27,7 12-11/16, 32,3

Hauteur du boitier (depuis le bas de l'arceau) [pouces, cm] 11-9/16, 29.4 13-5/8, 34.6

Hauteur du boitier (du haut du support au bas du boitier) [pouces, cm] 13-9/16, 34,4 15-9/16, 39,6

Filtre passe-haut [dB], a fréquence [Hz] 12 db/oct., 2500 12 db/oct., 2500

INSTALLATION

IMPORTANT : il est impératif d'appliquer une mince couche du composé antigrippant fourni sur TOUTES les fi xations fi letées avant toute installation.

Avant de commencer :CHOISSEZ I'EMPLACEMENT et la position du systeme pour tour aquatique KMTC (Marine Tower System) sur le tuyau ou arceau sur lequel vous souhaitez l'installer. La repartition des element du systeme KMTC (Marine Tower System) permettra d'obtenir deicieles performances acoustiques, et c'est generalement ce qui est recommandé. Pour couver les meilleurs endroits ou installer votre système, assurez-vous qu'il n'y ait pas d'obstacles qui pourrait gener l'installation du KMTC. Pensez au cheminement de vos cables de haut-parleur car cela peut afferter leur emplacement final. Si vous choisissez de faire passer les cables à travers un tuyau, percez un trou de diamètre 9/16 de pouces dans la barre en prévision d'un passcable avant de commencer l'instation.

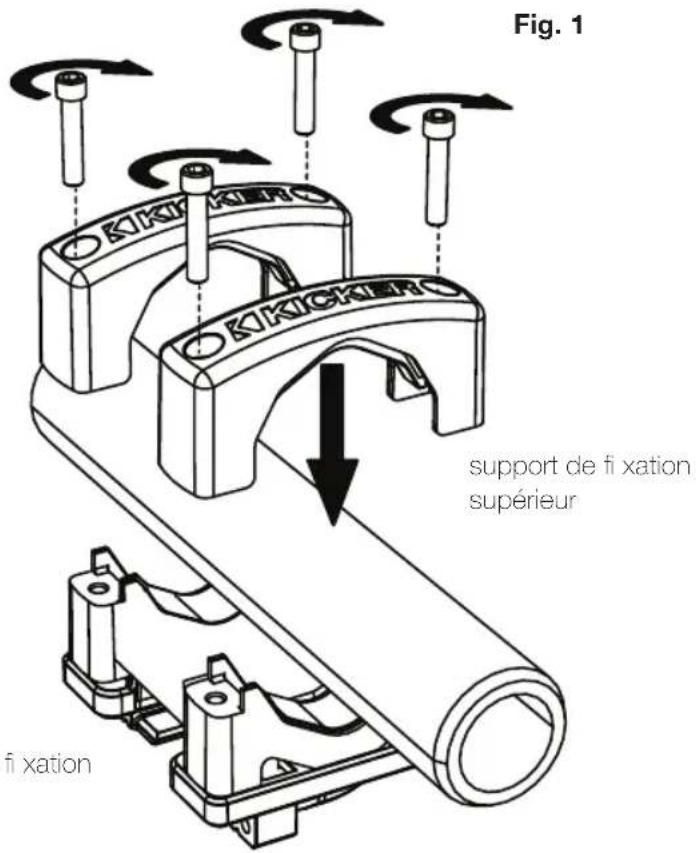

Étape 1: positionnez les supports de montage inférieurs du KMTC autour du tube ou de l'arceau sur lequel il sera installé, et utilisez les vis à tete creuse foumies pour fi xer les supports de montage supérieurs à l'ensemble support. Utilisez la taile de vis la plus appropriée à votre installation. Voir Fig. 1.

vis à tête creuse en acier inoxydable (cle Allen 1/4" - fi letage 5/16"-18)

dimensions en pouces

Diametre longueur de la barre du boulon

Fig. 1

Etape 2: branchez les fils du haut-parleur et du tweete à votre ampli ou à votre source principale. KICKER recommande de souder les connexions et de les sécuriser à l'aide d'une gaine thermoretractable.

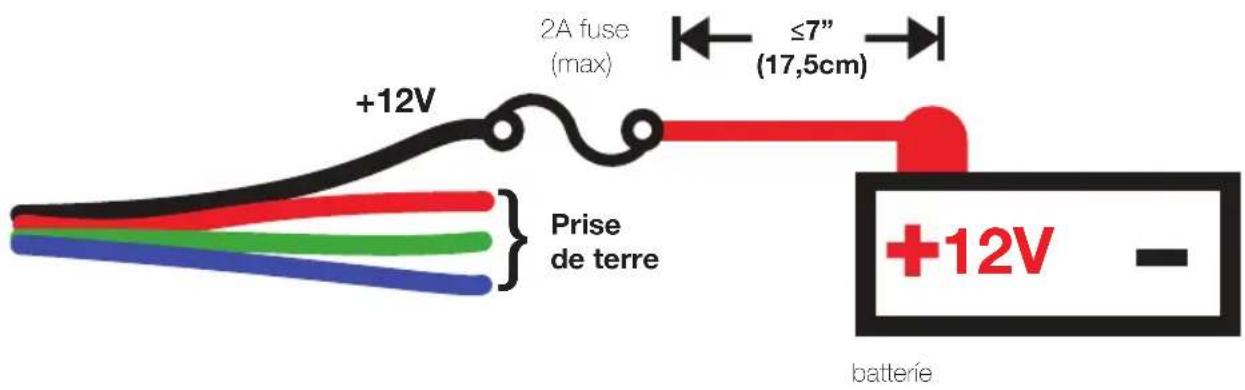

Lorsque vous connectez votre éclairage RVB, le fi I noir est à +12 V et les fi Is rouge, vert et bleu sont mis à la terre. Epissez et combiniez les fi Is de la terre pour obtaining une couleur différente. Sept fouleurs sont disponibles, en fonction de la confi guration de votre cablage. KICKER recommancedutiliser le regulateur d'éclairage KMLC (vendu séparation) pour Obtir plus de couleurs, de motifs et d'effets spéciaux.

Noir: +12 V Rouge: terre Vert: terre Bleu: terre

Bleu transparent : haut-parleur + Gris transparent : haut-parleur -

Cuivre : tweeter pavillon + Argent : tweeter pavillon -

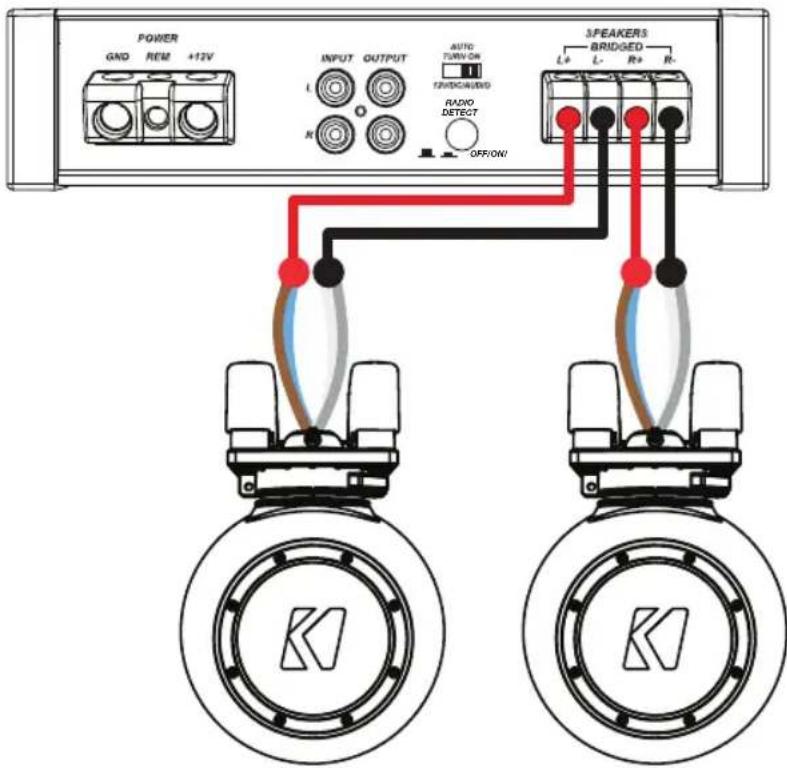

FONCTIONNEMENT STÉRÉO

4 ohms

Bien que cable en parallele, le crossover passif se traduit par une impedance fi nale de 4 Ω.

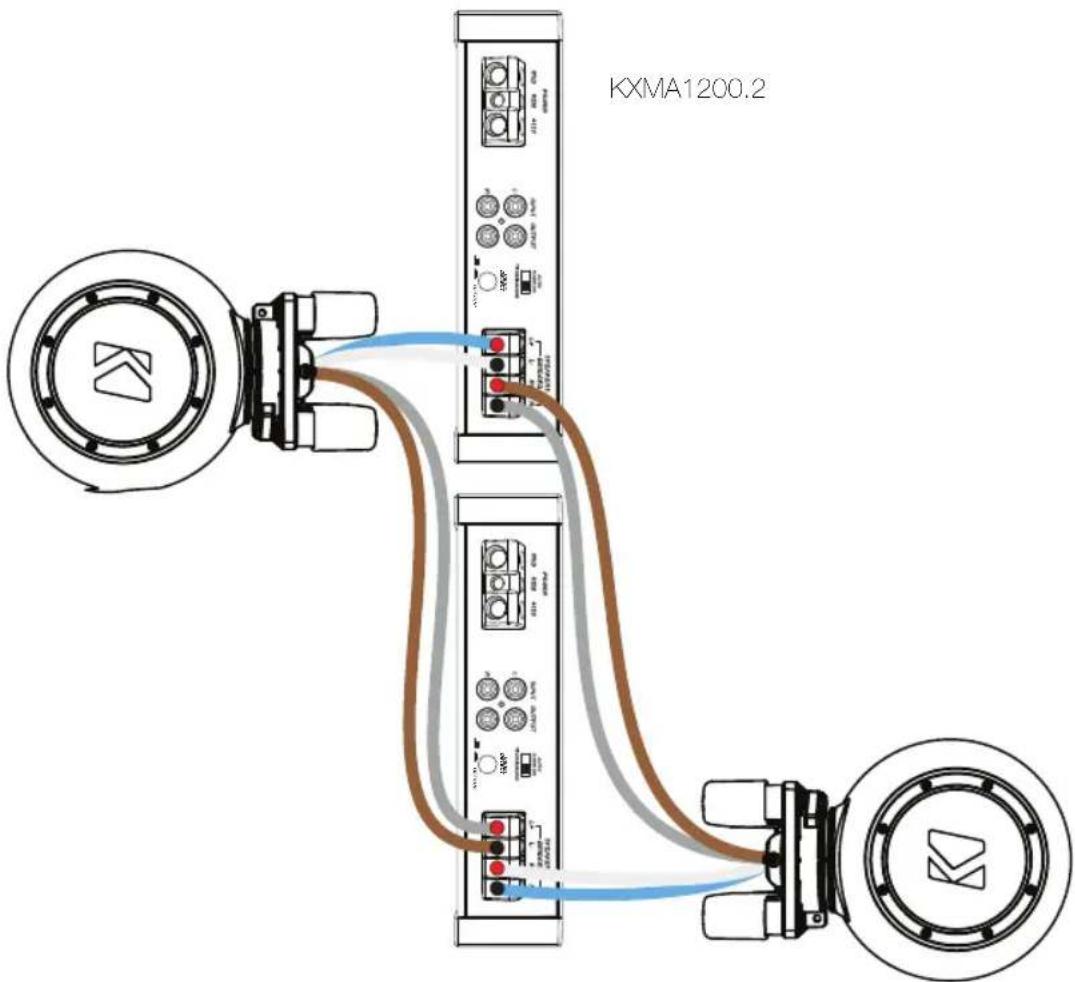

KXMA1200.2

BI-AMP

4 ohms

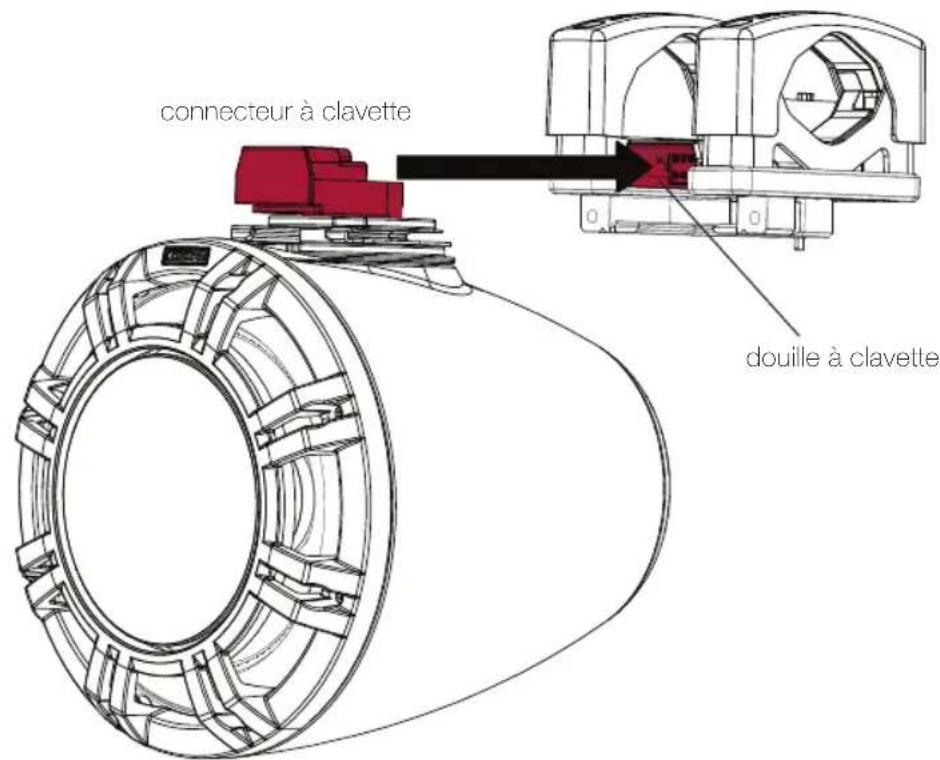

Étape 3: installez le connecteur à clavette de l'assemblage pivotant de l'enceinte KMTC dans la douille à clavette de l'ensemble articulé. L'avant du connecteur à clavette doit être aligné avec la douille.

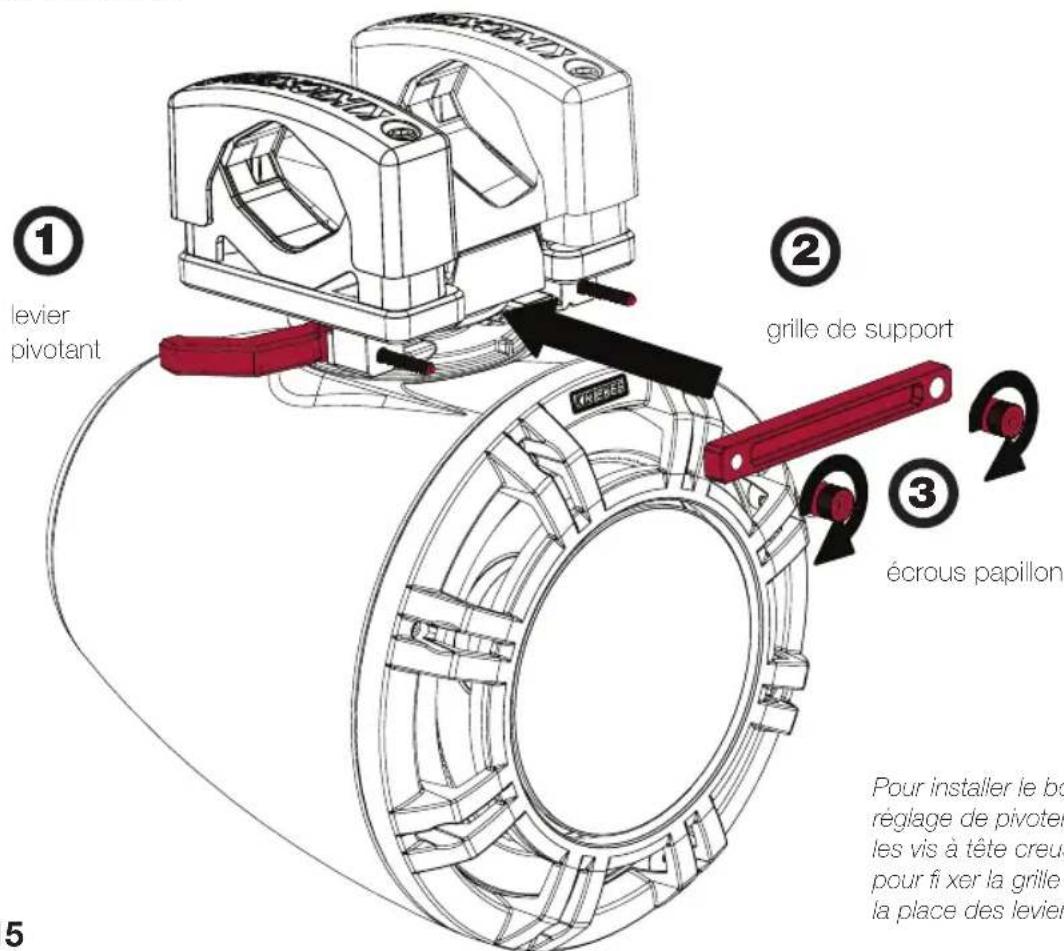

Étape 4: installez les deux leviers pivotants, desserrez-les (ouvert) lorsquils sont parallètes au tuyau, et fixez la grille de support au bottier à l'aide des écrous papillon fournis. Lorsque les leviers pivotants sont bien en place, ou fermés, le support de l'ensemble pivotant sera fermement serré. Tout en maintainant les leviers ouverts, terminez en fi xant fermement les deux écrous papillon. Vous devrez peut-être resserrer l'un après avoir serré l'autre.

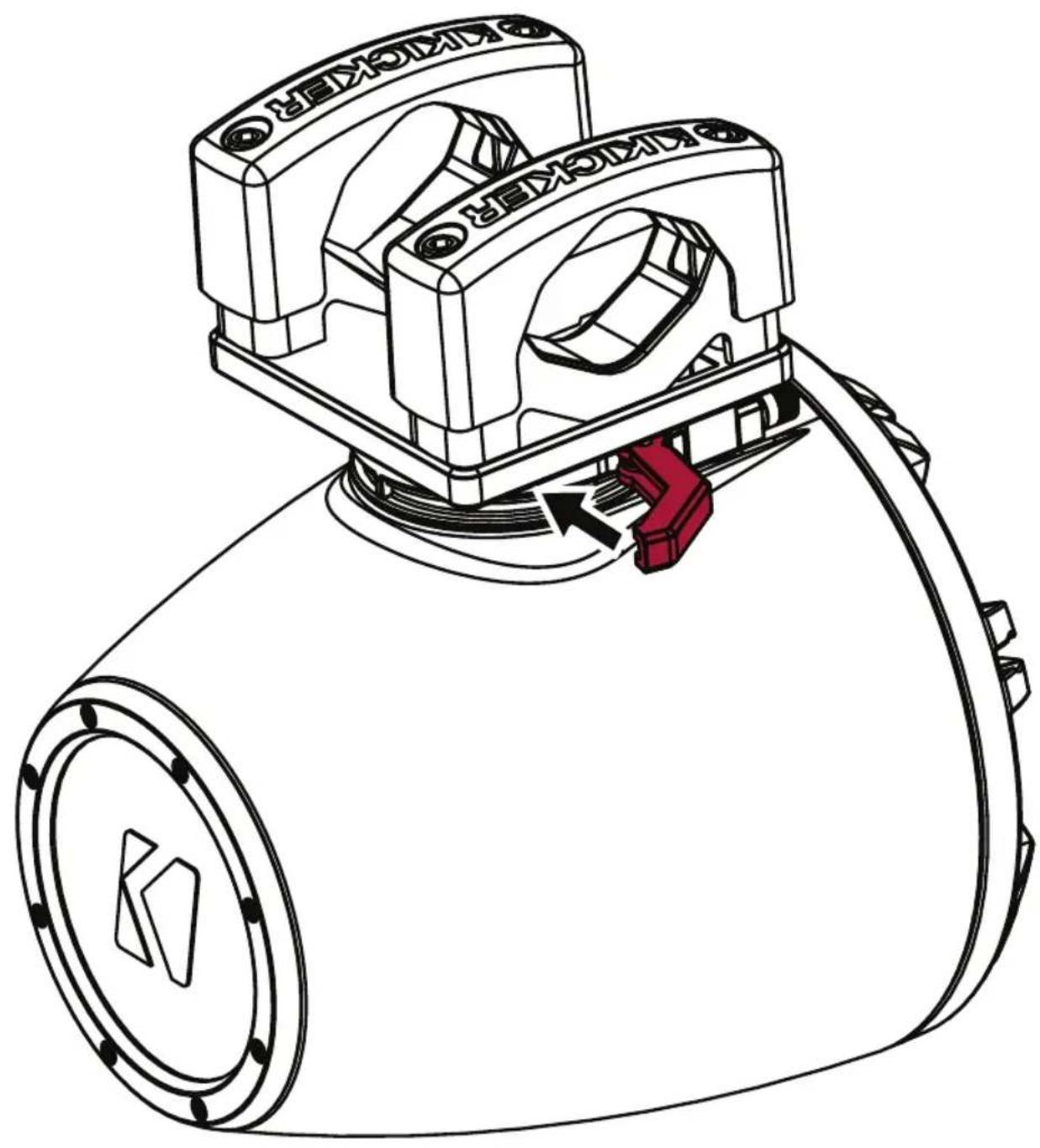

Étape 5: assurez-vous que le boîtier soit fermement fixé en augmentant la tension des écrous à bille du levier pivotant fi xés aux leviers de pivotement. Lorsque les leviers pivotants sont fermés, le système KMTC (Marine Tower System) devrait être correctement verrouillé. Lorsqu'ils sont ouverts, vous pouvez modifier l'orientation en faisant pivoter l'ensemble vers la gauche ou la droite. Si vous étés satisfait de l'orientation, fermez les leviers pour verrouiller le boîtier en place. Si le boîtier n'est pas suffiSAMMENT fixé, resserrez les écrous papillon.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produit des niveaux sonores pouvant endommager l'oule de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau présontant une distorsion audible endommage davantage l'oule que l'écoute d'un système sans distorsion au même volume. Le seul de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oule de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L'expression " carburant pour vivre plein pot " fait referece au dynamisme de la marque KICKER d'equipements audio pour vehicules et a pour but d'encourager nos clients a faire le maximum (" vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs KICKER sont les meilleurs dans le domaine des equipments audio et representent donc pour nos client le " carburant pour vivre plein pot " dans l'aspect " installation audio de vehicule " de leur vie. Nous encourageons tous nos clients a respecter toutes les lois et reglementations locales relatives aux niveaux soncres acceptablos à l'extérieur dos viconulos.
