Produkttyp	Lautsprecher für Wasserturm (Marine Tower Speaker)
Marke	Kicker
Modell	44KMTC9 (KMTC9)
Durchmesser des Tieftöners	9 Zoll (23 cm)
Hochtontyp	Kompressions-Horn-1-Zoll (25 mm)
Durchmesser der Schwingspule (Hochton)	1-3/8 Zoll (35 mm)
Kalottenmaterial	Titan
Nennimpedanz	4 Ohm
Empfindlichkeit	92 dB (1W/1m)
Frequenzgang	20 Hz - 20 kHz
Maximale Leistung	600 Watt
Empfohlene RMS-Leistung	150 - 300 Watt
Hochpassfilter	12 dB/Oktave bei 2500 Hz
Gehäuseabmessungen (Breite)	24,9 cm
Gehäusetiefe	27,7 cm
Gehäusehöhe (ohne Halterung)	29,4 cm
Gesamthöhe (mit Halterung)	34,4 cm
Gehäusematerial	UV-beständiges Spritzguss-ABS
Wetterbeständigkeit	Spritzwasser- und raue Wetterbedingungen
LED-Beleuchtung	Integriertes RGB, benötigt 12 V DC
Empfohlene Verwendung	Boote, 4×4, SSV, Garagen
Installation	An Überrollbügeln (Rohren) mit mitgelieferten Halterungen
Packungsinhalt	Lautsprecher, Montagehalterungen, Schrauben, Antiseize-Verbindung
Sicherheit	Warnung: Hohe Schallpegel können das Gehör schädigen
Wartung	Mit einem weichen, feuchten Tuch reinigen

Häufig gestellte Fragen - 44KMTC9 KICKER

Wie installiere ich den Lautsprecher 44KMTC9 an einem Überrollbügel?

Folgen Sie den Schritten im Handbuch: Tragen Sie zuerst eine dünne Schicht Antiseize-Verbindung auf alle Gewindebefestigungen auf. Positionieren Sie die unteren Montagehalterungen um das Rohr, befestigen Sie die oberen Halterungen mit den mitgelieferten Innensechskantschrauben. Schließen Sie die Drähte des Lautsprechers und des Hochtöners an Ihren Verstärker an. Stecken Sie schließlich den Stecker in die Buchse und verriegeln Sie ihn mit den Schwenkhebeln.

Welche Verstärkerleistung wird für diesen Lautsprecher empfohlen?

Die empfohlene RMS-Leistung beträgt 150 bis 300 Watt pro Kanal. Die maximale Leistung beträgt 600 Watt. Verwenden Sie einen Verstärker, der diese Leistung bei einer Impedanz von 4 Ohm liefern kann.

Wie schließe ich die integrierte RGB-LED-Beleuchtung an?

Das schwarze Kabel ist +12 V, die Kabel rot, grün und blau sind geerdet. Um verschiedene Farben zu erhalten, verbinden und kombinieren Sie die Erdungskabel. Für weitere Effekte verwenden Sie den Lichtregler KMLC (separat erhältlich).

Ist dieser Lautsprecher wasserdicht?

Ja, das Gehäuse aus Spritzguss-ABS ist UV-beständig, spritzwassergeschützt und für raue Wetterbedingungen geeignet. Es ist ideal für den maritimen Außeneinsatz.

Kann ich diesen Lautsprecher mit einem normalen Stereo-Verstärker verwenden?

Ja, die Parallelschaltung ergibt eine Endimpedanz von 4 Ohm pro Lautsprecher. Stellen Sie sicher, dass Ihr Verstärker bei 4 Ohm stabil ist und die empfohlene Leistung liefern kann.

Wie stelle ich die Ausrichtung des Lautsprechers nach der Installation ein?

Lösen Sie die Schwenkhebel (öffnen Sie sie), drehen Sie dann die Einheit nach links oder rechts. Wenn die gewünschte Ausrichtung erreicht ist, schließen Sie die Hebel, um das Gehäuse zu arretieren. Ziehen Sie bei Bedarf die Flügelmuttern nach.

Was tun, wenn der Ton verzerrt oder übersteuert ist?

Reduzieren Sie sofort die Lautstärke. Überprüfen Sie die Drahtverbindungen und stellen Sie sicher, dass der Verstärker die empfohlene RMS-Leistung nicht überschreitet. Ein hörbar verzerrter Schallpegel kann Gehör und Lautsprecher schädigen.

Welches Kabel sollte ich für den Anschluss verwenden?

Verwenden Sie ein Lautsprecherkabel mit geeignetem Querschnitt (14 bis 12 AWG empfohlen). Kicker empfiehlt, die Verbindungen zu löten und mit Schrumpfschlauch zu schützen, um optimale Zuverlässigkeit zu gewährleisten.

Ist ein Hochpassfilter integriert?

Ja, der Lautsprecher verfügt über einen Hochpassfilter mit 12 dB/Oktave bei 2500 Hz, der den Hochtöner schützt und den Frequenzgang optimiert.

Wo finde ich Ersatzteile oder Zubehör?

Kontaktieren Sie Ihren autorisierten Kicker-Händler oder -Vertrieb. Zubehör wie der Lichtregler KMLC ist separat erhältlich.

BEDIENUNGSANLEITUNG 44KMTC9 KICKER

Benutzerhandbuch | Deutsch KICKER MARINE Can-Gehäuse

Autorisierter KICKER-Handler:

Kaufdatum:

Seriennummer:

Die KICKER KMTC Marine Tower Systeme sind die perfekte Lösung, wenn Sie Ihr Musik auf dem Wasser oder beim Motorsport genießen möchten. Die Systeme KMTC9 und KMTC11 sind mit den KICKER KM LED-Lautsprechem bestückt. Die spritzgegossenen ABS-Gehäuse sind UV-beständig, spritzwassergeschützt und witterungsbeständig. Nutzten Sie die KMTC Marine Tower Systeme auf Ihr Boot oder in Ihr Garage. Lassen sie ihrer Kreativität darauf freiern Lauf. Sie konnen die Systeme in Ihr Allradfahrzeug, auf Überollbügen in oder überall dort anbringen, wo sie an Stangen montiert werden konnen.

Model:	KMTC9
Tiefftern [Zoll, cm] 9, 23 11, 28
Hom + Druckkammertreiber [Zoll, mm] 1, 25 1, 25
Druckkammertreiber Schwingspule
Durchmesser [Zoll, mm] 1-3/8, 35 1-3/8, 35
Dom-Material	Titan
Nennimpedanz [Ω] 4 4
Empfändlichkeit [1 W, 1 m] 92 dB 93 dB
Frequenzgang [Hz] 20-20.000	20-20.000
Spitzenbelastbarkeit [Watt]	600	600
Empfohlene Veränderleistung [Watt RMS]	150-300	150-300
Gehäusedurchmesser/-breite [Zoll, cm]	9-13/16, 24,9	11-7/8, 30,2
Gehäusetiefe [Zoll, cm]	10-7/8, 27,7	12-11/16, 32,3
Gehäusehöhe (von der Unterseite des Überrollbögels) [Zoll, cm]	11-9/16, 29,4	13-5/8, 34,6
Gehäusehöhe (Von der Oberseite der Halterung bis zum Gehäuseboden) [Zoll, cm]	13-9/16, 34,4	15-9/16, 39,6
Hochpass [dB], bei Frecenz [Hz]	12 db/oct, 2.500	12 db/oct, 2.500

INSTALLATION

WICHTIG: Sie müssen vor der Installation eine dūnne Schicht des mitgelieferten Schutzmittels auf ALLE Befestigungselemente mit Gewinde auftragen.

Bevor Sie beginnen: Bestimmen Sie die Position an der Stange oder dem Rohr, wo das KMTC Marine Tower System befestigt werden soll. Sie sollen den KMTC Marine Tower Systeme vorzugsweise weiter auseinander platzieren, damit die Stereowiedergabe better zur Geltung kommt. Achten Sie bei der Montageposition auf Hindernisse, die die Installation des KMTC-Systems erschweren konnten.itte beachten Sie auf die Verlegung Ihrer Laufsprecherkabel, da dies die Platierung Ihrer Boxen beeinflussen kann. Wenn Sie das Laufsprecherkabel durch ein Rohr führen, bohren Sie vor der Montage ein 9/16 Zoll groBes Loch in die Schiene fur eine Kabeldurchführung.

Schritt 1: Positionieren Sie die unteren KMTC-Montagehalterungen um das Rohr oder die Stange, wo sie befestigt werden sollen und befestigen Sie dann die oberen Montagehalterungen mit den mitgelieferten Inbusschrauben an der Halterungsbaugruppe. Verwenden Sie die für ihre Anwendung am besten geeignete Schraubengröbe. Siehe Abb. 1.

Edelstahl-Zylinderschrauben (1/4 ZollInbusschlüssel - 5/16 Zoll-18-Gewinde)

MaBe in zoll

Rohrdurch-Messer Schraubenlange

Schritt 2: Verbinden Sie den Lautspecher und die Hochtöner mit ihrer Quellgerät oder Verständer. KICKER empf hielt, die Anschlasse zu loten und mit einem Schrumpfschlauch zu sichem.

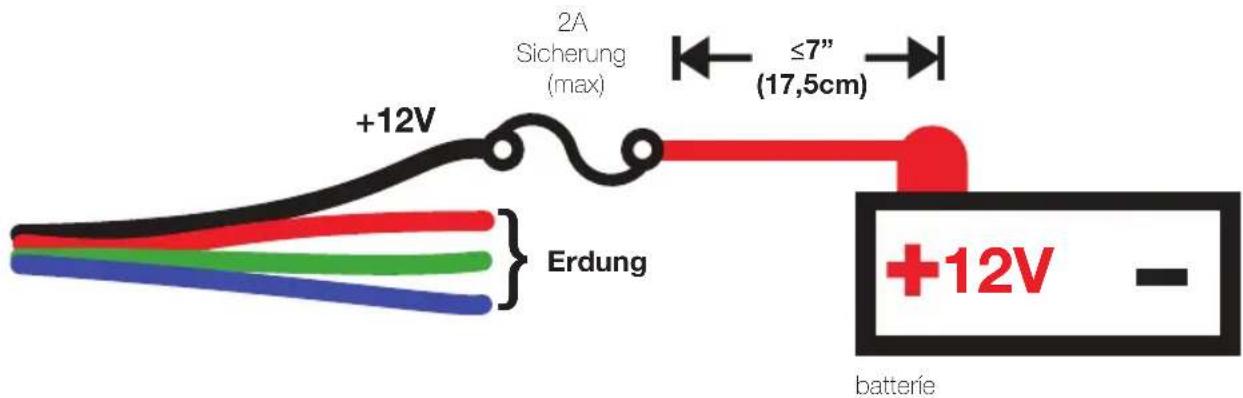

Wenn die RGB-Beleitung fest verkabelt wird, ist das schwarzke Kabel +12V und sind die roten, grünen und blauen Kabel geordet. Spleiben und kombinierten Sie die Erdungsdrähte, um eine andere Farbe zu erhalten. Abhängig von ihrer Verdrahtungskonf guration sind sieben Farben verfügbar. KICKER empfält die Verwendung des KMLC-Beleitungssupporters (separat erhält) für mehr Farben, Muster und Spezialeffekte.

Schwarz: +12 V Rot: Erdung Grün: Erdung Blau: Erdung

Transparentes Blau: Lautsprecher + Transparentes Grau: Lautsprecher -

Kupfer: Hornhochtöner, + Silber: Hornhochtöner -

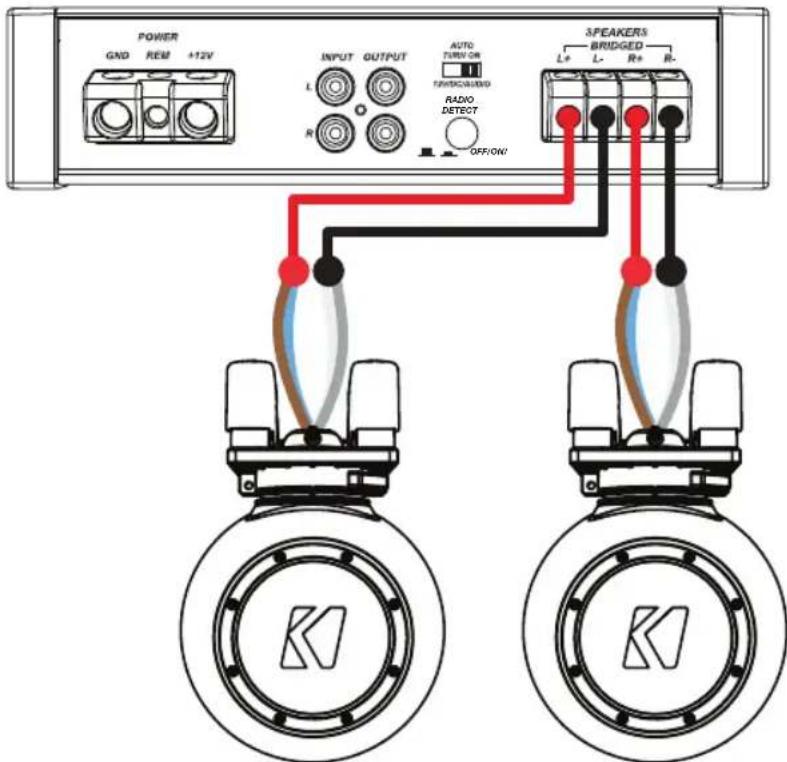

STEREO-BETRIEB

4 ohms

Obwohl parallel verdrahtet, fuhrt die passive Frequenzwiele zu einer Endimpedanz von 4 Ω.

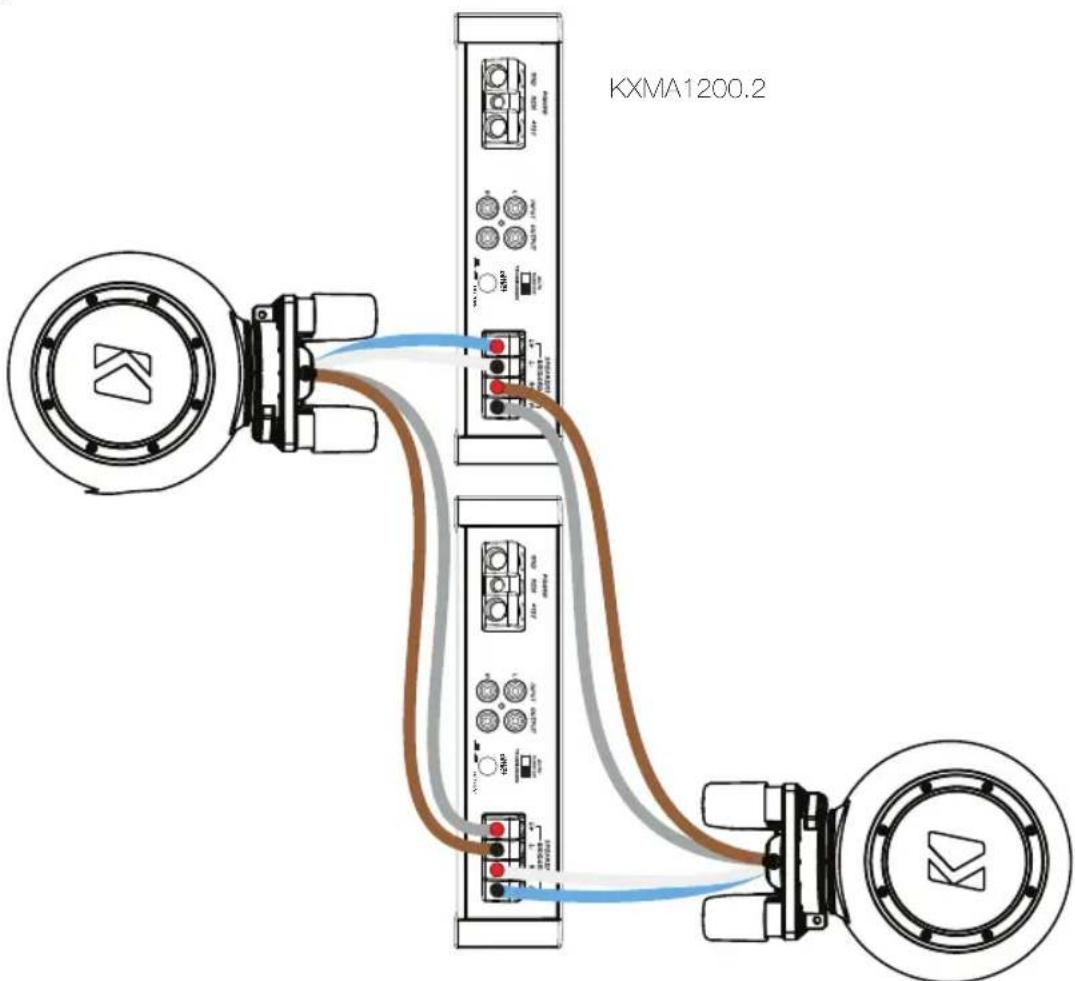

KXMA1200.2

BI-AMP

4 ohms

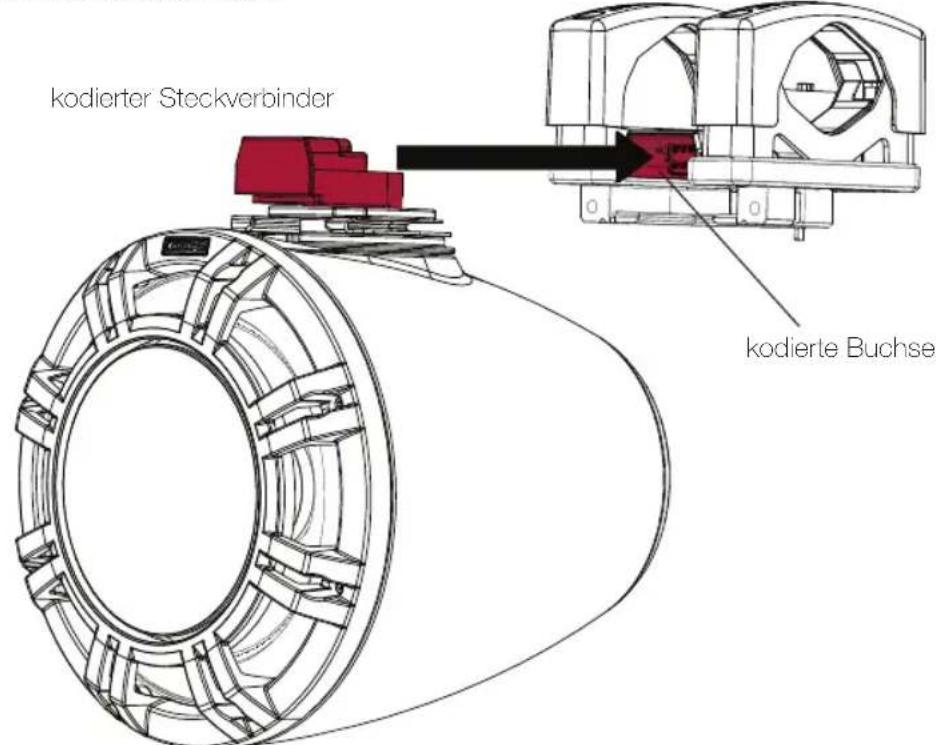

Schritt 3: Stecken Sie den kodierten Steckverbinder der Schwenkvorrichtung des KMTC-Lautsprechers in die kodierte Buchse der Halterungsbaugruppe. Die Vorderseite des kodierten Steckverbinders sollen bündig mit der kodierten Buchse abschieden.

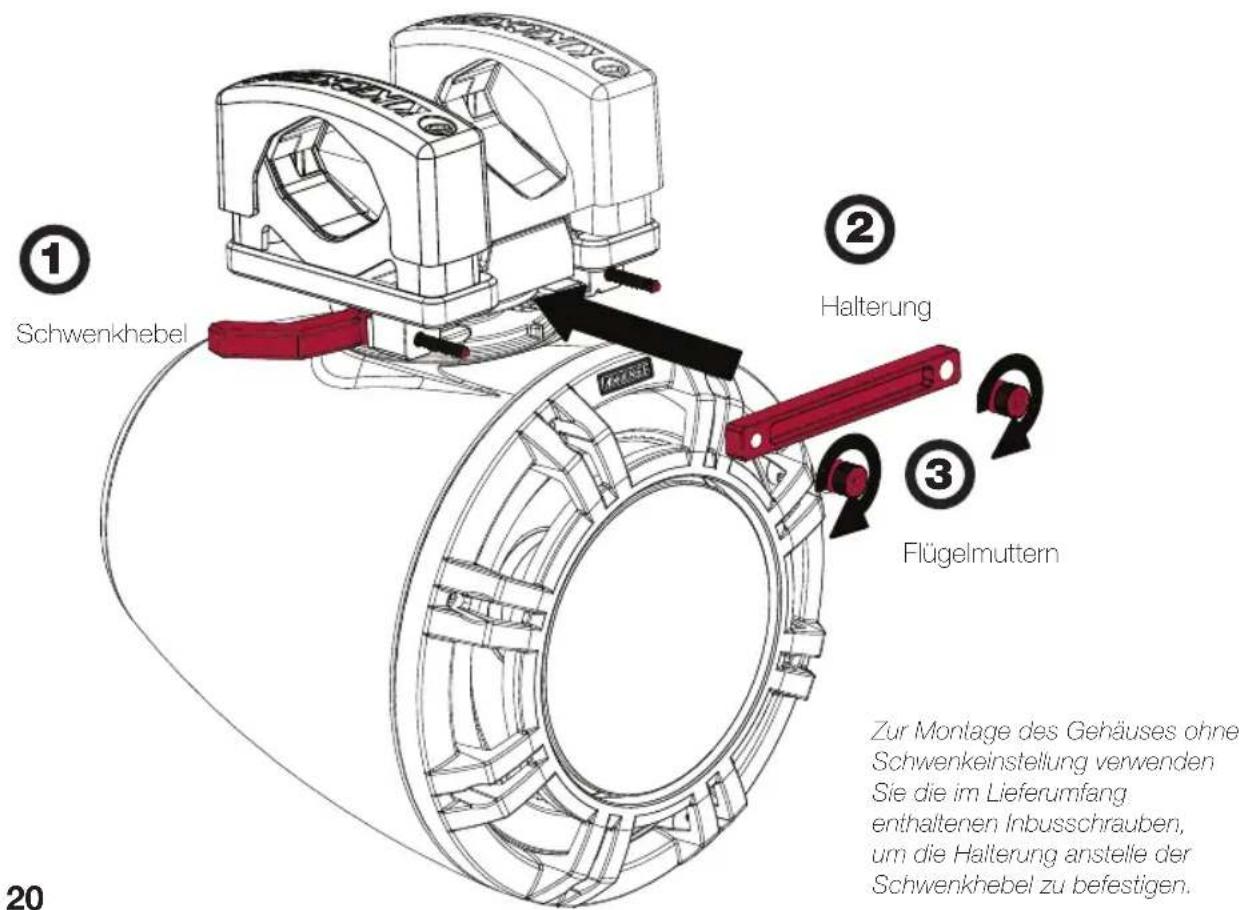

Schritt 4: Montieren Sie die zwei Schwenkhebel und stellen Sie sie so ein, dass sie lose (offen) sind, wenn der Hebel parallel zum Rohr stehen und befestigen Sie dann die Halterung mit den mitgelieferten Flügelmuttern am Gehäuse. Wenn die Schwenkhebel arretiert oder geschlossen werden, ist die Halterungsdrehbaugruppe festgeklemmt. Bei geöffnten Schwenkheboln drehen Sie beiden Flügelmuttern fest. Mölicherweise müssen Sie nach dem Anziehen von einer Flügelmutter, die andere wieder festziehen.

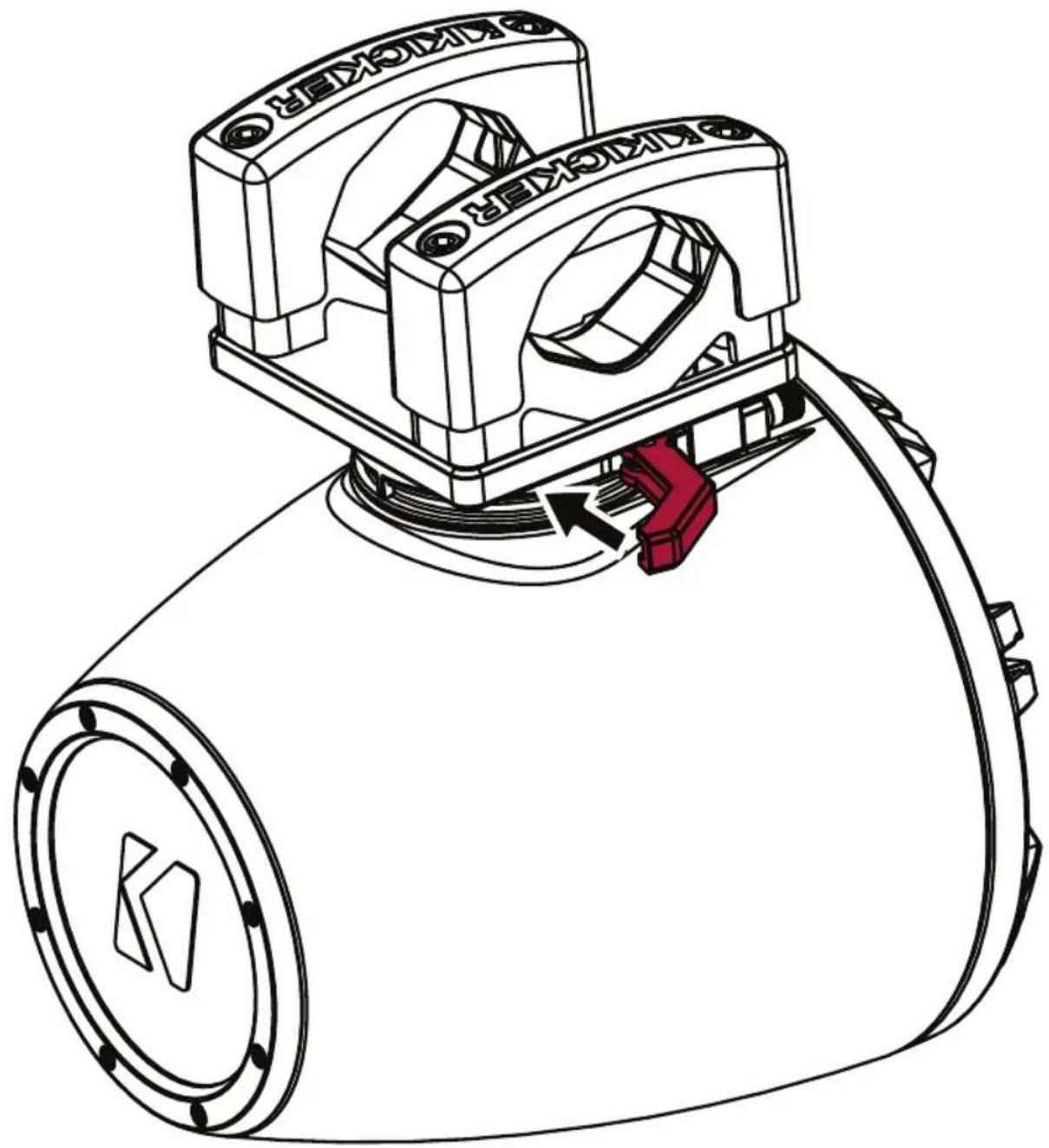

Schritt 5: Stellen Sie sicher, dass das Gehäuse fixiert ist, indem Sie die Spannung der an den Schwenkhebeln angebrachten Schwenkhebel-Flügelmuttern erhöhen. Wenn die Schwenkhebel geschlossen sind, sollte das KMTC Marine Tower System eingerastet sein. Im geöffneten Zustand konnen Sie die Ausrichtung anpassen, indem Sie die Baugruppe nach links oder rechts schwenken. Wenn Sie mit der Ausrichtung zufrieden sind, schreiben Sie die Schwenkhebel, um das Gehäuse zu amieten. Wenn das Gehäuse nicht fest genug verschlüssen ist,ziehen Sie die Flügelmuttern fest.

ACOUSTICS LIMITED WARRANTY

Nehmen Sie mit ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihr Land zu erfahren.

WARNING: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellungitte vermünftig!

Dor Slogen "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärke von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unsaren Kunden, sich bezüglich der zuglessenen und passenden Lautzstarkegel außernalb des Autos an die örtlichen Lämvorschriften zu halten.
