MANUAL DE USUARIO B450M Pro4F R2.0 ASROCK

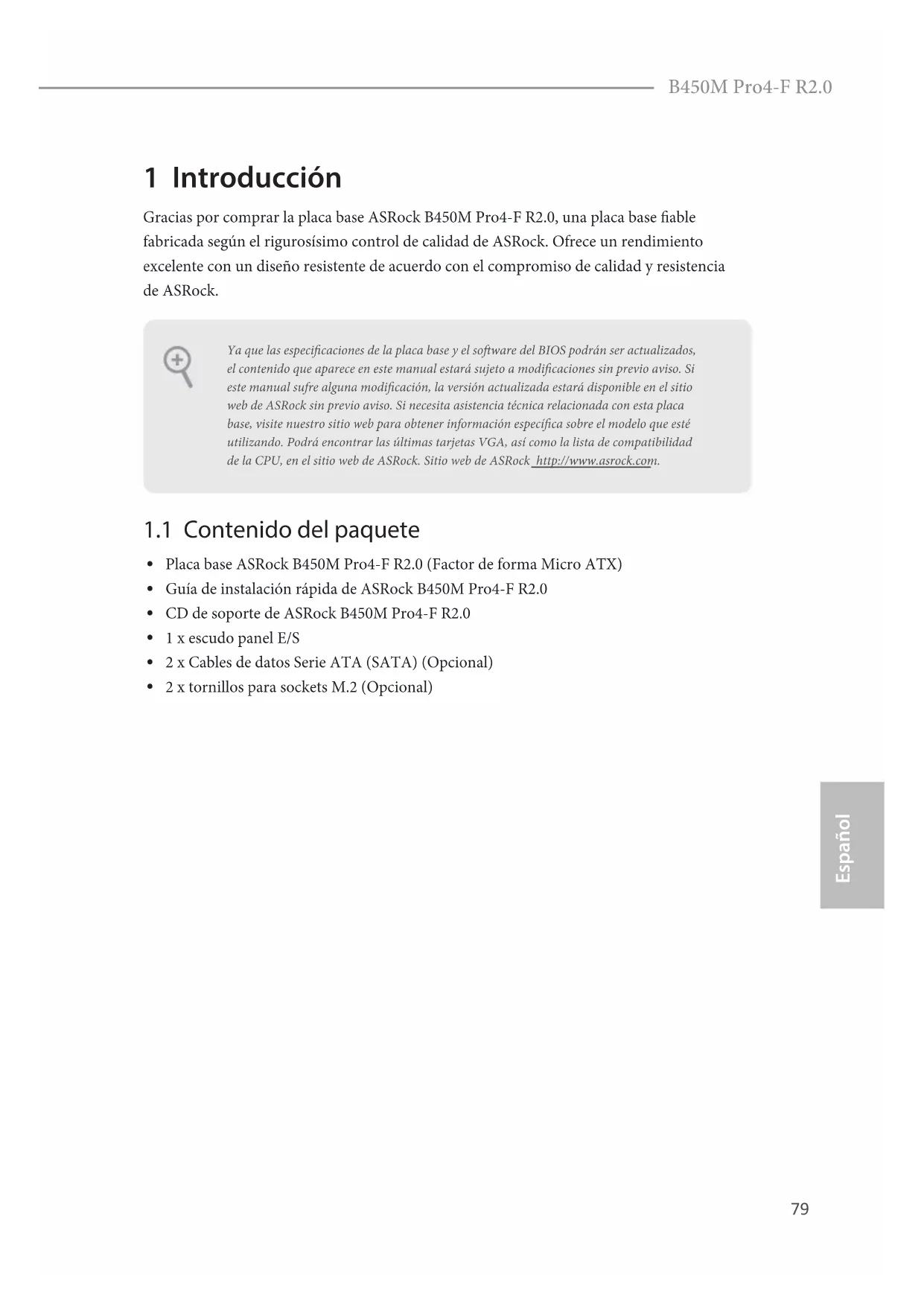

Español B450M Pro4-F R2.0 1 Introducción Gracias por comprar la placa base ASRock B450M Pro4-F R2.0, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

Guía de instalación rápida de ASRock B450M Pro4-F R2.0

CD de soporte de ASRock B450M Pro4-F R2.0

2 x Cables de datos Serie ATA (SATA) (Opcional)

2 x tornillos para sockets M.2 (Opcional) Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en este manual estará sujeto a modicaciones sin previo aviso. Si este manual sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.80 Español

Diseño de condensador sólido CPU

Diseño de 10 fases de alimentación Conjunto de chips

Tecnología de memoria DDR4 de doble canal

• Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

• Consulte la página 22 para acceder a la tabla de compatibilidad de frecuencias de memoria no XMP de AMD. Para obtener más información, consulte la QVL en el sitio web de ASRock.

Capacidad máxima de memoria del sistema: 64GB

• Admite unidad de estado sólido de NVMe como disco de arranque

Tarjeta gráca de la serie AMD Radeon

Vega integrada en APU de la serie Ryzen*

• El soporte real puede variar según la CPU

Memoria compartida predeterminada de 2 GB. Memoria máxima compartida admite hasta 16 GB.

• La memoria compartida máxima de 16GB requiere que haya una memoria del sistema de 32GB instalada.

Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

Compatible con tres monitores

Admite la tecnología HDMI 1.4 con una resolución máxima de 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Admite DVI-D con una resolución máxima de 1920x1200 a 60

Admite D-Sub con una resolución máxima de 1920x1200 a 60

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 1.4 (se necesita un monitor compatible con HDMI)

Compatible con función HDCP 1.4 con puertos DVI-D y HDMI 1.4

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI 1.482 Español Audio

7.1 Audio CH HD con Protección de contenido (Realtek

Admite protección contra sobretensiones LAN

Admite la función Reactivación de LAN

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite detección de cable LAN

Admite PXE E/S en panel posterior

1 x puerto de ratón PS/2

1 x puerto de teclado PS/2

2 x Puertos USB 2.0 (admite protección contra descargas elec- trostáticas)

1 x Puerto USB 3.2 Gen1 de tipo C (admite protección contra descargas electrostáticas)

4 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Almacenami- ento

4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente*

• M2_2, y SATA3_3 comparten carriles. Si cualquiera de ellos está en uso, el otro se deshabilitará.

1 x Zócalo ultra M.2 (M2_1), admite el módulo PCI Express M.2 de tipo 2242/2260/2280 y clave M hasta Gen3 x4 (32 Gb/s) (con Matisse, Picasso, Summit Ridge, Raven Ridge y Pinnacle Ridge) o Gen3 x2 (16 Gb/s) (con APU Athlon serie)** ** Admite unidad de estado sólido de NVMe como disco de ar- ranque ** Admite el kit U.2 de ASRock

1 x Zócalo M.2 (M2_2), admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 con clave M83 Español B450M Pro4-F R2.0 Conector

1 x Base de conexiones de puerto COM

1 x LED de alimentación y base de conexiones para el altavoz

1 x Cabezal de indicador LED RGB

• Admite una tira de LED de hasta 12 V/3 A (36 W) en total

1 x Base de conexiones de LED direccionable

• Admite una tira de LED de hasta 5 V/3 A (15 W) en total

1 x Base de conexiones de LED de ventilador AMD

• La base de conexiones de LED del ventilador AMD admite bandas de LED con una carga máxima de 3 A (36 W) y una longitud de hasta 2,5 m.

1 x Conector para ventilador de la CPU (4 contactos)

• El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x conectores de ventilador del chasis (4 contactos) (Control de velocidad de ventilador inteligente)

• CHA_FAN1 se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

1 x conectores de ventilador del chasis (3 contactos)

1 x conector de alimentación ATX de 24 contactos

1 x conector de alimentación de 12V de 8 contactos

1 x Conector de audio en el panel frontal

1 x Base de conexiones USB de ventilador de LED AMD

2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)

1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas) Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación conformes con ACPI 5.1

Miniajuste de voltaje DRAM Monitor de hardware

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

Ventilador silencioso para CPU/chasis

Control multivelocidad del ventilador de la CPU/Chasis

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore

Preparado para ErP/EuP (se necesita una fuente de aliment- ación preparada para ErP/EuP)

• Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.85 Español B450M Pro4-F R2.0

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág. 1, nº 18) Corto: Borrado de CMOS Abierto: Predeterminado CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Puente de 2 contactos86 Español

1.4 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, nº 13) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. GND R ES ET#P WR BT N#P LE D-P LE D+ GND H DL ED -H DL ED +

GND PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indi- cador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.87 Español B450M Pro4-F R2.0 LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, nº 14) Conecte el LED de aliment- ación del chasis y el altavoz del chasis a esta base de conex-a esta base de conex- iones. Conectores Serie ATA3 (SATA3_1: consulte la pág.1, nº 12) (Superior) (SATA3_2: consulte la pág.1, nº 11) (Inferior) (SATA3_3: consulte la pág.1, nº 9) (Superior) (SATA3_4: consulte la pág.1, nº 10) (Inferior) Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

• M2_2, y SATA3_3 comparten carriles. Si cualquiera de ellos está en uso, el otro se deshabilitará. Base de conexiones USB de ventilador de LED AMD (USB_7 de 4 contactos) (consulte la pág. 1, nº 8) Esta base de conexiones se utiliza para enchufar el conector USB del disipador SR3 AMD. Cabezales USB 2.0 (USB_3_4 de 9 contactos) (consulte la pág. 1, nº 16) (USB_5_6 de 9 contactos) (consulte la pág. 1, nº 17) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.2 Gen1 (USB3_67 de 19 contactos) (consulte la pág. 1, nº 7) Esta placa base tiene otra base de conexiones. Cada cabezal USB 3.2 Gen1 admite dos puertos. Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, nº 23) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. Conectores para el venti- lador del chasis (CHA_FAN1 de 4 contactos) (consulte la pág. 1, nº 24) (CHA_FAN2 de 3 contactos) (consulte la pág. 1, nº 15) Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el contacto de conexión a tierra.

GND O UT2_RM IC2_RM IC2_LOUT_RET IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SST X+ GND IntA_PB_SST X-IntA_PB_SSR X+IntA_PB_SSR X-VbusVbus Vbus IntA_PA_ SSRX-IntA_PA_ SSRX+ GND IntA_PA_ SSTX-IntA_PA_ SSTX+ GND IntA_PA_ D-IntA_PA_ D+

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesa- rio que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).89 Español B450M Pro4-F R2.0 Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág.1, N.º 2) Esta placa base contiene un conector de ventilador (venti- lador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3. Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, nº 6) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13. Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, nº 1) Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5. Cabezal de puerto serie (COM1 de 9 contactos) (consulte la pág. 1, nº 19) Este cabezal COM1 admite un módulo de puerto serie. Cabezal TPM (TPMS1 de 17 contactos) (consulte la pág. 1, nº 20) Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Español Cabezal de LED RGB (RGB_HEADER1 de 4 contactos) (consulte la pág. 1, nº 21) La base de conexiones de LED RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. *Consulte la página 40 para obtener más instrucciones sobre estas dos bases de conexiones. Base de conexiones de LED direccionable (ADDR_LED1 de 3 contactos) (consulte la pág. 1, nº 22) La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED. Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. *Consulte la página 41 para obtener más instrucciones sobre esta base de conexiones. Base de conexiones de LED de VENTILADOR AMD

de 4 contactos) (consulte la pág. 1, nº 5) La base de conexiones de LED de VENTILADOR AMD se utiliza para conectar el alagador de LED RGB incluido con el disipador AMD. La conexión del cable permite a los usuarios elegir entre diferentes efectos de iluminación de LED. Precaución: Nunca instale el cable de LED del VENTILADOR con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 12V G R B

1 x Porta PS/2 para Teclado
