ASRock Polychrome RGB Utility Now you can adjust the RGB LED color through the ASRock Polychrome RGB utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Toggle on/o the RGB LED switch Sync RGB LED eects for all LED regions of the motherboard Select a RGB LED light eect from the drop-down menu. Drag the tab to customize your preference.43 Deutsch B450M Pro4-F R2.0 1 Einleitung Vielen Dank, dass Sie sich für das B450M Pro4-F R2.0 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

ASRock B450M Pro4-F R2.0-Schnellinstallationsanleitung

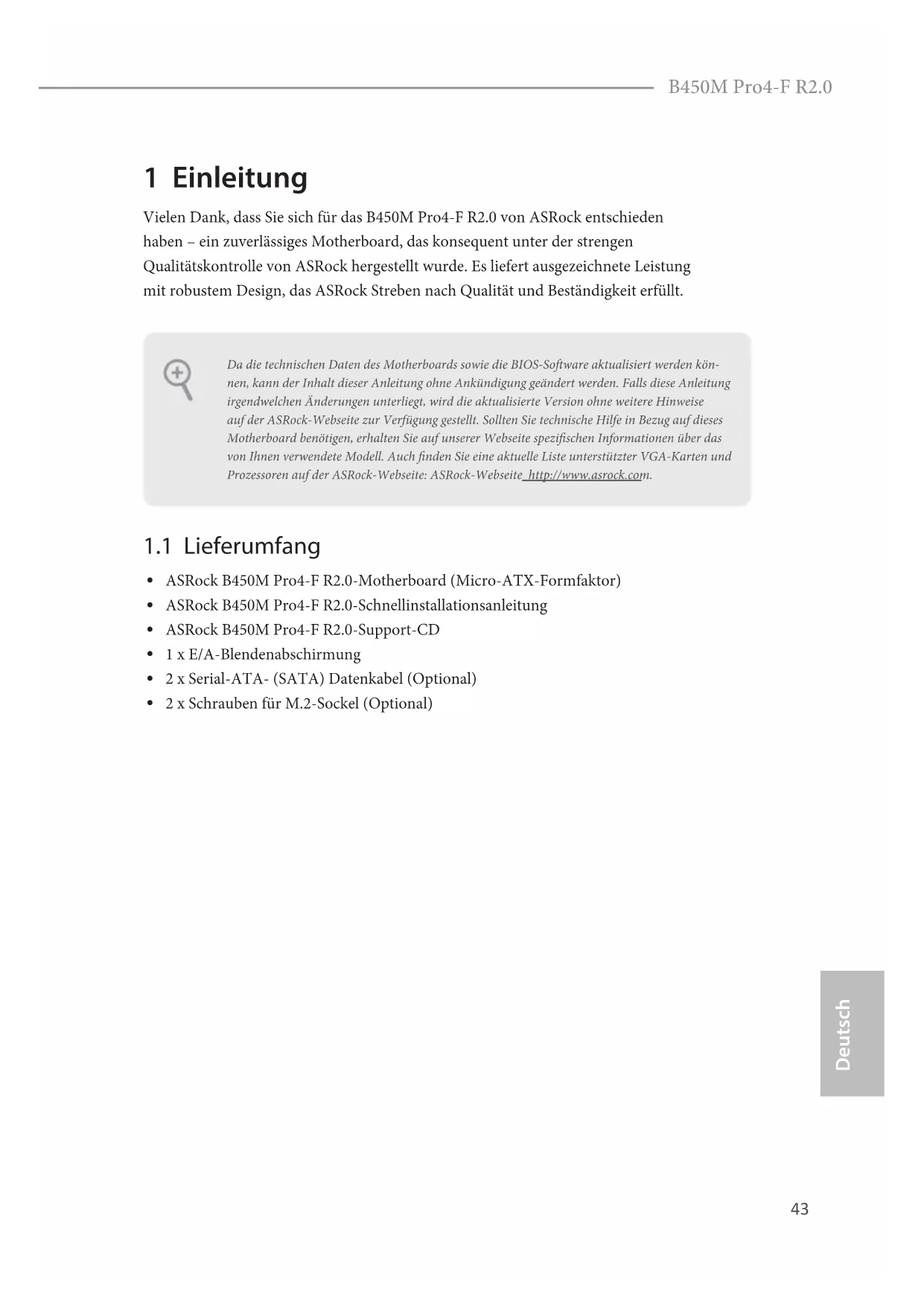

1 x E/A-Blendenabschirmung

2 x Schrauben für M.2-Sockel (Optional) Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden kön-nen, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.44 Deutsch

1.2 Technische Daten

10-Leistungsphasendesign Chipsatz

Dualkanal-DDR4-Speichertechnologie

4 x DDR4-DIMM-Steckplätze

Prozessoren der AMD-Ryzen-Serie (Matisse) unterstützen DDR4 3200/2933/2667/2400/2133 ECC und non-ECC, un- gepuerter Speicher*

Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unter- stützen DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC und non-ECC, ungepuerter Speicher*

Prozessoren der AMD-Ryzen-Serie (Picasso) unterstützen DDR4 2933/2667/2400/2133 ECC und non-ECC, ungepuer- ter Speicher*

Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unter- stützen DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC und non-ECC, ungepuerter Speicher*

Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen DDR4 3200+(OC)/2933/2667/2400/2133 non-ECC, ungepu- erter Speicher*

• Für Prozessoren der Ryzen-Serie (Picasso- und Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt.

• Weitere Informationen nden Sie in der Speicherkompatibilität- sliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Die Tabelle für AMDs Non-XMP-Speicherfrequenzen nden Sie auf Seite 22. Weitere Einzelheiten nden Sie in der QVL auf ASRocks Webseite.

Systemspeicher, max. Kapazität: 64GB

Unterstützt Extreme-Memory-Prole- (XMP) Speichermodule

15-μ-Goldkontakt in DIMM-Steckplätze45 Deutsch B450M Pro4-F R2.0 Erweiter- ungssteck- platz CPUs der AMD-Ryzen-Serie (Matisse, Summit Ridge und Pinnacle Ridge)

1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x16-Modus)*

1 x PCI-Express 2.0-x16-Steckplatz (PCIE3:x4-Modus) CPUs der AMD-Ryzen-Serie (Picasso, Raven Ridge)

1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x8-Modus)*

1 x PCI-Express 2.0-x16-Steckplatz (PCIE3:x4-Modus) CPUs der AMD-Athlon-Serie

1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x4-Modus)*

1 x PCI-Express 2.0-x16-Steckplatz (PCIE3:x4-Modus)

• Unterstützt NVMe-SSD als Bootplatte

1 x PCI-Express 2.0-x1-Steckplatz

Unterstützt AMD Quad CrossFireX

Integrierte Grakkarte der AMD-Radeon

-Vega-Serie in APU der Ryzen-Serie*

• Tatsächliche Unterstützung kann je nach Prozessor variieren

Freigabespeicher von standardmäßig 2 GB. Max. Freigabespeicher unterstützt bis zu 16 GB.

• Der max. Freigabespeicher von 16GB erfordert die Installation von 32GB Systemspeicher.

Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt drei Monitore

Unterstützt HDMI 1.4 mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP 1.4 mit DVI-D- und HDMI 1.4-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI 1.4-Ports46 Deutsch Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892/897- Audiocodec)

Unterstützt Überspannungsschutz LAN

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt LAN-Kabelerkennung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB-3.2 Gen1-Typ-C-Port (unterstützt Schutz gegen ele- ktrostatische Entladung)

4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrosta- tische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging*

• M2_2, und SATA3_3 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, wird der andere deaktiviert.

1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key- 2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s) (mit Matisse, Picasso, Summit Ridge, Raven Ridge und Pinnacle Ridge) oder Gen3 x2 (16 Gb/s) (mit Athlon Serie- APU)** ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit

1 x M.2-Sockel (M2_2), unterstützt M-Key- 2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul47 Deutsch B450M Pro4-F R2.0 Anschluss

1 x COM-Anschluss-Stileiste

1 x Betrieb-LED- und Lautsprecher-Stileiste

1 x RGB-LED-Stileiste

• Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

1 x Adressierbare-LED-Stileiste

• Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

1 x AMD-Lüer-LED-Stileiste

• Die LED-Stileiste des AMD-Lüers unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m.

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Gehäuselüeranschlüsse (4-polig) (intelligente Lüergesch windigkeitssteuerung)

• CHA_FAN1 können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x Gehäuselüeranschlüsse (3-polig)

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB 3.2 Gen1-Stileiste (unterstützt zwei USB 3.2 Gen1- Ports) (unterstützt Schutz gegen elektrostatische Entladung) BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

Unterstützt „Plug-and-Play“

ACPI 5.1-konforme Aufweckereignisse

Unterstützt Jumper-frei

SMBIOS 2.3-Unterstützung

DRAM-Spannungsmehrfachanpassung Hard- wareüberwa- chung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, Vcore Betriebssys- tem

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschä- digen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.49 Deutsch B450M Pro4-F R2.0

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 18) Kurzgeschlossen: CMOS löschen Oen: Standard CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. 2-poliger Jumper50 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 13) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Ab- schaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S3-Ruhezu- stand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.51 Deutsch B450M Pro4-F R2.0 Betrieb-LED- und Lautsprecher-Stileiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 14) Bitte verbinden Sie die Betrieb- LED des Gehäuses und den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 12) (oben) (SATA3_2: siehe S. 1, Nr. 11) (unten) (SATA3_3: siehe S. 1, Nr. 9) (oben) (SATA3_4: siehe S. 1, Nr. 10) (unten) Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwi ndigkeit bis 6,0 Gb/s.

• M2_2, und SATA3_3 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, wird der andere deaktiviert. AMD-LED-Lüer-USB- Stileiste (4-polig, USB_7) (siehe S. 1, Nr. 8) Diese Stileiste dient der Verbindung des USB- Anschlusses am AMD-SR3- Kühlkörper. USB 2.0-Stileisten (9-polig, USB_3_4) (siehe S. 1, Nr. 16) (9-polig, USB_5_6) (siehe S. 1, Nr. 17) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen.

USB 3.2 Gen1-Stileiste (19-polig, USB3_67) (siehe S. 1, Nr. 7) Es gibt eine Stileiste an diesem Motherboard. Jede USB 3.2 Gen1-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 23) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 24) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 15) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

GND O UT2_RM IC2_RM IC2_LOUT_RET IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SST X+ GND IntA_PB_SST X-IntA_PB_SSR X+IntA_PB_SSR X-VbusVbus Vbus IntA_PA_ SSRX-IntA_PA_ SSRX+ GND IntA_PA_ SSTX-IntA_PA_ SSTX+ GND IntA_PA_ D-IntA_PA_ D+

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-

ostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“- Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah- melautstärke)“ an.53 Deutsch B450M Pro4-F R2.0 GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_ CO NT ROL CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6) Dieses Motherboard bietet einen 24-poligen ATX-Netzan- schluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzan- schluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 19) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 20) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Deutsch RGB-LED-Stileiste (4-polig, RGB_HEADER1) (siehe S.1, Nr. 21) RGB-LED-Stileiste dient dem Anschließen eines RGB-LED- Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. *Weitere Anweisungen zu diesen beiden Stileisten nden Sie auf Seite 40. Adressierbare-LED- Stileiste (3-polig, ADDR_LED1) (siehe S. 1, Nr. 22) Diese Stileiste dient der Verbind- ung des Adressierbare- LED-Ver- längerungskabels, womit Nutzer zwischen verschiedenen LED- Lichteekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel nie- mals falsch herum; andernfalls könnte das Kabel beschädigt werden. *Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 41. AMD-Lüer-LED- Stileiste (4-polig, AMD_FAN_LED1) (siehe S.1, Nr. 5) Die AMD-Lüer-LED-Stileiste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Verlängerungskabels. Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen ver- schiedenen LED-Lichteekten. Achtung: Installieren Sie das Lüer-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 12V G R B
