Caractéristiques techniques	Détails
Format	Micro ATX
Socket	AM4
Chipset	AMD B450
Support mémoire	DDR4, jusqu'à 3200 MHz (OC)
Slots mémoire	4 x DIMM
Capacité maximale de mémoire	64 Go
Ports SATA	4 x SATA III
Ports USB	6 x USB 3.1 Gen1, 2 x USB 2.0
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Audio	Realtek ALC892, 7.1 canaux
Réseau	Gigabit LAN
Utilisation	Idéale pour les configurations de jeux et de bureautique
Maintenance	Vérifier les mises à jour du BIOS régulièrement
Sécurité	Protection contre les surtensions
Informations générales	Compatible avec les processeurs Ryzen de première, deuxième et troisième génération

FOIRE AUX QUESTIONS - B450M Pro4F R2.0 ASROCK

Comment installer la carte mère ASROCK B450M Pro4F R2.0 ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier de l'ordinateur en veillant à aligner les trous de montage. Fixez-la avec des vis appropriées. Ensuite, connectez les câbles d'alimentation, les câbles SATA pour les disques durs, et les connecteurs pour les ventilateurs et les ports USB.

Quels processeurs sont compatibles avec la carte mère ASROCK B450M Pro4F R2.0 ?

La carte mère ASROCK B450M Pro4F R2.0 est compatible avec les processeurs AMD Ryzen de première, deuxième et troisième génération, incluant les modèles avec un TDP allant jusqu'à 105W.

Comment mettre à jour le BIOS de la carte mère ASROCK B450M Pro4F R2.0 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK, copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'F2' ou 'DEL'. Sélectionnez 'Instant Flash' et suivez les instructions à l'écran.

La carte mère ne s'allume pas, que faire ?

Vérifiez d'abord que tous les câbles d'alimentation sont correctement connectés. Assurez-vous également que le bouton d'alimentation du boîtier fonctionne. Si le problème persiste, essayez de retirer tous les composants non essentiels (RAM, cartes graphiques) pour diagnostiquer le problème.

Quel type de mémoire RAM puis-je utiliser avec la carte mère ASROCK B450M Pro4F R2.0 ?

La carte mère ASROCK B450M Pro4F R2.0 prend en charge la RAM DDR4 avec une capacité maximale de 64 Go, et des vitesses allant jusqu'à 3200 MHz (OC).

Comment configurer le mode RAID sur la carte mère ASROCK B450M Pro4F R2.0 ?

Pour configurer le mode RAID, accédez au BIOS, allez dans 'Storage Configuration', et changez le mode SATA en 'RAID'. Ensuite, redémarrez et utilisez l'utilitaire RAID au démarrage pour créer votre volume RAID.

Est-ce que la carte mère ASROCK B450M Pro4F R2.0 prend en charge le Wi-Fi intégré ?

Non, la carte mère ASROCK B450M Pro4F R2.0 ne dispose pas de Wi-Fi intégré. Vous devez utiliser une carte réseau ou un adaptateur USB Wi-Fi pour la connectivité sans fil.

Quels ports sont disponibles sur la carte mère ASROCK B450M Pro4F R2.0 ?

La carte mère dispose de plusieurs ports, y compris des ports USB 3.1, USB 2.0, HDMI, DVI-D, et des prises audio. Elle offre également des connecteurs SATA pour les disques durs et des emplacements pour cartes d'extension.

Comment résoudre les problèmes de surchauffe avec la carte mère ASROCK B450M Pro4F R2.0 ?

Assurez-vous que le système est correctement ventilé et que tous les ventilateurs fonctionnent. Vérifiez également que le dissipateur thermique du processeur est bien installé et que la pâte thermique est appliquée correctement.

MODE D'EMPLOI B450M Pro4F R2.0 ASROCK

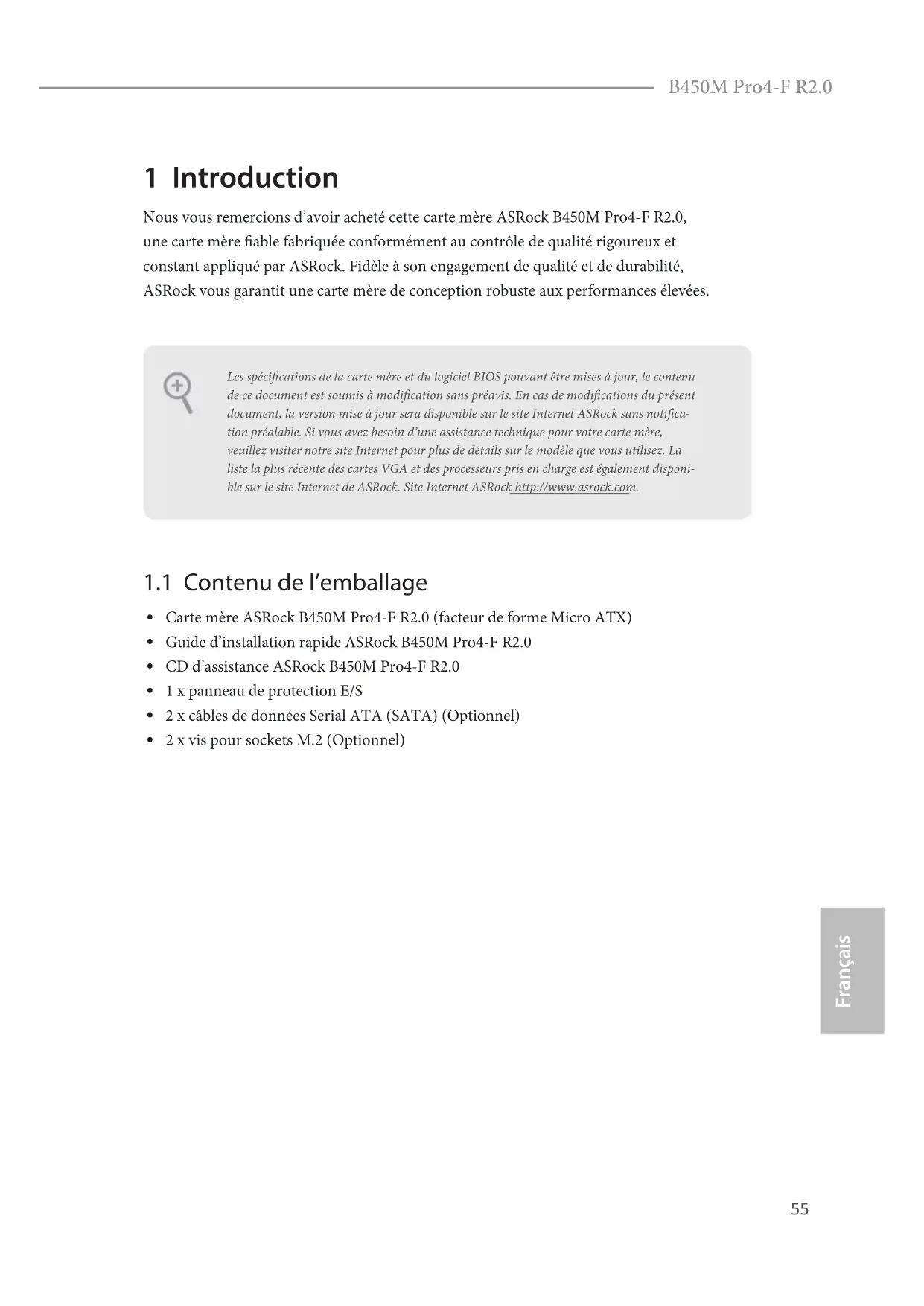

Français B450M Pro4-F R2.0 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock B450M Pro4-F R2.0, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Carte mère ASRock B450M Pro4-F R2.0 (facteur de forme Micro ATX)

2 x câbles de données Serial ATA (SATA) (Optionnel)

2 x vis pour sockets M.2 (Optionnel) Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notica-tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponi-ble sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.56 Français

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Alimentation à 10 phases Chipset

Les processeurs AMD série Ryzen (Matisse) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 3200/2933/2667/2400/2133*

Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 3200+(OC)/2933(OC)/2667/2400/2133*

Les processeurs AMD série Ryzen (Picasso) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 2933/2667/2400/2133*

Les processeurs AMD série Ryzen (Summit Ridge) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 3200+(OC)/2933(OC)/2667/2400/2133*

Les processeurs AMD série Ryzen (Raven Ridge) pren- nent en charge les mémoires sans tampon non ECC DDR4 3200+(OC)/2933/2667/2400/2133*

• Sur les processeurs série Ryzen (Picasso et Raven Ridge), ECC est pris en charge uniquement avec les processeurs PRO.

• Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

• Veuillez consulter la page 22 pour la table de prise en charge de la fréquence de la mémoire AMD non XMP. Pour plus de détails, veuillez consulter le QVL sur le site Web d’ASRock.

Capacité max. de la mémoire système : 64GB

Contacts dorés 15μ sur fentes DIMM57 Français B450M Pro4-F R2.0 Fente d’expansion Processeurs AMD série Ryzen (Matisse, Summit Ridge et Pinnacle Ridge)

1 x fente PCI Express 2.0 x 16 (PCIE3 : mode x4) Processeurs AMD série Athlon

• Prend en charge les SSD NVMe comme disques de démarrage

Carte graphique AMD Radeon

série Vega intégrée dans APU série Ryzen*

• La prise en charge réelle peut varier selon le processeur

Mémoire partagée par défaut 2Go. Mémoire partagée maximum prise en charge 16Go.

• La mémoire partagée maximum de 16Go nécessite 32Go de mémoire système installée.

Trois options de sortie graphique : D-Sub, DVI-D et HDMI

Prend en charge la conguration à triple moniteurs

Prend en charge la technologie HDMI 1.4 avec résolution maximale de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 1.4 (un écran compatible HDMI est requis)

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892/897)

Prend en charge la protection contre les surtensions Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la détection de câble LAN

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

2 x ports USB 2.0 (Protection contre les décharges électrosta- tiques)

1 x port USB 3.2 Gen1 type C (Protection contre les décharges électrostatiques)

4 x ports USB 3.2 Gen1 (Protection contre les décharges élec- trostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage

4 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud*

• Lignes partagées M2_2, et SATA3_3. Si l'un des deux est utilisé, l'autre sera désactivé.

1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2242/2260/2280 touche M jusqu'à Gen3 x4 (32 Go/s) (avec Matisse, Picasso, Summit Ridge, Raven Ridge et Pinnacle Ridge) ou Gen3 x2 (16 Go/s) (avec APU Athlon série)** ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2

1 x embase pour port COM

1 x prise DEL d’alimentation et haut-parleur

• Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

1 x embase LED de ventilateur AMD

• L'embase LED de ventilateur AMD prend en charge les rubans LED d'une charge maximale de 3A (36W) et d'une longueur maximale de 2,5m.

• Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

1 x connecteur pour ventilateur de CPU (4 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteurs pour ventilateur de châssis (4 broches) (Contrôle intelligent de la vitesse du ventilateur)

• CHA_FAN1 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteurs pour ventilateur de châssis (3 broches)

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

1 x embase USB de ventilateur LED AMD

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques) Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Réglage de la tension DRAM Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, Vcore Système d’exploitation

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com Il est important de signaler que l’overclocking présente certains risques, incluant des modi- cations du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.61 Français B450M Pro4-F R2.0

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 18) Court-circuité: Fonction Clear CMOS Ouvert: Par défaut CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées. Cavalier (jumper) à 2 broches62 Français

1.4 Embases et connecteurs de la carte mère

Embase du panneau sys- tème (PANNEAU1 à 9 broches) (voir p.1, No. 13) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez cong- urer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonction- nement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisa- tion, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.63 Français B450M Pro4-F R2.0 Prise DEL d’alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 14) Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 12) (Supérieur) (SATA3_2: voir p.1, No. 11) (Inférieur) (SATA3_3: voir p.1, No. 9) (Supérieur) (SATA3_4: voir p.1, No. 10) (Inférieur) Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

• Lignes partagées M2_2, et SATA3_3. Si l'un des deux est utilisé, l'autre sera désactivé. Embase USB de ventilateur LED AMD (USB_7 à 4 broches) (voir p.1, No. 8) Cette embase sert à connecter le connecteur USB sur le dissipateur thermique AMD SR3. Embases USB 2.0 (USB_3_4 à 9 broches) (voir p.1, No. 16) (USB_5_6 à 9 broches) (voir p.1, No. 17) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.2 Gen1 (USB3_67 à 19 broches) (voir p.1, No. 7) Cette carte mère comprend un connecteur. Chaque embase USB

3.2 Gen1 peut prendre en charge

deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 23) Cette embase sert au branchement des appareils audio au panneau audio frontal. Connecteurs du ventila- teur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 24) (CHA_FAN2 à 3 broches) (voir p.1, No. 15) Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le l noir à la broche de mise à terre.

GND O UT2_RM IC2_RM IC2_LOUT_RET IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SST X+ GND IntA_PB_SST X-IntA_PB_SSR X+IntA_PB_SSR X-VbusVbus Vbus IntA_PA_ SSRX-IntA_PA_ SSRX+ GND IntA_PA_ SSTX-IntA_PA_ SSTX+ GND IntA_PA_ D-IntA_PA_ D+

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner cor- rectement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du pan-

neau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».65 Français B450M Pro4-F R2.0 Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branche- ments sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 19) Cette embase COM1 prend en charge un module de port série. Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 20) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.

Français Embase LED RVB (RGB_HEADER1 à 4 broches) (voir p.1, No. 21) L'embase LED RVB sert à con- necter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. *Veuillez consulter la page 40 pour des instructions supplémentaires sur ces deux embases. Embase LED adressable (ADDR_LED1 à 3 bro- ches) (voir p.1, No. 22) Cette embase sert à connecter un câble de rallonge LED adress- able permettant aux utilisateurs de choisir parmi diérents eets lumineux LED. Attention : N’installez jamais le câble LED adressable dans le mauvais sens. Dans le cas con- traire, le câble peut être endom- magé. *Veuillez consulter la page 41 pour des instructions supplémentaires sur cette embase. Embase LED de VENTI- LATEUR AMD

à 4 broches) (voir p.1, No. 5) L'embase LED de VENTILATEUR AMD sert à connecter le câble d'extension LED RVB fourni avec un dissipateur thermique AMD. La connexion par câble permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED. Attention : N'installez jamais le câble LED de VENTILATEUR dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. 12V G R B
