UC 18YGSL - Cargador de batería HITACHI - Manual de uso y guía de instrucciones gratis

Marca	Hitachi
Modelo	UC 18YGSL
Tipo de producto	Cargador de baterías para herramientas eléctricas portátiles
Peso	0,4 kg
Dimensiones (aprox.)	12 x 8 x 4 cm
Tensión de entrada	200-240 V CA, 50/60 Hz
Tensión de carga	14,4 - 18 V
Tiempo de carga (a 20°C)	Aproximadamente 40 a 90 minutos según la batería
Baterías compatibles (Li-ion)	BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X, BSL1830
Indicador de carga	Indicador LED rojo: parpadeo lento (espera), encendido fijo (cargando), parpadeo rápido (fallo)
Temperatura de carga recomendada	0°C a 40°C (ideal 20-25°C)
Protección contra sobrecalentamiento	Sí, apagado automático si la batería está demasiado caliente
Alimentación de red	Mediante cable de alimentación extraíble
Uso	Carga de baterías Li-ion Hitachi para taladros, atornilladores, etc.
Mantenimiento	Limpieza exterior con un paño suave y seco o ligeramente jabonoso
Almacenamiento	En un lugar seco, elevado y fuera del alcance de los niños, < 40°C
Seguridad	No exponer al agua o a la lluvia; desconectar antes del mantenimiento; usar solo con las baterías especificadas
Reparabilidad	Reparación exclusivamente por un servicio autorizado Hitachi; piezas de repuesto disponibles
Garantía	Conforme a la legislación vigente (consultar el manual)
Consumo en espera	Insignificante (LED parpadeante)
Accesorios incluidos	Cargador solo (cable de alimentación incluido)

Preguntas frecuentes - UC 18YGSL HITACHI

¿Cómo cargar una batería con el cargador Hitachi UC 18YGSL?

Enchufe el cargador en una toma de corriente (el LED parpadea). Inserte la batería en el compartimento. El LED se enciende fijo durante la carga. Cuando vuelva a parpadear, la batería está cargada. Desconecte el cargador y retire la batería.

¿Qué tipos de baterías puedo cargar con este modelo?

Este cargador es compatible con las baterías Li-ion Hitachi de 14,4 V y 18 V de las series BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X y BSL1830.

¿Qué significa el parpadeo rápido del LED?

Un parpadeo muy rápido (cada 0,2 segundos) indica una anomalía: ya sea que la batería está defectuosa o hay un cuerpo extraño en el conector del cargador. Verifique y si es necesario, contacte a un reparador autorizado.

¿Cuánto tiempo se tarda en cargar completamente una batería?

El tiempo de carga a 20°C varía de 40 minutos (para una 14,4 V 1,5 Ah) a 90 minutos (para una 18 V 3,0 Ah). Este tiempo puede aumentar si la temperatura ambiente es más alta o más baja.

¿Puedo cargar una batería caliente inmediatamente después de usarla?

No se recomienda cargar una batería caliente. El cargador detecta el sobrecalentamiento y el LED parpadea lentamente (1s encendido/0,5s apagado). Deje enfriar la batería antes de cargarla.

¿Cómo mantener el cargador UC 18YGSL?

Limpie el exterior con un paño suave y seco. No use disolventes. Verifique regularmente los tornillos de montaje. Guarde el cargador en un lugar seco y fuera del alcance de los niños.

¿Qué hacer si la batería no se carga?

Verifique que la batería sea compatible y esté insertada correctamente. Asegúrese de que la temperatura esté entre 0°C y 40°C. Si el LED parpadea rápidamente, puede haber un defecto. Si el problema persiste, contacte a un servicio postventa autorizado Hitachi.

¿Puedo usar un transformador elevador con este cargador?

No, el uso de un transformador elevador está prohibido y puede dañar el cargador. Use solo en una toma de corriente estándar que corresponda al voltaje indicado en la placa de características.

¿Es seguro dejar el cargador enchufado permanentemente?

Se recomienda desconectar el cargador cuando no se use, para ahorrar energía y evitar riesgos. Siga las instrucciones del manual.

¿Puedo reparar el cargador yo mismo?

No, toda reparación debe ser realizada por un reparador autorizado Hitachi. No abra el cargador ni quite los tornillos. El uso de piezas no originales puede presentar un peligro.

MANUAL DE USUARIO UC 18YGSL HITACHI

Leer cuidadosamente y comprender estas instrucciones antes del uso.

Instrucciones de manejo

Instruções de uso

Οδηγίες χειρισμού

Bruksanvisning

Brugsanvisning

Bruksanvisning

Käyttöohjeet

1

PRECAUCIONES GENERALES DE OPERACIÓN

1. Mantener limpia el área de trabajo, los puestos de trabajo y bancos desordenados predisponen a que ocurran accidentes.

2. Evitar ambientes peligrosos. No exponer las herramientas ni los cargadores a la lluvia. No utilizar las herramientas ni los cargadores en lugares húmedos o mojados. Mantener el área de trabajo bien iluminada.

No utilizar nunca las herramientas ni los cargadores cerca de materiales inflamables o explosivos.

No utilizar la herramienta ni el cargador cerca de líquidos inflamables o gases.

1. El aparato no debe ser utilizado por niños o personas con discapacidad.

Los menores no deberán jugar con el aparato y por lo tanto, deberá mantenerse siempre bajo supervisión. Asimismo, las personas ajenas deben mantenerse a una distancia prudente del área de trabajo.

1. Guardar bien las herramientas y cargadores que no se usan. Elegir para ello un lugar seco, alto, cerrado y que no esté al alcance de los niños.

Guardar las herramientas y los cargadores en un lugar con una buena temperatura, menor de los 40°C.

1. No abusar del cable. Nunca transladar el cargador por el cable, ni desenchufar de un tirón. Mantener el cable alejado de sitios calientes, del aceite o piedras filosas.

2. Cuando no se usa el cargador o cuando se le hace el servicio de mantenimiento e inspección, desenchufar del tomacorriente de CA el cable de alimentación del cargador.

3. Usar siempre el cargador especificado.

Nunca usar otro cargador que lo especificado, es para evitar riesgos.

1. Usar sólo piezas de repuesto originales HITACHI.

2. No utilizar herramientas ni el cargador para otras aplicaciones que difieran de las especificadas en el manual de instrucciones.

3. El uso de cualquier recambio o accesorio que no venga recomendado en el manual de instrucciones o catálogo HITACHI puede suponer el deterioro de la máquina.

4. Cuando el cable de alimentación esté dañado, deberá sustituirlo el fabricante o su agente de servicio o una persona similarmente calificada, para evitar peligros.

La reparación de cualquier máquina debe ser facilitada por un servicio autorizado.

El fabricante no es responsable de ningún daño o deterioro causado por la reparación que una persona no autorizada hubiese realizado, ni tampoco del maltrato de la máquina.

ESPECIFICACIONES

CARGADOR

Tiempo de carga Aprox. 40 – 90 minutos (a 20°C)
Tensión de carga 14,4 – 18 V
Peso 0,4 kg

1. Usar siempre el cargador a la tensión especificada en la placa de identificación.

2. Usar siempre el cargador a la tensión especificada en la placa de identificación.

3. Cargar siempre la batería antes de usar la herramienta.

4. No utilizar otra batería que no sea la especificada. No conectar pilas secas, baterías de automóviles o baterías que no sean las especificadas a la herramienta.

5. No usar transformador con reforzador.

6. No cargar la batería con generador eléctrico ni con DC.

7. Hacer siempre la carga en interiores. Como el cargador y la bateía se calientan un poco durante la carga, ésta hay que hacerla en un sitio no expuest a la luz solar directa, que tenga poca humedad y esté bien ventilado.

8. El despiece presentado en el manual de instrucciones sólo debe ser utilizado por un servicio autorizado.

PRECAUCIONES PARA EL CARGADOR

1. Siempre cargar la batería a una temperatura comprendida entre 0 a 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C.

La temperatura más apropiada para cargar es la de 20 a 25°C.

1. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

1. No dejar que entre suciedad por el orificio de conexión de la batería recargable.

2. Nunca desarmar la batería recargable ni el cargador.

3. Nunca poner en cortocircuito la batería recargable. Al poner en cortocircuito la batería puede producir una corriente eléctrica y enorme y por consecuencia un recalentamiento, pudiendo quemar o deteriorar la batería.

4. No tirar la batería al fuego.

Si se quema la batería puede explotar.

1. El uso de una batería descargada dañará el cargador.

2. Llevar la batería al sitio de compra original en el caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

3. No insertar objetos en las ranuras de ventilación del cargador.

La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

APLICACION

Para carga de batería Hitachi.

○BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X, BSL1830

CARGA

Antes de usar la herramienta eléctrica, cargar la batería del modo siguiente:

1. Enchufe el cable de alimentación del cargador a un tomacorriente de CA.

Cuando haya conectado el enchufe del cargador a una toma de la red, el piloto parpadeará en rojo (A intervalos de 1 segundo).

2. Inserte la batería en el cargador

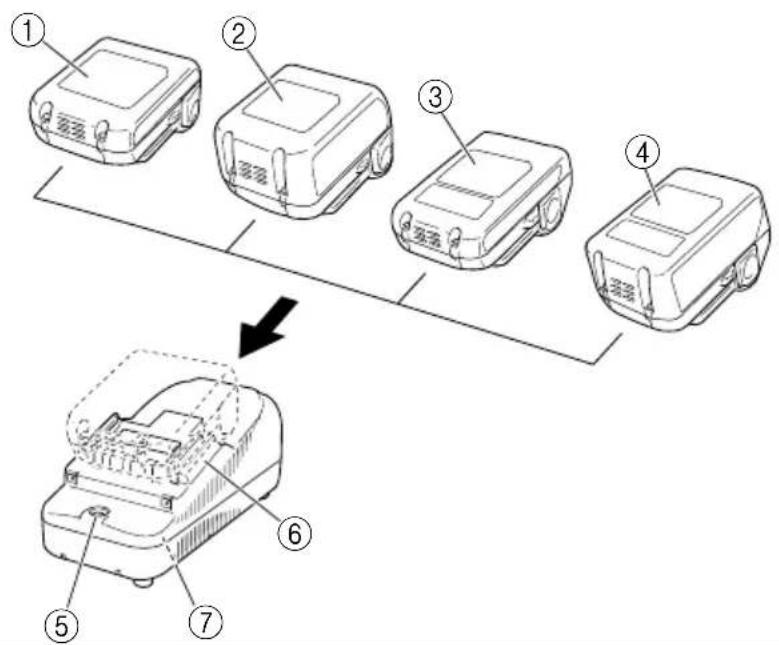

Introduzca firmemente la batería en el cargador como se muestra en la Fig. 1.

3. Carga

Cuando inserte una batería en el cargador, el piloto permanecerá continuamente encendido en rojo. Cuando la batería se haya cargado completamente, el piloto parpadeará en rojo (A intervalos de 1 segundo). (Vea las Tabla 1)

(1) Indicaciones de la lámpara indicadora

Las indicaciones de la lámpara indicadora serán tal y como se muestran en la Tabla 1, de acuerdo con la condición del cargador o de la batería.

Tabla 1

(2) Temperatura de las baterías

Las temperaturas de las baterías recargables se muestran en la Tabla 2, y las baterías que se han calentado deben dejarse enfriar durante un tiempo antes de recargarse.

Tabla 2

Temperatura con la que podrá cargarse la batería

0°C — 50°C

(3) Tiempo de recarga

En la Tabla 3 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería.

Tabla 3 Tiempo de recarga (min. aprox.) a 20°C

	Capacité de batterie (Ah)
Tensión de la batería(V) 1,5 Ah	BATERÍA de ion de lítio
	3,0 Ah
14,4V	BSL1415, BSL1415X(4 celdas)	40 min.	BSL1430(8 celdas)	90 min.
18V	BSL1815, BSL1815X(5 celdas)	40 min.	BSL1830(10 celdas)	90 min.

NOTA: El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.

4. Desenchufe el cable de alimentación del cargador del tomacorriente de CA.

5. Sostenga el cargador firmemente y saque la batería. NOTA

Asegúrese de extraer la batería del cargador después del uso, y guárdela después.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2-3 veces.

Forma de hacer que las baterías duren más

(1) Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

(2) Evite realizar la recarga a altas temperaturas Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCION

○Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directa, o por haber acabado de utilizarla, la lámpara de piloto del cargador parpadea durante 1 segundo y no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga.

○Cuando la lámpara piloto destelle (a intervalos de 0,2 segundos), realice una comprobación y extraiga los objetos extraños de la batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal. Llévelos a un agente de servicio técnico autorizado.

○Como el microprocesador incorporado tarda 3 segundos en confirmar que la batería que estaba cargándose con el UC18YGSL se ha estraído, espere 3 segundos como mínimo antes de reinsertarla para continuar cargando.

Si reinserta la batería antes de 3 segundos, es posible que no se carga adecuadamente.

MANTENIMIENTO E INSPECCION

1. Inspeccionar los tornillos de montaje:

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviese suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

2. Limpieza del cargador

Cuando el cargador esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

3. Almcenamiento del cargador sin usar

Cuando no use el cargador, guardarlo en un lugar seco, alto o cerrado, fuera del alcance de los niños.

4. Lista de repuestos

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden ser modificadas sin previo aviso.

OBSERVACION

Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

CUIDADOS QUANTO AO RECARREGADOR

Tempo de recarga Aprox. 40 – 90 min. (a 20°C)
Voltagem para recarga 14,4 – 18 V
Peso 0,4 kg

APLICAÇÃO

Para recarregar a BATERIA HITACHI

○BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X, BSL1830

RECARGA

Insira firmemente a bateria no recarregador, como ilustrado na Fig. 1.

3. Recarga

2. Limpeza do recarregador
