Merkki	Hitachi
Malli	UC 18YGSL
Tuotetyyppi	Akkulaturi sähkökäyttöisille työkaluille
Paino	0,4 kg
Mitat (noin)	12 x 8 x 4 cm
Tulojännite	200-240 V AC, 50/60 Hz
Latausjännite	14,4 - 18 V
Latausaika (20°C:ssa)	Noin 40-90 minuuttia akusta riippuen
Yhteensopivat akut (Li-ion)	BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X, BSL1830
Latauksen merkkivalo	Punanen LED-valo: hidas vilkkuminen (odotus), tasainen palo (lataus käynnissä), nopea vilkkuminen (vika)
Suositeltu latauslämpötila	0°C - 40°C (ihanteellinen 20-25°C)
Ylikuumenemissuoja	Kyllä, automaattinen pysäytys jos akku liian kuuma
Verkkovirta	Irrotettavan virtajohdon kautta
Käyttö	Hitachi Li-ion -akkujen lataus porakoneisiin, ruuvinvääntimiin jne.
Huolto	Ulkopinnan puhdistus pehmeällä ja kuivalla tai hieman saippuaisella liinalla
Säilytys	Kuivassa, korkealla ja lasten ulottumattomissa, alle 40°C
Turvallisuus	Älä altista vedelle tai sateelle; irrota virtajohto ennen huoltoa; käytä vain määritettyjä akkuja
Korjattavuus	Korjaus vain valtuutetussa Hitachi-huollossa; varaosia saatavilla
Takuu	Voimassa olevan lainsäädännön mukainen (katso käyttöohje)
Lepovirrankulutus	Merkityksetön (LED vilkkuu)
Mukana tulevat tarvikkeet	Laturi yksinään (virtajohto mukana)

Usein kysytyt kysymykset - UC 18YGSL HITACHI

Kuinka ladata akku Hitachi UC 18YGSL -laturilla?

Kytke laturi pistorasiaan (LED vilkkuu). Aseta akku lokeroon. LED palaa tasaisesti latauksen aikana. Kun se vilkkuu uudelleen, akku on ladattu. Irrota laturi ja poista akku.

Minkä tyyppisiä akkuja voin ladata tällä mallilla?

Tämä laturi on yhteensopiva Li-ion Hitachi -akkujen kanssa, joiden jännite on 14,4 V ja 18 V sarjoista BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X ja BSL1830.

Mitä LED-valon nopea vilkkuminen tarkoittaa?

Erittäin nopea vilkkuminen (0,2 sekunnin välein) ilmaisee vian: joko akku on viallinen tai laturin liittimessä on vieras esine. Tarkista ja ota tarvittaessa yhteyttä valtuutettuun huoltoliikkeeseen.

Kuinka kauan akun täyteen lataaminen kestää?

Latausaika 20°C:ssa vaihtelee 40 minuutista (14,4 V 1,5 Ah) 90 minuuttiin (18 V 3,0 Ah). Aika voi pidentyä, jos ympäristön lämpötila on korkeampi tai matalampi.

Voinko ladata kuuman akun heti käytön jälkeen?

Kuuman akun lataamista ei suositella. Laturi havaitsee ylikuumenemisen ja LED vilkkuu hitaasti (1 s päällä/0,5 s pois). Anna akun jäähtyä ennen latausta.

Kuinka huoltaa UC 18YGSL -laturia?

Puhdista ulkopinnat pehmeällä ja kuivalla liinalla. Älä käytä liuottimia. Tarkista säännöllisesti kiinnitysruuvit. Säilytä laturia kuivassa paikassa lasten ulottumattomissa.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että akku on yhteensopiva ja asetettu oikein. Varmista, että lämpötila on 0-40°C. Jos LED vilkkuu nopeasti, voi olla vika. Jos ongelma jatkuu, ota yhteys valtuutettuun Hitachi-huoltoon.

Voinko käyttää jännitteennostomuuntajaa tämän laturin kanssa?

Ei, jännitteennostomuuntajan käyttö on kielletty ja voi vahingoittaa laturia. Käytä vain tavallisessa pistorasiassa, jonka jännite vastaa arvokilvessä ilmoitettua.

Onko turvallista jättää laturi jatkuvasti kytkettynä?

On suositeltavaa irrottaa laturi, kun sitä ei käytetä, energian säästämiseksi ja riskien välttämiseksi. Noudata käyttöohjeen ohjeita.

Voinko korjata laturin itse?

Ei, kaikki korjaukset on tehtävä valtuutetussa Hitachi-huollossa. Älä avaa laturia tai irrota ruuveja. Muiden kuin alkuperäisten osien käyttö voi aiheuttaa vaaran.

KÄYTTÖOHJE UC 18YGSL HITACHI

Lue ohjeet huolellisesti ennen käyttöä.

Handling instructions

Bedienungsanleitung

Mode d'emploi

1. Pidä työskentelyalue puhtaana. Epäjärjestys aiheuttaa vahinkoja.
2. Vältä vaaraa aiheuttavaa ympäristöä. Suojaa pora ja laturi sateelta. Älä käytä sähkötyökalua tai laturia kosteissa paikoissa Huolehdi, että työskentelyolosuhteet on kunnolla valaistu.
   Älä koskaan käytä sähkötyökaluja ja laturia helposti syttyvien tai räjähtävien materiaalien läheisyydessä. Älä koskaan työskentele lähellä tulenarkoja tai räjähtäviä aineita.
3. Tämä laite ei ole tarkoitettu nuorten lasten tai mielentilaltaan epävakaiden henkilöiden käyttöön ilman valvontaa. Nuoria lapsia on valvottava, jotta he eivät pääse leikkimään laitteella. Kaikki asiaankuulumattomat henkilöt on pidettävä poissa työskentelypaikalta.
4. Kun työkalut eivät ole käytössä, säilytä niitä kuivassa paikassa korkealla lapsilta ulottumattomissa tai lukitussa paikassa. Työkalujen ja laturin säilytyspaikan lämpötilan ei tule ylittää 40°C.
5. Älä väärinkäytä johtoa. Älä koskaan riiputa laturia johdosta tai irrota sähköpistoketta johdosta vetämällä. Pidä johto poissa kuumuudesta, öljystä ja terävistä reunoista.
6. Kun laturi ei ole käytössä tai sitä huoltaessasi irrota laturin pistoke verkkovirrasta.
7. Käytä oikeaa laturia. Välttääksesi onnettomuuksia laturia. Välttääksesi onnettomuuksia, käytä ainoastaan suositeltua laturia.
8. Käytä ainoastaan alkuperäisiä HITACHI varaosia.
9. Älä käytä sähkötyökalua tai laturia muihin kuin käyttöohjeissa mainittuihin tarkoituksiin.
10. Henkilövaurioiden välttämiseksi on käytettävä ainoastaan näissä käsittelyohjeissa tai HITACHI-esitteessä mainittuja varusteita tai osia.

11. Jos varusteisiin kuuluva johto vahingoittuu, se on vaihdatutettava valmistajalla, huoltamossa tai asiantuntevalla teknikolla vaarojen välttämiseksi. Korjaustyöt saa suorittaa ainoastaan valtuutettu huoltokeskus. Valmistaja ei ota vastuuta vahingoista tai vaurioista, jotka aiheutuvat valtuuttamattomien henkilöiden tekemistä korjauksista tai työkalun virheellisestä käsittelystä.

12. Välttääksesi vahingoittamasta sähkötyökalua tai laturia, älä poista asennettuja kuoria tai ruuveja.

13. Käytä aina nimilaatassa mainittua jännitettä.
14. Lataa paristo aina ennen käyttöä.
15. Älä koskaan käytä muuta kuin suositeltua paristoa. Älä kytke tavanomaista kuivaparistoa, muuta ladattavaa paristoa tai auton akkua poran sähkötyökaluun.
16. Älä käytä muuntajalla varustettua tehostinta.
17. Älä lataa paristoa sähkögeneraattorista tai tasavirtaisesta virtalähteestä.
18. Suorita lataus sisätiloissa. Koska laturi ja paristo lämpenevät latauksen aikana, suorita lataus varjossa auringolta, paikassa jossa on hyvä ilmanvaihto ja alhainen kosteus.
19. Käsittelyohjeissa olevaa kokoamiskaaviota saa käyttää vain valtuutettuun huoltotarkoitukseen.

LATURIN VAROTOIMENPITEET

1. Paristoa ladattaessa tulee lämpötilan olla 0 – 40°C. Alle 0°C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40°C. Suositeltavin lämpötila on 20 – 25°C.
2. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia ennen seuraavaa latausta.
3. Huolehdi, ettei mitään roskia tai likaa pääse ladattavan kytkentäaukkoon.
4. Älä koskaan irrota mitään osia paristosta tai laturista.
5. Älä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen, joka vaurioittaa pariston.
6. Älä koskaan heitä paristoa tuleen. Jos paristo syttyy palamaan, se saattaa räjähtää.
7. Kuluneen pariston käyttö vahingoittaa laturia.
8. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta se on hankittu. Älä heitä kulunutta paristoa menemään.
9. Älä työnnä esineitä laturin tuuletusaukkoihin. Metallisten tai tulenarkojen esineiden työntäminen laturin tuuletusaukkoihin aiheuttaa sähköiskuvaaran ja vahingoittaa laturia.

TEKNISET TIEDOT

LATURI

Latausaika noin 40 – 90 minuuttia (20°C:ssa)
Latausjännite 14,4 – 18 V
Paino 0,4 kg

KÄYTTÖ

HITACHI pariston lataukseen.

○BSL1415, BSL1415X, BSL1430, BSL1815, BSL1815X, BSL1830

LATAUS

Ennen poran käyttöä lataa paristo seuraavien ohjeiden mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan.

Kun laturin verkkojohto on liitetty pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta paristo lujasti laturiin kuvissa kuvassa 1 näytetyllä tavalla.

3. Lataaminen

Kun paristo asetetaan laturiin, merkkivalo palaa jatkuvasti punaisena.

Kun paristo on täysin latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein). (Kasto Taulukko 1)

(1) Merkkivalon merkitys

Merkkivalon merkitykset näkyvät Taulukosta 1 laturin tai ladattavan pariston tilan mukaisesti.

Taulukko 1

Merkkivalon merkitykset
Merkkivalo(punainen)	Ennen Vilkkuulatausta sekunnin ajan.	Palaa 0,5 sekunnin ajan. Ei pala 0,5 (sammuu 0,5 sekunniksi)
	Ladattaessa	Palaa Palaa jatkuvasti
	Lataussuoirtettu	Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ylikuumentumisenaiheuttamaodotustila	Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)	Paristo onylikuumentunut. Ei voida ladata(lataaminen alkaapariston jäähdyttyä).
	Lataus mahdo-ton suorittaa	Välähtalee Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi)	Paristo tai laturitoimii huonosti.

(2) Mitä tulee ladattavan pariston lämpötilaan Ladattavien paristojen lämpötilat näkyvät Taulukosta 2, ja kuumentuneita paristoja tulee jäähdyttää jonkin aikaa ennen niiden lataamista.

Taulukko 2

Lämpötilat joissa paristo voidaan ladata

0°C — 50°C

(3) Mitä tulee latausaikaan

Taulukosta 3 näkyy paristotyypin mukainen latausaika.

Taulukko 3 Latausaika (likim. minuuteissa) 20° C lämmössä

	Akun kapasiteetti (Ah)
Akkuj-ännite(V) 1,5 Ah	Li-ion PARISTO
	3,0 Ah
14,4V	BSL1415, BSL1415X(4 kennoa)	40 min.	BSL1430(8 kennoa)	90 min.
18V	BSL1815, BSL1815X(5 kennoa)	40 min.	BSL1830(10 kennoa)	90 min.

HUOM: Latausaika saattaa vaihdella ympäristön lämpötilan mukaan.

4. Irrota laturin verkkojohto vaihtovirtapistorasiasta.

5. Pidä laturista kiinni lujasti ja vedä akku pois.

HUOM!

Ota paristo pois lataajasta käytön jälkeen ja pane se säilöön.

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyseessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2-3 kertaa.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät. Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.

(2) Älä lataa korkeissa lämpötiloissa.

Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemikaalinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

VAROITUS

○Jos paristo ladataan sen ollessa kuuma pitkän auringossa olon jälkeen tai heti käytön jälkeen, laturin merkkivalo palaa 1 sekunnin ja ei pala 0,5 sekuntia (on pois päältä 0,5 sekuntia). Lataa paristo vasta sen jäähdyttyä.
○Jos merkkivalo vilkkuu nopeasti (noin 0,2 sekunnin välein), katso onko laturin akun liittimessä vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkunnossa. Vie ne valtuutettuun huoltoon.
○Koska kestää noin 3 sekuntia ennen kuin sisäinen mikrotietokone varmistaa että laturilla UC18YGSL ladattava paristo on ulkona, odota ainakin 3 sekuntia ennen kuin laitat sen uudelleen sisään ja jatkat lataamista. Jos paristo laitetaan sisään 3 sekunnin kuluessa, se ei lataudu kunnolla.

HUOLTO JA TARKISTUKSET

1. Kiinnitystruuvien tarkistus:

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

2. Laturin puhdistus

Jos laturi n tahraantunut, puhdista se pehmeällä kuivalla tai saippuaveteen kostutetulla rievulla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

3. Laturin säilytys

Kun laturi ei ole käytössä, säilytä sitä kuivassa ja korkeassa tai lukitussa paikassa lasten ulottumattomissa.

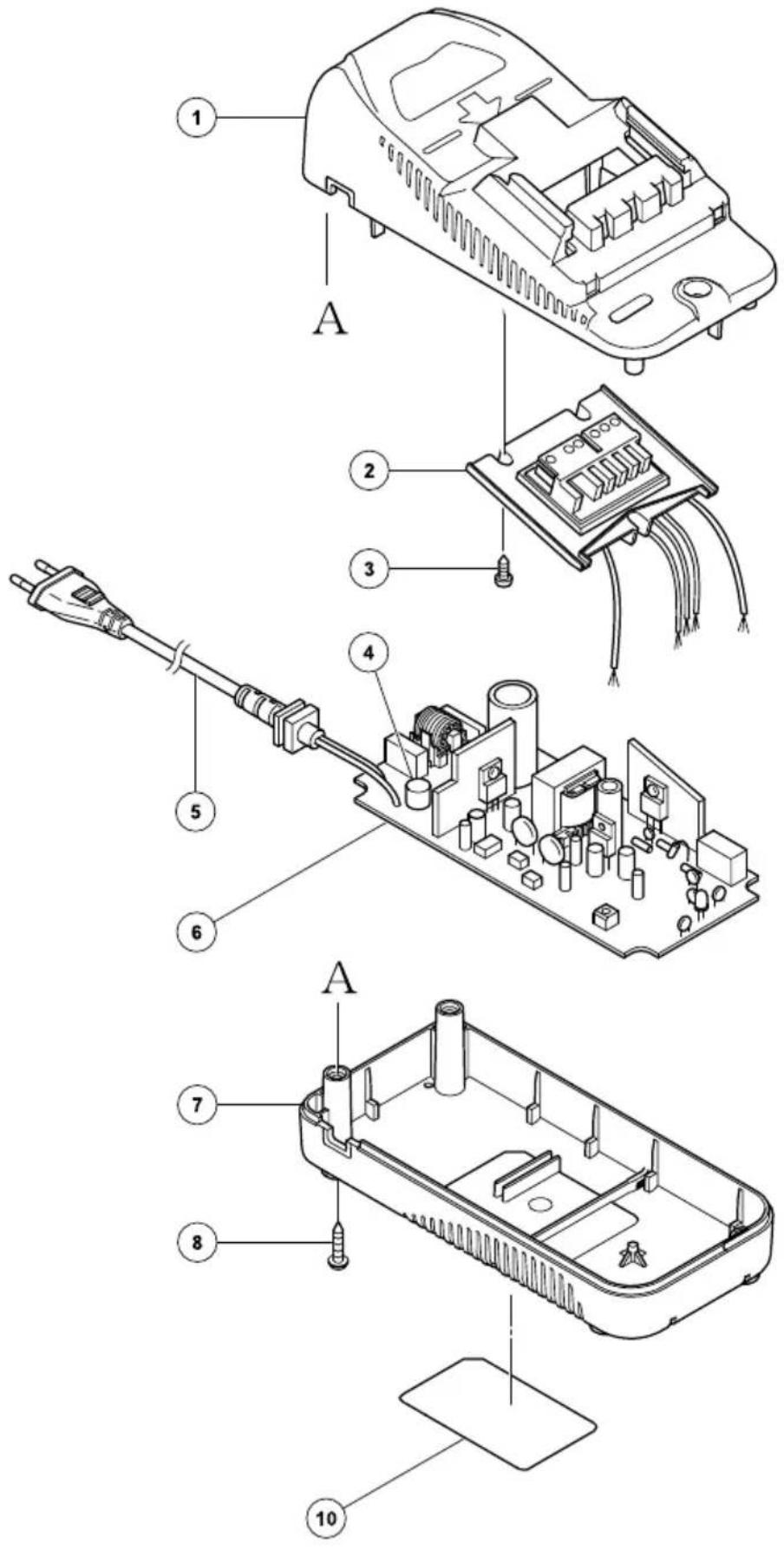

4. Huolto-osalista

HUOMAUTUS

Hitachi-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa Hitachi-huoltokeskuksessa.

Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun Hitachi-huoltokeskukseen korjausta tai huoltoa pyydettäessä. Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET

Hitachi-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia. Tästä johtuen jotkut osat saattavat muuttua ilman ennakkoilmoitusta.

HUOM

Koska HITACHI jatkuvasti kehittää fuotteitaan, pidättää falmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.
