Tipo de producto	Videograbadora VHS
Marca	Sony
Modelo	SLV-L59
Formato de video	VHS NTSC
Número de cabezales	4 cabezales de doble azimut
Velocidades de reproducción	SP, LP (solo lectura), EP
Duración máxima de grabación	9h en modo EP (cinta T-180)
Alimentación	110-240 V CA, 50/60 Hz (modelos CL/CS/PR); 120 V CA, 60 Hz (otros)
Consumo eléctrico	18 W (modelos básicos); 19 W (modelos Hi-Fi)
Dimensiones (An × Al × Pr)	355 × 96 × 289 mm
Peso	3,7 kg
Entradas de video/audio	LINE-1 IN (conector Scart); LINE-2 IN (conectores RCA frontales)
Salidas de video/audio	LINE OUT (conectores RCA); salida RF (canal 3/4)
Programación	Hasta 8 programas en 1 mes; grabación diferida diaria/semanal
Funciones especiales	APC (control adaptativo de imagen), Reality Regenerator (algunos modelos), búsqueda por índice
Idiomas de visualización	Inglés, Español
Accesorios incluidos	Control remoto, pilas AA, cable coaxial, adaptador de corriente (según modelo)
Mantenimiento y limpieza	Limpiar la carcasa con un paño suave y seco. Usar una cinta de limpieza Sony para los cabezales.
Seguridad	No exponer a la humedad; desconectar si no se usa por mucho tiempo; no obstruir las ranuras de ventilación
Piezas de repuesto y reparabilidad	Contactar a un centro de servicio autorizado Sony para piezas y reparaciones.

Preguntas frecuentes - SLV-L59 SONY

¿Cómo ajustar el reloj automáticamente?

El reloj se ajusta automáticamente mediante la señal horaria de Sony Entertainment Television (SETV). Asegúrese de que el cable esté conectado y que SETV esté disponible en su región. Si no es así, ajuste el reloj manualmente a través del menú AJUSTE DEL RELOJ.

¿Cómo programar una grabación diferida?

Presione TIMER, ajuste la fecha, la hora de inicio y fin, el canal y la velocidad (SP/EP). Confirme con OK, luego presione I/O para poner la videograbadora en espera. El indicador TIMER se enciende.

¿Qué hacer si la imagen está nevada o distorsionada?

Ajuste el seguimiento (tracking) con las teclas TRACKING +/− en el panel frontal. Si el problema persiste, los cabezales de video pueden estar sucios. Use una cinta de limpieza Sony (ref. T-25CLD).

¿Cómo grabar un programa estéreo o en dos idiomas?

La videograbadora graba automáticamente en estéreo (indicador STEREO). Para el sonido SAP (segundo programa de audio), ajuste SINTONIZ AUDIO a SAP en el menú OPCIONES. Durante la reproducción, presione AUDIO MONITOR para elegir el canal de audio.

¿Puedo usar una cinta de larga duración (T-180)?

Sí, la videograbadora acepta cintas hasta T-180. El modo EP permite una duración máxima de grabación de 9 horas. Seleccione el tipo de cinta en el menú SELC DE CINTA: AUTO para T-160 o menos, o 180 para T-140/T-180.

¿Cómo bloquear la videograbadora para evitar el uso por niños?

Mantenga presionada la tecla I/O POWER en el aparato hasta que aparezca '– – –'. El indicador de bloqueo se enciende. Para desbloquear, mantenga nuevamente presionada la tecla hasta que el indicador se apague.

¿Por qué no se inserta la cinta?

Verifique que no haya ya una cinta en el compartimiento. Asegúrese de que la cinta no esté dañada. Si el problema persiste, el mecanismo puede estar bloqueado; contacte a un servicio técnico.

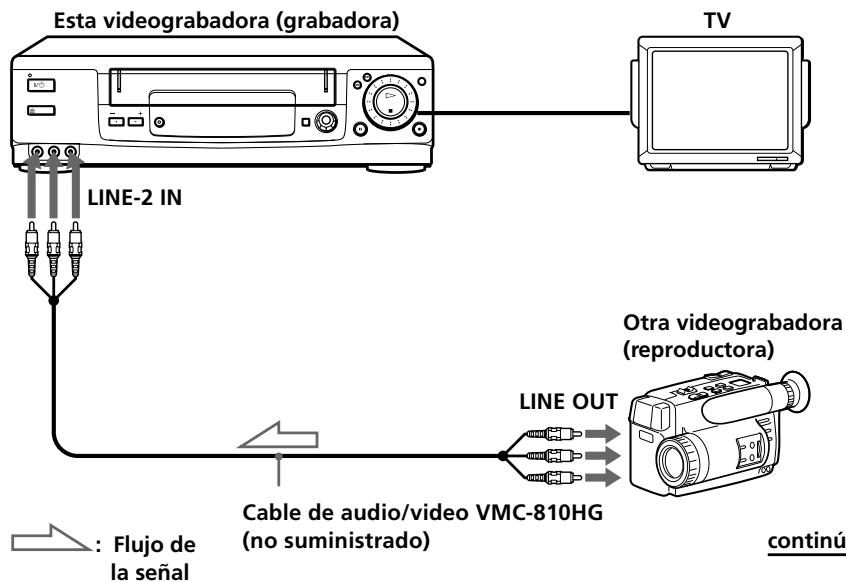

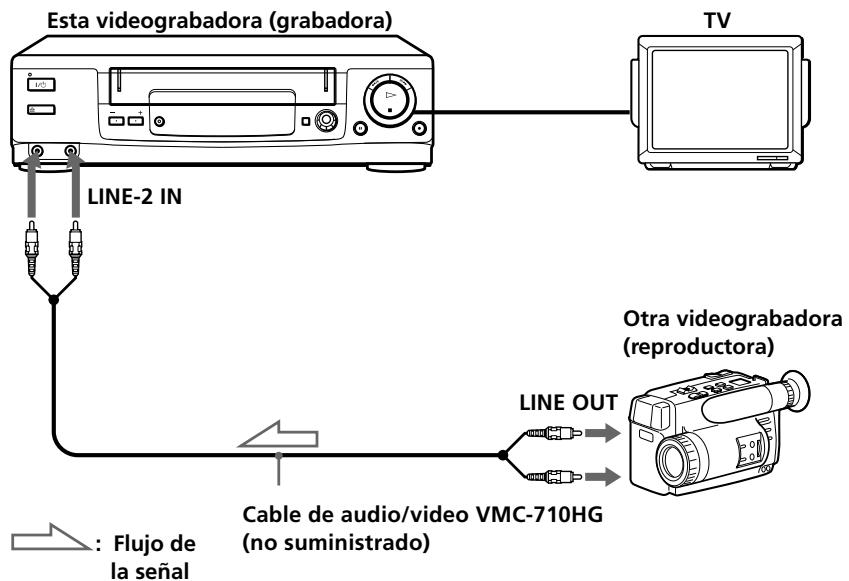

¿Cómo copiar (editar) con otra videograbadora?

Conecte la videograbadora fuente a las entradas LINE-1 IN o LINE-2 IN de este aparato. Seleccione la entrada con INPUT SELECT (L1 o L2). Ponga ambos aparatos en pausa, luego presione simultáneamente PAUSE para iniciar la copia.

¿Qué significa el indicador APC que parpadea?

El indicador APC parpadea cuando la videograbadora analiza la cinta para optimizar la calidad de imagen. Esto ocurre al insertar una cinta y antes de la grabación. Espere a que el indicador se apague para comenzar a grabar.

¿Cómo reiniciar el contador de cinta?

Presione CLEAR para poner el contador a cero. El contador se muestra en la pantalla presionando varias veces DISPLAY. Se reinicia automáticamente al insertar una nueva cinta.

MANUAL DE USUARIO SLV-L59 SONY

Manual de instrucciones

VHS

Power Trilogic

SLV-L49 MX

SLV-L52 PA/PC

SLV-L59 CL/CS/PR/VZ

SLV-X55 MX

SLV-L69HF MX

SLV-L72HF PA/PC

SLV-L79HF CL/CS/VZ

SLV-L89HF CL/CS/MX/VZ

SLV-X66HF MX

Hi-Fi

Hi-Fi

Hi-Fi

Hi-Fi

Hi-Fi

ADVERTENCIA

Para evitar incendios o el riesgo de descargas eléctricas, no exponga la unidad a la lluvia ni a la humedad.

El cable de alimentación debe sustituirse únicamente en un centro de servicio técnico especializado.

Precauciones

Seguridad

• Utilice las unidades SLV-L59 CL/CS/PR, L79HF CL/CS y L89HF CL/CS con tensión de 110 a 240 V CA, 50/60 Hz. Utilice las unidades SLV-L49 MX, L52 PA/PC, L59 VZ, X55 MX, L69HF MX, L72HF PA/PC, L79HF VZ, L89HF MX/VZ y X66HF MX solo con tensión de 120 V CA, 60 Hz.
• Si dentro de la unidad cae algún objeto o se vierte algún líquido, desenchúfela de la red y haga que sea revisada por personal especializado antes de utilizarla nuevamente.
• La unidad no está desconectada de la fuente de alimentación de CA (toma de red) cuando está enchufada a una toma de la pared, también apáguela. Desenchufe la unidad de la toma de corriente si no va a utilizarla durante mucho tiempo. Para desconectar el cable, tire del enchufe, nunca del propio cable.

Instalación

• Para evitar el sobrecalentamiento interno, ventile adecuadamente la instalación.
• No coloque la unidad sobre superficies (alfombras, mantas, etc.) ni cerca de materiales (cortinas, tapices, etc.) que puedan bloquear los orificios de ventilación.
• No instale la unidad cerca de fuentes térmicas, tales como radiadores o conductos de aire caliente, ni en lugares sometidos a la luz solar directa, polvo excesivo, vibraciones mecánicas, ni golpes.
• No instale la unidad en posición inclinada. Ha sido diseñada para emplearse en posición horizontal solamente.
• Mantenga la institución y los videocasetes alejados de equipos con imanes intensos, tales como hornos de microondas o altavoces grandes.
• No coloque también THING sobre la chaft.
• Si traslada directamente la institución de un lugar frío a otro cálido, es posible que se condense humedad en el interior de la videograbadora y dañe el cabezal del video y la cinta. Cuando instale la institución por primera vez, o la traslade de un lugar frío a otro cálido, espere aproximadamente tres horas antes de utilizar la institución.

Precaución

Los programas de televisión, las películas, las videocintas y demás materiales suelen tener reservado el Derecho de reproducción. La reproducción no autorizada de tales materiales puede ir en contra de lo dispuesto por las leyes sobre derechos de autor. Además, el empleo de esta videograbadora con una transmisión de cable puede requerir la autorización del transmisor de cable y/o propietario de los programas.

Información

"Power Trilogic" es una marca registrada de Sony Corporation.

Índice

Inicio

4 Paso 1: Desempacando 5 Paso 2: Ajuste del control remoto 7 Paso 3: Conexiones 24 Selección del idioma 25 Ajuste del reloj 31 Programación de canales

Operaciones básicas

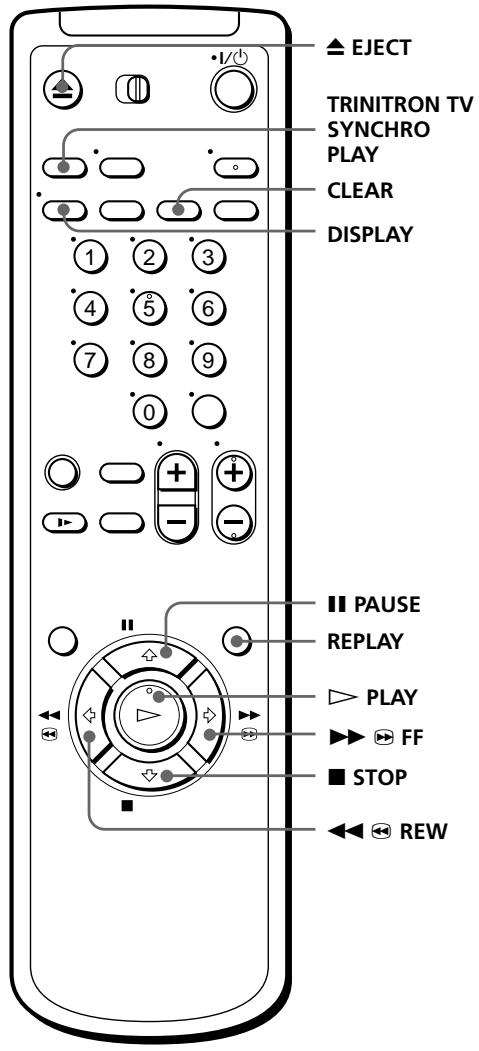

38 Reproducción de una cinta de video 41 Grabación de programas de televisión 44 Grabación de programas de televisión realizando el temporizador

Operaciones adicionales

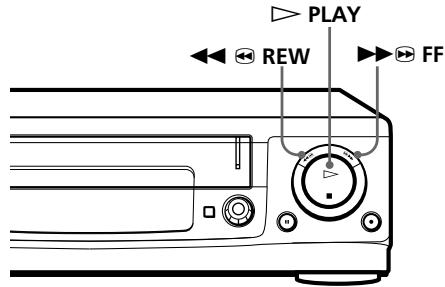

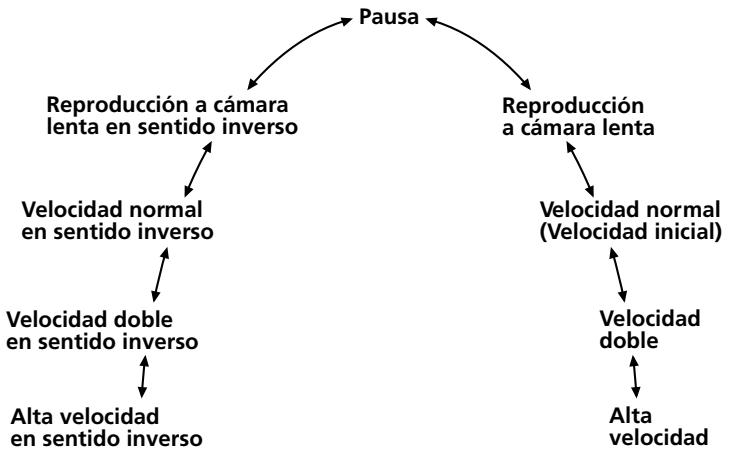

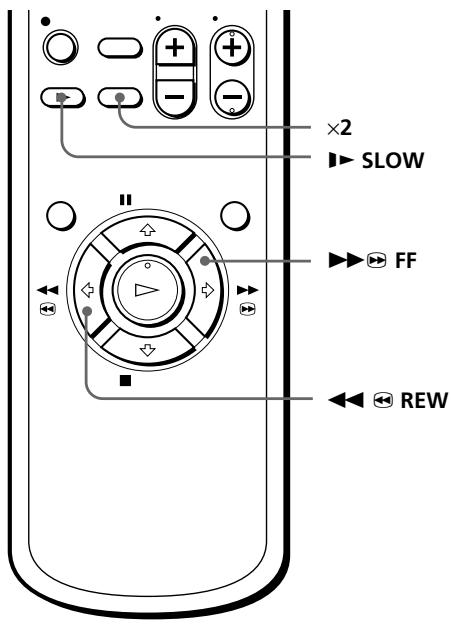

48 Reproducción/búsqueda a distintas velocidades 51 Búsqueda de un punto seleccionado en la cinta 53 Búsqueda con omisión automática 54 Grabación de programas de TV usando el temporizador de dial 57 Ajuste del tiempo de duración de la grabación 58 Comprobación/cambio/cancelación de los ajustes del temporizador

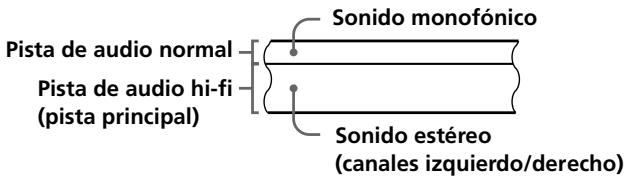

60 Grabación de programas estéreo y en dos idiomas (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente) 62 Ajuste de la imagen 64 Cambio de las opciones de menú 65 Ediciones con otra videograbadora

Información adicional

67 Información general de instalación 69 Solución de problemas 71 Especificaciones 72 Índice de partes y controles 79 Índice alfabético

Referencia rápida de uso de la videograbadora

Paso 1

Desempacando

Compruebe que ha recibido las siguientes piezas junto con la videograbadora:

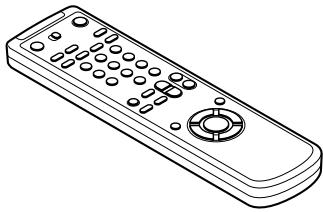

Control remoto

• Pilas de tamaño AA (R6)

• Cable de audio/video (3-fono a 3-fono) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente)

• Cable coaxial de 75 ohmios con conectores de tipo F

• Adaptador de enchufe (SLV-L59 CL/CS/PR, L79HF CL/CS y L89HF CL/CS solamente)

Si el enchufe suministrado con la videograbadora no es adecuado para su toma de alimentación, fije a dicho enchufe el adaptador suministrado.

Comprobación del modelo

Las instrucciones de este manual son para los 19 modelos: SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ, X55 MX, L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX. Compruebe el modelo de su institución en el panel posterior de la misma. El modelo que aparece en las ilustraciones es el SLV-L89HF MX. Las diferencias en el manejo de los distintos modelos se indican claramente en el texto: "SLV-X66HF MX solamente."

Ajuste del control remoto

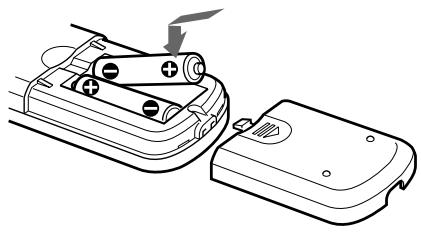

Introducción de las pilas

Introduzca dos pilas de tamaño AA (R6) haciendo coincidir los signos + y - de estas con el diagrama bajo del compartimiento de pilas. Inserte primero el extremo negativo (-) y, a continuación, ejerza presión hasta que el extremo positivo (+) quede encajado en su posición con un clic.

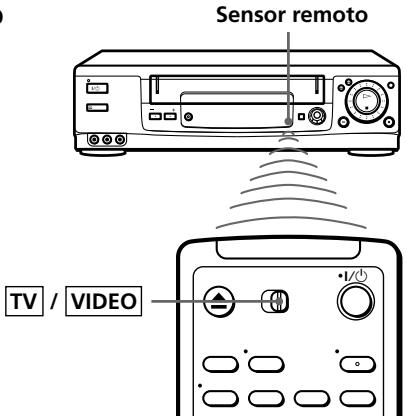

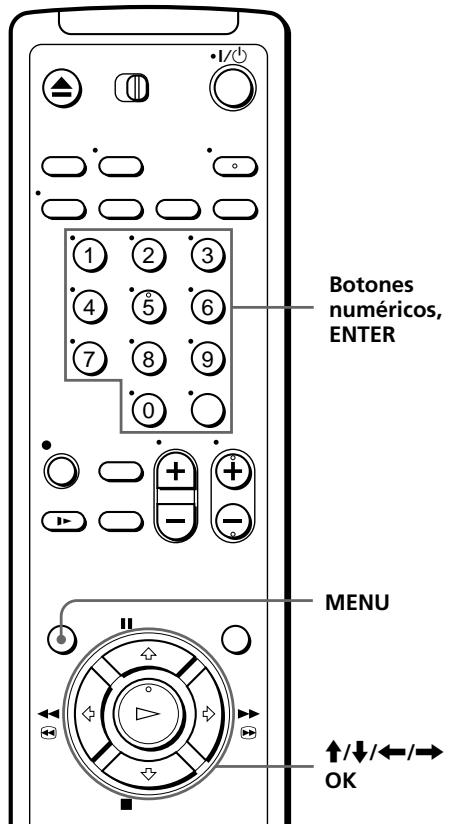

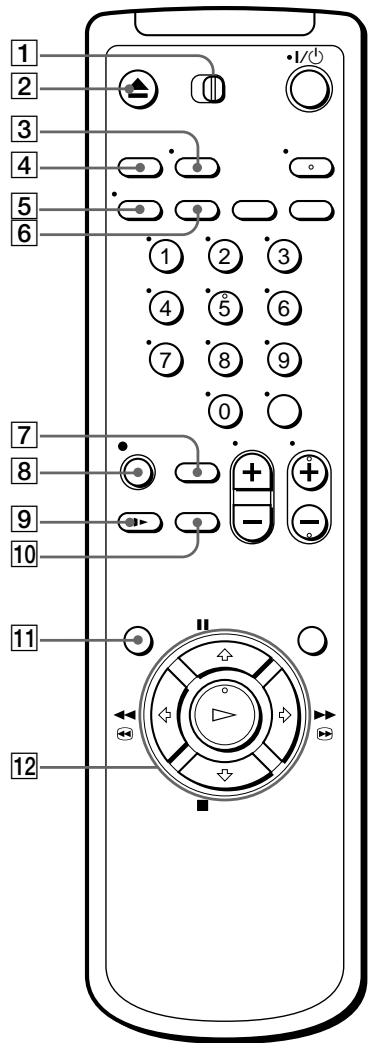

Uso del control remoto

Es posible emplear el control remoto con esta videograbadora y con una televisión Sony. Los botones del control remoto marcados con un punto (•) se pueden usar con una televisión Sony.

Para utiliser	Ajuste TV /VIDEO en
la videograbadora	VIDEO y apunte al sensor remoto de la videograbadora
una television Sony	TV y apunte al sensor remoto de la television

Notas

• Con un uso normal, las pilas deben durar aproximadamente de tres a años.
• Si no utiliza el control remoto durante un largo periodo de tiempo, saque las pilas para evitar posibles daños por fugas.
• No utilice una pila nueva con una gastada.
• No utilice distintos tipos de pilas.

continúa

Control de otros televisores con el control remoto (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente)

El control remoto está preprogramado para controlar televisores de otras marcas que no sean Sony. Si su TV aparece en la lista de la tabla siguiente, ajuste el número de código del fabricante que corresponda.

1 Ajuste TV/VIDEO, en la parte superior del control remoto, en la posición TV. 2 Mantenga oprimido I/0 mientras introduce el número o números de código de la televisión utilizando los botones numéricos. A continuación, libere I/0.

Ahora ya puede usar los botones I/0, VOL +/-, CH +/- y TV/VIDEO para controlar su TV. Internacionalmente, asegúrese de que el código tenga un punto (•) para controlar un TV Sony. Para controlar la videograbadora, reajuste TV/VIDEO en la posición VIDEO.

Números de código de TV controlables

Si en la lista aparece más de un número de código, pruebe a introducirlos uno por uno hasta que encuentre el que funcione con su TV.

Fabricante	Numero de@c日消息
Sony	01
Akai	04
AOC	04
Centurion	12
Coronado	03
Curis-Mathes	12
Daytron	12
Emerson	03, 04, 14
Fisher	11
General Electric	06, 10
Gold Star	03, 04, 17
Hitachi	02, 03
J.C.Penny	04, 12

Fabricante	Numero de \ cólico
JVC	09
KMC	03
Magnavox	03, 08, 12
Marantz	04, 13
MGA/Mitsubishi	04, 12, 13, 17
NEC	04, 12
Panasonic	06, 19
Philco	03, 04
Philips	08
Pioneer	16
Portland	03
Quasar	06, 18
Radio Shack	05, 14

Fabricante	Numero de número
RCA	04, 10
Sampo	12
Sanyo	11
Scott	12
Sears	07, 10, 11
Sharp	03, 05, 18
Sylvania	08, 12
Teknika	03, 08, 14
Toshiba	07
Wards	03, 04, 12
Yorx	12
Zenith	15

Notas

• Si su TV emplea un sistema de control remoto diferente del programado para funcionar con la videograbadora, no podrá manejar su TV con el control remoto.
• Si introduce un nuevo número de código, se borrará el número de código previamente introducido.
• Cuando se cambian las pilas del control remoto, el número de código podrá cambiar. Vuelva a ajustar el número de código cada vez que cambie las pilas.
• Cuando oprima el botón AUDIO MONITOR, podría aparecer el menú de TV en la pantalla del televisor. Para salir del menú de TV, oprima el botón MENU en el control remoto del televisor o espere hasta que el menú desaparezca automáticamente.

Conexiones

Selección de la mejor opción de conexión

Hay muchas maneras de conectar la videograbadora. Para conectarla de modo que funcione de una forma óptima, vea en primer lugar la siguiente tabla. Después utilice los diagramas y procedimientos en las páginas indicadas para instalarla.

Si tiene	Utilice	Consulte las
Televisión con entrada de audio/ video	La红线 de audio/video (A/V), desde sus开发利用 una de las siguientes codificaciones.	págrinas 8 a 10
Antena, sin television por cable	Conexión 1	págrinas 11 a 13
Sin decodificador o con decodificador con poco canales codificados	Conexión 2	págrinas 14 a 16
Decodificador con muchos canales codificados	Conexión 3	págrinas 17 a 19
Decodificador confewes canales codificados utilizing un interruptor A/B	Conexión 4	págrinas 20 a 23

Después de terminar las conexiones, siga las instrucciones de instalación. Durante la misma se indican las páginas sobre las que se deben consultar en caso de duda.

Al terminar la instalación, está preparado para usar la videograbadora. Los procedimientos son distintos según la conexión empleada. Para una descripción general, consulte la "Referencia rápida de uso de la videograbadora" en la cubierta posterior.

Antes de comenzar

• Asegúrese de que todos los equipos estén apagados.
• No conecte los cables de alimentación de CA antes de realizar todas las conexiones.
• Asegúrese de que las conexiones son firmes. Si están flojas, pueden causar que se distorsione la imagen.
• Si la televisión no está incluida en ninguno de los ejemplos, consulte a su proveedor Sony o a un técnico calificado.

continúa

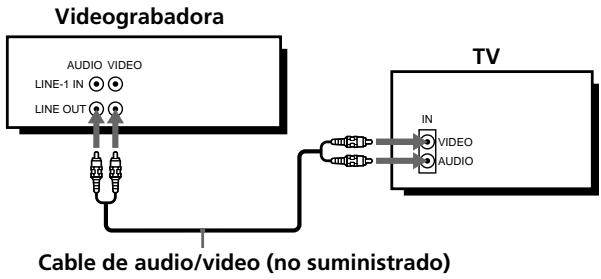

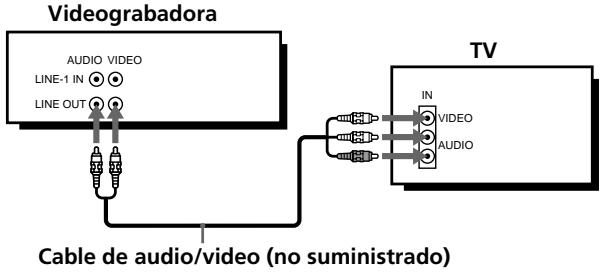

Conexión de audio/video (A/V)

Si su televisión incorpora tomas de entrada de audio/video (A/V), obtendrá mayor imagen y sonido si utiliza dichas conexiones para la videograbadora. Si la televisión no incorpora entradas A/V, lea las siguientes páginas para realizar la conexión de la antena o televisión por cable.

Si no ha previsto usar la videograbadora para grabar programas, habrá terminado su instalación después de efectuar las conexiones en las páginas 8 y 9.

Si quiere grabar sin el sistema de televisión por cable o con antena, termine primero estas conexiones y después consulte las páginas a continuación para las conexiones con televisión por cable o con antena.

Para los modelos SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ y X55 MX

A Utilice esta conexión si su televisión incorpora tomas estereofónicas

B Utilice esta conexión si su televisión no incorpora tomas estereofónicas

Nota

• Si utiliza la función de reproducción sincronizada de televisiones Trinitron (consulte la página 40), será necesaria la conexión de A/V. (Si la televisión dispone de dos o más entradas, conecte el cable de audio/video a las tomas VIDEO IN 1.)

Para los modelos SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX

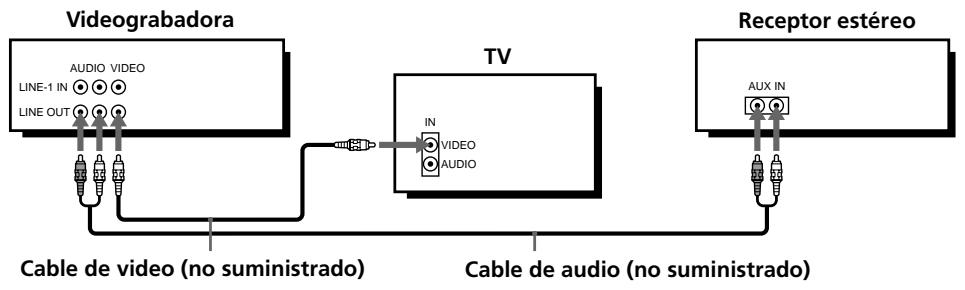

B Utilice esta conexión si su televisión no incorpora tomas estereofónicas.

Notas

• Si utiliza la función de reproducción sincronizada de televisores Trinitron (consulte la página 40), será necesaria la conexión de A/V. (Si la televisión dispone de dos o más entradas, conecte el cable de audio/vídeo a las entradas VIDEO IN 1.)

continúa

Paso 3: Conexiones (continuación)

Conexión de audio/vídeo (A/V):

Ajuste de la videograbadora

Después de conectar su televisión y completar la conexión de la antena o televisión por cable, utilice el procedimiento siguiente para ajustar la videograbadora.

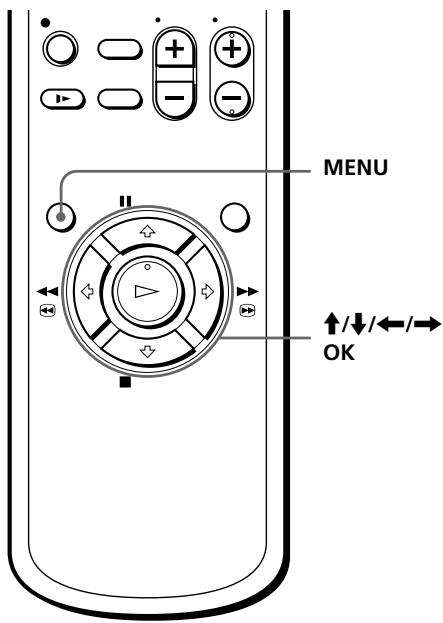

Oprima MENU y seleccione OPCIONES.

Ajuste AUTO ANT SEL en NO y oprima OK.

Para más información, consulte la página 64.

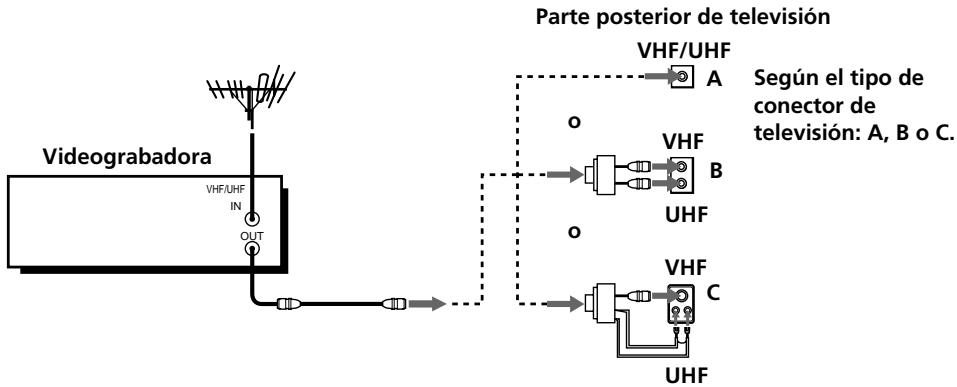

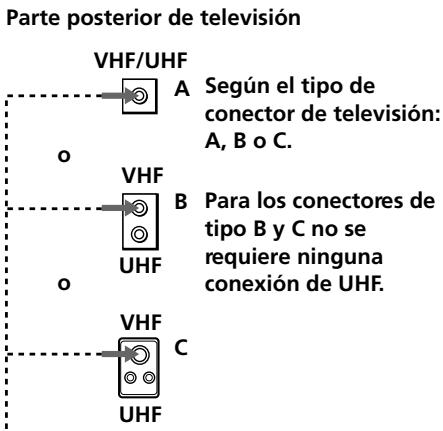

Conexión de la antena

Realice las siguientes conexiones si utiliza una antena (y no recibe televisión por cable).

A Utilice esta conexión si, por ejemplo:

• Una antena de VHF/UHF (puede programar los canales 2-13, 14 y superiores)
• Una antena solamente de UHF (puede programar el canal 14 y superiores)
• Antenas separadas de VHF y UHF

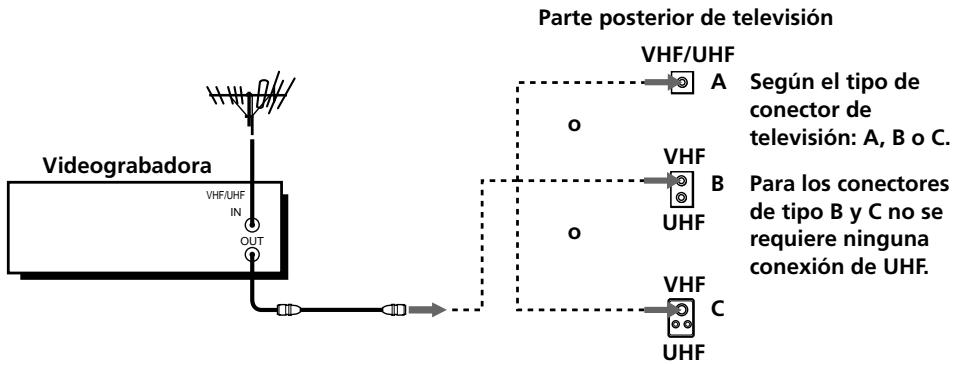

B Utilice esta conexión si su antena es solamente de VHF (solo puede programar los canales 2-13)

Si no puede conectar el cable de antena directamente a la videograbadora

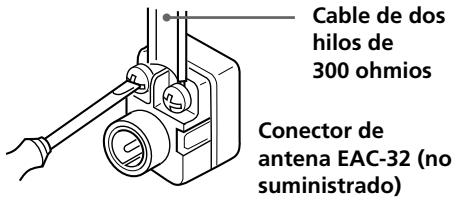

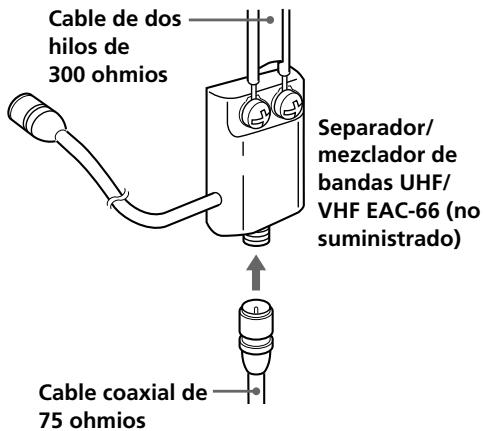

Si el cable de antena es plano (cable de dos hilos de 300 ohmios), fije un conector de antena exterior (no suministrado) para enchufarlo al conector VHF/UHF IN. Si tiene cables distintos para las antenas de VHF y UHF, deben usar un mezclador de banda U/V (no suministrado). Para más información, consulte la página 68.

Paso 3: Conexiones (continuación)

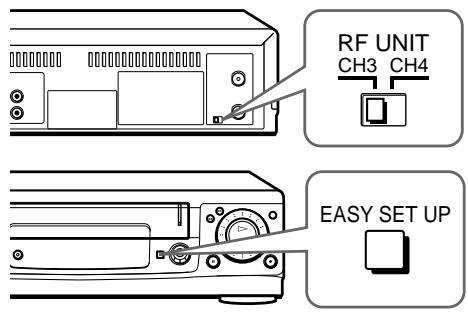

Conexión 1: Ajuste de la videograbadora

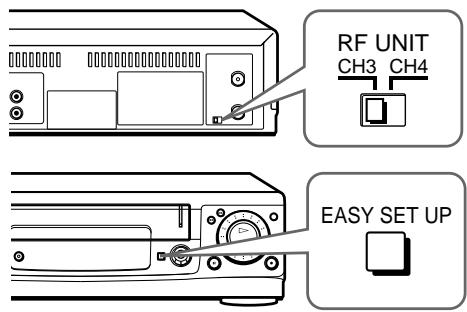

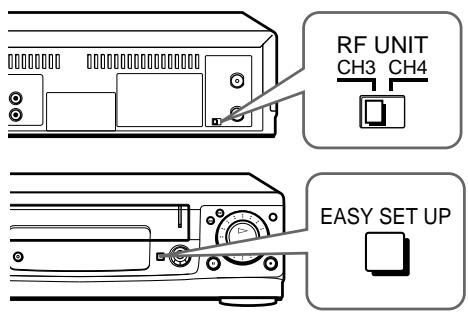

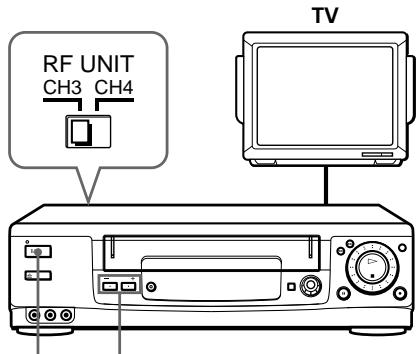

1 Ajuste el interruptor RF UNIT en CH3 o CH4, en el canal que no se usa en su localidad. Si se usan ambos, ajuste el interruptor en cualquiera de ellos. Para más información, consulte la página 67. Si realizó las conexiones de A/V (de la página 8), puede omitir este paso.

2 Oprima EASY SET UP en la videograbadora.

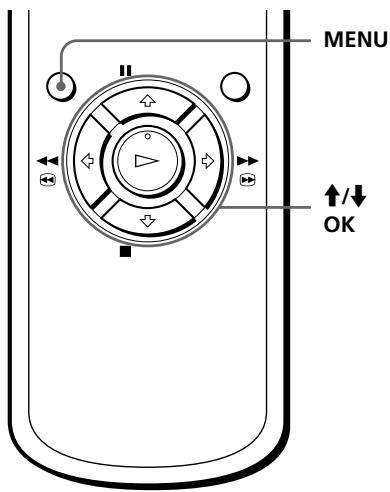

Aparecerá el menú IDIOMA. Cambie el idioma de presentación en pantalla a inglés (ENGLISH) si lo desea, y oprima OK. Para más información, consulte la página 24.

Aparecerá el menú RELOJ. Seleccione MANUAL y oprima OK. Después ajuste el reloj. Para más información, consulte la página 29.

Aparece el menú SINTONIZADOR. Ajuste ANTENA/CABLE en ANT y oprima OK. Para más información, consulte la página 31.

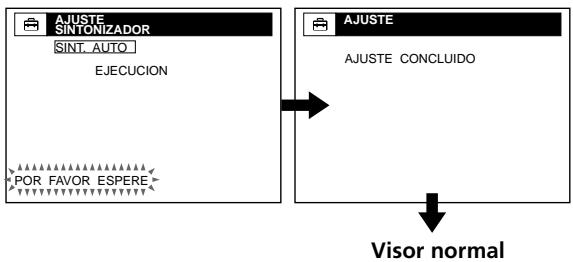

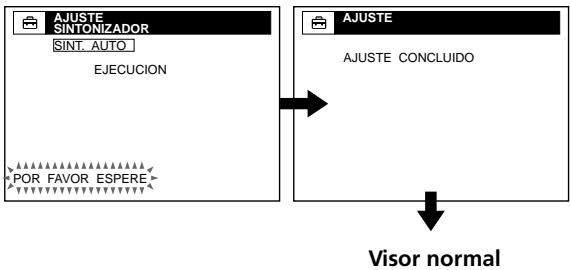

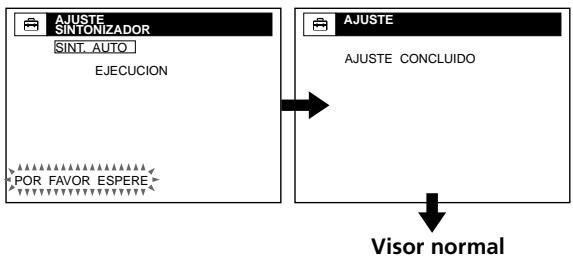

Se inicia la SINT. AUTO.

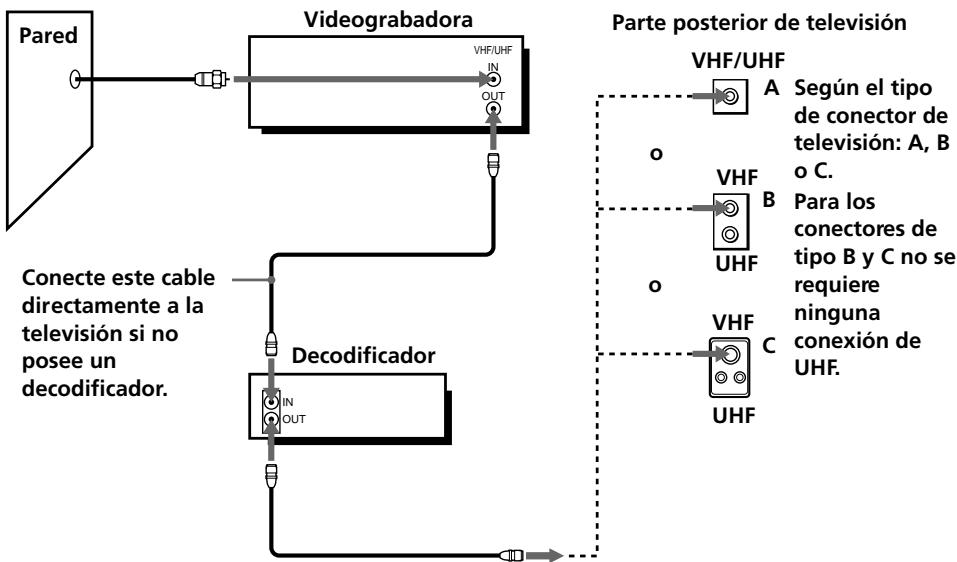

Conexión 2

Sin decodificador o con decodificador con pocos canales codificados

Uso recomendado

Utilice esta conexión si no tiene un decodificador, y si su sistema de televisión por cable codifica pocos canales.

Qué pueda hacer con esta conexión

• Grabar cualquier canal no codificado seleccionándolo en la videograbadora

Qué no pueda hacer

• Grabar los canales codificados que requieren un decodificador

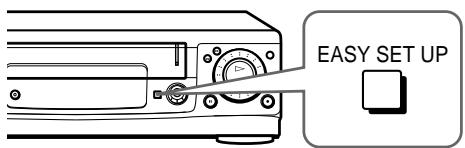

Conexión 2: Ajuste de la videograbadora

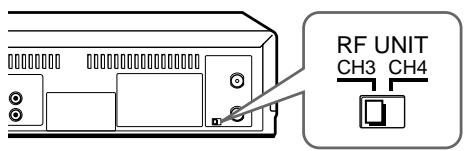

1 Ajuste el interruptor RF UNIT en CH3 o CH4, en el canal que no se usa en su localidad. Si se usa, ajuste el interruptor en el canal que quiera. Para mayor información, consulte la página 67. Si realizó las conexiones de A/V (de la página 8), puede omitir este paso.

2 Oprima EASY SET UP en la videograbadora.

Aparecerá el menú IDIOMA. Cambie el idioma de presentación en pantalla a inglés (ENGLISH) si lo desea, y oprima OK. Para más información, consulte la página 24.

Aparecerá el menú RELOJ. Seleccione AUTO y oprima OK. Para más información, consulte la página 25.

Aparecerá el menú PAÍS/ZONA DE HORARIO. Seleccione el país que quiera ajustar y oprima OK.

Puede seleccionar de entre los países siguientes: BELIZE, BOLIVIA, CHILE,

COLOMBIA, COSTA RICA, CUBA.

REP. DOMIN. ↔ ECUADOR

EL SALVADOR ↔ GUATEMALA ↔

GUYANA ↔ HONDURAS ↔ JAMAICA ↔

MEX-CENTRO ↔ MEX-MONT. ↔

MEX-PACÍF. ↔ MEX-S. ESTE ↔

NICARAGUA ↔ PANAMÁ ↔ PERÚ

SURINAME ↔ TRIN. & TOB.

VENEZUELA

continúa

Paso 3: Conexiones (continuación)

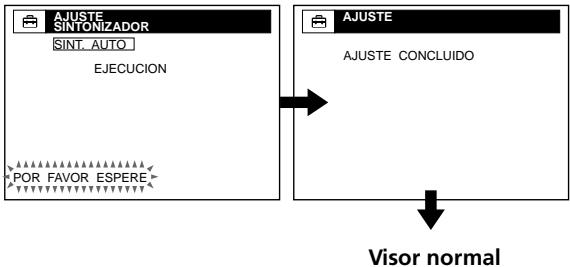

Aparece el menú SINTONIZADOR. Ajuste ANTENA/CABLE en CABLE y oprima OK. Para más información, consulte la página 31.

Se inicia la SINT. AUTO.

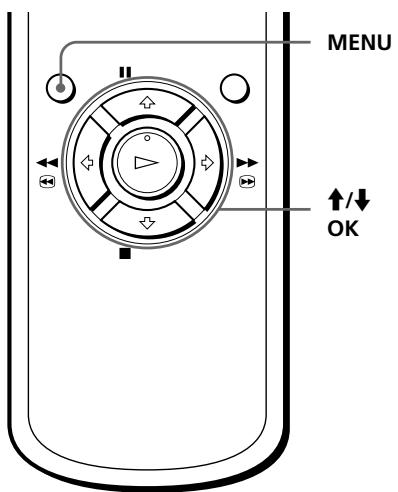

Ajuste automático del reloj

Después de [JKLM], ésta ajustará automáticamente el reloj la primera vez que la apague. A partir de entonces, la videograbadora verificará la hora y ajustará el reloj cada vez que la apague, incluso para el horario de verano. La videograbadora ajusta el reloj captando la señal horaria (ofrecida por la Sony Entertainment Television (SETV)).

Si desea utilizar el temporizador para grabar al instante, o si la emisora de televisión por cable de su localidad no emite la SETV, o si la SETV de su localidad no ofrece señal horaria, ajuste manualmente el reloj. Para más información, consulte la página 29.

Nota

• Los días de inicio y finalización del horario de verano podrán variar según el año. Para asegurar un cambio correcto, seleccione SÍ o NO para el ajuste HORARIO VERANO (página 28).

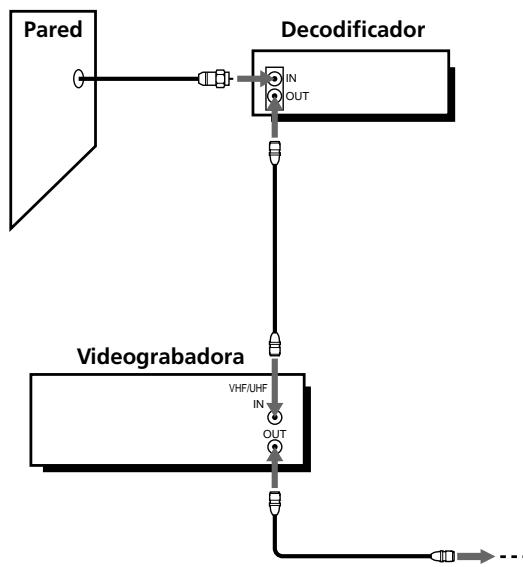

Decodificador con muchos canales codificados

Uso recomendado

Utilice esta conexión si su sistema de televisión por cable codifica todos o casi todos los canales.

Qué puede hacer con esta conexión

• Grabar cualquier canal seleccionándolo en el decodificador

Qué no puede hacer

• Grabar un canal con el decodificador apagado
• Grabar un canal mientras ve otro

continúa

Paso 3: Conexiones (continuación)

Conexión 3: Ajuste de la videograbadora

1 Ajuste el interruptor RF UNIT en CH3 o CH4, en el canal que no se usa en su localidad. Si se usan ambos, ajuste el interruptor en cualquiera de ellos. Para más información, consulte la página 67. Si realizó las conexiones de A/V (de la página 8), puede omitir este paso.

2 Encienda el decodificador. 3 Oprima EASY SET UP en la videograbadora.

Aparecerá el menú IDIOMA. Cambie el idioma de presentación en pantalla a inglés (ENGLISH) si lo desea, y oprima OK. Para más información, consulte la página 24.

Aparecerá el menú RELOJ. Seleccione AUTO y oprima OK. Para más información, consulte la página 25.

3 Aparecerá el menú PAÍS/ZONA DE HORARIO. Seleccione el país que quiera ajustar y oprima OK. Puede seleccionar de entre los países siguientes: BELIZE ↔ BOLIVIA ↔ CHILE ↔ COLOMBIA ↔ COSTA RICA ↔ CUBA ↔ REP.DOMIN. ↔ ECUADOR ↔ EL SALVADOR ↔ GUATEMALA ↔ GUYANA ↔ HONDURAS ↔ JAMAICA ↔ MEX-CENTRO ↔ MEX-MONT. ↔ MEX-PACIF. ↔ MEX-S. ESTE ↔ NICARAGUA ↔ PANAMÁ ↔ PERÚ ↔ SURINAME ↔ TRIN.&TOB. ↔ VENEZUELA

Aparece el menú SINTONIZADOR. Ajuste ANTENA/CABLE en ANT y oprima OK. Para más información, consulte la página 31.

Se inicia la SINT. AUTO.

Ajuste automático del reloj

Para usar la función de ajuste automático del reloj con esta videograbadora, tendrá que seleccionar manualmente la Sony Entertainment Television (SETV):

1 Sintonice el decodificador a un canal que ofrezca señal horaria. 2 Seleccione AUTO en el menú AJUSTE DEL RELOJ para activar la función de ajuste automático del reloj. 3 Apague la videograbadora. Ésta ajustará automáticamente el reloj teniendo en cuenta el horario de verano captando la señal horaria.

Si desea utilizar el temporizador para grabar al instante, o si la emisora de televisión por cable de su localidad no emite la SETV, o si la SETV de su localidad no ofrece señal horaria, ajuste manualmente el reloj. Para más información, consulte la página 29.

Notas

• Para usar la función de ajuste automático del reloj, debe encender el decodificador.
• Los días de inicio y finalización del horario de verano podrán variar según el año. Para asegurar un cambio correcto, seleccione SI o NO para el ajuste HORARIO VERANO (página 28).

continúa

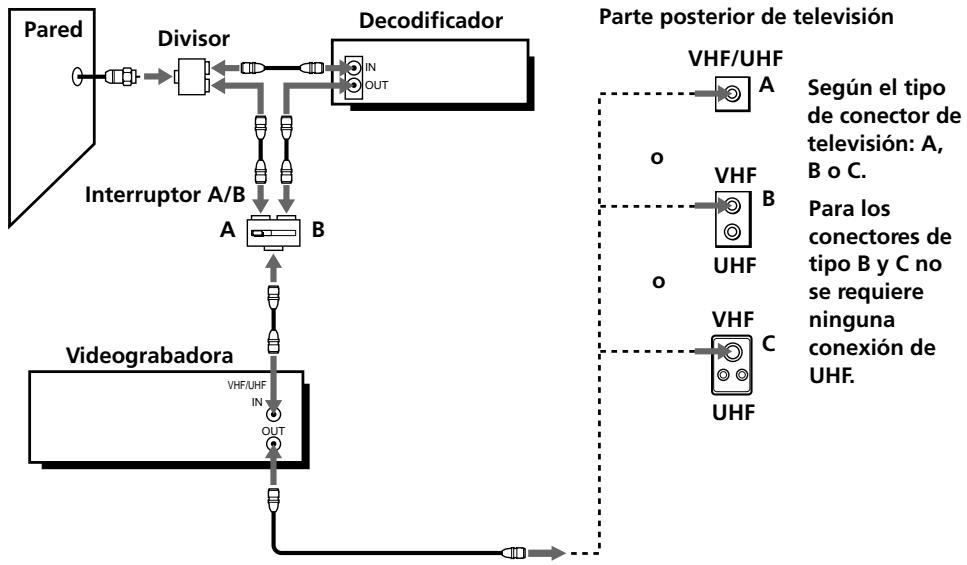

Decodificador con pocos canales codificados utilizando un interruptor A/B

Uso recomendado

Esta conexión permite grabar convenientemente, con un interruptor A/B (no suministrado), los canales codificados o no.

¿Qué puedo hacer con esta conexión?

• Grabar cualquier canal no codificado seleccionándolo directamente en la videograbadora (si el interruptor A/B está ajustado en "A")
• Grabar cualquier canal codificado seleccionándolo en el decodificador (si el interruptor A/B está ajustado en "B")

Qué no puedo hacer

• Grabar un canal codificado cuando veo otro (si el interruptor A/B está ajustado en "B")

Conexión 4: Ajuste de la videograbadora

1 Ajuste el interruptor RF UNIT en CH3 o CH4, en el canal que no se usa en su localidad. Si se usan ambos, ajuste el interruptor en cualquiera de ellos. Para más información, consulte la página 67. Si realizó las conexiones de A/V (de la página 8), puede omitir este paso.

2 Ajuste el interruptor A/B en "A". 3 Oprima EASY SET UP en la videograbadora.

Aparecerá el menú IDIOMA. Cambie el idioma de presentación en pantalla a inglés (ENGLISH) si lo desea, y oprima OK. Para más información, consulte la página 24.

Aparecerá el menú RELOJ. Seleccione AUTO y oprima OK. Para más información, consulte la página 25.

Aparecerá el menú PAÍS/ZONA DE HORARIO. Seleccione el país que quiera ajustar y oprima OK.

Puede seleccionar entre los países individuales:

BELICE ↔ BOLIVIA ↔ CHILE

COLOMBIA ↔ COSTA RICA ↔ CUBA ↔

REP. DOMIN. <-> ECUADOR <->

EL SALVADOR <-> GUATEMALA <->

GUYANA <-> HONDURAS <-> JAMAICA <->

MEX-CENTRO <-> MEX-MONT. <->

MEX-PACIF. <-> MEX-S. ESTE <->

NICARAGUA <-> PANAMA <-> PERU <->

SURINAME <-> TRIN. & TOB.

VENEZUELA

Paso 3: Conexiones (continuación)

Aparece el menú SINTONIZADOR. Ajuste ANTENA/CABLE en CABLE y oprima OK. Para más información, consulte la página 31.

Se inicia la SINT. AUTO.

4 Preajuste el canal de salida del decodificador (generalmente 2, 3 o 4). Para más información, consulte la página 34.

Oprima MENU, después selección AJUSTES y oprima OK.

2 Seleccione PREAJUSTE DEL SINTONIZADOR y oprima OK.

3 Introduzca el canal de salida del decodificador. Ajuste MANUAL en + y oprima OK.

Oprima MENU para pagar del menú.

Ajuste automático del reloj

Después de conectar, el reloj se ajusta automáticamente la primera vez que lo encienda. A partir de entonces, la videograbadora verificará la hora y ajustará el reloj cada vez que lo encienda, incluso para el horario de verano. La videograbadora ajusta el reloj captando la señal horaria ofrecida por la Sony Entertainment Television (SETV).

Si desea utilizar el temporizador para grabar al instante, o si la emisión de televisión por cable de su localidad no emite la SETV, o si la SETV de su localidad no ofrece señal horaria, ajuste manualmente el reloj. Para más información, consulte la página 29.

Notas

• Para usar la función de ajuste automático del reloj, ajuste el interruptor A/B en "A."
• Los días de inicio y finalización del horario de verano podrán variar según el año. Para asegurar un cambio correcto, seleccione SÍ o NO para el ajuste HORARIO VERANO (página 28).

Selección del idioma

Es posible ajustar el idioma de presentación en pantalla.

1

MENU

Oprima MENU, después oprima ↑/↓ para seleccionar AJUSTES, y oprima OK.

Cuando utilice el procedimiento EASY SETUP, omita los pasos 1 y 2.

AJUSTES

PREAJUSTE DEL SINTONIZADOR

AJUSTE DEL RELOJ

SELECCIÓN DEL IDIOMA

VOLVER

SEL

ECCIONAR

:

AJUSTAR

OK

-

PARA SALIR: MENÚ

2

Oprima ↑/↓ para seleccionar el idioma, y después oprima OK.

SELECCIÓN DEL IDIOMA

3

Oprima ↑/↓ para seleccionar ENGLISH o ESPAÑOL, y después oprima OK.

4

MENU

Oprima MENU para salir del menú.

Ajuste del reloj

Utilizando la función de ajuste automático del reloj

La Sony Entertainment Television (SETV) transmite señales horarias junto con sus emisiones. Si la emisora de televisión por cable de su localidad emite la SETV y transmite estas señales horarias, esta videograbadora puede captar estas señales horarias para ajustar automáticamente el reloj.

La función de ajuste automático del reloj funcionará solamente si la SETV de su localidad emite señales horarias. Si la

SETV de su localidad no emite señales horarias, o si elige la Conexión 1 en la página 11, ajuste manualmente el reloj (página 29).

Antes de empezar...

• Encienda la videograbadora y la televisión.
• Ajuste la televisión al canal de la videograbadora (canal 3 o 4). Si la televisión está conectada a la videograbadora con las conexiones de A/V, ajuste la televisión en la entrada de video.
• Oprima TV/VIDEO para ver el indicador VIDEO en el visor de la videograbadora.
• Oprima INPUT SELECT de forma que el número de canal aparezca en el visor de la videograbadora.

1 MENU

Oprima MENU, después oprima ↑/↓ para seleccionar AJUSTES, y oprima OK.

Cuando utilice el procedimiento EASY SETUP, omita los pasos 1 y 2.

2

Oprima ↑/↓ para resaltar AJUSTE DEL RELOJ, y después oprima OK.

Ajuste del reloj (continuación)

3

Oprima ↑/↓ para seleccionar AUTO, y después oprima OK.

4

Oprima ↑/↓ para resaltar COMP.AUTO, y después oprima OK.

5

Oprima ↑/↓ para resaltar SI, y después oprima OK.

6

MENU

Oprima MENU para salir del menú.

7

Para activar la función de ajuste automático del reloj, apague la videograbadora.

La videograbadora ajustará automáticamente el reloj usando la emisión de la SETV que ofrece señal horaria, y tendrá en cuenta el horario de verano (si es aplicable).

Si su reloj está ajustado a una hora de verano incorrecta, podría hacer estos ajustes sin desactivar la función de ajuste automático del reloj (página 27).

Consejo

• Si quiere volver al menú anterior, resalte VOLVER y oprima OK.

Notas

• El reloj no se ajustará automáticamente si no recibe la emisión de la SETV que ofrece señales horarias en su localidad. En este caso, ajuste manualmente el reloj (página 29).
• Dependiendo de los canales asignados a la SETV en su localidad, el ajuste automático del reloj podría tardar unos 30 minutos. Si no ocurre nada incluso después de esperar unos 30 minutos desde que apaga la videograbadora, encienda la videograbadora y apáguela otra vez. Si el reloj no se ajusta incluso después de esperar otros 30 minutos, ajuste manualmente el reloj (página 29).

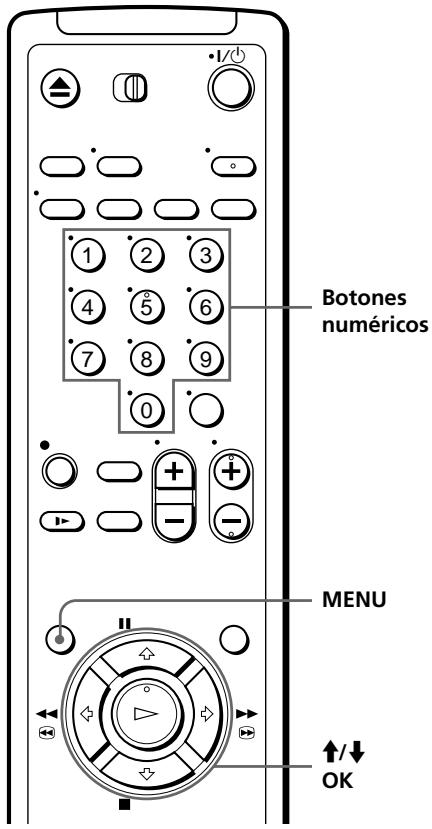

Si el reloj no se activa

1

Siga los pasos 1 a 4 de "Utilizando la función de ajuste automático del reloj." Aparece el menú AJUSTE AUTOMÁTICO RELOJ.

continúa

Ajuste del reloj (continuación)

2

Oprima / a fin de resaltar NO para COMP. AUTO y oprima OK.

Oprima \(\uparrow / \downarrow\) para resolver el elemento que quiera ajustar y oprima OK. Después oprima \(\uparrow / \downarrow\) para hacer el ajuste y oprima OK.

• Para CA. AJUS. RELOJ: Deje el ajuste en "--" para que la videograbadora activada busque automáticamente la emisión de la SETV. O oprima los botones numéricos para seleccionar el canal de la SETV si se sabe cada.

• Para HORARIO VERANO
• Seleccione SI o NO (horario normal), o AUTO para hacer que la videograbadora ajuste automáticamente el horario de verano.

MENU

Oprima MENU para salir del menú.

Para activar la función de ajuste automático del reloj, apague la videograbadora.

Consejo

• Si quiere volver al menú anterior, resalte VOLVER y oprima OK.

Notas

• Los días de inicio y finalización del horario de verano podrán variar según el año. Para asegurar un cambio correcto, seleccione SI o NO para el ajuste HORARIO VERANO.
• Si no ocurre nada incluso después de esperar unos 30 instantes desde que apaga la videograbadora, encienda la videograbadora y apáguela otra vez. Si el reloj no se ajusta incluso después de esperar otros 30 minutos, ajuste manualmente el reloj (página 29).
• Algunas emisoras de televisión por cable que emiten la SETV no transmiten señales horarias. En este caso, ajuste manualmente el reloj (página 29).

Utilizando el ajuste manual del reloj

Antes de empezar...

• Encienda la videograbadora y la televisión.
• Ajuste la televisión al canal de la videograbadora (canal 3 o 4). Si la televisión está conectada a la videograbadora con las conexiones de A/V, ajuste la televisión en la entrada de video.
• Oprima TV/VIDEO para ver el indicador VIDEO en el visor de la videograbadora.

1

MENU

Oprima MENU, después oprima ↑/↓ para seleccionar AJUSTES, y oprima OK.

Cuando utilice el procedimiento EASY SETUP, omita los pasos 1 y 2.

2

Oprima ↑/↓ para resaltar AJUSTE DEL RELOJ, y después oprima OK.

3

Oprima ↑/↓ para seleccionar la opción, y después oprima OK.

Ajuste del reloj (continuación)

Oprima ↑/↓ para ajustar el mes.

Oprima → para resaltar el día y oprima ↑/↓ para ajustar el día.

El día de la semana se ajustará automáticamente.

Ajuste el año, la hora y los minutos de la misma forma que para el día.

Oprima OK para que comience a funcionar el reloj.

Consejo

• Si quiere volver al menú anterior, seleccione VOLVER y oprima OK.

Programación de canales

La videograbadora puede recibir los canales 2 a 13 de VHF, 14 a 69 de UHF, y los canales CATV no codificados 1 a 125. Recomendamos que preajuste en primer lugar los canales que recibe en su localidad empleando la programación automática. Después, desactive manualmente los canales que no desee programar. Si ha decidido los canales que desea programar, ajústelos directamente utilizando la programación manual.

Antes de empezar...

• Encienda la videograbadora y la televisión.
• Ajuste la televisión al canal de la videograbadora (canal 3 o 4). Si la televisión está conectada a la videograbadora con las conexiones de A/V, ajuste la televisión en la entrada de video.
• Oprima TV/VIDEO para ver el indicador VIDEO en el visor de la videograbadora.

Programación automática de todos los canales recibidos

1

MENU

Oprima MENU, después oprima ↑/↓ para seleccionar AJUSTES, y oprima OK.

Cuando utilice el procedimiento EASY SET UP, omita los pasos 1 y 2.

2

Oprima ↑/↓ para seleccionar SINTONIZADOR, y oprima OK.

Programación de canales (continuación)

3

Oprima ↑/↓ para seleccionar ANTENA/CABLE, y después oprima OK.

4

• Para programar los canales de televisión por cable: Oprima ↑/↓ para ajustar ANTENA/CABLE en CABLE, y después oprima OK.

• Para programar los canales de VHF y UHF: Oprima ↑/↓ para ajustar ANTENA/CABLE en ANT, y después oprima OK.

Oprima ↑/↓ para resolver SINT. AUTO, y después oprima OK.

Todos los canales recibidos se programan en una secuencia numérica. Cuando no se encuentren más canales que puedan recibirse, se detiene la programación y se presenta en la pantalla de televisión la imagen del canal con el número más bajo.

Consejos

• Cuando reciba un canal de VHF, UHF, o de televisión por cable, cada vez que oprima DISPLAY la indicación del visor cambiará de la forma siguiente:

• Si quiere volver al menú anterior, resalte VOLVER y oprima OK.

Programación de canales (continuación)

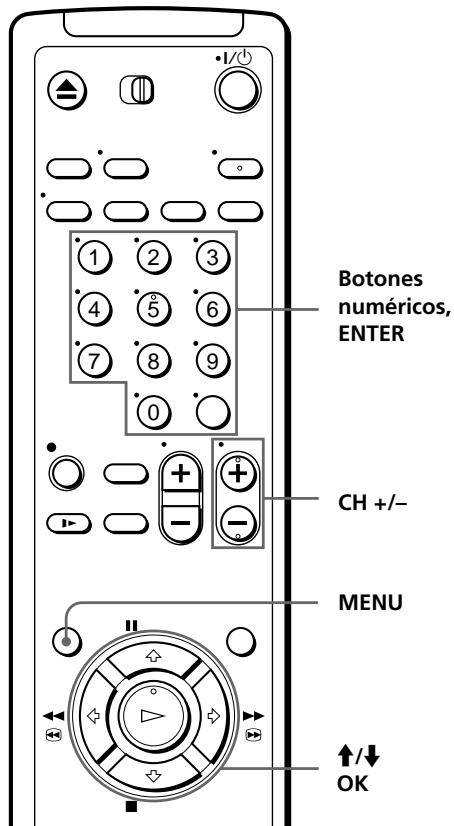

Programación/desactivación manual de canales

1 MENU

Oprima MENU, después oprima ↑/↓ para resaltar AJUSTES, y oprima OK.

AJUSTES

PREAJUSTE DEL SINTONIZADOR AJUSTE DEL RELOJ

SELECCIÓN DEL IDIOMA VOLVER

SELECCIONAR

AJUSTAR

2

Oprima ↑/↓ para seleccionar SINTONIZADOR, y después oprima OK.

3

• Para programar un canal: 1 Oprima los botones numéricos para introducir el número de canal, y después oprima ENTER. 2 Oprima OK. 3 Oprima ↑/↓ para ajustar MANUAL en +, y después oprima OK.

Canal que se programa

• Para desactivar un canal:

1 Oprima CH +/- para seleccionar el número de canal. 2 Oprima OK. 3 Oprima ↑/↓ para ajustar MANUAL en -, y después oprima OK.

Canal que se desactiva

4

MENU

Repita el paso 3 para programar o desactivar los canales según requiera, y después oprima MENU.

Consejo

• Si quiere volver al menú anterior, resalte VOLVER y oprima OK.

continúa

Programación de canales (continuación)

Si la imagen no es nítida

Normalmente, la función AFT (Sintonía fina) programa automáticamente los canales con nitidez. Sin embargo, si la imagen de un canal no es nítida, puede utilizar también la función de sintonización manual.

1

MENU

Oprima MENU, después oprima ↑/↓ para resaltar AJUSTES, y oprima OK.

2

Oprima ↑/↓ para resaltar PREAJUSTE DEL SINTONIZADOR, y después oprima OK.

3

Oprima los botones numéricos para seleccionar el canal que quiere programar con precisión, y después oprima ENTER.

Canal seleccionado

4

Oprima ↑/↓ para ajustar SINTONÍA FINA y espere, después oprima OK.

Aparece el medidor de programación de precisión.

5

Oprima ← / → para ajustar la programación en una imagen más nítida, y después oprima OK.

Observe que el ajuste AFT cambia a NO.

6

MENU

Oprima MENU para salir del menú.

Consejos

• Para seleccionar el canal en el anterior paso 3, también es posible emplear los botones CH + / -. En este caso, no es necesario oprimir ENTER.
• Si quiere volver al menú anterior, resalte VOLVER y oprima OK.

Nota

• Cuando ajuste SINTONÍA FINA, podría resultarle difícil leer el menú debido a las interferencias de la imagen que se esté recibiendo.

Reproducción de una cinta de video

1

Encienda la televisión y ajústela en el canal de video.

2

Introduzca una cinta de video.

La videograbadora se activa y empieza a reproducir la cinta de video automáticamente si la introduce sin la lengüeta de seguridad.

3

Oprima PLAY.

Cuando la cinta de video llega al final se rebobina automáticamente.

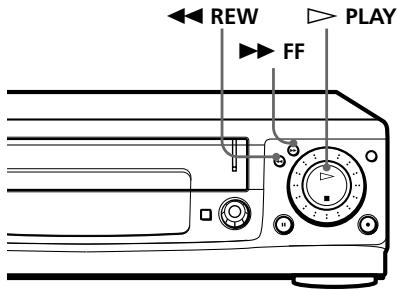

Tareas adicionales

Para	Oprima
Parar la reproducción	■ STOP
Hacer una pausa en la reproducción	■ PAUSE
Reanudar la reproducción afterwards de hacer una en pausa	■ PAUSE o ◆ PLAY

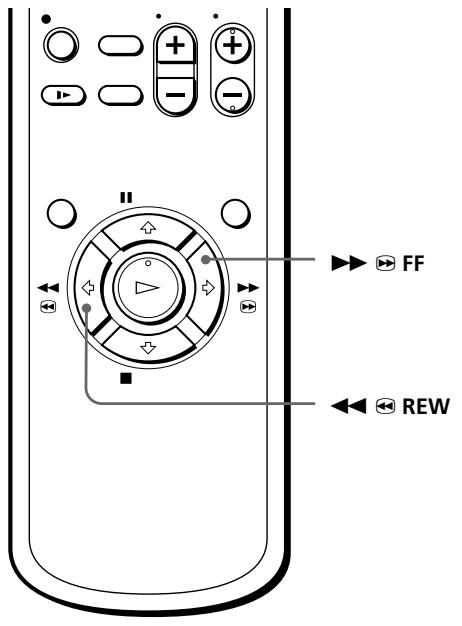

Avanzar rápidamente la cinta	▶▶ FF durante la parada
Rebobinar la cinta	↔ REW durante la parada
Extraer la cinta	▲ EJECT

Reproducción de escenas recién visualizadas

Es posible rebobinar y reproducir inmediatamente la escena que desee visualizar de nuevo.

Durante la reproducción, oprima REPLAY un máximo de cuatro veces. Cada vez que oprima el botón, la videograbadora rebobinará la cinta alrededor de diez segundos en el contador y volverá a iniciar la reproducción.

Para utilizar el contador de horas

Oprima CLEAR en el punto de la cinta de video que desea localizar más adelante. El contador del visor se restaura en "0:00:00." Busque el punto en la cinta consultando el contador.

Para poner el contador de horas en la pantalla de la televisión, oprima DISPLAY varias veces hasta que dicho contador aparezca. Para desactivar la indicación, oprima DISPLAY dos veces.

Notas

• Las cintas de video grabadas en el modo LP con otras videograbadoras pueden reproducirse en esta, aunque no se garantiza la calidad de imagen.
• Mientras ajusta el dato en la pantalla de televisión, no puede usar los botones PLAY, PAUSE, FF, REW o STOP.
• El contador se restaura en "0:00:00" siempre que se vuelve a introducir una cinta.
• El contador detiene el conteo cuando llega a una porción no grabada de la cinta de video.

Reproducción de una cinta de video (continuación)

Activación de la videograbadora y la televisión e inicio automático de la reproducción (Reproducción sincronizada de televisiones Trinitron)

Puede utilizar esta función si la televisión es Sony (televisión Trinitron).

Cómo realizar la conexión para utilizar esta función

Conecte la videograbadora y la televisión con el cable de audio/video (consulte "Conexión de audio/video (A/V)" en las páginas 8 y 9).

Asegúrese de conectar el cable de audio/video a las tomas VIDEO IN 1 de la televisión si esta dispone de dos o más entradas. El televisor debe colocarse sobre una superficie estable y el control remoto debe orientarse hacia la videograbadora.

Operación

Asegúrese de que la televisión se encuentre en el modo de espera.

Oprima TRINITRON TV SYNCHRO PLAY y no mueva el control remoto durante uno o dos segundos.

La videograbadora y la televisión se encienden y esta se ajusta en el canal de video. Si hay una cinta en la videograbadora, la reproducción se inicia automáticamente.

Notas

• Si la función de reproducción sincronizada de televisiones Trinitron no se usa correctamente:
• Espere unos instantes y vuelva a oprimir el botón.

Sustituya las dos pilas por otras nuevas, y vuelva a oprimir el botón.

Observe que esta función puede no activarse con ciertos televisores Sony bajo limitaciones de la señal del control remoto.

• No oprima TRINITRON TV SYNCHRO PLAY durante la reproducción. Si lo hace, la fuente de entrada de la televisión cambiará momentáneamente al sintonizador de televisión.

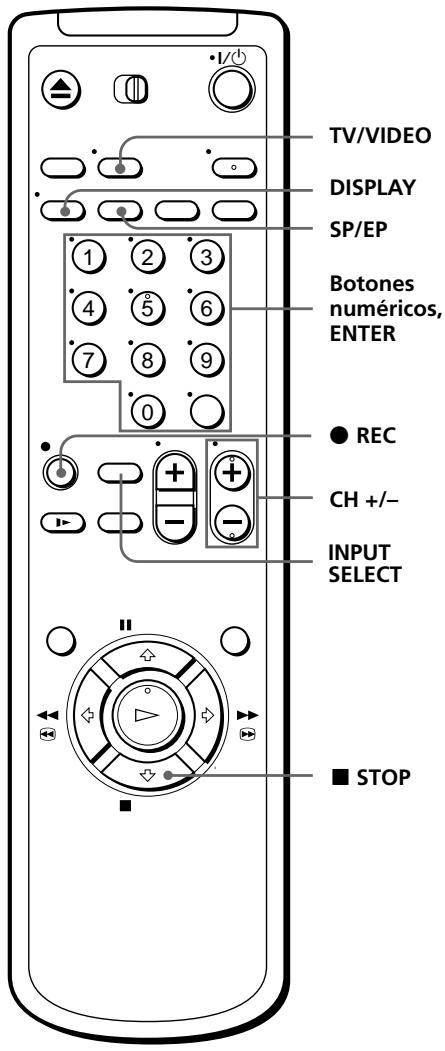

Grabación de programas de televisión

1

Encienda la televisión y ajústela en el canal de video. Si va a grabar desde un decodificador, enciéndalo.

2

Introduzca una cinta de video que tenga lengüeta de seguridad.

continúa

Grabación de programas de televisión (continuación)

3

INPUT SELECT

Oprima INPUT SELECT hasta que aparezca un número de canal en el visor.

4

Oprima CH +/- para seleccionar el canal que desea grabar.

5

SP/EP

Oprima SP/EP para seleccionar la velocidad SP o EP de la cinta de video.

EP (reproducción extendida) proporciona un tiempo de grabación tres veces mayor que SP (reproducción estándar), excepto que SP produce una calidad de imagen y de audio mejor.

6

REC

Oprima REC para comenzar a grabar.

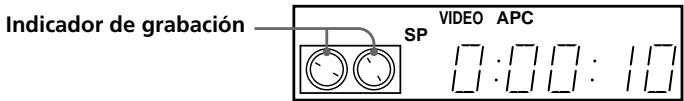

El indicador de grabación se ilumina en rojo en el visor.

Para parar la grabación

Oprima STOP.

Para comprobar la cinta restante

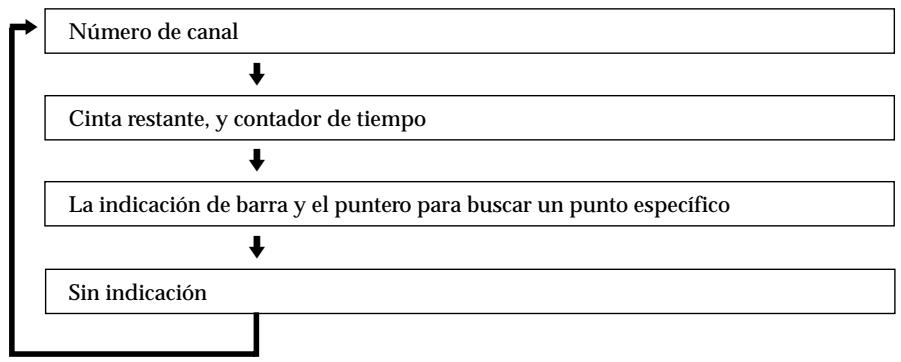

Oprima repetidamente DISPLAY hasta que aparezca el visor de abajo. La barra blanca indica aproximadamente la cinta restante.

Cinta restante

Contador de tiempo

Para ver otro programa de televisión durante la grabación

1. Oprima TV/VIDEO para apagar el indicador de VIDEO en el visor. 2. Si la televisión está conectada a las tomas LINE OUT de la videograbadora, ajústela en la entrada de TV. En caso contrario, omita este paso. 3. Seleccione otro canal en la televisión.

Para seleccionar el canal mediante el anillo de lanzadora (SLV-L89HF CL/CS/MX/VZ solamente)

Para seleccionar un canal en el anterior paso 4, puede también emplear el anillo de lanzadora. Durante la parada, gire dicho anillo en el sentido de las agujas del reloj para canales superiores, o en el sentido contrario para canales inferiores. La videograbadora cambia de canal en el orden programado.

Para guardar la grabación

Para impedir que la cinta de video se borre accidentalmente, rompa la lengüeta de seguridad según se muestra en la figura. Para volver a grabar en la cinta, cubra el orificio de la lengüeta con cinta adhesiva.

Consejos

• Para seleccionar un canal puede usar los botones numéricos en el control remoto. Introduzca el número del canal y oprima ENTER.
• Puede seleccionar una fuente de video desde las tomas LINE-1 IN o LINE-2 IN utilizando el botón INPUT SELECT.

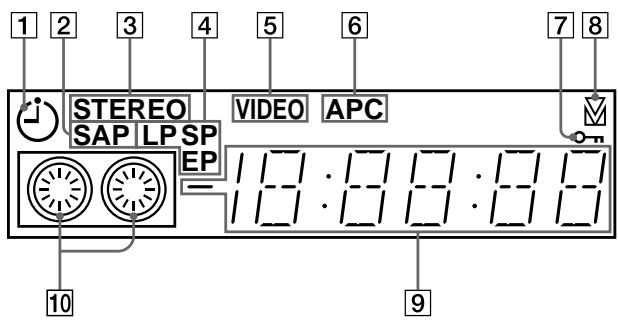

• El visor aparece en la pantalla de televisión con información sobre la cinta de video, aunque no está claro por qué.
• El visor aparece en la televisión, pero no se graba en la cinta.
• Si no desea ver un programa de televisión cuando graba, puede apagar la televisión. Cuando utilice un decodificador, debe asegurarse de que lo deja encendido.

Notas

• El visor no se presenta durante el modo de imagen fija (pausa) o la reproducción a cámara lenta.
• La videograbadora tarda hasta un minuto en calcular y presentar el tiempo restante de cinta cuando se presiona DISPLAY.

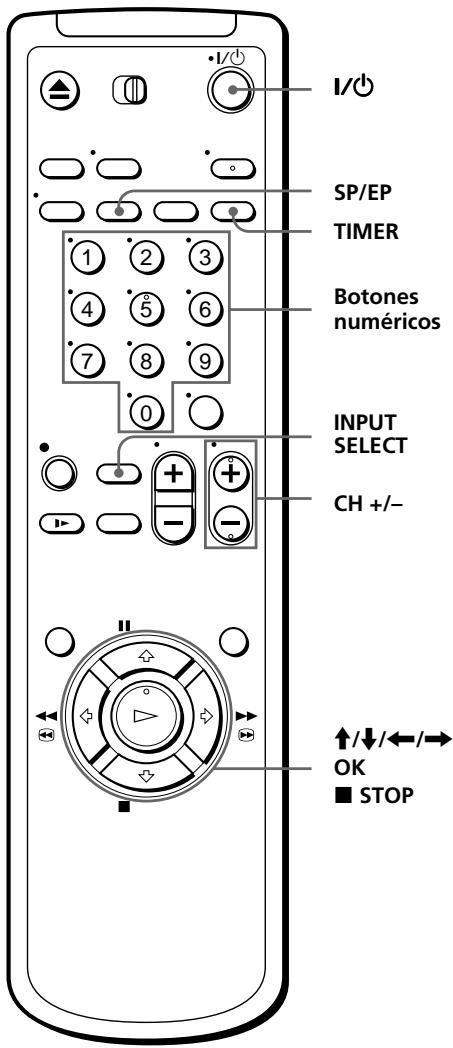

Grabación de programas de televisión realizando el temporizador

Es posible programar hasta ocho programas a la vez.

Antes de empezar...

• Compruebe que el reloj de la videograbadora está ajustado en la hora correcta.
• Encienda la televisión y ajústela en el canal de video. Cuando utilice un decodificador, enciéndalo.
• Introduzca una cinta que tenga lengüeta de seguridad. Verifique que la cinta es de mayor duración que el tiempo total de la grabación.

1

TIMER

Oprima TIMER para presentar PROG./VERIF.

2

Oprima / para seleccionar la línea a ajustar, y después oprima OK.

3

Ajuste la fecha, las horas de comienzo y parada, el número de canal y la velocidad de la cinta:

1 Oprima / para ajustar cada elemento. 2 Oprima → para resaltar y ajustar cada elemento consecutivamente.

Para volver a un ajuste y corregirlo, oprima la tecla de retroceso y restáurelo.

Para grabar el mismo programa todos los días o a la misma hora todas las semanas, oprima la tecla de flecha hacia abajo y seleccione la Fecha. Para más información, consulte "Grabación diaria/semanal" en la página siguiente.

Para grabar desde una fuente conectada a las tomas LINE-1 IN o LINE-2 IN, oprima INPUT SELECT para presentar "L1" o "L2" en la posición de "CAN."

4

Oprima OK para confirmar el ajuste.

Si desea introducir otro ajuste, resalte la línea y repita el paso 3.

5

Oprima TIMER.

6

Oprima I/ (botón de encendido) para apagar la videograbadora.

El indicador de grabación aparece en el visor y la videograbadora entra en el modo de espera de grabación. Si utiliza un decodificador, déjelo encendido.

continúa

Grabación de programas de televisión utilizando el temporizador (continuación)

Para parar la grabación

Para parar la videograbadora cuando esté grabando, oprima STOP.

Grabación diaria/semanal

Oprima ↓ en el paso 3 anterior para seleccionar el patrón de grabación.

Cada vez que oprima ↓ cambiará la indicación según se muestra a continuación. Oprima ↑ para que la indicación cambie en orden inverso.

fecha → DO-SA → LU-SA → LU-VI → CADA SA → ... ... → CADA LU → CADA DO → 1 mes después → (ciclo en retroceso) → fecha

Para utilizar la videograbadora antes de programar el temporizador

Para usar la videograbadora antes de que comience una grabación con temporizador, oprima I/El indicador desaparecerá del visor y la videograbadora se encenderá. No se olvide de oprimir I/ para reponer la videograbadora al modo de espera de grabación con temporizador después de utilizarla.

También pueden realizarse las siguientes tareas mientras graba la videograbadora:

• Restaurar el contador.
• Presentar información de la cinta de video en la pantalla de televisión.
• Comprobar los ajustes del temporizador.
• Ver otro programa de televisión.

Para bloquear la videograbadora una vez ajustado el temporizador (Bloqueo para niños)

Mientras la videograbadora se enciende, mantenga oprimido I/POWER en la videograbadora hasta que el indicador 一一 aparezca en el visor. La videograbadora se apaga y el indicador 一一 permanece iluminado. Esta no funciona, excepto para realizar grabaciones con temporizador.

Para desbloquear la videograbadora, mantenga oprimido I/POWER en la videograbadora hasta que el indicador O-m desaparezca del visor. La videograbadora se desbloquea y se enciende.

Para detener la grabación con temporizador cuando la videograbadora se encuentra bloqueada, oprima STOP. La grabación se detiene y la videograbadora se desbloquea.

Consejos

• Para ajustar el canal también se puede utilizar CH +/- o los botones numéricos.
• Para presentar el menú PROG./VERIF., también se puede usar el botón MENU. Oprima MENU, después oprima ↑/↓ para resaltar PROG./VERIF. y oprima OK.
• (SLV-L89HF CL/CS/MX/VZ solamente) Este canal se puede... anillo de lanzadora durante la parada.
• Para ajustar la velocidad de cinta, también se puede usar el botón SP/EP.
• Si cuando está grabando un programa en el modo SP el tiempo de cinta restante llega a ser más corto que el tiempo de grabación, la velocidad de cinta cambiará automáticamente al modo EP. Tenga en cuenta que en estos casos aparecería algo de ruido en la imagen al producirse el cambio de velocidad. Si quiere tener la misma velocidad de cinta, ajuste VEL AUTO CINTA en NO en el menú de OPCIONES (página 64).
• Si después de ajustar el temporizador quiere volver al menú anterior y continuar con otras operaciones, oprima ↓ para resaltar VOLVER, y después oprima OK. El visor volverá a la pantalla del MENÚ.

Si quiere dejar de utilizar la videograbadora, apáguela antes de que se inicie la grabación con temporizador.

Reproducción/búsqueda a distintas velocidades

SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ, X55 MX, L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ y X66HF MX

SLV-L89HF CL/CS/MX/VZ

Opções de reproducción	Operación
Ver laImagen durante el avance<rápido o el rebobinado	Mantenga oprimido▶FF/FFr指导下 el avance<rápido. Mantenga oprimido< REW/REWr指导下 el rebobinado.
Reproducción a alta velocidad	• Oprima▶FF o< REW del control remote durante la reproducción. • Mantenga oprimido▶FF/FFo< REW/REWr指导下 la reproducción. Al soltar el botón, se reanuda la reproducción normal.
Reproducción al doble de la velocidad normal	Oprima×2 durante la reproducción.
Reproducción a cárra lenta	Oprima▶SLOW durante la reproducción o la pausa.
Reproducción fotograma por fotograma	Oprima▶FF o< REW del control remote durante la pausa. Mantenga el botón oprimido para reproducir un fotograma cadasegundo.
Rebobinado e inizio de la reproducción	Durante la parada oprima>PLAY enla videograbadora,maintñas mantiene oprimido< REW/REW enla videograbadora.

Para reanudar la reproducción normal

Oprima ▶ PLAY.

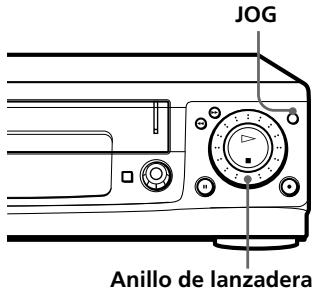

Uso del anillo de lanzadora (SLV-L89HF CL/CS/MX/VZ solamente)

Con este anillo, es posible emplear distintas opciones de reproducción.

Existen dos métodos para emplear el anillo de lanzadora: el modo normal y el modo de desplazamiento.

Para emplear el anillo de lanzadora en el modo normal

Durante la reproducción o la pausa, gire el anillo en el sentido de las agujas del reloj o en el contrario. Cada vez que cambie la posición del anillo, cambiará el modo de reproducción de la siguiente forma.

continúa

Reproducción/búsqueda a distintas velocidades (continuación)

Para emplear el anillo de lanzadora en modo de desplazamiento

Utilice este modo para reproducir fotograma a fotograma.

Oprima JOG para introducir el modo de desplazamiento. El botón JOG se ilumina. Si cambia a este modo durante la reproducción, se introducirá una pausa de forma que sea posible ver una imagen fija. Cada vez que cambie la posición del anillo de lanzadora, la imagen se desplazará un fotograma. Para desplazar fotogramas en sentido inverso, gire el anillo de lanzadora en el sentido contrario a las agujas del reloj. La velocidad de desplazamiento de fotogramas depende de la velocidad con que gire el anillo de lanzadora.

Para reanudar el modo normal, vuelva a oprimir JOG. El botón JOG se apagará.

Consejo

• Ajuste la imagen con los botones TRACKING +/- si:
• Aparecen rayas durante la reproducción.

-La imagen tiembla durante la pausa.

Para el seguimiento en la posición central, oprima los dos botones (+ / - ) a la vez.

Notas

• El sonido se desactiva durante estas operaciones.
• Las cintas grabadas en el modo LP en otras videograbadoras suelen reproducirse en esta, excepto que no se puede garantizar la calidad de imagen.
• La imagen podría distorsionarse:

- al reproducir en sentido inverso a alta velocidad - al reproducir en sentido inverso a cámara lenta (SLV-L89HF CL/CS/MX/VZ solamente) - al reproducir en sentido inverso (SLV-L89HF CL/CS/MX/VZ solamente)

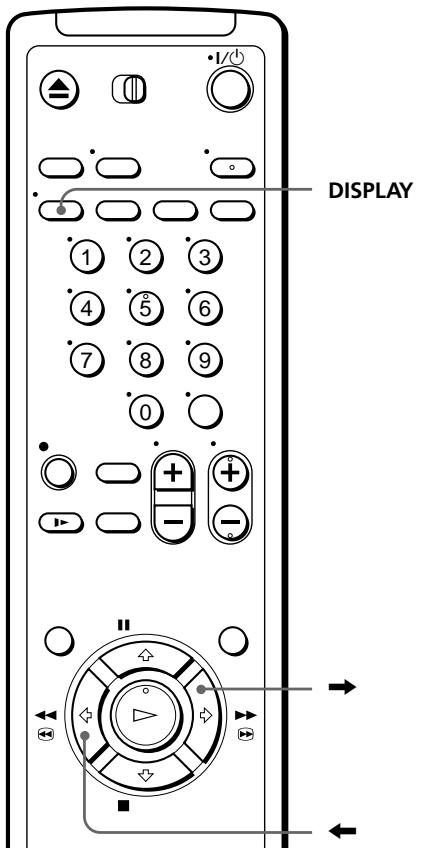

Búsqueda de un punto seleccionado en la cinta

Es posible encontrar fácilmente un punto seleccionado desplazando el puntero en la pantalla de la televisión. La videograbadora avanza rápidamente o rebobina hasta el punto indicado e inicia la reproducción automáticamente.

1 Oprima DISPLAY varias veces hasta que aparezca la indicación de barra en la pantalla de la televisión.

Un cursor (■) que indica la posición actual de la cinta aparece en la indicación de barra. Si el cursor no aparece, reproduzca la cinta durante unos instantes (oprimiendo PLAY, FF o REW) hasta que aparezca.

2 Oprima / para mover el puntero (V) al punto donde desee iniciar la reproducción.

La videograbadora inicia la búsqueda y el cursor (■) se desplaza hacia el puntero. Cuando dicha videograbadora localiza el punto marcado, se inicia la reproducción.

continúa

Búsqueda de un punto seleccionado en la cinta (continuación)

Para cancelar la búsqueda

Oprima ▸ PLAY o STOP.

Para desactivar la indicación de barra

Oprima DISPLAY de nuevo.

Notas

• La cifra que aparece en la indicación de barra representa el espacio de tiempo total de la cinta insertada como se muestra a continuación.

El espacio de tiempo total puede no aparecer correctamente para:

• cintas que no sean T-60, T-120 o T-160, o cintas grabadas en más de un modo de velocidad de cinta.

Tipo de cinta	Espacio de tiempo total
	SP	LP	EP
T-60 o inferior	60	120	180
de T-80 a T-140	120	240	360
T-160 o superior	160	320	480

• Si desplaza el puntero (▽) en la indicación de barra durante la búsqueda, la videograbadora buscará el nuevo punto ajustado.
• Con la indicación de la barra activada, los botones → FF/→ y ← REW/← del control remoto funcionan solamente para mover el puntero (▽), mientras que los botones → FF y ← REW (o, → FF y ← REW) de la videograbadora se utilizan para la operación normal de la cinta. Sin embargo, tenga en cuenta que si oprime estos botones en la videograbadora, se cancelará la búsqueda.

Búsqueda con omisión automática

Es posible comprobar rápidamente el contenido de una cinta. A intervalos, la videograbadora omite la reproducción durante la búsqueda hacia delante o hacia atrás.

Mantenga oprimido ≫ FF (o ◀ REW) durante más de dos segundos durante la parada. El indicador "SKIP" aparece en la pantalla de la televisión.

La videograbadora busca hacia delante (o hacia atrás) durante dos minutos aproximadamente en el contador y, a continuación, avanza rápidamente la cinta (o la rebobina) durante diez segundos aproximadamente en el contador. Dicha videograbadora repite esta operación hasta que se detiene al final (o al principio) de la cinta.

búsqueda hacia delante búsqueda hacia delante

→

→avance=rápido

→

→avance=rápido

Para cancelar la búsqueda con omisión

Oprima ▶ PLAY o ■ STOP.

Nota

• La videograbadora avanza rápidamente (o rebobina) automáticamente todas las partes que no contengan grabación.

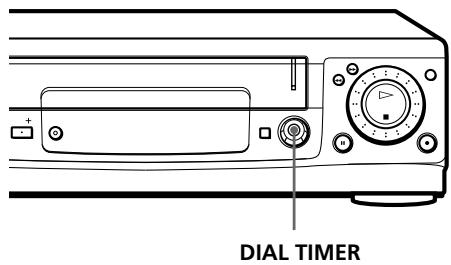

Grabación de programas de TV usando el temporizador de dial

La función del temporizador de dial le permite hacer grabaciones con temporizador sin encender el televisor. Programe el temporizador de grabación para grabar hasta ocho programas que vayan a ser emitidos dentro de las 24 horas siguientes usando DIAL TIMER. Las horas de inicio y parada pueden ajustarse a intervalos de 15 minutos.

Antes de empezar...

• Compruebe que el reloj de la videograbadora está ajustado a la hora correcta.
• Cuando utilice un decodificador, enciéndalo.
• Introduzca una cinta que tenga la lengüeta de seguridad. Verifique que la cinta es de mayor duración que el tiempo total de la grabación.

1 Oprima DIAL TIMER.

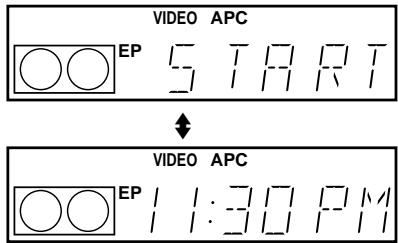

"START" y la hora de inicio de la grabación aparecen alternativamente en el visor.

2 Gire DIAL TIMER para ajustar la hora de inicio de la grabación. La hora cambia en intervalos de 15 minutos.

3 Oprima DIAL TIMER.

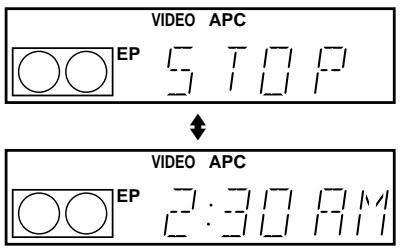

"STOP" y la hora de parada de la grabación aparecen alternativamente en el visor.

4 Gire DIAL TIMER para ajustar la hora de parada de la grabación. La hora cambia en intervalos de 15 minutos.

5 Oprima DIAL TIMER. El canal aparece en el visor.

6 Gire DIAL TIMER para ajustar el canal. Para grabar de una fuente conectada a las tomas LINE-1 IN o LINE-2 IN, oprima INPUT SELECT para presentar "L1" o "L2".

7 Oprima DIAL TIMER para completar la programación. "OK" aparece en el visor durante unos cinco segundos. El indicador aparece en el visor y la videograbadora entra en el modo de espera de grabación. Si utiliza un decodificador, debe dejarlo encendido.

continúa

Grabación de programas de TV usando el temporizador de dial (continuación)

Para parar la grabación

Para parar la videograbadora cuando esté grabando, oprima STOP.

Para usar la videograbadora antes de programar el temporizador

Para usar la videograbadora antes de que comience una grabación con temporizador, oprima 1 / 0 . El indicador desaparecerá del visor y la videograbadora se encenderá. No se olvide de oprimir 1 / 0 para reponer la videograbadora al modo de espera de grabación con temporizador después de usarla.

Si aparecen alternativamente "CLOCK" y "12: -- AM" cuando oprima DIAL TIMER

Ajuste el reloj refiriéndose a "Ajuste del reloj" (página 25). Alternativamente, usted podría ajustar el reloj siguiendo los pasos de abajo. Como este método ajusta automáticamente la fecha al ajuste de fábrica (1/1/1999), no utilice los ajustes de temporizador correctos usando el menú. Este método es apropiado solamente para el uso limitado de la grabación de un programa que empiece durante las próximas 24 horas utilizando el botón DIAL TIMER.

1 Gire DIAL TIMER para ajustar la hora. 2 Oprima DIAL TIMER. 3 Gire DIAL TIMER para ajustar los minutos. 4 Oprima DIAL TIMER para poner en marcha el reloj. 5 Vaya al paso 2 de la página 54.

Consejos

• El programa se grabará a la velocidad de cinta actual. Para cambiar la velocidad de cinta, oprima SP/EP antes de completar el ajuste en el paso 7.
• Para confirmar, cambiar o cancelar el ajuste de programa, consulte "Comprobación/cambio/cancelación de los ajustes del temporizador" (página 58).

Notas

• Si ya se han programado ocho programas en el paso 1, en el visor aparecerá "FULL" durante unos tres segundos.
• Si cuando complete la programación en el paso 7 no hay una cinta de video introducida, el indicador ⑦ parpadeará en el visor.

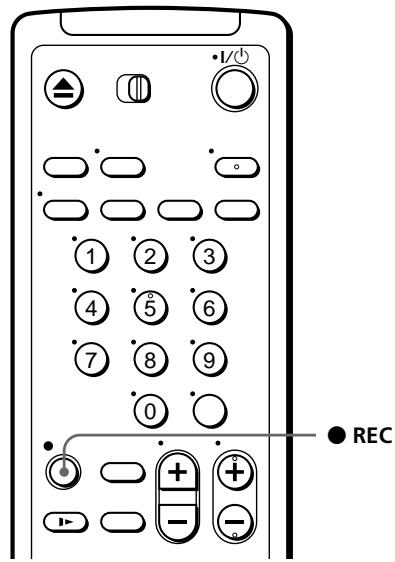

Ajuste del tiempo de duración de la grabación

Después de comenzar una grabación de la forma normal, puede hacer que la videograbadora se detenga automáticamente tras un determinado espacio de tiempo.

1. Oprima REC una vez durante la grabación.

El indicador aparece en el visor.

2. Oprima REC varias veces para ajustar el espacio de tiempo.

Cada vez que lo oprime, el tiempo avanza en incrementos de 30 horas.

El contador de cinta disminuye minuto a minuto hasta alcanzar 0:00, después la videograbadora detiene la grabación y se apaga automáticamente.

Para alargar el periodo de tiempo

Oprima REC varias veces para ajustar un nuevo espacio de tiempo.

Para cancelar el periodo de tiempo

Oprima REC varias veces hasta que desaparezca el indicador ⑦ y la videograbadora vuelva al modo de grabación normal.

Para parar la videograbadora durante la grabación

Oprima STOP.

Nota

• El tiempo de cinta actual no se puede encontrar en el visor cuando se está ajustando la duración de la grabación.

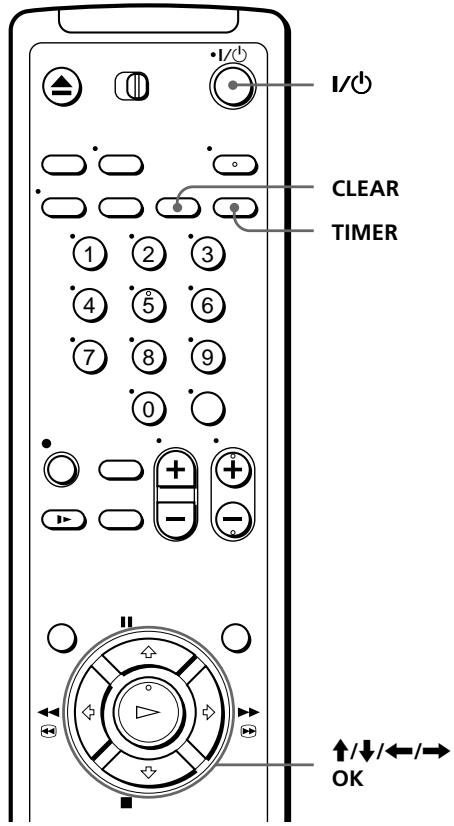

Comprobación, cambio o cancelación de los ajustes del temporizador

Antes de empezar...

• Encienda la televisión y ajústela en el canal de video.

1. Oprima I/O para encender la videograbadora. 2. Oprima TIMER para presentar PROG./VERIF.

• Si desea cambiar un ajuste, vaya al siguiente método.
• Si no necesita los ajustes, oprima MENU y después apague la videograbadora para volver a la grabación en espera.

3. Oprima ↑/↓ para seleccionar el ajuste que desea cambiar o cancelar.

• Para cambiar el ajuste, oprima OK y oprima ←/→ a fin de resaltar el elemento que quiere modificar, y después oprima ↑/↓ para restaurarlo.
• Si quiere cancelar el ajuste, oprima CLEAR.

4. Oprima OK. 5. Oprima MENU para salir del menú.

Si permanece algún ajuste de temporizador, apague la videograbadora para volver a la grabación en espera.

Cuando se superponen los ajustes del temporizador

El programa que comienza primero es el que tiene prioridad y el segundo comienza a grabarse después de terminar el primero. Si también empiezan a la vez, el que está registrado primero en el menú es el prioritario.

Consejo

• Para presentar el menú PROG./VERIF., también se puede usar el botón MENU. Oprima MENU, después oprima ↑/↓ para resaltar PROG./VERIF. y oprima OK.

Grabación de programas estéreo y en dos idiomas (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente)

Grabación de programas estéreo

La videograbadora recibe y graba automáticamente programas en estéreo. Al recibir un programa estéreo se ilumina el indicador STEREO. Si se oye ruido en dicho programa, ajuste AUTO ESTEREO en el menú OPCIONES a NO. El sonido se grabará en modo monofónico (tanto en pistas de audio normal como hi-fi), pero con menos ruido. Para más información, consulte la página 64.

Grabación de programas en dos idiomas

Normalmente, esta videograbadora graba sólo el sonido principal. Al recibirse una emisión SAP (Segundo programa de audio), el indicador SAP se ilumina. Para grabar sólo el sonido SAP, ajuste SINTONIZ AUDIO en SAP en el menú OPCIONES. Para obtener más información, consulte la página 64.

Selección del sonido durante la reproducción

Oprima AUDIO MONITOR para seleccionar el sonido que desea (el sonido que se está grabando no cambia).

Para escuchar	Presentación en pantalla	Visor
Sonido estéreo	ESTEREO	STEREO
Canal izquierdo	L	STEREO
Canal derecho	R	STEREO
Sonido monofónico en la pista de audio normal	Sinindicador	Sinindicador

Cómo se graba el sonido en una cinta de video

La videograbadora graba el sonido en dos pistas separadas. El sonido hi-fi se graba en la pista principal junto con la imagen. El sonido monofónico se graba en la pista de audio normal en el margen de la cinta.

Notas

• Para reproducir una cinta de video en estéreo deben utilizarse las conexiones A/V.
• Cuando reproduce una cinta grabada en mono, el sonido es monofónico independiente del ajuste de AUDIO MONITOR.

Ajuste de la imagen

Ajuste del seguimiento

Aunque la videograbadora ajusta automáticamente el seguimiento al reproducir una cinta (el indicador parpadea en el visor y, a continuación, se apaga), es posible que se produzca distorsión si la cinta se ha grabado en malas condiciones. En este caso, ajuste el seguimiento manualmente.

Oprima TRACKING +/- para que aparezca el medidor de seguimiento. La distorsión debe desaparecer al oprimir uno de los dos botones (el indicador permanece iluminado en el visor). Para reanudar el ajuste automático del seguimiento, expulse la cinta y vuelva a introducirla.

Sobre la función APC

La función APC (Control de adaptación de imagen) mejora automáticamente la calidad de grabación y de reproducción ajustando la videograbadora según la condición de los cabezales de video y de la cinta. Para conservar una mejor calidad de la imagen, recomendamos que ajuste APC en SÍ en el menú OPCIONES (con el indicador APC iluminado en el visor). Para más información, consulte la página 64.

Reproducción con la función APC

Está recomendada para todo tipo de cintas, incluyendo las de alquiler y las que no se han grabado con APC.

Grabación con la función APC

Siempre que introduce una cinta y comienza a grabarla, la videograbadora se adapta a la cinta empleando la función APC (el indicador APC destella rápidamente). Este ajuste se mantiene hasta que extrae la cinta.

Notas

• El ajuste automático de seguimiento no puede garantizarse en las cintas grabadas en el modo LP en otras videograbadoras.
• La función APC no se activa si la velocidad de cinta cambia automáticamente del modo SP al EP durante la grabación con temporizador cuando VEL AUTO CINTA está ajustado en SÍ en el menú OPCIONES, a menos que la cinta se haya grabado en el modo EP con la función APC.
• Hay un retraso de uno a diez segundos antes de que la videograbadora comience a grabar, mientras analiza la cinta de video. Para evitarlo, ajuste primero la videograbadora en la pausa de grabación (el indicador APC parpadea despacio) y oprima REC para que la videograbadora analice la cinta (el indicador APC parpadea rápidamente). Cuando el indicador APC cese de parpadear, oprima PAUSE para comenzar inmediatamente la grabación. Si quiere comenzar a grabar rápidamente sin utilizar la función APC, ajuste primero la videograbadora en la pausa de grabación (el indicador APC parpadea despacio) y oprima PAUSE para comenzar a grabar.

Acerca de la función del regenerador de realidad (SLV-L52 PA/PC, L72HF PA/PC y L89HF CL/CS/MX/VZ solamente)

La función del regenerador de realidad restaura automáticamente la imagen a su calidad original durante la reproducción.

Para utilizar la función del regenerador de realidad, oprima REALITY REGENERATOR. El botón REALITY REGENERATOR se enciende.

REALITY REGENERATOR

Para apagarlo, oprima REALITY REGENERATOR. El botón REALITY REGENERATOR se apaga.

Cambio de las opciones de menú

1 Oprima MENU, después seleccione OPCIONES y oprima OK.

2 Oprima / para seleccionar la opción que desea modificar, y después oprima OK.

3 Oprima / para modificar el ajuste, y después oprima OK. Para ajustar NITIDEZ, oprima ← / → , y oprima OK.

4 Oprima MENU para volver a la primera pantalla.

Selección en el menú

Los ajustes iniciales se indican en negrillas.

Opinion de menu	Ajuste esta-option en
AUTO ANT SEL	·SI si su television está connectada solamente a VHF/UHF OUT en la videograbadora. Para reproducir una cinta, ajuste la television al canal de la videograbadora (canal 3 o 4). ·NO si su televisor está connectado a VHF/UHF OUT y a LINE OUT de la videograbadora. Para reproducir una cinta, ajuste la television a la entrada de videograbadora (VCR).
AUTO ESTEREO*	·SI para recibir programas en estéreo. ·NO para reducir el ruido. El sonido cambia a monofónico.
SINTONIZ AUDIO*	·MAIN para grabar el sonido principal en las pistas de audio hi-fi y normal. ·SAP para grabar el sonido SAP (Segundo programa de audio) en las pistas de audio hi-fi y normal.
APC	·SI para activar la funciona APC (Control de adaptación deImagen) y melhorar la calidad de laImagen. ·NO para desactivar esta funciona.
SELC DE CINTA	·AUTO cuando utilizes una cinta de duración T-160 o cualquier cinta de menos duración que una cinta T-140. ·180 cuando utilizes una cinta de duración T-140 o T-180.
VEL AUTO CINTA	·SI paraCambiar automatistically la velocidad de cinta de grabación con temporizador al modo EP si la cinta restante es más tarda que el tiempo de grabado. Para utiliser VEL AUTO CINTA, ajuste SELC DE CINTA correctamente. ·NO paramantener la velocidad de cinta.
NITIDEZ	De B bajo) a A alto) paraajustar la nitidez de laImagen. B paradesactivar el control de nitidez.

• SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente

Ediciones con otra videograbadora

Cómo realizar la conexión para grabar con esta videograbadora

SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ y X55 MX

SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX

Ediciones con otra videograbadora (continuación)

Notas

• Asegúrese de que conecta los enchufes a las tomas del mismo color.
• Si ha conectado esta videograbadora a las tomas LINE IN y LINE OUT de la otra videograbadora, seleccione la entrada correctamente para evitar zumbidos.
• Puede utilizar la toma LINE-1 IN para editar.
• Si la otra videograbadora es de tipo monofónico y está conectada a las tomas LINE2 IN de esta videograbadora, conecte el enchufe de audio a la toma AUDIO L (blanca). El sonido se graba en los canales izquierdo y derecho. Cuando se conecta a la toma AUDIO R (roja), el sonido se graba solamente en el canal derecho (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente).
• Si la otra videograbadora es de tipo monofónico y está conectada a las tomas LINE1 IN de esta videograbadora, el sonido solamente se graba en el canal cuya toma está conectada al enchufe de audio. Para grabar en los canales izquierdo y derecho, conecte los enchufes de audio a las tomas AUDIO R/L utilizando el cable conector de audio/vídeo VMC-910HG (no suministrado) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente).

Funcionamiento (cuando se graba con esta videograbadora)

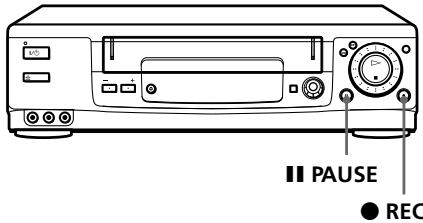

Antes de empezar a editar

• Encienda la televisión y ajústela en el canal de video.
• Oprima INPUT SELECT para presentar "L2" (o "L1") en el visor.
• Oprima SP/EP para seleccionar la velocidad de la cinta de video, SP o EP.

1 Introduzca una cinta fuente con la lengüeta de seguridad quitada en esta otra videograbadora (reproductora). Busque el punto en el que va a comenzar la reproducción y ajústela en la pausa de reproducción. 2 Introduzca una cinta de video en esta videograbadora (grabadora). Busque el punto en el que va a comenzar la grabación y oprima PAUSE. 3 Oprima ● REC en esta videograbadora y ajústela en la pausa de grabación. 4 Para empezar a editar, oprima los botones PAUSE de ambas videograbadoras a la vez.

Para detener la edición

Oprima los botones STOP en ambas videograbadoras.

Consejo

• Para omitir escenas no deseadas durante la edición, oprima PAUSE en esta videograbadora cuando comience una escena no deseada. Cuando finalice, oprima PAUSE otra vez para reanudar la grabación.

Nota

• Si inicia la grabación con el procedimiento anterior, la videograbadora empieza a grabar sin la función APC. Para grabar una cinta con la función APC, oprima
• REC de nuevo durante el modo de pausa en grabación en el paso 3, para que la videograbadora analice la cinta. A continuación, al iniciar la grabación en el paso 4, oprima PAUSE en cuanto el indicador APC deje de parpadear. Si oprime

PAUSE antes de que este indicador deje de parpadear, se cancela la referencia APC.

Información general de instalación

Ajuste de la unidad RF

Cuando conecte la videograbadora a la televisión usando solamente el cable de antena, debe ajustar el interruptor RF UNIT en la parte posterior de la videograbadora de forma que la televisión pueda recibir la señal correcta de la videograbadora.

I/O POWER CHANNEL +/-

1 Ajuste el interruptor RF UNIT situado en la parte posterior de la videograbadora en CH3 o CH4, en el canal que no se usa en su localidad. Si se usa alguno de ellos, ajuste el interruptor en cualquiera de ellos. 2 Oprima I/O POWER para encender la videograbadora. 3 Oprima TV/VIDEO para activar el indicador VIDEO en el visor de la videograbadora. 4 Oprima CHANNEL +/- para presentar el número del canal en el visor. Seleccione un número de canal activo en su localidad. 5 Encienda la televisión y ajústela en el canal seleccionado en el paso 1 (canales 3 o 4).

La emisión del canal de TV seleccionado en el paso 4 aparece en la pantalla de la televisión. Si los canales cambian al oprimir CHANNEL +/-, ha realizado los ajustes correctamente.

Ajusta la televisión en el canal seleccionado en el paso 1 cuando utilices la videograbadora.

continúa

Información general de instalación (continuación)

Fijación del conector de antena exterior

Cuando emplee un cable de dos hilos de 300 ohmios para la antena de VHF/UHF, utilice un conector de antena EAC-32 (no suministrado) para conectar la antena a la videograbadora.

1. Suelte los tornillos en el conductor de antena. 2. Enrolle los dos hilos alrededor de los tornillos del conector de antena. 3. Vuelva a apretar los tornillos.

Fijación del mezclador de bandas UHF/VHF

Cuando emplee un cable coaxial de 75 ohmios y un cable de dos hilos de 300 ohmios para la antena de VHF/UHF, utilice el separador/mezclador de bandas UHF/VHF EAC-66 (no suministrado) para conectar la antena a la videograbadora.

1. Suelte los tornillos del mezclador. 2. Enrolle los dos hilos alrededor de los tornillos del mezclador. 3. Vuelva a apretar los tornillos. 4. Conecte el cable coaxial de 75 ohmios al mezclador.

Solución de problemas

Si aparecen problemas o dudas no incluidas abajo, consulte a su proveedor Sony.

	Sintoma	Solutión
Alimentación electrónica	El interruptor I/1 no funciona.	· Conecte firmamente el cable de alimentación de CA. · Compruebe que la videograbadora no está bloqueada. Para desbloquearla, mantenga oprimido I/1 POWER en la videograbadora hasta que el indicator ——desaparezca.
	La alimentación está activada pero la videograbadora no funciona.	· Se ha condensado humedad. Apague la videograbadora. Desconnecte el cable de alimentación de CA ycede que seSEA la videograbadora durante más de tres horas.
Reloj	El reloj se ha parado y se ilumina “-:-” en el visor.	· El reloj se para si la videograbadora se desconecta de la toma de la pared durante más de ocho horas. Restaure el reloj (y el temporizador).
Reproducción	LaImagen de reproducción no aparece en la pantalla de television.	· Compruebe que la television está ajustada en el canal para la videograbadora. Si utilizes un monitor, ajustelo en la entrada de video.
	LaImagen no es nítida.	· Ajuste el seguido con los botones TRACKING +/-. · Los cabezas de video están sucios (consulte más abajo). Límpielos con el cassette limpiador T-25CLD, T-25CLDR o T-25CLW de Sony. Si este cassette no se encontrar disponible en su zona, haga que limpien los cabezas en el centro de servicios tícnico Sony más(PRXTIMO) (será necessario pagar el serviceo normal). No utilise un cassette limpiador de tipo humedo que no sea Sony, ya que pueda darñar los cabezas de video. · Es possible que sea necasario cambiar los cabezas. Consulte a su proveedor Sony para más información.
	LaImagen se mueve verticalmente durante la búsqueada.	· Ajuste el control de linea vertical en la television o el monitor.
	LaImagen no tiene sonido.	· La cinta es defectuosa. · Si ha hecho las conexiones de A/V, compruebe la conexión del cable de audio.

Síntomas causados por cabezales de video sucios

Imagen normal

Imagen borrosa

Imagen sin nitidez

• Sin imagen (o aparece la pantalla en blanco y negro)

suciedad inicial final

continúa

Solución de problemas (continuación)

	Síntoma	Solucción
Grabación	No aparece el programa de television en la pantalla de television.	Verifique que la television está ajustada en el canal para la videograbadora. Si utilizes un monitor, ajústelo en la entrada de video. Selección la fuente correcta con el botón INPUT SELECT. Seleeccion un número de canal cuando grabe programas de television; selección "L1" o "L2" desde other equipo.
	La recepción de television es mala.	Ajuste la antenna del telesor.
	La cinta de video comienza a reproducirse en cuando la introduce.	Se ha SACado la lengüeta de seguridad. Para grabar en esta cinta, cubra el orificio de la lengüeta.
	Se extrae la cinta cuando oprime ●REC.	Compruebe que no se ha SACado la lengüeta decurity.
	No occurs nada cuando oprime ●REC.	Compruebe que la cinta no ha llegado al final.
Grabación con el temporizador	El temporizador no funciona.	Compruebe que está ajustado el reloj. Compruebe que hay una cinta introducida. Compruebe que no se has sacado la lengüeta decurity. Compruebe que la cinta no ha llegado al final. Compruebe que ha definido un programa para la grabacion con el temporizador. Compruebe que los ajustes del temporizador no son anteriores a la hora actual. Compruebe que el decodificador está encendido. El reloj se para si la videograbadora se desconecta de la toma de la pared durante más de ochos horas. Restaure el reloj y el temporizador.
Otras functions	No se pueda introducir una cinta.	Compruebe que no hay otra cinta en el compartmentimiento.
	El control remoto no funciona.	Verifique que apunta el control remoto al sensor remoto de la videograbadora. Cambie todas las pilas del control remoto por otheras nuevas si está gastadas. Compruebe que el interruptor TV/VIDEO estácorrectamente ajustado.
	El medidor de seguiniento no se muestra en la pantalla.	El estado de la grabación de la cinta es malo y no se pueda ajustar el seguiniento.
	No es possible controlar otherstelevisores.	Ajuste el número de número de su TV. El número de número可能导致 cuando sustituya las pilas del control remoto.
	Es necessario limpiar la videograbadora.	Limpie el aparato, panel y controles con un pañoyo seco y suave, o ligeramente humedecido con una solution detergente suave. No utilise disolventes como alcohol o bencina.

Especificaciones

Sistema

Formato

VHS NTSC estándar

Sistema de grabación de video

Sistema FM de exploración helicoidal de cabezal giratorio

Cabezas de video

Cuatro cabezas de azimuth doble

Señal de video

Color NTSC, normas EIA

Velocidad de la cinta de video

SP: 33,35 mm/s

EP: 11,11 mm/s

LP: 16,67 mm/s

Sólo reproducción

Tiempo máximo de grabación/reproducción

9 horas en el modo EP (con cinta T-180)

Tiempo de rebobinado y de avance rápido

Aprox. 3 min (con cinta T-120)

Sección del sintonizador

Cobertura de canales

VHF 2 a 13

UHF 14 a 69

CATV A-8 a A-1, A a W, W+1 a W+84

Antena

Terminal de antena de 75 ohmios para VHF/UHF

Entradas y salidas

LINE-1 IN/LINE-2 IN

VIDEO IN, toma de fono (1 de cada)

Señal de entrada: 1 Vp-p, 75 ohmios,

desbalanceada, sincronización negativa

AUDIO IN, tomas de fono (1 de cada) (SLV-L49)

MX, L52 PA/PC, L59 CL/CS/PR/VZ y X55

MX), (2 de cada) (SLV-L69HF MX, L72HF PA/

PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/

VZ y X66HF MX)

Nivel de entrada: 327 mVrms

Impedancia de entrada: más de 47 kilohmios

LINE OUT

VIDEO OUT, toma de fono (1)

Señal de salida: 1 Vp-p, 75 ohmios,

desbalanceada, sincronización negativa

AUDIO OUT, tomas de fono (1 de cada) (SLV-

L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ y X55

MX), (2 de cada) (SLV-L69HF MX, L72HF PA/

PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/

VZ y X66HF MX)

Salida estándar: 327 mVrms

Impedancia de carga: 47 kilohmios

Impedancia de salida: menos de 10 kilohmios

Sección del temporizador

Reloj

Fijación por cuarzo

Indicación del temporizador

Ciclo de 12 horas

Ajuste del temporizador

8 programas por mes (máximo)

Alimentación de memoria

Condensador incorporado autorrecargable

Duración de la memoria: Hasta 8 horas por vez

Información general

Requisitos de alimentación

110 V CA a 240 V CA, 50/60 Hz (SLV-L59 CL/

CS/PR, L79HF CL/CS y L89HF CL/CS)

VZ, L89HF MX/VZ y X66HF MX)

Consumo de energía

Temperatura de funcionamiento

5 °C a 40 °C (41 °F a 104 °F)

Temperatura de almacenamiento

-20 °C a 60 °C (-4 °F a 140 °F)

Tamaño

Aprox. 355 × 96 × 289 mm (ancho/alto/

profundidad) incluyendo las partes salientes y

controles

Peso

Aprox. 3,7 kg

Accesorios suministrados

Control remoto (1)

Pilas de tamaño AA (R6) (2)

Cable coaxial de 75 ohmios con conectores tipo F (1)

Cable de audio/video (3-fono a 3-fono) (1) (SLV-

L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ

L89HF CL/CS/MX/VZ y X66HF MX solamente)

Adaptador de enchufe (1) (SLV-L59 CL/CS/PR,

L79HF CL/CS y L89HF CL/CS solamente)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Índice de partes y controles

Consulte las páginas indicadas entre paréntesis ( ) para más información.

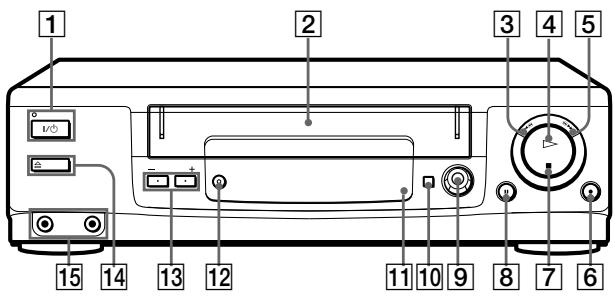

Panel frontal

SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ, X55 MX

1 Interruptor/indicador I/O POWER (alimentación) (45) 2 Compartimento de cintas 3 Botón REW (rebobinado) (39, 48) 4 Botón ▶ PLAY (reproducción) (39, 48) 5 Botón → FF (avance rápido) (39, 48) 6 Botón ● REC (grabación) (42, 57, 66) 7 Botón ■ STOP (parada) (39) 8 Botón PAUSE (pausa) (39)

9 Botón DIAL TIMER (temporizador de dial) (54) 10 Botón EASY SET UP (ajuste fácil) (12, 15, 18, 21) 11 Sensor remoto (5) 12 Botón REALITY REGENERATOR (regenerador de realidad) (63) (SLV-L52 PA/PC solamente) 13 Botones CHANNEL (canal)/ TRACKING (seguimiento) +/− (42, 62) 14 Botón ▲ EJECT (expulsión) (39) 15 Tomas LINE-2 IN VIDEO/AUDIO (línea 2 de entrada de video/audio) (65)

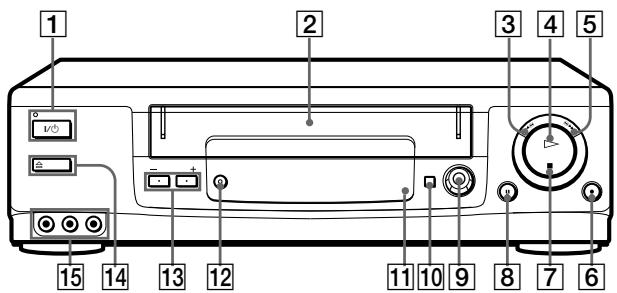

SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, X66HF MX

1 Interruptor/indicador I/O POWER (alimentación) (45) 2 Compartimento de cintas 3 Botón REW (rebobinado) (39, 48) 4 Botón ▶ PLAY (reproducción) (39, 48) 5 Botón → FF (avance rápido) (39, 48) 6 Botón ● REC (grabación) (42, 57, 66) 7 Botón STOP (parada) (39) 8 Botón PAUSE (pausa) (39)

9 Botón DIAL TIMER (temporizador de dial) (54) 10 Botón EASY SET UP (ajuste fácil) (12, 15, 18, 21) 11 Sensor remoto (5) 12 Botón REALITY REGENERATOR (regenerador de realidad) (63) (SLV-L72HF PA/PC solamente) 13 Botones CHANNEL (canal)/ TRACKING (seguimiento) +/− (42, 62) 14 Botón ▲ EJECT (expulsión) (39) 15 Tomas LINE-2 IN VIDEO/AUDIO L/R (línea 2 de entrada de video/audio izquierda/derecha) (65)

continúa

Índice de partes y controles (continuación)

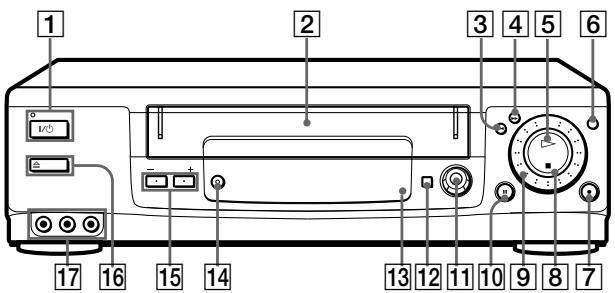

Panel frontal SLV-L89HF CL/CS/MX/VZ

1 Interruptor/indicador I/O POWER (alimentación) (45) 2 Compartimento de cintas 3 Botón ◀ REW (rebobinado) (39, 48) 4 Botón ▶ FF (avance rápido) (39, 48) 5 Botón ▶ PLAY (reproducción) (39, 48) 6 Botón JOG (desplazamiento) (50) 7 Botón ● REC (grabación) (42, 57, 66) 8 Botón STOP (parada) (39) 9 Anillo de lanzadera (43, 49) 10 Botón PAUSE (pausa) (39)

11 Botón DIAL TIMER (temporizador de dial) (54) 12 Botón EASY SET UP (ajuste fácil) (12, 15, 18, 21) 13 Sensor remoto (5) 14 Botón REALITY REGENERATOR (regenerador de realidad) (63) 15 Botones CHANNEL (canal)/ TRACKING (seguimiento) +/− (42, 62) 16 Botón ▲ EJECT (expulsión) (39) 17 Tomas LINE-2 IN VIDEO/AUDIO L/R (línea 2 de entrada de video/audio izquierda/derecha) (65)

Visor

1 Indicador del temporizador (45) 2 Indicador SAP (Segundo programa de audio) (60) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente) 3 Indicador STEREO (estéreo) (60) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente) 4 Indicador de velocidad de cinta (42)

5 Indicador VIDEO (videograbadora) (43, 67) 6 Indicador APC (Control de adaptación de imagen) (62) 7 Indicador de bloqueo para niños (46) 8 Indicador de seguimiento (62) 9 Indicador de control de tiempo/reloj/línea/canal (39, 42, 66) 10 Indicador de cinta/grabación (42)

continúa

Índice de partes y controles (continuación)

Panel posterior

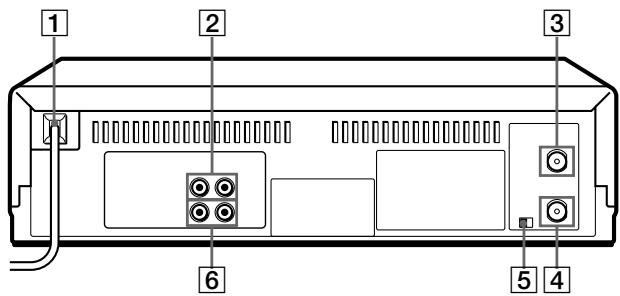

SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ, X55 MX

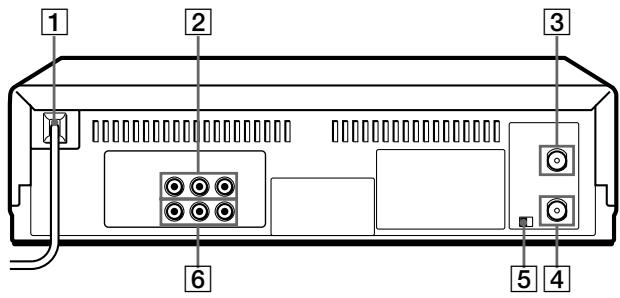

SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ, X66HF MX

1 Cable de alimentación de CA (7) 2 Tomas LINE-1 IN AUDIO/VIDEO (línea 1 de entrada de audio/video) (66) (SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ y X55 MX solamente)

Tomas LINE-1 IN AUDIO R/L/VIDEO (línea 1 de entrada de audio derecha/izquierda/video) (66) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente)

3 Conectores de VHF/UHF IN (entrada) (11, 14, 17, 20)

4 Conectores de VHF/UHF OUT (salida) (11, 14, 17, 20) 5 Interruptor RF UNIT (Unidad Radiofrecuencia) (67) 6 Tomas LINE OUT AUDIO/VIDEO (salida de línea de audio/video) (8) (SLV-L49 MX, L52 PA/PC, L59 CL/CS/PR/VZ y X55 MX solamente)

Tomas LINE OUT AUDIO R/L/VIDEO (salida de línea de audio derecha/izquierda/video) (9) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente)

Control remoto

Interruptor TV/VIDEO (TV/videograbadora) (5) 2 Botón ◁ EJECT (expulsión) (39) 3 Botón TV/VIDEO (TV/videograbadora) (6, 43) 4 Botón TRINITRON TV SYNCHRO PLAY (reproducción sincronizada de TV Trinitron) (40) 5 Botón DISPLAY (visor) (43, 51) 6 Botón SP (reproducción estándar)/EP (reproducción extendida) (42) 7 Botón INPUT SELECT (selección de entrada) (42, 43, 66) 8 Botón ● REC (grabación) (42, 57, 66) 9 Botón SLOW (cámara lenta) (48) 10 Botón ×2 (48) 11 Botón MENU (menú) (24) 12 Botón PAUSE (pausa)/↑ (24, 39) Botón STOP (parada)/↓ (24, 39)

Botón — REW (rebobinado)/ (39, 48)

Botón ▸ FF (avance rápido)/

→(39,48)

Botón ▸ PLAY (reproducción)/OK (24, 39)

continúa

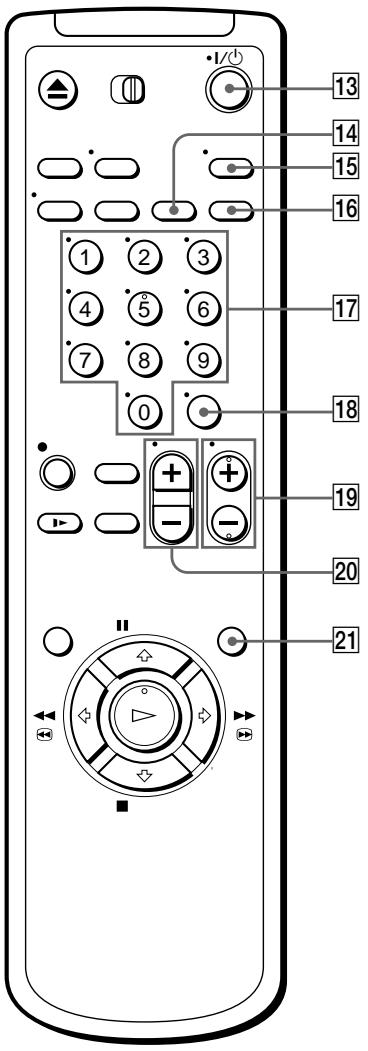

Índice de partes y controles (continuación)

13 Interruptor I/ (alimentación) (6, 45) 14 Botón CLEAR (borrado) (39, 59) 15 Botón AUDIO MONITOR (monitor de audio) (60) (SLV-L69HF MX, L72HF PA/PC, L79HF CL/CS/VZ, L89HF CL/CS/MX/VZ y X66HF MX solamente) 16 Botón TIMER (temporizador) (44, 58) 17 Botones numéricos (43) 18 Botón ENTER (introducción) (43) 19 Botones CH (canal) + / - (6, 42) 20 Botones VOL (volumen) + / - (6) 21 Botón REPLAY (repetición de reproducción) (39)

Índice alfabético

A

AFT (Sintonía automática) 36

Ajuste

imagen 62

seguido 62

Ajuste automático del reloj 25

Ajuste del reloj 25

Ajuste del temporizador 44

cambio 58

cancelación 58

comprobación 58

grabación diaria/semanal 46

Ajuste fácil 12, 15, 18, 21

APC (Control de adaptación de imagen) 62

B

Bloqueo de la videograbadora (Bloqueo para niños) 46

Búsqueda de un punto seleccionado 51

C

Canal de RF 67

Conexión de

C

Canal de RF 67

Conexión de

audio/video (A/V) 8

cables 7

conector de antena

exterior 68

la antena 11

mezclador de banda

UHF/VHF 68

televisión por cable 7

Contador 39

Copia. Vea Ediciones.

D

Desactivación de canales 34

E,F

Ediciones 65

Escucha del sonido durante

la reproducción 60

Estéreo 60

G,H

Grabación 41

ajuste del

temporizador 44

almacenamiento 43

emisiones con sonido

SAP 60

emisiones en estéreo 60

mientras ve

programa 43

programas en dos

idiomas 60

I, J, K

Imagen Vea Ajuste

L

Lengüeta de seguridad 43

Limpieza de los cabezales de video 69

M, N

Modo

EP 42

LP 39

SP 42

Monofónico 60

0

Opciones 64

P, Q

Pista de

audio 61

audio hi-fi 61

audio normal 61

Preajuste del

sintonizador 31

Programación de canales 31

R

Regenerador de realidad 63

Reproducción 38

a cámara lenta 48

a distintas

velocidades 48

fotograma por

fotograma 48

Selección del sonido 60

Reproducción sincronizada

de televisiones Trinitron 40

S

SAP (Segundo programa de audio) 60

Seguimiento Vea Ajuste

Selección de idioma 24

T, U

Temporizadora de dial 54

V, W, X, Y, Z

Velocidad automática de cinta 64

Conexión 1

Para reproducir una cinta

1 Ajuste la televisión en el canal 3 o 4 (o en la entrada de video si ha realizado las conexiones de A/V). 2 Introduzca una cinta y oprima PLAY. Si no aparece la imagen en la televisión, oprima el botón TV/VIDEO de la videograbadora hasta que se muestre el indicador VIDEO en el visor.

Para grabar un programa

1 Oprima TIMER. 2 Ajuste la fecha, hora, canal y velocidad de la cinta. 3 Oprima TIMER. 4 Introduzca una cinta. 5 Oprima I/ 心 para apagar la videograbadora.

Para ver un programa de televisión

1 Apague la videograbadora u oprima el botón TV/VIDEO de esta hasta que se apague el indicador VIDEO en el visor. 2 Ajuste la televisión en el canal que desea ver.

Conexión 2

Para reproducir una cinta

1 Si ha realizado las conexiones de A/V, ajuste la televisión en la entrada de video. Si no ha utilizado la conexión de A/V: - Encienda el decodificador. - Ajuste el decodificador en el canal 3 o 4. - Ajuste la televisión en el canal de salida del decodificador (generalmente 2, 3 o 4).

2 Introduzca una cinta y oprima PLAY. Si no aparece la imagen en la televisión, oprima el botón TV/VIDEO de la videograbadora hasta que se muestre el indicador VIDEO en el visor.

Para grabar un programa

1 Oprima TIMER. 2 Ajuste la fecha, hora, canal y velocidad de la cinta. 3 Oprima TIMER. 4 Introduzca una cinta. 5 Oprima I/① para apagar la videograbadora.

Para ver un programa de televisión

1 Apague la videograbadora u oprima el botón TV/VIDEO de esta hasta que se apague el indicador VIDEO en el visor. 2 Seleccione el canal usando el decodificador (si lo posee) o la televisión.

Conexión 3

Para reproducir una cinta

1 Ajuste la televisión en el canal 3 o 4 (o en la entrada de video si ha realizado las conexiones de A/V). 2 Introduzca una cinta y oprima PLAY. Si no aparece la imagen en la televisión, oprima el botón TV/VIDEO de la videograbadora hasta que se muestre el indicador VIDEO en el visor.

Para grabar un programa

1 Encienda el decodificador. 2 Ajuste el decodificador en el canal que quiere grabar. 3 Oprima TIMER. 4 Ajuste la fecha, hora, canal y velocidad de la cinta. 5 Oprima TIMER. 6 Introduzca una cinta. 7 Oprima I/① para apagar la videograbadora. 8 Deje el decodificador encendido.

Para ver un programa de televisión

1 Apague la videograbadora u oprima el botón TV/VIDEO de esta hasta que se apague el indicador VIDEO en el visor. 2 Encienda el decodificador. 3 Ajuste la televisión en el canal de salida del decodificador (generalmente 2, 3 o 4). 4 Ajuste el decodificador en el canal que desea ver.
