MANUAL DE USUARIO HI 20.A (BK) INDESIT

Placa de características

GR

Descripción del aparato, 60

Vista de conjunto

Panel de control

Puesta en funcionamiento y uso, 61

Poner en funcionamiento el horno

Programas, 62-63

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

HI 150.B

HI 150.B IX

HI 20.B

HI 20.A IX

HIN 150

HIN 150 IX

HI 20.A

Encimera, 64

Tipo de encimera

Encendido de la encimera de vidriocerámica

Consejos prácticos para el uso de la encimera de

vidriocerámica

Precauciones y consejos, 65

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 66

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Asistencia

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudança, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.
! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).
! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

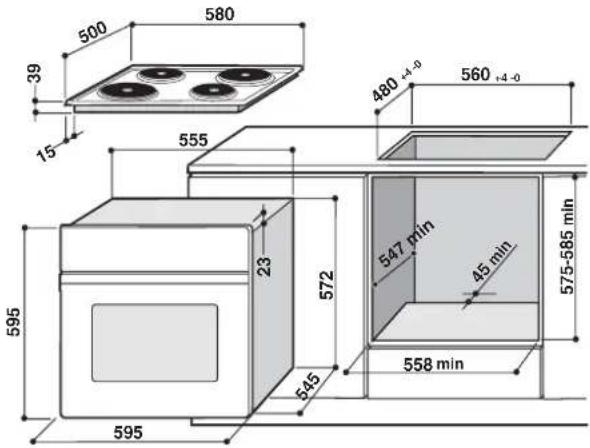

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C.
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) o en columna, el mueble debe tener las siguientes dimensiones:

500 580 39 15 555 480 +4-0 560 [phone] min 45 min 575-585 min 545 558 min 595

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferable instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver /a figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

La conexión eléctrica se debe realizar a una red con la tensión y frecuencia indicadas en la placa de características (ver la página siguiente).

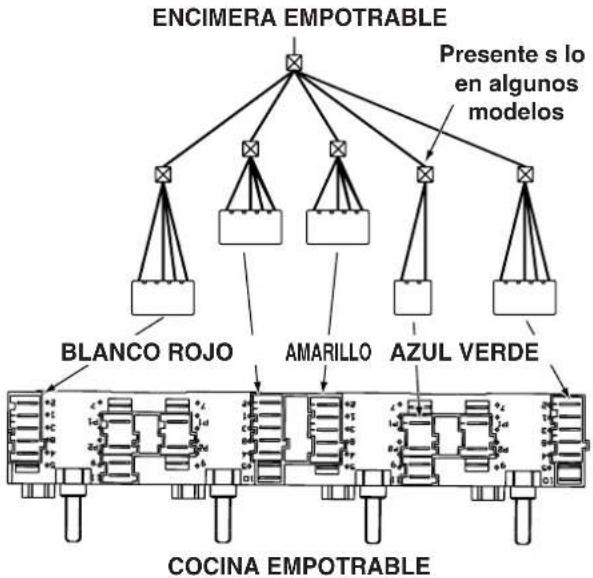

La encimera se conecta a la cocina mediante un conector.

Después de conectar la encimera, vuelva a colocar la protección metálica. Si se quita la encimera, es necesario volver a colocar la tapa roja original sobre el conector rojo.

Montaje del cable de alimentación eléctrica

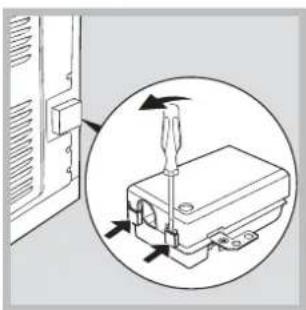

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).

2. Instale el cable de alimentación eléctrica: desenrosque el tornillo de la mordaza de terminal de cable y los tornillos de los contactos L-N- 12 y luego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L), Amarillo-Verde ( 12 ).

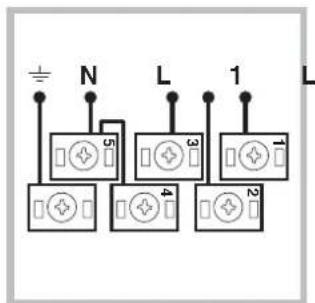

El panel de bornes se puede conectar a una red de 400 V trifásica (ver las figuras más abajo).

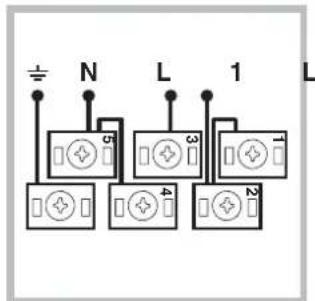

Si la red eléctrica tiene otras características (ver las figuras más abajo), realice la conexión eléctrica utilizando los pernos en U de conexión colocados dentro de la caja P.

N L S1 S2 S3

230V \~H05RR-F 3x4 CEI-UNEL 35363

1. Fije el cable de alimentación eléctrica en el correspondiente sujetacable.

2. Cierre la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

- la toma tenga conexión a tierra y que sea conforme con la ley;

- la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);

- la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);

- la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm.altura 32 cm.profundidad 43,5 cm.
Volumen	Litros 60
Collegamentielettrici	tensión 230V/400V~ 3N 50/60Hz potencia máxima absorbida 8400W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos eléctricos.Norma EN 50304Clase Consumo de energía para funcionamiento por convección Naturalfunción de calentamiento: Tradicional;
	Este aparato es conforme a las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones- 93/68/CEE del 22/07/93 y sucesivas modificaciones- 2002/96/CE y sucesivas modificaciones

Descripción del aparato

ES

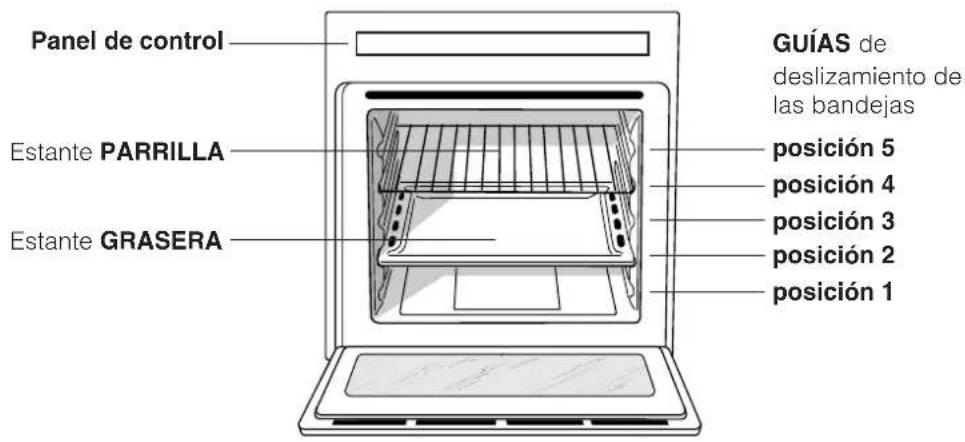

Vista de conjunto

Panel de control Estante PARRILLA Estante GRASERA GUIAS de deslizamiento de las bandejas posición 5 posición 4 posición 3 posición 2 posición 1

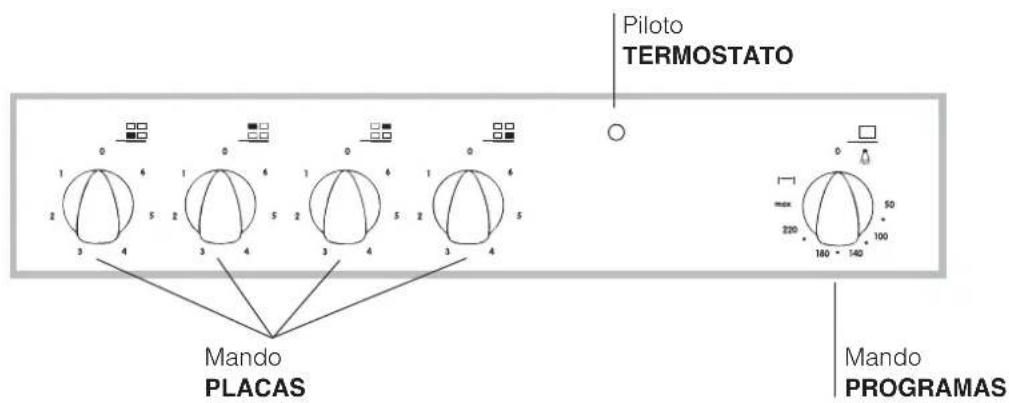

Panel de control

Piloto TERMOSTATO Mando PLACAS Mando PROGRAMAS

! La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. Durante la cocción es posible:
4. modificar el programa de cocción con la perilla PROGRAMAS:
5. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0".

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Programas de cocción

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. La temperatura fijada se alcanza automáticamente y es mantenida constante por el termostato accionado desde el mando PROGRAMAS.

|—| Programa HORNO "SUPERIOR"

Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción. Utilice el horno con la puerta cerrada.

Consejos prácticos de cocción

! En las cocciones al GRILL, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

GRILL

• Introduzca la parrilla en la posición 3 o en la 4 y coloque los alimentos en el centro de la parrilla.
• No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

- En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Alimentos	Peso (Kg)	Posición de las bandejas	Precalentamiento (minutos)	Temperatura aconsejada	Duración de la cocción (minutos)
Fideos
Lasañas	2,5	3	-	210	75-80
Canelones	2,5	3	-	210	75-80
Tallarines	2,5	3	-	210	75-80
Carnes
Ternera	1,7	3	-	220	85-90
Pollo	1,5	3	-	220	110-115
Pavo	3,0	3	-	220-Max	95-100
Pato	1,8	3	-	220	120-125
Conejo	2,0	3	-	220	105-110
Cerdo	2,1	3	-	220	100-110
Cordero	1,8	3	-	220	90-95
Pescados
Caballa	1,1	3	-	210-230	55-60
Dentón	1,5	3	-	210-230	60-65
Trucha envuelta	1,0	3	-	210-230	40-45
Pizza
Napolitana	1,0	3	15 Max 30-35
Tortas
Bizcochos	0,5	3	15	180	30-35
Torta glaseada	1,1	3	15	180	30-35
Torta de chocolate	1,0	3	15	200	45-50
Torta leudada	1,0	3	15	200	50-55

Tipos de encimera

El horno se combina con una encimera que puede estar compuesta por dos tipos de elementos calentadores: placas eléctricas de hierro fundido (ver la figura 1) o encimeras de vidriocerámica (vedi figura 2).

Encendido de la encimera de vidriocerámica

Zonas de cocción tradicionales

Los elementos radiantes tradicionales (A) están compuestos por resistencias circulares y se vuelven rojos después de algunos segundos de su encendido. Cada zona de cocción está dotada de un mando que permite seleccionar 6 temperaturas diferentes, desde un valor mínimo de 1 a uno máximo de 6.

Pilotos de calor residual\*

Los pilotos (C) indican que la zona de cocción correspondiente está a una temperatura superior a 60°C aún después que el elemento calentador se haya apagado.

Niveles de potencia aconsejados para los distintos tipos de cocción:

Posición	Placa normal o rápida
0	Apagado
1	Cocción de verduras, pescados
2	Cocción de papas (a vapor) sopas, garbanzos, porotos
3	Para continuar la cocción de grandes cantidades de alimentos, minestrones
4	Asar (mediano)
5	Asar (fuerte)
6	Dorar o alcanzar el hervor en poco tiempo

* Presente sólo en algunos modelos.

Consejos prácticos para el uso de la encimera de vidriocerámica

À La cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible advertir olor a goma que pronto desaparecerá.

Para obtener las mejores prestaciones de la encimera:

- utilice ollas con fondo plano para asegurarse que se adhieran perfectamente a la zona calentadora;

- utilice siempre ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible;

• verifique que el fondo de las ollas esté siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no sólo de las zonas de cocción, sino también de las ollas.
• evite utilizar las mismas ollas utilizadas en los quemadores a gas: la concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, en consecuencia, pierde adherencia;
• no deje nunca una zona de cocción encendida sin olla ya que su calentamiento, que alcanza rápidamente el nivel máximo, podría dañar los elementos calentadores.

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

- El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.

- El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

- Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

- No toque la máquina descalzo o con las manos y pies mojados o húmedos.

- El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

- Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

- Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

- No obstruya las aberturas de ventilación y de eliminación del calor.

- Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.

- Utilice siempre guantes para horno para introducir o extraer recipientes.

- No cubra el fondo del horno con hojas de aluminio.

- No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertamente podría incendiarse.

- Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “●”/b”.

- No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

- No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

- En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

- No apoye objetos pesados sobre la puerta del horno abierta.

• La encimera de vidriocerámica es resistente a los choques mecánicos, no obstante, se puede rajar (o eventualmente quebrantarse) si es golpeada con un objeto con punta, como por ejemplo un utensilio. Si esto sucediera, desconecte inmediatamente el aparato de la red de alimentación eléctrica y llame al Servicio de Asistencia Técnica.
• No olvide que la temperatura de las zonas de cocción permanece bastante elevada durante treinta minutos, como mínimo, después que se han apagado.
• Mantenga cualquier objeto que se pueda fundir a una debida distancia de la encimera, por ejemplo, objetos de plástico, de aluminio o productos con un elevado contenido de azúcar. Tenga particular cuidado con los embalajes y películas de plástico o aluminio: si se dejan sobre las superficies todavía calientes o tibias pueden causar un grave daño a la encimera.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Directiva Europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones al GRILL con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajilla).

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);

F

1. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores "F", luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del portalámpara.
2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.
3. Vuelva a colocar la tapa (ver la figura).

Asistencia

Comunique:

• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.
