LDX172C - Destornillador BLACK & DECKER - Manual de uso y guía de instrucciones gratis

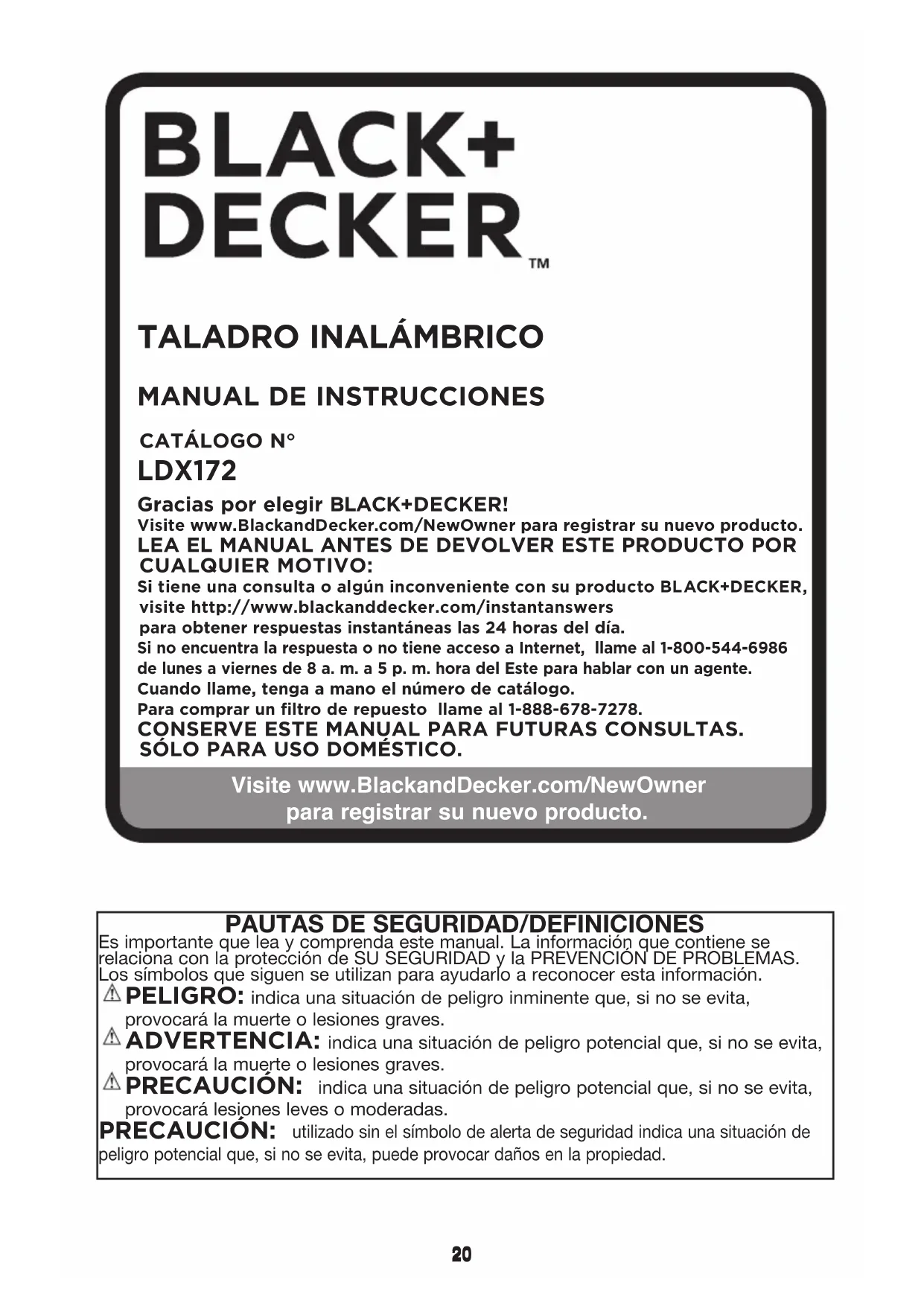

MANUAL DE USUARIO LDX172C BLACK & DECKER

Gracias por elegir BLACK+DECKER! Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto. LEA EL MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO: Si tiene una consulta o algún inconveniente con su producto BLACK+DECKER, visite http://www.blackanddecker.com/instantanswers para obtener respuestas instantáneas las 24 horas del día.Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a. m. a 5 p. m. hora del Este para hablar con un agente. Cuando llame, tenga a mano el número de catálogo.Para comprar un filtro de repuesto llame al 1-888-678-7278.CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.SÓLO PARA USO DOMÉSTICO.CATÁLOGO N° LDX172 Pautas de seguridad/definiciones Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información. PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, provocará la muerte o lesiones graves. PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas. PRECAUCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad.21

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes. b) No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentran líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores. c) Mantenga a los niños y espectadores alejados de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) Seguridad eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplo tuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. d) No maltrate al cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica. f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales. c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.

Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se deje conectada a una pieza giratoria de la herramienta eléctrica pueden provocar lesiones personales. e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

4) Uso y mantenimiento de la herramienta eléctrica

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no puede ser controlada mediante el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la fuente de energía y/o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental. d) Guarde las herramientas eléctricas que no están en uso fuera del alcance de los niños y no permite que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados. e) Mantenimiento de las herramientas eléctricas. Controle que no haya piezas móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) Uso y mantenimiento de la herramienta con baterías

a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías. b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio. d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

a) Haga que una persona de reparaciones calificada realice el mantenimiento de su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.

NORMAS DE SEGURIDAD ESPECÍFICAS

• Utiliceprotectoresauditivosconlostaladrosdeimpacto.La exposición al ruido puede ocasionar la pérdida de la audición.

• Uselosmangosauxiliaresquesesuministranconlaherramienta.La pérdida del control podría ocasionar lesiones personales.

• Sujetelaherramientaeléctricaporlassuperficiesaislantescuandorealiceuna operación en que la herramienta pueda hacer contacto con cableados ocultos. Al hacer contacto con un cable “vivo”, las partes metálicas de la herramienta se vuelven “vivas” y pueden originar un choque al operador. 22• Cuandotrabajeenunaescaleraounaplataformaasegúresededejarlaherramienta de lado cuando no la use. Algunas herramientas con baterías grandes se paran sobre su base, pero se pueden volcar fácilmente.

• Utiliceabrazaderasuotraformaprácticaparaasegurarysostenerlapiezade trabajo sobre una plataforma estable. Sostener el trabajo con la mano o contra el cuerpo no brinda la estabilidad requerida y puede llevar a la pérdida del control.

• Mantenga el cabello, la ropa y los guantes alejados de los orificios de ventilación. Los orificios de ventilación suelen cubrir piezas móviles donde estos elementos se pueden enganchar.

• Sostenga la herramienta firmemente con ambas manos. Utilice el mango auxiliar, en caso de tenerlo. Si no tiene mango auxiliar, agarre la herramienta por la parte inferior de la batería. La pérdida del control podría ocasionar lesiones personales. ADVERTENCIA: parte del polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, contiene productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de estos productos químicos son:

• elarsénicoyelcromodelamaderacontratamientoquímico. El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en áreas bien ventiladas y trabaje con equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas.

• Eviteelcontactoprolongadoconelpolvoprovenientedellijado,aserrado, amolado y taladrado eléctrico y otras actividades de construcción. Use vestimenta protectora y lave todas las áreas expuestas con agua y jabón. De entrar polvo en sus ojos, boca, o que este permanezca sobre su piel puede promover la absorción de químicos dañinos. ADVERTENCIA: El uso de esta herramienta puede generar y/o dispersar el polvo, el cual puede ocasionar lesión respiratoria u otro tipo de lesión grave y permanente. Utilice siempre protección respiratoria NIOSH/OSHA apropiada para la exposición al polvo. Dirija las partículas lejos de su cara o su cuerpo. ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)

• Protección auditiva según la norma ANSI S12.6 (S3.19)

• Protección respiratoria según las normas NIOSH/OSHA/MSHA SÍMBOLOS

• Laetiquetadesuherramientapuedeincluirlossiguientessímbolos.Lossímbolosy sus definiciones son los siguientes: V ................. voltios A ...............amperios Hz ............... hertz W ..............vatios min ..............minutos o AC ....corriente alterna o DC ....corriente directa

o .............no velocidad sin carga ................Construcción Clase I

Construcción de clase II ............simbolo de alerta .../min ..........revoluciones o minuto seguridad .......Lea el manual de instrucciones antes del uso ............Use protección adecuada para las vías respiratorias ...........Use protección adecuada para los ojos ............Use protección adecuada para los oídos 23deSCRiPCión de laS funCioneS

3. Anillo de ajuste de torsión

6. Sujetador para puntas de destornillador

8. Indicador de carga

inStRuCCioneS y adVeRtenCiaS de SeguRidad: BateRíaS

• No desarme o abra, deje caer (uso mecánico indebido), comprima, doble o deforme, perfore ni triture las baterías.

• Nomodifiqueovuelvaafabricarniintenteinsertarobjetosextrañosenlabatería; no sumerja o exponga al agua u otros líquidos ni exponga al fuego o calor excesivo, incluidos los punzones para soldar; ni coloque en el horno microondas.

• Sóloutilicelabateríaconunsistemadecargaespecificadoporelfabricante/proveedor.

• Noproduzcacortocircuitosconunabateríanipermitaqueobjetosmetálicoso conductores entren en contacto con los terminales de la batería al mismo tiempo.

• Eliminelasbateríasusadasdeinmediato,segúnlasinstruccionesdelfabricante/ proveedor.

• Elusoinadecuadodelabateríapodríagenerarincendios,explosiónuotropeligro.

• Losniñosnodebenusarlasbateríassinlasupervisióndeunadultoresponsable. adVeRtenCia: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. No comprima, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado. inStRuCCioneS y adVeRtenCiaS de SeguRidad: CaRga

1. Este manual contiene instrucciones de operación y seguridad importantes.

2. Antes de utilizar el cargador de la batería, lea todas las instrucciones y las

advertencias preventivas en el cargador de la batería y en el producto que utiliza la batería. PReCauCión: Para reducir el riesgo de lesión, utilice el cargador solamente con este producto. Las baterías en otros productos pueden estallar y provocar daños personales o materiales.

3. No exponga el cargador a la lluvia ni a la nieve.

4. El uso de un accesorio no recomendado o no vendido por BLACK+DECKER puede

provocar riesgos de incendio, descarga eléctrica o daños personales.

5. Para reducir el riesgo de avería en el enchufe y cable eléctricos, tire del enchufe y no

del cable al desconectar el cargador.

6. Asegúrese de que el cable esté ubicado de manera que no lo pise o se tropiece con

él y que no esté sujeto a daños o tensiones de alguna otra manera.

7. No se debería usar un alargador a no ser que sea absolutamente necesario. El uso

8de un alargador incorrecto podría resultar en riesgo de incendio, descarga eléctrica o electrocución. a. Cables de dos hilos pueden ser usados con alargadores de 2 ó 3 hilos. Sólo se deben usar alargadores con revestimiento redondo y recomendamos que además se encuentren en la lista de Underwriters Laboratories (U.L.). Si el alargador será utilizado en la intemperie, el cable debe ser adecuado para uso exterior. Cualquier cable marcado para uso exterior es también adecuado para uso interior. Las letras “W” o “WA” en el revestimiento del cable indican que el cable puede ser usado en la intemperie. b. Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad y para evitar la pérdida de potencia y sobrecalentamiento. Mientras menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. Tabla de medidas mínimas de conductor (AWG) para cables prolongadores AMPERIOS según placa: 0 a 10 Longitud total del cable prolongador(enpies)0-2526-5051-100101-150 (0-7,6m)(7,9-15,2m)(15,5-30,4m)(30,8-45,7m) Calibre del conductor 18 16 16 14

8. Utilice únicamente el cargador provisto cuando carga su herramienta. El uso de

cualquier otro cargador puede dañar la herramienta o provocar una condición de riesgo.

9. Utilice un solo cargador cuando carga.

10. No intente abrir el cargador. No contiene elementos que el cliente pueda reparar.

Devuelva a cualquier centro de mantenimiento BLACK+DECKER autorizado.

11. NO incinere la herramienta ni las baterías aunque estén muy averiadas o

completamente gastadas. Las baterías pueden explotar en el fuego.

12. No incinere el paquete de baterías, aun si tiene daños importantes o está completamente

desgastado. El paquete de baterías puede explotar en el fuego. Cuando se queman paquetes de baterías de iones de litio, se generan vapores y materiales tóxicos.

13. No cargue ni use la batería en atmósferas explosivas, como ambientes en los que

hay líquidos, gases o polvo inflamables. Insertar o retirar la batería del cargador puede encender el polvo o los vapores.

14. Si el contenido de las baterías entra en contacto con la piel, lave el área de

inmediato con agua y jabón suave. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua manteniendo los ojos abiertos durante tres minutos o hasta que la irritación cese. Si se necesita atención médica, el electrolito de la batería contiene una mezcla de carbonatos orgánicos líquidos y sales de litio. adVeRtenCia: Peligro de quemadura. El líquido de la batería puede encenderse si se expone a chispas o llamas. PRoCediMiento de CaRga LAS BATERÍAS EN LA HERRAMIENTA NO VIENEN COMPLETAMENTE CARGADAS DE FÁBRICA. ANTES DE INTENTAR CARGARLAS, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES DE SEGURIDAD. Para cargar la herramienta siga los pasos a continuación.

1. Enchufe el cargador en cualquier tomacorriente

eléctrico estándar de 120 voltios, 60 Hz.

2. Inserte el enchufe del cargador (9) en el puerto de

carga (5), como se muestra en la figura A. El LED indicador de carga (8) destellará para indicar que la batería dentro del taladro se está cargando. El LED (8) permanece encendido de manera constante para indicar que la carga ha finalizado.

3. Permita que, para la primera vez, la herramienta

se cargue durante 13 horas. Después de la carga inicial, en condiciones normales de uso, su herramienta debería cargarse entre 12 y 15 horas.

1. Después de un uso normal, la herramienta debería quedar completamente cargada

en 3 a 9 horas. La herramienta no viene con carga completa de fábrica. Antes de intentar utilizarla, se debe cargar al menos durante 9 horas.

2. NO cargue las baterías con una temperatura ambiental por debajo de 4,5 °C (40 °F) o

por encima de +40,5 °C (105 °F). Esta medida es importante y evitará el daño severo a las baterías. Se pueden obtener la mayor duración y el mejor rendimiento si se cargan las baterías cuando la temperatura está en unos 24 °C (75 °F).

3. Durante la carga, el cargador puede zumbar y ponerse caliente al tacto. Esta

condición es normal y no indica un problema.

4. Si las baterías no se cargan correctamente: (1) Controle la corriente del tomacorriente

enchufando una lámpara u otro artefacto. (2) Verifique si el tomacorriente está conectado a un interruptor que corta la energía cuando usted apaga la luz. (3) Traslade el cargador y la herramienta a una temperatura ambiental de entre 4,5 °C (40 °F) y +40,5 °C (105 °F). (4) Si el tomacorriente y la temperatura son adecuados, y usted no puede cargar correctamente la herramienta, lleve o envíe la herramienta y el cargador al centro de mantenimiento BLACK+DECKER local. Consulte “Herramientas eléctricas” en las páginas amarillas.

5. Se debe recargar la herramienta cuando no produce energía suficiente para tareas

que previamente realizaba con facilidad. NO CONTINÚE utilizando el producto con sus baterías agotadas. inStRuCCioneS de oPeRaCión inteRRuPtoR diSPaRadoR y Botón de inVeRSión (figuRa B)

• EltaladroseENCIENDEyAPAGAtirando y liberando el interruptor disparador (1). Cuanto más se oprima al disparador, mayor será la velocidad del taladro.

• Elbotóndecontroldeavance/reversa(2) determina la dirección de la herramienta y también sirve como botón de bloqueo.

• Paraseleccionarlarotacióndeavance,libere el interruptor disparador y oprima el botón de control de avance/reversa a la izquierda.

• Paraseleccionarreversa,oprimaelbotónde control avance/reversa en la dirección opuesta. nota: la posición central del botón de control bloquea la herramienta en la posición de apagado. Al cambiar la posición del botón de control, asegúrese de que el disparador esté liberado. aJuSte del ContRol de toRSión - figuRa C Esta herramienta viene equipada con un anillo de ajuste de torsión (3), para seleccionar el modo de operación y para configurar la torsión al ajustar los tornillos. Los tornillos grandes y las piezas de trabajo de material duro requieren un ajuste mayor de torsión que los tornillos pequeños y las piezas de trabajo de material blando.

• Parataladrarenmadera,metalyplástico, ajuste el anillo en la posición del símbolo de taladrado

• Paraatornillar,ajusteelanilloenla configuración deseada. Si aún no conoce la configuración de ajuste adecuada, proceda como sigue:

• Ajusteelanilloenlaconfiguracióndetorsión más baja.

• Ajusteelprimertornillo.

• Sielportabrocasavanzaantesdelograrel resultado deseado, aumente la configuración del anillo y siga ajustando el tornillo. Repita el proceso hasta que logre la configuración deseada. Utilice esta configuración para los tornillos restantes.

CPoRtaBRoCaS Sin llaVe (figuRa d) adVeRtenCia: Asegúrese de que el botón de bloqueo esté accionado para evitar que se accione el interruptor antes de instalar o retirar accesorios. Para insertar una broca u otro accesorio:

1. Tome la mitad posterior del portabrocas

(4a) con una mano y use la otra mano para girar la mitad de frente en dirección contraria a las agujas del reloj, vista desde el extremo del portabrocas.

2. Inserte por completo la broca u otro

accesorio en el portabrocas y ajuste para asegurar, sosteniendo la mitad posterior del portabrocas y girando la porción de frente en la dirección de las agujas del reloj, vista desde el extremo del portabrocas. adVeRtenCia: No tome la parte delantera del portabrocas y encienda la herramienta para ajustar las brocas (o cualquier otro accesorio). Cuando se cambian los accesorios, se pueden provocar daños al portabrocas y daños personales. deStoRnillado Para impulsar remaches, el botón de inversión debe estar empujado hacia la izquierda. Use la inversa (botón empujado hacia la derecha) para retirar remaches. Al cambiar de avance a retroceso, o viceversa, siempre libere el interruptor disparador primero. eSPaCio en la HeRRaMienta PaRa guaRdaR BRoCaS Hay una ranura para guardar brocas (6) en el área que está justo por encima del paquete de baterías. taladRado

• Solamenteutilicebrocasafiladas.

• Apoyeyasegureapropiadamentelapiezadetrabajo,comoserecomiendaenlas Instrucciones de seguridad.

• Utiliceelequipodeseguridadapropiadoyrequerido,comoseseñalaenlas instrucciones de seguridad.

• Cuideeláreadetrabajo,comosemencionaenlasinstruccionesdeseguridad.

• Hagafuncionareltaladromuylentamente,utilizandopocapresión,hastahaber perforado lo suficiente para evitar que la broca se deslice hacia afuera del barreno.

• Apliquepresiónenlínearectoconlabroca.Hagapresiónsuficienteparaconservarala broca cortando, pero no tanta como para que el motor se atasque o la broca se desvíe.

• Sostengaeltaladrofirmementeconambasmanos,unamanoenelmangoylaotra sujetando la parte inferior alrededor del área de la batería.

• NOOPRIMAELGATILLODEUNTALADROATASCADOPARAINTENTAR ENCENDERLO Y APAGARLO. PUEDE DA—ARLO.

• Minimiceelatascamientoaliniciarelbarrenoreduciendolapresiónyperforando lentamente a través de la última parte del barreno.

• Conserveelmotorenfuncionamientomientrassacalabrocadeunbarreno.Esto ayudará a evitar atascaduras.

• Asegúresequeelinterruptorenciendeyapagaeltaladro. taladRado en MadeRa Los orificios en madera se pueden realizar con las mismas brocas de taladro helicoidales que se usan para los metales o con brocas de pala. Estas brocas deben estar afiladas y se deben retirar con frecuencia mientras se taladra para limpiar las virutas de las ranuras. taladRado en Metal Utilice un lubricante de corte cuando taladre metales. Las excepciones son el bronce y el hierro fundido que deben taladrarse en seco. Los lubricantes de corte que funcionan mejor son el aceite de corte sulfurizado o el aceite de grasa de cerdo.

4aManteniMiento Utilice únicamente jabón suave y un trapo húmedo para limpiar la herramienta. Nunca permita que se introduzcan líquidos en la herramienta; nunca sumerja ninguna parte de la herramienta en ningún líquido. iMPoRtante: Para garantizar l SEGURIDAD y la CONFIABILIDAD del producto, la reparaciones, el mantenimiento y los ajustes deberán efectuarse en centros de servicio autorizado u otras organizaciones de servicio calificado, que utilicen siempre refacciones idénticas. aCCeSoRioS Los accesorios que se recomiendan para la herramienta están disponibles en su distribuidor local o en el centro de servicio autorizado. Si necesita ayuda con respecto a los accesorios, llame al: 1-800-544-6986. adVeRtenCia: El uso de accesorios no recomendados para utilizar con esta herramienta puede resultar peligroso. el Sello RBRC™ El sello RBRC™ (Corporación de reciclado de baterías recargables) que se encuentra sobre la batería de iones de litio (o paquete de baterías) indica que los costos para reciclar la batería (o el paquete de baterías) al final de su vida útil ya fueron pagados por BLACK+DECKER. En algunas zonas, es ilegal tirar las baterías usadas de iones de litio en la basura o en el depósito de desechos sólidos del municipio. El programa RBRC proporciona una alternativa de conciencia sobre el cuidado del medio ambiente. RBRC, en cooperación con BLACK+DECKER y otros usuarios de baterías, estableció programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de iones de litio usadas. Ayude a proteger nuestro medio ambiente y a conservar los recursos naturales: devuelva la herramienta a un centro de mantenimiento autorizado BLACK+DECKER para que sean recicladas. También puede comunicarse con el centro derecicladoparainformarsesobredóndedejarlasbaterías,ollameal1-800-544-6986. EsteaparatodigitalClaseBcumpleconlanormacanadienseICES-003. Este mecanismo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones de Estados Unidos (FCC). La operación está sujeta a las dos condiciones siguientes: (1) Este mecanismo posiblemente no cause interferencia perjudicial; y (2) este mecanismo puede aceptar cualquier interferencia recibida, incluso interferencia que podría provocar una operación no deseada. NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para dispositivo digital Clase B, según la parte 15 de las normas de la FCC. Estos límites están diseñados para brindar protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía en frecuencia de radio y, si no se instala y se usa de acuerdo con las instrucciones, puede provocar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación en particular. Si este equipo provoca interferencia perjudicial en la recepción de radio o televisión, lo que se puede determinar al apagar y encender el equipo, el usuario debe tratar de corregir la interferencia mediante una o más de las siguientes medidas:

• Cambiar la orientación o la ubicación de la antena de recepción.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente sobre un circuito diferente de aquel al que está conectado el receptor.

• Consultar al vendedor o pedir la ayuda de un técnico en radio y televisión con experiencia. Los cambios o las modificaciones que se le realicen a esta unidad sin aprobación expresa del tercero responsable del cumplimiento pueden anular la autorización del usuario para operar el equipo. Este aparato digital de la clase B se conforma con ICES-003canadiense.

28INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de servicio de BLACK+DECKER cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de servicio de BLACK+DECKER más cercano a su domicilio. Para ubicar su centro de servicio local, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com. GARANTÍA COMPLETA DE DOS AÑOS PARA USO EN EL HOGAR Black & Decker (Estados Unidos) Inc. ofrece una garantía de dos años por cualquier defecto del material o de fabricación de este producto. El producto defectuoso se reparará o reemplazará sin costo alguno de dos maneras. La primera opción, el reemplazo, es devolver el producto al comercio donde se adquirió (siempre y cuando se trate de un comercio participante). Las devoluciones deben realizarse conforme a la política de devolución del comercio (generalmente, entre 30 y 90 días posteriores a la venta). Le pueden solicitar comprobante de compra. Consulte en el comercio acerca de la política especial sobre devoluciones una vez excedido el plazo establecido. La segunda opción es llevar o enviar el producto (con flete pago) a un Centro de servicio propio o autorizado de BLACK+DECKER para su reparación o reemplazo según nuestro criterio. Le pueden solicitar el comprobante de compra. Esta garantía no se extiende a los accesorios. Esta garantía le concede derechos legales específicos; usted puede tener otros derechos que pueden variar según el estado o la provincia. Si tiene alguna pregunta, comuníquese con el gerente del Centro de servicio de BLACK+DECKER de su zona. Este producto no está diseñado para uso comercial. AMÉRICA LATINA: esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

• Launidadnoenciende. •Elpaquetedebateríasno •Verifiquelosrequisitosde está cargado. carga del paquete de baterías.

• Elpaquetedebaterías •Elcargadornoestáenchufado. •Enchufeelcargadorenun no carga. tomacorriente que funcione. Consulte “Notas importantes sobre la carga” para conocer más detalles.

• Latemperaturaambientalestá •Trasladeelcargadoryel demasiado caliente o demasiado paquete de baterías a una fría. temperatura ambiental que esté por encima de 4.5 °C (40 °F) o por debajo de

Solamente para Propósitos de México Para conocer la ubicación del centro de servicio más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.blackanddecker.com.mx o llame a la línea de ayuda BLACK+DECKER al 01 800 847 2309/01 800 847 2312.30

PRODUCT INFOMATION · IDENTIFICACIÓN DEL PRODUCTO

Este producto cuenta con dos años de garantía a partir de la fecha de compra contra cualquier defecto de su funcionamiento, así como cualquier falla debido a materiales empleados para su fabricación ó mano de obra defectuosa. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente incluyendo la mano de obra, esta incluye los gastos de trasportación erogados para lograr cumplimiento de esta garantía en los domicilios diversos señalados. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto. Nos comprometemos a entregar el producto en un lapso no mayor a 30 días hábiles contados a partir de la fecha de recepción del mismo en nuestros talleres de servicio autorizados. ESTA GARANTIA NO APLICA CUANDO: El producto se hubiese utilizado en condiciones distintas a las normales. El producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña. El producto hubiese sido alterado o reparado por personas no autorizadas por nosotros. Importador: Black & Decker S.A. de .C.V Bosque de Cidros Acceso Radiatas No.42 3ra.Seccion de Bosques de las lomas C.P.05120, Mexico, D.F. Tel: (01 55) 5326 710031 BlACk & DeCker S.A. De C.V. BOSQUeS De CIDrOS ACCeSO rADIATAS NO. 42 COl. BOSQUeS De lAS lOMAS. 05120 MÉxICO, D.F Tel. (01 55) 5326 7100 01 800 847 2309/01 800 847 2312 Grupo Realsa en herramientas, S.A. de C.V. Súper Manzana 69 MZ.01 Lote 30 (Av. Torcasita) Col. Puerto Juárez Cancún, Quintana Roo Tel. 01 998 884 72 27 Ferre Pat de Puebla, S.A. de C.V. 16 de Septiembre No. 6149 Col. El Cerrito Puebla, Puebla Tel. 01 222 264 12 12 Ferre Pat de Puebla, S.A. de C.V. Ejército Mexicano No. 15 Col. Ejido 1ro. de Mayo Boca del Rio, Veracruz Tel. 01 229 167 89 89 Servicio de Fabrica BLACK+DECKER, S.A. de C.V. Lázaro Cardenas No. 18 Col. Obrera Distrito Federal Tel. 55 88 95 02 Representaciones Industriales Robles, S.A. de C.V. Tezozomoc No. 89 Col. La Preciosa Distrito Federal Tel. 55 61 86 82 Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V. Av. La Paz No. 1779 Col. Americana, S. Juaréz Guadalajara, Jalisco Tel. 01 33 38 25 69 78 Herramientas y Equipos Profesionales Av. Colón 2915 Ote. Col. Francisco I. Madero Monterrey, Nvo. León Tel. 01 81 83 54 60 06 Htas. Portátiles de Chihuahua, S.A. de C.V. Av. Universidad No. 2903 Col. Fracc. Universidad Chihuahua, Chihuahua Tel. 01 614 413 64 04 Fernando González Armenta Bolivia No. 605 Col. Felipe Carrillo Puerto Cd. Madero, Tamaulipas Tel. 01 833 221 34 50 Perfiles y Herramientas de Morelia Gertrudis Bocanegra No. 898 Col. Ventura Puente Morelia, Michoacán Tel. 01 443 313 85 50 Enrique Robles Av. de la Solidaridad No. 12713 Col. La Pradera Irapuato, Guanajuato Tel. 01 462 626 67 39 Hernández Martinez Jeanette Prolongación Corregidora Nte. No.
