Tipo de producto	Autorradio
Marca	Sony
Modelo	DSX-A410BT
Dimensiones (L x A x P)	178 mm x 50 mm x 119 mm
Peso	0,7 kg
Alimentación	12 V CC (masa negativa)
Consumo nominal	10 A
Bandas de frecuencia de radio	FM 87,5-108 MHz (Europa), MW 531-1602 kHz, LW 153-279 kHz
Comunicación inalámbrica	Bluetooth versión 3.0 (alcance max. 10 m)
NFC	Sí (13,56 MHz)
Puerto USB	Sí (corriente max. 1 A)
Entrada AUX	Miniconector estéreo de 3,5 mm
Salidas	Altavoces (4 x 55 W máx.), salida de subwoofer, salida de antena eléctrica
Funciones principales	Radio RDS, Bluetooth manos libres, reproducción USB (MP3/WMA/AAC/FLAC), NFC One-touch, Sony Music Center, Siri Eyes Free, reconocimiento de voz de Android
Ecualizador	10 bandas preestablecidas + personalizable
Extra Bass	Ajustable (1, 2, OFF)
Mejoras de sonido	Fader, Balance, Filtro paso alto/paso bajo, ganancia de micrófono
Pantalla	Pantalla de cristal líquido (retroiluminación ajustable, sincronización de sonido)
Mantenimiento	Limpieza de los conectores con hisopo de algodón
Seguridad	Alarma de advertencia, función AUTO OFF, modo demostración desactivable
Piezas de repuesto y reparabilidad	Fusible reemplazable (consulte el manual para las especificaciones)

Preguntas frecuentes - DSXA410BT SONY

¿Cómo ajustar el reloj en el autorradio Sony DSX-A410BT?

Presione MENU, gire la rueda para seleccionar GENERAL, luego SET CLOCK. Elija MANUAL, luego ajuste la hora y los minutos con la rueda o los botones SEEK -/+. Presione MENU para confirmar.

¿Cómo emparejar un smartphone por Bluetooth con este autorradio?

Asegúrese de que el Bluetooth del smartphone esté activado. En el autorradio, presione MENU, seleccione BLUETOOTH, luego SET PAIRING y SET DEVICE 1 (o 2). En el smartphone, busque el dispositivo llamado DSX-XXXX e ingrese el código 0000. La conexión se establece automáticamente.

¿Cómo desactivar el modo demostración (DEMO)?

Presione MENU, seleccione GENERAL luego SET DEMO. Elija SET DEMO-OFF y presione para confirmar. El modo demostración se desactivará.

¿Cómo restablecer el autorradio Sony DSX-A410BT?

Presione simultáneamente los botones DSPL y Retour/MODE durante más de 2 segundos. El restablecimiento borra la hora y algunas memorias. Tenga cuidado de no realizar esta operación mientras conduce.

¿Cómo conectar un dispositivo USB para reproducir música?

Conecte el dispositivo USB (llave, smartphone en modo almacenamiento) al puerto USB del autorradio. Presione SRC para seleccionar la fuente USB. La reproducción comienza automáticamente. Formatos compatibles: MP3, WMA, AAC, FLAC.

¿Cómo escuchar la radio y memorizar emisoras?

Presione SRC para seleccionar TUNER. Use MODE para cambiar de banda (FM1, FM2, FM3, MW, LW). Para memorizar una emisora, mantenga presionada una tecla numérica (1 a 6) hasta ver MEM. Para la memorización automática, use la función BTM en el menú GENERAL.

¿Cómo hacer una llamada en manos libres con el Bluetooth?

Conecte su teléfono vía Bluetooth. Para hacer una llamada, presione CALL, luego elija PHONE BOOK, RECENT CALL, DIAL NUMBER o REDIAL. Use la rueda para navegar y confirme con ENTER. Para recibir una llamada, presione CALL.

¿Cómo usar Siri Eyes Free con este autorradio?

Conecte su iPhone vía Bluetooth. Asegúrese de que Siri esté activado en el iPhone. En el autorradio, presione y mantenga presionado el botón VOICE durante más de 2 segundos. Después del pitido, hable al micrófono. Siri responde a través de los altavoces del coche.

¿Cómo ajustar el ecualizador (EQ)?

Presione MENU, seleccione SOUND luego EQ10 PRESET. Elija un preajuste (R&B, Rock, Pop, etc.) o CUSTOM para ajustar manualmente las 10 bandas de frecuencia en EQ10 CUSTOM. Los niveles se ajustan de -6 dB a +6 dB.

¿Qué hacer si la conexión Bluetooth falla o si el sonido es entrecortado?

Verifique que el dispositivo Bluetooth esté a menos de 10 metros del autorradio. Elimine los obstáculos y aleje otros dispositivos de radio. Si el emparejamiento falla, restablezca la información de Bluetooth a través de BT INIT en el menú BLUETOOTH. Para un sonido entrecortado, reduzca la distancia o saque el dispositivo de su funda.

MANUAL DE USUARIO DSXA410BT SONY

Manual de instrucciones

ES

Инструкция по эксплуатации

RU

Para la conexión/instalación, consulte la página 35.

Uso del telecomando cableado

1 Para habilitar el telecomando cableado, ajuste [STR CONTROL] en [SET STEERING] a [PRESET] (página 21).

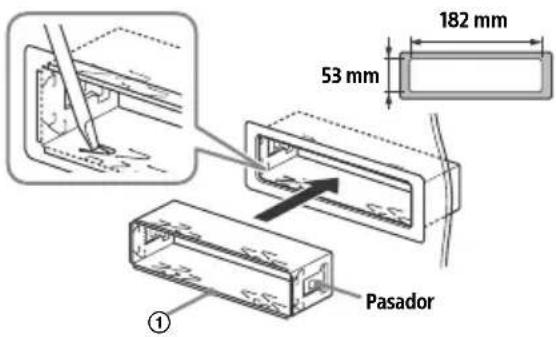

Instalación

Por motivos de seguridad, asegúrese de instalar esta unidad en el salpicadero del automóvil, ya que la parte posterior de la unidad se calienta durante su uso.

Para obtener más información, consulte "Conexión/Instalación" (página 35).

Fabricado en Tailandia

La placa de características que indica el voltaje de configuración, etc., está situada en la parte inferior del chasis.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente: http://www.compliance.sony.de/

Este equipo está diseñado para usarse con la versión o versiones autorizadas de software que se indican en la declaración UE de conformidad. El software cargado en este equipo ha sido verificado para cumplir con los requisitos esenciales de la Directiva 2014/53/UE. Versión de software: 1. Se puede probar la versión de software en el elemento de configuración del firmware del menú de configuración general.

Aviso para los pacientes: la información singularmente aplicable solo a los equipos comerciales en países afectados por las directivas de la UE

Este producto ha sido fabricado por, o en nombre de Sony Corporation. Importador UE: Sony Europe B.V. Las consultas relacionadas con el Importador a la UE o con la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Tratamiento de las baterías y equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de

tratamiento selectivo de residuos)

Este símbolo en el producto, en la batería o en el embalaje indica que el producto y la batería no pueden ser tratados como un residuo doméstico normal.

En algunas baterías este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo.

Al asegurarse de que estos productos y baterías se desechan correctamente, usted ayuda a prevenir las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación. El reciclaje de materiales ayuda a conservar los recursos naturales.

En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos sea necesaria una conexión permanente con la batería incorporada, esta batería solo debe ser reemplazada por personal técnico cualificado para ello.

Para asegurar que la batería será tratada correctamente, entregue estos productos al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Para las demás baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías.

Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto o la batería.

PRECAUCIÓN

El intervalo de frecuencias 65-74 MHz no está destinado a la retransmisión de sonido según el cuadro de distribución de frecuencias común europeo y no puede utilizarse en Europa.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de seleccionar la función AUTO OFF (página 21). La instalación se apagará automáticamente y completamente en el tiempo definido antes de apagar la instalación, para evitar consumir batería. Si no ha seleccionado la función AUTO OFF, mantenga pulsado OFF hasta que la pantalla desaparezca cada vez que apague el contacto.

Nota legal acerca de los servicios prestados por otros proveedores

Los servicios prestados por terceros proveedores están sujetos a cambios, anulaciones o interrupciones sin previo aviso. Sony no asume responsabilidad alguna en estas situaciones.

Aviso importante

Precaución

SONY NO SE HACE RESPONSABLE EN NINGÚN CASO DE DAÑOS ACCIDENTALES, INDIRECTOS, COLATERALES O DE OTRO TIPO, LO QUE INCLUYE, A TÍTULO MERAMENTE ENUNCIATIVO, LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE INGRESOS, LA PÉRDIDA DE DATOS, LA IMPOSIBILIDAD DE UTILIZAR EL PRODUCTO O EQUIPOS ASOCIADOS, EL TIEMPO DE INACTIVIDAD O EL TIEMPO DEL COMPRADOR EN RELACIÓN CON LA UTILIZACIÓN DE ESTE PRODUCTO, SU HARDWARE Y/O SU SOFTWARE.

Tenga en cuenta que este producto incluye un transmisor de radio.

Según la norma 10 de UNECE, un fabricante de un vehículo puede imponer condiciones razonables para la instalación de transmisores de radio en los vehículos.

Consulte el manual de instrucciones de su vehículo o póngase en contacto con el concesionario de su vehículo antes de instalar este producto en su vehículo.

Llamadas de emergencia

Este sistema de manos libres para vehículo BLUETOOTH y el dispositivo electrónico conectado al mismo funciona mediante señales de radio, redes de telefonía móvil y redes terrestres, así como a través de listas programadas por el usuario, por lo que la conexión no está garantizada en todas las condiciones.

Por tanto, no confíe exclusivamente en un solo dispositivo electrónico para las comunicaciones importantes (como las emergencias médicas).

Acerca de la conexión BLUETOOTH

• Las microondas generadas por un dispositivo BLUETOOTH pueden afectar al funcionamiento de los dispositivos médicos electrónicos. Apague la unidad y otros dispositivos BLUETOOTH en los siguientes lugares, ya que podría sufrir un accidente.
• En lugares con presencia de gases inflamables, un hospital, un tren, un avión o una gasolinera.
• cerca de puertas automáticas o de una alarma de incendios

Esta unidad es compatible con prestaciones de seguridad conformes con la norma BLUETOOTH para proporcionar una conexión segura cuando se utiliza la conexión inalámbrica BLUETOOTH, pero es posible que la seguridad no sea suficiente en función del entorno. Extreme las precauciones al comunicarse mediante la tecnología inalámbrica BLUETOOTH. - No asumimos responsabilidad alguna por la divulgación de información durante la comunicación BLUETOOTH.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con su distribuidor Sony más cercano.

Tabla de contenido

Guía de elementos y controles 5

Procedimientos iniciales

Extracción del panel frontal 6

Reinicio de la unidad 7

Ajuste del reloj 7

Comprobación de la tensión de la batería 7

Preparación de un dispositivo BLUETOOTH 8

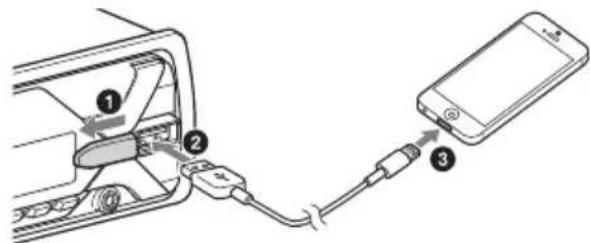

Conexión de un dispositivo USB 10

Conexión de otros dispositivos de audio/vídeo portátiles 11

Escuchar la radio

Escuchar la radio 11

Utilización del sistema de datos de radio (RDS) 12

Reproducción

Reproducción de un dispositivo USB 13

Reproducción de un dispositivo BLUETOOTH 14

Búsqueda y reproducción de pistas 14

Llamadas manos libres (solo mediante BLUETOOTH)

Recibir una llamada 16

Realizar una llamada 16

Operaciones disponibles durante una llamada 17

Funciones útiles

Sony | Music Center con iPhone/smartphone Android 18

Utilización del Reconocimiento de voz (solo disponible en un smartphone con sistemas Android) 19

Utilización de Siri Eyes Free 19

Ajustes

Cancelación del modo DEMO 20

Funcionamiento de los ajustes básicos 20

Ajustes generales (GENERAL) 21

Ajustes de sonido (SOUND) 22

Ajustes de pantalla (DISPLAY) 23

Ajustes de BLUETOOTH (BLUETOOTH) 23

Configuración de Sony | Music Center (SONY APP) 24

Información adicional

Actualización del firmware 24

Precauciones 24

Mantenimiento 25

Especificaciones 26

Solución de problemas 28

Mensajes 32

Guía de elementos y controles

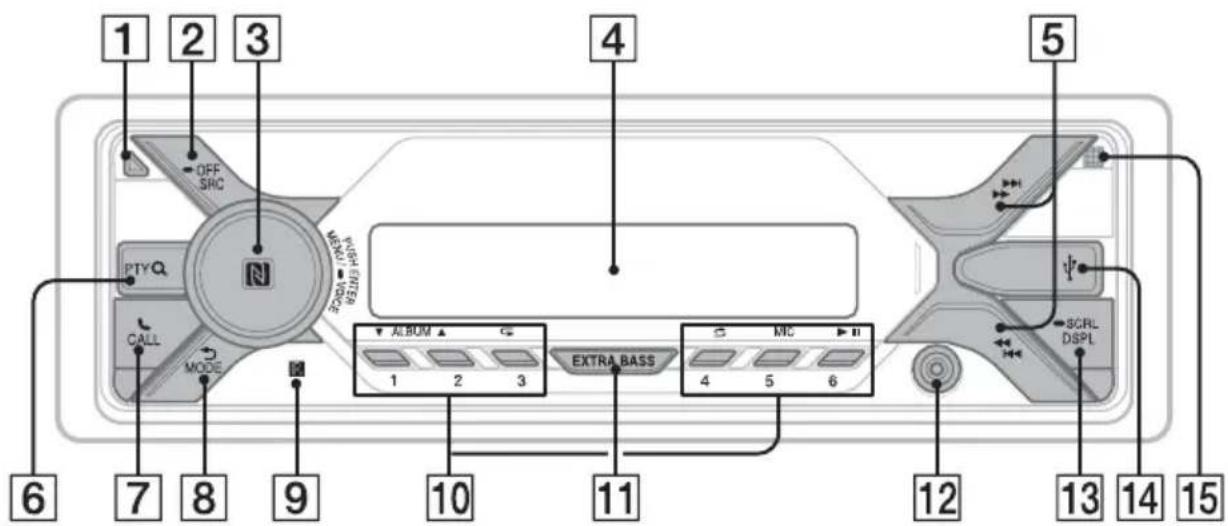

Unidad principal

1 Botón de desbloqueo del panel frontal 2 SRC (fuente)

Encienda la unidad.

Cambie de fuente.

OFF

Mantenga el botón pulsado durante 1 segundo para desactivar la fuente y volver al reloj. Mantenga el botón pulsado durante más de 2 segundos para apagar la unidad y la pantalla.

3 Dial de control

Gire el dial para ajustar el volumen.

PUSH ENTER

Acceda a la opción seleccionada.

Pulse SRC, gírelo y púlselo para cambiar de fuente (en un máximo de 2 segundos).

MENU

Abra el menú de configuración.

Manténgalo presionado durante más de 2 segundos para activar la marcación por voz, el reconocimiento de voz (solo en smartphones Android™) o la función Siri (solo en iPhone).

Marca N

Toque el dial de control con el smartphone Android para establecer la conexión BLUETOOTH.

4 Visor

E E K - / + )

Sintonice emisoras de radio de forma automática. Manténgalo pulsado para sintonizarlas de forma manual.

1/ (anterior/siguiente) (retroceso/avance rápido)

6 PTY (tipo de programa)

Acceda al modo de búsqueda durante la reproducción.

(No disponible si se ha seleccionado [BT AUDIO] o si hay conectado un dispositivo USB en modo Android o un iPod.)

7 CALI

Acceda al menú de llamada. Reciba o finalice una llamada.

Mantenga el botón pulsado durante más de 2 segundos para cambiar la señal BLUETOOTH.

8

(atrás)

Vuelva a la pantalla anterior.

MODE (página 11, 17)

9

Receptor del mando a distancia

10

Botones numéricos (de 1 a 6)

Reciba emisoras de radio almacenadas. Manténgalo pulsado para almacenar emisoras.

ALBUM

Salte un álbum de un dispositivo de audio. Manténgalo pulsado para saltar álbumes de forma continua.

(No disponible si hay conectado un dispositivo USB en modo Android o un iPod.)

(repetición)

(No disponible si hay conectado un dispositivo USB en modo Android.)

(reproducción aleatoria)

(No disponible si hay conectado un dispositivo USB en modo Android.)

MIC (página 17)

II (reproducción/pausa)

11 EXTRA BASS

Refuerza el sonido de graves de forma sincronizada con el nivel de volumen. Pulse este botón para activar el ajuste de EXTRA BASS: [1], [2], [OFF].

12 Toma de entrada AUX

13 DSPL (pantalla)

Pulse este botón para cambiar las opciones mostradas.

SCRL (desplazamiento)

Mantenga pulsado este botón para desplazarse por una opción mostrada.

14 Puerto USB

Para que la función manos libres funcione correctamente, no cubra el micrófono con cinta adhesiva, etc.

Procedimientos iniciales

Extracción del panel frontal

Puede desmontar el panel frontal de esta unidad para evitar robos.

1

Mantenga pulsado OFF ① hasta que se apague la unidad y pulse el botón de desbloqueo del panel frontal ② y, a continuación, tire del panel hacia su posición para extraerlo.

Alarma de precaución

Si sitúa el contacto en la posición OFF sin extraer el panel frontal, sonará la alarma de precaución durante unos segundos. La alarma solo suena si se utiliza el amplificador integrado.

Número de serie

Compruebe que los nombres de serie de la parte inferior de la unidad y la parte posterior del panel frontal coincidan exactamente. De lo contrario, no podrá realizar emparejamientos BLUETOOTH ni conectar o desconectar mediante NFC.

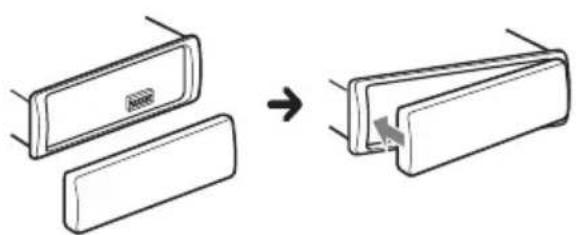

Montaje del panel frontal

Reinicio de la unidad

Debe reiniciar la unidad antes de utilizarla por primera vez, después de sustituir la batería del vehículo o de cambiar las conexiones.

1 Pulse DSPL y (a特斯拉)/MODE durante más de 2 segundos.

Nota

Si pulsa el botón de reinicio, se borrará el ajuste del reloj y algunos contenidos almacenados.

Ajuste de la región

Después de reiniciar la unidad, aparece la pantalla de ajuste de la región.

1 Pulse ENTER, mientras aparece [SET AREA].

Aparece la región seleccionada actualmente.

2 Gire el dial de control para seleccionar [EUROPE] o [RUSSIA] y púlselo. 3 Gire el dial de control para seleccionar [YES] o [NO] y púlselo.

Si se modifica la región, la unidad se reinicia y aparece el reloj.

Este ajuste puede configurarse en el menú de configuración general (página 21).

Ajuste del reloj

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuacion, pulselo. 2 Gire el dial de control para seleccionar [SET CLOCK] y pulselo. 3 Gire el dial de control para seleccionar [MANUAL] y pulselo.

La indicación de la hora parpadea.

4 Gire el dial de control para ajustar la hora y el minuto.

Para cambiar la indicación digital, pulse

1/▶(SEEK-/+).

5 Después de ajustar los minutos, pulse MENU.

El ajuste ha finalizado y se inicia el reloj.

Para apagar el reloj

Pulse DSPL.

Para ajustar el reloj automáticamente

Seleccione [AUTO] en el paso 3.

Comprobación de la tensión de la batería

Tiene la posibilidad de comprobar la tensión actual de la batería. (No disponible si la fuente está desactivada y aparece el reloj.)

1 Pulse DSPL varias veces hasta que aparezca la pantalla de la tensión de la batería.

Preparación de un dispositivo BLUETOOTH

Puede escuchar música o realizar llamadas manos libres, en función del dispositivo BLUETOOTH compatible, como un smartphone, un teléfono móvil o un dispositivo de audio (de ahora en adelante, "dispositivo BLUETOOTH", si no se indica otra denominación). Para obtener más información sobre cómo establecer la conexión, consulte el manual de instrucciones suministrado con el dispositivo.

Antes de conectar el dispositivo, baje el volumen de la unidad; de lo contrario, podría emitir un sonido muy fuerte.

Conexión con un smartphone con un solo toque (NFC)

Al tocar el dial de control en la unidad con un smartphone compatible con NFC*, la unidad se emparejará y conectará con el smartphone de forma automática.

• NFC (comunicación de campo cercano) es una tecnología que permite la comunicación inalámbrica de corto alcance entre dispositivos, como teléfonos móviles y etiquetas IC. Gracias a la función NFC, es posible enviar datos de forma sencilla con solo tocar el símbolo correspondiente o la ubicación designada en los dispositivos compatibles con NFC.

En los smartphones que tengan instalado el sistema operativo Android 4.0 o inferior, deben descargarse la aplicación "NFC Easy Connect" disponible en Google Play™. Es posible que la aplicación no esté disponible en algunos países o regiones.

1 Active la función NFC en el smartphone.

Para obtener más información, consulte el manual de instrucciones suministrado con el smartphone.

2 Junte la parte con la marca N de la unidad con la parte con la marca N del smartphone.

Asegúrese de que se encienda en la pantalla de la unidad.

Junte de nuevo la parte con la marca N de la unidad con la parte con la marca N del smartphone.

Notas

• Al establecer la conexión, extreme las precauciones con el smartphone para evitar arañazos.
• No será posible llevar a cabo la conexión con un solo toque si la unidad ya se encuentra conectada a otro dispositivo compatible con NFC. Si este es el caso, desconecte el otro dispositivo y establezca la conexión con el smartphone nuevamente.

Emparejar y conectar con un dispositivo BLUETOOTH

Al conectar un dispositivo BLUETOOTH por primera vez, debe realizar un registro compartido (llamado "emparejamiento"). El emparejamiento permite que esta unidad y otros dispositivos se reconozcan mutuamente. Esta unidad puede conectar dos dispositivos BLUETOOTH (dos teléfonos móviles, o un móvil y un dispositivo de audio).

1 Coloque el dispositivo BLUETOOTH a 1 m de esta unidad.

2 Pulse MENU, gire el dial de control para seleccionar [BLUETOOTH] y, a continuación, púlselo. 3 Gire el dial de control para seleccionar [SET PAIRING] y púlselo. 4 Gire el dial de control para seleccionar [SET DEVICE 1] o [SET DEVICE 2] y púlselo.

Θ parpadea cuando la unidad está en modo de espera de emparejamiento.

• El nombre [SET DEVICE 1] o [SET DEVICE 2] cambiará al del dispositivo emparejado una vez que el emparejamiento se haya completado.

5 Realice el emparejamiento en el dispositivo BLUETOOTH para que detecte esta unidad. 6 Seleccione [DSX-XXXX] (nombre de su modelo) que aparece en la pantalla del dispositivo BLUETOOTH.

Si el nombre de su modelo no aparece, vuelva al paso 2.

7 Si el dispositivo BLUETOOTH requiere una clave de acceso*, introduzca [0000].

• La clave de acceso puede denominarse también "código de acceso", "código PIN", "número PIN", "contraseña", etc., en función del dispositivo.

Cuando se realiza el emparejamiento, permanece encendido.

8 Seleccione esta unidad en el dispositivo BLUETOOTH para establecer la conexión BLUETOOTH.

o se encenderá cuando se establezca la conexión.

Nota

Al conectarse a un dispositivo BLUETOOTH, ningún otro dispositivo podrá detectar esta unidad. Para poder detectarla, acceda al modo de emparejamiento y busque esta unidad desde otro dispositivo.

Para iniciar la reproducción

Para obtener más información, consulte "Reproducción de un dispositivo BLUETOOTH" (página 14).

Para desconectar el dispositivo emparejado

Siga los pasos de 2 a 4 para desconectarlo una vez que esta unidad y el dispositivo BLUETOOTH estén emparejados.

Conexión con un dispositivo BLUETOOTH emparejado

Para usar un dispositivo emparejado, deben establecerse una conexión con esta unidad. Algunos dispositivos emparejados se conectan automáticamente.

1 Pulse MENU, gire el dial de control para seleccionar [BLUETOOTH] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [SET BT SIGNL] y púlselo.

Asegúrese de que se enciende.

3 Active la función BLUETOOTH en el dispositivo BLUETOOTH. 4 Accione el dispositivo BLUETOOTH para conectar con esta unidad.

Se enciende.

Iconos que aparecen en la pantalla:

	Se ilumina cuando se pueda realizar llamadas con manos libres al habiliar el HFP (Perfil de manos libres).
	Se ilumina cuando se permitte la reproduccion en el dispositivo de audio al habiliar el A2DP (Perfil de distribución de audio avanzado).

Para conectar el último dispositivo. Conectado desde la unidad

Active la función BLUETOOTH en el dispositivo BLUETOOTH.

Para conectar con el dispositivo de audio, pulse SRC para seleccionar [BT AUDIO] y pulse ▸ (reproducir/parar).

Para conectarse con el teléfono móvil, presione CALL.

Nota

Al transmitir el sonido por BLUETOOTH, no se podrá conectar desde la unidad al teléfono móvil. En su lugar, conéctese desde el teléfono móvil a esta unidad.

Consejo

Mientras la señal BLUETOOTH está encendida: cuando encienda el contacto, la unidad se volverá a conectar automáticamente al último teléfono móvil conectado.

Conexión con un iPhone/iPod (emparejamiento automático mediante BLUETOOTH)

Cuando un iPhone/iPod con iOS5 o superior está conectado al puerto USB, la unidad se emparejará y conectará con el iPhone/iPod de forma automática. Para hacer emparejamiento automático mediante BLUETOOTH, asegúrese de que [SET AUTOPAIR] en [BLUETOOTH] está configurado en [ON] (página 23).

1 Active la función BLUETOOTH en el iPhone/iPod.

2 Conecte un iPhone/iPod al puerto USB.

Asegúrese de que se encienda en la pantalla de la unidad.

Notas

• El emparejamiento automático mediante BLUETOOTH no será posible si la unidad ya está conectada a otro dispositivo BLUETOOTH. En este caso, desconecte el otro dispositivo y luego conecte el iPhone/iPod de nuevo.
• Si no se establece el emparejamiento automático BLUETOOTH, consulte "Preparación de un dispositivo BLUETOOTH" (página 8).

Conexión de un dispositivo USB

1 Baje el volumen de la unidad. 2 Conecte el dispositivo USB a la unidad.

Para conectar un iPod/iPhone, use el cable de conexión USB para iPod (no suministrado).

Conexión de otros dispositivos de audio/video portátiles

1 Apague el dispositivo de audio portátil. 2 Baje el volumen de la unidad. 3 Conecte el dispositivo de audio portátil al conector para entrada AUX (minitoma estéreo) de la unidad con un cable de conexión (no suministrado)*.

• Asegúrese de usar un conector de tipo recto.

4 Pulse SRC para seleccionar [AUX].

Cómo ajustar el nivel de volumen del dispositivo conectado al de otras fuentes

Inicie la reproducción en el dispositivo de audio portátil con un nivel de volumen moderado y ajuste el volumen de la unidad al nivel que suele emplear. Pulse MENU y seleccione [SOUND] → [SET AUX VOL] (página 22).

Escuchar la radio

Escuchar la radio

Para escuchar la radio, pulse SRC y, a continuación, seleccione [TUNER].

Almacenamiento automático (BTM)

1 Pulse MODE para cambiar de banda (FM1, FM2, FM3, MW o LW). 2 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 3 Gire el dial de control para seleccionar [SET BTM] y púlselo. La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos.

Sintonización

1 Pulse MODE para cambiar de banda (FM1, FM2, FM3, MW o LW). 2 Efectúe la sintonización.

Para sintonizar manualmente

Mantenga pulsadas 1<< / >>1 (SEEK-/+）para buscar la frecuencia aproximada y, a continuación, pulse 1<< / >>1 (SEEK-/+）varias veces para sintonizar la frecuencia deseada.

Para sintonizar automáticamente

Pulse 1 /▶(SEEK-/+).

La búsqueda se detiene cuando la unidad recibe una emisión.

Almacenamiento manual

1 Mientras recibe la emisión que desea almacenar, mantenga pulsado un botón numérico (1 a 6) hasta que aparezca [MEM].

Recepción de emisoras almacenadas

1 Seleccione la banda y, a continuación, toque el número de presintonía deseado (1 a 6).

Utilización del sistema de datos de radio (RDS)

Ajuste de frecuencias alternativas (AF) y anuncios de tráfico (TA)

AF resintoniza continuamente la emisora que tiene la señal más intensa de la red y TA proporciona información actualizada sobre el tráfico o programas de tráfico (TP) si la recibe.

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [SET AF/TA] y púlselo. 3 Gire el dial de control para seleccionar [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] o [SET AF/TA-OFF] y, a continuación, púlselo.

Para almacenar emisoras de RDS con ajuste de AF y TA

Es posible presintonizar emisoras RDS junto con un ajuste AF/TA. Ajuste AF/TA y, a continuación, almacene la emisora con BTM o de forma manual. Si las presintoniza manualmente, también puede presintonizar emisoras que no sean RDS.

Para recibir anuncios de emergencia

Con las funciones AF o TA activadas, los anuncios de emergencia interrumpirán automáticamente la fuente seleccionada en ese momento.

Para ajustar el nivel de volumen durante un anuncio de tráfico

El nivel se almacenará en la memoria para futuros anuncios de tráfico, independientemente del nivel de volumen regular.

Para continuar recibiendo un programa regional (REGIONAL)

Si las funciones AF y REGIONAL están activadas, no se cambiará a otra emisora especial con una frecuencia más intensa. Si abandona la zona de recepción de dicho programa regional, ajuste [SET REG-OFF] en [GENERAL] durante la recepción de FM (página 22).

Esta función no está disponible en el Reino Unido ni en algunas otras zonas.

Función Local Link (solo Reino Unido)

Durante la recepción de FM, pulse un botón número (1 a 6) en el que haya una emisión local almacenada. Antes de que transcurran 5 segundos, vuelva a pulsar un botón número de una emisión local. Repita este procedimiento hasta que reciba la emisión local.

Selección de temas de programa (PTY)

1. Durante la recepción de FM, pulse PTY. 2. Gire el dial de control hasta que aparezca el tipo de programa que desee y, a continuación, púlselo.

La unidad busca emisoras que ofrezcan el tipo de programa seleccionado.

Tipos de programas

NEWS (noticias), AFFAIRS (temas de actualidad), INFO (información), SPORT (deportes), EDUCATE (educación), DRAMA (drama), CULTURE (cultura), SCIENCE (ciencia), VARIED (variados), POP M (música pop), ROCK M (música rock), EASY M (música ligera), LIGHT M (música clásica ligera), CLASSICS (música clásica), OTHER M (otra música), WEATHER (tiempo), FINANCE (finanzas), CHILDREN (programa infantil), SOCIAL (temas de sociedad), RELIGION (religión), PHONE IN (entrada de teléfono), TRAVEL (viajes), LEISURE (ocio), JAZZ (música jazz), COUNTRY (música country), NATION M (música nacional), OLDIES (música de décadas anteriores), FOLK M (música folk), DOCUMENT (documentales)

Reproducción

Reproducción de un dispositivo USB

En este Manual de instrucciones, "iPod" se usa como referencia general para las funciones de iPod en el iPod y el iPhone, a menos que se indique lo contrario en el texto o las ilustraciones.

Para obtener más información sobre la compatibilidad de su iPod, consulte "Acerca del iPod" (página 25) o visite el sitio web de asistencia de la contraportada.

Se pueden utilizar dispositivos USB* de tipo AOA (Android Open Accessory) 2.0, MSC (Mass Storage Class) y MTP (Media Transfer Protocol) que cumplan con la norma USB. En función del dispositivo USB, es posible seleccionar el modo Android o MSC/MTP en la unidad.

En función del reproductor multimedia digital o el smartphone Android, es necesario ajustar el modo de conexión USB en MTP.

• Por ejemplo, una unidad de memoria USB, un reproductor multimedia digital o un smartphone Android.

Notas

• Para obtener más información sobre la compatibilidad del dispositivo USB visite el sitio web de asistencia de la contraportada.
• Los smartphones con el sistema operativo Android 4.1 o una versión superior instalada son compatibles con Android Open Accessory 2.0 (AOA 2.0). Sin embargo, es posible que algunos smartphones no sean totalmente compatibles con AOA 2.0, aunque tengan instalado Android OS 4.1 o una versión superior. Para obtener más información sobre la compatibilidad del smartphone Android visite el sitio web de asistencia de la contraportada.
• No es posible reproducir los siguientes tipos de archivo.

MP3/WMA/AAC/FLAC: Archivos protegidos por derechos de propiedad intelectual Archivos DRM (gestión de derechos digitales) Archivos de audio multicanal

MP3/WMA/AAC:

Archivos de compresión sin pérdida

Antes de establecer una conexión, seleccione el modo USB (modo Android o modo MSC/MTP) en referencia del dispositivo USB (página 21).

1 Conecte el dispositivo USB al puerto USB (página 10).

Se inicia la reproducción. Si ya hay un dispositivo conectado, pulse SRC para seleccionar [USB] (aparece [IPD] en la pantalla cuando se reconoce el iPod).

2 Ajuste el volumen en esta unidad.

Para detener la reproducción

Mantenga pulsado OFF durante 1 segundo.

Para expulsar el dispositivo

Detenga la reproducción y, a continuación, desconecte el dispositivo.

Advertencia para iPhone

Al conectar un iPhone a través de USB, el volumen de las llamadas del teléfono se controla a través del propio iPhone, no con la unidad. No aumente el volumen de la unidad durante las llamadas telefónicas para evitar niveles de sonido inesperados después de una llamada.

Reproducción de un dispositivo BLUETOOTH

Puede reproducir contenidos en un dispositivo conectado que sea compatible con BLUETOOTH A2DP (Perfil de distribución de audio avanzado).

1 Establezca la conexión BLUETOOTH con el dispositivo de audio (página 8).

Para seleccionar el dispositivo de audio, presione MENU y seleccione [BLUETOOTH] → SET AUDIODEV.

2 Pulse SRC para seleccionar [BT AUDIO].

3 Accione el dispositivo de audio para iniciar la reproducción. 4 Ajuste el volumen en esta unidad.

Notas

• Según el dispositivo de audio, es posible que información como el título, el número o tiempo de la pista y el estado de la reproducción no se visualicen en la unidad.
• Incluso si cambia la fuente de la unidad, la reproducción del dispositivo de audio no se detendrá.
• [BT AUDIO] no aparecerá en la pantalla cuando se reproduce la aplicación "Sony | Music Center" a través de la función BLUETOOTH.

Para ajustar el nivel de volumen del dispositivo BLUETOOTH al de otras fuentes

Inicie la reproducción en el dispositivo de audio BLUETOOTH con un nivel de volumen moderado y ajuste el volumen de la unidad al nivel que suele emplear.

Pulse MENU y seleccione [SOUND] → [SET BTA VOL] (página 22).

Búsqueda y reproducción de pistas

Reproducción aleatoria y repetición

No disponible si hay conectado un dispositivo USB en modo Android.

1 Durante la reproducción, pulse varias veces (repetición) o (aleatorio) para seleccionar el modo de reproducción que desee.

Puede que tarde en iniciarse la reproducción en el modo de reproducción seleccionado.

Los modos de reproducción disponibles varían en función de la fuente de sonido seleccionada.

Búsqueda de pista por nombre (QuickBrowZer™)

No disponible si hay conectado un dispositivo USB en modo Android o un iPod.

1 Durante la reproducción USB, pulse Q (buscar)* para ver la lista de categorías de búsqueda.

Cuando aparezca la lista de pistas, pulse (atrás) varias veces para ver la lista de búsqueda que desee.

• Durante la reproducción USB, pulse (buscar) durante más de 2 segundos para volver directamente al principio de la lista de la CATEGORY. 2 Gire el dial de control para seleccionar la categoría que desee y púlselo para confirmar. 3 Repita el paso 2 para seleccionar la pista que desee. Se inicia la reproducción.

Para salir del modo Quick-BrowZer Pulse (buscar).

Búsqueda omitiendo elementos (modo salto)

No disponible si hay conectado un dispositivo USB en modo Android o un iPod.

1 Durante la reproducción USB, pulse Q (buscar). 2 Pulse (SEEK +). 3 Gire el dial de control para seleccionar la opción.

Saltará la lista en pasos del 10% respecto al número total de elementos.

4 Pulse ENTER para volver al modo QuickBrowZer.

Aparece el elemento seleccionado.

5 Gire el dial de control para seleccionar el elemento que desee y púlselo.

Se inicia la reproducción.

Llamadas manos libres (solo mediante BLUETOOTH)

Para utilizar un teléfono móvil, conéctelo a la unidad. Puede conectar dos teléfonos móviles a la unidad. Para obtener más información, consulte "Preparación de un dispositivo BLUETOOTH" (página 8).

Recibir una llamada

1 Presione CALL al recibir una llamada con un tono de tiempo.

La llamada telefónica comenzará.

Nota

El tono de tiempo y la voz de la persona que habla se emiten en los altavoces frontales. Para seleccionar los altavoces para llamar en modo manos libres, presione MENU y seleccione [BLUETOOTH] → [SET VOICE-OUT] (página 24).

Para rechazar la llamada

Mantenga pulsado OFF durante 1 segundo.

Para finalizar la llamada

Presione CALL de nuevo.

Realizar una llamada

Puede realizar una llamada desde la agenda telefónica o el historial de llamadas cuando un teléfono móvil compatible con PBAP (Perfil de acceso a agenda telefónica) está conectado. Cuando dos teléfonos móviles estén conectados a la unidad, seleccione uno de los dos.

Desde la agenda telefónica

1 Pulse CALL.

Cuando dos teléfonos móviles estén conectados a la unidad, gire el dial de control para seleccionar algo y púlselo.

2 Gire el dial de control para seleccionar [PHONE BOOK] y púlselo. 3 Gire el dial de control para seleccionar una inicial de la lista de iniciales y púlselo. 4 Gire el dial de control para seleccionar un nombre de la lista de nombres y púlselo. 5 Gire el dial de control para seleccionar un número de la lista de nombres y púlselo. La llamada telefónica comenzará.

Desde el historial de llamadas

1 Pulse CALL.

Cuando dos teléfonos móviles estén conectados a la unidad, gire el dial de control para seleccionar algo y púlselo.

2 Gire el dial de control para seleccionar [RECENT CALL] y púlselo.

Aparecerá una lista con el historial de llamadas.

3 Gire el dial de control para seleccionar un nombre o un número de teléfono del historial de llamadas y púlselo.

La llamada telefónica comenzará.

Cuando dos teléfonos móviles estén conectados a la unidad, gire el dial de control para seleccionar algo y luego púlselo.

2 Gire el dial de control para seleccionar [DIAL NUMBER] y púlselo.

3 Gire el dial de control para introducir el número de teléfono y, por último, seleccione [ ] (espacio) y pulse ENTER*. La llamada telefónica comenzará. * Para modificar la indicación digital, pulse 山 山 / 山山 (SEEK-/+).

Nota

[...] aparece en lugar de [#] en la pantalla.

Mediante rellamada

1 Pulse CALL.

Cuando dos teléfonos móviles estén conectados a la unidad, gire el dial de control para seleccionar algo y luego púlselo.

2 Gire el dial de control para seleccionar [REDIAL] y púlselo.

La llamada telefónica comenzará.

Mediante etiquetas de voz

Puede hacer una llamada mencionando la etiqueta de voz almacenada en un teléfono móvil conectado que cuente con la función de marcación por voz.

1 Pulse CALL.

Cuando dos teléfonos móviles estén conectados a la unidad, gire el dial de control para seleccionar algo y pulse.

2 Gire el dial de control para seleccionar [VOICE DIAL] y púlselo.

Como alternativa, mantenga pulsada la tecla VOICE durante más de 2 segundos.

3 Mencione la etiqueta de voz almacenada en el teléfono móvil.

Su voz se reconocerá, y se realizará la llamada.

Para cancelar la marcación por voz, pulse VOICE.

Operaciones disponibles durante una llamada

Para ajustar el volumen del tono de llamada, gire el dial de control al recibir una llamada.

Para ajustar el volumen de la voz de la persona que habla

Gire el dial de control durante una llamada.

Para ajustar el volumen del interlocutor (ajuste de ganancia del micrófono)

Pulse MIC.

Niveles de volumen ajustables: [MIC-LOW], [MIC-MID], [MIC-HI].

Para reducir el eco y el ruido (modo de cancelación de eco/cancelación de ruido)

Mantenga presionado MIC.

Modo configurable: [EC/NC-1], [EC/NC-2].

Para alternar entre el modo de manos libres y el modo manual

Durante una llamada, presione MODE para cambiar el audio de la llamada entre la unidad y el teléfono móvil.

Nota

Según el teléfono móvil, puede que esta operación no esté disponible.

Funciones útiles

Sony | Music Center con iPhone/smartphone Android

Debe descargar la última versión de la aplicación "Sony | Music Center" desde la App Store en el caso del iPhone o desde Google Play en el caso de un smartphone con sistema Android.

Notas

• Para su seguridad, respete las leyes y normas de circulación, y no utilice la aplicación cuando conduzca.
• "Sony | Music Center" es una aplicación para controlar los dispositivos de audio de Sony compatibles con "Sony | Music Center" a través de su iPhone o smartphone con sistema Android.
• Lo que se pueda controlar con "Sony | Music Center" varía en función del dispositivo conectado.
• Para hacer uso de los sistemas de "Sony | Music Center", obtenga información correspondiente en su iPhone o smartphone con sistema Android.
• Para obtener más información sobre "Sony | Music Center", visite la siguiente URL: http://www.sony.net/smcqa/
• Visite el sitio web a continuación para verificar los modelos compatibles de iPhone y smartphone con sistema Android. Para iPhone: visite la App Store. Para smartphone con sistema Android: visite Google Play.

Establecimiento de la conexión con Sony | Music Center

1 Realice la conexión BLUETOOTH con un iPhone o smartphone con sistema Android (página 8). Para seleccionar el dispositivo de audio, presione MENU y seleccione [BLUETOOTH] → [SET AUDIODEV] (página 23). 2 Inicie la aplicación "Sony | Music Center".

3 Pulse MENU, gire el dial de control para seleccionar [SONY APP] y, a continuación, púlselo.

Se inicia la conexión con el iPhone o smartphone con sistema Android.

Para más información sobre las operaciones en un iPhone o smartphone con sistema Android, consulte la sección de ayuda de la aplicación.

Si aparece el número de dispositivo

Asegúrese de que aparezca el número (por ejemplo, 123456) y, debajo, seleccione [Sí] en el iPhone o smartphone con sistema Android.

Para finalizar la conexión

Pulse MENU, gire el dial de control para seleccionar [SONY APP] y, a continuación, púlselo.

Selección de la fuente o aplicación

Puede seleccionar la fuente o la aplicación deseada en el iPhone o smartphone con sistema Android.

Para seleccionar la fuente

Pulse SRC varias veces. Otra opción es pulsar SRC, girar el dial de control para seleccionar la fuente deseada y pulsar ENTER.

Para visualizar la lista de fuentes

Pulse SRC.

Anuncio de SMS mediante la guía de voz (solo disponible en un smartphone con sistema Android)

Los mensajes SMS se reproducen de forma automática a través de los altavoces del automóvil.

Para obtener más información sobre los ajustes, consulte la sección de la aplicación.

Responder un mensaje SMS (solo disponible en un smartphone con sistema Android)

Puede responder un mensaje tocando el icono de responder.

1 Active la aplicación "Sony | Music Center" y toque el icono [Reply] (responder). Aparecerá la pantalla de entrada de mensajes en la aplicación "Sony | Music Center". 2 Responda al mensaje a través de voz. Aparecerá una lista con los posibles mensajes en la aplicación "Sony | Music Center". 3 Gire el dial de control para seleccionar el mensaje que desee y púlselo. Se enviará el mensaje.

Configuración de ajustes de sonido y pantalla

Puede configurar los ajustes relacionados con el sonido y la pantalla a través del iPhone o smartphone con sistema Android.

Para obtener más información sobre los ajustes, consulte la sección de la aplicación.

Utilización del reconocimiento de voz (solo disponible en un smartphone con sistema Android)

1 Mantenga pulsado VOICE para activar el reconocimiento de voz. 2 Diga el comando de voz deseado en el micrófono.

Para desactivar el reconocimiento de voz, pulse VOICE.

Notas

• Es posible que el reconocimiento de voz no esté disponible en algunos casos.
• Puede que el reconocimiento de voz no funcione correctamente según el smartphone con sistema Android conectado.
• Utilice el reconocimiento de voz en condiciones de poco ruido, por ejemplo, lejos del motor.

Utilización de Siri Eyes Free

Siri Eyes Free permite utilizar el iPhone en modo manos libres simplemente hablando al micrófono. Para usar esta función, debe emparejar un iPhone a la unidad mediante BLUETOOTH. El servicio solo está disponible con un iPhone 4s o superior. Asegúrese de que su iPhone tenga instalada la última versión de iOS. Antes, debe completar el registro y la configuración de la conexión BLUETOOTH para el iPhone. Para obtener más información, consulte "Preparación de un dispositivo BLUETOOTH" (página 8). Para seleccionar el iPhone, presione MENU y seleccione [BLUETOOTH] → [SET AUDIODEV] (página 23).

1. Active la función Siri en el iPhone. Para obtener más información, consulte el manual de instrucciones suministrado con el iPhone. 2. Mantenga pulsada la tecla VOICE durante más de 2 segundos. Aparece la pantalla de control por voz. 3. Después del pitido del iPhone, hable al micrófono. El iPhone hará otro pitido y, a continuación, Siri comenzará a responder.

Para desactivar Siri Eyes Free, pulse VOICE.

Notas

• Puede que el iPhone no reconozca su voz según las condiciones de uso. (Por ejemplo, si se encuentra en un automóvil en movimiento.)
• Es posible que Siri Eyes Free no funcione correctamente, o que el tiempo de respuesta se retrase en lugares donde la recepción del iPhone no sea buena.
• Según las condiciones de uso del iPhone, puede que Siri Eyes Free no funcione correctamente o se cierre.
• Si reproduce una pista con un iPhone a través de la conexión de audio BLUETOOTH, Siri Eyes Free se cerrará automáticamente al iniciar la reproducción de la pista mediante BLUETOOTH, y la unidad reproducirá la fuente de audio BLUETOOTH.
• Cuando Siri Eyes Free se activa durante la reproducción de audio, la unidad puede elegir reproducir la fuente de audio BLUETOOTH, a pesar de que no haya sido asignada una pista para reproducir.
• Al conectar el iPhone al puerto USB, podría que Siri Eyes Free no funcione correctamente o se cierre.
• Cuando conecte el iPhone a la unidad mediante USB, no active Siri con el iPhone. Es posible que Siri Eyes Free no funcione correctamente o se cierre.
• No se emitirá nunca sonido de audio cuando Siri Eyes Free está activado.

Ajustes

Cancelación del modo DEMO

Puede cancelar la pantalla de demostración que aparece cuando la fuente está desactivada y aparece el reloj.

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [SET DEMO] y púlselo. 3 Gire el dial de control para seleccionar [SET DEMO-OFF] y púlselo.

El ajuste habrá finalizado.

La pantalla vuelve al modo de recepción/reproducción normal.

Funcionamiento de los ajustes básicos

Puede establecer las opciones de las siguientes categorías de configuración:

Configuración general (GENERAL), Configuración de sonido (SOUND), Configuración de pantalla

(DISPLAY), Configuración de BLUETOOTH

(BLUETOOTH), Configuración de Sony | Music

Center (SONY APP)

1 Pulse MENU. 2 Gire el dial de control para seleccionar la categoría de ajustes que desee y púlselo.

Las opciones que puede ajustar dependen de la fuente y de la configuración.

3 Gire el dial de control para seleccionar las opciones y púlselo.

Para volver a la pantalla anterior

Pulse → (atrás).

Ajustes generales (GENERAL)

ÁREA

Especifica la región en la que va a utilizar esta unidad: [EUROPE], [RUSSIA].

Si se modifica la región seleccionada, la unidad se reinicia y aparece el reloj.

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

DEMO (demostración)

Activa la demostración: [ON], [OFF].

CLOCK (reloj) (página 7)

Ajusta el reloj: [AUTO], [MANUAL].

CAUT ALM (alarma de precaución)

Activa la alarma de precaución: [ON], [OFF] (página 6).

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

BEEP

Activa el sonido de pitido: [ON], [OFF].

AUTO OFF

Se apaga automáticamente transcurrido un tiempo determinado una vez que se apaga la unidad: [ON] (30 minutos), [OFF].

STEERING

Registra/reinicia el ajuste del mando a distancia en el volante.

(Disponible cuando la conexión se realiza con el cable de conexión (no suministrado).)

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

STR CONTROL (control en el volante)

Selecciona el modo de entrada del mando a distancia conectado. Para otros, asegúrese de que el modo de entrada coincide con el mando a distancia conectado antes de usarlo.

CUSTOM

Modo de entrada del mando a distancia en el volante

PRESET

Modo de entrada del mando a distancia con cable, sin tener en cuenta el mando a distancia en el volante (seleccionado automáticamente al realizar [RESET CUSTOM]).

EDIT CUSTOM

Registra las funciones (SOURCE, ATT, VOL + / - SEEK + / - VOICE, ON HOOK, OFF HOOK) en el mando a distancia en el volante:

Gire el dial de control para seleccionar la función que desea asignar al mando a distancia del volante y, a continuación, púlselo. 2 Mientras [REGISTER] parpadea, mantenga pulsado el botón del mando a distancia en el volante al que desea asignar la función. Una vez finalizado el registro, aparece [REGISTERED]. 3 Para registrar otras funciones, repita los pasos 1 y 2.

(Disponible solo cuando [STR CONTROL] está ajustado en [CUSTOM].)

RESET CUSTOM

Reinicia el ajuste del mando a distancia en el volante: [YES], [NO].

(Disponible solo cuando [STR CONTROL] está ajustado en [CUSTOM].)

Notas

• Al realizar ajustes, solo se puede usar la unidad con los botones. Por motivos de seguridad, estacione el vehículo antes de realizar este ajuste.
• Si se produce un error durante el registro, la información registrada anteriormente no se elimina. Vuelva a empezar el registro a partir de la función en la que se produjo el error.
• Es posible que esta función no esté disponible en algunos vehículos. Para obtener más información sobre la compatibilidad de su vehículo, visite el sitio web de asistencia de la contraportada.

USB MODE

Cambia el modo USB: [ANDROID], [MSC/MTP]. (Disponible solo cuando se selecciona la fuente USB.)

AF/TA (frecuencias alternativas/anuncio de tráfico)

Seleccione el ajuste de las frecuencias alternativas (AF) y los anuncios de tráfico (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. (Disponible al seleccionar cualquier fuente.)

REGIONAL

Limita la recepción a una región específica: [ON], [OFF]. (Disponible solo si hay recepción FM.)

BTM (memoria de mejor sintonización) (página 11) (Disponible solo cuando se selecciona el sintonizador.)

FIRMWARE

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

Comprueba/actualiza la versión del firmware.

Para obtener más información, visite el sitio web de asistencia de la contraportada.

FW VERSION (versión del firmware)

Muestra la versión del firmware actual.

FW UPDATE (actualización del firmware)

Accede al proceso de actualización del firmware: [YES], [NO].

La actualización del firmware lleva unos minutos. Durante la actualización, no sitúe el contacto en la posición OFF ni desconecte el dispositivo USB.

Ajustes de sonido (SOUND)

Este menú de ajustes está disponible al seleccionar una fuente cualesquiera.

EQ10 PRESET

Selecciona una curva de ecualizador entre 10 curvas diferentes o la desactiva: [OFF], [R&B], [ROCK], [POP], [HIP-HOP], [EDM], [JAZZ], [SOUL], [COUNTRY], [KARAOKE]*, [CUSTOM].

Es posible memorizar el ajuste de la curva de ecualizador de cada fuente.

• [KARAOKE] reduce el sonido vocal, aunque no puede eliminarlo del todo durante la reproducción. Asimismo, tampoco está permitido utilizar un micrófono.

EQ10 CUSTOM

Ajusta [CUSTOM] en EQ10.

Selecciona la curva de ecualizador:

El nivel de volumen puede ajustarse en pasos de 1 dB, de -6 dB a +6 dB.

BALANCE

Ajusta el balance del sonido: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Ajusta el nivel relativo: [FRONT-15] - [CENTER] - [REAR-15].

S.WOOFER (altavoz potenciador de graves) SW LEVEL (nivel del altavoz potenciador de graves)

Ajusta el nivel de volumen del altavoz potenciador de graves:

[+6 dB] - [0 dB] - [-6 dB], [ATT].

(Aparece [ATT] en el ajuste más bajo.)

SW PHASE (fase del altavoz potenciador de graves)

Selecciona la fase del altavoz potenciador de graves: [NORM], [REV].

LPF FREQ (frecuencia de filtro de paso bajo)

Selecciona la frecuencia de corte del altavoz potenciador de graves: [80Hz], [100Hz], [120Hz].

HPF FREQ (frecuencia de filtro de paso alto)

Selecciona la frecuencia de corte del altavoz frontal/trasero: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (volumen AUX)

Ajusta el nivel de volumen de cada dispositivo auxiliar conectado: [+18 dB] - [0 dB] - [-8 dB]. Este ajuste evita tener que ajustar el nivel de volumen en diferentes fuentes.

(Disponible solo cuando se selecciona AUX.)

BTA VOL (nivel de volumen de audio BLUETOOTH)

Ajusta el nivel de volumen de cada dispositivo BLUETOOTH conectado: [+6 dB] - [0 dB] - [-6 dB].

Este ajuste evita tener que ajustar el nivel de volumen en diferentes fuentes.

Ajustes de pantalla (DISPLAY)

DIMMER

Modifica el brillo de la pantalla: [ON], [OFF], [CLK] (reloj).

Para que esta función solo esté activa durante un periodo determinado, selecciona [CLK] y define las horas de inicio y finalización.

• Para ajustar el brillo cuando la función de atenuación está activada:

Ajuste [DIMMER] en [ON] y, a continuación, ajuste [BRIGHTNESS].

• Para ajustar el brillo cuando la función de atenuación está desactivada:

Ajuste [DIMMER] en [OFF] y, a continuación, ajuste [BRIGHTNESS].

El ajuste de brillo se almacena y se aplica cuando la función de atenuación se activa o desactiva.

BRIGHTNESS

Ajusta el brillo de la pantalla. El nivel de brillo es ajustable: [1] - [10].

SND SYNC (sincronización del sonido)

Activa la sincronización de la iluminación con el sonido: [ON], [OFF].

AUTO SCR (desplazamiento automático)

Desplaza automáticamente los elementos más largos: [ON], [OFF].

(No disponible cuando se selecciona AUX o el sintonizador.)

Ajustes de BLUETOOTH (BLUETOOTH)

PAIRING (página 8)

Permite conectar hasta dos dispositivos BLUETOOTH: [DEVICE 1], [DEVICE 2].

El nombre [DEVICE 1] o [DEVICE 2] cambiará al del dispositivo emparejado una vez que el emparejamiento se haya completado.

AUDIODEV (dispositivo de audio)

Selección del dispositivo de audio. [ ] aparece en el dispositivo emparejado con [DEVICE 1] o el dispositivo de audio compatible con A2DP actual.

RINGTONE

Selección si esta unidad o el teléfono móvil conectado emite el tono de llamada:

[1] (Esta unidad), [2] (teléfono móvil).

AUTO ANS (respuesta automática)

Configura esta unidad para que responda a las llamadas entrantes de forma automática:

(aproximadamente 10 segundos).

AUTOPAIR (emparejamiento automático)

Inicia el emparejamiento de BLUETOOTH automáticamente cuando un dispositivo iOS con la versión 5.0 o posterior se conecta mediante USB: [ON], [OFF].

BT SIGNL (señal BLUETOOTH) (página 9)

Activa/desactiva la función BLUETOOTH.

BT INIT (inicializar BLUETOOTH)

Inicializa todos los ajustes relacionados con BLUETOOTH (información de emparejamiento, información del dispositivo, etc.): [YES], [NO]

Al desechar la unidad, inicializa todos los ajustes.

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

VOICE-OUT (salida de voz)

Selección de los altavoces para las llamadas manos libres: [VOICE FRONT] (altavoces delanteros), [VOICE REAR] (altavoces traseros),

VOICE ALL.

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

Configuración de Sony | Music Center (SONY APP)

Activa y finaliza la función "Sony | Music Center" (conexión).

Información adicional

Actualización del firmware

Para actualizar el firmware, visite el sitio web de asistencia de la contraportada y siga las instrucciones.

Notas

• Es necesario utilizar un dispositivo USB (no suministrado) para actualizar el firmware. Almacene el programa de actualización en el dispositivo USB y conecte el dispositivo al puerto USB para realizar la actualización.
• La actualización del firmware lleva unos minutos. Durante la actualización, no sitúe el contacto en la posición OFF ni desconecte el dispositivo USB.

Precauciones

• Enfríe la unidad si su vehículo está estacionado bajo la luz directa del sol.
• No coloque el panel frontal ni dispositivos de audio en el interior del vehículo, ya que podrían sufrir averías a causa de las temperaturas elevadas provocadas por la luz directa del sol.
• La antena motorizada se extiende automáticamente.

Para mantener una alta calidad de sonido

No derrame líquidos sobre la unidad.

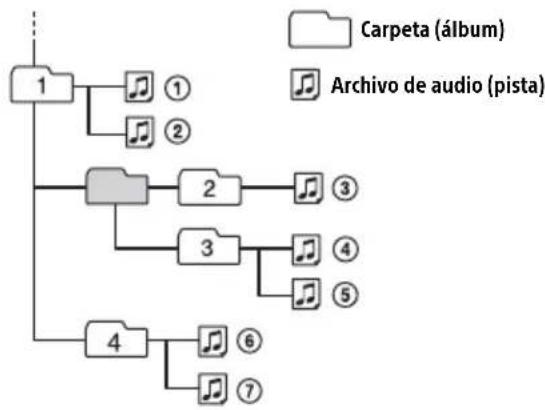

Orden de reproducción de archivos de audio

Acerca del iPod

• Puede conectarse a los siguientes modelos de iPod. Actualice sus dispositivos iPod a la última versión de software antes de utilizarlos.

Modelos de iPhone/iPod compatibles

Modelo compatible Bluetooth® USB
iPhone X √	√
iPhone 8 √	√
iPhone 8 Plus √	√
iPhone 7 √	√
iPhone 7 Plus √	√
iPhone SE √	√
iPhone 6s √	√
iPhone 6s Plus √	√
iPhone 6 √	√
iPhone 6 Plus √	√
iPhone 5s √	√
iPhone 5c √	√
iPhone 5 √	√
iPhone 4s √	√
iPod touch (6.a generación)	√	√

Modelo compatible Blu	Bluetooth® USB
iPod touch (5.a generación)	✓	✓
iPod nano (7.a generación)		✓

• El uso de la insignia Made for Apple significa que un accesorio ha sido diseñado para conectarse específicamente al producto o a los productos Apple identificados en la insignia, y ha sido certificado por el fabricante de que cumple las normas de rendimiento de Apple. Apple no se hace responsable por el funcionamiento de este dispositivo o su cumplimiento con normas de seguridad y regulatorias.

Tenga en cuenta que el uso de este accesorio con un producto Apple pueda afectar el rendimiento inalámbrico.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con su distribuidor Sony más cercano.

Mantenimiento

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre la unidad y el panel frontal están sucios. Para evitarlo, retire el panel frontal (página 6) y limpie los conectores con un bastón de algodón. No aplique una fuerza excesiva. De lo contrario, podrá dañar los conectores.

Notas

• Por motivos de seguridad, apague el contacto antes de limpiar los conectores y retire la llave del contacto.
• Nunca toque los conectores directamente con los dedos ni con un dispositivo metálico.

Especificaciones

Sección del sintonizador

FM

Rango de sintonización: Si [AREA] está ajustado en [EUROPE]: 87,5 MHz - 108,0 MHz Si [AREA] está ajustado en [RUSSIA]: FM1/FM2: 87,5 MHz - 108,0 MHz (en pasos de 50 kHz)

FM3: 65 MHz - 74 MHz (en pasos de 30 kHz)

Terminal de antena: Conector de antena externa

Sensibilidad: 7 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 73 dB

Separación: 50 dB a 1 kHz

Respuesta de frecuencia: 20 Hz - 15.000 Hz

MW/LW

Rango de sintonización: MW: 531 kHz - 1.602 kHz LW: 153 kHz - 279 kHz

Terminal de antena: Conector de antena exterior

Sensibilidad: MW: 26µV , LW: 50µV

Sección del reproductor USB

Interfaz: USB (velocidad máxima)

Corriente mínima: 1 A

Número máximo de carpetas y archivos reconocibles:

Carpetas (álbumes): 256 Archivos (pistas) por carpeta: 256

Protocolo Android Open Accessory (AOA) compatible: 2.0

Códec correspondiente: MP3 (.mp3) Velocidad de bits: 8 kbps - 320 kbps (compatible con VBR (velocidad de bits variable)) Frecuencia de muestreo: 16 kHz - 48 kHz WMA (.wma) Velocidad de bits: 32 kbps - 192 kbps (compatible con VBR (velocidad de bits variable)) Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

AAC (.m4a, .mp4) Velocidad de bits: 16 kbps - 320 kbps (estéreo)

Frecuencia de muestreo: 8 kHz - 48 kHz

FLAC (.flac) Profundidad de bits: 16 bits, 24 bits Frecuencia de muestreo: 44,1 kHz, 48 kHz

Comunicación inalámbrica

Sistema de comunicación: Norma BLUETOOTH versión 3.0

Potencia: Norma BLUETOOTH, clase de potencia 2 (potencia radiada -9 dBm)

Rango máximo de comunicación: Línea de visión aprox. 10 m*1

Banda de frecuencias: Banda de 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Método de modulación: FHSS

Perfiles BLUETOOTH compatibles*2: A2DP (Perfil avanzado de distribución de audio) 1.3

AVRCP (Perfil de control remoto de audio/video) 1.3

HFP (Perfil de manos libres) 1.6 PBAP (Perfil de acceso a agenda telefónica) SPP (Perfil de puerto serie)

Códec correspondiente: SBC (.sbc), AAC (.m4a)

*1 La cobertura real variará en función de factores como los obstáculos entre dispositivos, los campos magnéticos alrededor de un horno microondas, la electricidad estática, la sensibilidad de la recepción, el rendimiento de la antena, el sistema operativo, la aplicación del software, etc.

*2 Los perfiles estándar de BLUETOOTH indican la finalidad de la comunicación BLUETOOTH entre dispositivos.

Comunicación NFC

Banda de frecuencia y potencia máxima

NFC: 13,56 MHz < 60 dBμA/m a 10 m

Sección del amplificador de potencia

Salidas: salidas de altavoz

Impedancia de altavoz: 4 Ω - 8 Ω

Salida de potencia máxima: 55W× 4 (a 4 Ω)

General

Salidas:

Terminal de salida de audio (REAR, SUB)

Terminal de control de la antena motorizada/ amplificador de potencia (REM OUT)

Entradas:

Terminal de entrada de mando a distancia

Terminal de entrada de antena

Toma de entrada AUX (minitoma estéreo)

Puerto USB

Requisitos de alimentación: batería para vehículo de 12 V CC (masa negativa)

Consumo de corriente nominal: 10 A

Dimensiones:

Aprox. 178mm× 50mm× 119mm (an./al./pr.)

Dimensiones de montaje:

Aprox. 182 mm × 53 mm × 102 mm (an./al./pr.)

Peso: aprox. 0,7 kg

Contenidos del paquete:

Unidad principal (1)

Componentes de instalación y conexiones (1 juego)

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Para obtener más información, consulte al distribuidor.

El diseño y las especificaciones pueden variar sin previo aviso.

Derechos de autor

La marca y los logotipos Bluetooth son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y Sony Corporation dispone de la licencia correspondiente para utilizar dichas marcas. Las otras marcas comerciales y nombres de marcas pertenecen a sus respectivos propietarios.

La marca N es una marca comercial o marca comercial registrada de NFC Forum, Inc. en los EE. UU. y en otros países.

Windows Media es una marca comercial o marca comercial registrada de Microsoft Corporation en los Estados Unidos y en otros países.

Este producto está protegido por determinados derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o distribución de esta tecnología fuera de este producto sin las licencias correspondientes de Microsoft o una filial autorizada de Microsoft.

Apple, iPhone, iPod nano, iPod touch y Siri son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países.

App Store es una marca de servicios de Apple Inc.

iOS es una marca comercial o marca comercial registrada de Cisco en los EE. UU. y en otros países y se utiliza con licencia.

Google, Google Play y Android son marcas comerciales de Google LLC.

libFLAC

Se permite su redistribución y uso en formato fuente y binario, con o sin modificaciones, siempre y cuando se cumplan las siguientes condiciones:

Las redistribuciones del código fuente deben conservar el aviso de protección de derechos de autor indicado anteriormente, esta lista de condiciones y la nota legal siguiente. Las redistribuciones en formato binario deben reproducir el aviso de protección de derechos de autor indicado anteriormente, esta lista de condiciones y la nota legal siguiente en la documentación u otros materiales proporcionados con la distribución. - No se puede usar el nombre de la Fundación Xiph.org ni los nombres de sus colaboradores para apoyar o promocionar productos derivados de este software sin obtener un permiso previo específico por escrito.

ESTE SOFTWARE HA SIDO PROPORCIONADO POR LOS TITULARES DE LOS DERECHOS DE AUTOR Y SUS COLABORADORES "TAL CUAL" Y SE RENUNCIA A CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN EN PARTICULAR. LA FUNDACIÓN O SUS COLABORADORES NO SERÁN RESPONSABLES EN NINGÚN CASO DE NINGÚN DAÑO INDIRECTO, DIRECTO, ACCIDENTAL, ESPECIAL, EJEMPLAR O DERIVADO (INCLUYENDO, ENTRE OTROS, LA ADQUISICIÓN DE PRODUCTOS O SERVICIOS DE SUSTITUCIÓN; IMPOSIBILIDAD DE USO, PÉRDIDA DE DATOS O BENEFICIOS; O INTERRUPCIÓN DEL NEGOCIO) SEA CUAL SEA SU CAUSA, Y PARTIENDO DE CUALQUIER TEORÍA DE RESPONSABILIDAD QUE SE APLIQUE, YA SE TRATE DE RESPONSABILIDAD CONTRACTUAL, RESPONSABILIDAD OBJETIVA U OTRO AGRAVIO (INCLUYENDO LA NEGLIGENCIA O CUALQUIER OTRA) DERIVADA DEL USO DE ESTE SOFTWARE, AUNQUE SE ADVIERTA DE LA POSIBILIDAD DE QUE SE PRODUZCAN DICHOS DAÑOS.

Solución de problemas

Antes de consultar la lista de comprobación, verifique los procedimientos de conexión y de funcionamiento.

Para obtener más información sobre la utilización del fusible y la extracción de la unidad del salpicadero, consulte "Conexión/Instalación" (página 35).

Si el problema no se resuelve, consulte el sitio de asistencia de la contraportada.

General

No se escucha ningún sonido o el sonido es muy bajo.

→ La posición del control del fader [FADER] no está configurada para un sistema de 2 altavoces. → El volumen de la unidad y/o el dispositivo conectado es muy bajo.

• Suba el volumen de la unidad y el dispositivo conectado.

La unidad no emite el sonido de pitido.

→ Hay conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

→ El cable de fuente de alimentación o la batería se ha desconectado o bien no se ha conectado correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

La unidad ha un ruido al cambiar la posición del interruptor de la llave de encendido.

→ Los cables no están bien conectados con el conductor de alimentación auxiliar del vehículo.

Durante la reproducción o la recepción se inicia el modo de demostración.

→ Si no se realiza ninguna operación durante 5 horas y [DEMO-ON] está seleccionado, se inicia el modo de demostración.

Las indicaciones desaparecen o no aparecen en el monitor.

→ El atenuador está ajustado en [DIM-ON] (página 23). → La pantalla se apaga si mantiene pulsado OFF. — Pulse OFF en la unidad hasta que aparezca la pantalla. → Los conectores están sucios (página 25).

La pantalla/iluminación parpadea.

La alimentación no es suficiente.

• Compruebe que la batería del vehículo proporcione suficiente potencia a la unidad. (La potencia necesaria es de 12 V CC.)

Los botones de las operaciones no funcionan.

→ Pulse DSPL y (atrás)/MODE durante más de 2 segundos para reiniciar la institución. El contenido almacenado en la memoria se borra. Para su seguridad, no reinicie la institución cuando conduzca.

El ajuste automático del reloj no es preciso.

→ Los datos del reloj sobre las ondas de radio no son precisos. - Ajuste el reloj manualmente (página 7).

Recepción de radio

No es posible recibir las emisoras.

Hay un ruido que obstaculiza el sonido.

→ La conexión no es correcta. - Compruebe la conexión de la antena del vehículo. - Si la antena automática no se extiende, compruebe la conexión del cable de control de la antena motorizada.

No es posible usar la sintonización programada.

La señal de emisión es demasiado débil.

No es posible sintonizar de 65 MHz a 74 MHz en FM3.

→ [AREA] está ajustado en [EUROPE]. — Ajuste [AREA] en [RUSSIA] (página 21).

RDS

No es posible recibir los servicios RDS (si [AREA] está ajustado en [RUSSIA]).

→ FM3 está seleccionado. - Seleccione FM1 o FM2. → Los servicios RDS no están disponibles en la región actual.

La operación SEEK empieza después de uno segundos de escucha.

→ La emisión no es TP o tiene una señal débil. Desactive TA (página 12).

No se reciben anuncios de tráfico.

Active TA (página 12). → La emisora no emite anuncios de tráfico a pesar de ser TP. Sintonice otra emisora.

PTY muestra [- - - - - - - ].

La emisora actual no es RDS. No se reciben datos RDS. → La emisora no especifica el tipo de programa.

El nombre del servicio del programa parpadea.

No hay frecuencia alternativa para la emisora actual. - Pulse 「」 ≪ / 」 (SEEK -/+) hasta que el nombre del servicio del programa parpadee. Aparece [PI SEEK] y la unidad empieza a buscar otra frecuencia con los mismos datos de PI (identificación del programa).

Reproducción de dispositivo USB

No se pueden reproducir contenidos a través de un concentrador USB.

→ La unidad no puede reconocer dispositivos USB a través de un concentrador USB.

Un dispositivo USB tarda más en reproducirse.

→ El dispositivo USB contiene archivos con una estructura de árbol complicada.

El sonido es intermitente.

→ Es posible que el sonido sea intermitente a una velocidad de bits alta. → Es posible que no pueda reproducirse archivos DRM (gestión de derechos digitales) en algunos casos.

No puede reproducirse el archivo de audio.

No se admiten dispositivos USB formateados con sistemas de archivos distintos de FAT16 o FAT32. *Esta unidad admite FAT16 y FAT32, pero es posible que algunos dispositivos USB no admitan todos estos formatos FAT. Para obtener información detallada, consulte el manual de instrucciones de cada dispositivo USB o póngase en contacto con el fabricante.

No es posible realizar operaciones como saltar un álbum, saltar contenidos (modo salto) u ocultar una pista por nombre (Quick-BrowZer).

→ Estas operaciones no pueden realizarse si hay conectado un dispositivo USB en modo Android o un iPod. - Ajuste [USB MODE] en [MSC/MTP] (página 21). - Desconecte el iPod. → El modo USB del dispositivo no está configurado correctamente. - Asegúrese de que el modo USB del dispositivo está ajustado en el modo MSC/MTP.

No se emite sonido durante la reproducción en el modo Android.

→ Cuando la unidad está en el modo Android, el sonido se emite únicamente por el smartphone Android. - Compruebe el estado de la aplicación de reproducción de audio en el smartphone Android. - En función del smartphone Android, es posible que la reproducción no se realice correctamente.

Función NFC

La conexión con un solo toque (NFC) no es posible.

→ Si el smartphone no responde al tacto.

• Compruebe que la función NFC del smartphone esté activada. Coloque la parte con la marca N del smartphone más cerca de la parte con la marca N de la unidad. Si el smartphone tiene una carcasa, quítela.

→ La sensibilidad de recepción de NFC depende del dispositivo.

Si la conexión al smartphone con un solo toque falla en repetidas ocasiones, realice la conexión BLUETOOTH de forma manual.

Función BLUETOOTH

El dispositivo de conexión no puede detectar la unidad.

→ Antes de realizar el emparejamiento, configure esta unidad en el modo de espera de emparejamiento. → Al conectarse a un dispositivo BLUETOOTH, ningún otro dispositivo podrá detectar la unidad.

• Desconecte la conexión actual y busque esta unidad desde otro dispositivo.

→ Cuando se realiza el emparejamiento del dispositivo, ajuste la calidad de la señal BLUETOOTH en ON (página 9).

No es posible establecer la conexión.

→ La conexión se controla desde uno de los lados (de esta unidad o del dispositivo BLUETOOTH), pero no de ambos.

Conecte a esta unidad desde un dispositivo BLUETOOTH o viceversa.

El nombre del dispositivo detectado no aparece.

→ Según el estado del otro dispositivo, puede que no sea posible tener el nombre.

No se escucha el tono de marcado.

→ Ajuste el volumen girando el dial de control al recibir una llamada. → Según el dispositivo de conexión, es posible que el tono de marcado no se haya enviado correctamente.

• Ajuste [RINGTONE] en [1] (página 23).

→ Los altavoces no están conectados a la unidad. - Conecte los altavoces a la unidad. Para seleccionar los altavoces para el tono de marcado, presione MENU y seleccione [BLUETOOTH] → [SET VOICE-OUT] (página 24).

No se puede escuchar la voz de la persona que habla.

→ Los altavoces no están conectados a la unidad.

• Conecte los altavoces a la unidad. Para seleccionar los altavoces de la voz de la persona que habla, presione MENU y seleccione [BLUETOOTH] → [SET VOICE-OUT] (página 24).

Un interlocutor dice que el volumen está demasiado bajo o alto.

→ Ajuste el volumen de forma correcta mediante el ajuste de ganancia del micrófono (página 17).

Hay eco o ruidos en las conversaciones telefónicas.

→ Baje el volumen. → Ajuste el modo EC/NC en [EC/NC-1] o [EC/NC-2] (página 17). → Si el ruido ambiente (que no sea el del sonido de la llamada) es muy alto, intente reducirlo. Por ejemplo, si hay una ventanilla abierta y el ruido del tráfico, etc., es muy alto, cierre la ventanilla. Si el aire acondicionado hace mucho ruido, baje su nivel.

El teléfono no está conectado.

→ Al reproducir audio por BLUETOOTH, el teléfono no se conecta por más que presione CALL. Conéctese desde el teléfono.

La calidad de sonido del teléfono es mala.

→ La calidad de sonido del teléfono depende de las condiciones de recepción del teléfono móvil. - Si la recepción es mala, guíe su automóvil a un lugar donde la señal del teléfono sea mejor.

El volumen del dispositivo de audio conectado es bajo (alto).

→ El nivel de volumen será diferente en función del dispositivo de audio. Ajuste el volumen del dispositivo de audio conectado o el de la unidad.

El sonido es intermitente durante la reproducción de un dispositivo de audio BLUETOOTH.

→ Reduzca la distancia entre la unidad y el dispositivo de audio BLUETOOTH. → Si el dispositivo de audio BLUETOOTH se encuentra en una carcasa que interrumpe la señal, retire el dispositivo de audio de la carcasa durante su uso. → Hay varios dispositivos BLUETOOTH u otros dispositivos que se están utilizando cerca y emiten ondas de radio.

• Apague los otros dispositivos.
• Aumente la distancia con los otros dispositivos.

→ El sonido de reproducción se detiene de forma momentánea al conectar esta unidad con el teléfono móvil. No se trata de ningún problema de funcionamiento.

El dispositivo de audio BLUETOOTH conectado no se puede controlar.

→ Compruebe que el dispositivo de audio BLUETOOTH conectado sea compatible con AVRCP.

Algunas funciones no se ejecutan.

→ Compruebe que el dispositivo de conexión sea compatible con las funciones en cuestión.

Una llamada es contestada involuntariamente.

→ El teléfono conectado está configurado para responder llamadas automáticamente.

El emparejamiento falló porque se agotó el tiempo de espera.

→ Según el dispositivo de conexión, es posible que el límite de tiempo para realizar el emparejamiento sea breve.

• Intente completar el emparejamiento dentro del tiempo establecido.

No es posible realizar el emparejamiento.

→ Es posible que la unidad no pueda emparejarse con un dispositivo BLUETOOTH emparejado previamente después de reinicializar la unidad si la información de emparejamiento de la unidad está en el dispositivo BLUETOOTH. En este caso, elimine la información de emparejamiento de la unidad del dispositivo BLUETOOTH y vuelva a emparejarlas.

La función BLUETOOTH no funciona.

→ Apague la unidad pulsando OFF durante más de 2 segundos y a continuación encienda la unidad de nuevo.

Los altavoces del automóvil no emiten sonido alguno durante una llamada con manos libres.

→ Si el sonido se emite desde el teléfono móvil, configúrelo para que emita el sonido desde los altavoces del automóvil.

Siri Eyes Free no está activado.

→ Realice el registro de manos libres en el caso de un iPhone compatible con Siri Eyes Free. Active la función Siri en el iPhone. → Cancele la conexión BLUETOOTH con el iPhone y la unidad, y vuelva a conectarlo.

Funcionamiento de Sony | Music Center

El nombre de la aplicación no coincide con la aplicación que figura en "Sony | Music Center".

→ Inicie la aplicación de nuevo desde la aplicación "Sony | Music Center".

Mientras se ejecuta la aplicación "Sony | Music Center" a través de BLUETOOTH, la pantalla cambia automáticamente a [BT AUDIO].

→ La aplicación "Sony | Music Center" o la función BLUETOOTH ha fallado. → Ejecute de nuevo la aplicación.

La aplicación "Sony | Music Center" se desconecta automáticamente cuando la pantalla cambia a [IPOD].

→ La aplicación "Sony | Music Center" en el iPhone o iPod no es compatible con la reproducción de iPod. - Cambie la fuente de la unidad a otra que no sea [IPOD] y luego establezca la conexión "Sony | Music Center" (página 18).

La conexión "Sony | Music Center" se desconecta automáticamente cuando el modo USB de la unidad cambia a [ANDROID].

→ El smartphone con Android no es compatible con la reproducción en modo Android. - Configure el modo USB de la unidad como [MSC/MTP] y, a continuación, establezca la conexión "Sony | Music Center" (página 18).

Mensajes

Es posible que aparezcan o parpadeen los siguientes mensajes durante la realización de la unidad.

INVALID

→ La operación seleccionada tal vez no sea válida. → [USB MODE] no puede modificarse durante la reproducción de un iPod.

READ: lectura de información en curso. → Espere hasta que finalice la lectura y la reproducción empiece automáticamente. El proceso puede tardar un tiempo, en función de la organización de los archivos.

• (guión bajo): el archivo no aparece.

Reproducción de dispositivo USB:

HUB NO SUPRT: concentradores USB no compatibles.

IPD STOP: la reproducción del iPod ha finalizado. → Accione su iPod/iPhone para iniciar la reproducción.

NOT SUPPORT -ANDROID MODE

→ Hay un dispositivo USB no compatible con AOA (Android Open Accessory) 2.0 conectado a la unidad mientras [USB MODE] está ajustado en [ANDROID]. - Ajuste [USB MODE] en [MSC/MTP] (página 21).

USB ERROR: el dispositivo USB no puede reproducirse. → Conecte de nuevo el dispositivo USB.

USB NO DEV: no hay ningún dispositivo USB conectado o no se reconoce. → Asegúrese de que el dispositivo USB o el cable USB está correctamente conectado.

USB NO MUSIC: no hay ningún archivo reproducible.

→ Conecte un dispositivo USB con archivos reproducibles (página 26).

USB NO SUPRT: el dispositivo USB no es compatible.

→ Para obtener más información sobre la compatibilidad del dispositivo USB visite el sitio web de asistencia de la contraportada.

OVERLOAD: el dispositivo USB está sobrecargado.

→ Desconecte el dispositivo USB y pulse SRC para seleccionar otra fuente. → El dispositivo USB presenta un fallo o se ha conectado un dispositivo no compatible.

NO AF: no hay frecuencias alternativas. → Pulse ↓↓/↑↑ (SEEK-/+）hasta que el nombre del servicio del programa parpadee. La unidad empieza a buscar otra frecuencia con los mismos datos de PI (identificación del programa) (aparece [PI SEEK]).

NO PI: sin identificación de programas. La emisora seleccionada no tiene datos de PI (identificación de programas). → Seleccione otra emisora.

NO TP: no hay programas de tráfico. → La unidad continuará buscando emisoras de TP disponibles.

Función BLUETOOTH:

BTA NO DEV: el dispositivo BLUETOOTH no está conectado o no se reconoce.

→ Asegúrese de que el dispositivo BLUETOOTH está correctamente conectado o de que se establezca la conexión BLUETOOTH con el dispositivo BLUETOOTH. ERROR: no puede realizarse la operación seleccionada. → Espere unos instantes y vuelva a intentarlo.

UNKNOWN: no se puede visualizar un nombre o número de teléfono.

WITHHELD: la persona que llama oculta su número de teléfono.

Funcionamiento de Sony | Music Center:

APP: no hay una conexión establecida con la aplicación. → Establezca de nuevo la conexión con "Sony | Music Center" (página 18).

APP DISCNCT: la aplicación está desconectada. → Establezca la conexión con "Sony | Music Center" (página 18).

APP DISPLAY: hay una pantalla de configuración de visualización de la aplicación abierta.

→ Salga de la pantalla de configuración de visualización de la aplicación para poder usar el botón. APP LIST: la lista de contenidos del USB está abierta. → Salga de la lista de la aplicación para poder utilizar el botón.

APP MENU: hay una ventana de configuración de la aplicación abierta. → Salga de la pantalla de configuración de la aplicación para poder usar el botón.

APP NO DEV: no se reconoce el dispositivo con la aplicación instalada o no está conectado. → Establezca la conexión BLUETOOTH y la conexión "Sony | Music Center" de nuevo (página 18).

APP SOUND: hay una pantalla de configuración de sonido de la aplicación abierta. → Salga de la pantalla de configuración del sonido de la aplicación para poder usar el botón.

OPEN APP: la aplicación "Sony | Music Center" no funciona.

→ Inicie la aplicación.

Utilización del mando a distancia en el volante:

ERROR: se ha producido un error durante el registro de la función.

→ Vuelva a empezar el registro a partir de la función en la que se produjo el error (página 21).

TIMEOUT: la función no se ha registrado porque se ha agotado el tiempo.

→ Trate de completar el registro mientras [REGISTER] está parpadeando (aproximadamente 6 segundos) (página 21).

Operación de actualización del firmware:

FILE ERROR: el programa de actualización no está almacenado en el dispositivo USB.

→ Guarde el programa de actualización en el dispositivo USB y vuelva a intentarlo (página 24).

UPDATE ERROR - PRESS ENTER: la actualización del firmware no se ha realizado correctamente.

→ Pulse ENTER para borrar el mensaje y vuelva a intentarlo. Durante la actualización, no sitúe el contacto en la posición OFF ni desconecte el dispositivo USB (página 24). → Conecte el dispositivo USB que contenga el programa de actualización y pulse ENTER.

Si estas soluciones no mejoran la situación, póngase en contacto con su distribuidor Sony más cercano.

• Dirija todos los cables de masa a un punto de masa común.
• Evite que los cables queden atrapados bajo un tornillo o en piezas móviles (p. ej., rieles de asientos).
• Antes de establecer conexiones, apague el motor del automóvil para evitar cortocircuitos.
• Conecte el cable de alimentación ④ a la unidad y los altavoces antes de conectarlo al conductor de alimentación auxiliar.
• Asegúrese de aislar los cables no conectados sueltos con cinta aislante para mayor seguridad.

Precauciones

• Elija cuidadosamente el lugar de instalación para que la unidad no interfiera con las operaciones de conducción normales.
• Evite instalar la unidad en zonas expuestas a polvo, suciedad, vibración excesiva o temperaturas elevadas, como la luz solar directa o cerca de conductos de calefacción.
• Use solo el equipo de montaje suministrado para realizar una instalación segura.

Nota sobre el cable de alimentación (amarillo)

Al conectar esta unidad junto con otros componentes estéreo, el valor del amperaje del circuito del vehículo al que está conectada la unidad debe ser superior a la suma del valor del amperaje del fusible de cada componente.

Ajuste del ángulo de montaje

Ajuste el ángulo de montaje a menos de 45 grados.

Lista de piezas para la instalación

①

②

③

(4)

-Esta lista de piezas no incluye todo el contenido del paquete. - El soporte ① y la abrazadera de protección ③ están fijados a la unidad al salir de fábrica. Antes de montar la unidad, utilice las llaves de desbloqueo ② para desmontar el soporte ① de la unidad. Para obtener más información, consulte "Desmontaje de la abrazadera de protección y el soporte" (página 38). - Guarde las llaves de desbloqueo ② para utilizarlas más adelante, ya que también son necesarias para desmontar la unidad del vehículo.

Conexión

1 No suministrado 2 Impedancia de altavoz: 4 Ω - 8 Ω × 4 *3 Cable con clavija RCA (no suministrado)

4 En función del tipo de vehículo, use un adaptador para un control remoto con cable (no suministrado). Para obtener información detallada sobre el uso del control remoto con cable, consulte "Uso del control remoto con cable" (página 38). 5 En función del tipo de vehículo, use un adaptador (no suministrado) si el conector de la antena no encaja.

Establecimiento de conexiones

Si tiene una antena motorizada sin caja de relés, la conexión de esta unidad con el cable de conexión de alimentación suministrado ④ puede dañar la antena.

Al conector del altavoz del vehículo

1	Altavoz trasero (derecho)	⊕	Lila
2		⊕	A rayas moradas/negras
3	Altavoz delantero (derecho)	⊕	Gris
4		⊕	A rayas grises/negras
5	Altavoz delantero (izquierdo)	⊕	Blanco
6			A rayas blancas/negras
7	Altavoz trasero (izquierdo)	⊕	Verde
8			A rayas verdes/negras

2 Al conductor de alimentación del vehículo

12	Fuente de alimentación continua	Amarillo
13	Control de la antenna motorizada/amplificador de potencia (REM OUT)	A rayas azules/blancas
15	Fuente de alimentación conmutada	Rojo
16	Masa Negro

Conexión fácil de altavoz potenciador de graves

Puede utilizar un altavoz potenciador de graves sin un amplificador de potencia si está conectado a un cable de altavoz trasero.

Notas

• Es necesario preparar los cables de altavoz traseros.
• Utilice un altavoz potenciador de graves con una impedancia de 4 Ω a 8 Ω y con una capacidad de administración de la potencia suficiente para evitar daños.

Conexión del soporte de la memoria

Si el cable de alimentación amarillo está conectado, siempre se suministrará alimentación eléctrica al circuito de memoria mientras esté apagado el interruptor de la llave de encendido.

Conexión del altavoz

• Antes de conectar los altavoces, apague la unidad.
• Utilice altavoces con una impedancia de 4 Ω a 8 Ω y con una capacidad de administración de la potencia suficiente para evitar daños.

Diagrama de conexión de la alimentación

Compruebe el conductor de alimentación auxiliar de su vehículo y conecte los cables correctamente en función del vehículo.

Conector de alimentación auxiliar

Conexión común

Amarillo Amarillo

12	Fuente de alimentación continua	Amarillo
15	Fuente de alimentación conmutada	Rojo

Posiciones de los cables rojo y amarillo invertidas

Amarillo Amarillo

12	Fuente de alimentación conmutada	Amarillo
15	Fuente de alimentación continua	Rojo

Para los vehículos sin posición ACC

Después de establecer las conexiones y cambiar los cables de alimentación correctamente, conecte la unidad a la fuente de alimentación del vehículo. Si tiene alguna consulta o desea solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el concesionario del vehículo.

Uso del control remoto con cable

1 Para activar el control remoto con cable, ajuste [STR CONTROL] de [SET STEERING] en [PRESET] (página 21).

Instalación

Desmontaje de la abrazadera de protección y el soporte

Antes de instalar la unidad, desmonte la abrazadera de protección ③ y el soporte ① de la unidad.

1 Sujete la abrazadera de protección ③ por los dos extremos y extráigala.

2 Introduzca las dos llaves de desbloqueo ② hasta que encajen, bajo el soporte ① y tire de la unidad hacia arriba para separarla.

Montaje de la unidad en el salpicadero

Antes de la instalación, asegúrese de que los pasadores situados a ambos lados del soporte ① estén doblados hacia abajo 2mm

1 Coloque el soporte ① bajo del salpicadero y, a continuación, doble los ganchos hacia fuera para que queden bien ajustados.

2 Monte la unidad en el soporte ① y fije la abrazadera de protección ③

Notas

• Si los pasadores están rectos o doblados hacia fuera, la unidad no se instalará con seguridad y puede salirse hacia fuera.
• Asegúrese de que los 4 pasadores de la abrazadera de protección (3) estén correctamente introducidos en las ranuras de la unidad.

Montaje y desmontaje del panel frontal

Para obtener más información, consulte "Extracción del panel frontal" (página 6).

Reinicio de la unidad

Para obtener más información, consulte "Reinicio de la unidad" (página 7).

Sustitución de fusibles

Cuando sustituya el fusible, asegúrese de usar uno que coincida con el valor del amperaje indicado en el fusible original. Si se funde el fusible, compruebe la conexión de la alimentación y sustituya el fusible. Si se vuelve a fundir el fusible después de sustituirlo, hay una avería interna. En este caso, consulte a su distribuidor Sony más cercano.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de

conformidad está disponible en la dirección

de Internet siguiente:

http://www.compliance.sony.de/

Sueco

Sitio web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio web:

Sitio web de soporte

Registre su producto en línea en:

Registre su producto en línea en:

http://www.sony.eu/mysony

Importador en el territorio de la Unión Aduanera, "Sony Electronics", Rusia, 123103, Moscú, Karamyshevsky proezd, 6

Organización autorizada para aceptar reclamaciones de consumidores en el territorio de Kazajistán, "Sony Electronics" Representación en Kazajistán, 050010, República de Kazajistán, Almaty, pr. Dostyk, casa 117/7

Organización autorizada para aceptar reclamaciones de consumidores en el territorio de Kazajistán, "Sony Electronics" Representación en Kazajistán, 050010, República de Kazajistán, Almaty, calle Dostyk, 117/7

Hecho para

iPhone

iPod

Bluetooth

http://www.sony.net/
