MANUAL DE USUARIO Caldo Vintage OLIMPIA SPLENDID

INSTRUCCIOES PARA LA INSTALACIÓN, USO Y MANTENIMIENTO ES

ESTE PRODUCTO ESTÁ INDICADO ÚNICAMENTE EN LUGARES ABRIGADOS O PARA UNA UTILIZACIÓN PUNTUAL

INFORMACIONES GENERALES

Antes que nada deseamos agradecerles por haber elegido un calentador de nuestra producción.

Documento reservado según la ley con prohibición de reproducción o transmisión a terceros sin la expresa autorización de la empresa constructora.

Las máquinas pueden ser actualizadas y por lo tanto presentar detalles distintos respecto a aquellos representados, sin constituir por ello, perjuicio para los textos contenidos en el presente manual.

Leer atentamente el presente manual antes de realizar cualquier tipo de operación (instalación, mantenimiento, uso) y abstenerse escrupulosamente a todo lo que se encuentra descripto en cada uno de los capítulos.

Conserven con cuidado este manual para consultas posteriores.

Una vez quitado el embalaje, verifiquen que el aparato esté íntegro, los elementos del embalaje no deben dejarse al alcance de los niños ya que son potenciales fuentes de peligro.

LA EMPRESA CONSTRUCTORA NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS EN PERSONAS O COSAS QUE DERIVEN DE LA FALTA DE OBSERVACIÓN DE LAS NORMAS CONTENIDAS EN EL PRESENTE MANUAL.

La empresa constructora se reserva el derecho de aportar modificaciones en cualquier momento en los propios modelos, manteniendo, sin embargo, las características esenciales descriptas en el presente manual.

Durante el montaje, y en cada operación de mantenimiento, es necesario observar las precauciones citadas en el presente manual, y en las etiquetas colocadas en el interior de los equipos, así como adoptar todo tipo de precaución sugerida por el sentido común y por las Normativas de Seguridad vigentes en el lugar de instalación.

SIMBOLOGÍA

Los pictogramas presentes en este capítulo permiten suministrar rápidamente y de manera unívoca informaciones necesarias para la correcta utilización de la máquina en condiciones de seguridad.

Pictogramas informativos

Servicio

- Indica situaciones en las cuales se debe informar al SERVICE empresarial interno:

SERVICIO ASISTENCIA TÉCNICA A CLIENTES.

Índice

- los párrafos precedidos por este símbolo, contienen informaciones y prescripciones muy importantes, particularmente por lo que respecta a la seguridad.

La falta de observación de los mismos puede comportar:

• peligro para la incolumidad de los operadores
• pérdida de la garantía de contrato
• declinación de las responsabilidades de la empresa constructora.

Mano levantada

- Indica acciones que no se deben hacer en absoluto.

Pictogramas relativos a la seguridad

Tensión eléctrica peligrosa

- Señala al personal interesado que la operación descripta presenta, si no es realizada respetando las normativas de seguridad, el riesgo de sufrir un shock eléctrico.

Peligro genérico

- Señala al personal interesado que la operación descripta presenta, si no es realizada respetando las normativas de seguridad, el riesgo de sufrir daños físicos.

Peligro de fuerte calor

- Señala al personal interesado que la operación descripta presenta, si no es realizada respetando las normativas de seguridad, el riesgo de sufrir quemaduras a causa del contacto con componentes a elevada temperatura.

No cubrir

- Indica al personal interesado que está prohibido cubrir el aparato para evitar su recalentamiento.

DESGUACE

De conformidad con la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (WEEE), el símbolo del contenedor tachado resente en el aparato o en su embalaje indica que el aparato debe eliminarse separado del resto de residuos al final de su vida útil. El usuario, por tanto, deberá entregar el aparato a un centro autorizado de reciclado de equipos eléctricos y electrónicos. Como alternativa, en lugar de encargarse de la eliminación, el usuario podrá entregarlo al distribuidor al comprar un aparato nuevo equivalente. El usuario puede entregar productos electrónicos que midan menos de 25 cm a vendedores de productos electrónicos que tenga un área de ventas mínima de 400 m2 gratuitamente y sin ninguna obligación

de compra. Una adecuada recogida selectiva y el siguiente envío del aparato para el reciclaje, el tratamiento y la eliminación ecocompatible, contribuyen a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, y favorecen el reciclaje de los materiales que componen el aparato.

ADVERTENCIAS

- Antes de instalar el aparato,comprobar que la alimentación trica de la red corresponde a la indicada en la tarjeta decterísticas técnicas situada en la parte trasera.

• Después instalarlo según la instrucciones del fabbricante. Una instalación errónea puede causar da os a personas, animales o cosas, de las cuales el fabbricante no podrá ser considerado responsabile.
• Utilizarlo sempre y solamente en posición vertical.
• Durante su utilización, desenrollar sempre todo el cable.

Para prevenir cualquier riesgo, en caso de deterioro del cable de entación, éste debe ser sustituido por el fabricante, por su servicio sistencia técnica o por una persona cualificada.

- Instalarlo con la garantía de que el interruptor y otros mando del aparato, no al alcanne de quièn está usando el baño o la ducha.

• No usar prolongadores sino es con especial cuidado.
• Mantenga el aparato a una distancia de al menos 1,5 metros de otros objetos.
• No coloque el aparato cerca de fuentes de calor.
• No encienda el aparado en zonas en las que se utiliza o se almacena gasolina, pintura u otros líquidos inflamables.

- No utilice el aparato para secar ropa.

- Verifique que no entren objetos extraños en las aberturas de ventilación o descarga, ya que existe riesgo de descargas eléctricas, incendio y daños al aparato.

- Evite que el cable toque superficies calientes durante el funcionamiento.

- No extienda el cable debajo de alfombras, mandas o guías. No coloque el cable en zonas de paso para evitar tropiezos.

- No arrolle el cable ni lo envuelva alrededor del aparato, ya que esto podría debilitar y romper el aislamiento.

- No guarde el aparato cuando aún está caliente.

- No utilice el aparato al aire libre ni sobre superficies mojadas. Evite el derrame de

ES

líquidos sobre el aparato.

• No utilice el aparato con programadores, temporizadores u otros dispositivos de encendido automático, para evitar riesgos de incendio en el caso de que el aparato esté cubierto o colocado en modo incorrecto.
• El aparato está diseñado para ser utilizado en el suelo. No lo instale en el techo ni en la pared.
• No utilice el aparato cerca de cortinas, ya que éstas podrían ser aspiradas por las tomas de aire.
• Está prohibido arrojar o dejar alalcance de los niños el materialde embalaje, ya que puede constituir una fuente de peligro.
• Está prohibido el uso del aparato por parte de niños o personas inhábiles sin asistencia.
• El aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y conocimiento necesarios, siempre que lo hagan bajo vigilancia o después de haber recibido instrucciones sobre el uso seguro del aparato y sobre los peligros inherentes al mismo.
• Los niños no deben jugar con el aparato.
  Las operaciones de limpieza y mantenimiento a cargo del usuario no deben ser realizadas por niños sin vigilancia.
• Los niños de edad inferior a 3 años deberían ser mantenidos a distancia, a menos que estén bajo supervisión continua.
• Los niños de edad comprendida entre 3 y 8 años solo pueden encender/apagar el aparato, siempre que este haya sido colocado e instalado en su posición normal de funcionamiento, y solo si reciben supervisión o instrucciones relativas al uso del aparato en condiciones de seguridad y comprenden sus peligros. Los niños de edad comprendida entre 3 y 8 años no deben insertar la clavija, regular o limpiar el aparato, ni realizar el mantenimiento a cargo del usuario.
• Se recomienda no utilizar la estufa muy cerca de la bañera, de la ducha o de la piscina.

ATENCIÓN: Algunas partes del presente aparato pueden alcanzar raturas muy elevadas y provocar quemaduras. Es necesario r mucha atención en presencia de niños y personas vulnerables.

ATENCIÓN: para evitar recalentamientos, no cubra el aparato.

Para un correcto uso del termoventilador NO SE DEBE:

• Colocarlo inmediatamente debajo de una toma de corriente fija.
• Tirar del cable de alimentación o del aparato para desenchufarlo.
• Permitir su utilización a niños o personas incapacitadas, sin la debida vigilancia.
• Tocarlo con las manos mojadas o húmedas.
• Este aparato ha sido diseñado para un uso doméstico, no comercial ni industrial.
• Utilice el aparato solamente en observancia de las instrucciones contenidas en el presente manual. El fabricante desaconseja cualquier otro uso, ya que podría provocar descargas eléctricas, incendio o lesiones personales.
• La causa más común de recalentamiento es el depósito de polvo o pelusas en el aparato. Elimine periódicamente estas acumulaciones desconectando el aparato de la toma de corriente y aspirando los orificios de ventilación y las rejillas.
• No utilice detergentes abrasivos para limpiar el aparato. Límpielo con un paño humedecido (no mojado) en agua jabonosa caliente. Desconecte siempre la clavija de la alimentación eléctrica antes de la limpieza.
• No conecte el aparato a la alimentación eléctrica hasta que no esté completamente ensamblado y regulado.
• Apague el aparato y utilice las manijas previstas para su desplazamiento.
• No desconecte la clavija de la toma de corriente antes de haber apagado el aparato.

Después de quitar el embalaje, verifique que el aparato se presente íntegro, sin daños visibles que puedan haberse producido durante el transporte. En caso de dudas, no utilice el aparato y diríjase a los Centros de Asistencia Técnica autorizados. Desconecte siempre el producto de la alimentación cuando se deja sin vigilancia.

INSTRUCCIONES DE USO

1 2 6 5

4 3

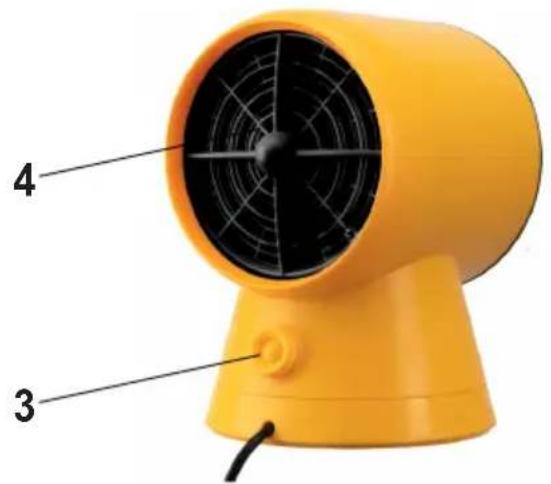

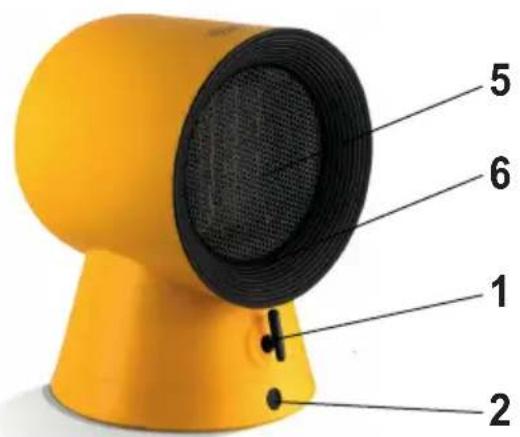

Descripción de las partes

1 - Interruptor ON/OFF selector de potencia
2 - Botón de oscilación
3 - Termostato ambiente
4 - Rejilla de entrada de aire
5 - Rejilla de salida de aire
6 - Indicador luminoso

Interruptor de cuatro posiciones: apagado, aire frío, potencia mínima, potencia máxima.

Perilla de control para la regulación de la temperatura ambiente.

Botón de rotación: para habilitar o inhabilitar la función de rotación.

INSTRUCCIONES PRELIMINARES

• Extraiga el aparato de la caja y desenrolle el cable en toda su extensión.
• Coloque el aparato sobre una superficie firme y plana, en posición vertical estable.
• Verifique que el interruptor "1" esté en la posición "0".

Selección de las funciones

• Para activar la función VENTILACIÓN, gire la perilla "1" hasta la posición " "
• Para activar la función POTENCIA MÍNIMA, gire la perilla "1" hasta la posición "☐".
• Para activar la función POTENCIA MÁXIMA, gire la perilla "1" hasta la posición " .....

Configuración del termostato

- Para regular la temperatura ambiente a un valor determinado (termostatación), gire la perilla "3" en sentido dextrógiro hasta su parada.

Una vez alcanzada la temperatura deseada en la habitación, gire lentamente la perilla "3" en sentido levógiro hasta oír un clic. En este momento el aparato apaga la resistencia de calentamiento, pero no la ventilación, hasta que la temperatura de la habitación desciende por debajo del valor configurado. En este momento la resistencia de calentamiento se reactiva automáticamente hasta que la temperatura de la habitación alcanza nuevamente el valor configurado.

El indicador luminoso "6" indica que el aparato está en funcionamiento.

DISPOSITIVO DE SEGURIDAD PARA EL RECALENTAMIENTO

El aparato está dotado de un dispositivo de seguridad que lo apaga en caso de recalentamiento.

Si el aparato deja de funcionar, apáguelo y verifique que la entrada y la salida de aire no estén obstruidas.

Espere al menos 5 minutos para que el sistema de protección se desactive antes de reencender el aparato.

Si el aparato no funciona o el dispositivo de seguridad lo apaga nuevamente, llévelo al centro asistencia más cercano para su revisión y reparación.

LIMPIEZA

Ponga el aparato en modo “apagado” y déjelo enfriar.

Desenchufar de la alimentación eléctrica.

Limpiar la parte exterior del termoventilador con un paño humedo, teniendo mucho cuidado que no entre agua en el interior.

No sumergir el aparato en agua en ningún caso.

Limpiar periódicamente la entrada y la salida de aire con un aspirador, dos o tres veces al año aproximadamente.

Verifique que el aparato este seco antes de conectarlo nuevamente a la alimentación eléctrica.

Tipo de control de potencia calorífica/de temperatura interior	Si No
Potencia calorífica de un solo nivel, sin control de temperatura interior
Dos o más niveles manuales, sin control de temperatura interior
Con control de temperatura interior mediante termostato mecánico
Con control electrónico de temperatura interior
Control electrónico de temperatura interior y temporizador diario
Control electrónico de temperatura interior y temporizador semanal
Otras opciones de control
Control de temperatura interior con detección de presencia
Control de temperatura interior con detección de ventanas abiertas
Con opción de control a distancia
Con control de puesta en marcha adaptable
Con limitación de tiempo de funcionamiento
Con sensor de lámpara negra
