MANUAL DE USUARIO i.Air Mag HIIT BH FITNESS

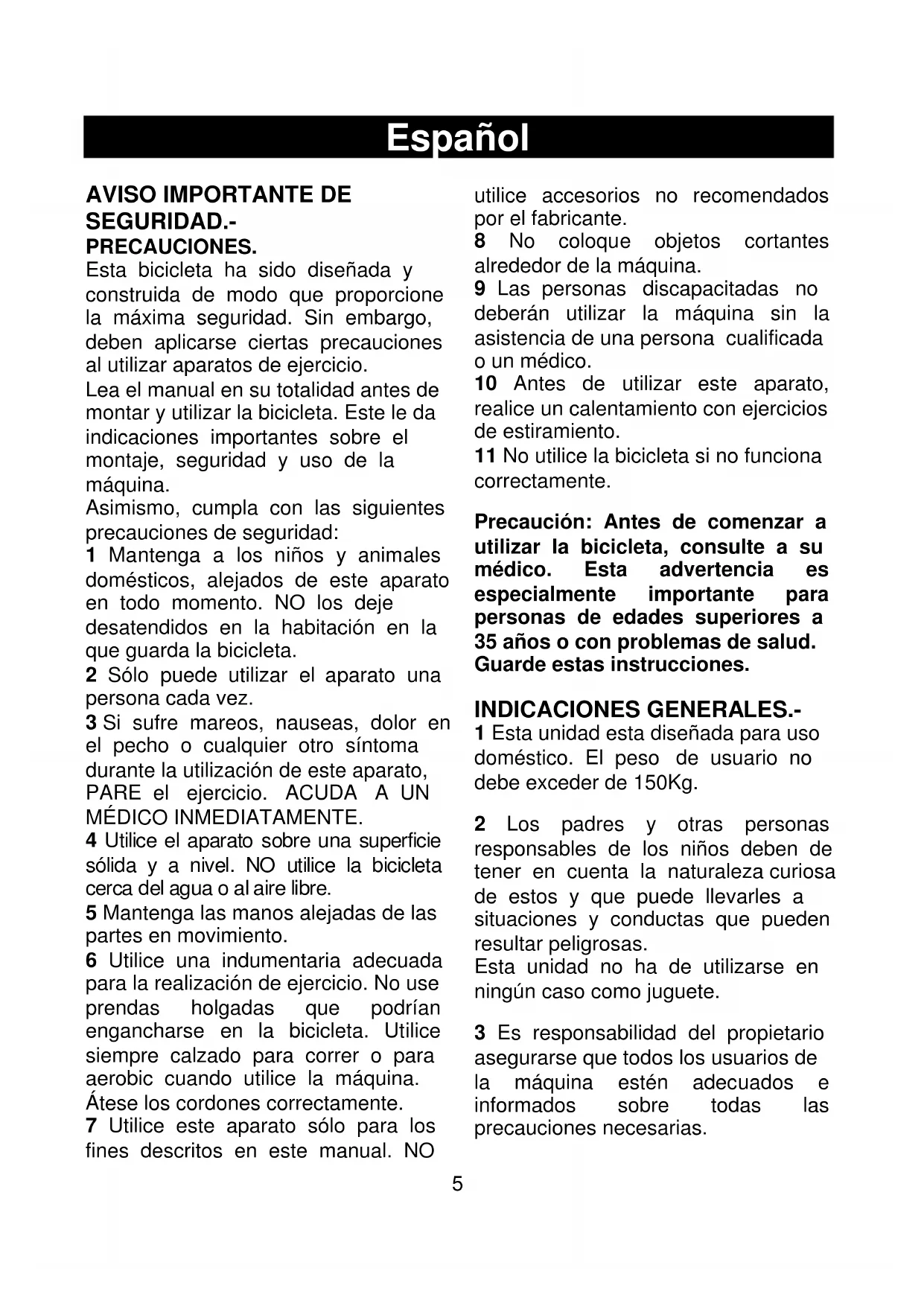

AVISO IMPORTANTE DE SEGURIDAD.- PRECAUCIONES.

Esta bicicleta ha sido diseñada y construida de modo que proporcione la máxima seguridad. Sin embargo, deben aplicarse ciertas precauciones al utilizar aparatos de ejercicio.

Lea el manual en su totalidad antes de montar y utilizar la bicicleta. Este le da indicaciones importantes sobre el montaje, seguridad y uso de la máquina.

Asimismo, cumpla con las siguientes precauciones de seguridad:

1 Mantenga a los niños y animales domésticos, alejados de este aparato en todo momento. NO los deje desatendidos en la habitación en la que guarda la bicicleta.
2 Sólo puede utilizar el aparato una persona cada vez.
3 Si sufre mareos, nauseas, dolor en el pecho o cualquier otro síntoma durante la utilización de este aparato, PARE el ejercicio. ACUDA A UN MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superficie sólida y a nivel. NO utilice la bicicleta cerca del agua o al aire libre.
5 Mantenga las manos alejadas de las partes en movimiento.
6 Utilice una indumentaria adecuada para la realización de ejercicio. No use prendas holgadas que podrían engancharse en la bicicleta. Utilice siempre calzado para correr o para aerobic cuando utilice la máquina. Átese los cordones correctamente.
7 Utilice este aparato sólo para los fines descritos en este manual. NO

utilice accesorios no recomendados por el fabricante.

8 No coloque objetos cortantes alrededor de la máquina.
9 Las personas discapacitadas no deberán utilizar la máquina sin la asistencia de una persona cualificada o un médico.
10 Antes de utilizar este aparato, realice un calentamiento con ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona correctamente.

Precaución: Antes de comenzar a utilizar la bicicleta, consulte a su médico. Esta advertencia es especialmente importante para personas de edades superiores a 35 años o con problemas de salud. Guarde estas instrucciones.

INDICACIONES GENERALES.-

1 Esta unidad esta diseñada para uso doméstico. El peso de usuario no debe exceder de 150Kg.

2 Los padres y otras personas responsables de los niños deben de tener en cuenta la naturaleza curiosa de estos y que puede llevarles a situaciones y conductas que pueden resultar peligrosas.

Esta unidad no ha de utilizarse en ningún caso como juguete.

3 Es responsabilidad del propietario asegurarse que todos los usuarios de la máquina estén adecuados e informados sobre todas las precauciones necesarias.

INSTRUCCIONES DE MONTAJE.-

Para el montaje de esta unidad se recomienda la ayuda de otra persona. Saque la unidad de la caja y compruebe que tiene todas las piezas Fig.1.

(13) Cuerpo principal; (1) Monitor; (3) Manillar; (5) Arandela plana M10; (7) Tija manillar; (84) Tija de sillín; (86) Soporte horizontal sillin; (87) Sillín; (78) Caballete trasero con tacos regulables; (39) Caballete delantero con ruedas; (60L) Pedal izquierdo; (60R) Pedal derecho; (41) Tornillo c/ Alomada M10; (43) Arandela plana M10; (44) Tuerca ciega M10.

1. Coja el tubo caballete trasero (78) y posiciónelo en el caballete trasero de la maquina, como muestra la Fig.2, e introduzca los tornillos (41), coloque las arandelas planas (43), y las tuercas ciegas (44), apriete fuertemente.

2. Coja el tubo caballete delantero con ruedas (39) y con las ruedas hacia delante, como muestra la Fig.2, introduzca los tornillos (41), coloque las arandelas planas (43), y las tuercas ciegas (44) y apriete fuertemente.

3.- COLOCACIÓN DEL MANILLAR.-

Posicione el manillar (3) en la tija de manillar (7), Fig.3, apriete el pomo (6) con la arandela (5), seguido introduzca el tubo del manillar (7) por el agujero del tubo saliente del cuerpo principal (13) Fig.3, posiciónelo y apriete fuertemente el pomo (6) en sentido de las agujas del reloj.

A continuación pase el cable que sale del cuadro (13) a través del agujero situado en la parte central del manillar y conéctelo con el monitor (1). Atornille el monitor (1) al manillar (3) con los tornillos (2) incluidos con el monitor y coloque el tapón (4) en el agujero del manillar.

REGULACIÓN HORIZONTAL DEL MANILLAR.-

Posicione el manillar (3) a la distancia cómoda de realizar el ejercicio y apriete el pomo (6) fuertemente Fig.3. Manténgase dentro de las referencias.

REGULACIÓN VERTICAL DEL MANILLAR.-

Posicione el manillar (3) a la distancia cómoda de realizar el ejercicio sin salirse de las referencias de 0-6 y apriete el pomo (6) fuertemente Fig.3. Manténgase dentro de las referencias sin salirse de la marca "MIN INSERT".

4.- MONTAJE DEL SILLÍN.-

Introduzca la abrazadera del sillín (87) Fig.4, en el tubo horizontal de la tija (86) como muestra la Fig.4, coloque el sillín en posición y apriete las tuercas de la abrazadera fuertemente.

Seguido introduzca el tubo horizontal de la tija (86) por el agujero del tubo de tija (84) Fig.4, posiciónnelo y apriete el pomo (6) Fig.4.

Introduzca la tija (84) por el tubo del cuerpo principal (13) posiciónelo y fije la tija del sillín en su posición cómoda con el pomo de apriete (6) Fig.4 y apriete en sentido de las agujas del reloj.

REGULACIÓN DE LA ALTURA SILLÍN.-

Aflojando un poco el pomo de apriete (6) de tija en sentido contrario a las agujas del reloj Fig.4, cuando lo tenga a la altura adecuada para realizar el ejercicio.

Apriete fuertemente el pomo (6) en el sentido de las agujas del reloj. Manténgase dentro de las referencias sin salirse de la marca “MIN INSERT”.

REGULACIÓN HORIZONTAL DEL SILLÍN.-

Aflojando un poco el pomo de apriete (6) de tija en sentido contrario a las agujas del reloj Fig.4, cuando lo tenga a la medida adecuada para realizar el ejercicio, apriete fuertemente el pomo (6) en el sentido de las agujas del reloj.

Manténgase dentro de las referencias sin salirse de la marca "MIN INSERT".

5.- MONTAJE DE LOS PEDALES.-

Siga atentamente las instrucciones de montaje de los pedales, una colocación incorrecta podría dañar la rosca del pedal o de la biela.

La posición derecha e izquierda, habrán de tomarse montado el usuario en el sillín, en posición de hacer ejercicio.

El pedal derecho (60R), marcado con la letra (R), se enroscara en sentido de giro agujas del reloj, en la biela derecha, marcada con la letra (R). Apriete fuertemente, Fig.5.

El pedal izquierdo (60L), marcado con la letra (L), se enroscará en el sentido contrario a las agujas del reloj, en la biela izquierda, marcada con la letra (L). Apriete fuertemente, Fig.5.

H9120.- REGULACIÓN DE ESFUERZO.-

Para un control de esfuerzo regular de su ejercicio, este aparato dispone de un mando de tensión (74), colocado en el tubo del cuerpo principal (13) Fig.6A, que girándolo en el sentido de las agujas del reloj le irá dando distintas posiciones de resistencia.

Para aumentar la resistencia del pedaleo usted gire el mando de tensión (74), en sentido de las agujas del reloj (+), hasta conseguir que el esfuerzo de su ejercicio es el ideal para usted.

Para disminuir la resistencia del pedaleo, gire el mando de tensión (74), en sentido contrario a las agujas del reloj (-).

Importante:

El mando de tension (15) dispone de un sistema de frenado de emergencia, que apretando encima del mismo fuertemente, como se indica en la flecha de la Fig.6, se produce una frenada más repentina para el volante.

NIVELACIÓN.-

Una vez colocada la unidad en su lugar definitivo, para la realización del ejercicio, compruebe que el asentamiento en el suelo y su nivelación sean correctos. Esto se conseguirá roscando más o menos los pies regulables (47) como muestra la Fig.7.

La unidad está equipada con ruedas (14) Fig.8, lo que hace más sencillo su movimiento. Las ruedas que se encuentran en la parte delantera de su unidad, le facilitarán la maniobra de colocar su unidad en el emplazamiento escogido, levantando, ligeramente por la parte delantera y empujando, como muestra la Fig.8.

Guarde su máquina en un lugar seco con las menores variaciones de temperatura posible.

MANTENIMIENTO DE LA MÁQUINA.-

Por razones higiénicas es necesario que después de cada clase se limpie el manillar y el asiento con un spray de desinfección, así como eliminar el sudor del cuadro de la bicicleta.

MANTENIMIENTO, 100 HORAS.- 1. APRIETE PEDALES.

Aunque los pedales van montados, el pedal derecho (marcado con una R) se monta atornillando en el sentido de las agujas del reloj, y el pedal izquierdo (marcado con una L), en el sentido contrario.

Mantenimiento:

- Revisar la tensión de ajuste del pedal a la cala regulando el tornillo de ajuste mediante una llave Allen de 3mm.

- Aplicar un poco de aceite en la punta

de contacto de la cala con el pedal para facilitar el encaje.

2. REVISIÓN, POMOS DE APRIETE.-

Los 4 pomos de apriete que dispone la unidad se deberán aflojar y rociar con un spray de engrase con el objeto de garantizar la movilidad de los mismos.

Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T). Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).

BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO.
