GEBRUIKSAANWIJZING i.Air Mag HIIT BH FITNESS

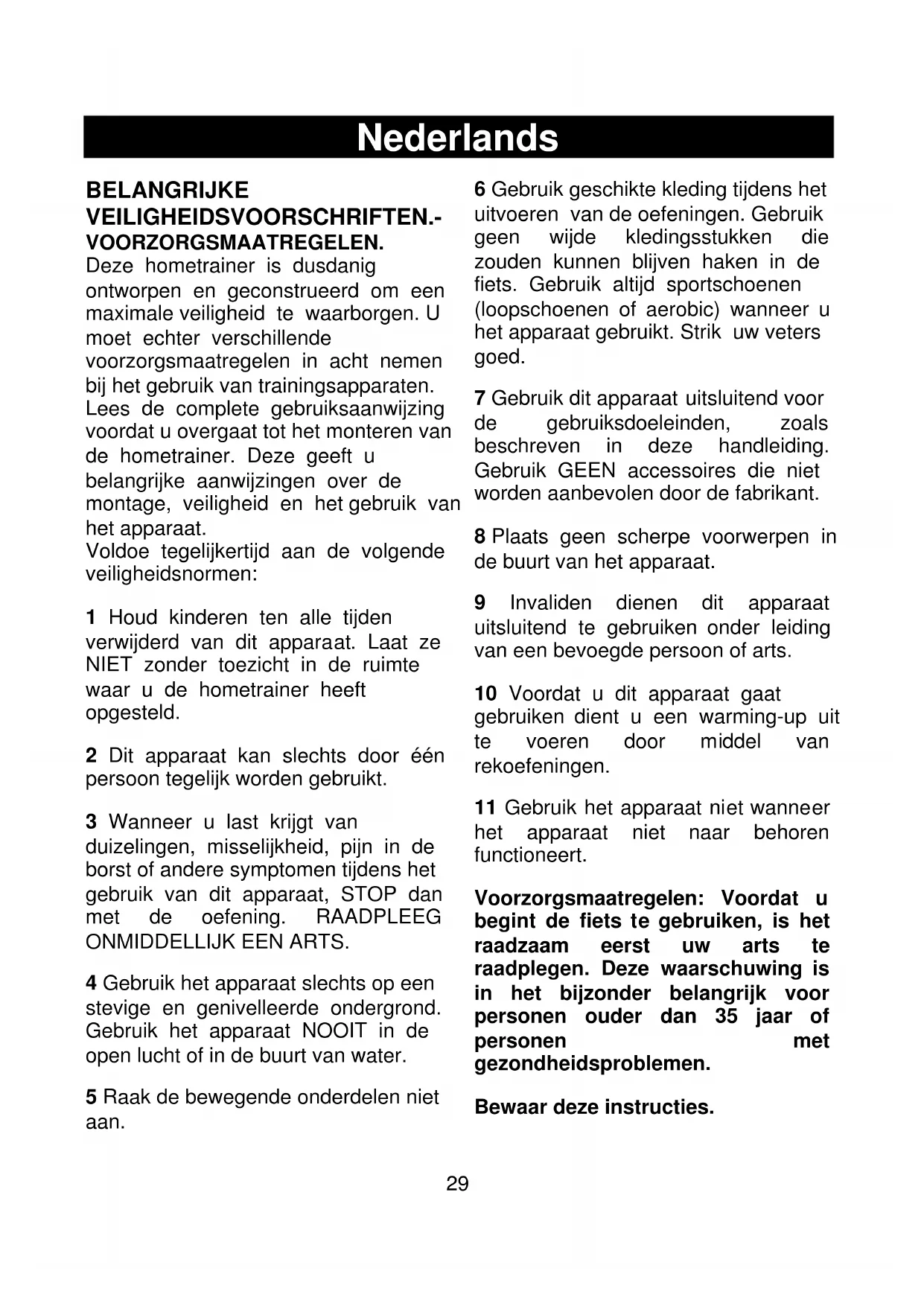

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale veiligheid te waarborgen. U moet echter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Deze geeft u belangrijke aanwijzingen over de montage, veiligheid en het gebruik van het apparaat.

Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door één persoon tegelijk worden gebruikt.
3 Wanneer u last krijgt van duizelingen, misselijkheid, pijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen niet aan.

6 Gebruik geschikte kleding tijdens het uitvoeren van de oefeningen. Gebruik geen wijde kledingsstukken die zouden kunnen blijven haken in de fiets. Gebruik altijd sportschoenen (loopschoenen of aerobic) wanneer u het apparaat gebruikt. Strik uw veters goed.
7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreven in deze handleiding. Gebruik GEEN accessoires die niet worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparaat.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefeningen.
11 Gebruik het apparaat niet wanneer het apparaat niet naar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35 jaar of personen met gezondheidsproblemen.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

1 Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. De gebruiker dient niet zwaarder te zijn dan 150 Kg.
2 Ouders en andere personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieuwsgierig zijn en dat dit tot gevaarlijke situaties en gedrag kan leiden. Dit apparaat mag onder geen beding als speelgoed gebruikt worden.
3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geïnformeerd zijn over de benodigde voorzorgsmaatregelen.

MONTAGE INSTRUCTIES.-

Tijdens de montage wordt de hulp van een tweede persoon aangeraden.

Haal het apparaat uit de verpakking en controleer of alle onderdelen aanwezig zijn Fig.1.

(13) Centrale frame; (3) Stuur; (1) Monitor; (5) Platte ring M10; (7) Stuurbuis; (84) Zadelpen; (86) Horizontale zadelbuis; (87) Zadel; (78) Voetstuk achter met in hoogte verstelbare pootjes; (39) Voetstuk voor met wieltjes; (60L) Linker pedaal; (60R) Rechter pedaal; (44) Schroef M10 met afgeronde kop; (43) Platte ring M10; (41) Dopmoer M10.

1. Neem het voetstuk achter (78), en plaats dit aan de steun aan de achterkant van het apparaat zoals wordt getoond in Fig.2, plaats de schroeven (44), de platte ringen (43) en de dopmoeren (41) en draai stevig aan.

2. Plaats het voetstuk voor met wieltjes (39), met de wielen naar voren gericht en zorg daarbij dat de rode punten samenvallen, zoals wordt getoond in Fig.2, plaats de schroeven (44), de platte ringen (43) en de dopmoeren (41) en draai stevig aan.

Plaats het stuur (3) in de stuurbuis (7), Fig.3, draai de instelknop (6) met (5) Platte ring vast. Vervolgens brengt u de stuurbuis (7) in de uitstekende buis van het centrale frame (13) Fig.3, zet deze in de goede stand en draait de instelknop (6) stevig vast, richting de wijzers van de klok.

Laat vervolgens lagere monitorkabel door het gat op het stuur (3), en sluit deze aan op te volgen (1). Bevestig toezicht op het stuur (3) met schroeven (2) die voorgemonteerd aan de achterkant van de monitor en zijn dan fit plug (4) op het gat op het stuur (3).

HORIZONTALE AFSTELLING VAN HET STUUR.-

Zet het stuur (3) op de gewenste afstand voor het uitvoeren van de oefeningen zonder het MIN INSERT referentiepunt te overschrijden en draai de instelknop (6) stevig vast Fig.3. Verblijf binnen de verwijzing.

VERTICALE AFSTELLING VAN HET STUUR.-

Zet het stuur (3) op de gewenste afstand voor het uitvoeren van de oefeningen zonder het MIN INSERT referentiepunt te overschrijden en draai de instelknop (6) stevig vast Fig.3. Verblijf binnen de verwijzing.

Plaats de klamp van het zadel (87) Fig.4 aan de horizontales zadelpen (84) zoals wordt getoond in Fig.4, plaats het zadel op zijn plaats en draai de schroeven van de klamp stevig aan.

Plaats de zadelpen (84) in de buis van het centrale frame (13), zet deze in een comfortabele stand en draai de instelknop (6) van de zadelpen kloksgewijs vast Fig.4.

AFSTELLEN VAN DE HOOGTE VAN HET ZADEL.-

Draai de instelknop (6) van de zadelpen een beetje los (tegen de wijzers van de klok in) Fig.4 en wanneer deze op de gewenste hoogte staat draait u de instelknop (6) stevig vast (kloksgewijs).

Verblijf binnen de verwijzing zonder uittredende het merk MIN INSERT.

HORIZONTALE AFSTELLING VAN HET ZADEL.-

Draai de instelknop (6) van de zadelpen tegen de wijzers van de klok los Fig.4 en wanneer deze op de juiste stand voor het uitvoeren van de oefening staat, draait u de instelknop (6) stevig, kloksgewijs, vast.

Verblijf binnen de verwijzing zonder uittredende het merk MIN INSERT.

Volg de montage-instructies voor de pedalen nauwgezet. Wanneer dezen niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts (60R) en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet Het rechterpedaal, aangegeven door de letter (R) wordt aan de rechter crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.5. Het linkerpedaal (60L), aangegeven door de letter (L) wordt aan de linker crank, aangegeven door de letter (L), tegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.5.

Om de inspanning tijdens de oefeningen te regelen, is dit apparaat voorzien van een weerstandsregelaar (74), die zich bevindt aan de buis van het centrale frame (13) Fig.6A. Door deze in de richting van de wijzers van de klok te draaien verkrijgt u verschillende weerstandsinstellingen.

Om de spanning op de pedaalslag te verhogen draait u de weerstandsregelaar (74) kloksgewijs (+), tot dat u de voor u gewenste inspanning tijdens de oefening heeft bereikt.

Om de spanning op de pedaalslag te verlagen draait u de weerstandsregelaar (74) tegen de wijzers van klok (-), Tijdens het uitvoeren van de oefening wordt het vliegwiel, door het effect van het afremmen, warm.

Belangrijk:

Deze weerstandsregelaar (15) beschikt over een noodrem die, wanneer men hierop hard drukt (zoals door de pijl van Fig.6 wordt aangegeven), een directere remming op het wiel tot gevolg heeft.

NIVELLERING.-

Controleer, wanneer u de eenheid op zijn definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kunt u regelen door de nivelleringspootjes (47) meer of minder uit te schroeven, zoals wordt getoond in Fig.7.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (40) Fig.8, wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats te plaatsen door de voorkant iets te laten overhellen en te duwen, zoals wordt getoond in Fig.8. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

ONDERHOUD VAN HET TOESTEL.-

Maak na elke sessie het stuur en het zadel een desinfecterende spray schoon, veeg ook zweet dat eventueel op het frame zit schoon.

ONDERHOUD NA ELKE 100 GEBRUIKSUREN.-

1. PEDALEN VASTDRAAIEN.

Hoewel de pedalen al zijn gemonteerd, geven we toch nog even mee dat de rechterpedaal (met een R aangegeven) wordt gemonteerd door in de zin van de wijzers van de klok te draaien, de linkerpedaal (met een L aangegeven) wordt in tegengestelde richting vastgedraaid.

Onderhoud:

-Reviseer de spanning van de pedaal en de beugel door de regelschroef af te stellen met een Allen-sleutel van 3 mm. -Breng wat smeerolie op het aanhechtingspunt van de beugel met de pedaal aan.

2. REVISIE VAN DE SPANKNOPPEN.

De 3 spanknoppen op het toestel dienen te worden losgedraaid en mete en smeerspray worden bespoten zodat ze niet vast komen te zitten.

Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding).

BH HOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIE ZONDER VOORAFGAAND BERICHT TE VERANDEREN.

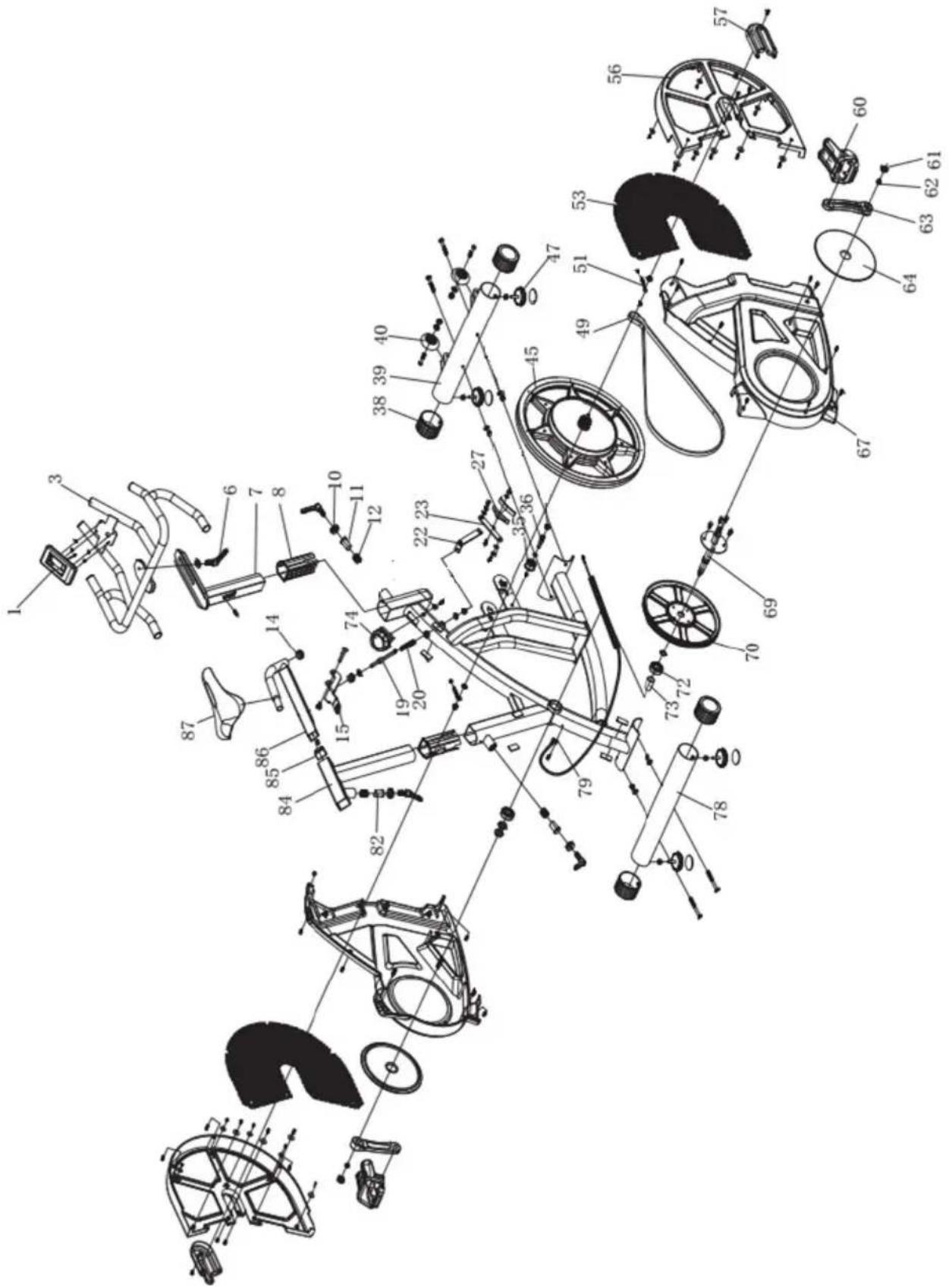

H9120

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:
H9162001 1

No	Code No Code	No Code
1	H9162001 38 H	91200 38 64 H9120064
3	H9120003 39 H	91200 39 67R		H9120067R
6	H9120006 40 H	91200 40 67L		H9120067L
7	H9120007 45 H	91200 45 69 H9120069
8	H9120008 47 H	91200 47 70 H9120070
10	H9120010 49 H9120049 72 H9120072
11	H9120011 51 H9120051 73 H9120073
12	H9120012 53 H9120053 74 H9120074
14	H9120014 56R	H9120056R	78	H9120078
15	H9120015	56L H9120056L	79	H9120079
19	H9120019 57R	H9120057R	82	H9120082
20	H9120020	57L H9120057L	83	H9120083
22	H9120022 60 H9120060 84 H9120084
23	H9120023 61 H9120061 85 H9120085
27	H9120027 62 H9120062 86 H9120086
35	H9120035 63R	H9120063R	87	H9120087
36	H9120036	63L H9120063L

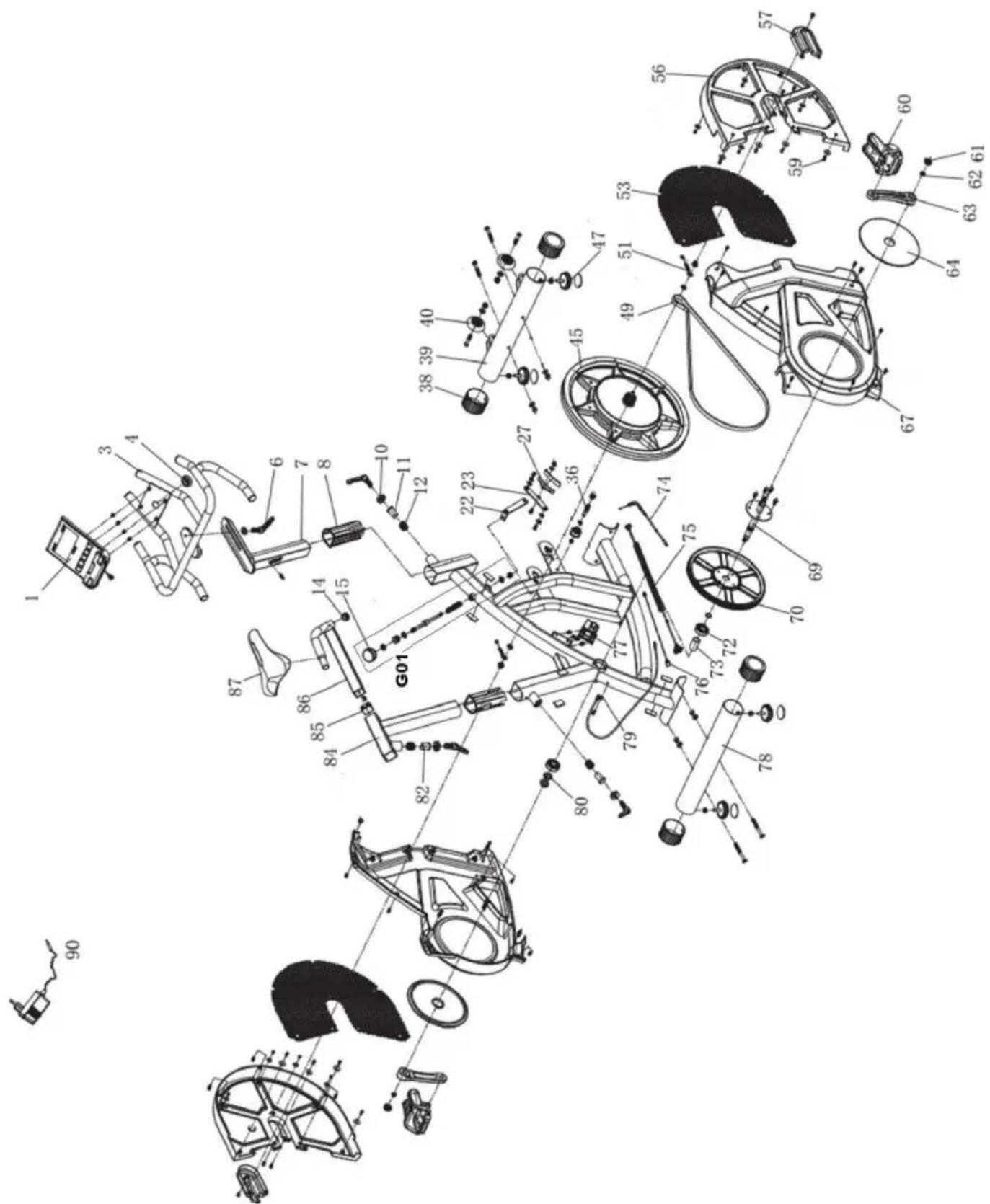

H9122i

Bestellen van vervangingsonderdelen: Geef het deel code en de hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:
H9162001 1

No	Code No Code	No Code
1	0190465 40 H9	120040 69 H91200	69
3	H9122003 45 H	9122045 70 H91200	070
4	H9122004 47 H	9120047 72 H91200	072
6	H9120006 49 H	9120049 73 H91200	073
7	H9120007 51 H	9120051 74 H91200	2074
8	H9120008 53 H	9120053 75		0190157
10	H9120010 56R	H9120056R	76	0190160
11	H9120011 56L H9	120056L	77	0190154
12	H9120012 57R	H9120057R	78	H9120078
14	H9120014 57L H9	120057L	79	0190159
15	H9122015 60 H9	20060 82 H9	120082
22	H9120022 61 H9	20061 83 H9	122083
23	H9120023 62 H9	20062 84 H9	120084
27	H9120027 63R	H9120063R	85	H9120085
35	H9120035 63L H9	120063L	86	H9120086
36	H9120036 64 H9	20064 87 H9	120087
38	H9120038 67R	H9122067R	90	0190174
39	H9120039 67L H9	122067L

CE

Español	Por medio de la presente Exercycle S.L. declara que este producto cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de las Directivas 2009/125/CE, 2011/65/CE, 2014/30/CE y 2014/35/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with the essential requirements and other relevant provisions of Directives 2005/32/EC, 2011/65/EC, 2014/30/EC and 2014/35/EC.
Français	Par la présente Exercycle S.L déclare que cette appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2009/125/CE, 2011/65/CE, 2014/30/CE et 2014/35/CE.
Deutsch	Hiermit erklärt Exercycle S.L, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2009/125/EG, 2011/65/EG, 2014/30/EG und 2014/35/EG befindet.
Português	Exercycle S.L. declara que este producto está conforme com os requisitos essenciais e outras disposições das Directivas 2009/125/CE, 2011/65/CE, 2014/30/CE e 2014/35/CE.
Italiano	Con la presente Exercycle S.L. dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite delle direttive 2009/125/CE, 2011/65/CE, 2014/30/CE e 2014/35/CE.
Nederlands	Hierbij verklaart Exercycle S.L. dat het produkt in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijnen 2009/125/EG, 2011/65/EG, 2014/30/EG en 2014/35/EG.
