| Tipo de producto | Receptor GPS Bluetooth |
| Marca | TOMTOM |
| Modelo | NAVIGATOR 5 |
| Dimensiones | 87,8 x 43 x 15,1 mm |
| Peso | 68 g |
| Batería | Celda integrada de iones de litio 1 200 mAh |
| Autonomía | 10 horas en condiciones normales |
| Tiempo de carga | Menos de 4 horas |
| Tensión | 4,75 V a 6 V |
| Tecnología GPS | SiRF Star III |
| Frecuencia GPS | L1, 1575,42 MHz |
| Canales GPS | 20 canales «todos visibles» |
| Bluetooth | Clase II versión 1.2 |
| Código PIN Bluetooth por defecto | 0000 |
| Índice de protección | IP54 |
| Temperatura de uso | -10 a +60°C |
| Temperatura de almacenamiento | -20 a +70°C |
| Humedad | Hasta 75 % sin condensación |
| Indicadores | Indicador GPS (verde fijo luego intermitente), indicador de carga (rojo/naranja) |
| Funciones principales | Conexión Bluetooth, recepción GPS, transmisión NMEA |
| Mantenimiento | Limpiar con un paño seco, no sumergir |
| Seguridad | No usar en un entorno explosivo |
| Piezas de repuesto | No disponibles, aparato no reparable por el usuario |
Preguntas frecuentes - NAVIGATOR 5 TOMTOM
Preguntas de los usuarios sobre NAVIGATOR 5 TOMTOM
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aplicación de navegación en formato PDF gratis! Encuentra tus instrucciones NAVIGATOR 5 - TOMTOM y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NAVIGATOR 5 de la marca TOMTOM.

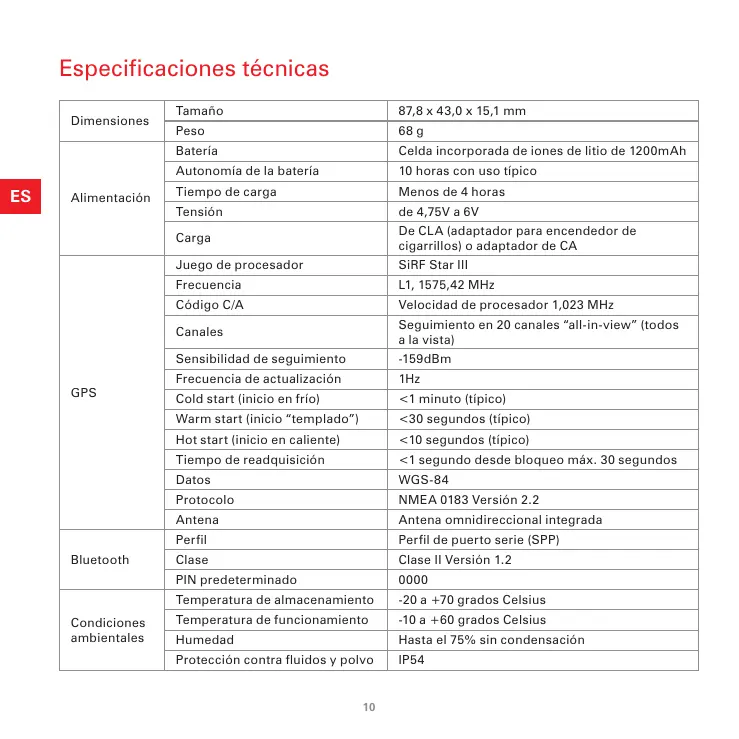

MANUAL DE USUARIO NAVIGATOR 5 TOMTOM
| Dimensiones | Tamaño | 87,8 x 43,0 x 15,1 mm |
| Peso | 68 g | |
| Alimentación | Batería | Celda incorpORA de iones de litio de 1200mAh |
| Autonomía de la batería | 10 horas con uso típico | |
| Tiempo de carga | Menos de 4 horas | |
| Tensión | de 4,75V a 6V | |
| Carga | De CLA (adaptador para encendedor de cigarrillos) o adaptador de CA | |
| GPS | Juego de procesador | SiRF Star III |
| Frecuencia | L1, 1575,42 MHz | |
| Código C/A | Velocidad de procesador 1,023 MHz | |
| Canales | Seguimiento en 20 canales "all-in-view" (todos a la vista) | |
| Sensibilidad de seguimiento | -159dBm | |
| Frecuencia deactualización | 1Hz | |
| Cold start (inicio en frío) | <1 minuto (típico) | |
| Warm start (inicio "templado") | <30segundos (típico) | |
| Hot start (inicio en caliente) | <10segundos (típico) | |
| Tiempo de readquisienda | <1 segundo desde bloqueo máximo. 30segundos | |
| Datas | WGS-84 | |
| Protocolo | NMEA 0183 Verónica 2.2 | |
| Antena | Antena omnidirecciónal integrada | |
| Bluetooth | Perfil | Perfil de puerto série (SPP) |
| Clase | Clase II Verónica 1.2 | |
| PIN predeterminado | 0000 | |
| Condiezonas ambientales | Temperatura de almacenimiento | -20 a +70 grados Celsius |
| Temperatura de funcionaimiento | -10 a +60 grados Celsius | |
| Humedad | Hasta el 75% sin condensacion | |
| Protección contra fluidos y polvo | IP54 |
TomTom GPS receiver
a Fuente de alimentación
b Botón de activación/ desactivación
c Indicador de GPS
d Indicador de energia
Encendidoyapagado
Para encender el receptor, mantenga pulsado el botón de alimentación durante aproximamente unsegundo.
Para apagar el receptor, pulse el botón de alimentación durante unsegundo.
Indicador de GPS
Cuando está encendido, el indicator de GPS se ilumina en color verde. Una vez que el receptor de GPS haya determinado su positions ("disponga de un ajuste"), el indicator comenzará a parpadear continuamente.
Indicator de energia
Si es preciso cargar el receptor de GPS, el indicator de carga permanecerá en color rojo.
Cuando la bateria interna se está cargando, el indicator cambiará a naranja.
Instalación
Establecimiento de una connexion con el PDA o smartphone
Asegúrese de que el receptor TomTom Wireless GPS está encendido. Al partir la aplicación TomTom NAVIGATOR 5 o TomTom MOBILE 5, se establearce automatistically una connexión con el receptor TomTom Wireless GPS Mk II. Sidea el GPS encendido y no lo-connecta al dispositivo, se apagará automatistically en 5 Minutes para ahorrar batería.
Consulte las instrucciones de configuración de la connexion Bluetooth que figuran en la documentación del PDA, teléfono inteligente u ordenador portátil. Deberá建立起 una红线 de puerto série entre el receptor de GPS y el dispositivo que utilise. El receptor de GPS se identificará en el dispositivo como "TomTom Wireless GPS MkII" y su postal GPS saldrá por su puerto série GPS ("GPS serial output"). Para mayor comodidad, create un enlace Bluetooth entre el dispositivo y el receptor de GPS. El número de emparejamento es 0000. Consulte la información para configuración de dispositivos típecíficos en las páginas de soporte de www.tomtom.com.
Una vez establecida la connexion Bluetooth, deben modifier las propiedades del software en el PDA,telefon integiente uordenador portafil para usar la senal GPS procedente del receptor de GPS.Consulta la documentacion del disposito y el software.Elija el protocolo NMEA.
Manténgalo pulsado el botón de alimentación tres segundos para reiniciarlo.
Montaje
El receptor TomTom Wireless GPS pueda usarse@msteads esencntra en un bolillo o un bolso. Cuando lo use en el coche, asegürese de que lo situá correctamente para lograr una��acion optima de la senal de GPS y que no se mueva. Puede asegurar de que el receptor de GPS obtiene una senal de GPS correcta probandolo,msteads está parado con su PDA o smartphone. Tenga en Counseling que manyos vehículos modernos disponen de un dispositivo de refraccion terymica integrado en el parabrasas que impide la��acion correcta si el receptor de GPS se situa en el salpicadero. Si Tiene problemas para Obtener una senal de GPS, pruebe a colocar el receptor TomTom Wireless GPS bajo del cristal de la ventana posterior.
Carga
Para cargar la bateria en el automóvil, introduzca el conector de 5 V del adaptor para encendedor de cigarrillos en el conector hembra de 5 V situado en la parte posterior del receptor.
1 Conector de CLA
(adaptador para encendedor de cigarrillos)
2 Conector para receptor de GPS
Cargador de CA
Utilice el cargador de CA para cargar el receptor de GPS en casa. Puede modifier el adaptor del conductor de CA para que se ajuste al punto de su fuente de alimentacion local.
A Conector para receptor de GPS
B Conector de CA
Adaptador para EE.UU.
D Adaptador para Australia
E Adaptador para el Reino Unido
F Adaptador para el resto de Europa
Carga
Durante la energia, el indicator de energia se enciderá en color naranja. Cuando finalice la energia, se apagará el indicator naranja.
Technische Daten
Este equipo cumple con los requisitos esenciales de la Directiva 99/5/EC de la EU (declaracion disponible en www. totom.com).
De conformidad con la Directiva 2002/96/CE de la UE sobre residuos de aparatos electricos y electrónicos (RAEE), este producto electrico no可以选择arsecharse con el resto de residuos no clasificados. Deshagase de este producto devolviéndolo al punto de vente o a un punto de recogida municipal para su reciclaje. Si眼看 más información, visite www.tomtom.com
