MANUALE UTENTE NAVIGATOR 5 TOMTOM

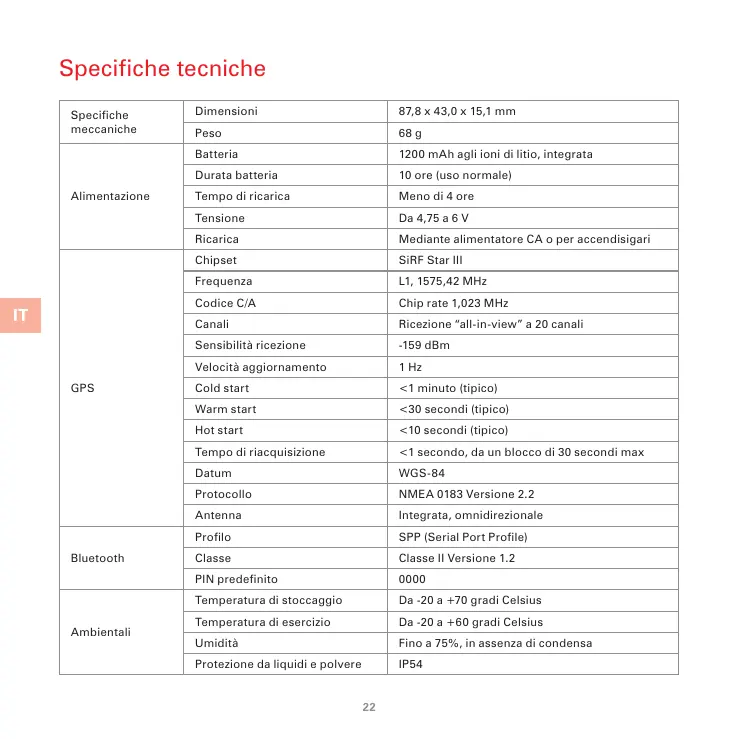

Specifiche tecniche Specifiche meccaniche Alimentazione

GPS Bluetooth Ambientali Dimensioni 87,8 x 43,0 x 15,1 mm Peso 68 g Batteria 1200 mAh agli ioni di litio, integrata Durata batteria 10 ore (uso normale) Tempo di ricarica Meno di 4 ore Tensione Da 4,75 a 6 V Ricarica Mediante alimentatore CA o per accendisigari Chipset SiRF Star III Frequenza L1, 1575,42 MHz Codice C/A Chip rate 1,023 MHz Canali Ricezione “all-in-view” a 20 canali Sensibilità ricezione -159 dBm Velocità aggiornamento 1 Hz Cold start <1 minuto (tipico) Warm start <30 secondi (tipico) Hot start <10 secondi (tipico) Tempo di riacquisizione <1 secondo, da un blocco di 30 secondi max Datum WGS-84 Protocollo NMEA 0183 Versione 2.2 Antenna Integrata, omnidirezionale Profilo SPP (Serial Port Profile) Classe Classe II Versione 1.2 PIN predefinito

Temperatura di stoccaggio Da -20 a +70 gradi Celsius Temperatura di esercizio Da -20 a +60 gradi Celsius Umidità Fino a 75%, in assenza di condensa Protezione da liquidi e polvere IP54

TomTom GPS receiver a Alimentazione b Pulsante di c Indicatore GPS accensione/ spegnimento d Indicatore di carica

Accensione e spegnimento Per accendere il ricevitore GPS, tenere premuto il pulsante di accensione/spegnimento per un secondo. Per spegnere il ricevitore GPS, tenere premuto il pulsante di accensione/spegnimento per un secondo. Indicatore GPS Quando il ricevitore è acceso, l’indicatore GPS presenta una spia verde; dopo che il ricevitore ha rilevato la posizione mediante il segnale GPS, l’indicatore lampeggerà continuamente. Indicatore di ricarica Se il ricevitore GPS deve essere ricaricato, l’indicatore di carica appare rosso. Durante la ricarica della batteria interna, l’indicatore diventa arancione.

Installazione Come stabilire una connessione con un PDA o uno smartphone Accertarsi che il ricevitore TomTom Wireless GPS sia acceso. Quando si apre l’applicazione TomTom NAVIGATOR 5 o TomTom MOBILE 5, la connessione al ricevitore avviene automaticamente. Se il GPS viene lasciato acceso e non viene connesso al dispositivo, si spegne automaticamente dopo 5 minuti per risparmiare la carica della batteria.

Vedere le istruzioni per l’impostazione della connessione Bluetooth nella documentazione fornita con il PDA, lo smartphone o il computer portatile. È necessario creare una connessione Porta seriale fra il ricevitore GPS e il dispositivo. Il ricevitore GPS sarà visibile al dispositivo come “TomTom Wireless GPS” e il suo segnale GPS verrà trasmesso sulla sua “Uscita seriale GPS”. Per facilità d’uso, si consiglia di creare una connessione Bluetooth tra il dispositivo e il ricevitore GPS; il codice di pairing è 0000. Verificare i dettagli relativi all’impostazione dei singoli dispositivi nelle pagine dell’assistenza sul sito www.tomtom.com. Dopo aver impostato la connessione Bluetooth, sarà necessario modificare le proprietà del software sul PDA, lo smartphone o il computer portatile in modo da poter utilizzare il segnale GPS del ricevitore. Vedere la documentazione del dispositivo e del software. Selezionare il protocollo NMEA. Tenere premuto il pulsante di accensione/spegnimento per 3 secondi per eseguire la reimpostazione. Montaggio Il ricevitore TomTom Wireless GPS può essere tenuto (e utilizzato) in tasca o in borsa. Quando viene utilizzato all’interno di un veicolo, accertarsi che sia posizionato correttamente per una ricezione ottimale del segnale GPS, e che non si sposti. Per verificare la ricezione del segnale GPS, testare il ricevitore da fermi mediante PDA o smartphone. Alcuni dei modelli d’auto più recenti hanno parabrezza dotati di schermi riflettenti che possono impedire una corretta ricezione del segnale GPS se il ricevitore viene posto sul cruscotto. Nel caso di problemi di ricezione del segnale GPS, provare a posizionare il ricevitore sotto il lunotto.

Ricarica Per eseguire la ricarica sul veicolo, introdurre il connettore da 5 V dell’adattatore per accendisigari nella presa da 5 V sul retro del ricevitore. 1 Connettore adattatore per accendisigari 2 Connettore ricevitore GPS Caricatore CA

Usare il caricatore CA per caricare il ricevitore GPS a casa. È possibile cambiare l’adattatore del connettore CA per adattarlo all’alimentazione locale. A Connettore ricevitore GPS B Connettore CA C Adattatore per gli Stati Uniti D Adattatore per Australia E Adattatore per il Regno Unito F Adattatore per il resto dell’Europa Ricarica Durante la ricarica, il relativo indicatore situato sul lato del ricevitore diventa arancione; a ricarica completata, la spia arancione si spegne.
