MANUAL DE USUARIO EXTNSET4 THERMADOR

Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.

PRECAUCIÓN

Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.

NOTA: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.

Nota: Esto lo alerta sobre información y/o consejos importantes.

Este electrodoméstico de THERMADOR ^® está hecho por BSH Home Appliances Corporation 1901 Main Street, Suite 600 Irvine, CA 92614

¿Preguntas? 1-800-735-4328 www.thermador.com

¡Esperamos oír de usted!

Seguridad

⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA Y GUARDE ESTAS INSTRUCCIONES

INSTALADOR: Deje esas instrucciones de instalación junto con el aparato para el propietario. Muestre al propietario la ubicación del disyuntor o del fusible. Márquela para recordarla más fácilmente.

PROPIETARIO: Guarde estas instrucciones para futuras referencias.

ADVERTENCIA

El hecho de no seguir atentamente las instrucciones de este manual puede provocar un incendio o una descarga eléctrica que puede causar daños a la propiedad o lesiones a personas.

ADVERTENCIA

Corte la alimentación eléctrica y bloquee el panel del disyuntor antes de instalar el cableado de este aparato. Antes de proceder al mantenimiento del aparato, déjelo enfriar una vez haya cortado la alimentación.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DE DESCARGA ELÉCTRICA Y DE LESIONES, SIGA LAS SIGUIENTES INSTRUCCIONES:

• Sólo use este aparato de la manera prevista por el fabricante, Si tiene preguntas, póngase en contacto con atención al cliente de THERMADOR en el número de teléfono que aparece en la contraportada de este manual.
• Antes de limpiar o de proceder al mantenimiento del aparato, corte la alimentación eléctrica en el panel y bloquee el dispositivo de desconexión para evitar que se vuelva a encender la alimentación eléctrica por error. Si el dispositivo de corte de electricidad no se puede bloquear, ponga una advertencia (como una etiqueta) fácilmente visible en el disyuntor.

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA

• No quite la clavija de toma de tierra.
• No use un alargador eléctrico.
• Una toma de tierra inadecuada para el aparato puede aumentar los riesgos de descarga eléctrica.
• El hecho de no seguir las instrucciones de este manual puede causar la muerte o provocar un incendio o una descarga eléctrica.

⚠ INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA Y GUARDE ESTAS INSTRUCCIONES

Advertencia en virtud de la Proposición 65:

Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California:

ADVERTENCIA EN VIRTUD DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA:

ADVERTENCIA

Cáncer y daño reproductivo - www.P65Warnings.ca.gov

NO se admite el uso de cables de extensión múltiples (EXTNCB25W).

Debe realizarse una toma de tierra para este aparato. En el caso de un cortocircuito, la toma de tierra reduce los riesgos de descarga eléctrica proporcionando a la corriente eléctrica una vía de escape a través de un cable.

Asegúrese de que un técnico cualificado instale su aparato y realice la toma de tierra de forma correcta.

Si lo exige el Código nacional de la electricidad (o el Código canadiense de la electricidad, este aparato se debe instalar en un circuito de derivación separado.

Para reducir los riesgos de incendio o de descarga eléctrica, sólo use este aparato con un tablero de control de semiconductores.

La instalación, la posición de la manguera, las conexiones eléctricas y la toma de tierra deben estar conformes a todos los códigos vigentes. Incumbe al dueño y al instalador establecer si exigencias adicionales o códigos locales u otros se aplican a la instalación específica.

No se aprueba el uso de varios cables alargadores.

Nunca modifique el montaje del aparato, de la manguera o de los conectores. Asegúrese de volver a poner en su sitio todos los paneles y otros elementos que haya podido quitar durante la instalación. Consulte los manuales de instalación de la campana o del ventilador.

PRECAUCIÓN

Sólo para ventilación general. No use este aparato para evacuar gases o materiales explosivos o peligrosos. Para reducir el riesgo de incendio, sólo use conductos metálicos.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DE DESCARGA ELÉCTRICA O DE LESIÓN, SIGA LAS SIGUIENTES INSTRUCCIONES:

- Los trabajos de instalación y de cableado eléctrico deben de llevarse a cabo por una persona cualificada conforme a las estipulaciones de todas las normas y regulaciones vigentes, incluso las normas de construcción clasificadas como resistentes al fuego.

- Para evitar contracorrientes, se requiere una cierta cantidad de aire para la combustión y la evacuación de los gases por el tiro del aparato de combustión. Siga las indicaciones de calentamiento del fabricante del aparato y las normas de seguridad, como las publicadas por la National Fire Protection Association (NFPA), la Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las autoridades locales.

- UTILICE SÓLO CONDUCTOS METÁLICOS.

- Los ventiladores con conductos siempre deben extraer el aire hacia afuera. No extraiga el aire hacia los espacios entre las paredes, el techo, el ático, los vacíos sanitarios o el garaje.

- Cuando corte o perfore una pared o un techo, asegúrese de no dañar el cableado eléctrico o cualquier otra instalación técnica que pueda estar oculta.

PRECAUCIÓN

Etiquetar todos los cables antes de la desconexión al dar mantenimiento. Los errores en el cableado pueden ocasionar un funcionamiento inadecuado y peligroso. Verificar el funcionamiento correcto después del mantenimiento.

PRECAUCIÓN

Al utilizar el arnés pigtail para conectarlo a una campana o ventilador, asegurarse de consultar el diagrama de cableado de la campana o del ventilador que se está conectando al arnés pigtail. El código de colores del diagrama de cableado puede no ser el mismo.

Instrucciones de instalación

Antes de empezar

El kit adaptador EXTNSET4 se utiliza para conexiones al cablear ventiladores Thermador a productos que no sean las campanas de la serie Thermador Professional con el cable de extensión EXTNCB25W de 25 pies.

IMPORTANTE: cortar un conector del aparato o del kit del cable de extensión anulará la garantía.

NOTA: consultar las instrucciones de instalación del fabricante de la campana o del ventilador.

Piezas incluidas

• Adaptador n.° 1 – N.° material 9001242198
• Arnés pigtail n.° 1 – N.° material 8001090211, n.° SVC. 00750108
• Arnés pigtail n.° 2 - N.° material 8001090212
• Diagrama de cableado

*Consultar el diagrama de cableado del ventilador para obtener información sobre las conexiones.

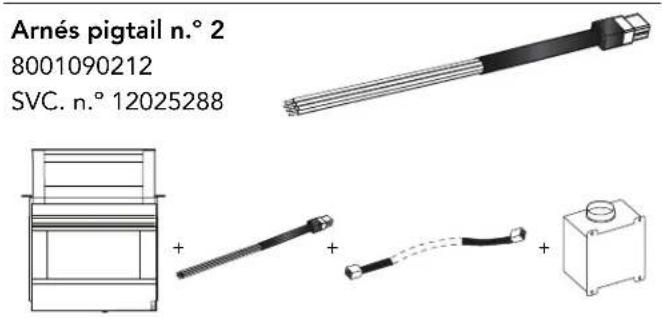

Arnés pigtail n.° 2 8001090212 SVC. n.° 12025288

Campana	Cable de extension de 25 pies	Vent.
Other*	EXTNCB25W VTI610W
HDD80050UC		VTI1010W
HDD86050UC		VTR630W
UCVM30RS		VTR1030W
UCVM36RS
UCVP36RS

*Consultar el diagrama de cableado de la campana para obtener información sobre las conexiones.

Instalación del adaptador

Conexión del cable de extensión y adaptador a la campana

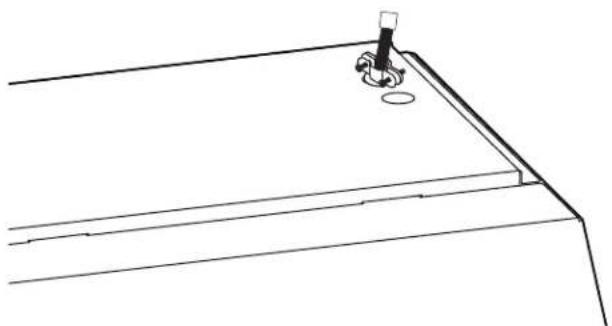

1. Pasar el arnés de la campana a través del agujero pasacables de la misma. Asegurar con un dispositivo antitensión de 3/4" (19 mm).

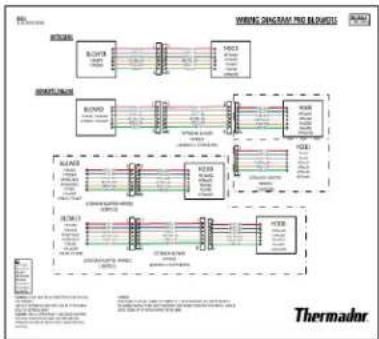

1. Seguir el diagrama de cableado para obtener instrucciones completas.
