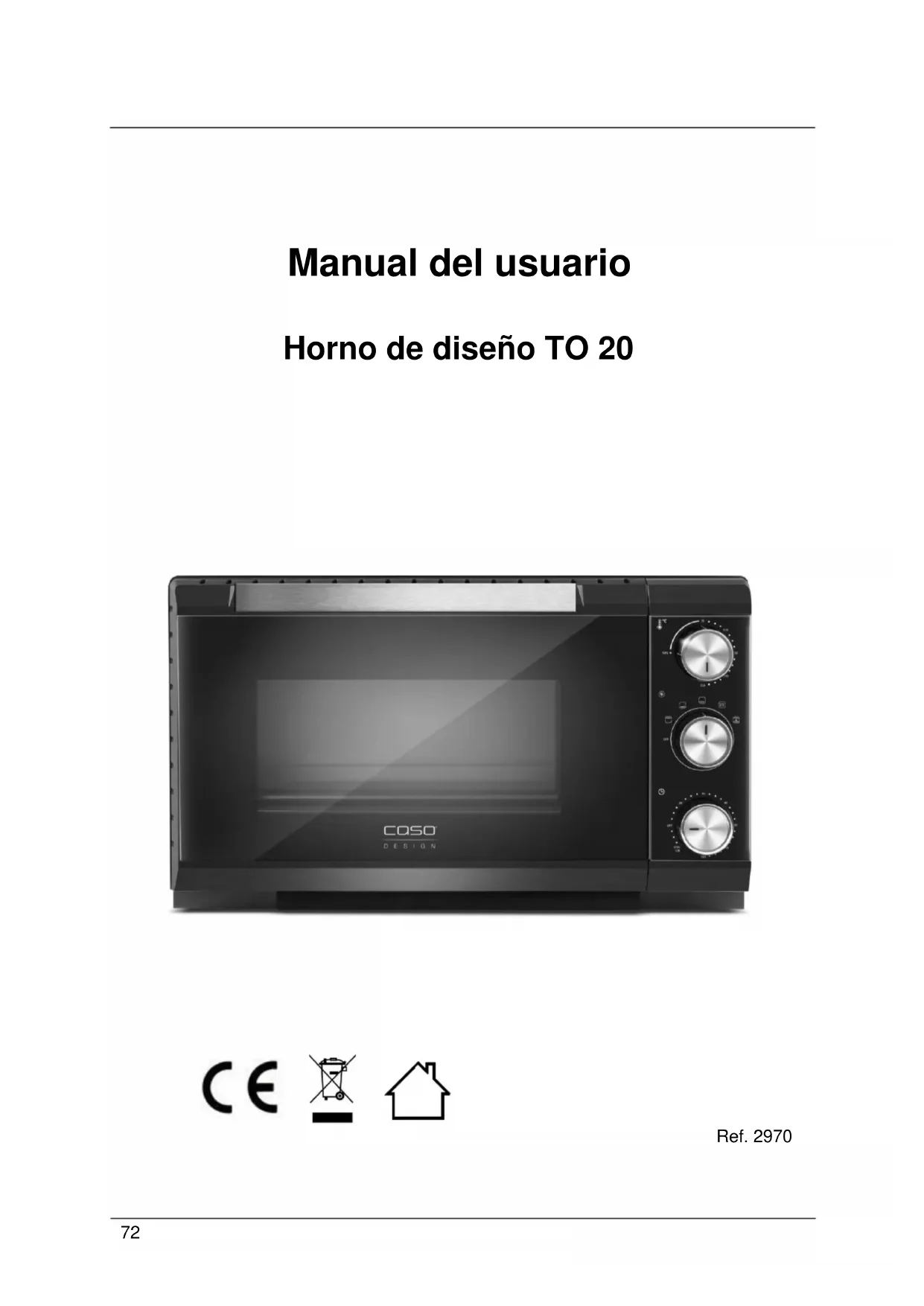

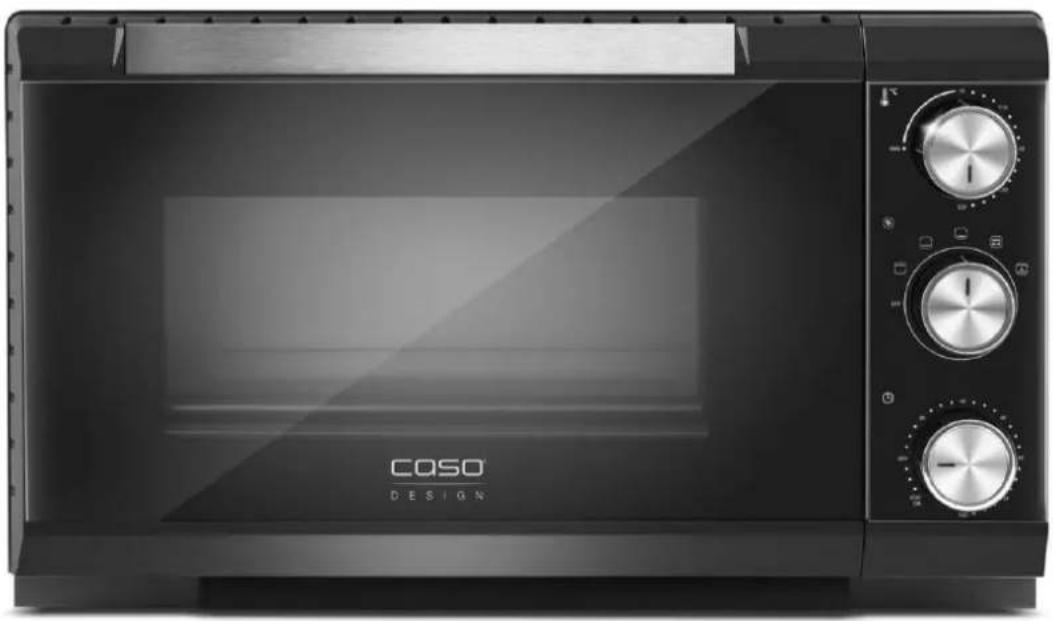

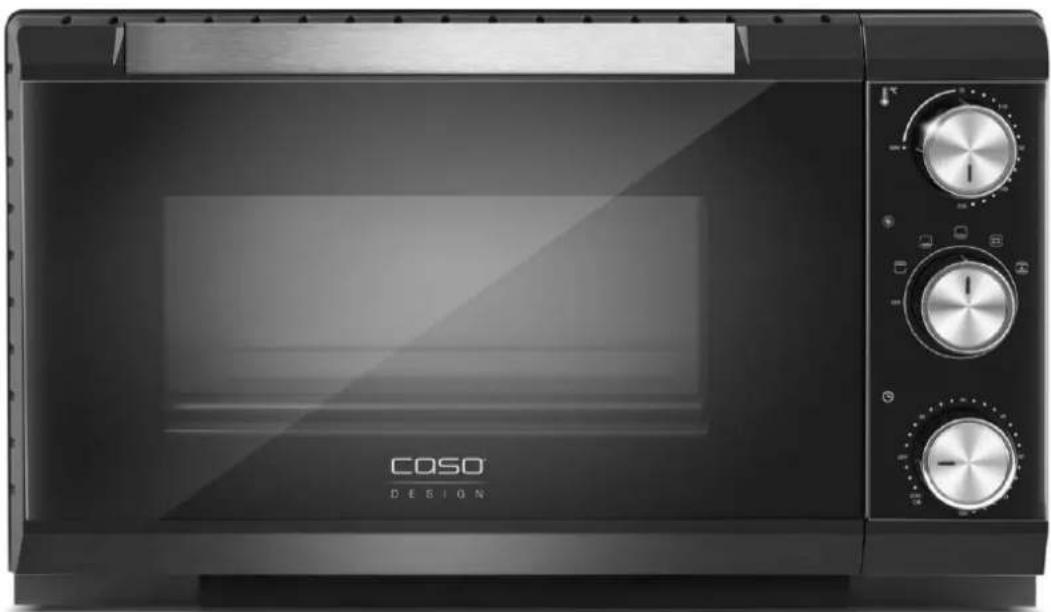

Horno de diseño TO 20

Ref. 297073 39 Manual del usuario

Lea atentamente la información contenida en este manual para familiarizarse rápidamente con el aparato y poder utilizar sus funciones en toda su capacidad. Su Horno de diseño TO 20 le servirá durante muchos años si lo trata y conserva adecuadamente. Le deseamos una gran satisfacción durante el uso.

39.2 Información acerca de este manual

El manual de instrucciones forma parte integrante del Horno de diseño TO 20 (en lo sucesivo denominado aparato) y le proporciona instrucciones importantes para la puesta en marcha, la seguridad, el uso previsto y la conservación del aparato. El manual del usuario debe guardarse siempre a mano, cerca del aparato. Debe ser leído y utilizado por la persona encargada de: la puesta en marcha, operación, resolución de fallas y/o limpieza del aparato. Guarde este manual de instrucciones en un lugar seguro y facilítelo a las terceras personas que vayan a utilizarlo en el futuro.

En el presente manual se utilizan las siguientes advertencias: Peligro Una advertencia de este nivel de peligro indica una situación peligrosa. Si la situación peligrosa no se evita, puede causar la muerte o lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar el peligro de muerte o de lesiones graves a personas. Advertencia Una advertencia de este nivel de peligro indica una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Precaución Una advertencia de este nivel de peligro indica una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones de gravedad moderada a leve. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Nota Esta indicación proporciona información adicional que facilitará el manejo del aparato.74

39.4 Limitación de responsabilidad

La información técnica contenida, datos e indicaciones contenidos en el presente manual para la instalación, operación y conservación se corresponden con los últimos avances técnicos en el momento de la impresión y se publican teniendo en cuenta nuestra experiencia y conocimientos hasta ese momento. Por este motivo no nos hacemos responsables de las indicaciones, ilustraciones o descripciones contenidas en el presente manual del usuario. El fabricante no se hace responsable de los daños causados por: desobedecimiento de las instrucciones uso indebido reparaciones indebidas uso de piezas de repuesto no autorizadas modificaciones técnicas, modificaciones del aparato No se recomienda realizar modificaciones en el aparato y no están cubiertas por la garantía. Las traducciones se realizan a nuestro buen saber y entender. No nos hacemos responsables de ningún error de traducción, incluso si la traducción hubiera sido realizada por nosotros o por orden nuestra. Por tanto, sólo el texto original en alemán tendrá carácter vinculante.

39.5 Derechos de autor (copyright)

Esta documentación está protegida por los derechos de autor. Braukmann GmbH se reserva todos los derechos, incluida la reproducción fotomecánica, la publicación y distribución mediante procedimientos especiales (p.ej. procesamiento de datos, soporte de datos y redes de datos), ya sea en su totalidad o en parte. Válido salvo errores de contenido y modificaciones técnicas 40 Seguridad En este capítulo obtendrá importantes instrucciones de seguridad sobre la manipulación del aparato. Este aparato cumple la normativa de seguridad vigente. No obstante, el uso indebido puede causar lesiones a personas y daños materiales.

Este aparato está previsto exclusivamente para su uso doméstico en habitaciones cerradas calienta, hornea y asa alimentos. Este aparato ha sido diseñado para su uso doméstico o para usos similares, como por ejemplo, en cocinas para empleados de tiendas, oficinas u otros ámbitos comerciales, en explotaciones agrícolas, por clientes de hoteles, moteles u otras instalaciones residenciales, en pensiones con desayuno. Cualquier otro uso distinto al aquí previsto se considera un uso indebido del aparato. Advertencia Peligro ante el uso no conforme a lo previsto. El uso indebido del aparato o cualquier uso distinto al uso previsto puede entrañar peligro. ► Utilice el aparato exclusivamente para su uso previsto75 Advertencia ► Los procedimientos descritos en el manual de instrucciones deben obedecerse. Queda excluida cualquier reclamación de garantía debido a daños derivados del uso no conforme a lo previsto. La responsabilidad recae exclusivamente en el usuario.

40.2 Instrucciones generales de seguridad

Nota Para una manipulación segura del aparato, observe las siguientes instrucciones generales de seguridad: ► Antes de utilizar el aparto debe leer atentamente las instrucciones de uso. ► Antes de utilizar el aparato debe revisarlo para detectar posibles daños. Si el aparato presenta daños, no lo ponga en marcha. ► El aparato no puede utilizarse si el cable de alimentación o el enchufe presentan daños, si no funciona correctamente o se ha caído y sufrido daños. Si el cable de alimentación o el enchufe resultan dañados, éstos deben ser sustituidos por el fabricante o su distribuidor, con el fin de evitar daños. ► Este aparato puede ser utilizado por niños de a partir de 8 años y poe personas con merma en sus capacidades físicas, sensoriales o mentales o falta de experiencia o conocimientos si estos reciben la supervisión correspondiente o reciben instrucciones sobre el uso seguro del aparato y los peligros resultantes de ello. ► La limpieza y mantenimiento del usuario no deben ser realizados por niños, a menos que estos tengan 8 o más años de edad y lleven a cabo dicho uso bajo supervisión de un adulto. Los niños no deben jugar con el aparato. ► El aparato y su cable de alimentación deben mantenerse fuera del alcance de los niños menores de 8 años. ► El aparato no está previsto para su uso mediante un temporizador o control remoto externo.76 Nota ► La reparación del aparato sólo debe ser realizada por el servicio técnico autorizado por el fabricante. De lo contrario, la garantía quedará anulada en caso de sufrir daños. Las reparaciones incorrectas pueden causar riesgos significativos para el usuario. ► Los componentes defectuosos solo deben ser sustituidos por piezas de repuesto originales. Sólo en este tipo de componentes se asegura el cumplimiento de los requisitos de seguridad. ► Si no va a utilizar el aparato y antes de cada limpieza, desconecte el enchufe de la toma de alimentación eléctrica. ► Utilice exclusivamente los accesorios recomendados por el fabricante o de lo contrario, el aparato podría resultar dañado. ► No sumerja el aparato en agua ni lo lave en el lavavajillas. ► No toque el aparato con las manos húmedas ► No deje el aparato sin vigilancia durante el uso. ► No deje la puerta abierta durante mucho tiempo durante el uso. ► Cuando finalice el uso, desconecte el enchufe de la toma de alimentación.

40.3 Fuentes de peligro

40.3.1 ¡Peligro de quemaduras!

ADVERTENCIA Los alimentos fabricados en el aparato, el aparato y las superficies del mismo pueden calentarse mucho. Observe las siguientes instrucciones de seguridad para evitar quemarse o escaldarse usted o a otras personas: ► Las temperaturas de las superficies con las que puede entrarse en contacto pueden calentarse mucho durante el funcionamiento del aparato.77 ADVERTENCIA ► El panel delantero, así como los lados izquierdo y derecho de la carcasa de calientan a 65 ºC como máximo. En este lugar no existe riesgo directo de quemaduras. Sin embargo, el panel trasero del aparato puede calentarse mucho. Atención: ¡peligro de quemaduras! ► Por tanto, no debe tocar las superficies calientes del aparato, utilice en su lugar guantes de horno. El aparato se calienta mucho tras finalizar el proceso de cocinado. ► Utilice guantes de horno si desea agarrar el aparato caliente, sus accesorios o retirar los alimentos del aparato. ► No toque nunca las varillas calefactoras. ¡Peligro de quemaduras! ► La parte superior del aparato se calienta mucho durante el uso y después del mismo. No coloque objetos sobre el aparato. ► El aparato no debe moverse ni desplazarse durante el uso. ¡Peligro de quemaduras! ► Precaución al manipular alimentos calientes ► Espere a desmontar/montar las piezas del aparato, así como antes de limpiarlo hasta que enfríe completamente. ► Proceda con cuidado al manipular el aparato, especialmente cuando esté lleno de alimento caliente. ► Mantenga a los niños lejos del alcance del aparato, ya que sus superficies se calientan durante el uso e incluso después pueden permanecer calientes durante un tiempo.

40.3.2 Peligro de incendio

ADVERTENCIA El uso indebido del aparato implica un peligro de inflamación del contenido. Tenga presentes las siguientes instrucciones de seguridad para evitar el peligro de incendio:78 ADVERTENCIA ► Nunca debe utilizar el aparato para guardar o secar materiales inflamables. ► No utilice el aparato para almacenar alimentos u objetos. ► El aparato no puede utilizarse estando vacío. ► Nunca cubra el aparato con paños o materiales similares. El calor y el vapor deben disiparse en cualquier momento. Existe un peligro de incendio cuando el aparato esté cubierto con materiales combustibles o entre en contacto con las cortinas. ► El aparato no debe utilizarse cerca de materiales inflamables, p. ej. cortinas. ► Precaución: Los alimentos que contengan aceite o grasas pueden inflamarse fácilmente al alcanzar altas temperaturas. Por lo tanto, evite que la grasa gotee sobre los elementos calefactores, por ejemplo a través de una bandeja de horneado que rebose de alimento. ► Retire siempre los restos de grasa del aparato, ya que podrían inflamarse.

40.3.3 Peligro de electrocución

Peligro Peligro de muerte por electrocución. El contacto con cables o componentes energizados implica peligro de muerte. Tenga presentes las siguientes instrucciones de seguridad para evitar el peligro de electrocución: ► Nunca abra la carcasa del aparato. Si toca cualquier conexión energizada y cambia la disposición del cableado eléctrico o el diseño mecánico existe peligro de electrocución. Además, pueden producirse fallos de funcionamiento en el aparato. ► No tire del cable de alimentación, sino del enchufe para desconectar el aparato.79 Peligro ► El aparato no puede utilizarse si el cable de alimentación o el enchufe presentan daños, si no funciona correctamente o se ha caído y sufrido daños. Si el cable de alimentación o el enchufe resultan dañados, éstos deben ser sustituidos por el fabricante o su distribuidor, con el fin de evitar daños. 41 Puesta en marcha Este capítulo incluye algunos consejos importantes acerca de la puesta en marcha del aparato. Observe dichos consejos para evitar peligros y daños.

41.1 Instrucciones de seguridad

Advertencia ► Los materiales de embalaje no deben utilizarse como juguetes. Peligro de asfixia.

41.2 Ámbito de suministro e inspección de transporte

El Horno de diseño TO 20 incluye los siguientes componentes de fábrica: TO 20 Manual del usuario Bandeja de horneado Parrilla Pincho giratorio Pinzas para la parrilla Asa para pincho giratorio Cajón recogemigas Nota ► Verifique la integridad del suministro y revíselo para detectar daños visibles. ► Si detectara cualquier falta o daños en el suministro debidos a un embalaje defectuoso o al transporte debe informar de inmediato al transportista, a la aseguradora y al proveedor.

Para desembalar el aparato, sáquelo de la caja y retire el material de embalaje.

41.4 Eliminación del embalaje

El embalaje protege al aparato frente a daños ocasionados por el transporte. Los materiales de embalaje han sido seleccionados con una filosofía respetuosa con el medio ambiente e idónea a efectos de una correcta eliminación y, por tanto, son reciclables. La devolución del embalaje al ciclo de material ahorra materia prima y reduce la generación de residuos. Por tanto, deposite los materiales de embalaje que no necesite en los puntos de recogida "punto verde”. Nota ► Si fuera posible, conserve el embalaje original durante el periodo de garantía para poder embalar el aparato adecuadamente en caso de que requiera hacer uso de la garantía.80

41.5.1 Requisitos que debe reunir el lugar de montaje

Para garantizar el funcionamiento seguro y correcto del aparato, el lugar de colocación debe cumplir los siguientes requisitos: Coloque el aparato sobre una base resistente, llana, horizontal y resistente al calor con suficiente capacidad portante para soportar el aparato con todo su contenido. No coloque el aparato sobre superficies metálicas. El lugar de colocación debe quedar fuera del alcance de los niños, para que no puedan tocar la superficie caliente del aparato. El aparato no es apto para su encastre en una pared o en un armario empotrado. No coloque el aparato en un lugar demasiado cálido, húmedo o con presencia de agua ni cerca de materiales inflamables. El aparato no debe colocarse cerca de la cocina de gas o vitrocerámica ni junto al horno. Para su correcto funcionamiento, el aparato requiere suficiente ventilación. Coloque el aparato con el panel trasero contra una pared (a 10 cm de distancia). Deje con respecto al resto de lados del aparato un espacio libre de seguridad de 20 cm. No tape las aperturas del aparato ni las obstruya. La toma de alimentación debe estar fácilmente accesible para poder desconectar el cable de alimentación rápidamente, si fuera preciso. Ni el aparato ni el cable de alimentación deben entrar en contacto con superficies calientes. El aparato podría resultar dañado. La colocación y montaje del presente aparato en lugares no estacionarios (p.ej. barcos) debe ser realizado por personal técnico autorizado, con el fin de asegurar el cumplimiento de los requisitos para el uso seguro de este aparato.

41.6 Conexión eléctrica

Para que el aparato funcione con seguridad y correctamente debe observar las siguientes indicaciones al establecer la conexión eléctrica: Antes de conectar el aparato, compare los datos de conexión (tensión y frecuencia) de la placa de especificaciones con las de la red eléctrica doméstica. Estos datos deben coincidir para evitar daños en el aparato. En caso de duda, consulte a su servicio técnico eléctrico. La conexión del aparato a la red eléctrica debe realizarse mediante un cable alargador arrollado, de 3 metros de longitud como máximo y una sección recta de 1,5 mm². El uso de regletas de conexiones o ladrones con varias tomas está prohibido, por el peligro de incendio. Asegúrese de que el cable de alimentación no resulta dañado y que no se tiende bajo el aparato ni sobre superficies calientes o de bordes afilados. Es necesario proteger la toma de alimentación mediante un interruptor diferencial de 16 A, separado de otros consumidores.81 La seguridad eléctrica del aparato solo se asegurará si se conecta un sistema de protección frente a sobrecargas. En caso de duda, avise al electricista autorizado para que revise la instalación doméstica. El fabricante no se hace responsable de los daños ocasionados por falta de protección o protección interrumpida. 42 Estructura y funciones Este capítulo incluye algunos consejos importantes acerca de la estructura y el funcionamiento del aparato.

42.1 Precaución con el aparato

Precaución ¡Peligro debido a una superficie caliente! En la parte superior trasera se encuentra una señal de peligro debido a superficies calientes. El aparato puede estar muy caliente en esta superficie. ► No toque la superficie caliente del aparato. ¡Existe peligro de quemaduras! ► No deje objetos sobre el aparato.

42.2 Descripción general

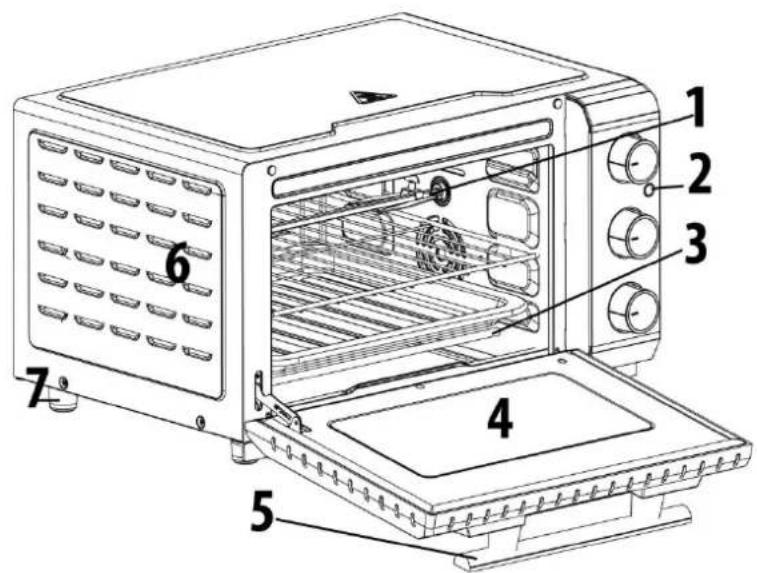

1 pincho giratorio 2 piloto luminoso 3 varillas calefactoras 4 puerta 5 asa de puerta 6 ranura de ventilación 7 pata

Bandeja de hornear, utilizar durante el asado, el cocinado u horneado. Para facilitar la limpieza, coloque papel de hornear o lámina de aluminio. Parrilla y pinzas para retirar la parrilla Utilizar durante el asado, horneado o tostado.82

Cajón recogemigas extraíble. Facilita la retirada de migas. Pincho giratorio Sirve para asar la carne o ave de forma uniforme

Asa para insertar y retirar el pincho giratorio con facilidad.

A) Insertar con el lado ligeramente redondeado mirando hacia la derecha. B) A continuación, insertar a la izquierda.

temperatura y piloto luminoso Para ajustar la temperatura de cocción, no sirve para apagar el aparato. Sirve para ajustar a la temperatura deseada de 70 a 230 ºC. Durante el proceso de cocción, el termostato se enciende y apaga alternativamente para mantener la temperatura ajustada. El piloto automático se ilumina mientras el aparato se encuentra en funcionamiento.83

Calentar arriba y abajo Calentar abajo Calentar arriba y abajo Función de asado para el pincho giratorio. Las varillas calefactoras superiores están en funcionamiento. Calentar arriba y abajo con aire recirculante, donde las varillas calefactoras superior e inferior funcionan y el ventilador distribuye el aire caliente para obtener una costra dorada y uniforme.

42.7 Ajuste de tiempo

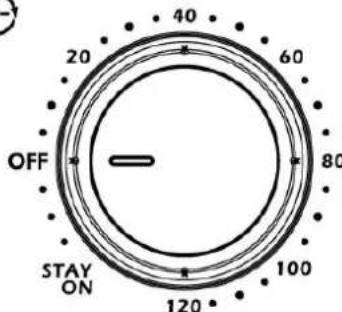

Ajuste siguiendo la dirección de las manillas del reloj (a derechas) el tiempo deseado y se encenderá el piloto luminoso. Sonará una señal acústica cuando haya transcurrido el tiempo correspondiente y el aparato se apagará. Gire el selector giratorio en OFF para apagar el aparato. Si gira el selector a izquierdas hasta STAY ON, el aparato permanecerá encendido hasta que se apague manualmente.

42.8 Placa de especificaciones

La placa de especificaciones con los datos de conexión y de potencia se encuentra en la parte trasera del aparato. 43 Operación y funcionamiento Este capítulo incluye algunos consejos importantes acerca de la operación y el funcionamiento del aparato. Observe dichos consejos para evitar peligros y daños. Advertencia ► No deje el aparato sin vigilancia durante el funcionamiento para poder reaccionar rápidamente ante los peligros.

43.1 Antes del primer uso

Retire todos los accesorios del interior del aparato, lávelos con agua jabonosa caliente y luego séquelos. Limpie la parte inferior y la cara superior del espacio de cocción con un paño humedecido y, a continuación, séquelo a fondo.84 Las varillas calefactoras disponen de una capa de protección. Durante el primer uso puede tardar de 5 a 15 minutos hasta alcanzar una generación de vapor baja. Esto no se considera ningún defecto, ni impide el buen funcionamiento del aparato. Por este motivo, utilice el aparato vacío la primera vez durante 15 minutos a temperatura máxima y luego deje que se ventile y enfríe bien.

Asegúrese de que el cajón recogemigas esté correctamente colocado. Inserte la bandeja o parrilla correspondientemente colocando sobre ella papel de horneado o lámina de aluminio. Caliente el espacio de cocción con calor arriba o abajo y la puerta cerrada durante algunos minutos. Para ello gire el selector hasta la temperatura deseada y el regulador del temporizador en el tiempo de calentamiento deseado. A continuación, introduzca los alimentos sobre la bandeja o directamente sobre la parrilla y vuelva a insertar la bandeja o parrilla en el aparato. O bien: Coloque el alimento en el pincho giratorio e introdúzcalo en el aparato con ayuda del asa.

Colocación de la parrilla Arriba:Asado de carne. Deje espacio hacia arriba, teniendo en cuenta que los alimentos podrían aumentar de tamaño durante el cocinado. Centro: Perfecto para procesos de horneado o de cocción (p. ej., pizza), recalentamiento, horneado con aire recirculante. Asado de alimentos de gran tamaño. Abajo: Para cocinar alimentos de gran tamaño o recalentar comidas. También para cocinado a baja temperatura. Ajuste puede el regulador de temperatura a la temperatura deseada. Ajuste el selector a la función deseada y luego, mediante el selector giratorio el tiempo deseado a derechas o a izquierdas hasta STAY ON. Una vez transcurrido el tiempo ajustado sonará una señal acústica. En el ajuste STAY ON, el aparato permanece encendido hasta que se apague manualmente. Nota ► Si desea ajustar un período de cocción inferior a 20 minutos, gire el selector a 40 minutos y luego retroceda hasta el tiempo deseado. Cuando el alimento está cocinado, utilice los guantes de horno para retirar los accesorios con los alimentos. Con las pinzas puede retirar fácilmente la parrilla. A continuación, ajuste el selector de tiempo en OFF. 44 Limpieza y conservación Este capítulo incluye algunos consejos importantes acerca de la limpieza y la conservación del aparato. Tenga presentes las instrucciones y daños por limpieza incorrecta del aparato y asegúrese de que el aparato funciona sin errores.85

44.1 Instrucciones de seguridad

Precaución Tenga presentes las siguientes instrucciones de seguridad antes de comenzar a limpiar el aparato: ► El aparato debe limpiarse periódicamente para eliminar los restos de alimentos cocinados. Un TO 20 que no se mantenga limpio perjudicará la conservación del aparato y puede hacerlo peligrar , además de causar una acumulación de hongos y bacterias. ► Gire el selector de tiempo antes de limpiarlo en OFF y desconecte el enchufe de la toma de alimentación eléctrica. ► El espacio de cocción se calienta mucho después del uso. Peligro de quemaduras. Espere hasta que el aparato enfríe. ► Después del uso debe limpiar el espacio de cocción en cuanto enfríe. Si espera demasiado, será más difícil llevar a cabo la limpieza e incluso, la hará imposible. Si se acumula demasiada suciedad el aparato podría sufrir daños. Los restos de alimento pueden incendiarse al calentar la próxima vez. ► Si la humedad penetra en el aparato, sus componentes electrónicos pueden resultar dañados. Evite que caiga líquido en el interior del aparato, a través de las ranuras de ventilación. ► No utilice limpiadores agresivos ni disolventes. ► No elimine la suciedad incrustada mediante la fuerza, utilizando objetos duros.

Peligro de incendio ► Retire siempre los restos de grasa del aparato, ya que podrían inflamarse. Limpie la carcasa y el cajón recogemigas con un paño humedecido. Limpie la puerta con un paño suave humedecido en limpiacristales o un detergente suave. Limpie el fondo, paredes y cara superior del espacio de cocción después de cada uso utilizando un paño humedecido o una bayeta suave. Seque los accesorios y el aparato a fondo antes de volver a utilizarlo. Vuelva a insertar el cajón recogemigas en el aparato después de limpiarlo. 45 Resolución de fallas Este capítulo incluye algunos consejos importantes acerca de la localización y resolución de fallas del aparato. Observe dichos consejos para evitar peligros y daños.86

45.1 Instrucciones de seguridad

Precaución ► Las reparaciones de aparatos eléctricos y electrónicos sólo deben realizarse por personal técnico autorizado e instruido por el fabricante. ► Una reparación indebida podría poner en grave peligro al usuario y causar daños en el aparato.

45.2 Causas y resolución de fallos

La siguiente tabla proporciona ayuda durante la localización y reparación de pequeños fallos. Problema Solución El aparato no funciona Asegúrese de que el enchufe está correctamente encajado en la toma de alimentación eléctrica. Nota ► Si con los pasos que se indican más arriba no consigue solucionar el problema, diríjase al servicio de atención al cliente. 46 Eliminación del aparato usado Los productos eléctricos y electrónicos usados contienen materiales reutilizables. No obstante, también contienen materiales nocivos, necesarios para su funcionamiento y seguridad. En la basura doméstica, o ante la manipulación indebida, puede ponerse en peligro la salud humana y el medio ambiente. Por tanto, no debe depositar su aparato usado en ningún caso junto con la basura doméstica Nota ► Utilice el puesto de recogida más cercano para devolver y reciclar los aparatos electrónicos usados. Infórmese, si fuera preciso, en su ayuntamiento, en el servicio de recogida de basura o en su distribuidor. ► Guarde su aparato usado, protegido frente al acceso de los niños, para su eliminación. 47 Garantía Otorgamos para este producto, 24 meses de garantía a contar desde la fecha de venta por defectos de fabricación o de material. En la garantía no se incluyen daños resultantes de la manipulación o el uso indebidos, ni aquellos daños que impidan el correcto funcionamiento o disminuyan el valor del aparato en lo más mínimo. Además, no nos hacemos responsables en cuanto a la garantía en relación a los componentes desgastados, daños de transporte, siempre que no seamos responsables, así como daños no atribuibles a las reparaciones realizadas por nosotros. Este aparato es apto para el uso doméstico y sus características de diseño y potencia así lo confirman. Cualquier uso industrial o comercial restringe el derecho a garantía en la medida en que el aparato haya sido sometido a esfuerzo equivalente al uso doméstico.87 El aparato no está previsto para el uso industrial. En caso de reclamaciones legítimas, enviaremos el aparato defectuoso, a nuestra discreción, a reparar o a sustituir por un aparato sin defecto. Los daños a la vista deben notificarse en un plazo de 14 días a partir de la fecha de suministro. Queda excluida cualquier otra reclamación de garantía. Para hacer valer una declaración de garantía, antes de devolver el aparato (siempre con presentación del recibo de compra), póngase en contacto con nosotros. 48 Datos técnicos Aparato Horno de diseño Nombre TO 20 N° de artículo.
