Produkttyp	Elektrobackofen
Kapazitt	20 Liter
Leistung	1200 Watt
Gararten	Umluft, Grill, traditionelle Zubereitung
Temperatur einstellbar	Von 100 bis 230C
Timer	60 Minuten mit Signalton
AuenmaeAbmaeAbmaeAen	Kompakte Abmessungen fr Platzersparnis
Zubehr inklusive	Gitter, Backblech
Reinigung	Edelstahl-Innenraum, leicht zu reinigen
Sicherheit	Automatische Abschaltung, khle Griffe
Garantie	2 Jahre

Häufig gestellte Fragen - TO 20 oven CASO

Wie heize ich den CASO TO 20 Ofen vor?

Drehen Sie den Temperaturregler auf die gewnschte Temperatur und whlen Sie den Gar-Modus aus. Warten Sie, bis die Vorheizanzeige erlischt, bevor Sie Ihre Speisen einlegen.

Warum heizt der Ofen nicht?

Prfen Sie, ob der Ofen richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie auch sicher, dass der Temperaturregler auf eine hhere Temperatur als die Raumtemperatur eingestellt ist.

Wie reinige ich den CASO TO 20 Ofen?

Ziehen Sie den Stecker und lassen Sie den Ofen abkhlen. Verwenden Sie ein feuchtes Tuch und ein mildes Reinigungsmittel, um die Innen- und Auenseiten abzuwischen. Vermeiden Sie abrasive Reinigungsmittel.

Wie gro ist die Kapazitt des CASO TO 20 Ofens?

Der CASO TO 20 Ofen hat ein Fassungsvermgen von 20 Litern, was ihn ideal fr das Garen kleiner bis mittlerer Portionen macht.

Wie benutze ich die Timer-Funktion?

Drehen Sie den Timer-Regler auf die gewnschte Zeit. Nach Ablauf der Zeit gibt der Ofen ein Signalton von sich.

Hat der Ofen eine automatische Abschaltfunktion?

Ja, der CASO TO 20 Ofen verfgt ber eine automatische Abschaltfunktion, die aus Sicherheitsgrnden nach einer Inaktivitätsperiode aktiviert wird.

Wo kann ich Ersatzteile fr den CASO TO 20 finden?

Ersatzteile erhalten Sie beim CASO-Kundendienst oder auf der offiziellen Webseite im Bereich Zubehr.

Kann der Ofen zum Garen von Tiefkhlgerichten verwendet werden?

Ja, der CASO TO 20 Ofen kann zum Garen von Tiefkhlgerichten verwendet werden. Passen Sie einfach die Garzeit entsprechend den Anweisungen auf der Verpackung an.

Wie stelle ich die Temperatur fr verschiedene Gararten ein?

Fr verschiedene Gararten konsultieren Sie bitte die Bedienungsanleitung fr spezifische Temperaturempfehlungen. Im Allgemeinen liegt die Backtemperatur zwischen 160 C und 220 C.

Was tun, wenn die Ofenbeleuchtung nicht angeht?

Prfen Sie die Glhbirne und tauschen Sie sie bei Bedarf aus. Stellen Sie auch sicher, dass der Ofen ordnungsgem angeschlossen ist.

BEDIENUNGSANLEITUNG TO 20 oven CASO

Druck- und Satzfehler vorbehalten. Bildabweichungen zur Originalware sind technisch bedingt möglich.

© 2019 Braukmann GmbH

1 Bedienungsanleitung. 10
1.1 Allgemeines 10
1.2 Informationen zu dieser Anleitung 10
1.3 Warnhinweise 10
1.4 Haftungsbeschränkung 11
1.5 Urheberschutz 11
2 Sicherheit 11
2.1 Bestimmungsgemäß Verwendung 11
2.2 Allgemeine Sicherheitshinweise 12
2.3 Gefahrenquellen 13
2.3.1 Verbrennungsgefahr 13
2.3.2 Brandgefahr 14
2.3.3 Gefahr durch elektrischen Strom 15
3 Inbetriebnahme 16
3.1 Sicherheitshinweise 16
3.2 Lieferumfang und Transportinspektion 16
3.3 Auspacken 16
3.4 Entsorgung der Verpackung 16
3.5 Anforderungen an den Aufstellort 17
3.6 Elektrischer Anschluss 17
4 Aufbau und Funktion 18
4.1 Warnhinweise am Gerät 18

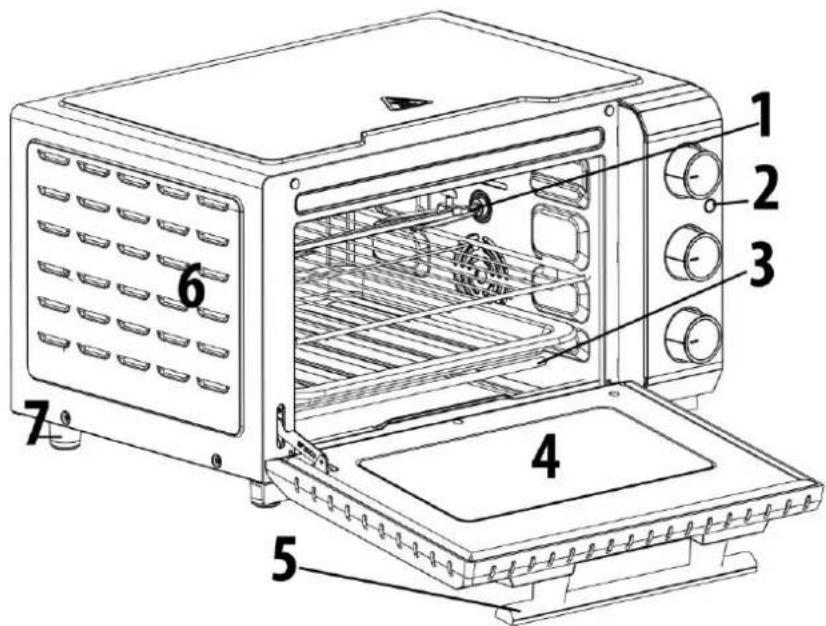

4.2 Übersicht 18
4.3 Zubehör 19
4.4 Gebrauch des Drehspiebes 19

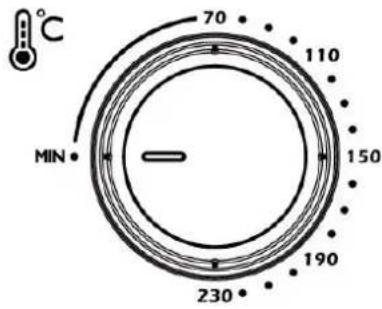

4.5 Temperaturregler und Kontrolleuche 20

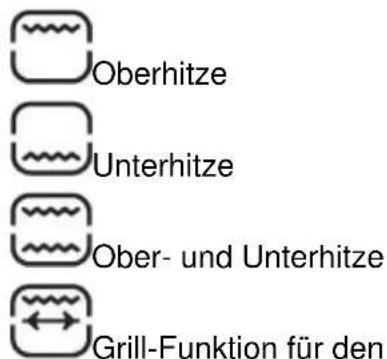

4.6 Funktionen 20

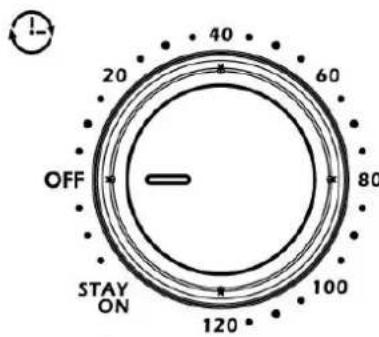

4.7 Zeiteinstellung 20
4.1 Typenschild 20
5 Bedienung und Betrieb 20
5.1 Vor dem Erstgebrauch: 21
5.2 Gebrauch 21
6 Reinigung und Pflege 22
6.1 Sicherheitshinweise 22
6.2 Reinigung 22
7 Storungsbehebung 23
7.1 Sicherheitshinweise 23

7.2 Störungsursachen und -behebung 23
8 Entsorgung des Altgerätes 23
9 Garantie 23
10 Technische Daten 24
11 Operating Manual 26
11.1 General 26
11.2 Information on this manual 26
11.3 Warning notices 26
11.4 Limitation of liability 27
11.5 Copyright protection 27
12 Safety 27
12.1 Intended use 27
12.2 General Safety information 28
12.3 Sources of danger 29
12.3.1 Danger of burns 29
12.3.2 Danger of fire 30
12.3.3 Dangers due to electrical power 31
13 Commissioning 31
13.1 Safety information 31
13.2 Delivery scope and transport inspection 31
13.3 Unpacking 32
13.4 Disposal of the packaging 32
13.4.1 Setup location requirements: 32
13.5 Electrical connection 33
14 Design and Function 33
14.1 Warning notices on device 33
14.2 Overview 34
14.3 Accessories 34
14.4 Use of rotisserie 35
14.5 Temperatureknob and control lamp 35
14.6 Functions 35
14.7 Timer 36
14.8 Rating plate 36
15 Operation and Handing 36
15.1 Before first use 36
15.2 Use 36
16 Cleaning and Maintenance 37

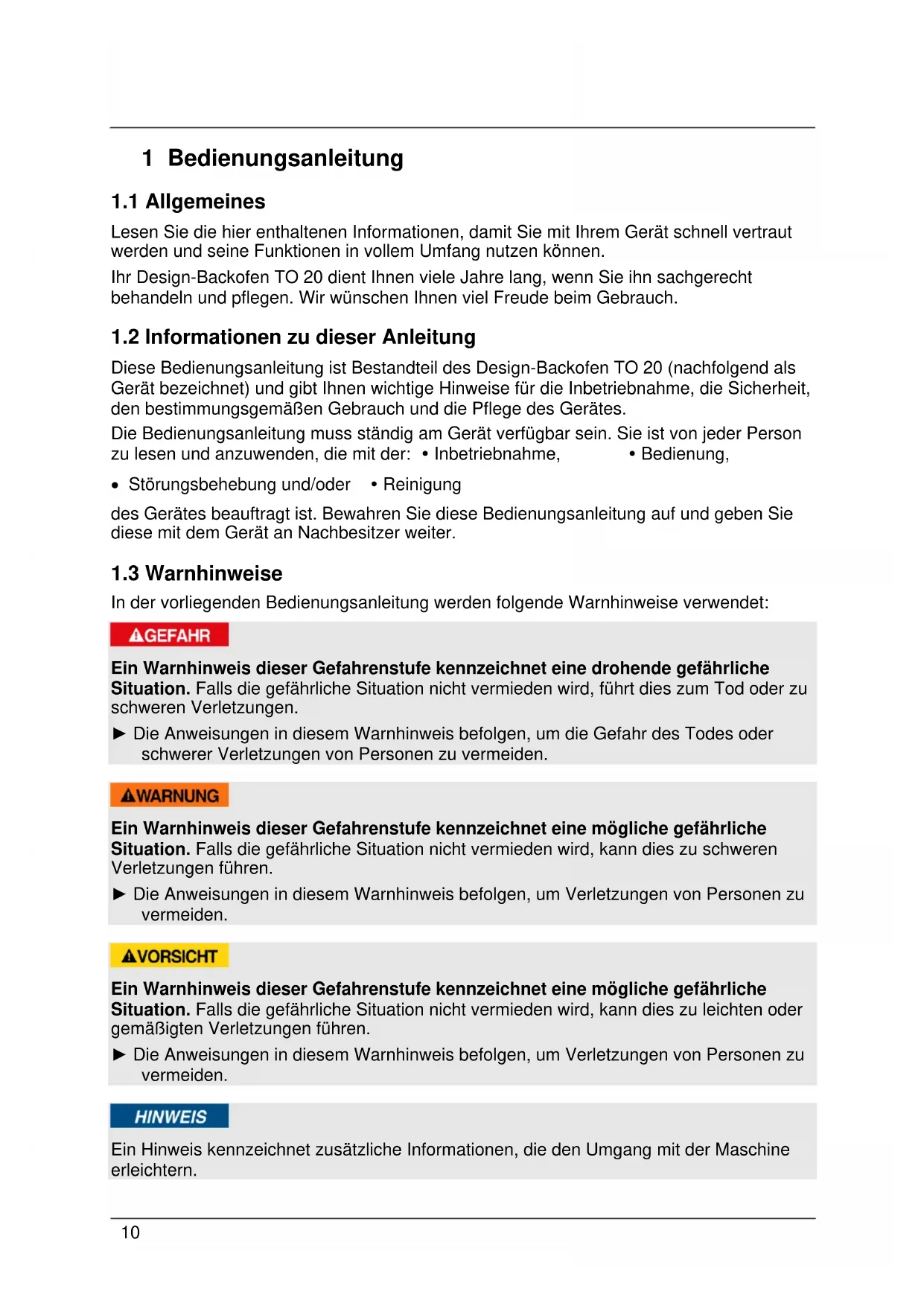

1 Bedienungsanleitung

1.1 Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Design-Backofen TO 20 dient Ihnen weitere Jahre lang, wenn Sie ihn sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.

1.2 Informationen zu dieser Anleitung

These Bedienungsanleitung ist Bestandteil des Design-Backofen TO 20 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der: • Inbetriebnahme, • Bedienung,

• Störungsbehebung und/oder - Reinigung

des Gerätes beauftragt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.3 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

AGEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche

Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zuschweren Verletzungen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche

Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

Die Anweisungen in thisem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

AVORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche

Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigen Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
• Unsachgemäß Reparaturen
• Nicht bestimmungsgemäßer Verwendung
• Technischer Veränderungen, Modifikationen des Gerätes
• Verwendung nicht zugelassener Ersatzteile

Modifikationen des Gerätes werden nicht empfehlen und sind nicht durch die Garantie gedeckt. Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.5 Urheberschutz

These Dokumentation ist urheberrechtlich geschützt.

Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfaltigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, besteht sich die Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschreibenben Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jeder zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäß Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Erwärmen, Kochen, Backen und Grillen von Lebensmitteln bestimmt.

Dieses Gerät ist dazu bestimmt, im Haushalt und haushaltsähnlichen Aufstellungsumgebungen verwendet zu werden wie beispielsweise:

• in Kuchen für Mitarbeiter in Läden, Büros, und anderen gewerblichen Bereichen;
• in landwirtschaftlichen Anwesen;
• von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
• in Fruhstücks pensionen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

AWARNING

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Betreiber.

2.2 Allgemeine Sicherheitseinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

Vor dem Einsatz des Gerätes sind diese Gebrauchsanweisungen sorgfältig zulesen.
Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Das Gerätarf nicht in Betrieb genommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß Funktioniert oder fallen gelassen oder beschädigt worden ist.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauch des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
▶ Kinder dürfen nicht mit dem Gerät spielten.
Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.
Reinigung und Benutzer-Wartung)durren nicht durch Kinder vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und beaufsichtigt.

HINWEIS

▶ Eine Reparatur des Gerätesarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Defekte Bauteile)dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
Das Gerät ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem (Fernsteuerung) betrieben zu werden.
Ziehen Sie, wenn das Gerät nicht in Gebrauch ist und vor jeder Reinigung und Montage/Demontage von Teilen den Netzstecker.
▶ Verwenden Sie ausschließlich das vom Hersteller empfohlene Zubehör, ansonsten können das Gerät beschädigt werden.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Berühren Sie das Gerät nicht mit feuchten Händen.
Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt. Lassen Sie die Tur nicht für längerere Zeit offen stehen, wenn das Gerät in Betrieb ist.
Ziehen Sie nach Gebrauch den Netzstecker.

2.3 Gefahrenquellen

2.3.1 Verbrennungsgefahr

WARNING

Die im Gerät hergestellte Speise, das Gerät und die Oberflächen des Gerätes können sehr heißt werden. Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

WARNING

Die Frontseite, sowie die rechte und linke Gehäuseseite werden maximal 65^ heißt. Hier besteht keine direkte Verbrennungsgefahr. Jedoch kann die Rückseite des Gerätes sehr heißt werden. Achtung Verbrennungsgefahr!
Die Temperaturen der berührbaren Oberflächen können sehr heiß werden, wenn das Gerät in Betrieb ist.
Berühren Sie nicht dieHEYen Oberflächen des Gerates, verwenden Sie Ofenhandschuhe. Das Gerät ist nach Beendigung des Backvorgangs sehr heiB.
Benutzen Sie Ofenhandschuhe, wenn Sie das heiße Gerät, Zubehör oder die Speise anfassen oder aus dem Gerät entnehmen wollen.
Niemals die Heizstäbe berühren. Verbrennungsgefahr!
Die Oberseite des Gerätes ist während und nach Betrieb sehr heißt. Lagern Sie keine Gegenstände auf dem Gerät.
Das Gerät während des Betriebes nicht bewegen oder verschreiben. Verbrennungsgefahr!
Vorsicht im Umgang mit weißen Speisen!
Lassen Sie das Gerät vor der Demontage/Montage von Teilen sowie der Reinigung abkühlen.
Seien Sie vorsichtig im Umgang mit dem Gerät, vor allem wenn these mit heiBer Speise gefüllt ist.
▶ Halten Sie Kinder vom Gerät fern, da die Oberflächen des Gerätes sich bei Betrieb erhitzen und auch danach noch einzige Zeit heißt bleiben.

2.3.2 Brandgefahr

WARNING

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr durch Entzündung des Inhaltes.

Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

WARNING

Verwenden Sie das Gerät niemals zum Aufbewahren oder Trocknen von entflammbaren Materialien.
Benutzen Sie das Gerät nicht zum Aufbewahren von Lebensmitteln oder Gegenständen.
Das Gerätarf nicht in leerem Zustand betrieben werden.
- Decken Sie das Gerät während Betrieb niemals mit Handtüchern oder anderen Materialien ab. Hitze und Dampf müssen jederzeit entweichen können. Brandgefahr entstehen wenn das Gerät mit brennbaren Materialien abgedeckt wird oder in Kontakt mit Vorhängen kommt.
Das Gerätarf nicht in der Nähe von brennbaren Materialien, z.B. Vorhängen, benutzt werden.
Vorsicht: Sehr öl- oder fetthaltige Speisen konnen sich bei hoher Hitze leicht entzünden. Achten Sie daher daraufuf, dass kein Fett, z.B. durch ein überfülltes Backblech, auf die Heizelemente tropf.
Entfernen Sie grundsätzlich entstandene Fettrückstände im Gerät, da diese sich ansonsten entzünden konnten.

2.3.3 Gefahr durch elektrischen Strom

AGEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise um eine Gefährung durch elektrischen Strom zu vermeiden:

Offnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus konnen Funktionstörungen am Gerät auftreten
Ziehen Sie nicht am Netzkabel sondern am Netzstecker um das Gerät auszustecken.

GEFAHR

Das Gerätarf nicht in Betrieb genommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß funktioniert oder fallen gelassen oder beschädigt worden ist. Falls das Stromkabel oder der Stecker beschädigt worden sind, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.

3 Inbetriebnahme

In thisem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

WARNING

Verpackungsmaterialien dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

3.2 Lieferumfang und Transportinspektion

Der Design-Backofen TO 20 wird standardmäßig mit folgenden Komponenten gefeliefert:

TO20

Backblech

Grillrost

• Krümelschublade

Zange fur den Grillrost

DrehspieB

• Griff für den Drehspieß

Bedienungsanleitung

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schaden.
- Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhaffer Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

• Entnahmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recybar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen.

Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt«.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu konnen.

3.5 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Stellen Sie das Gerät auf eine feste, flache, waagerechte und hitzebestandige Unterlage mit einer ausreichenden Tragkraft für das Gerät damit Inhalt.
• Stellen Sie das Gerät nicht auf eine Metalloberfläche.
• Wahlen Sie den Aufstellort so, dass Kinder nicht an heiße Oberflächen des Gerätes gelangen können.
• Das Gerät ist nicht für den Einbau in einer Wand oder einem Einbauschrank vorgesehen.
• Stellen Sie das Gerät nicht in einerHEYen, nassen oder sehr feuchten Umgebung oder in der Nae von brennbarem Material auf.
• Das Gerätarf nicht in der Nähe eines Gas- oder Elektrokochers oder eines Ofens aufgestellt werden.
• Das Gerät besteht zum korrekten Betrieb eine ausreichende Luftströmung. Stellen Sie das Gerät mit der Rückseite an eine Wand (mit 10 cm Abstand). Lassen Sie an den anderen Seiten des Gerätes mindestens 20 cm Freiraum.
• Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
• Gerät und Netzkabel * dürfen nicht mitHEYen Oberflächen in Berührung kommt. Das Gerät könnte beschädigt werden.
• Der Einbau und die Montage这点 Gerätes an nichtstationären Aufstellungssorten dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den Sicherheitsgerechten Gebrauch这点 Gerätes sicherstellen.

3.6 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelfall Fragen Sie ihre Elektro-Fachkraft.

• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlägerungskabel mit einem Querschnitt von 1,5mm^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Ofen oder über—heiße oder scharfkantige Flächen verlegt wird.
  Die Steckdose muss über einen 16A-Sicherungsschutzschalter, getrennt von anderen Stromverbrauchern, abgesichert sein.
  Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In thisem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.

4.1 Warnhinweise am Gerät

AVORSICHT

Gefahr durch heiße Oberfläche!

An der hinteren oberen Gehäuserseite befindet sich ein Warnhinweis auf Gefahr durch heiße Oberflächen. Das Gerät kann an der Oberfläche sehr heißt werden.

Die heiBe Oberflache des Gerates nicht berühren. Verbrennungsgefahr!
Stellen oder legen Sie keine Gegenstände auf das Gerät.

4.2 Übersicht

1 DrehspieB
2 Kontrolleuche
3 Heiztäbe
4 Tur
5 Turgriff
6 Luftungsschlitze
7 FuB3

4.3 Zubehör

Backblech, beim Grillen, Braten oder Backen verwenden.

Zur leichteren Reinigung mit Backpapier oder Alufolie verwenden.

Grillrost und Zange zur Entnahme des

Grillrostes

Beim Grillen, Braten oder Rosten verwenden.

Herausnehmbare Krümelschublade

Für eine sichere und einfache Entfernung von Krümeln.

Drehspieß

Für gleichmäßige Grillen von Fleisch z.B.

Geflügel

Griff zum sicheren Einführren und Entnahmen des Drehspiebes.

4.4 Gebrauch des Drehspiebes

A) Mit der leicht abgerundeten Seite nach rechts einsetzen.
B) Dann links einsetzen.

4.5 Temperaturregler und Kontrolleuche

Für die Einstellung der Gartemperatur, nicht zur Ausschaltung des Gerätes.

Zur Einstellung der gewünschten Temperatur von 70 - 230 °C.
Während dem Garvorgang schaltet sich das Thermostat ein und aus, um die eingestellte Temperatur zu halten.

Die Kontrolleuche leuchtet, wenn das Gerät in Betrieb ist.

4.6 Funktionen

Die oberen Heizstäbe arbeiten.

Ober- und Unterhitze mit Umluft, die oberen und und unteren Heizstände arbeiten er Lüfter verteil die heiße Luft für eine gleichmäßig gebrachte Kruste.

4.7 Zeiteinstellung

Im Uhrzeigersinn auf die gewünschte Zeit einstellen, die Kontrolleuche leuchtet auf.

Ein Signalon ertont, wenn die Zeit abgelaufen ist und das Gerät schaltet sich aus.

Drehen Sie den Drehknopf auf OFF um das Gerät auszuschalten. Wenn Sie den Drehknopf gegen den Uhrzeigersinn auf STAY ON drehen, bleibt das Gerät an, bis es manuell ausgeschaltet wird.

4.1 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.

5 Bedienung und Betrieb

In thisem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

WARNING

Das Gerät während des Betriebes nicht unbeaufsichtigt setzen, um bei Gefahr schnell eingreifen zu konnen.

5.1 Vor dem Erstgebrauch:

Entfernen Sie alle Zubehörteile aus dem Innenraum des Gerätes, waschen Sie diese mit warmen Seifenwasser und trocknen Sie sie anschließend ab. Wischen Sie den Boden und die Oberseite des Garraums mit einem angefeuchteten Tuch aus und trocknen Sie den Garraum danach gründlich ab.

Die Heizstäbe verfügen über eine Schutzschicht. Beim ersten Betrieb kann es für ca. 5-15 Minuten zu einer geringen Dampfentwicklung kommt. Dies ist nicht schädlich und beeinträchtigt die Leistung des Gerätes nicht.

Betreiben Sie deshalb das Gerät bei erstmaliger Verwendung leer für 15 Minuten auf hochster Stufe und setzen Sie es danach gut durchlügen und abkühlen.

5.2 Gebrauch

Prufen Sie, dass die Krümmelschublade korrekt eingesetzt ist.

Legen Sie Backblech oder Grillrost gegebenfalls mit Backpapier oder Alufolie aus.

Heizen Sie den Backraum mit eingeschalteter Ober- und Unterhitze bei geschlossener Türe eine Minuten auf. Drehen Sie dazu den Temperaturregler auf die gewündte Temperatur und den Einstellregler des Timers auf die gewündte Aufheizzeit.

Geben Sie ihre Lebensmittel auf das Backblech oder direkt auf den Grillrost und schieben Sie Backblech oder Grillrost in das Gerät.

Oder: Platzieren Sie das Grillgut auf dem Drehspieß und setzen Sie diesen mit Hilfe des Griffes in das Gerät ein.

Positionierung des Grillrostes

Oben: Grillen von Fleisch. Lassen Sie Platz nach oben, beachten Sie, dass die Speise beim Grillen aufgehen konnte.

Mittel: Optimal für Back- und Kochvorgänge (z.B. Pizza), Wiederaufwärmen, Backen mit Umluft. Grillen größer Lebensmittel

Unten: Für das Kochen großerer Lebensmittel und Wiederaufwärmen von Speisen. Auch für Niedertemperaturgaren.

Stellen Sie nun den Temperaturregler auf die gewünschte Temperatur ein.

Stellen Sie den Funktionregler auf die gewünschte Funktion und stellen Sie anschließend mit dem Drehregler für die Zeiteinstellung die gewünschte Zeit im Uhrzeigersinn ein oder stellen Sie den Regler gegen den Uhrzeigersinn auf Stay On. Nach Ablauf der eingestallen Zeit ertönt ein Signalton. In der Einstellung Stay ON bleibt das Gerät an, bis Sie es manuell ausschalten.

HINWEIS

• Wenn Sie eine Kochzeit kürzer als 20 Minuten einstellen wollen, dann drehen Sie den Drehregler erst auf 40 Minuten und dann darüber auf die gewünschte Zeit.

Wenn ihre Speise fertig gegart ist dann benutzen Sie Ofenhandschuhe um das Zubehör mit Speise zu entnahmen. Mit der Zange konnen Sie den Grillrost leichter entnahmen.

Stellen Sie anschließend den Regler für die Zeiteinstellung auf OFF.

6 Reinigung und Pflege

In this Kapital erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.

6.1 Sicherheitshinweise

A VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Das Gerät muss regelmäßig gereinigt und Kochgutrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltenes Gerät wirkt sich nachteilig auf die Lebensdauer des Geräts aus und kann zu einem gefährlichen Gerätezustand sowie Pilz- und Bakterienbefall führen.
Drehen Sie den Regler für die Zeiteinstellung vor dem Reinigen auf OFF undziehen Sie den Netzstecker.
Der Garraum ist nach dem Benutzen frei. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
Reinigen Sie den Garraum nach der Verwendung, sobald er abgekühlt ist. Zu langes Warten erschwert die Reinigungunnotig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen konnen unter Umständen das Gerät beschädigen. Verbleibende Speisereste konnten beim nachsten Erhitzen Feuer fangen.
Wenn Feuchtigkeit in das Gerät eindringt, konnen elektronische Bauteile beschädigt werden. Achten Sie daraufuf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
▶ Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

6.2 Reinigung

WARNING

Brandgefahr

Entfernen Sie grundsatzlich entstandene Fettrückstände im Gerät, da diese sich ansonsten entzüden konnten.

Reinigen Sie das Gehäuse und die Krümelschublade mit einem angefeuchteten Tuch. Reinigen Sie die Tur mit einem weichen Tuch mit einem Glasreiniger oder einem milden Reinigungsmittel. Wischen Sie den Boden, Wände und Oberseite des Garraums nach jedem Gebrauch mit einem angefeuchten weichen Tuch oder weichem Reinigungsschwamm gründlich aus. Trocken Sie das Zubehör und das Gerät gründlich ab bevor Sie es erneut benutzen. Schieben Sie die Krümelschublade immer nach dem Reinigen zurück ins Gerät.

7 Störungsbehebung

In thisem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

AVORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer und Schaden am Gerät entstehen.

7.2 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Problem	Lösung
Das Gerät Funktioniert nicht.	• Vergewissern Sie sich, dass der Stecker richtig in der Steckdose sitzt.

HINWEIS

• Wenn Sie mit den oben genommen Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmull oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden.

Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

• Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Handler.
  Sorgen Sie davon, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9 Garantie

Für diesen Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind.

Ohre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.

In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entwickeln sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfällig beeinflussen. Weitergehend sind Verschleibeiteile, Transportschäden, sowieit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entwickeln sind, vom Garantieanspruch ausgeschlossen. Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen{lsst. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt. Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sichitte vor einer Rucksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.

10 Technische Daten

Gerät	Design-Backofen
Name	TO 20
Articlel-№	2970
Anschlussdaten	220-240V~ 50Hz
Leistungsaufnahme	1350-1650 W
Nettogewicht	7,05 kg
Maße (BxHxT)	45 x 27 x 39 cm

AVORSICHT VOORZICHTIG

▲WARNUNG Waarschuwing

WARNUNG Waarschuwing

▲WARNUNG Waarschuwing

▲WARNUNG Waarschuwing

WARNUNG Waarschuwing

58 Technische gegevens
