TES 4650 - Monitor de presión arterial Orbegozo - Manual de uso y guía de instrucciones gratis

Marca	Orbegozo
Modelo	TES 4650
Tipo de producto	Tenesiómetro digital de brazo
Principio de medición	Método oscilométrico
Lugar de medición	Parte superior del brazo
Rango de medición (presión)	0 – 299 mmHg (0 – 39,9 kPa)
Rango de medición (pulso)	40 – 180 pulsaciones/min
Precisión (presión)	± 3 mmHg (± 0,4 kPa)
Precisión (pulso)	± 5 % de la lectura
Pantalla	Pantalla digital LCD
Memoria	60 series de mediciones
Alimentación	4 pilas AA (alcalinas)
Apagado automático	Después de 2 minutos
Brazalete	Brazalete suave, perímetro de brazo 22–36 cm
Peso	Aproximadamente 473 g
Vida útil	5 años
Temperatura de funcionamiento	10 °C a 40 °C
Humedad de funcionamiento	15 % a 90 % HR
Temperatura de transporte/almacenamiento	−20 °C a 60 °C
Humedad de transporte/almacenamiento	10 % a 95 % HR
Símbolos de la pantalla	Memoria, AVG, IHB, pulsaciones, batería baja, etc.
Funciones especiales	Detección de latidos irregulares, cálculo del promedio de las 3 últimas mediciones
Accesorios incluidos	Brazalete, manual de instrucciones
Clase de protección	Equipo de alimentación interna, parte aplicada tipo B, IPX0
Normas	IEC 60601-1, EN 1060-1/3, IEC 80601-2-30
Garantía	Garantía legal – servicio postventa en orbegozo.com

Preguntas frecuentes - TES 4650 Orbegozo

¿Cómo instalar las pilas?

Retire la tapa del compartimiento de las pilas, inserte cuatro pilas AA respetando la polaridad indicada, luego vuelva a colocar la tapa. Utilice pilas alcalinas de tipo AA de preferencia. No use pilas recargables.

¿Cómo ajustar la fecha y la hora?

Después de insertar las pilas, el año parpadea. Use el botón MEM para cambiar el año, luego presione SET para pasar al mes, repita para el día, la hora y los minutos. Presione START/STOP para guardar y apagar.

¿Qué hacer si la pantalla no muestra nada?

Verifique la instalación de las pilas y su polaridad. Si las pilas están gastadas, reemplácelas por cuatro pilas nuevas AA. Asegúrese de que la tapa esté bien cerrada.

¿Cómo interpretar el símbolo de latido irregular (IHB)?

El símbolo IHB aparece si el dispositivo detecta un ritmo cardíaco irregular (25% más lento o más rápido que el promedio) al menos dos veces durante la medición. Consulte a su médico si este símbolo se muestra regularmente.

¿Cuál es la forma correcta de colocar el brazalete?

Coloque el brazalete en la parte superior del brazo, a 1-2 cm por encima del codo, directamente sobre la piel. Apriete firmemente con el velcro. El brazo debe estar a la altura del corazón, la palma hacia arriba, y usted debe estar sentado y relajado.

¿Cómo leer los valores promedio en la memoria?

Presione el botón MEM. La pantalla muestra el valor promedio de las tres últimas mediciones con el símbolo AVG. Para ver las mediciones individuales, presione nuevamente MEM o SET.

¿Cómo borrar la memoria?

Mantenga presionado el botón SET durante 4 a 6 segundos hasta que se muestre 'dEL no'. Presione SET para seleccionar 'dEL YES', luego confirme presionando START/STOP. La memoria se borrará.

¿Qué hacer en caso de error de medición?

Si la pantalla muestra un mensaje de error (por ejemplo, inflado o medición), verifique que el brazalete esté bien enrollado y conectado, no se mueva durante la medición, y vuelva a intentarlo. Si el problema persiste, reemplace las pilas.

¿Puedo usar el tensiómetro en un niño?

No, este tensiómetro está diseñado solo para adultos. No se recomienda para niños, bebés o recién nacidos.

¿Cómo limpiar y mantener el dispositivo?

Limpie el dispositivo con un paño suave y seco. No use solventes, productos abrasivos ni lo sumerja en agua. El brazalete se puede limpiar con un paño seco. Retire las pilas si el dispositivo no se usa durante más de 3 meses.

MANUAL DE USUARIO TES 4650 Orbegozo

Avenida de Santiago, 86

30007 Murcia España

[e-mail] / web: www.orbegozo.com

Made in PRC

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

DETECCIÓN DE LATIDO IRREGULAR 6

ANTES DE LA MEDICIÓN....6

GUÍA RÁPIDA....7

INSTALACIÓN O RECAMBIO DE PILAS ....8

AJUSTES....8

1. Establecer el año....8
2. Fecha y hora 8
3. Unidades 9
4. Finalizar 9

USO ADECUADO DEL BRAZALETE....10

HACIENDO UNA MEDICIÓN 11

USO DE LA FUNCIÓN DE MEMORIA ....12

1. Leer el valor medio 12
2. Leer los valores de medida.... 12
3. Borrar los valores de memoria....12

SOBRE LA PRESIÓN SANGUÍNEA....13

La circulación sanguínea....13
Salud y presión sanguínea....13

SITUACIÓNES DE ERROR....15

RESOLUCIÓN DE PROBLEMAS....15

LIMPIEZA Y MANTENIMIENTO....15

ESPECIFICACIONES 16

DECLARACIÓN DE INDICACIONES DE USO....17

DECLARACIONES....17

INFORMACIÓN ADICIONAL......17

GUÍA Y DECLARACIÓN DEL FABRICANTE ....18

INTRODUCCIÓN

• Gracias por adquirir este tensiómetro digital de brazo ORBEGOZO.
• La unidad usa el método oscilométrico para la medición de la presión arterial. Ello significa que la unidad detecta el movimiento de la sangre a través de la arteria braquial y convierte la presión sanguínea en una lectura digital. Esta unidad se puede usar fácilmente debido a que no necesita un estetoscopio al usar un monitor oscilométrico.
• La unidad almacena automáticamente 60 sets de valores de medida. Usted puede leer los valores almacenados pulsando el botón de memoria.
• Esta caja contiene la unidad principal (tensiómetro), el brazalete y este manual de instrucciones.

SIMBOLOS UTILIZADOS

	PELIGRO: Indica un peligro potencial que si no se evita, puede resultar en heridas graves o la muerte.
	PRECAUCIÓN: Indica un peligro potencial que si no se evita puede resultar en heridas leves o moderadas al usuario o daños en el equipo o la propiedad.
	Parte aplicada tipo B
	Representante autorizado en la Comunidad Europea
	Consulte el manual de instrucciones
	Fabricante
	Número de serie
	Marca de aparatos eléctricos y electrónicos de acuerdo a la directiva 202/96EC.El aparato, accesorios y el embalaje deben ser eliminados correctamente al final de su uso.Consulte sus ordenanzas locales u otras regulaciones para la eliminación de este aparato.

INDICACIONES DE USO Y DE SEGURIDAD

Para asegurar el uso correcto del producto bajo unas correctas medidas básicas de seguridad, siga siempre las instrucciones mencionadas a continuación.

• Lea toda la información tanto del manual como de cualquier elemento del tensiómetro antes de usarlo.
• Acuda a su doctor para recibir información específica sobre la presión sanguínea. La auto diagnosis y la auto medicación pueden ser peligrosas. Siga las instrucciones de su doctor.
• No utilice la unidad para ningún otro propósito, solo para medir la tensión.
• La unidad se ha concebido para medir la presión sanguínea y el pulso cardíaco en adultos, no estando recomendado para niños o bebés ni en casa ni en un centro médico.
• No use el teléfono móvil cerca de la unidad. Puede afectar al uso.
• Evite usar la unidad en zonas de alta radiación.
• No desmonte o intente reparar la unidad.
• No use la unidad en presencia de gases o líquidos inflamables

CONOZCA SU UNIDAD

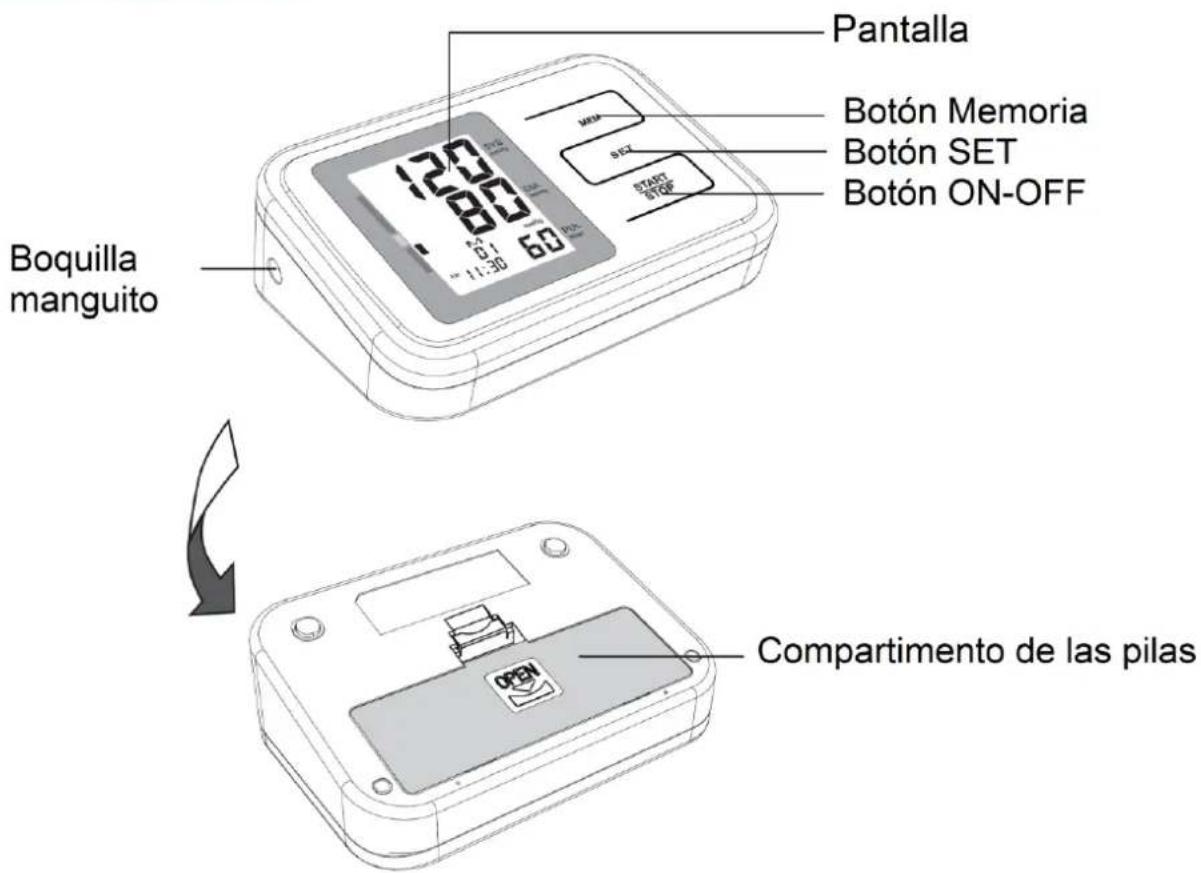

Tensiómetro

Pantalla

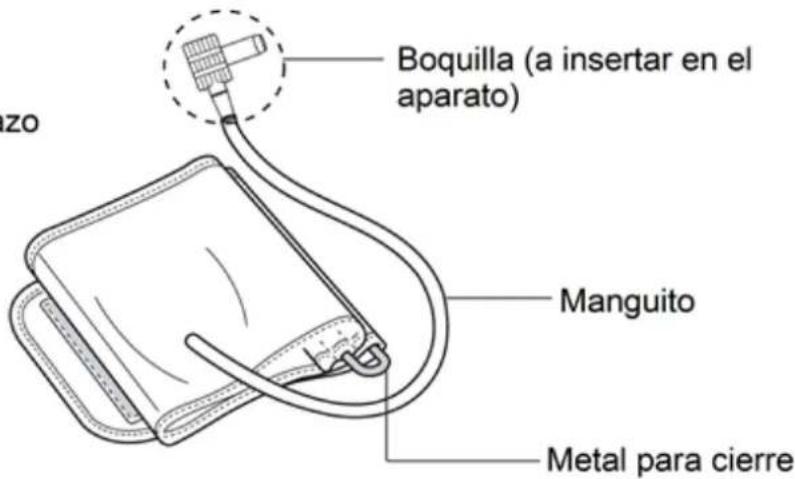

Brazalete

- Válido para un perímetro de brazo de 22 a 36 cm

Pilas

• 4 pilas alcalinas tipo AA

Manual Instrucciones

- Por favor mantenga el manual de instrucciones tras usar la unidad

⚠️ Peligro: No use baterías recargables

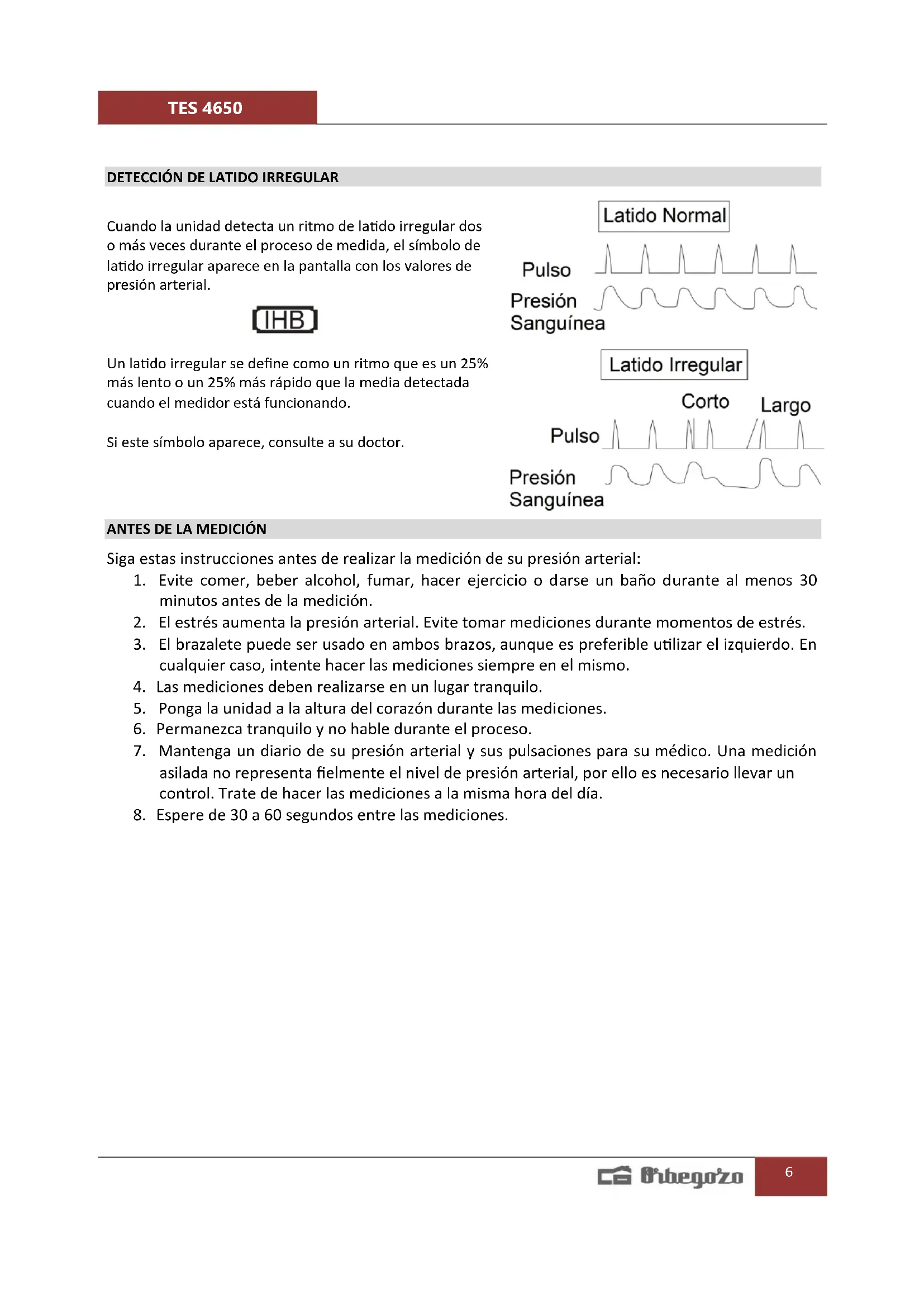

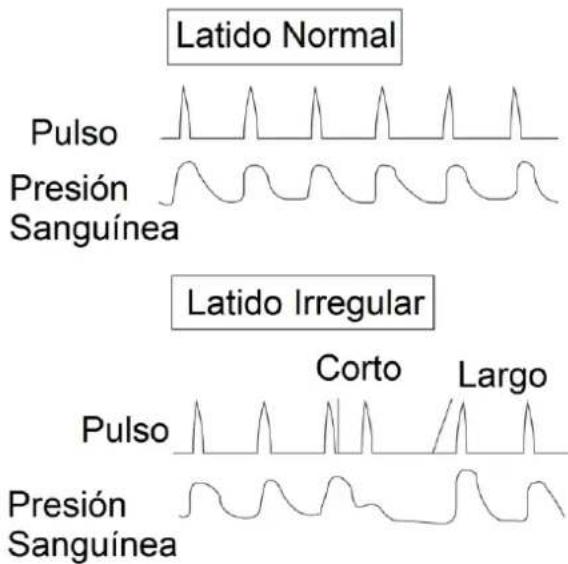

DETECCIÓN DE LATIDO IRREGULAR

Cuando la unidad detecta un ritmo de latido irregular dos o más veces durante el proceso de medida, el símbolo de latido irregular aparece en la pantalla con los valores de presión arterial.

IHB

Un latido irregular se define como un ritmo que es un 25% más lento o un 25% más rápido que la media detectada cuando el medidor está funcionando.

Si este símbolo aparece, consulte a su doctor.

ANTES DE LA MEDICIÓN

Siga estas instrucciones antes de realizar la medición de su presión arterial:

1. Evite comer, beber alcohol, fumar, hacer ejercicio o darse un baño durante al menos 30 minutos antes de la medición.
2. El estrés aumenta la presión arterial. Evite tomar mediciones durante momentos de estrés.
3. El brazalete puede ser usado en ambos brazos, aunque es preferible utilizar el izquierdo. En cualquier caso, intente hacer las mediciones siempre en el mismo.
4. Las mediciones deben realizarse en un lugar tranquilo.
5. Ponga la unidad a la altura del corazón durante las mediciones.
6. Permanezca tranquilo y no hable durante el proceso.
7. Mantenga un diario de su presión arterial y sus pulsaciones para su médico. Una medición asilada no representa fielmente el nivel de presión arterial, por ello es necesario llevar un control. Trate de hacer las mediciones a la misma hora del día.
8. Espere de 30 a 60 segundos entre las mediciones.

GUÍA RÁPIDA

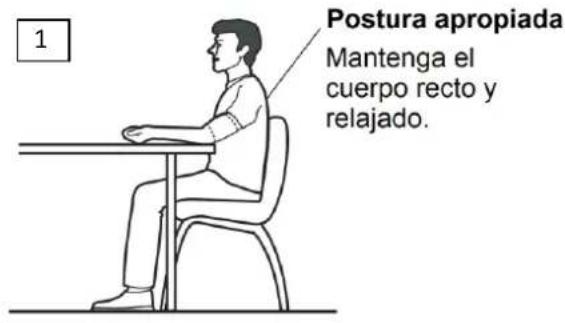

1. Quítese la ropa gruesa y permanezca tranquilo 5 o 10 minutos antes de realizar la medición.

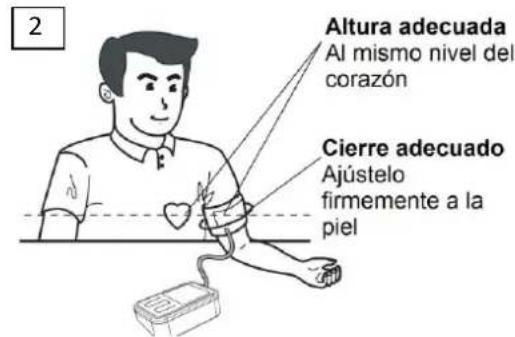

2. Remánguese o quítese la ropa que tapa el brazo para que el brazalete esté en contacto directo con la piel.

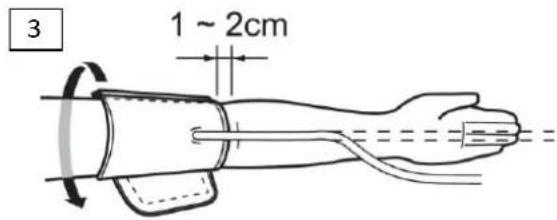

3. Meta el brazo en el brazalete dejando el manguito por la parte superior. El brazalete debe estar 1 o 2 centímetros por encima del codo.
4. Apriete firmemente el brazalete y ciérrelo con el velcro.
5. Pulse el botón ON-OFF. Aparecerán todos los símbolos y la unidad empezará a inflar automáticamente.
6. Tras el proceso, se mostrarán las mediciones y el brazalete se desinflará.

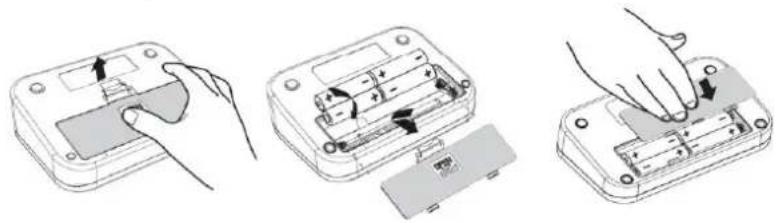

INSTALACIÓN O RECAMBIO DE PILAS

1. Quite la tapa del compartimento de las pilas.
2. Instale cuatro pilas AA respetando la polaridad.
3. Vuelva a colocar la tapa correctamente.

• Utilice 4 pilas idénticas tipo AA
- Reemplace las pilas cuando el símbolo de Batería Baja se muestre.
- No deje ninguna pila en el compartimento, pues a la larga podría desprenderse líquido y dañar la unidad.

AJUSTES

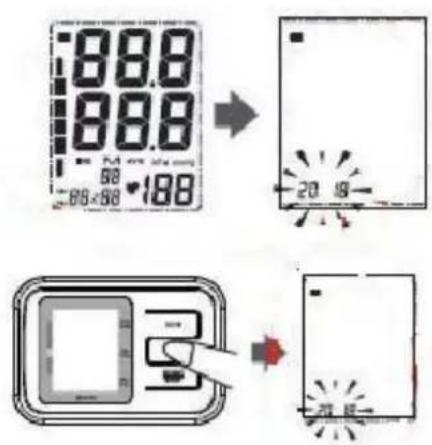

1. Establecer el año

Una vez introduzca las pilas aparecerán toda la información a la vez en la pantalla. Tras unos dos segundos, el año comenzará a parpadear.

Presione SET una vez para incrementar un año (si lo mantiene pulsado, irá cambiando progresivamente).

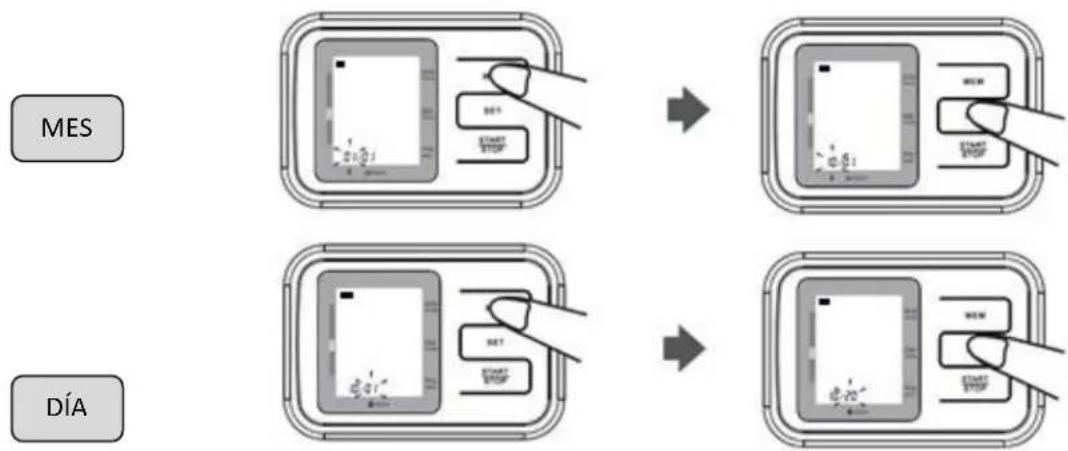

2. Fecha y hora

Pulse MEM para cambiar el mes y SET para pasar a cambiar el día. Pulse MEM hasta llegar al día del mes deseado. NOTA: el formato es MES/DÍA.

Haga lo mismo con la hora y los minutos.

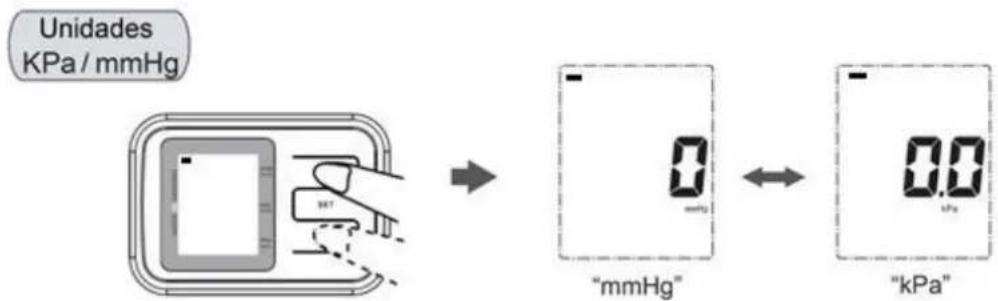

El tensiómetro se puede configurar para medir en mmHg (por defecto) o en kPa.

Pulse MEM para cambiar la unidad

Para guardar los cambios realizados, pulse el botón START-STOP.

Puede parar la configuración en cualquier momento pulsando START-STOP. Guardará la configuración hasta ese momento y apagará la unidad.

USO ADECUADO DEL BRAZALLETE

Asegúrese de que la boquilla del brazalete es insertada adecuadamente en la unidad.
Quite toda la ropa de la parte alta de su brazo para facilitar que el brazalete esté en contacto directo con su piel. Si esta ropa es gruesa, es preferible que se la quite.
Siéntese en una silla con los pies en el suelo. Ponga el brazo en la mesa de forma que quede a la altura del corazón.
Pase el final del brazalete a través del metal, dejándolo fuera.
Introduzca el brazo por el brazalete y desplácelo a la parte alta de su brazo.
El manguito debe quedar en la parte superior del brazo, situando este con la palma hacia arriba.Deje 1 o 2 cm por encima del codo.
Apriete firmemente el brazalete y ciérrelo con el velcro. Debe quedar ajustado.
Relaje el brazo, mantenga la palma hacia arriba dejando la mano relajada y encienda el aparato para empezar su medición.

HACIENDO UNA MEDICIÓN

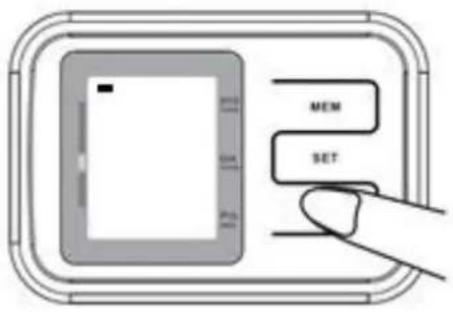

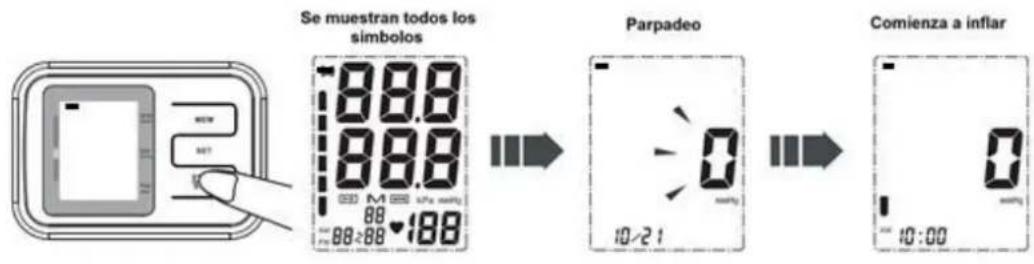

1. Presione el botón START-STOP. Aparecerán todos los símbolos y el brazalete comenzará a inflarse. Si usted quisiera detener el inflado pulse de nuevo este botón.

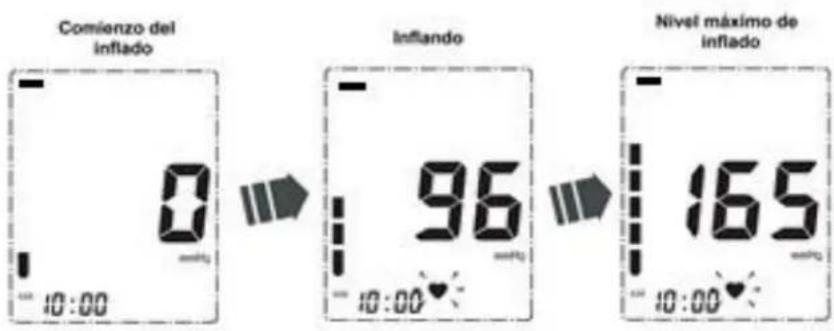

2.El proceso de inflado para automáticamente y comienza a desinflarse. El símbolo del corazón se muestra cada vez que se detecta un latido.

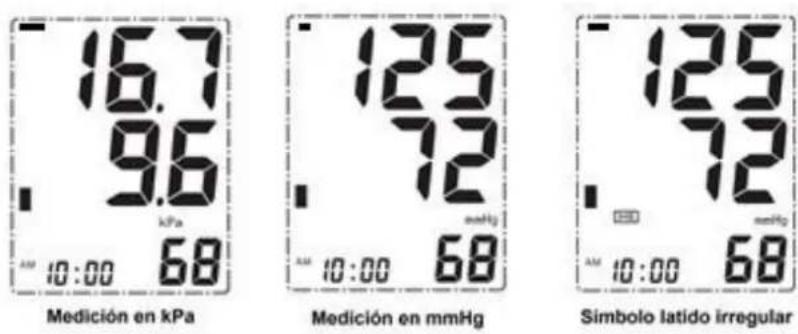

2. La presión sanguínea y el ritmo de pulsaciones son mostradas cuando el proceso termina. El símbolo de latido irregular (IHB) se muestra si se detecta alguna anomalía en el ritmo de latido.

1. Pulse el botón START-STOP para apagar la unidad. Si no lo hace, en cualquier caso la unidad se apagará automáticamente tras dos minutos.

NOTA: para parar el inflado o detener una medición, pulse START-STOP en cualquier momento. La unidad dejará de inflar y se apagará.

Para acelerar el tiempo de medición de la presión sistólica por encima de 180 mmHg, pulse y mantenga el botón MEM hasta que la unidad infle 30 o 40 mmHg por encima de su supuesta presión sistólica, si la sabe (la unidad no inflará por encima de 299 mmHg).

La unidad almacena los valores de presión y pulsaciones en la memoria tras cada medición, hasta un límite de 60.

Por otra parte, la unidad calcula una media de las mediciones leyendo los valores de las últimas 3 veces.

1. Presione START-STOP para apagar el aparato. En caso contrario se apagará automáticamente a los dos minutos.

USO DE LA FUNCIÓN DE MEMORIA

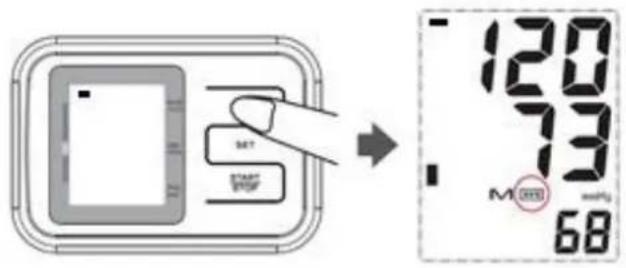

1. Leer el valor medio

Presione el botón MEM. Aparecerá el valor medio de las últimas tres medidas y el símbolo correspondiente (AVG).

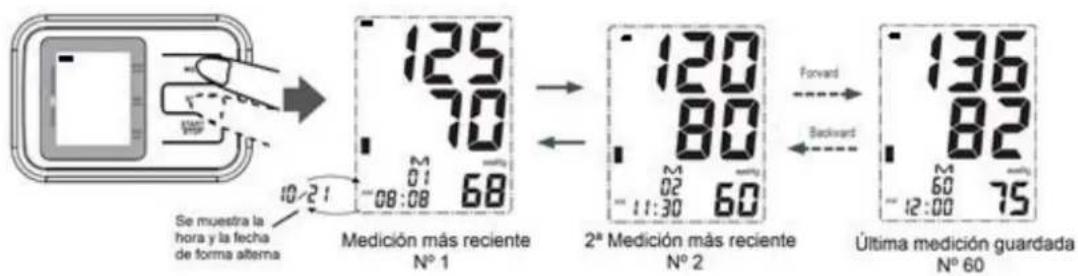

2. Leer los valores de medida

Después de mostrar el valor medio, si a continuación pulsa MEM o SET, avanzará a los datos de la primera o a la última medición respectivamente.

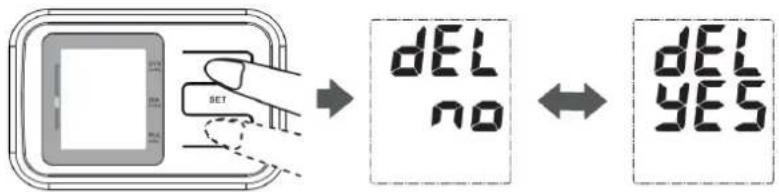

3. Borrar los valores de memoria

Pulse el botón SET durante 4 – 6 segundos hasta que la pantalla muestre =

Pulse SET de nuevo para cambiar a

Si está seguro de querer borrar la memoria, pulse START-STOP.

NOTA: si tiene seleccionado

(Borrar – Sí) durante dos minutos pero no lo acepta pulsando START-
STOP, la unidad se apagará pero la memoria no se borrará. El borrado debe ser confirmado por el usuario.

SOBRE LA PRESIÓN SANGUÍNEA

La circulación sanguínea

La circulación sanguínea es la responsable de proveer al cuerpo de oxígeno. La presión sanguínea es la presión de la sangre ejercida sobre las arterias.

La presión sistólica representa la presión producida por la contracción del corazón.

La presión diastólica representa la presión producida por la relajación del corazón.

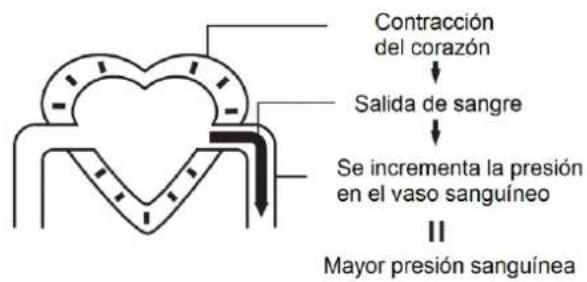

Presión Sistólica


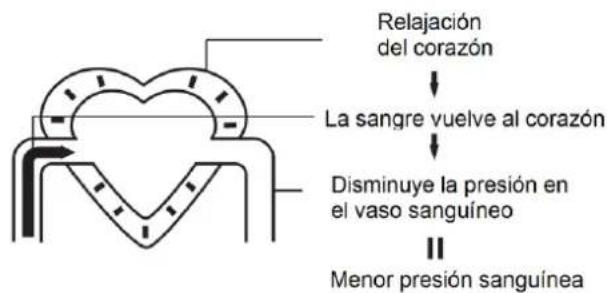

Presión Diastólica

Salud y presión sanguínea

La incidencia de la hipertensión se incrementa con la edad. También otros factores como la falta de ejercicio, el exceso de grasa y niveles altos de colesterol reducen la elasticidad de los vasos sanguíneos. La hipertensión acelera la esclerosis arterial, lo que puede producir deficiencias graves de la salud como derrames cerebrales o infarto de miocardio. Por estos motivos es muy importante saber si la presión sanguínea está en un rango saludable.

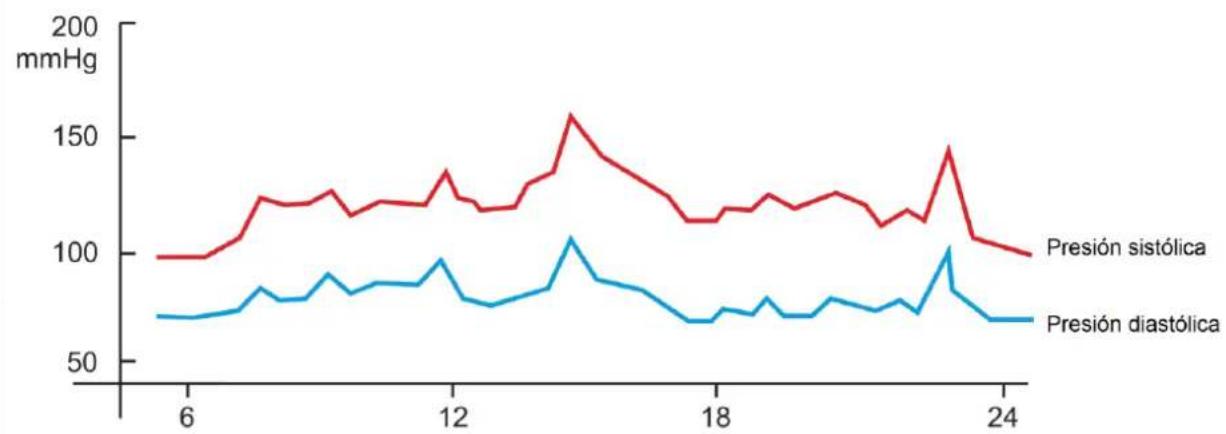

La presión arterial fluctúa minuto a minuto a lo largo del día. Por ello es esencial tomar mediciones regulares

Hora del día

para ayudarle a identificar su tensión media.

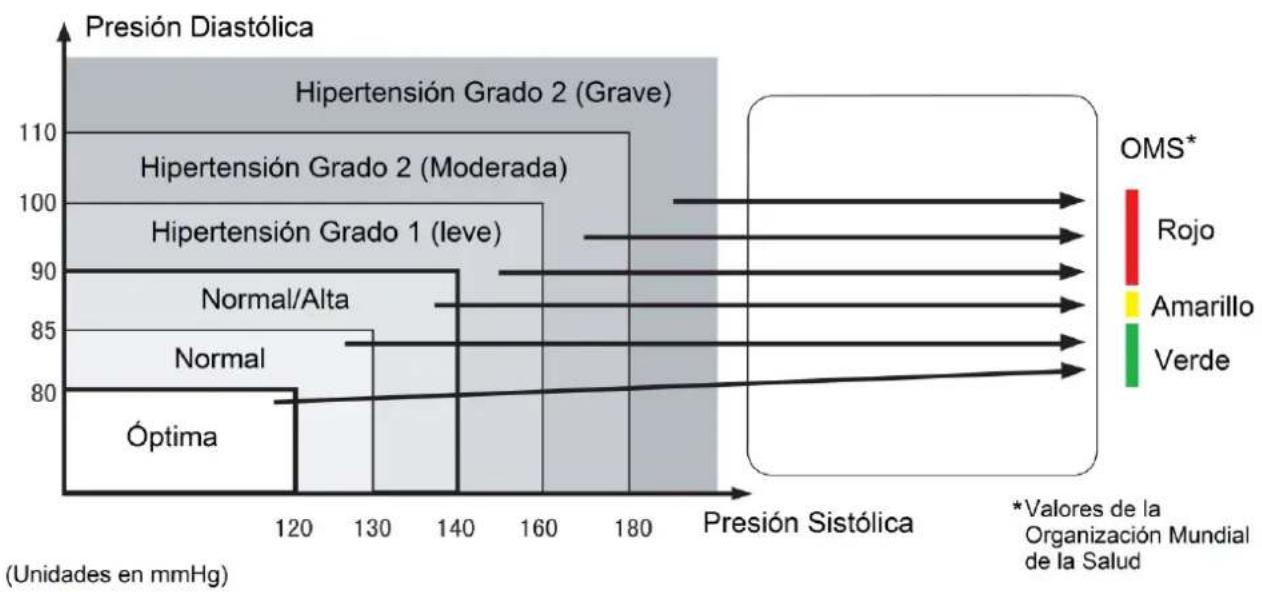

Clasificación de la presión sanguínea

Tras cada medición, la pantalla LCD muestra su posición automáticamente en 6 segmentos de los indicadores de barras, los cuales corresponden a los valores indicados por la Organización Mundial de la Salud en relación a la presión sanguínea.

Nota: cuando los valores de la presión sistólica y diastólica de una persona caen en diferentes categorías, debe aplicarse la más alta.

Factores que favorecen una presión sanguínea alta

• Sobrepeso
• Altos niveles de colesterol
• Fumar
• Consumo excesivo de alcohol
• Estrés o malestar emocional
• Consumo excesivo de sal
• Falta de ejercicio físico
  — Predisposición genética
• Enfermedades subyacentes, como del riñón o desórdenes endocrinos

Tratamiento

Si su presión sanguínea alcanza valores por encima de 140-160 mmHg y 90-95 mmHg en repetidas ocasiones durante varios días, debería consultar con su doctor para un examen médico detallado. Usted puede realizar algunas acciones adicionales para apoyar el tratamiento que su médico le asigne:

• Perder peso y bajar el colesterol
• Reducir consumo de alcohol
• Reducir ingesta de sal
• Dejar de fumar
• Hacer ejercicio regularmente

- Hacer un seguimiento de su nivel de tensión

Fuente: Journal of Hypertension 1999, Vol 17 No. 2

SITUACIÓNES DE ERROR

SIMBOLO		CAUSA	SOLUCIÓN
		Error durante el proceso de inflado.	Envuelva correcta y firmemente el brazalete
			Asegúrese de que la conexión entre la boquilla del manguito y el aparato es correcta
			Repita el proceso
		Error en la medición.	No mueva su brazo ni su cuerpo. Permanezca tranquilo.
			Repita el proceso
		Nivel de pilas bajo.	Reemplace las pilas.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA Y SOLUCIÓN
No hay energía.	Cambie las pilas por unas nuevas.
No aparece nada en pantalla.	Compruebe la instalación de las pilas y su polaridad.
Las mediciones parecen muy altas o muy bajas	La presión arterial varía constantemente. Muchos factores pueden influir, como el estrés, la hora del día, cómo ha envuelto el brazalete, etc. Consulte los apartados “Uso adecuado del brazalete” y “Haciendo una medición”.

LIMPIEZA Y MANTENIMIENTO

Limpieza

• Mantenga la unidad en su caja cuando no la use.
• Limpie la unidad con un trapo seco suave. No use limpiadores abrasivos o volátiles.
• Nunca lo sumerja en agua.

Si lo necesita, utilice radiación ultravioleta para desinfectar

Evite someter a la unidad a fuertes golpes o vibraciones, como caídas al suelo.

Mantenimiento

No limpie el aparato o el brazalete con nafta, disolvente, gasolina, etc.

No humedezca ni eche agua al brazalete para limpiarlo. Hágalo con un trapo suave seco.

Guarde la unidad en un lugar limpio y seco. No la exponga a temperaturas extremas, a la humedad o a la luz solar directa.

Quite las pilas si la unidad no va a ser usada durante al menos 3 meses.

Use la unidad de forma coherente con las instrucciones de este manual. Utilice solo partes y accesorios autorizados.

ESPECIFICACIONES

MODELO		TES 4650
PANTALLA		Pantalla digital LCD
PRINCIPIO DE MEDICIÓN		Método oscilométrico
LUGAR DE MEDICIÓN		Parte superior del brazo
RANGO DE MEDICIÓN	Presión sanguínea		0 – 299mmHg (0-39.9 kPa)
	Pulso		40 – 180 pulsaciones/minuto
PRECISIÓN	Presión sanguínea		± 3 mmHg (0.4 kPa)
	Pulso		± 5% de la lectura
INDICACIONES DE LA PANTALLA LCD	Presión sanguínea		3 dígitos
	Pulso		3 dígitos
	Símbolos		Memoria, AVG (media), IHB (latido irregular), pulsaciones, batería baja, etc.
INFLADO		Automático con bomba interna
DESINFLADO		Automático por válvula de aire
LIBERACIÓN RÁPIDA DE AIRE		Automático por válvula de aire
MEMORIA		60 sets de mediciones
ALIMENTACIÓN		4 pilas AA
APAGADO AUTOMÁTICO		Tras 2 minutos
BRAZALLETE		Brazalete tacto suave
ACCESORIOS		Brazalete, Manual de instrucciones
PESO DE LA UNIDAD		473 gr aproximadamente
VIDA ÚTIL		5 años
AMBIENTE DE FUNCIONAMIENTO	Temperatura		10 – 40°C
	Humedad		15-90%HR
	Presión atmosférica		80 – 105 kPa
AMBIENTE DE TRANSPORTE	Temperatura		-20 a 60°C
	Humedad		10 – 95%HR

DECLARACIÓN DE INDICACIONES DE USO

• La unidad está concebida para ser usada para medir la presión sanguínea (sistólica y diastólica) y el ritmo cardíaco en la parte alta del brazo usando el método oscilométrico.
• La unidad está concebida para ser usada en personas adultas, y no es recomendada para uso en otros sujetos como niños recién nacidos.
• La unidad no debe ser usada mientras el brazo sangre o tenga una herida, para evitar ejercer un exceso de presión de la sangre en la zona.

DECLARACIONES

• La unidad satisface los requerimientos de la normas IEC60601-1 de Equipos Electromédicos, y EN1060-1 y EN1060-3 de esfigmomanómetros no invasivos.
• La unidad pasa el test de compatibilidad electromagnética (EMC)
• La unidad cumple con la norma IEC 80601-2-30, de Requisitos particulares para la seguridad básica y funcionamiento esencial de los esfigmomanómetros automáticos no invasivos.
• Los riesgos asociados a la hipertensión pueden ser rebajados a niveles aceptables siguiendo las instrucciones de este manual
  — La sustitución del brazalete por otro diferente al que se provee puede resultar en fallos de medición
• Las especificaciones de este producto están sujetas a cambiar sin previo aviso en caso de mejoras en el mismo.
• La unidad podría no cumplir con sus especificaciones en caso de ser almacenada en el exterior sin cumplir los niveles de temperatura y humedad marcados en este manual.

INFORMACIÓN ADICIONAL

• Clase de protección: equipamiento internamente accionado
• Parte aplicada de tipo B
• Protección de humedad: IPX0, operación continua
• ATENCIÓN: no se permite ninguna modificación de la unidad
• PRECAUCIÓN: esta unidad no debe ser usada al lado de o junto a otros aparatos. Si el uso de estos aparatos es necesario, se deberá observar para verificar que la unidad funciona normalmente.
• ATENCIÓN Esta unidad ha sido cuidadosamente testada e inspeccionada para asegurar una adecuada operación y funcionamiento.
• La unidad satisface los requerimientos de

- la norma EN60601-1: Equipos electromédicos. Parte 1: Requisitos generales para la seguridad básica y funcionamiento esencial.

• la norma EN60601-1-2: Equipos electromédicos. Parte 1-2: Requisitos generales para la seguridad básica y características de funcionamiento esencial. Norma colateral: Compatibilidad electromagnética. Requisitos y ensayos.
• la norma EN1060-1: Esfigmomanómetros no invasivos. Parte 1: Requisitos generales.
• la norma EN1060-3: Esfigmomanómetros no invasivos. Parte 3: Requisitos suplementarios aplicables a los sistemas electromecánicos de medición de la presión sanguínea.

• la norma EN1060-4: Esfigmomanómetros no invasivos. Parte 4: Procedimientos de ensayo para determinar la exactitud del sistema total de esfigmomanómetros no invasivos automatizados.

• Como equipamiento médico eléctrico necesita precauciones especiales en relación a la compatibilidad electromagnética y necesita ser instalado y puesto en marcha de acuerdo a la información relativa a la compatibilidad electromagnética prevista en este manual.

• ATENCIÓN: el uso de accesorios, transductores o cables que no sean los provistos con en este producto puede resultar en un incremento de las emisiones o un descenso en la inmunidad del aparato.
• La precisión de los instrumentos de medición debe ser comprobada de vez en cuando, así como la presencia de fugas. Se recomienda hacerlo al menos cada dos años.

GUÍA Y DECLARACIÓN DEL FABRICANTE

EMISIONES ELECTROMAGNÉTICAS
Este tensiómetro digital se ha previsto para su uso en un ambiente electromagnético descrito a continuación. El cliente o usuario de la unidad debe asegurar que así sea.
Test de emisión	Cumplimiento	Ambiente Electromagnético – Guía
Emisiones de radiofrecuencia CISPR 11	Grupo 1	El tensiómetro usa energía de radiofrecuencia solo para su funcionamiento interno. Por lo tanto, sus emisiones son muy bajas y no es probable causar ninguna interferencia con equipos electrónicos cercanos.
Emisiones de radiofrecuencia CISPR 11	Clase B	El uso del tensiómetro digital es adecuado para su uso en todos los lugares domésticos y en aquellos directamente conectados a una red pública de bajo voltaje proveída a edificios usados para propósitos domésticos.
Emisiones armónicas IEC 61000-3-2	No aplicable
Fluctuaciones de voltaje/flicker IEC 61000-3-3	No aplicable

INMUNIDAD ELECTROMAGNÉTICA
Este tensiómetro digital se ha previsto para su uso en un ambiente electromagnético descrito a continuación. El cliente o el usuario del tensiómetro deben asegurarse de que se usa en dicho ambiente.
Test de Inmunidad	IEC 60601 Test de nivel	Nivel de cumplimiento to	Ambiente electromagnético - Guía
Descarga electroestática IEC 61000-4-2	± 6 kV contacto ± 8 kV aire	± 6 kV contacto ± 8 kV aire	El suelo debe ser de madera, hormigón o azulejo cerámico. Si el suelo está cubierto con material sintético, la humedad relativa debe ser de al menos un 30%.
Frecuencia (50Hz/60Hz) del campo magnético IEC 61000-4-8	3 A/m	3 A/m	La frecuencia de la potencia del campo magnético debe estar en niveles característicos de un ambiente típico de localizaciones comerciales u hospitalarias.
Radio frecuencia radiadaIEC 61000-4-3	3 A/m80 MHz a2.5 GHz	3 A/m	Equipos portátiles y móviles de comunicaciones por radiofrecuencia no deben ser usados cerca de parte alguna de este Monitor de Presión Arterial Digital, incluyendo los cables. La distancia de separación recomendada se obtiene a partir de la ecuación siguiente, la cual depende de la potencia y frecuencia del dispositivo:Distancia de separación recomendadad=1.167VP 80 MHz a 800 MHzd=2.333VP 800 MHz a 2.5 GHzDonde P es la potencia de salida máxima del transmisor en vatios (W) según el fabricante del transmisor y d es la distancia de separación recomendada en metros (m).Las intensidades de campo de transmisores de RF fijos, según lo determinado por un estudio electromagnéticoA, deben ser menores que el nivel de cumplimiento en cada rango de frecuenciaB.La interferencia puede ocurrir en las proximidades de equipos marcados con el símbolo siguiente.[IMAGE]
NOTA 1: A 80 MHz y 800MHz se aplica la mayor frecuencia.NOTA 2: Estas guías no son aplicables en todas las situaciones. La propagación electromagnética se ve afectada por la absorción y la reverberación de las estructuras, objetos y personas.
ALos campos de fuerza de transmisores fijos, como estaciones de radio, teléfonos y radio móvil terrestre, radios amateur, emisiones AM y FM y de TV no pueden ser previstas teóricamente con precisión. Para evaluar el ambiente electromagnético de transmisores de radio frecuencia fijos se debe realizar un estudio de electromagnetismo de la localización. Si el campo de fuerza en la localización donde el tensiómetro va a funcionar excede los niveles establecidos previamente, el aparato debe ser observado para verificar una correcta operación. Si se observa una operación anormal, se deben tomar medidas adicionales como reorientar o mover de sitio el tensiómetro.BPor encima del rango de frecuencia 150 KHz – 80 MHz, los campos de fuerza deben ser menores de 3V/m

Distancias de separación recomendadas entre equipos de radiofrecuencia portátiles/móviles y el Tensiómetro Digital.
El tensiómetro digital se concibe para un uso en un ambiente electromagnético en el que las perturbaciones de radiofrecuencia radiada están controladas. El cliente o usuario del tensiómetro debe ayudar a prevenir las interferencias electromagnéticas manteniendo un mínimo de distancia entre los equipos de comunicación por radiofrecuencia (transmisores) y el tensiómetro tal como se recomienda a continuación, de acuerdo a la potencia de salida máxima de dichos equipos de comunicación.
Potencia de salida del transmisor	Distancia de separación de acuerdo a la frecuencia del transmisor.
	De 80 MHz a 800 MHzd=1.167VP	De 80 MHz a 800 MHzd=2.333VP
0.01	0.117	0.233
0.1	0.369	0.738
1	1.167	2.333
10	3.689	7.379
100	11.667	23.333
Para transmisores cuya potencia clasificada no aparezca en el cuadro superior, la distancia de separación d en metros

(m) puede ser estimada usando la ecuación aplicable a la frecuencia del transmisor, donde P será la potencia de salida máxima en vatios (W) de acuerdo al fabricante del transmisor.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web:

https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.

0197

SITUACIÓN D'ERROR 93

RESOLUCIÓ DE PROBLEMES....93

NETEJA I MANTENIMENT ......93

ESPECIFICACIONS....94
