MANUAL DE USUARIO HK624000FB AEG

4.4 Indicador de calor residual

11. ASPECTOS MEDIOAMBIENTALES...........................................................74

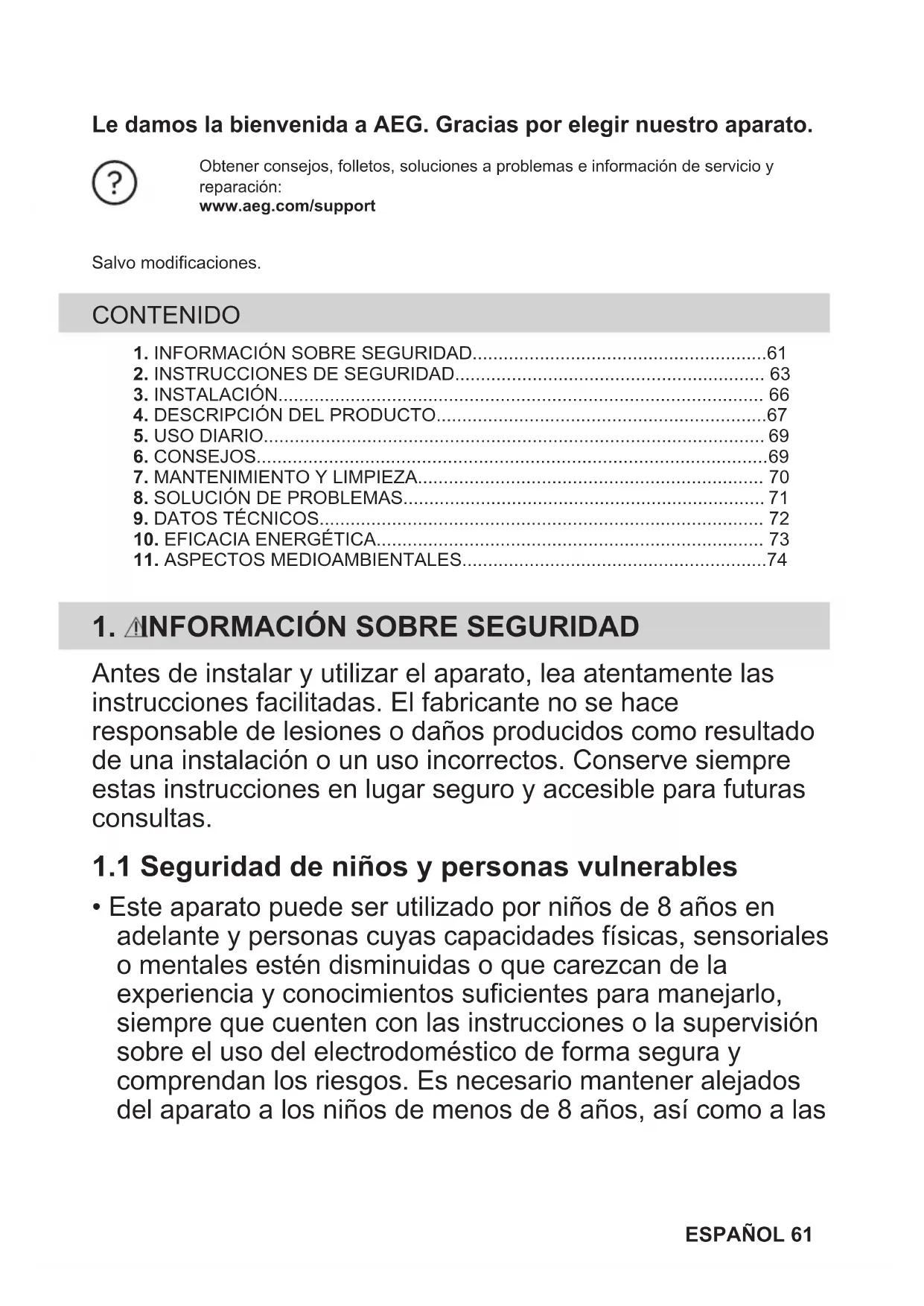

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las ESPAÑOL 61personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.

• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.

• Este aparato está diseñado para uso doméstico en interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.

• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

• El humo es una indicación de sobrecalentamiento. No utilizar nunca agua para apagar el fuego de cocción. Apagar el aparato y cubrir las llamas del aparato con una manta ignífuga o una tapa.

• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un 62 ESPAÑOLtemporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.

• PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión El proceso de cocción breve debe ser supervisado permanentemente.

• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.

• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.

• No utilice el aparato antes de instalarlo en la estructura empotrada.

• No utilice un limpiador a vapor para limpiar el aparato.

• ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de descarga eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.

• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato. ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado. ESPAÑOL 63• Siga las instrucciones de instalación suministradas con el aparato.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del vapor y la humedad.

• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.

• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación hecho de contrachapado, material de armazón para cocina u otro material incombustible bajo el aparato para evitar el acceso a la base.

• El panel de separación tiene que cubrir completamente el área por debajo de la placa.

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.

• El aparato debe conectarse a tierra.

• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.

• Utilice el cable de alimentación de red correcto.

• No deje que el cable de alimentación eléctrica se enrede.

• Asegúrese de que haya instalada una protección contra descargas eléctricas.

• Utilice la abrazadera de alivio de tensión del cable.

• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas. 64 ESPAÑOL• No cambie las especificaciones de este aparato.

• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague las zonas de cocción después de cada uso.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.

• No utilice el aparato con las manos mojadas ni con agua en contacto.

• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.

• Cuando se coloca comida en aceite caliente, puede saltar.

• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario.

• Utilice únicamente en este aparato accesorios recomendados por el fabricante. ADVERTENCIA! Riesgo de incendio y explosión.

• Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas.

• El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato. ADVERTENCIA! Riesgo de daños en el aparato.

• No coloque utensilios de cocina calientes sobre el panel de control.

• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.

• No deje que el contenido de los recipientes hierva hasta evaporarse.

• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.

• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.

• Los utensilios de cocina de hierro fundido, aluminioo que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Apague el aparato y déjelo enfriar antes de limpiarlo

• No utilice agua pulverizada ni vapor para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están ESPAÑOL 65destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red eléctrica.

• Corte el cable eléctrico cerca del aparato y deséchelo.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción. Número de serie ...........................

3.2 Placas empotradas

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Cable de conexión

• La placa se suministra con un cable de conexión.

• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2- F que soporta una temperatura de 90 °C o superior. Póngase en contacto con el Servicio técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos. min. 50mm min. 500mm min.

66 ESPAÑOLmin. 12 mm min. 60 mm Para encontrar el tutorial de vídeo "Cómo instalar la placa de cocción radiante AEG - Instalación en encimera", escriba el nombre completo indicado en el gráfico siguiente. www.youtube.com/electroluxwww.youtube.com/aegHow to install your AEG Radiant Hob - Worktop installation

3.5 Caja de protección

Si utiliza una caja de protección (accesorio adicional), el suelo protector directamente bajo la placa no es necesario. El accesorio de la caja de protección puede no estar disponible en algunos países. Póngase en contacto con el servicio de asistencia al cliente. No se puede utilizar la caja de protección si se instala la placa de cocción encima de un horno.

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de cocción

Panel de control ESPAÑOL 674.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento. Sensor Función Comentario

ENCENDIDO / APAGADO Para activar y desactivar la placa.

- Indicador del nivel de calor Para mostrar el nivel de calor.

4.3 Indicación de la temperatura en pantalla

Pantalla Descripción La zona de cocción está apagada.

La zona de cocción está en funcionamiento. + número Hay un fallo de funcionamiento. La zona de cocción continúa estando caliente (calor residual). Dispositivo de seguridad para niños está en funcionamiento. Desconexión automática está en funcionamiento.

4.4 Indicador de calor residual

ADVERTENCIA! Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual. El indicador aparece cuando una zona de cocción está caliente. También puede aparecer el indicador:

• para las zonas de cocción adyacentes, incluso si no las utiliza,

• cuando se colocan recipientes calientes en la zona de cocción fría,

• cuando la placa está desactivada pero la zona de cocción sigue caliente. El indicador desaparece cuando la zona de cocción se enfría.

68 ESPAÑOL5. USO DIARIO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el la placa de cocción.

5.2 Desconexión automática

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,

• no se ajusta un nivel de calor después de encender la placa,

• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.

• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa. Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción: Ajuste del nivel de calor La placa de cocción se apaga

Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor. Toque y al mismo tiempo para apagar la zona de cocción.

5.4 Dispositivo de seguridad para

niños Esta función impide el uso accidental o indebido de la placa. Para iniciar la función: encienda la placa de cocción con . No ajuste ningún nivel de calor. Toque a la vez de las zonas de cocción delanteras durante 4 segundos. se enciende. Apague la placa de cocción con

Para detener la función: encienda la placa de cocción con . No ajuste ningún nivel de calor. Toque a la vez de las zonas de cocción delanteras durante 4 segundos. se enciende. Apague la placa de cocción con

Para suspender la función solo durante una cocción: active la placa con . se enciende. Toque a la vez de las zonas de cocción delanteras durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Ya puede utilizar la placa de cocción. Cuando apague la placa de cocción con , la función vuelve a activarse.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

6.1 Utensilios de cocina

• Para evitar el sobrecalentamiento y mejorar el rendimiento de las distintas zonas, el utensilio de cocina debe ser lo más grueso y plano posible. ESPAÑOL 69• Asegúrese de que las bases de los utensilios estén limpias y secas antes de colocarlas sobre la placa de cocción.

• Tenga siempre cuidado de no deslizar ni frotar el utensilio de cocina por los bordes y las esquinas del vidrio , ya que podría astillar o dañar la superficie vitrocerámica. Los utensilios de cocina fabricados con acero esmaltado y bases de aluminio o cobre pueden provocar cambios de color de la superficie vitrocerámica.

6.2 Ejemplos de aplicaciones de

cocina Los datos de la tabla son valores orientativos. Ajuste de tem‐ peratura Usar para: Tiempo (min) Consejos 1 Mantener calientes los alimentos. según sea necesario Tapar los utensilios de cocina.

5 - 25 Mezcla de vez en cuando.

1 - 2 Solidificar: tortillas esponjosas, huevos

10 - 40 Cocina el plato con una tapa.

2 - 3 Arroces y platos cocinados con leche,

calentar comidas preparadas.

25 - 50 Añadir al menos el doble de líquido

que de arroz; los platos lácteos deben removerse a media cocción.

3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añada un par de cucharadas de líqui‐

4 - 5 Patatas al vapor. 20 - 60 Utilice como máximo ¼ l de agua para

tos, estofados y sopas.

60 - 150 Hasta 3 l de líquido más ingredientes.

6 - 7 Fritura ligera: escalopes, cordon bleu

de ternera, chuletas, hamburguesas, salchichas, hígado, rebozados, hue‐ vos, tortitas, rosquillas. según sea necesario Déle la vuelta a media cocción.

7 - 8 Fritura fuerte: hash browns, filetes de

5 - 15 Déle la vuelta a media cocción.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.

• Utilice siempre recipientes cuya base esté limpia.

• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.

• Utilice un limpiador especial para la superficie de la placa. 70 ESPAÑOL• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

• Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

8. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Problema Posible causa Solución La placa no se enciende o no funciona. La placa no está conectada a un su‐ ministro eléctrico o está mal conec‐ tada. Compruebe si la placa se ha conecta‐ do correctamente a la red eléctrica. Ha saltado el fusible. Asegúrese de que el fusible es la cau‐ sa del fallo de funcionamiento. Si el fu‐ sible se funde repetidamente, consulte a un electricista cualificado. No ha ajustado la temperatura antes de que transcurran 10 segundos. Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segun‐ dos. Ha pulsado 2 o más sensores al mismo tiempo. Toque solo un sensor. Hay agua o grasa en el panel de control. Limpie el panel de control. Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instala‐ ción. Se emite una señal acústica y la placa se apaga. Se emite una señal acústica cuando la placa se apaga. Ha colocado uno o varios sensores. Retire el objeto de los sensores. La placa se apaga. Ha colocado algo sobre el sensor

Retire el objeto del sensor. ESPAÑOL 71Problema Posible causa Solución El indicador de calor residual no se enciende. La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado. Si la zona ha funcionado el tiempo su‐ ficiente como para estar caliente, con‐ sulte con el centro de servicio autori‐ zado. El panel de control está caliente al tacto. El utensilio de cocina es demasiado grande o está colocado demasiado cerca del panel de control. Coloque los utensilios de cocina gran‐ des en las zonas traseras si es posi‐ ble. se enciende. Dispositivo de seguridad para niños está en funcionamiento. Consulte "Uso diario". y un número se encienden. Se ha producido un error en la pla‐ ca. Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer , desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, pón‐ gase en contacto con el Centro de ser‐ vicio técnico. se enciende. Falta la segunda fase de la alimen‐ tación eléctrica. Compruebe si la placa se ha conecta‐ do correctamente a la red eléctrica. Quite el fusible, espere un minuto e in‐ serte el fusible de nuevo.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Indique también el código de tres dígitos de la vitrocerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error. Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

9.1 Placa de datos técnicos

Modelo HK624000FB Número de producto (PNC) 949 492 164 01 Tipo 60 HAD 54 AO 220-240 V ~ 50-60 Hz Fabricado en: Rumania Nº serie: ................ 6.5 kW AEG 72 ESPAÑOL9.2 Especificaciones de la zona de cocción Zona de cocción Potencia nominal (ajuste de temperatura máx.) [W] Diámetro de la zona de cocción [mm] Parte del. izq. 2300 210 Parte tras. izq. 1200 145 Parte del. der. 1200 145 Parte tras. der. 1800 180 Para obtener un resultado de cocción óptimo, utilice utensilios de cocina con un diámetro no mayor al de la zona de cocción.

10. EFICACIA ENERGÉTICA

10.1 Información del producto conforme a la normativa de diseño

ecológico UE Ecodesign Identificación del modelo HK624000FB Tipo de placa Placa empotrada Número de zonas de cocción 4 Tecnología de calentamiento Calentador radiante Diámetro de las zonas de cocción circulares (Ø) Parte del. izq. Parte tras. izq. Parte del. der. Parte tras. der.

Consumo energético por zona de cocción (EC elec‐ tric cooking) Parte del. izq. Parte tras. izq. Parte del. der. Parte tras. der.

Consumo energético de la placa (EC electric hob) 191.9 Wh/kg IEC / EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento

10.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

• La base del utensilio de cocina debe tener el mismo diámetro que la zona de cocción.

• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.

• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.

• Utilice el calor residual para mantener calientes los alimentos o derretirlos. ESPAÑOL 7310.3 Información de producto sobre consumo de energía y el tiempo máximo para alcanzar el modo de bajo consumo aplicable Consumo de energía en modo apagado 0.3 W Tiempo máximo necesario para que el equipo alcance automáticamente el modo de bajo consumo aplicable 2 min

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. 74 ESPAÑOL *867373029-B-122024
