MANUAL DE UTILIZADOR HK624000FB AEG

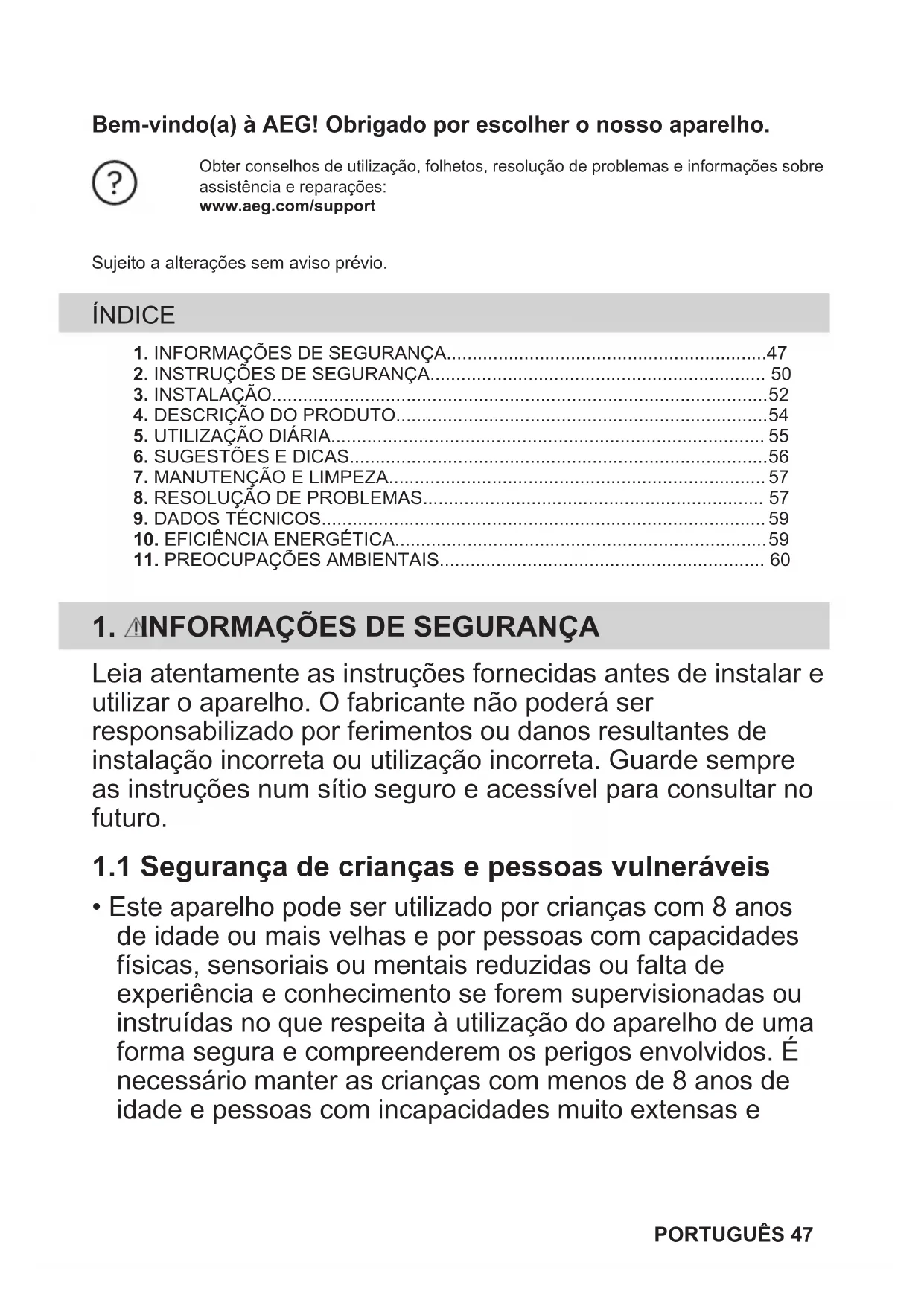

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e PORTUGUÊS 47complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.

• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.

• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

• Este aparelho destina-se apenas a ser utilizado para cozinhar.

• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.

• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).

• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.

• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.

• O fumo é uma indicação de sobreaquecimento. Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa. 48 PORTUGUÊS• AVISO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que seja ligado e desligado regularmente pelo fornecedor de eletricidade.

• CUIDADO: O processo de cozedura tem de ser supervisionado Um processo de cozedura de curta duração tem de ser supervisionado continuamente.

• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.

• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

• Não use o aparelho antes de instalá-lo na estrutura embutida.

• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.

• AVISO: Se a superfície apresentar alguma fenda, desligue o aparelho para evitar a possibilidade de choque elétrico. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes. PORTUGUÊS 492. INSTRUÇÕES DE SEGURANÇA

AVISO! A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada. AVISO! Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.

• Não instale nem utilize o aparelho se estiver danificado.

• Siga as instruções de instalação fornecidas com o aparelho.

• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.

• Vede as superfícies cortadas do armário com um vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho contra o vapor e a humidade.

• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação feito de contraplacado, material de armário de cozinha ou outro material não inflamável debaixo do aparelho para evitar o acesso à parte inferior.

• O painel de separação tem de cobrir completamente a área sob a placa.

2.2 Ligação elétrica

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.

• O aparelho tem de estar ligado à terra.

• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.

• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.

• Utilize o cabo de alimentação correto.

• Não permita que o cabo de alimentação se enrole.

• Certifique-se de que está instalada uma proteção contra choques.

• Utilize o grampo de alívio de tensão no cabo.

• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o nosso Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.

• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Se a tomada eléctrica estiver solta, não ligue a ficha. 50 PORTUGUÊS• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

AVISO! Risco de ferimentos, queimaduras e choque elétrico.

• Não altere as especificações deste aparelho.

• Retire todas as películas de embalagem, rotulagem e de proteção (se aplicável) antes da primeira utilização.

• Certifique-se de que as aberturas de ventilação não ficam obstruídas.

• Não deixe o aparelho sem vigilância durante o funcionamento.

• Desligue a zona de cozedura após cada utilização.

• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.

• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.

• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente elétrica. Isto evita choque eléctrico.

• Quando coloca alimentos em óleo quente, pode salpicar.

• Não utilize folha de alumínio ou outros materiais entre a superfície de cozedura e o tacho, salvo indicação em contrário do fabricante deste aparelho.

• Utilize apenas acessórios recomendados pelo fabricante para este aparelho. AVISO! Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.

• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.

• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.

• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho. AVISO! Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.

• Não coloque uma tampa de panela quente na superfície de vidro da placa.

• Não deixe que os tachos fervam até ficarem sem água.

• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.

• Não ative as zonas de cozedura com tachos vazios ou sem tacho.

• Os tachos de ferro fundido, alumínio ou que tenham a base danificada podem riscar o vidro / cerâmica. Levante sempre estes objetos quando precisar de os deslocar sobre a placa.

2.4 Cuidados e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer

• Não utilize jatos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, PORTUGUÊS 51esfregões abrasivos, solventes ou objetos metálicos, salvo indicação em contrário.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.

• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

• Contacte a sua autoridade local para saber como descartar o aparelho corretamente.

• Desligue o aparelho da alimentação elétrica.

• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa. Número de série ...........................

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

• A placa é fornecida com um cabo de ligação.

• Para substituir o cabo de alimentação, se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporte uma temperatura de 90 °C ou superior. Contacte um Centro de Assistência Técnica Autorizado. O cabo de ligação só deve ser substituído por um eletricista qualificado.

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos. min. 50mm min. 500mm 52 PORTUGUÊSmin.

min. 12 mm min. 60 mm Encontre o tutorial em vídeo “Como instalar a sua placa radiante AEG – Instalação de balcão” introduzindo o nome completo indicado na ilustração abaixo. www.youtube.com/electroluxwww.youtube.com/aeg How to install your AEG Radiant Hob - Worktop installation

3.5 Caixa de proteção

Se utilizar uma caixa de proteção (acessório adicional), o piso protetor diretamente por baixo da placa não é necessário. A caixa de proteção acessória pode não estar disponível em alguns países. Contacte o Serviço de Apoio ao Cliente. Não pode utilizar a caixa de proteção se instalar a placa por cima de um forno.

PORTUGUÊS 534. DESCRIÇÃO DO PRODUTO

4.1 Disposição da superfície de confeção

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento. Campo do sen‐ sor Função Comentário

Visor Do ciclo A zona de confeção está desativada. A zona de confeção está ativada. 54 PORTUGUÊSVisor Do ciclo + dígito Existe uma anomalia. Uma zona de confeção ainda está quente (calor residual). Dispositivo de segurança para crianças funciona. Desligar automático ativo.

4.4 Indicador de calor residual

AVISO! Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual. O indicador acende-se quando uma zona de aquecimento está quente. O indicador também pode acender-se:

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,

• quando um tacho quente é colocado numa zona de aquecimento fria,

• quando a placa está desativada mas a zona de aquecimento ainda está quente. O indicador desaparece quando a zona de aquecimento tiver arrefecido.

5. UTILIZAÇÃO DIÁRIA

Toque em durante 1 segundo para activar ou desactivar a placa.

5.2 Desligar automático

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas,

• Quando, após a activação da placa, não é definido qualquer grau de cozedura,

• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objecto ou limpe o painel de comandos.

• Quando não desactiva uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desactiva-se. Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desactiva: Grau de confeção A placa desactiva-se após

Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em e simultaneamente para desactivar a zona de cozedura. PORTUGUÊS 555.4 Dispositivo de segurança para crianças Esta função evita o acionamento acidental da placa. Para iniciar a função: ative a placa com . Não defina nenhum grau de aquecimento. Toque em das duas zonas de cozedura dianteiras durante 4 segundos. acende- se. Desactive a placa com . Para parar a função: ative a placa com . Não defina nenhum grau de aquecimento. Toque em das duas zonas de cozedura dianteiras durante 4 segundos. acende- se. Desative a placa com . Para suspender a função para apenas uma sessão de zona de cozedura: ative a placa com . acende-se. Toque em das duas zonas de cozedura dianteiras durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com , a função fica novamente ativa.

• Para evitar o sobreaquecimento e melhorar o desempenho das zonas, o tacho deve ser o mais espesso e plano possível.

• Certifique-se de que as bases das panelas estão limpas e secas antes de as colocar na superfície da placa.

• Tenha sempre cuidado para não deslizar ou esfregar o tacho nas extremidades e cantos do vidro , pois pode lascar ou danificar a superfície do vidro. Os tachos feitos de aço esmaltado ou que tenham fundos de alumínio ou cobre poderão causar uma alteração de cor na superfície de vitrocerâmica.

6.2 Exemplos de aplicações de

cozinha Os dados apresentados na tabela servem apenas como referência. Definição de cozedura Utilize para: Tempo (min.) Sugestões 1 Manter os alimentos cozinhados quen‐ tes. conforme necessário Coloque uma tampa no tacho.

1 - 2 Molho holandês, derreter: manteiga,

10 - 40 Cozinhe com uma tampa.

2 - 3 Cozer arroz e pratos à base de leite

em lume brando, aquecer refeições pré-cozinhadas.

25 - 50 Adicione, no mínimo, duas partes de

líquido para uma parte de arroz e me‐ xa os pratos à base de leite a meio do processo. 56 PORTUGUÊSDefinição de cozedura Utilize para: Tempo (min.) Sugestões

3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione algumas colheres de sopa

60 - 150 Até 3 l de líquido mais ingredientes.

6 - 7 Fritura ligeira: escalopes, cordon bleu

de vitela, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, so‐ nhos. conforme necessário Vire a meio do tempo.

5 - 15 Vire a meio do tempo.

9 Ferver água, cozer massa, estufar carne (goulash, guisado), batatas fritas.

7. MANUTENÇÃO E LIMPEZA

AVISO! Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.

• Utilize sempre o acessório com a base limpa.

• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.

• Utilize um produto de limpeza especial adequado para a superfície da placa.

• Utilize um raspador especial para o vidro.

7.2 Limpeza da placa

• Remover imediatamente: plástico derretido, película de plástico, açúcar e alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial para placas sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.

• Remover a descoloração metálica brilhante: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO! Consulte os capítulos relativos à segurança. PORTUGUÊS 578.1 O que fazer se… Problema Causa possível Solução Não consegue ativar ou utilizar a placa. A placa não está ligada à corrente elétrica ou não está corretamente li‐ gada. Verifique se a placa está corretamente ligada à corrente elétrica. O fusível está fundido. Certifique-se de que o fusível é a cau‐ sa da anomalia. Se o fusível se fundir diversas vezes, contacte um eletricista qualificado. Não configure a definição de aqueci‐ mento durante 10 segundos. Ative novamente a placa e defina a definição de aquecimento em menos de 10 segundos. Tocou em 2 ou mais campos do sensor em simultâneo. Toque em apenas um campo do sen‐ sor. Há água ou manchas de gordura no painel de comandos. Limpe o painel de comandos. Pode ouvir um som constante. A ligação eléctrica não está correta. Desligue a placa da corrente elétrica. Peça a um eletricista qualificado que verifique a instalação. É emitido um sinal acústico e a placa desativa-se. É emitido um sinal acústico quando a placa é desativada. Colocou alguma coisa sobre um ou mais campos do sensor. Retire o objeto dos campos do sensor. A placa desativa-se. Colocou alguma coisa sobre o cam‐ po do sensor . Retire o objeto do campo do sensor. O indicador de calor residual não acende. A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado. Se a zona tiver funcionado durante tempo suficiente para ficar quente, fale com um Centro de Assistência Técni‐ ca Autorizado. O painel de comandos fica quen‐ te ao toque. O tacho é demasiado grande ou es‐ tá demasiado próximo do painel de comandos. Coloque tachos grandes numa das zo‐ nas de aquecimento de trás, se possí‐ vel. acende-se. Dispositivo de segurança para crian‐ ças funciona. Consulte “Utilização diária”. e um número acendem-se. A placa apresenta um erro. Desative a placa e ative-a novamente após 30 segundos. Se se ligar no‐ vamente, desligue a placa da corrente elétrica. Após 30 segundos, ligue a placa novamente. Se o problema con‐ tinuar, entre em contacto com um Centro de Assistência Técnica Autori‐ zado. acende-se. A segunda fase da alimentação elé‐ trica está em falta. Verifique se a placa está corretamente ligada à corrente elétrica. Retire o fusí‐ vel, aguarde um minuto e volte a intro‐ duzir o fusível. 58 PORTUGUÊS8.2 Se não conseguir encontrar uma solução... Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada. Certifique-se de que utilizou a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

9.1 Placa de classificação

Modelo HK624000FB PNC 949 492 164 01 Tipo 60 HAD 54 AO 220 – 240 V 50 – 60 Hz Fabricado em: Roménia N.º de série.................. 6.5 kW AEG

9.2 Especificações das zonas de cozedura

Zona de cozedura Potência nominal (definição de aquecimento máxima) [W] Diâmetro da zona de cozedura [mm] Dianteiro esquerdo 2300 210 Traseiro esquerdo 1200 145 Dianteiro direito 1200 145 Traseiro direito 1800 180 Para optimizar a cozedura, utilize um tacho com diâmetro não superior ao da zona de cozedura.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto de acordo com o Regulamento de Ecodesign

da UE Identificação do modelo HK624000FB Tipo de placa Placa encastrada Número de zonas de aquecimento 4 Tecnologia de aquecimento Aquecimento radiante PORTUGUÊS 59Diâmetro das zonas de aquecimento circulares (Ø) Dianteiro esquerdo Traseiro esquerdo Dianteiro direito Traseiro direito

Consumo de energia por zona de aquecimento (EC electric cooking) Dianteiro esquerdo Traseiro esquerdo Dianteiro direito Traseiro direito

Consumo de energia da placa (EC electric hob) 191.9 Wh/kg IEC / EN 60350-2 - Aparelhos elétricos domésticos para cozinhar - Parte 2: Placas – Métodos para medir o desempenho.

10.2 Poupança de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.

• Sempre que possível, coloque as tampas nos tachos.

• Coloque o tacho na zona de cozedura antes de a activar.

• O fundo do tacho deve ter o diâmetro igual ao da zona de cozedura.

• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.

• Centre o tacho na zona de cozedura.

• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

10.3 Informações do produto para consumo de energia e tempo máximo

para alcançar o modo de baixa potência aplicável Consumo de energia no modo desligado 0.3 W Tempo máximo necessário para que o forno atinja automaticamente o modo de bai‐ xa potência aplicável 2 min
