MANUAL DE USUARIO VM9214BT JENSEN

Para Obtener instrucciones en Espanol, dirijase a la page 5.

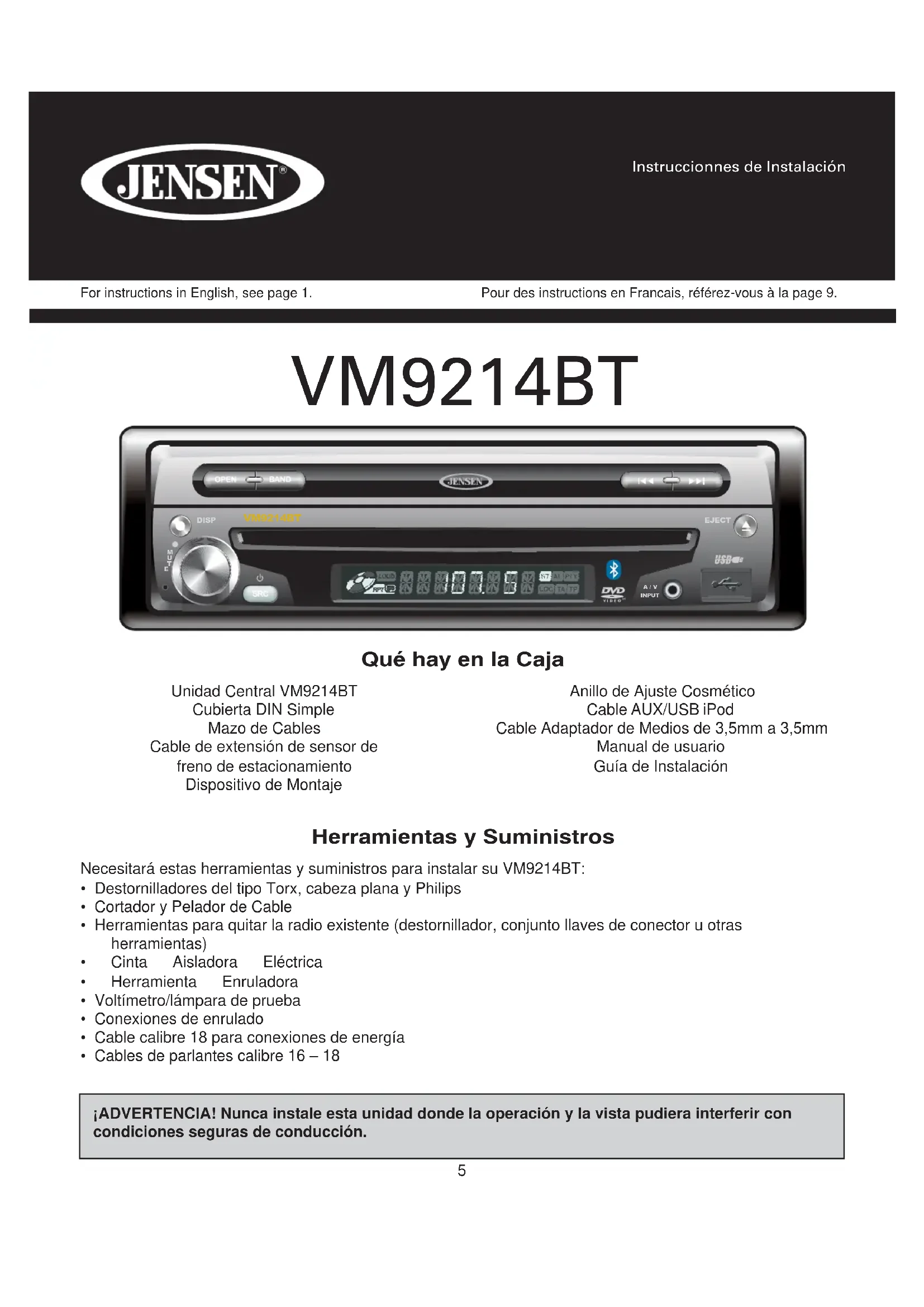

Unidad Central VM9214BT

Cubierta DIN Simple

Mazo de Cables

Cable de extension de sensor de

freno de estacionamento

Dispositivo de Montaje

Anillo de Ajuste Cosmético

Cable AUX/USB iPod

Cable Adaptador de Medios de 3,5mm a 3,5mm

Manual de usuario

Guía de Instalación

Herramentas y Suministros

Necesitará estas herramientos y suministros para instalar su VM9214BT:
- Destornilladores del tipo Torx, cabeza plana y Philips
- Cortador y Pelador de Cable
- Herramientos para quitar la radio existente (destornillador, Conjunto llaves de conector u另一边 herramentas)
Cinta Aisladora Elctrica
Herramienta Enruladora
- Voltimetro/lampara de prueba
- Conexiones de enrutado
- Cable calibre 18 para conexiones de energia
- Cables de parlantes calibre 16-18

ADVERTENCIA! Nunca instale estaunidaddonde la operacion yla vista pudiera interferir con conditionses seguras de conducccion.

Equipo Ooptional

• NAV102: Antes de acceder arialquier funcion de navigacion. Todas las instrucciones de instalacion y uso se incluiarcon el modulo de navigacion.

• Camara de Video Posterior

Cómo desconectar la Bateria

Para registrar un cortocircuito, asegúrese deURTAR el encendido y quitar el cable negativo (-) de la batería antes de la instalación.

NOTA: Si el VM9214BT sera instalado en un automóvil equipado con una computadora de abordo o de navigation, no desconecte el cable de la bateria. Si se desconecta el cable, podra perdarse la memoria de la computadora. Bajo estas conditiones, use un cuidado adicional durante la instalación para evaporar provocar un cortocircuito.

Pre-installación

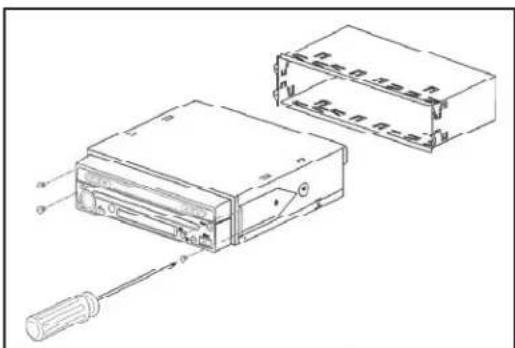

1 Quite los quatre tornillos que atan la manga del montaje a la radio y quite la manga.

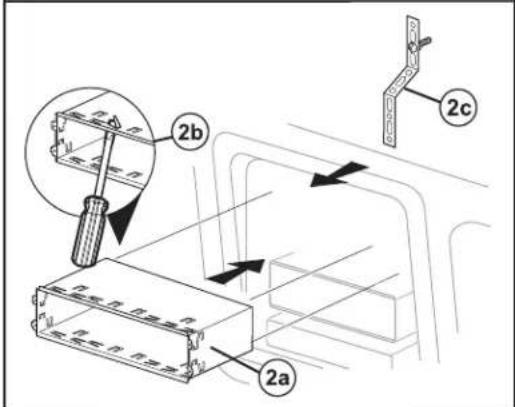

2 Instale la cubierta de montaje.

a. Instale la cubierta dentro del consola o adaptador optional. No fuerce la cubierta dentro de la abertura o provoque que esta se doble o tuerza.

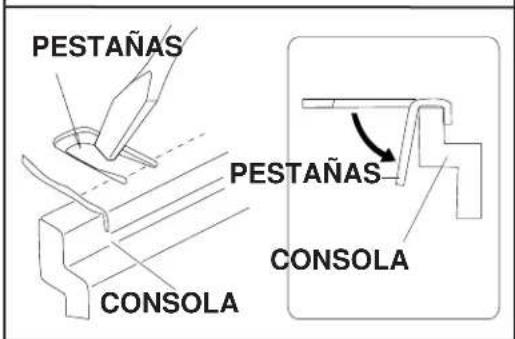

b. Ubique la série de pestñas dobladas a lo largo de la parte superior, inferior, y laterales de la cubierta de montaje. Con la cubierta Completely insertada bajo de la abertura de la consola, doble hacía afuera la cantidad necesaria de pestñas para que la cubierta está fácilmente asegurada a la consola.
c. Instale la tira de soporte para hacer mas estar a la unidad.

3 Coloque la radio frente a la abertura de la consola de forma tal que el cableado coulda pasarse por la cubierta de montaje.

iPRECAUCION!: Tenga cuidado de no danar el cableado del automóvil.

Cableado

jADVERTENCIA! Sólo conectar la unidad a un suministro de energia de 12 voltios con la adecuada conexión a tierra.

Complete el cableado como se ilustra en el diagrama de cableado de la page 8. Una vez completeness, re- connecte el terminal negativo de la bateria. Si no hay disponible ACCESORIOS, connecte el terminal CAC al suministro de energia con un interruptor.

NOTA: Cuando reemplaza un fusible, asegúrese de usar el tipo y amperaje correctos paraatar daños a la radio. El VM9214BT uses a fusible de 15 amp, ubicado en la caja trasera de filtro en linea con el cableado principal.

Instalacion Final

Después de terminar las conexiones de cableado, encienda la unidad para confirmar el funciona (el interruptor de encendido del vehiculo debe estar en "on"). Si la unidad no funciona, vuelva a verificar todo el

cableado hasta corregir el problema. Una vez que se logra el funcionacorrecto, cierre el interruptor de encendido y proceda con el montaje fi nal del chasis.

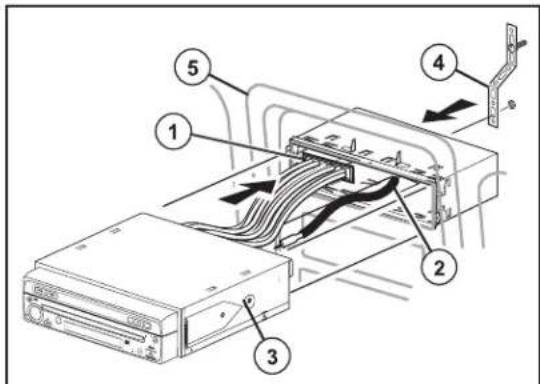

1 Conecte el adaptor de cableado al arnes de cableado existente.
2 Conecte el terminal de antenna.
3 Deslice@cuidadosamente la radio bajo de la cubierta de montaje,asegurandose queiene ellado correcto hacia ar riba,y asegure con la original los 4 tornillos.
4 Adose un extremo de la tira perforada de soporte (provista) al tornillo prisionero, el cui está atornillado en el inserto roscado en la parte posterior de la unidad, usinga la tuerca hexagonal provista. Sujete el除外 extremo de la tira perfo rada a una parte segura de la consola tanto arriba o bajo de la radio usando un tornillo y la tuerca hexagonal provista. Doble la tira, como seanecessary para posicionarla.
5 Vuelva a colocarrialquier item removido de la consola.Co necte el adaptorador de cableado al arnes de cableado existente.

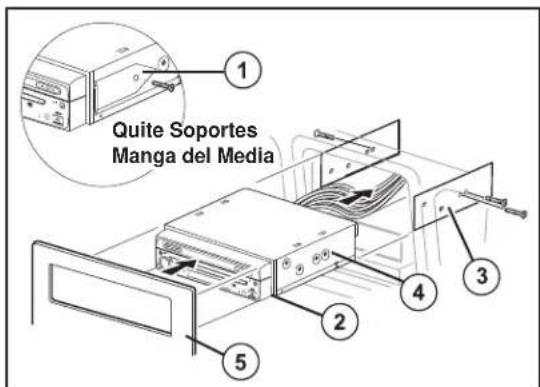

Instalacion Final ISO DIN

1 Quite los soportes de la manga del montaje.
2Quitar los anillos cosméticos.
Montar soportes de fabrica en la nuova radio usingo los tornillos existentes de la vieja radio.
4 Deslice el chasis de la radio bajo de la abertura y ase gure.
5 Re-installar el panel de consola.

PRECAUCION! La parte posterior de la radioDebe estar soportada con la tira para evaporar daños a la consola por el peso de la radio o el funcionaimiento inadequado debido a la vibración.

NOTA: Para el funcionacorrecto del reproductor de CD/DVD, el chasis debemontarse Dentro de los 20^ de la horizontal. Asegürese que la unidad se monta sin esta limitacion.

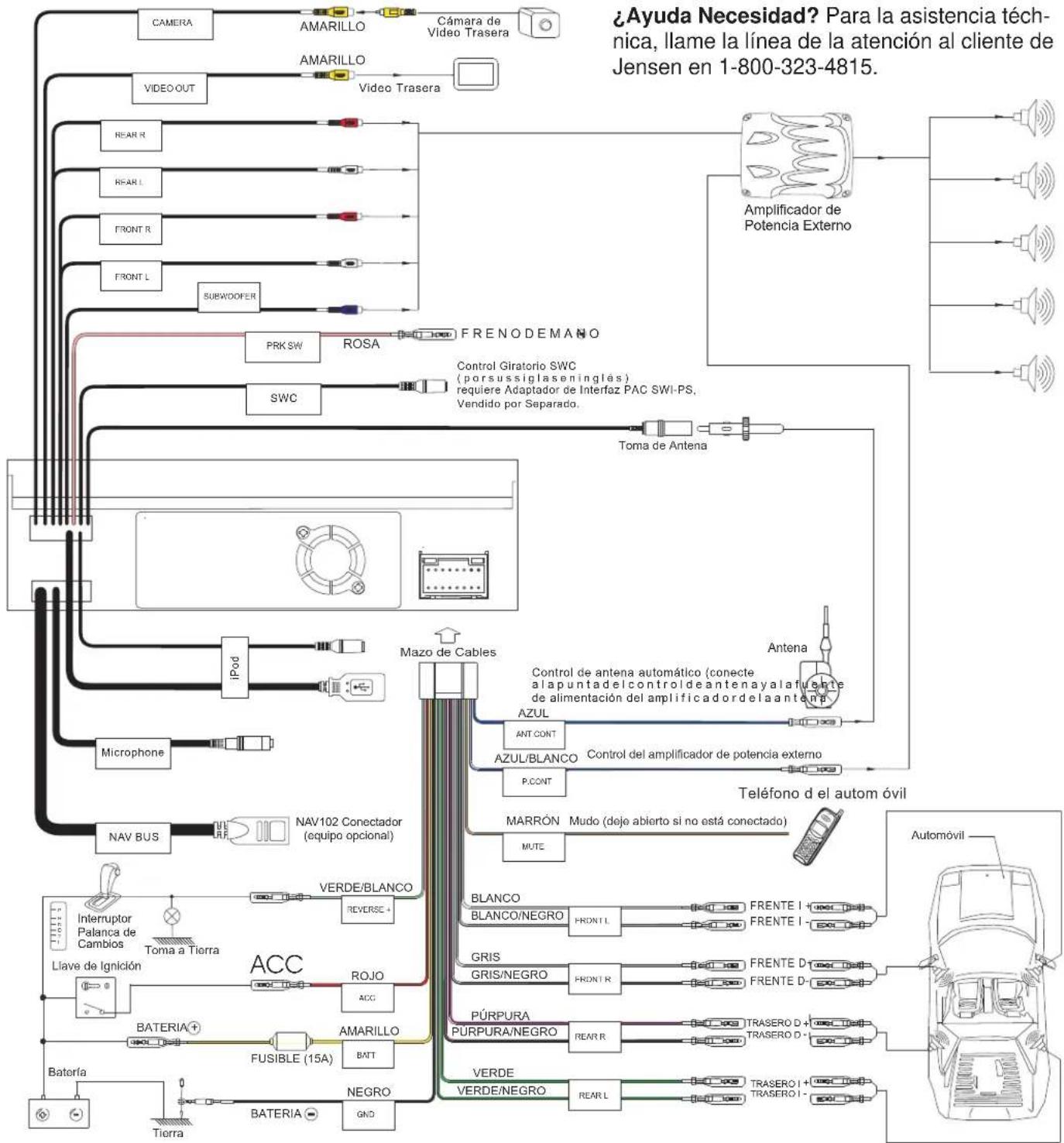

Diagrama de Cableado

IMPORTANTE: Las conexiones incorrectly del cableo puede darar la unidad. Siga las instrucciones del cableo cuidadosamente, o haga que la instalacion sea manejada por un technician experimentado.

Conecte el cable del iPod a las entradas traseras del iPod del chasis (conectores USB / 3.5mm) y guie el cable del iPod a una parte accesible del area del tablero para una conectividad fácil. Para un uso occasional del iPod, mantenga un cable de iPod en la guantera y utilizeso para conectar el iPod al conector frontal del USB.

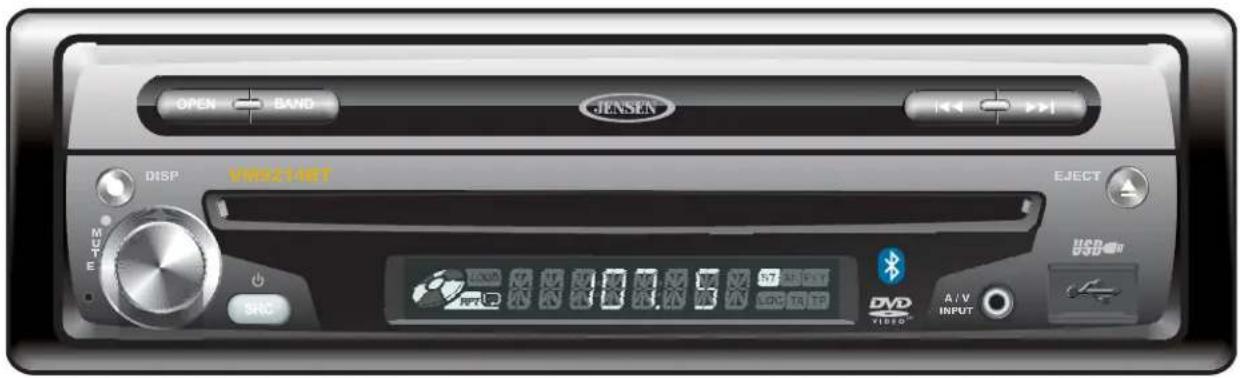

VM9214BT
