MODE D'EMPLOI VM9214BT JENSEN

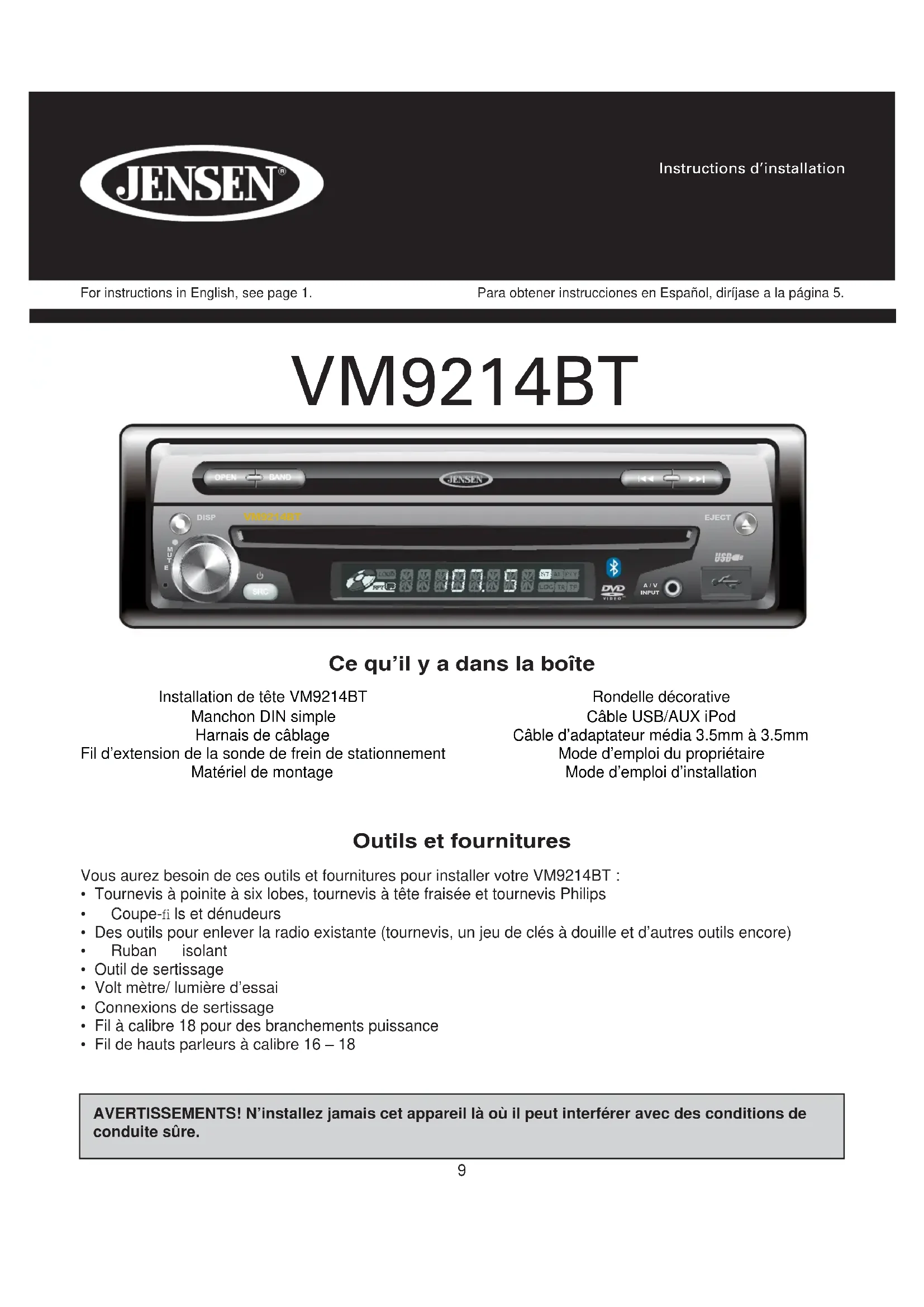

Pour des instructions en Francais, referez-vous à la page 9.

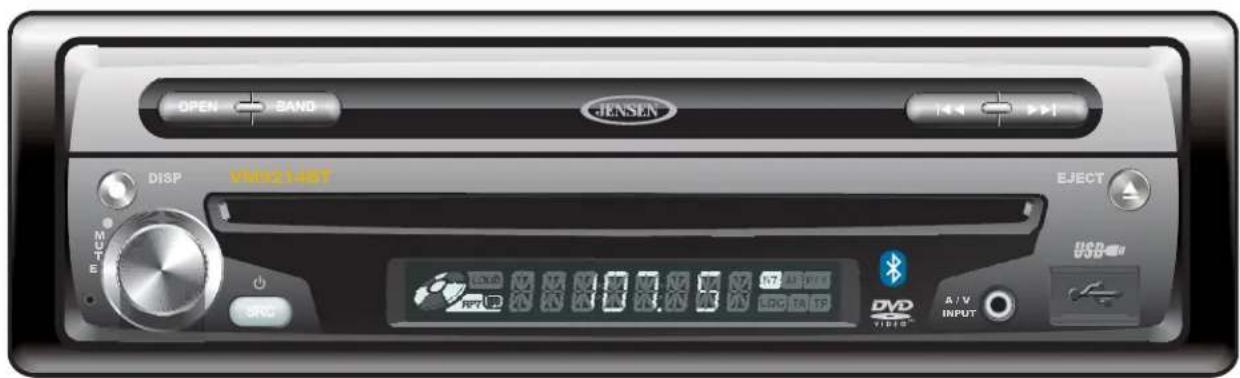

VM9214BT

What's in the Box
Ce qu'il y a dans la boîte
Installation de tete VM9214BT
Manchon DIN simple
Harnais de câblage
Fil d'extension de la sonde de frein de stationnement
Matériel de montage
Rondelle décorative
Cable USB/AUX iPod
Câble d'adaptateur média 3.5mm à 3.5mm
Mode d'emploi du propriétaire
Mode d'emploi d'installation
Outils et fournitures
Vouss aurez besoin de ces outils et fournitures pour installer votre VM9214BT :
- Tournevis à pointe à six lobes, tournevis à tête fraîée et tournevis Philips
Coupe-fi Is et dénudeurs
Des outils pour enlever la radio existante (tournevis, un jeu de clés à douille et d'autres outils encore)
Ruban isolant
- Outil de sertissage
Volt metre/ lumiere d'essai
- Connexions de sertissage
- Fil à calibre 18 pour des branchements puissance
Fil de hauts parleurs a calibre 16-18
AVERTISSEMENTS! N'installez jamais cet apparéil là où il peut interférer avec des conditions de conduite sure.
Equipment facultatif
- NAV102: Avant d'acceder à des caractéristiques de navigation outes les instructions d'installation et d'opération seront inclues avec le module de navigation.
- Caméra à vue arrêté video
Débrancher la pile
Pour empêcher un court circuit; soyez sur d'éteindre le commutateur d'allumage et enlever le cable de pile négatif (-) avant d'installation.
A NOTER: Si le VM9214BT est à installer dans une voiture équipée d'un lecteur à bord ou un ordinateur de navigation, ne débranchez pas la pile. Si le cable est débranché la mémoire de l'ordinateur peut être perdue. Dans ces conditions, soyez très sur pendant l'installation pour éviter de provoquer un court-circuit.
Pre-installation

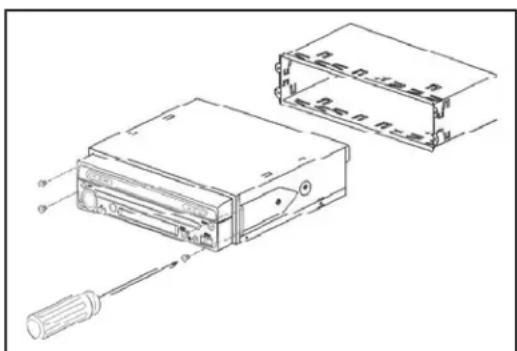

Enlevez les quatre vis qui attachent le manchon de montage à la radio et enlevez le manchon.

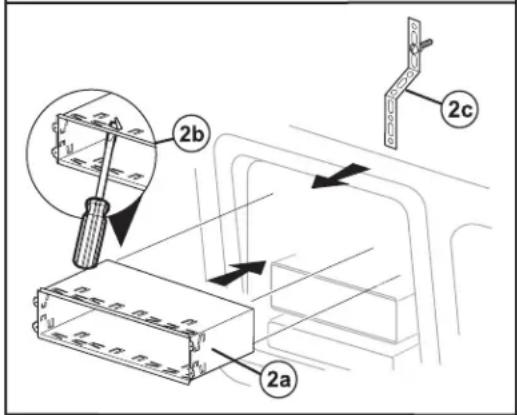

2 Installez le manchon de montage.
a. Installez le manchon de montage dans le tableau de bord ou l'adaptateur (facultatif). Ne forcez pas le manchon dans l'ouverture ou le plier.

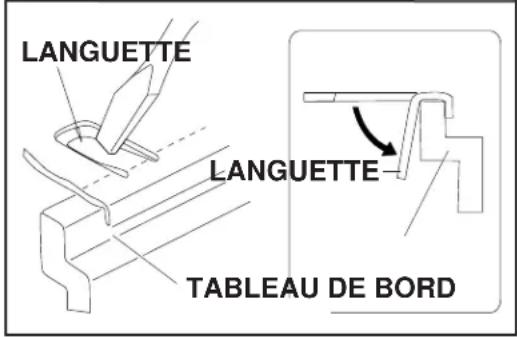

b. Trouvez la série des languettes à plier tout au long du haut ; du bas et les côtes du manchon de montage. Avec le manchon inséré jusqu'au bout, pliez autant de languettes vers le dehors qu'il faut pour que le manchon soit bien attaché au tableaua de bord.
c. Installer la couroie de soutien pour stabiliser l'appareil.
3 Placez la radio devant l'ouverture du tableau de bord pour que le câblage puisse être acheminé à travers le manchon de montage.
CAUTION! Faites attention à ne pas endommager le câblage de la voiture.



Câblage
AVERTISSEMENT! Branchez l'appareil à une alimentation à 12 volts seulement avec une bonne terre.
Terminez le cablage comme illustré dans le diagramme du cablage à la page 12. Lorsque le cablage est terminé rebranchez la borne négative de la pile. S'il n'y pas d'ACC disponible, branchez le fil de sortie ACC à l'alimentation avec un interrupteur.
A NOTER : Lorsque vous remplaner un fusible, soyez sur d'utilisez le type et l'amperege corrects pour eviter d'endommager la radio. Le VM9214BT utilise un fusible 15 amp, situé dans la boite noire à filtre aligné avec le harnais.
Installation Finale
Après avoir terminé les branchements de câblage, allumez l'appareil pour confirmer l'opération (le commutateur d'allumage doit être allumé). Si l'appareil ne fonctionne pas; réverifiez tout le câblage jusqu'à ce que le problème soit résolu. Lorsque l'opération est obtenu, éteignez le commutateur d'allumage et procédez au montage fi nal du chassin.

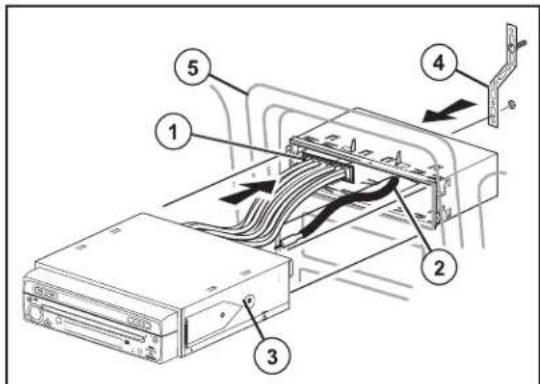

1 Branchez l'adaptateur du câblage au harnais de câblage existant.
Reliez le cable d'antenne.
3 Glissez doucement la radio dans le manchon de montage, en vous assurant qu'il va dans le bon sens, et fi xez avec l'original les 4 vis.
4 Attachez un bout de la courroie de soutient perforée (four ne) au boulon qui est serti dans l'insertion à visser sur le dos de l'appareil, en utilisant l'écrou hexagonal fourni. At tachez l'autre bout de la courroie perforée à la partie sure du tableau de bord soit au-dessus ou au-dessous de la radio en utilisant l'écrou et l'écrou hexagonal fournis. Pliez la cour roie pour la positionner comme il faut.
5 Remplacez tout article que vous aviez enlevé du tableau de bord.

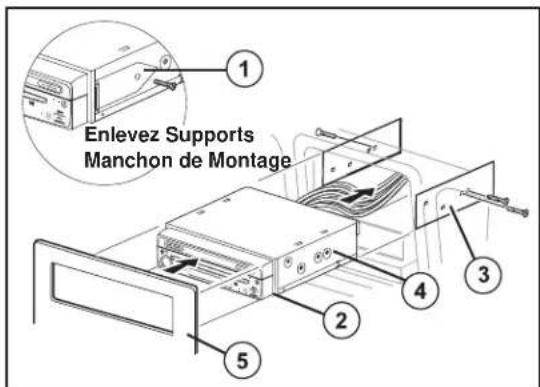

Installation ISO-DIN
Enlevez les supports de la manchon de montage.
Enlevez rondelle décorative.
Montez les supports d'usine sur la nouvelle radio en utilisant les écrous existants venant de l'ancienne radio.
4 Glissez le chassin de la radio dans l'ouverture du tableau de bord et sécurisez.
5 Panneau réinstallation tableau de bord.

CAUTION! L'arrière de la radio doit être soutenu avec la couroie pour empêcher l'endommagement au tableau de bord depuis le poids de la radio ou de l'opération mauvaise à cause de la vibration.
A NOTER : Pour une bonne opération du lecteur CD/DVD le chassis doit être monté dans 20^ de l'horizontal. Assurez-vous que l'appareil est monté à l'intérieur de cette limitation.

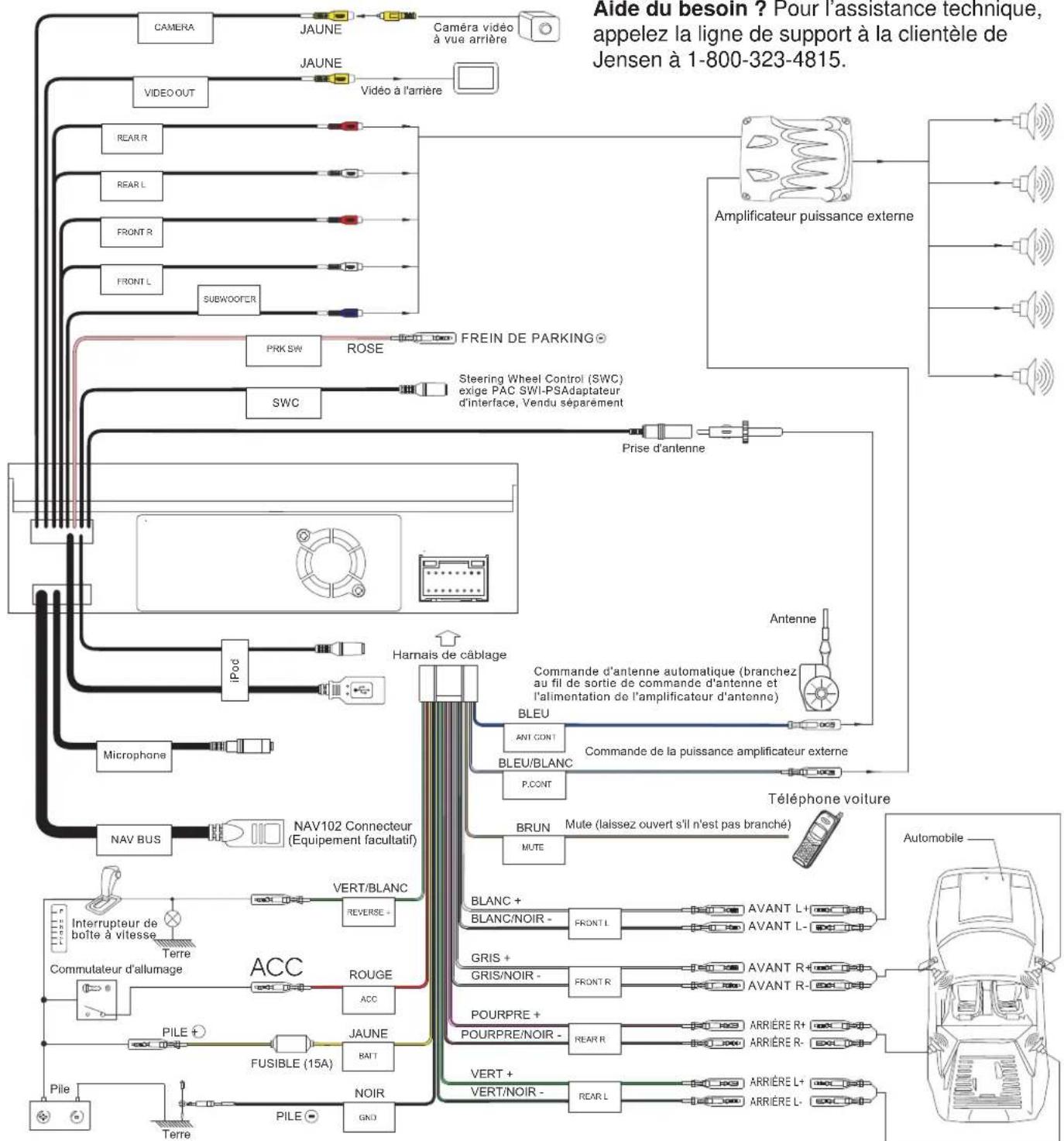

Diagramme de Câblage
IMPORTANT : Les raccordements incorrects de câblage peuvent endommager l'unité. Suivez les instructions de câblage soigneusement, ou faites manipuler l'installation par un technicien experimenté.
Branchez le cable iPod aux entrées iPod du chassis en arrêté (USB/connecteurs 3.5mm) et faites acheminer le cable iPod à la partie accessible de la zone du tableau de bord pour une connexion facile. Pour l'utilisation occasionnelle de l'iPod, gardez un cable iPod dans votre boîte à gants et utilisez-le pour brancher l'iPod au connecteur avant d'USB.
