STJX661 - Receptor de audio y vídeo SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor de audio y video
Marca	Sony
Modelo	STJX661
Dimensiones (L × A × P)	430 × 82 × 295 mm
Peso	Aproximadamente 2,3 kg
Alimentación	110–120 V o 220–240 V CA, 50/60 Hz (seleccionable)
Consumo eléctrico	7 W
Rango de frecuencias FM	87,5 – 108,0 MHz
Rango de frecuencias AM	531 – 1602 kHz (paso 9 kHz) / 530 – 1710 kHz (paso 10 kHz)
Número de presintonías	20 FM + 10 AM
Sensibilidad FM	22,1 dBf (mono) / 42,1 dBf (estéreo)
Distorsión FM	0,3 % (mono) / 0,5 % (estéreo) a 1 kHz
Relación señal/ruido FM	80 dB (mono) / 75 dB (estéreo)
Funciones principales	Sintonización automática y manual, escaneo de presintonías, modo mono forzado, sintonización AM/FM
Mantenimiento	Limpiar con un paño suave ligeramente impregnado de una solución detergente suave. No usar disolventes.
Seguridad	No exponer a la lluvia ni a la humedad. Confiar el mantenimiento a personal cualificado. Desconectar en caso de tormenta.
Accesorios incluidos	Cable de audio, antena de cuadro AM, antena de hilo FM

Preguntas frecuentes - STJX661 SONY

¿Cómo sintonizar una estación FM o AM?

Encienda el amplificador en modo TUNER, luego el sintonizador con POWER. Seleccione FM o AM con BAND. Use TUNING + o - para la sintonización automática (presione 1 segundo) o manual (presione brevemente). El indicador TUNED se enciende cuando se encuentra una estación.

¿Cómo memorizar una estación como presintonía?

Sintonice la estación deseada, presione MEMORY, luego use las teclas numéricas (1-9, 0/10, >10) para elegir un número de presintonía. El sintonizador memoriza la estación. Repita para otras estaciones.

¿Cómo recuperar una presintonía?

Presione BAND para elegir FM o AM, luego use las teclas numéricas para marcar el número de presintonía. También puede usar MEMORY SCAN para escanear las presintonías automáticamente.

¿Qué hacer si no hay sonido?

Verifique que las antenas estén correctamente conectadas y que el amplificador esté ajustado a la fuente TUNER. Asegúrese de que el sintonizador esté encendido (POWER). Si el problema persiste, consulte la guía de solución de problemas.

¿Cómo mejorar la recepción FM?

Use una antena FM exterior (no incluida) conectada al terminal FM ANTENNA. Para reducir el ruido en estéreo, presione STEREO/MONO para cambiar a modo mono.

¿Cómo ajustar el intervalo de sintonización AM?

El intervalo predeterminado es 9 kHz. Para cambiar a 10 kHz, apague el dispositivo, mantenga presionado MEMORY y presione POWER. Todas las presintonías se borrarán. Repita para volver a 9 kHz.

¿Cómo limpiar el sintonizador?

Use un paño suave ligeramente impregnado de una solución detergente suave. No use estropajo abrasivo, polvo limpiador, alcohol ni bencina.

Los datos mostrados son incorrectos o la pantalla no funciona.

Apague el dispositivo. Vuelva a encenderlo presionando simultáneamente MEMORY SCAN y >10. Todas las frecuencias memorizadas se borrarán.

¿Qué hacer en caso de zumbido o ruido de fondo importante?

Ajuste la posición o dirección de la antena, verifique la sintonización de la frecuencia, aleje el sintonizador de la fuente de ruido, o conecte una antena exterior para FM.

¿Qué precauciones tomar contra los rayos?

Si usa una antena exterior, conecte un cable de tierra (no incluido) al terminal AM ANTENNA además de la antena de cuadro. En caso de tormenta, desconecte el sintonizador de la toma de corriente.

MANUAL DE USUARIO STJX661 SONY

Manual de Instrucciones E

C

ST-JX661

ST-SE200

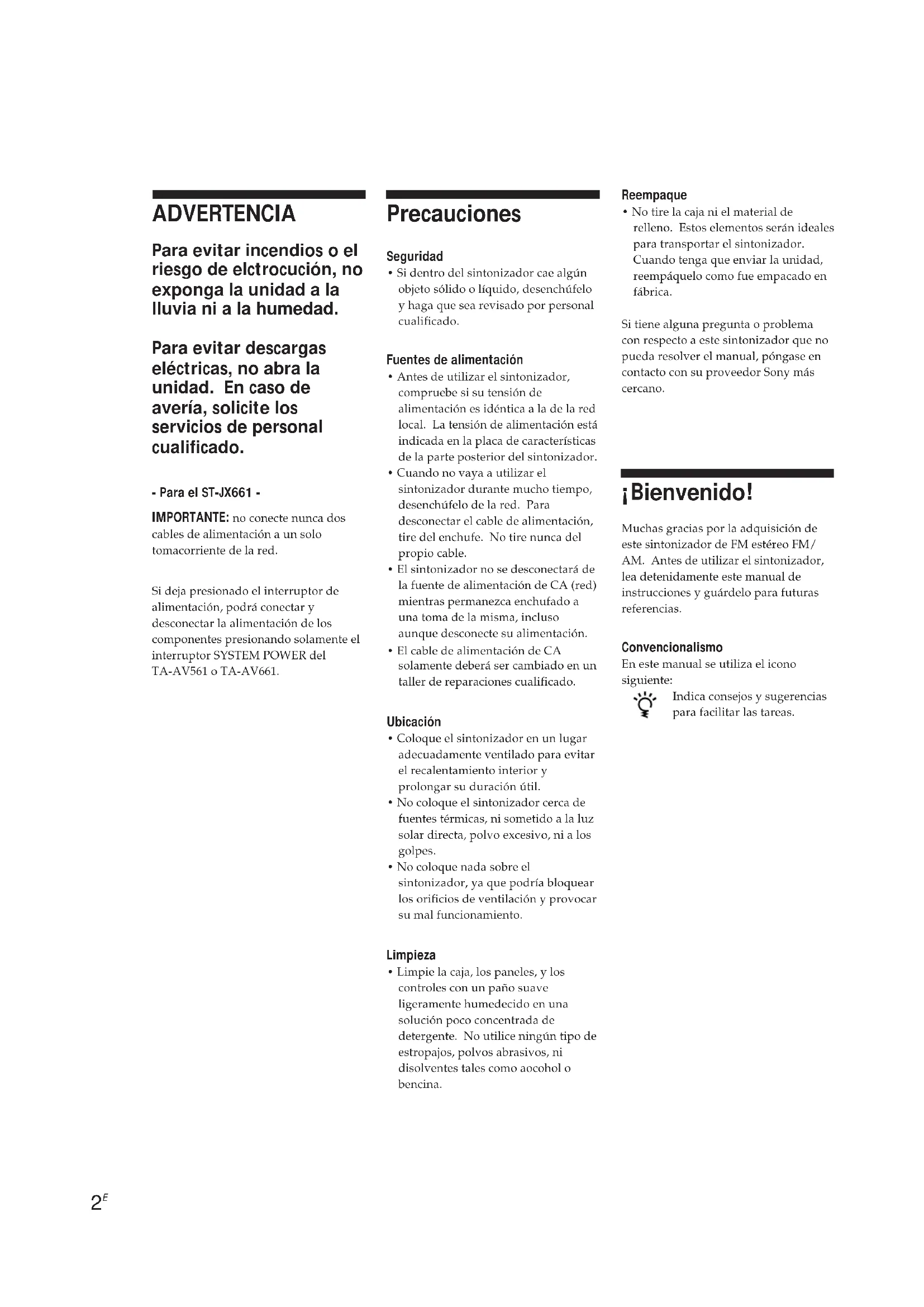

ADVERTENCIA

Para evitar incendios o descargas eléctricas, no exponga la unidad a la lluvia ni a la humedad.

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal calificado.

• Para el ST-JX661 -

IMPORTANTE: no conecte nunca dos cables de alimentación a un solo tomacorriente de la red.

Si está presionado el interruptor de alimentación, podrá conectar y desconectar la alimentación de los componentes presionando solamente el interruptor SYSTEM POWER del TA-AV561 o TA-AV661.

Precauciones

Seguridad

• Si dentro del sintonizador cae algún objeto sólido o líquido, desconéctelo y haga que sea revisado por personal calificado.

Fuentes de alimentación

• Antes de utilizar el sintonizador, compruebe si su tensión de alimentación es idéntica a la de la red local. La tensión de alimentación está indicada en la placa de características de la parte posterior del sintonizador.
• Cuando no vaya a utilizar el sintonizador durante mucho tiempo, desenchúfelo de la red. Para desconectar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.
• El sintonizador no se desconectará de la fuente de alimentación de CA (red) cuando permanezca enchufado a una toma de la misma, incluso también desconecte su alimentación.
• El cable de alimentación de CA solamente debe ser enviado a un taller de reparaciones efectivas.

Ubicación

• Coloque el sintonizador en un lugar adecuadamente ventilado para evitar el recalentamiento interior y prolongar su duración.
• No coloque el sintonizador cerca de fuentes térmicas, ni sometido a la luz solar directa, polvo excesivo, ni a los golpes.
• No coloque nada sobre el sintonizador, ya que podrá bloquear los orificios de ventilación y provocar su mal funcionamiento.

Limpieza

• Limpie la caja, los paneles y los controles con un paño suave ligeramente humedecido en una solución poco concentrada de detergente. No utilice ningún tipo de estropajos, polvos abrasivos, ni disolventes tales como alcohol o bencina.

Reempaque

• No tire la caja ni el material de relleno. Estos elementos serán ideales para transportar el sintonizador. Cuando tenga que enviar la unidad, reempaquelo como fue empacado en fábrica.

Si tiene alguna pregunta o problema con este sintonizador que no pueda resolver con el manual, póngase en contacto con su proveedor Sony más cercano.

¡Bienvenido!

Muchas gracias por la adquisición de este sintonizador de FM estéreo FM/AM. Antes de utilizar el sintonizador, lea detenidamente este manual de instrucciones y guárdelo para futuras referencias.

Convencionalismo

En este manual se utiliza el icono siguiente:

Indica consejos y sugerencias para facilitar las tareas.

ÍNDICE

Preparativos

Desembalaje 4 Conexión del sistema 4

Operaciones del sintonizador

Recepción de emisiones 6 Memorización de emisoras de radiodifusión 6 Sintonía de emisoras de radiodifusión memorizadas 7

Información adicional

Solución de problemas 8 Especificaciones 8 Índice alfabético 8

Preparativos

Desembalaje

Compruebe si ha recibido los accesorios con el sintonizador:

Cable de audio (1) - Antena de cuadro de AM (1) - Antena monofilar de FM (1)

Conexión del sistema

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la alimentación de todos los componentes.
• No conecte el cable de alimentación de CA antes de haber realizado todas las conexiones.
• Cerciórese de realizar conexiones firmes para evitar zumbidos y ruidos.
• Cuando conecte un cable de audio/video, cerciórese de hacer coincidir las clavijas codificadas en color con las tomas apropiadas: blanca (canal izquierdo) a blanca y roja (canal derecho) a roja.

Conexión de la antena de AM

En esta sección se describe cómo conectar la antena de cuadro de AM suministrada. Con respecto a la ubicación específica de los terminales AM ANTENNA, consulte la ilustración siguiente.

¿Qué se necesita?

• Antena de cuadro de AM (suministrada) (1)

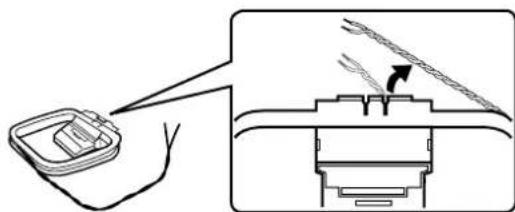

1 Antes de instalar la antena suministrada, extraiga el cable de la ranura del armazón de la misma. 2 Desenrolle 3 vueltas del cable apantallado del armazón de la antena. Tenga cuidado de desenrollar solamente la sección apantallada del cable. No desenrolle más de 3 vueltas del cable. Además, ponga cuidado de no desapantallar el cable.

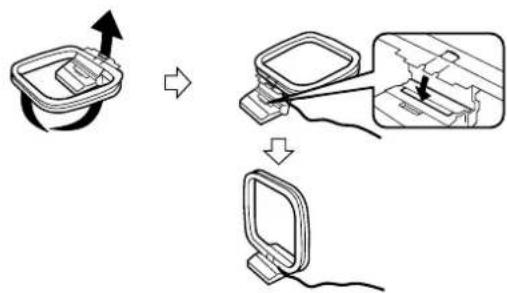

3 Ensamble la antena como se muestra a continuación.

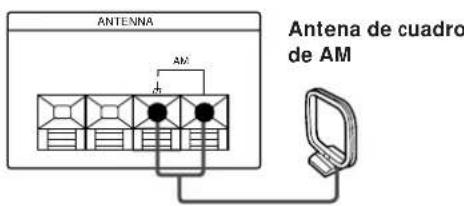

4 Conecte la antena de cuadro de AM a los terminales de AM del panel posterior de este sintonizador.

5 Ajuste la dirección de la antena hasta obtener la mayor recepción. La antena de cuadro de AM posee directividad, y detecta la señal que llega con ciertos ángulos con más intensidad que con otros. Oriente la antena hasta que ofrezca las mejores condiciones de recepción. Si se produce un ruido de tono alto (ruido de batido) cuando grabe programas de AM, ajuste la posición de la antena de cuadro de AM hasta que desaparezca tal ruido.

Si vive en un edificio construido o reforzado con hormigón, o con estructura de acero, es posible que no pueda obtener una buena recepción porque las ondas radioeléctricas se debilitan en interiores. En este caso, recomendamos que encuentre una antena opcional como la AN-1 Sony.

Para emisoras que sean difíciles de recibir

Pruebe a cambiar la ubicación de la antena cuando sintonice. La colocación de la antena de cuadro de AM suministrada cerca de una ventana le ayudará a mejorar la calidad de la recepción.

Conexión de la antena de FM

Con una antena exterior de FM, podrá obtener un sonido de FM de mayor calidad. Le recomendamos que utilice la antena monofilar de FM suministrada solo temporalmente hasta que haya instalado una antena exterior de FM. Con respecto a la ubicación específica de los terminales FM ANTENNA, consulte la ilustración siguiente.

¿Qué se necesita?

• Antena monofilar de FM (suministrada) (1)

• Antena exterior de FM (no suministrada) (1) y cable coaxial de 75 ohmios (no suministrado) (1)

Conecte la antena monofilar de FM suministrada o una antena exterior de FM (no suministrada) a uno de los terminales de antena de FM del panel posterior de esta unidad.

Antena monofilar de FM

Antena exterior de FM

Conexión de un conductor de puesta a tierra

Cuando haya conectado una antena exterior, asegúrese de conectar un conductor de puesta a tierra (no suministrado) al terminal AM ANTENNA (además de la antena de cuadro de AM) como medida de protección contra rayos.

Conexión a un amplificador

Conecte el sintonizador a un amplificador. Antes de realizar la conexión, desconecte la alimentación de ambos componentes. Con respecto a la ubicación específica de los terminales, consulte la ilustración siguiente. LINE OUT

¿Qué cables se necesitan?

Cable de audio (suministrado) (1)

Conecte las clavijas blancas a las tomas blancas (canal izquierdo) y las rojas a las rojas (canal derecho). Inserte completamente las clavijas en las tomas, ya que una conexión incompleta puede causar ruido.

Ajuste del selector de tensión

Compruebe si el selector del panel posterior del sintonizador está ajustado a la tensión de la red local. Si no lo está, póngalo en la posición correcta utilizando un destornillador antes de conectar el cable de alimentación.

Conexión del cable de alimentación de CA

ST-JX661:

Conecte el cable de alimentación de CA a un tomacorriente AC OUTLET del panel posterior del TA-AV561 o TA-AV661 cuando haya finalizado todas las conexiones anteriores.

ST-SE200:

Conecte el cable de alimentación de CA a un tomacorriente de la red después de haber finalizado todas las conexiones anteriores.

a un tomacorriente AC OUTLET del TA-AV561 o TA-AV661 (ST-JX661) a un tomacorriente de la red (ST-SE200)

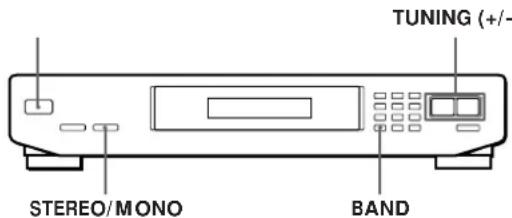

Recepción de emisiones

En esta sección se describen varias formas de sintonizar emisoras de AM y de FM. Antes de sintonizar, cerciórese de conectar las antenas de AM y de FM suministradas.

1 Conecte la alimentación del amplificador y seleccione el modo TUNER. 2 Presione POWER para conectar la alimentación del sintonizador. 3 Presione BAND para seleccionar FM o AM. 4 Presione TUNING + o -. Presione + para una frecuencia superior. Presione - para una frecuencia inferior.

Para sintonizar automáticamente

Mantenga presionada TUNING + o - durante aproximadamente 1 segundo y suéltela cuando los dígitos de la frecuencia comiencen a cambiar. Cuando el sintonizador localice una emisora, se parará automáticamente y en el visualizador aparecerá "TUNED".

Para parar la sintonía automática

Presione TUNING + o -.

Para sintonizar manualmente

Presione repetidamente TUNING + o - hasta seleccionar la frecuencia deseada. Cuando se sintonice una emisora, aparecerá "TUNED".

5 Repita el paso 4 hasta lograr recibir la emisora deseada.

Cuando un programa de FM estéreo sea ruidoso

Cuando el sintonizador reciba un programa de FM estéreo, en el visualizador aparecerá el indicador STEREO. Si el programa estéreo es ruidoso, presione STEREO/MONO para cambiar el modo de sintonía a monoaural (MONO). Esto eliminará el efecto estéreo, pero el ruido se reducirá notablemente.

Cuando sintonice emisoras de AM

Ajuste la dirección de la antena de cuadro de AM hasta obtener la óptima recepción.

Memorización de emisoras de radiodifusión

Usted podrá almacenar hasta 20 emisoras de FM y otras 10 de AM.

1 Sintonice la emisora de FM o de AM que desee almacenar. 2 Presione MEMORY. En el visualizador aparecerán "MEMORY" y el último número memorizado. 3 Utilice las teclas numéricas (1-9, 0/10, y > 10) para seleccionar un número de memorización.

El sintonizador almacenará la emisora en el número de memorización específico.

4 Repita los pasos 1 a 3 para almacenar otras emisoras.

Si "MEMORY" desaparece del visualizador antes de haber seleccionado un número de memorización

Vuelva a presionar MEMORY.

Sintonía de emisoras de radiodifusión memorizadas

Este sintonizador le permite invocar directamente las emisoras memorizadas introduciendo el número de memorización correspondiente, o explorando la memoria de emisoras.

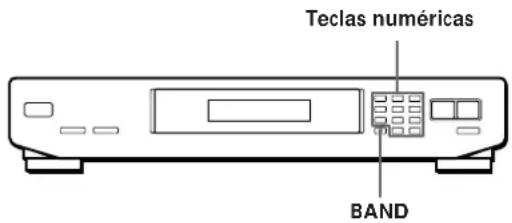

Invocación directa de una emisora memorizada

1 Presione BAND para seleccionar FM o AM. 2 Utilice las teclas numéricas (1 - 9, 0/10, y >10) para seleccionar el número de memorización deseado.

3 Repita los pasos 1 y 2 para invocar otras emisoras.

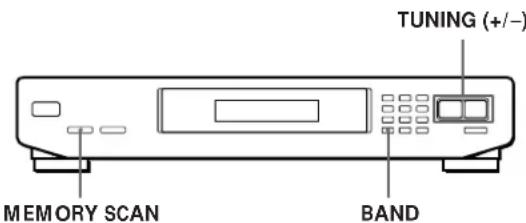

Exploración de la memoria de emisoras

1 Presione BAND para seleccionar FM o AM. 2 Presione MEMORY SCAN. En el visualizador parpadeará un número de memorización.

3 Presione TUNING + o -. Presione + para explorar números de memorización superiores. Presione - para explorar números de memorización inferiores. 4 Tan pronto como se sintonice la emisora deseada, presione MEMORY SCAN. Esto detiene la exploración de la memoria.

Si no puede sintonizar cierta emisora con la exploración

Las emisoras memorizadas de señal débil pueden saltarse. Sintonice manualmente la emisora.

Solución de problemas

Si experimenta cualquiera de las dificultades siguientes cuando utilice el sintonizador, use esta guía de solución de problemas para tratar de resolver el problema. Si el problema persiste, consulte a su proveedor Sony más cercano.

No hay sonido.

Conecte las antenas. → Ajuste la fuente del amplificador a sintonizador (TUNER).

No es posible sintonizar una frecuencia.

Ajuste la posición de la antena. Conecte una antena (para programas de FM). Cuando se haya trasladado a otro lugar, vuelva a memorizar emisoras.

Se oye zumbido o ruido considerable.

Ajuste la posición o la orientación de la antena. Sintonice la frecuencia correcta. → Conecte una antena (para programas de FM). Aleje el sintonizador de la fuente de sonido.

No aparece la visualización o la información apropiada.

→ Desconecte la alimentación. Después de volver a conectar la alimentación, presione simultáneamente MEMORY SCAN y >10 Esto vaciará todas las frecuencias almacenadas en la memoria.

Especificaciones

Sección del sintonizador de FM

Gama de frecuencias 87,5-108,0 MHz

Terminales de antena 75 ohmios, desequilibrados

Frecuencia intermedia 10,7 MHz

Sensibilidad a 50 dB de silenciamiento (mono) 22,1 dBf, 7µV / 75Ω silenciamiento (estéreo) 42,1 dBf, 70 µV / 75Ω

Sensibilidad útil (IHF) 19,5 dBf, 5µV / 75Ω

Relación postal-ruido a 75 kHz de desviación 80 dB (mono) 75 dB (estéreo)

Distorsión armónica a 1 kHz 0,3% (monoaural) 0,5% (estéreo)

Respuesta de frecuencia 30Hz - 15kHz (+0.5 / - 2,0dB)

35 dB a 1 kHz canales

Selectividad 55 dB a 400 kHz

Salida a 75 kHz de desviación 775 mV, 4,7 kiloohmios

2. Sección del sintonizado

Gama de frecuencias 531-1.602 kHz (intervalo de 9 kHz) 530-1.710 kHz (intervalo de 10 kHz)*

Frecuencia intermedia 450 kHz

Sensibilidad útil (con antena de cuadro de AM) 500 µV/m

Relación postal-ruido 54 dB (50 mV/m, 999 kHz)

Distorsión armónica 0,5% (50 mV/m, 400 Hz)

Selectividad 50 dB

Generales

Alimentación

Modelo para Australia: 240 V CA, 50 Hz

Otros modelos: 110-120 V o 220-240 V CA, 50/60 Hz

Ajustable con el selector de tensión

Consumo

7W

Dimensiones

430 × 82 × 295 mm

Peso

Aprox. 2,3 kg

Accesorios suministrados

Cable conector de audio (1) Antena de cuadro de AM (1)

Antena monofilar de FM (1)

Diseño y especificaciones sujetos a cambios sin previo aviso.

• Usted podrá alterar el intervalo de sintonía de AM a 10 kHz. Después de haber sintonizado cualquier emisora de AM, desconecte la alimentación del sintonizador. Manteniendo presionada la tecla MEMORY, presione el botón POWER. Cuando cambie el intervalo, todas las emisoras memorizadas se borrarán. Para volver el intervalo a 9 kHz, repita el mismo procedimiento.

Índice alfabético

A,B,C,D,E,F,G,H,I,J, K,L

Conexión de la antena

de AM 4

Conexiones: amplificador 5, antena de AM 4, antena de FM 5, cable de alimentación de CA 5

M, N, O, P, Q

Memoria 6, 7

Memorización de emisoras de radiodifusión 6

R

Recepción de emisiones 6

S, T, U, V, W, X, Y, Z

Selector de tensión 5

Sintonía automática 6

Sintonía de emisoras de

radiodifusión memorizadas 7

Solución de problemas 8

Sintonía manual 6
