MANUAL DE USUARIO RXA1000D Renegade

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TÉCNICOS RXA1000D

Potencia de salute RMS 1 x 250 W @ 4 ohmios

1x500W@2ohmios

Potencia de salute Max. 1 x 500 W @ ohmios

1x1000W@ohmios

Impedancia de altavoces (estereo) 2-8 ohmios

Respuesta de Frequencia 10-160 Hz (-3 dB)

Coeficiente total de distorsion < 0,5 % (80 Hz)

Relación postal/ruido >105 dB

Sensibilitadede entrada 0,2-5V

Impedancia de entrada 10 kohmios

Filtro de passage bajo 22-160 Hz @ 12 dB/octava

Filtro de paso alto 10-35 Hz @ 12 dB/octava

Reservados los derechos de realizar Cambios技术和

GARANTÍA

Este produit cumple los estandares de prestacion de garantia minimums actuales de la Union Europea en caso de que se haya adquirido en paises de la Union Europea. Para conservar su proteccion de guarde su comprobante de comprna original para tener una comprobacion de la fecha de comprna. Se excluye de la garantiaequalquier daño en el producto que se deba a un uso erroneo o inadeudo, accidente, conexion erronea, instalacion inadeuda, modificacion del codigo de fecha y de la caracterizacion del codigo de barras, volqueo, catastrofes naturales oualquier intervencion, reparacion o modificacion extraña fuera de notre fabrica o centros de service autorizados asi como qualier othera accion que se realice sin autorizacion y sin la competencia necesaria.Esta garantia se limita a las piezas defectuosas y excluye especially todos los daños indirectos casuales or eventuales.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo esADECADSOLOpara la conexiona un systema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficientecirculacion de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeracion noesten situadas al bajo de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugares微量元素 o sin ventilacion (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehiculo). Recommendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegado de sacudidas, asi como del polvo y la sociedad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrjan producirse irradiaciones de ruido.
• El fusible y los elementos de mandodeferan ser accesiblestrashaberrealizadoel montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalacion con diversos altevoces o con un completeo sistemas multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA

ATENCL: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegúrese de que los cables electricos que van al GND y al borne de +12V sean de la dimensa suficiente. Para la connexion entre la batería y los terminals electricos del amplificador deben utilizar un cable con una sección transversal de al menos 10mm^2

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la bateria. Es muy importante establecer una buena connexion, por lo que deben retiring los restos de sociedad de los+puntos de connexion de la batería. Un contacto suelto peut provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V se unirá mediante un cable electrico confuse integrado al polo positivo de la bateria. Elfusebledeberaestar situadocerca de la bateria,yla longituded cable del polo positivo que va desde la bateria al fusebledeberasier inferior a 30~cm por motivos de seguridad.Inserte el fuseble una vez que haya finalizado con la totalidad de los problemas de instalacion incluyendo la connexion de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal REMOTE del amplificador. Para conectar el terminal de control REMOTE del amplificador y el aparato de mando, sera suficiente un cable de sección transversal de 0.5mm^2

CONEXION DE ALTAVOCES

• La impedancia nunca debe ser inferior a 2 ohmios
• Nunca connecte los cables del atavoz a la masa del chasis o la fuente de alimentacion de bateria

Si el amplificador funciona con bajos values terminales o de forma incorrecta, tal y como hemos descripto anteriormente, pueda occurrir que resulten danados tanto el propio amplificador como el altovoz. En este caso, la garantía ya no sera valida.

CABLE AUDIO

En la instalación del audiocable entre la受害者 RCA de la radio del coche y la entrada RCA del amplificador en el coche de bepeestarse atencion a que el audiocable y el cable de alimentacion electrica no sean tendidos en el本身就是lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conductor izquierdo del cable y del audiocable en el conducto derecho o bien vice versa. Ilro reduce la diafonia de interferencias frete a la audio-serial.

COMO CONNECTAR AMPLIFICADOS ADICIONALES A UNA SALIDA DEL AMPLIFICADOR

La señal de entrada de los INPUT jacks (Fig. 1,2) sera enrutada en stereo para los jacks de calidad OUTPUT (Fig. 1,1). De esta forma, el jack de calidad permite la connexion de un amplificador adicional.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

El nivel de entradauede adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada GAIN (Fig. 1,3) de forma que se escuche un volumen medio.En esta posicion, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofometrico optima.

FILTRO DE SUB SONIC REGULABLE

Con el regulator SUB SONIC (Fig.1,4) puedaJKLMas basas, para filtrar las velocidades mas bajas y optimizar el funciona del subwoofer o generate una senal de paso-banda. Si no desea usesa esta functiOn haga girar el regulator SUB SONIC (Fig.1,4) a su izquierda hasta la posicjion 15HZ.

NOTA: el valor de ajuste del regulator SUB SONIC (Fig.1,4) no debe ser mas alto que el valor de ajuste del selector de LPF (Fig. 1,5) bajo que el equipo no produciría ningún sonido audible.

FILTRO DE PASO BAJO REGULABLE

Selección ar corte de fecuencia desado en el regulator LPF (Fig. 1,5). De esta forma, solo las fecuencias por debajo del corte seran amplificadas y el Subwoofer configuraras mas precisey eficientamente.

BASS BOOST REGULABLE

Con el regulador BASS BOOST (Fig 1,3) se pueda ajustar el nivel de 0-12dB.

INTERRUPTOR DE FASE

El interruptor PHASE SHIFT (Fig. 1, 4) permite modifier la fase de 0^ a 180^ para ajustarla a la acústica del vehiculo.

CONTROL REMOTO DE GRAVES

Con el control remoto de graves suministrado, pueda ajustar el volumen de su grave sin abandonar el asiento del conductor, lo que le ayudará促成 el efecto deseado fácilmente.

CIRCUito DE PROTECTION

EI LED POWER (Fig. 1,9) encendido significa que el Amplificador funciona normalmente.

El LED PROTECT (Fig. 1,9) encendido significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occurre el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador vuela a functionar por si solo una vez solventado el problema.

FIGURES (P. 28-30)

CONEXIONES Y ELEMENTOS DE MANDO (FIG. 1)

(1) Senal de audio para amplificadores adiconiales
(2) Salidas de audio
(3) Regulador de niveau de entrada
(4) Interruptor de fase
(5) Regulador de Frequencia de transmisión subsonic
(6) Regulador de fecuencia de transicion bajo
(7) Regulador de niveau de bajos
(8) Conector par el control remoto de graves suministrado
(9) LED de proteccion/funcionamento

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión GND para la masa, al polo negativo de la bateria
(2) Terminal de conexión REM para el encendido a distancia
(3) Entrada alta optional para lascretas de altavoces
(4) Bateria
(5) Fusible en linea (no incluido)
(6) Conexión del cable de launidad o de la antenna electrica
(7)Fusible

Si usted quiere usar el amplificador con 2 lineas de salute del radio-cd para usar en 1 subwoofer, conectar de lasumaente forma:

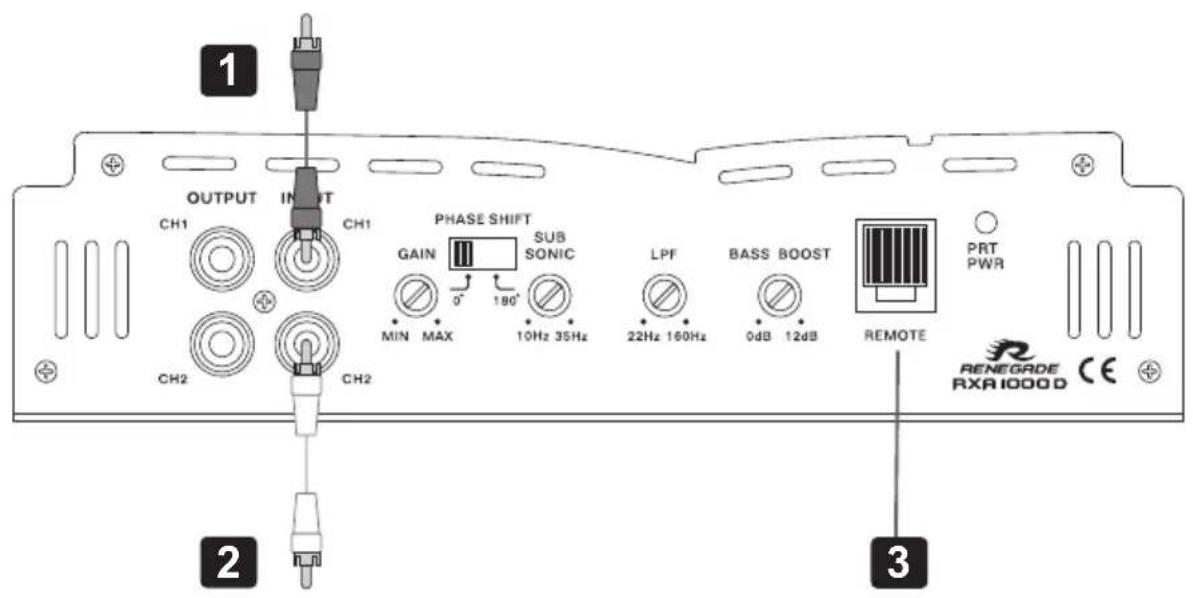

(1) A la radio del coche, calidad de subwoofer
(2) A la radio del coche, calidad de subwoofer
(3) Control remoto de graves suministrado

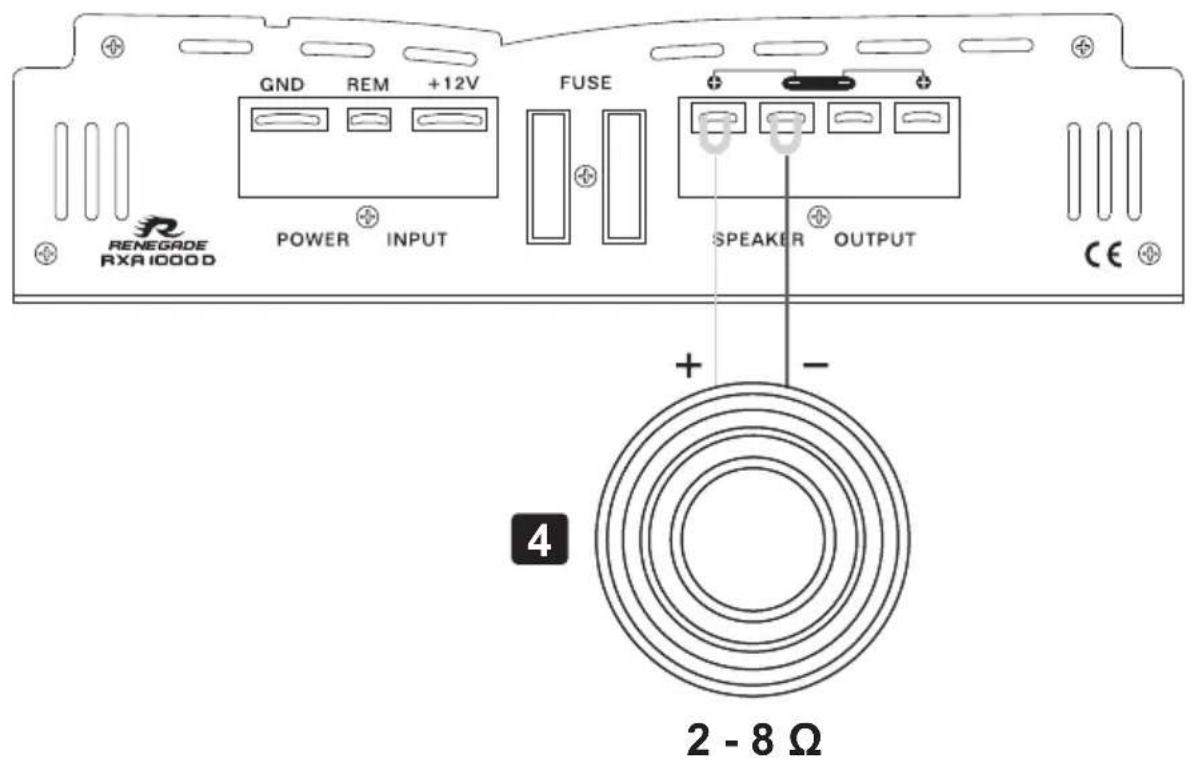

(4) Subwoofer (2 - 8 Ω)

Si usted quiere usar el amplificador con 2 lineas de salute del radio-cd para usar en 2 subwoofoers, conectar de lasuma forma:

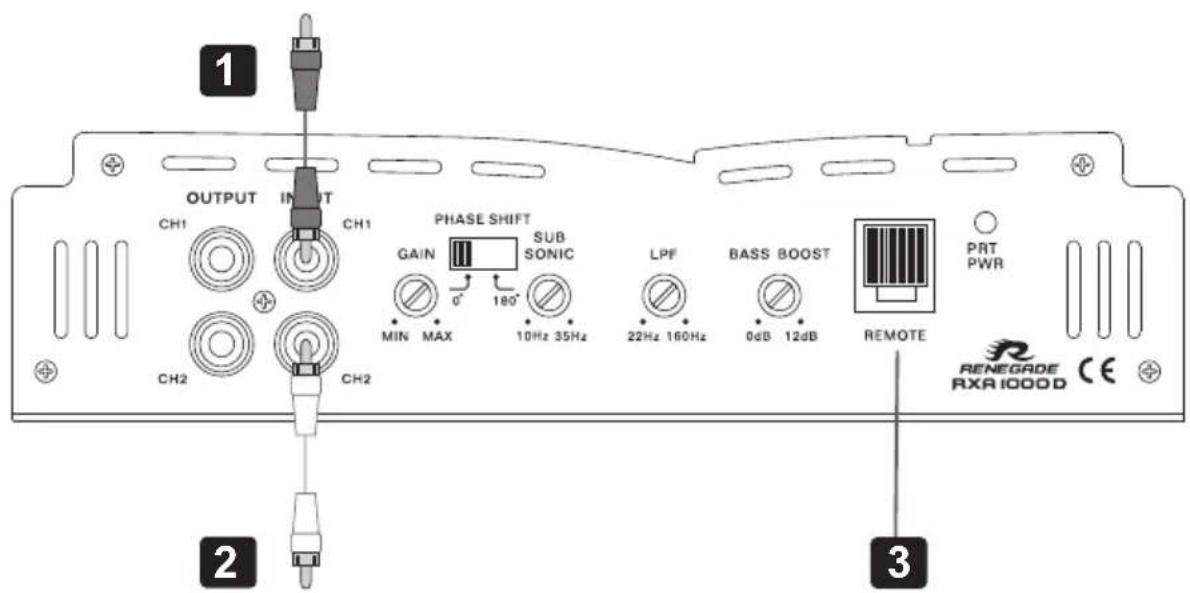

(1) A la radio del coche, calidad de subwoofer
(2) A la radio del coche, calidad de subwoofer
(3) Control remoto de graves suministrado

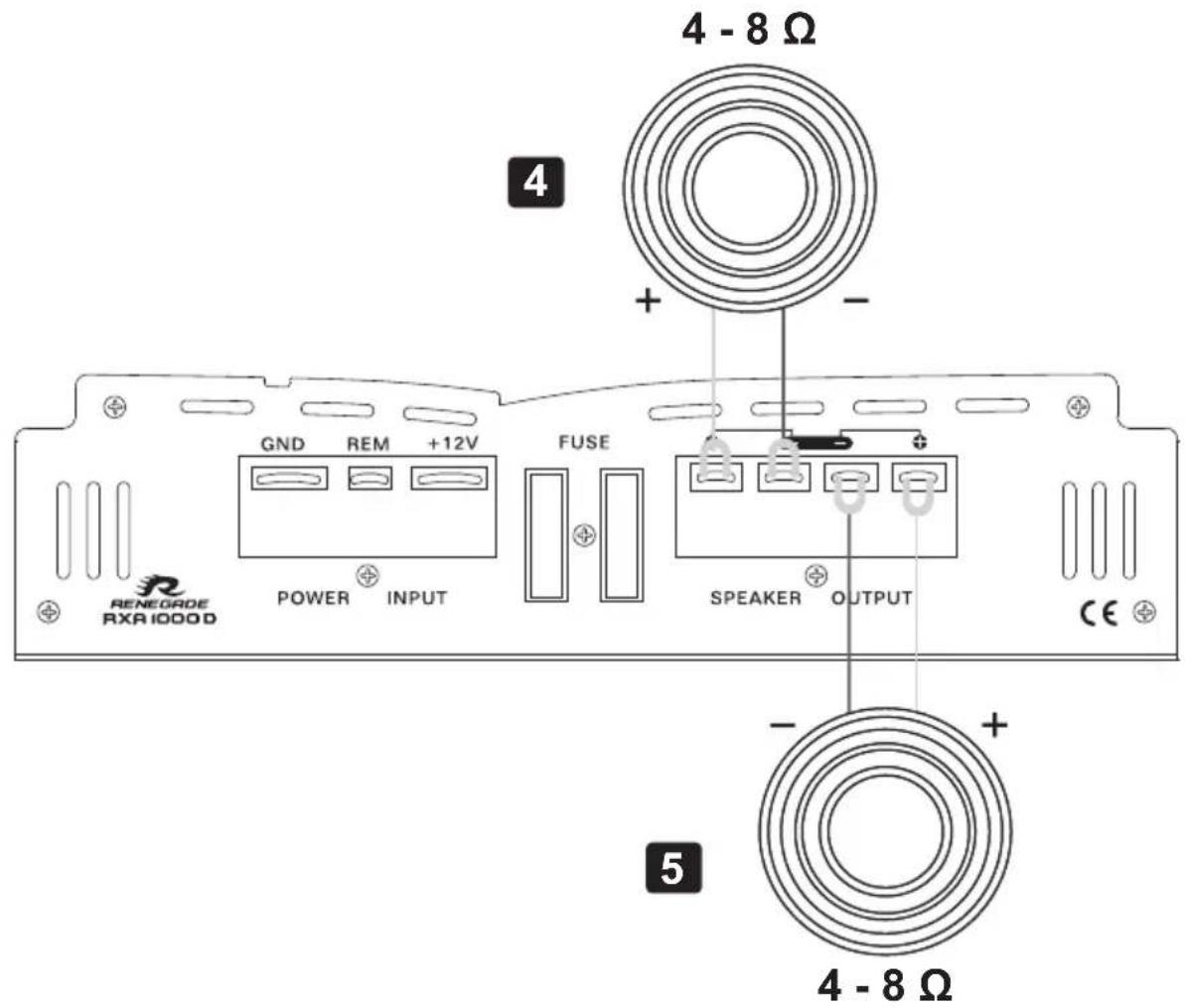

(3) Subwoofer 1 (4 - 8 Ω)
(4) Subwoofer 2 (2 - 8 Ω)

IMPORTANT!

Tenga siempre en cuenta la polaridad correcta de las conexiones!

SOLUTION DE PROBLEMAS

Si Tiene problemas afterwards de la instalacion, sigas los procedimientos de solucn de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que este encendla luz de PRT/PWR LED en verde. Si este es el caso, al paso 3, de otra manera, continu.

1. Compruebe el fusible en linea en el cable positivo de la bateria.Cambie si es besoinario.
2. Compruebe los fusibles en el amplificador.Cambie si es necessario.
3. Compruebe que la connexion a tierra este conectada a metal limpio en el chasis del vehiculo.Repare o cambie si es necessario.
4. Compruebe que haya 9 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota.

Comprue la calid de las conexiones de ambos cables en el amplificador, estre y bateria / porta-fusibles.

Repare o cambie si es besoinario.

Procedimiento 2:

La luz de PRT/PWR LED está encendida en rojo.

1. Si la luz de proteccion está encendida, es una indication de que posiblemente haya un corte en las conexiones del altovoz. Compruebe si las conexiones del altovoz estan bien hechas y use un ohmetro para comprobar si hay un corte en el cableado de los altavoces. Una impedancia de altovoz demasiado bajo también peut causar que se illumine la luz de proteccion.

Esto puee ser also n a senal de que se ha usedel amplificador a un potencia muy elevada sin la ventilacion adecadua.

Apague el sistemas y deqe que el amplificador de enfrie. Compruebe que el systeme de carga del vehiculo(bateria, alternador)

mantiene un voltaje adecuado. Si las actiones anteriores no solucionan el problema, el fallo可以选择 estar en el amplificador.

Procedimiento 3:

Compruebe la salute de sonido del amplificador.

1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruee a lo长大 del cable para ver si está retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA tenerdo el estereo encendido. Repare o cambie si es necessario.

2. Desconnecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estereo de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si Tienechasquidos al encender.

1. Desconecte la seals de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor REMOTO del amplificador a la unidad fuente con un modulo de encendido de retardo.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que lleev snales (RCA,cables de altavoces) leos de los cables de alimentacion y de tierra.
2. Desvierialquiera y todos los componentes elctricos entre el estereo y los amplificadores.Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está siendo desviado es la causa del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugares differentes. Verifique que el situo de connexion a tierra está limpio,que sea metal brilloso sin pintura, oxido,etc.

0

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehiculo.

0

1. Haga que su mecánico pruebe la energia del alternador y la batería. Verifique que el Sistema electrico del vehiculo está enorden, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulator de voltaje, etc.

1

2

3

4
