MANUAL DE USUARIO SpinFit Bell

La instalación incorrecta de ésta u otra computadora para bicicletas puede provocar un accidente. Lee y sigue cuidadosamente las instrucciones de instalación.
Si tienes preguntas sobre la instalación, llama gratis a nuestro departamento de servicio al cliente, al 1-800-456-BELL, o sea 1-800-456-2355.
■ Verifica que los dispositivos de montaje y el transmisor del velocímetro estén bien instalados y ajustados, antes de montar en tu bicicleta.
■ Esta computadora no está diseñada para usarse en cualquier bicicleta. Si no puedes instalarla de manera segura, de acuerdo con el manual de instrucciones, no la uses.

! avERTISSEMENT !

Instrucciones en español ....24

CalORIES bURNED (Cal)

Abrazadera de montaje para el timón 28

Cableado del sensor....29

CONFlgURaClón DE la COMPUTaDORa

Instalación de la pila....30

Introducción de datos sobre el tamaño de la rueda 31

Tabla de diámetros de ruedas....32

Selección de unidades (distancia, tiempo, peso)....33

Introducción de datos sobre el peso 34

USO

Inicio rápido....35

Inicio/Alto automático, Indicador de pila baja, Visualizador de ajustes básicos o avanzados ....36

Funciones de velocidad. SPD, AVS. MXS, Comparación de velocidades ....37

Función de calorías: CAL 38

Funciones de distancia: DST, ODO 39

Funciones de tiempo: Reloj, TM 40

Funciones de restablecimiento - Frente 41

Funciones de restablecimiento - Atrás....42

SOIUCIÓN DE PROBIEMaS......43

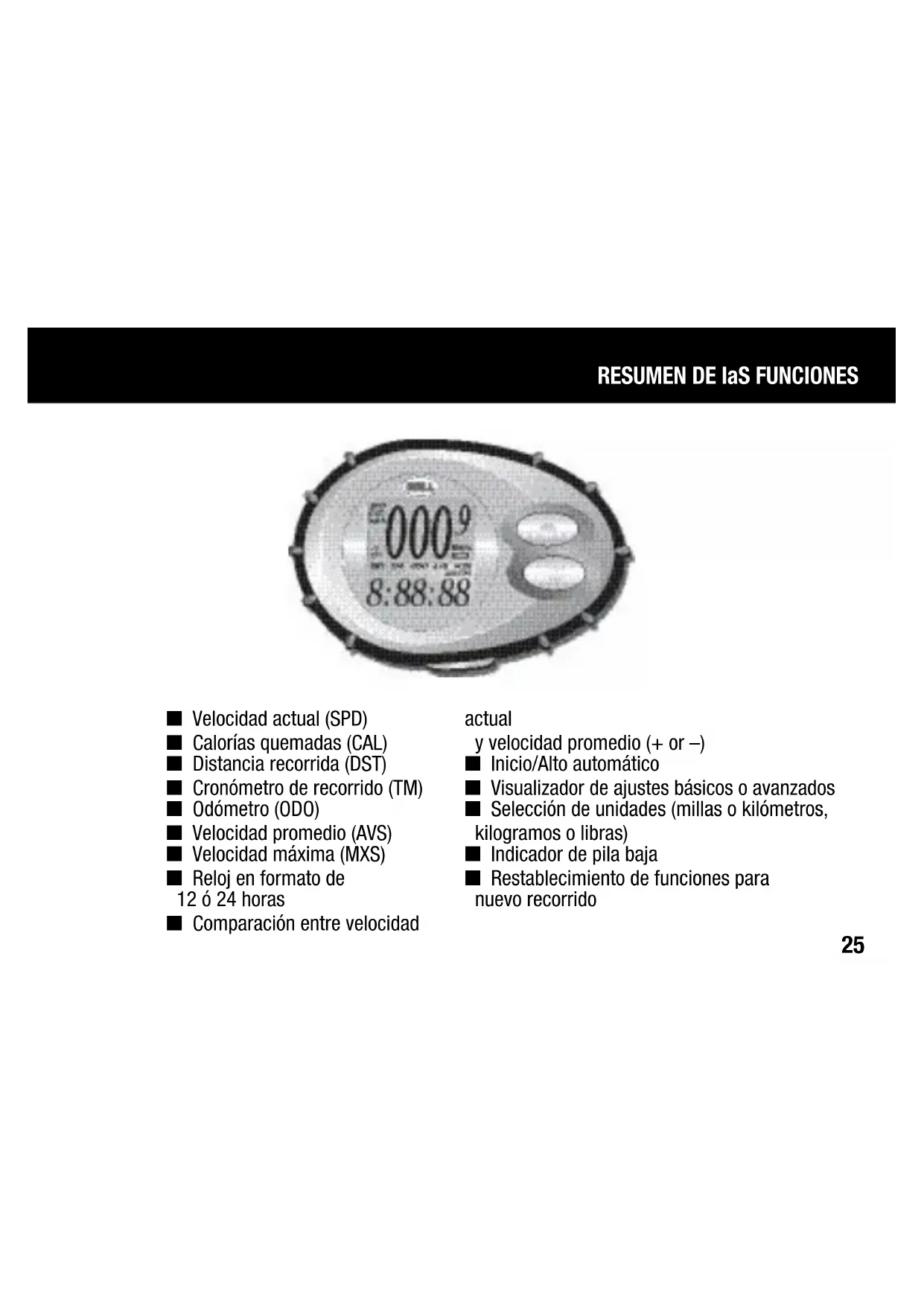

RESUMEN DE IaS FUNCIONES

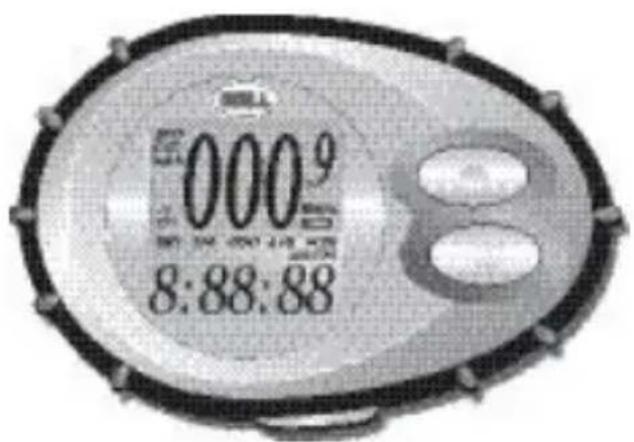

000⁹ 8:88:88

■ Velocidad actual (SPD)
■ Calorías quemadas (CAL)
■ Distancia recorrida (DST)
■ Cronómetro de recorrido (TM)
■ Odómetro (ODO)
■ Velocidad promedio (AVS)
■ Velocidad máxima (MXS)
■ Reloj en formato de 12 ó 24 horas
■ Comparación entre velocidad

actual y velocidad promedio (+ or −)
Inicio/Alto automático
■ Visualizador de ajustes básicos o avanzados
■ Selección de unidades (millas o kilómetros, kilogramos o libras)
■ Indicador de pila baja
■ Restablecimiento de funciones para nuevo recorrido

PaRTES

000⁹ 8:88:88

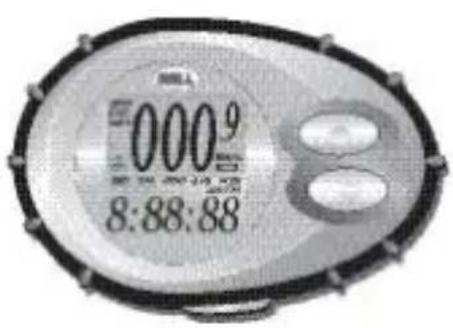

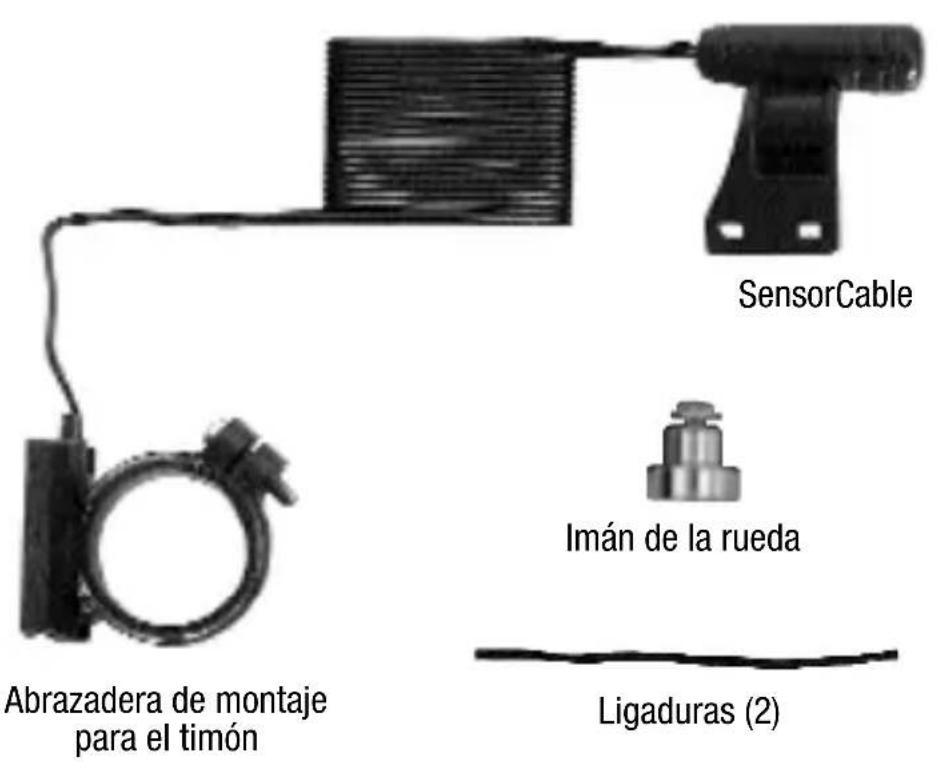

Unidad computarizada

Pila de la computadora (1.5V/L1142)

Calzas de hule (2)
Ligaduras para cable (3)

INSTALACIÓN - IMÁN Y SENSOR

Sujeta el sensor del velocímetro a la barra derecha de la horquilla de la rueda delantera usando dos de las ligaduras para cable suministradas. Asegúrate de que el sensor no quede curvado hacia la rueda y que el lado liso de la ligadura para cable quede hacia afuera. No aprietes todavía las ligaduras para cable, ya que la ubicación del sensor puede requerir algunos ajustes posteriores (Figura 2).

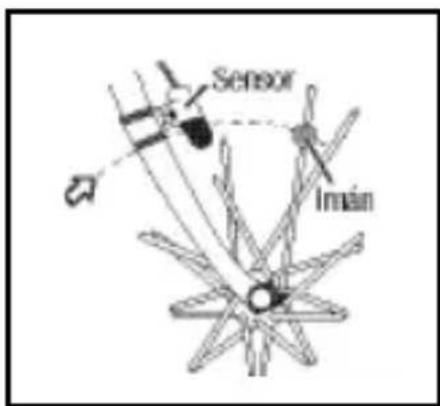

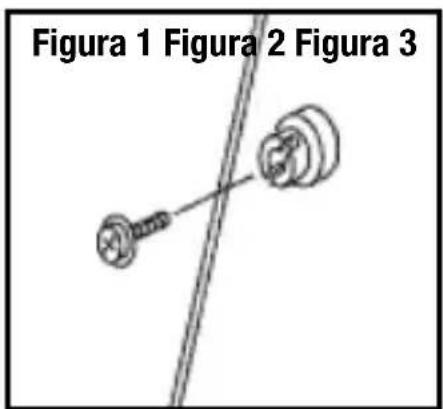

Sujeta el imán redondo a uno de los rayos en el lado derecho de la rueda delantera (Figura 1). Ajusta la posición del imán para que cuando la rueda gire, el lado plano del imán pase en frente del sensor (Figura 2).

Ajusta la posición del sensor y del imán para que la distancia entre el imán y el sensor no sea mayor que 1/5" (5mm) (Figura 3). Una vez que estén bien puestos, asegura las ligaduras para cable en la horquilla y aprieta el tornillo del imán en el rayo.

Nota: Ten cuidado cuando aprietes el tornillo en el rayo porque las roscas se pueden desgastar si lo aprietas demasiado.

Figura 1 Figura 2 Figura 3

Sujeta la abrazadera de montaje al timón, con el cable hacia el asiento. Si es necesario, usa las calzas de hule suministradas para fijarla con firmeza al timón. Recuerda que ya hay una calza de hule adherida en el interior de la abrazadera que puede quitarse con facilidad si es necesario.

La abrazadera puede sujetarse ya sea del lado izquierdo o derecho del timón.

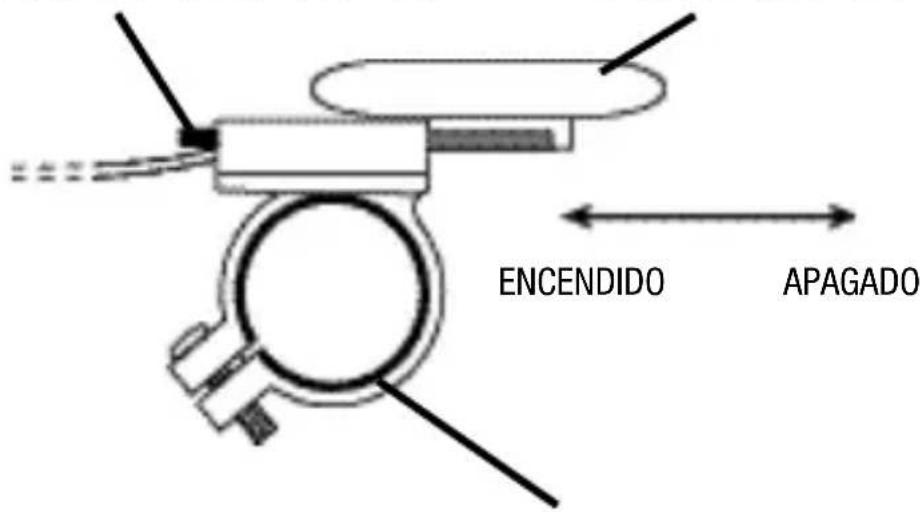

Oprime el botón para sacar la unidad computarizada

Unidad computarizada

ENCENDIDO APAGADO

Las calzas impiden deslizamientos

INSTALACIÓN - CABLEADO DEL SENSOR

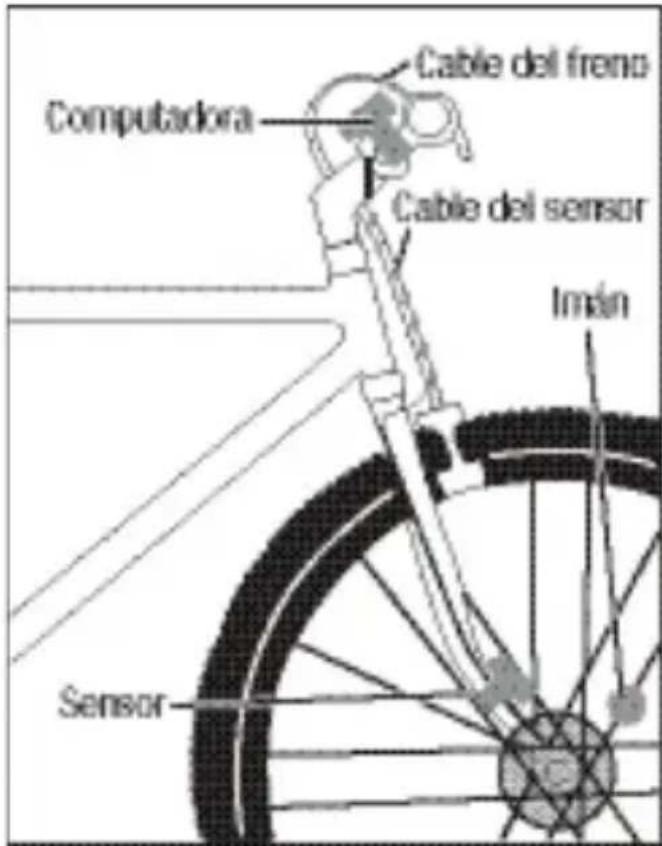

Dirige el cable del sensor hacia arriba de la horquilla; usa las ligaduras para sujetarlo en la parte inferior y superior. El cable no debe quedar suelto. Deja espacio suficiente para que la rueda pueda girar libremente hacia la derecha e izquierda. Pasa el resto del cable al lado del cable del freno delantero y dirígelo hacia el timón. Debes enrollar con cuidado el exceso de cable y asegurarlo a la barra con una ligadura.

Nota: Asegúrate de que las ligaduras no interfieran con el buen funcionamiento de la bicicleta.

Cable del freno Computadora Cable del sensor Imán Sensor

INSTalaClón DE la Pila

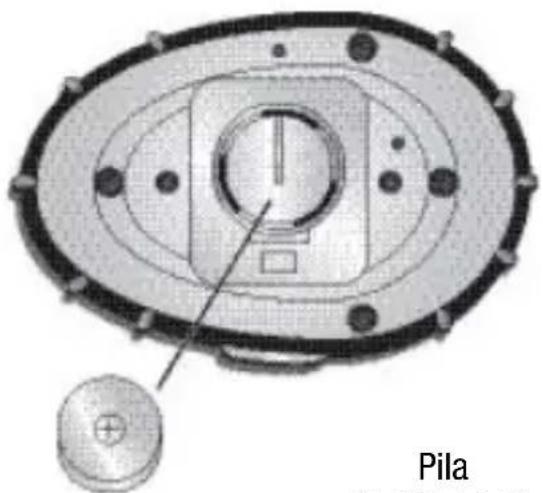

Usa una moneda para retirar la tapa del compartimento de la pila en la parte inferior de la unidad computarizada. Instala la pila con el polo positivo (+) hacia afuera y vuelve a colocar la tapa. En caso de que la pantalla de la computadora muestre cifras irregulares, saca la pila y vuelve a instalarla. Esto borrará la pantalla y reiniciará la computadora.

INTRODUCCIÓN DE DATOS DEL TAMAÑO DE LA RUEDA

Después de instalar la pila, el factor predeterminado de la rueda '2124' aparecerá con el dígito destellando en el extremo derecho. Éste es el ajuste correcto para una llanta de 26.6" (700 x 25C). Si éste es el tamaño de tu llanta, oprime el botón superior cuatro veces para confirmar cada uno de los cuatro dígitos. Si éste no es el tamaño de tu llanta, usa la Tabla de diámetros de ruedas en la siguiente página para buscar el factor correcto de la rueda (c). En caso de que el tamaño de tu llanta no esté incluido en esta tabla, multiplica el diámetro de la rueda (d) en milímetros por 3.1416 para determinar el factor correcto de la rueda (c).

Para introducir el factor correcto de la rueda en la computadora, oprime el botón inferior hasta que el dígito correcto aparezca. Oprime el botónsuperior para fijar el dígito correcto. Repite el procedimiento hasta que termines de introducir los cuatro dígitos correctos. Para regresar a la pantalla de Información del tamaño de la rueda en cualquier momento, oprime el botón de restablecimiento de FUNCIONES PRIMARIAS en la parte trasera de la computadora (véase la sección RESTABLECIMIENTO DE FUNCIONES - ATRÁS).

d r

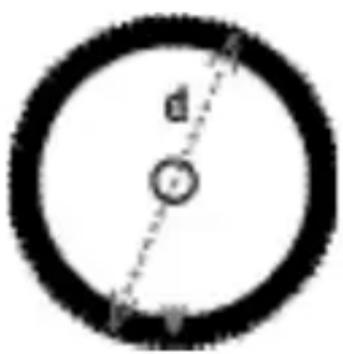

d es el diámetro de la rueda en milímetros

TABLA DE DIÁMETROS DE RUEDAS

Diámetro de Factor de la rueda (d) la rueda

20" 1596

22" 1759

24" 1916

26" (650A) 2073

26.4" (700 x 20C) 2107

26.5" (Tubular) 2117

26.6" (700 x 25C) 2124

26.8" (700 x 28C) 2136

Diámetro de Factor de la rueda (d) la rueda
27" (700 x 32C) 2155
27" x 1.25 2155
28" (700B) 2237
ATB 24" x 1.75	1888
ATB 26" x 1.4	1995
ATB 26" x 1.5	2030
ATB 26" x 1.75	2045
ATB 26" x 2 (650B)	2099

SELECCIÓN DE UNIDADES

SELECCIÓN DE KILÓMETROS O MILLAS

Después de introducir el tamaño de la rueda, aparecerá la pantalla de selección de kilómetros o millas. Oprime el botón inferior para elegir entre kilómetros (KM) y millas (M). Oprime el botón superior para confirmar tu selección.

SELECCIÓN DEL FORMATO DE 12 Ó 24 HRS.

Después de la selección de km o millas, aparecerá la pantalla de formato del reloj. Oprime el botón inferior para elegir el formato de 12 ó 24 horas. Oprime el botón superior para confirmar la selección.

SELECCIÓN DE KG O LIBRAS

Después de seleccionar el formato del reloj, aparecerá la pantalla de selección de kilogramos o libras. Oprime el botón inferior para elegir entre kilogramos (Kg) o Libras (Lbs). Oprime el botón superior para confirmar la selección.

Nota: Para modificar las selecciones en cualquier momento, oprime el botón de restablecimiento de FUNCIONES PRIMARIAS en la parte trasera de la computadora (véase la sección RESTABLECIMIENTO DE FUNCIONES - ATRÁS).

INTRODUCCIÓN DE DATOS DE PESO

Una vez seleccionada la unidad de peso, la computadora te pedirá que introduzcas tu peso. Esto le permitirá calcular con precisión la cantidad de calorías quemadas durante el viaje.

Para introducir el peso correcto, oprime el botóninferior hasta que aparezca el dígito correcto. Oprime el botón superior para fijar el dígito correcto. Repite el procedimiento hasta introducir todos los dígitos.

Nota: El peso introducido debe ser de entre 80 y 499 libras o 35 y 199 kilogramos.

La computadora pasará al modo de velocímetro y estará lista para usarse.

INICIO RÁPIDO

Ahora que la computadora ya está configurada, introducela en la abrazadera de montaje y deslizala hasta el tope en dirección del asiento de la bicicleta. Gira la rueda delantera para comprobar que la unidad haya quedado bien instalada. El ícono de la rueda de grabación de datos a la izquierda de la pantalla debe empezar a girar en cuanto la computadora registre algún dato. (Consulta la sección SOLUCIÓN DE PROBLEMAS si se presenta algún problema).

Comparación entre velocidad actual y velocidad promedio (+ or −)

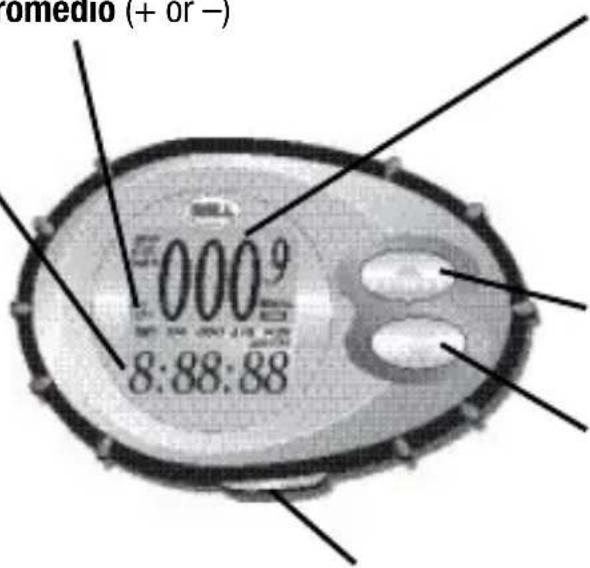

VISUALIZADOR INFERIOR

Distancia recorrida (DST)

0–999.99 KM or M

Cronómetro de recorrido (TM)

9 hrs 59 min 59 seg

Distancia total (ODO)

0–9999 KM or M

Velocidad promedio (AVS)

0–199.9 KM/hora or M/hora

Velocidad máxima (MXS)

0–199.9 KM/hora or M/hora

Reloj

omediol (+ or -) 0009 8:88:88

Visualizador de ajustes BÁSICOS o AVANZADOS

VISUALIZADOR SUPERIOR

Velocidad actual (SPD)

0–199.9 KM/hora o M/hora

Calorías quemadas (CAL)

0–999 calorías quemadas

Controla el

VISUALIZADOR SUPERIOR

Controla el

VISUALIZADOR INFERIOR

INICIO/ALTO AUTOMÁTICO, PILA BAJA, VISUALIZADOR DE AJUSTES BÁSICOS o AVANZADOS

INICIO/ALTO AUTOMÁTICO

Para que la pila no se desgaste, la computadora se apagará automáticamente si no se usa durante más de cinco minutos. El visualizador volverá a aparecer cuando se oprima cualquiera de los botones o si la unidad detecta información enviada por el sensor.

INDICADOR DE PILA BAJA

El indicador de pila baja aparecerá a la derecha de la pantalla cuando le queden aproximadamente dos meses o menos de vida útil a la pila.

VISUALIZADOR DE AJUSTES BÁSICOS O AVANZADOS

Oprime el botón lateral de la computadora para cambiar entre el Visualizador de Ajustes Básicos y Avanzados.

La opción Visualización de Ajustes Avanzados muestra todas las funciones.

La opción Visualización de Ajustes Básicos oculta las siguientes funciones: Velocidad promedio, Velocidad máxima y Comparación de velocidades.

Nota: Aunque estén ocultas, la Velocidad promedio y la Velocidad máxima siguen registrándose en el modo de Visualización de Ajustes Básicos.

FUNCIONES DE VELOCIDAD: SPD, AVS, MXS, COMPARACIÓN DE VELOCIDADES

VELOCIDAD ACTUAL (SPD)

La Velocidad actual representa la Velocidad en el momento. Se muestra en el Visualizador superior.

VELOCIDAD PROMEDIO (AVS)

La Velocidad promedio se muestra en el Visualizador inferior. Representa la velocidad promedio del recorrido.

La Velocidad promedio puede restablecerse en cualquier momento oprimiendo el botóninferior durante dos segundos cuando AVS se muestre en la pantalla.

Nota: Si se restablece la Velocidad promedio, también se restablecerán automáticamente el Cronómetro de viaje y la Distancia recorrida.

VELOCIDAD MÁXIMA (MXS)

La Velocidad máxima se muestra en la pantalla inferior. La Velocidad máxima se almacena en la memoria de la computadora y se actualiza solamente cuando se alcanza una velocidad superior.

La Velocidad máxima puede restablecerse en cualquier momento oprimiendo el botón inferior durante dos segundos cuando la MXS se muestra en la pantalla.

COMPARACIÓN DE VELOCIDADES (+ 0 -)

La Comparación de velocidades representa la diferencia entre la Velocidad actual y la Velocidad promedio. Si la Velocidad actual es mayor que la Velocidad promedio, aparece un signo ‘+’ en la pantalla. Si la Velocidad actual es menor que la Velocidad promedio, aparece un signo ‘-’ en la pantalla.

FUNCIÓN DE CalORÍaS: Cal

CalORÍaS QUEMaDaS (Cal)

La cantidad de Calorías quemadas se muestra en la pantalla superior. Representa la cantidad acumulada de calorías quemadas en el trayecto, la cual se calcula con base en la siguiente información:

Peso del usuario

Tiempo transcurrido

Velocidad promedio

El Conteo de calorías en la pantalla volverá a comenzar después de que se hayan quemado 999 calorías.

La función de Calorías quemadas puede restablecerse en cualquier momento oprimiendo el botón superior durante dos segundos cuando Cal se muestra en la pantalla.

FUNCIONES DE DISTANCIA: DST, ODO

DISTANCIA RECORRIDA (DST)

La Distancia recorrida se muestra en la pantalla inferior. Esta función se activa automáticamente con el movimiento de la bicicleta.

La Distancia recorrida puede restablecerse en cualquier momento oprimiendo el botón inferior durante dos segundos cuando DST se muestra en la pantalla.

Nota: Si se restablece la Distancia recorrida, también se restablecerán automáticamente el Cronómetro de viaje y la Velocidad promedio.

ODÓMETRO (ODO)

El odómetro se muestra en la pantalla inferior. Al igual que el odómetro de un automóvil, ODO registra la distancia recorrida total a través del tiempo.

Cuando se cambia la pila de la computadora, el odómetro puede restablecerse a un valor anterior oprimiendo el botón inferior durante dos segundos cuando ODO se muestra en la pantalla.

FUNCIONES DE TIEMPO: RELOJ, TM

RELOJ

El reloj puede restablecerse en cualquier momento oprimiendo el botón inferior durante dos segundos cuando el reloj se muestra en la pantalla inferior. Para introducir la hora correcta, oprime el botón inferior hasta que aparezca el dígito correcto. Oprime el botón superior para fijar el dígito correcto. Repite el procedimiento hasta que termines de introducir todos los dígitos.

CRONÓMETRO DE VIAJE (TM)

El Cronómetro de viaje se muestra en la pantalla inferior. El Cronómetro de viaje se activa automáticamente con el movimiento de la bicicleta: se prende cuando se inicia el movimiento y se apaga cuando éste se detiene.

El Cronómetro de viaje puede restablecerse en cualquier momento oprimiendo el botón inferior durante dos segundos cuando TM se muestra en la pantalla inferior.

Nota: Si se restablece el Cronómetro de viaje, también se restablecerán automáticamente la Distancia recorrida y la Velocidad promedio.

Restablecimiento de CADA FUNCIÓN POR SEPARADO

La función CAL puede restablecerse oprimiendo el botón superior durante dos segundos en ese modo.

SPD no puede restablecerse.

Las funciones DST, TM, ODO, AVS, MXS y Reloj pueden restablecerse oprimiendo el botón inferior durante dos segundos en cada uno de esos modos.

La Comparación de velocidades no puede restablecerse.

Restablecimiento de FUNCIONES PARA NUEVO RECORRIDO

Para restablecer simultáneamente las funciones CAL, DST, TM y AVS para que queden en cero, oprime los botones superior e inferior durante dos segundos.

Úsala antes de hacer un nuevo recorrido.

Restablecimiento de FUNCIONES PRIMARIAS

Úsalo para borrar las principales funciones y ajustes de la computadora.

Restablece las funciones DST, TM, AVS, MXS y CAL en cero. ¡NO restablezcas ODO!

Solicita al usuario reconfigurar el Tamaño de la rueda, la selección de Km o Millas, el formato de 12 ó 24 horas del reloj, la selección de Kg o Libras y la información del peso.

Restablecimiento de la COMPUTADORA

Úsalo para reiniciar la computadora en caso de que ésta funcione de manera extraña o presente fallas.

Restablece las funciones DST, TM, ODO, AVS, MXS y CAL en cero.

Solicita al usuario reconfigurar el Tamaño de la rueda, la selección de Km o Millas, el formato de 12 ó 24 horas del reloj, la selección de Kg o Libras y la información del peso.

Notas: Asegúrate de anotar el valor del Odómetro antes de cambiar la pila o usar el botón de restablecimiento de la COMPUTADORA para que puedas volver a introducirlo en el odómetro. La función de restablecimiento de la COMPUTADORA equivale a sacar la pila de la computadora.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA

No hay lectura del velocímetro o de la rueda de grabación de datos	Alineación incorrecta del imán y sensor, pila agotada o la computadora no se insertó hasta el fondo en la abrazadera de montaje.
Respuesta lenta en pantalla	Temperatura fuera de los límites de operación (0-55 grados C o 32-130 grados F).
Pantalla en negro	Temperatura demasiado elevada, o la pantalla ha estado expuesta demasiado tiempo a los rayos directos del sol.
La lectura de la pantalla se desvanece o muestra anormalmente el modo de ajuste del tamaño de la rueda ‘2124’	Contactos deficientes de la pila, o pila baja o agotada.
No hay lectura de la distancia recorrida	Alineación incorrecta del imán y sensor, pila agotada o la computadora no se insertó hasta el fondo en la abrazadera de montaje.
La pantalla muestra cifras irregulares	Contactos deficientes de la pila, o pila baja o agotada.
