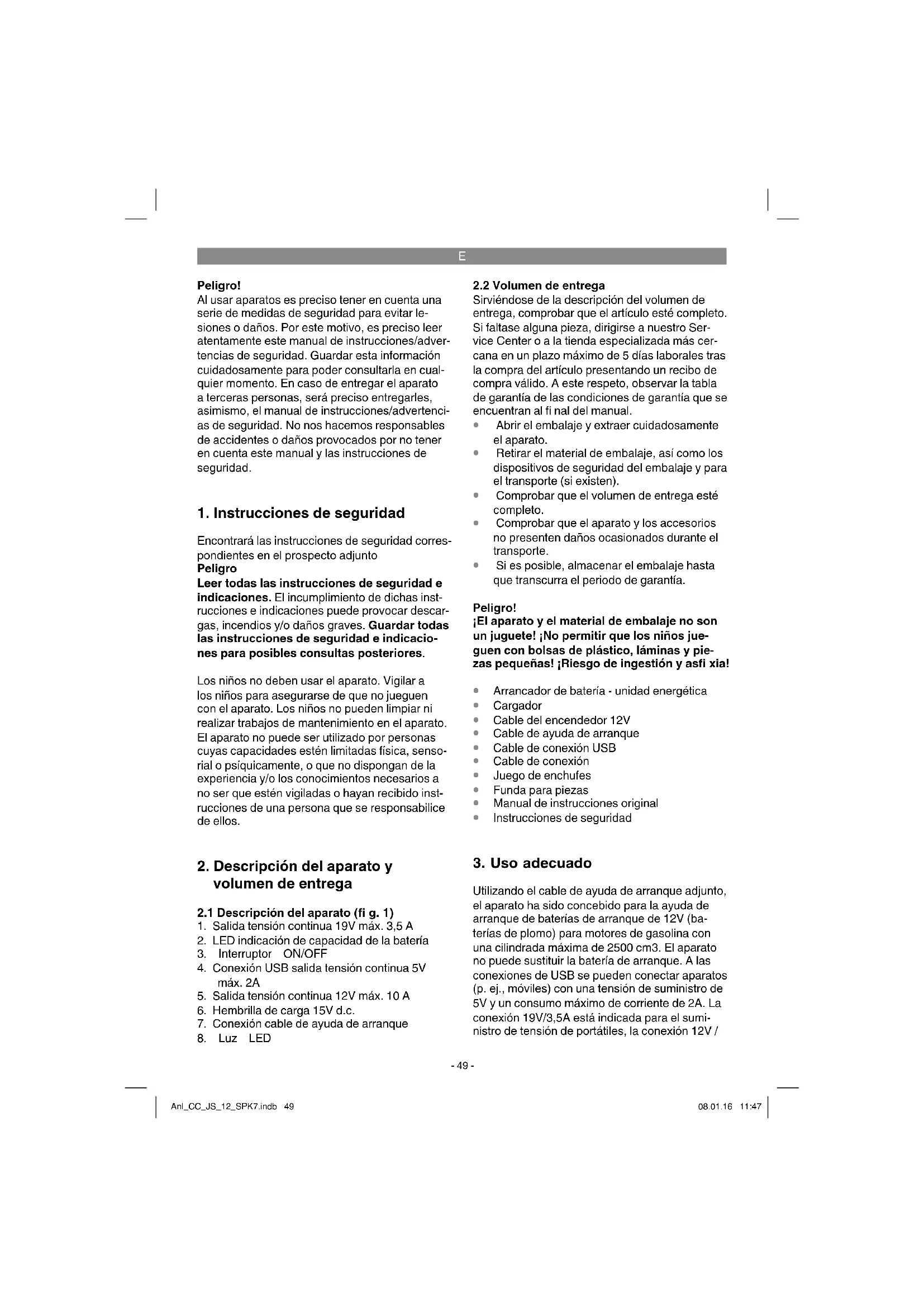

MANUAL DE USUARIO CCJS 12 EINHELL

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto Peligro Leer todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guardar todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores. Los niños no deben usar el aparato. Vigilar a los niños para asegurarse de que no jueguen con el aparato. Los niños no pueden limpiar ni realizar trabajos de mantenimiento en el aparato. El aparato no puede ser utilizado por personas cuyas capacidades estén limitadas física, senso- rial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios a no ser que estén vigiladas o hayan recibido inst- rucciones de una persona que se responsabilice de ellos.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

1. Salida tensión continua 19V máx. 3,5 A

2. LED indicación de capacidad de la batería

7. Conexión cable de ayuda de arranque

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Arrancador de batería - unidad energética

Cable del encendedor 12V

Cable de ayuda de arranque

Cable de conexión USB

Instrucciones de seguridad

Utilizando el cable de ayuda de arranque adjunto, el aparato ha sido concebido para la ayuda de arranque de baterías de arranque de 12V (ba- terías de plomo) para motores de gasolina con una cilindrada máxima de 2500 cm3. El aparato no puede sustituir la batería de arranque. A las conexiones de USB se pueden conectar aparatos (p. ej., móviles) con una tensión de suministro de 5V y un consumo máximo de corriente de 2A. La conexión 19V/3,5A está indicada para el sumi- nistro de tensión de portátiles, la conexión 12V / Anl_CC_JS_12_SPK7.indb 49Anl_CC_JS_12_SPK7.indb 49 08.01.16 11:4708.01.16 11:47E

10A para el restos de consumidores de tensión continua de 12V. El aparato sólo debe emplearse para aquellos casos para los que se ha destinado su uso. Cual- quier otro uso será inadecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como acti- vidades similares.

4. Características técnicas

Arrancador de batería - unidad energética Batería Li-Po: ......................................... 41,1 Wh Tiempo de carga aprox.: ................................. 4 h USB salida de tensión continua: ....5 V / máx. 2 A Salida de tensión continua: .......19 V / máx. 3,5 A Salida de tensión continua: ........12 V / máx. 10 A Corriente ayuda de arranque: .............................. .....................................200 A (5 s) / 400 A (máx.) Temperatura ambiente en ayuda de arranque: ..... ................................................... - 15 °C - + 40 °C Cargador Tensión nominal de entrada: ............................... ............................................100-240 V ~50/60 Hz Tensión de salida nominal: .....................15 V d.c. Corriente nominal de salida: ...........................1 A

5. Antes de la puesta en marcha

5.1 Cómo cargar el arrancador de batería - la

unidad energética con el cargador sumi- nistrado Información relativa al cargador: Este aparato podrá ser utilizado por niños a partir de 8 años y personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conoci- mientos necesarios siempre y cuando estén vigi- ladas o hayan recibido formación o instrucciones sobre el funcionamiento seguro del aparato y de los posibles peligros. Está prohibido que los niños jueguen con el aparato. Los niños no podrán re- alizar los trabajos de limpieza y mantenimiento a no ser que estén vigilados por un adulto. Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Atención: Desenchufar el aparato antes de reali- zar ajustes. Cargar el aparato exclusivamente con el cargador suministrado. Tener en cuenta las instrucciones de seguridad adjuntas con advertencias detalladas sobre el proceso de carga. No utilizar las salidas durante el proceso de car- ga.

Enchufar el cargador en la toma de corriente para cargar la batería. Durante la carga se encienden (parpadean) los LED (fig. 1/pos. 2) y muestran el estado de carga. Una vez fina- lizada la carga, se encienden todos los LED.

El tiempo de carga cuando la batería está vacía es de aprox. 4 horas. Es posible que la batería se caliente durante el proceso de car- ga. Esto es normal.

5.2 Cómo cargar el arrancador de batería - la

unidad energética con el cable del en- cendedor de 12 V El proceso de carga solo debería efectuarse durante la marcha, ya que, de lo contrario, se de- scarga la batería del automóvil. Poner el aparato en un lugar adecuado par que no se pueda mover en caso de que se produzcan cambios bruscos de velocidad y/o dirección. Anl_CC_JS_12_SPK7.indb 50Anl_CC_JS_12_SPK7.indb 50 08.01.16 11:4708.01.16 11:47E

Conectar el cable del encendedor de 12 V suministrado (fig. 2b/pos. 11) con la hembrilla de carga „Input 15V 1A“ (fig. 1/pos. 6).

Conectar el enchufe de 12V en una toma de encendedor de 12V adecuada. 5.3. Indicador de capacidad de batería Pulsar brevemente el interruptor ON/OFF (fi g. 1/ pos. 3). El LED de la indicación de capacidad de la batería (fi g. 1/pos. 2) se enciende. El número de LED encendidos indica el estado actual de carga de la batería Li-Po integrada. 100 % cargada = 5 LED luz continua <10 % cargada = ningún LED

Cuidado: No mirar directamente a la luz.

Pulsar durante 3 segundos el interruptor ON/ OFF - la luz LED se enciende de forma dur- adera (fig. 1/pos. 8).

Volver a pulsar el interruptor ON/OFF - la luz LED se enciende como “flash estroboscópi- co”.

Volver a pulsar el interruptor ON/OFF - la luz LED se enciende con la luz morse de „SOS“.

Si se vuelve a pulsar se apaga de nuevo la luz LED.

Cuidado: Tener en cuenta los valores de tensión y corriente de los aparatos a alimentar (p. ej., móvil, portátil). Consultar sus manuales de inst- rucciones. La duración de suministro varía en función del estado de carga del arrancador de batería - de la unidad energética, del consumo y de la intensi- dad de uso del aparato de conexión. Cuando se alcance una carga restante del 40-50 % (2 LED encendidos), cargar la batería (ver apartado 5.).

7.1 Cómo cargar/operar aparatos con cone-

1. Conectar el cable de conexión USB disponib-

le (o suministrado) a la conexión USB (fi g. 1/ pos 4) del arrancador de batería - de la uni- dad energética y, a continuación, al aparato a alimentar.

2. Pulsar el interruptor ON/OFF (fi g. 1/pos 3).

7.2 Cómo operar aparatos de tensión conti-

1. Conectar el cable de conexión suministrado

(fi g. 2d/pos. 13) con la salida de tensión con- tinua de 12 V (fi g. 1/pos. 5) del arrancador de batería - de la unidad energética y, a conti- nuación y si es necesario utilizando uno de los enchufes suministrados (fi g. 2d/pos. 14) con el aparato de tensión continua de 12V. El consumo máximo de corriente no debe de superar los 10 A.

2. Pulsar el interruptor ON/OFF (fi g. 1/pos 3).

7.3 Cómo operar aparatos de tensión conti-

1. Conectar el cable de conexión suministrado

(fi g. 2d/pos. 13) con la salida de tensión con- tinua de 19 V (fi g. 1/pos. 1) del arrancador de batería - de la unidad energética y, a conti- nuación y si es necesario utilizando uno de los enchufes suministrados (fi g. 2d/pos. 14) con el aparato de tensión continua de 19 V. El consumo máximo de corriente no debe de superar los 3,5 A.

2. Pulsar el interruptor ON/OFF (fi g. 1/pos 3).

8. Ayuda de arranque para el

vehículo El dispositivo de ayuda de arranque de 12 V ofrece una gran ayuda en caso de difi cultades al arrancar por falta de carga de la batería. Aviso: Durante el proceso de ayuda de arranque solo puede estar conectado el cable de ayuda de arranque. Por este motivo, es preciso interrumpir previamente el posible suministro de un aparato de conexión, por ejemplo a través de una conexi- ón de USB. Advertimos de que los vehículos están dotados de sufi cientes componentes eléctricos. Es pre- ciso observar las advertencias que se hallan en los manuales del vehículo, de la radio, etc. Aviso: ¡No conectar nunca con la carrocería del vehículo!

Asegurarse de que el enchufe con el cable de ayuda de arranque esté bien introducido en la toma de corriente del aparato. Si estuviese suelta, el enchufe se podría fundir debido a la elevada corriente.

Los polos de la batería de coche deben de estar limpios y las pinzas del cable de ayuda Anl_CC_JS_12_SPK7.indb 51Anl_CC_JS_12_SPK7.indb 51 08.01.16 11:4708.01.16 11:47E

de arranque estar bien sujetas a los polos de la batería.

Durante el proceso de ayuda de arranque es preciso no conectar las pinzas del cable entre sí, se podría producir un cortocircuito. Asegurarse de que al menos 3LED del indicado de capacidad de la batería estén encendidos. La temperatura del aparato se debe de encontrar entre + 10 °C y + 40 °C, la temperatura ambiente durante el proceso de ayuda de arranque entre – 15 °C - y 40 °C. Emplear exclusivamente el cable de ayuda de arranque suministrado (fi g. 2c/pos. 12).

1. Fig. 3: Abrir la cubierta de la conexión del

cable de ayuda de arranque (fi g. 1/pos. 7) y enchufar el cable al aparato.

2. Fig. 4a: Conectar el cable rojo al polo positivo

y el cable negro al polo negativo de la batería.

3. Fig. 4a: Se enciende el LED verde „correct“

en el cable de ayuda de arranque. Aviso: si el LED verde no se enciende o par- padea, pulsar la tecla „Boost“ en el cable de ayuda de arranque.

4. Arrancar el coche en los siguientes 30

segundos (duración máx. del intento de ar- ranque 5 segundos, tiempos de espera entre dos intentos de arranque de al menos 30 segundos).

5. En cuanto se arranque el motor, quitar el

cable de ayuda de arranque del aparato y, a continuación, primero la pinza roja y luego la pinza negra de la batería.

6. Dejar el motor en marcha. El dínamo carga la

batería incorporada. LED - mensajes de estado y cable de ayuda de arranque

Fig. 4b: LED verde parpadea + señal de aviso = „pulsar la tecla „Boost“ y arrancar el motor en los próximos 30 segundos.

Fig. 4c: LED rojo + señal de aviso = polaridad de la batería incorrecta (ver 2.)

Fig. 4d: Ningún LED, ninguna señal de aviso = comprobar la conexión al aparato, pulsar la tecla „Boost“ y arrancar el motor en los próxi- mos 30 segundos. El número de los posibles intentos de ayuda de arranque (máx. 10) depende de la temperatura ambiente, del estado de la batería a arrancar y del estado de carga de la batería del arrancador de batería - de la unidad energética.

9. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

9.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

En caso de que se produjeran averías, llevar el aparato a un especialista autorizado o un taller de servicio técnico. Anl_CC_JS_12_SPK7.indb 52Anl_CC_JS_12_SPK7.indb 52 08.01.16 11:4708.01.16 11:47E

11. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco y protegido de las heladas. La tem- peratura de almacenamiento óptima se encuentra entre los 5 y 30˚C. Tener en cuenta las instrucciones de seguridad adjuntas con advertencias detalladas sobre el almacenamiento. La batería reacciona a tem- peraturas excesivas (por encima de los 40 °C), así como a temperaturas demasiado bajas (por debajo de los 0 °C), por lo que se recomienda no guardar el aparato de manera permanente en un coche. Para transportarlo en un vehículo, colocar- lo en un lugar adecuado para que no se pueda mover en caso de que se produzcan cambios bruscos de velocidad y/o dirección. Guardar el aparato en su embalaje original. Anl_CC_JS_12_SPK7.indb 53Anl_CC_JS_12_SPK7.indb 53 08.01.16 11:4708.01.16 11:47E

13. Plan para localización de averías

Avería Posibles causas Solución El aparato no se puede conectar - La tensión de la batería es demasi- ado baja - Cargar la batería La ayuda de ar- ranque no funciona - La tensión de la batería es demasi- ado baja - Conexiones incorrectas en el coche - Temperatura ambiente fuera del margen de temperatura - Cargar la batería - Comprobar la polaridad y conectar correctamente - Intentar la ayuda de arranque dent- ro del margen de temperatura Si todos los LED parpadean - La protección contra sobrecarga ha saltado - El aparato está demasiado caliente - La temperatura ambiente es dema- siado baja/excesiva - Apagar el aparato, comprobar posi- bles sobrecargas - Mantener la temperatura del apara- to entre + 10 °C y + 40 °C. - Mantener el margen de temperatu- ra ambiente entre – 15 °C y + 40 °C Anl_CC_JS_12_SPK7.indb 54Anl_CC_JS_12_SPK7.indb 54 08.01.16 11:4708.01.16 11:47E
