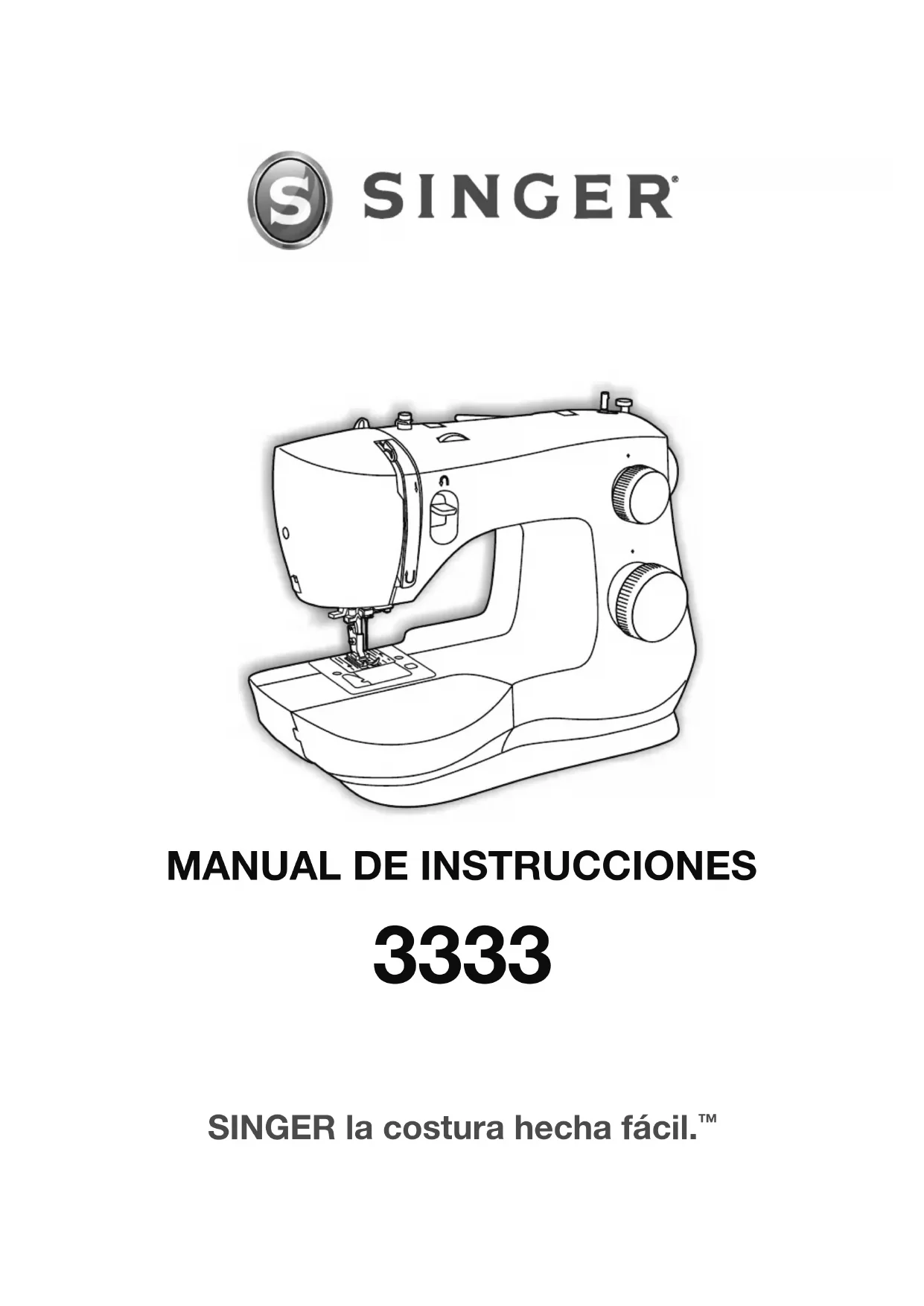

MANUAL DE USUARIO 3333 SINGER

SINGER la costura hecha fácil.

Bienvenido INSTRUCCIÓN Bienvenido(a) a la familia SINGER

y ¡FELICITACIONES por la adquisición de su nueva máquina de coser SINGER

tiene una posición de calidad en el área de costura por más de 160 años. Diseñamos máquinas para entusiastas de la costura de todos los niveles de habilidades, creaciones, que podrá hacer por usted mismo(a), manualidades y más actividades que pueden disfrutarse por todos. Es importante para nosotros que tenga la experiencia de costura más fácil y más exitosa, así que brindamos una amplia gama de recursos útiles:

1. 8QPDQXDOGHLQVWUXFFLRQHVFRQJUi¿FDVIiFLOHVGHHQWHQGHUH

instrucciones paso a paso.

2. Asistencia en la web en www.singerco.com.

3. Asistencia personalizada por correo electrónico: talktous@singerco.

4. Ayuda persona a persona de parte de alguno de nuestros asistentes

, en 1-800-474-6437 (asistencia ingles disponible en Norte América solo). Estamos listos para ayudarle y esperamos que disfrute su máquina de coser SINGER

¡Felices Costuras!3 Instrucciones Importantes de Seguridad INSTRUCCIÓN Esta máquina de coser doméstica ha sido diseñada de conformidad con las normas IEC/EN 60335-2-28 y UL1594.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES Cuando utilice un aparato eléctrico, debe respetar siempre las precauciones de seguridad básicas, incluyendo las siguientes: Lea todas las instrucciones antes de utilizar esta máquina de coser doméstica. Conserve las instrucciones en un lugar adecuado, cerca de la máquina. Asegúrese de que acompañen a la máquina si se la da a un tercero. PELIGRO - PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA: - Nunca se debe dejar la máquina de coser desatendida cuando esté enchufada. Desenchufe siempre la máquina de coser inmediatamente después de utilizarla y antes de limpiarla, quitar las tapas, lubricarla o realizar cualquier otro ajuste o mantenimiento mencionado en el manual de instrucciones. ADVERTENCIA - PARA REDUCIR EL RIESGO DE

QUEMADURAS, INCENDIO, DESCARGA ELÉCTRICA O

DAÑOS PERSONALES: - No permita que se utilice como un juguete. Deberá prestar especial atención cuando se utilice la máquina cerca de niños. - Utilice esta máquina de coser únicamente para el uso previsto, tal y como se explica en este manual. Utilice únicamente los accesorios recomendados por el fabricante, según se indica en este manual. - No utilice nunca la máquina de coser si el cable o el enchufe están dañados, si no funciona adecuadamente, si se ha caído o se ha dañado, o si ha caído al agua. Envíe la máquina de coser al distribuidor autorizado o centro de servicio más cercano para su examen, reparación y ajuste eléctrico o mecánico. - No utilice la máquina de coser si alguna de las aberturas para el aire está bloqueada. Mantenga las aberturas de ventilación de la máquina de coser y el pedal limpios de hilos, suciedad y trozos de tela sueltos. - Mantenga los dedos alejados de todas las piezas móviles. Debe poner especial cuidado en las zonas próximas a la aguja de la máquina de coser. - Utilice siempre la placa de aguja adecuada. Una placa inadecuada puede causar la rotura de la aguja. - No utilice agujas torcidas. - No tire de la tela ni la empuje mientras cose. Esto puede desviar la aguja, haciendo que se rompa. - Use gafas de seguridad.2

Instrucciones Importantes de Seguridad INSTRUCCIÓN - Apague la máquina de coser (“O”) cuando realice ajustes en la zona de la aguja, como enhebrar la aguja, cambiarla, hacer canilla, cambiar el prensatelas, etc. - No deje caer ni introduzca objetos en las aberturas. - No utilice la máquina al aire libre. - No trabaje con la máquina en lugares donde se usen productos en aerosol (spray) o donde se administre oxígeno. - Para desconectarla, ponga todos los controles en la posición de apagado (“O”) y, a continuación, desenchufe la máquina. - No la desenchufe tirando del cable. Para desenchufarla, sujete la clavija, no el cable. - El pedal sirve para manejar la máquina. Evite colocar otros objetos en el pedal. - No utilice la máquina si está mojada. - Si la bombilla LED está dañada o rota, debe ser reemplazada por el IDEULFDQWHRVXDJHQWHGHVHUYLFLRRXQDSHUVRQDLJXDOPHQWHFXDOL¿FDGDSDUD evitar riesgos. - Si el cable de alimentación conectado con el pedal está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona LJXDOPHQWHFXDOL¿FDGDSDUDHYLWDUULHVJRV - Si el cable de alimentación conectado con el pedal está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona LJXDOPHQWHFXDOL¿FDGDSDUDHYLWDUULHVJRV

GUARDE ESTAS INSTRUCCIONES

PARA EUROPA SOLAMENTE: Esta máquina puede ser utilizada por niños de 8 años en adelante y por personas con alguna discapacidad física, sensorial o mental o sin la experiencia y los conocimientos necesarios en el caso de que hayan sido supervisados o recibido instrucciones sobre el uso de la máquina de manera segura y entiendan los peligros que implica. Los niños no deben jugar con la máquina. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. El nivel de ruido en condiciones de funcionamiento normales es inferior a 75 dB (A). La máquina solamente se debe usar con un pedal de tipo KD-1902, FC-1902 (110-120V area) / KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V area) fabricado por ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China) / 4C-316B (110-125V area) / 4C-316C (127V area) / 4C-326C (220V area) / 4C-326G (230V area) / 4C-336G (240V area) / 4C-336G (220-240V area) fabricado por Wakaho Electric Ind. Co. Ltd. (Vietnam) FUERA DE EUROPA: Esta máquina de coser no ha sido diseñada para ser utilizada por personas (incluyendo niños) con alguna discapacidad física, sensorial o mental o sin la experiencia y los conocimientos necesarios, salvo que hayan sido supervisados o recibido instrucciones sobre el uso de la máquina de coser por parte de5 Instrucciones Importantes de Seguridad una persona responsable de su seguridad. Evite que los niños jueguen con la máquina de coser. El nivel de ruido en condiciones de funcionamiento normales es inferior a 75 dB (A). La máquina solamente se debe usar con un pedal de tipo KD-1902, FC-1902 (110-120V area) / KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V area) fabricado por ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China) / 4C-316B (110-125V area) / 4C-316C (127V area) / 4C-326C (220V area) / 4C-326G (230V area) / 4C-336G (240V area) / 4C-336G (220-240V area) fabricado por Wakaho Electric Ind. Co. Ltd. (Vietnam)

MANTENIMIENTO DE PRODUCTOS CON

DOBLE AISLAMIENTO Un producto provisto de doble aislamiento incorpora dos sistemas de aislamiento en lugar de la toma a tierra. Los productos con doble aislamiento no incorporan ningún dispositivo de toma a tierra, ni se debe acoplar al mismo ningún dispositivo de toma a tierra. El mantenimiento de un producto con doble aislamiento requiere un gran cuidado y amplios conocimientos del sistema y sólo debe ser realizado por personal de servicio técnico especializado. Las piezas de repuesto de un producto con doble aislamiento deben ser idénticas a las piezas del producto. Los productos con doble aislamiento están marcados con las palabras “DOUBLE INSULATION” o “DOUBLE INSULATED” (DOBLE AISLAMIENTO). INSTRUCCIÓN2

= Información útil = Puede causar daños

= Impacta en los resultados de la costura TPara asegurar que siempre contará con las más modernas capacidades de costura, el fabricante se reserva el derecho a cambiar la apariencia, diseño o accesorios de esta máquina de coser cuando lo considere necesario. SINGER & Singer la costura hecha fácil es una marca registrada de The SINGER &RPSDQ\/LPLWHGRVXV$¿OLDGDV © 2016 The SINGER

1. PALANCA ENSARTADOR DE AGUJA se usa para accionar el ensartador automático. (ver página 18)

4. PRENSATELAS sostiene la tela en el mecanismo de avance, jalando la tela debajo del pie

conforme cose. (ver página 26)5. PLACA AGUJA tiene líneas guía para ayudarle a mantener la costura recta. (ver página 9)6. COMPARTIMIENTO REMOVIBLE DE ALMACENAJESURSRUFLRQDXQDVXSHU¿FLHSODQDSDUDcoser, almacenaje para accesorios y provee acceso al brazo libre. (ver página 10)7. PALANCA COSTURA EN REVERSA dirección de costura en reversa, por ejemplo cuando se DVHJXUDHOFRPLHQ]R\¿QDOGHXQDFRVWXUDYHUSiJLQD8. TOPE DEVANADO BOBINA determina cuando la bobina está llena y para en automático. (ver página 12)

9. PERILLA LARGO PUNTADA controla el largo puntada, haciéndolas más cortas o largas según

desee. También se usa como selección de puntada stretch. (ver página 19)10. PERILLA SELECTORA DE PUNTADA muestra patrones de puntada y ajustes de ojal. (ver página 19)11. PALANCA DEL ENSARTADOR se utiliza para conectar en ensartador automático de aguja (ver página 15)

12. BOBINA sostiene el hilo que forma la puntada que aparece en la parte de atrás de la tela (ver

2. EJE DEVANADOR DE BOBINA sostiene la bobina mientras se devana. (ver página 12)

3. ORIFICIO PARA SEGUNDO PORTA CARRETE se usa para colocar un porta carrete adicional,

para hilos en posición vertical o que usan dos hilos a la vez con aguja doble.

4. VOLANTE (SIEMPRE GIRE HACIA USTED) controla el movimiento de la aguja y la palanca tira

5. INTERRUPTOR enciende la máquina y la iluminación de forma simultánea. (ver página 11)

6. RECEPTÁCULO CONECTOR para conectar el cable de energía/pedal controlador. (ver página

7. DISCO DE TENSIÓN DEVANADO DE BOBINAVRVWLHQHHOKLORFRQ¿UPH]DSDUDDVHJXUDUXQdevanado parejo y uniforme. (ver página 12)

8. GUÍAS DE HILO SUPERIORD\XGDDPDQWHQHUHOÀXMRGHKLORGXUDQWHODFRVWXUDYHUSiJLQD

9. PLACA FRONTAL alberga y protege el mecanismo interior de la máquina.10. ASA se usa para levantar y transportar la máquina.

11. ELEVADOR PRENSATELAS levanta y baja el prensatelas. Arriba para ensartar la máquina y

abajo para coser. (ver página 14)12. PEDAL CONTROLADOR controla la velocidad de costura mediante la presión aplicada. (ver página 11)13. CABLE conecta la máquina con la fuente de alimentación. (ver página 11)9

Área del Prensatelas y Aguja

1. PALANCA ENSARTADOR AGUJA se usa para accionar el ensartador automático.2. GUÍA ENSARTADOR AGUJAVRVWLHQHHOKLORFRQ¿UPH]DDQWHVGHFRORFDUORHQHOJDQFKR3. GUÍA HILO controla el movimiento del hilo superior.4. AGUJA sostiene el hilo durante la formación de la puntada.5. TORNILLO PRENSATELAS asegura el sujeta prensatelas (zanco) en la barra presionadora.

6. PRENSATELAS sostiene la tela contra los impelentes cuando se cose. Hay varios prensatelas

dependiendo la tela a coser y las técnicas de costura. (ver página 10)

7. IMPELENTES (O DIENTES DE AVANCE), parecen hileras de dientes debajo del prensatelas,

controlan el movimiento de la tela debajo del prensatelas.8. SUJETA AGUJA sostiene la aguja de la máquina en posición.9. TORNILLO SUJETA AGUJA asegura la aguja cuando se coloca en el sujeta aguja.10. BARRA PRESIONADORA acomoda el sujeta prensatelas.11. SUJETA PRENSATELAS (ZANCO) sostiene el prensatelas.

12. PLACA AGUJAFXEUHHOiUHDGHODERELQD\SURYHHXQDVXSHU¿FLHSODQDSDUDODFRVWXUD

13. LÍNEAS GUÍA PUNTADA se usan como referencia visual para guiar la tela mientras se cose.

La primera línea es 3/8” (10mm) de la posición centro de la aguja. Las medidas de tolerancia de costura más populares son 1/2” (13mm) y 5/8” (16mm). La tolerancia de 1/2” es la 2da línea y la tolerancia de 5/8” es la tercera línea.2

Compartimiento Removible y Accesorios

ACERCA DE SU MÁQUINA

Sostenga horizontalmente el compartimiento, luego jale hacia la izquierda para removerlo de la máquina. Al hacerlo, tendrá acceso al brazo libre, que le facilita coser proyectos tubulares como dobladillos o mangas. Adicionalmente, hallará guardados ahí los accesorios de la máquina (ver Abajo). Para colocar de nuevo el compartimiento, sosténgalo como se muestra y luego empújelo a la derecha. Esta máquina viene con varios tipos de prensatelas y accesorios. Accesorios Estándar Incluidos: a. Pie de Uso Múltiple (para costura general) b. Pie de la Cremallera (para inserter una cremallera) c. Pie para Ojales (para hacer ojales) d. Pie Pega Botones (para pegar botones) e. Descosedor/Brocha (quita puntadas/cepilla residuos) f. Guía de Acolchar Borde (para acolchar recta y precisa) g. Paquete de Agujas (agujas de remplazo) h. Sujeta Carretes (2 tamaños para diferentes estilos de carretes de hilo)

Clase 15 bobinas transparentes) j. Destornillador en L (para quitar la placa para limpieza) k. Placa de Zurcido (cubierta para el impelente) l. En Segundo Pasador de Carrete (para coser con una aguja doble opcional) m. Portacarrete Sintió (para amortiguar el carrete de hilo) n. Oubierta para Máquina (para proteger su máquina) Accesorios Opcionales:Para información acerca de prensatelas adicionales, aditamentos y accesorios que puedan estar disponibles para su máquina, visite www.singerco.com.

Conecte la máquina a una fuente de poder. Esta máquina tiene un enchufe polarizado que debe entrar en un tomacorriente polarizado. (a y b) ⚠ Desconecte el cable de energía cuando la máquina no esté en uso. Pedal ControladorEl pedal controlador regula la velocidad de costura. Cuando el pedal es desconectado, la máquina nopodrá operar.Iluminación para CoserColoque el interruptor principal (A) en “ I ” para encender la máquina y encender la luz. ⚠ En una máquina con una clavija polarizada (una pata es más ancha que la otra). Para reducir el riesgo de choque eléctrico, esta clavija entra en un tomacorriente polarizado de una sola forma. Si no HQWUDHQHOWRPDFRUULHQWHGHOHODYXHOWD6LD~QDVtQRHQWUDFRQWDFWHDXQHOHFWULFLVWDFDOL¿FDGRSDUDque instale un tomacorriente polarizado. 1RPRGL¿TXHHQQLQJXQDIRUPDODFODYLMD ⚠ Su máquina de coser SINGER

se ha ajustado para ofrecer el mejor resultado de puntada con una temperatura ambiente normal. El calor y el frío extremos pueden afectar al resultado de la costura.

Clase 15. Use sólo este tipo de bobina cuando compre bobinas adicionales para su máquina. No las sustituya por bobin de metal.

1. Coloque el carrete de hilo y el sujeta carrete

correspondiente en el poste. El porta carrete GHEHVHUORVX¿FLHQWHJUDQGHSDUDFXEULUHO extremo del carrete de modo que el hilo se desenrolle con suavidad. Para carretes más pequeños, use la tapa carrete pequeña, que está en el compartimiento removible.

2. (A) Coloque el hilo en la guía arriba de la

PiTXLQD%&RORTXHHOKLORFRQ¿UPH]D alrededor del disco de tensión de devanadode bobina para asegurar que el hilo se devane en la bobina d orma consistente y uniforme. (C) Ensarte la bobina, luego colóquela el eje de devanado.

3. 5HYLVHTXHODERELQDVHFRORTXHFRQ¿UPH]D

hacia abajo (A). Si no, el hilo puede comenzar a devanarse debajo de la bobina. Presione la

ERELQD\HOHMHFRQ¿UPH]DDODGHUHFKD%

4. Sostenga el extremo del hilo para comenzar a

devanar. Pise suavemente el pedal mientras sostiene el extremo del hilo. Permita devanar unas cuantas vueltas, luego detenga.

5. Corte el extremo del hilo cerca de la parte

VXSHULRUGHERELQDOXHJR¿QDOLFHSLVDQGRHO pedal controlador.

6. La bobina dej ará de devanarse cuando se

llene. Suelte el pedal. Presione la bobina hacia la izquierda (A), luegocorte el hilo (B).13

⚠ Apague la máquina antes de insertar o remover la bobina. 1. Al insertar o extraer la bobina, la aguja y el prénsatelas se deben levantar.2. Empuje el pestillo en la tapa de la bobina hacia la derecha y retire la tapa de la bobina.3. Coloque la bobina en la caja bobina asegurándose de que el hilo corre en sentido contrario a las manecillas del reloj, como se muestra en la ilustración.4. Tire del hilo en la muesca (A).5. Con una mientras presiona la parte superior de la bobina, colocar el hilo en las guías como se muestra.6. Para cortar el hilo sobrante, tire de él hacia usted para córtalo con el cortador en pont (B).Vuelva a insertar la tapa de la bobina.

Ensartando el Hilo Superior A B CA B C ⚠ Por seguridad, apague la alimentación antes de ensartar la máquina. 1. Comience girando el volante (A) hacia usted para levantar la aguja (B) y la palanca tira hilo (C). Debe poder ver la palanca tira hilo.

IMPO Levante el alza prensatelas. Esto es ne ario para que la máquina sea ensartada correctamente.3. Coloque el carrete de hilo y tapa carrete en el porta carrete.4. jale el hilo de carrete por la guía hilo superior en la parte superior de la máquina. Sostenga el hilo con ambas manos y jálelo hacia la guía de pretensión. 5. (A) Jale el hilo hacia el canal derecho, alrededor de la vuelta U, y hacia el canal izquierdo. (B) IMPORTANTE: En la parte superior del canal izquierdo, enganche el hilo desde atrás al frente por el ojo ranurado de la palanca tira hilo. Si elhilo no pasa por el ojo del tira hilo, la máquina se atascará. Después de ensartar el tira hilo, pase el hilo cia abajo de nuevo. (C) Pase el hilo detrás del guía hilos de metal y luego hacia abajo a la aguja. 6. Si desea ensartar manualmente la aguja, ensartela desde el frente hacia atrás. Jale de 6-8 pulg. de hilo hacia atrás más allá del ojo de la aguja. También, puede usar el Ensartador Automático para ensartar el ojo de la aguja. (ver página 15).

Ensartador Automático de Aguja

Jale cerca de 6-8 pulg. hacia atrás más allá del ojo de la aguja. Esto ayudará a evitar que la aguja se desensarte cuando comience a coser. ⚠ Por seguridad, apague la máquina antes de usar el ensartador automático. 1. Levante la aguja a su posición más alta girando el volante hacia usted. Si gira el volante hacia atrás, la máquina se atascará cuando comience a coser.2. Pase el hilo alrededor de la guía del hilo.3. Presione la palanca hacia abajo tanto como sea possible.4. El mecanismo del ensartador bascula automáticamemte a la posición de enhebrado.5. Coloque el hilo alrededor de la guía en la izquierda y luego pase el hilo debajo del perno gancho.6. Libere la palanca del ensartadory el extremo del hilo al mismo tiempo. El perno gancho se moverá hacia atrás, creando un bucle de hilo en el lado de atrás de la aguja.7. Jale el bucle por el ojo de la aguja hasta que el extremo del hilo pase por la aguja.2

Jalando el Hilo Bobina B C D ⚠ PRECAUCIÓN: Por seguridad, apague la máquina antes de ensartar la máquina. 1. Sostenga el extremo del hilo superior con la mano izquierda (A). Gire el volante hacia usted (B), bajando primero (C) y luego levantando la aguja (D).2. Conforme gira el volante, jale suavemente el hilo superior, el cual jalará un bucle por el RUL¿FLRGHODSODFDDJXMD(-DOHHOEXFOHSDUDtraer el hilo bobina por la apertura en la placa aguja. Si no sale un bucle, gire el volante hacia usted una vez mas. Si aún no aparece, revise que el hilo de la bobina no esté atorado con la cubierta de la bobina. 3. Lleve ambos extremos debajo del prensatelas y hacia la parte de atrás de la máquina.

$KRUDTXHVXPiTXLQDHVWiHQVDUWDGDOHPRVWUDUHPRVFRPRFRQ¿JXUDUODPiTXLQDSDUDODVWpFQLFDV básicas de costura, tales como: coser puntada recta, coser puntada decorativa, coser puntada stretch, hacer un ojal y pegar un botón. Con cada técnica, tendrá la oportunidad de seguir cosiendo. 3DUDPiVLQIRUPDFLyQVREUHODVGLIHUHQWHVSXQWDGDVHQVXPiTXLQD\FRPRXVDUODVUH¿pUDVHDOD Guía de Referencia de Puntadas, visite www.singerco.com. He aquí unos consejos que puede encontrar útiles antes de comenzar. Cuando desempaque la máquina, puede haber ciertos rastros de aceite en la placa aguja o área del prensatelas. Si es así, limpie el exceso de aceite con un paño suave y seco antes de comenzar a coser. El pedal controlador se usa para regular la velocidad de costura. Cuando presiona el pedal, la máquina coserá. Entre mayor la presión que aplique al pedal, más rápido coserá la máquina. Cuando quite el pie del pedal controlador, la máquina se detendrá. Las agujas son parte importante de la costura. Usar agujas incorrectas, viejas o dañadas para sus proyectos puede afectar los resultados. Para información sobre que aguja usar para su proyecto, UH¿pUDVHDOD*XtDGH5HIHUHQFLDGH3XQWDGDVHQYLVLWHwww.singerco.com. Para información de cómo cambiar la aguja, vea la página 25. Dependiendo de la técnica de costura que desee, puede ser necesario cambiar el prensatelas. Para información sobre como hacer esto, consulte la página 26. Revise la página sobre Formación de Puntada (ver página 18). Esto le ayudará a darse una idea de como lucirá la puntada cuando la cosa. Use el cortador de hilo en la máquina (ver página 7) para cortar los extremos de hilo. Esto es útil ya TXHODVKHEUDVGHKLORVHGHMDQORVX¿FLHQWHODUJDVGHPRGRTXHODDJXMDQRVHGHVHQVDUWHFXDQGR comience a coser de nuevo.2

Como se forman la Puntadas

1. Cómo se forman las puntadas Las puntadas se forman cuando el hilo superior y el hilo bobina se enganchan entre las capas de tela. La puntada está bien balanceada cuando el hilo aguja aparece en la parte superior y el hilo bobina aparece en la parte de abajo.

2. Perilla Tensión de Hilo La tensión del hilo bobina tiene un rango de ajuste entre 0 y 9. La mayoría de las costuras se harán con la tensión entre 3 y 5. Puede ajustarse a un número mayor para más tensión en el hilo superior, si el hilo superior parece ÀRMR3XHGHDMXVWDUDXQQ~PHURLQIHULRUSDUDmenos tensión en el hilo superior, si el hilo bobina parece mostrarse en el lado superior de la tela.

Ajustando la tensión La tensión de hilo puede ajustarse también para diferentes técnicas de costura. Para KLOYDQDGRYHUDSpQGLFHSXHGHDÀRMDUODDun número inferior de modo que las puntadas puedan quitarse con facilidad. Para plisado puede girarla a un número más alto.

Cuando cose, si ve grandes bucles en la parte inferior de la tela, es realmente una indicación que el hilo superior no se ha ensartado correctamente y que no hay control de la tensión. Para información de como corregir esto, consute Corrección de Fallas y Mantenimiento en este manual. 6XUIDFHU¿FLHLado reversoHilo superiorHilo bobina6XUIDFHU¿FLHLado reversoHilo superiorHilo bobina6XUIDFHU¿FLHLado reversoHilo superiorHilo bobina19

1. Gire la Perilla Selectora de Puntada hasta que

escuche un clic debajo de la abajo del punto directamente por encima de la línea en la parte frontal de la máquina.

2. Ajuste la Perilla Largo de Puntada según el

largo que desee. Puede ajustarse entre el 0.5 y el 4, donde el 4 es el ajuste más largo. Perilla Largo Puntada Perilla Largo Puntada Perilla Selectora de Puntada Perilla Largo Puntada Para ejemplos de patrones de puntada y más instrucciones, consulte las Guías de Referencia de Puntadas en visite www.singerco.com. La perilla Selectora de Puntada se usa para elegir la puntada que desea coser. La perilla puede girarse a la izquierda o a la derecha.

1. Gire la perilla Selectora de Puntada hasta que

escuche un clic abajo del punto directamente por encima de la línea en la parte frontal de la máquina.

2. Ajuste el selector de largo de puntada de

manera que el S1 o S2 se alineen con el punto por encima de esta línea. Este selector debe estar en la S1 para marcar las puntadas azules o S2 para marcar las puntadas rojas, o el patrón de costura no coserá. Para coser Patrones de Puntada Gris: Para coser Patrones de Puntada Azules & o Rojo:2

Cosiendo una Puntada Recta

COSIENDO:1. Coloque la Perilla Selectora de Puntada, de modo que los símbolos de puntada recta estén justo abajo del punto.2. Coloque la Perilla Largo Puntada de modo que el número 2 esté directamente debajo del punto de la máquina. Este es un ajuste de largo de puntada promedio para costura regular o habitual.3. Coloque la tecla debajo del prensatelas multipropósito con el borde derecho de la tela alineado con la guía de costura deseado en el lado derecho de la placa aguja. Baje el prensatelas, pise entonces el pedal para comenzar a coser. Asegúrese siempre que el prensatelas esté abajo antes de comenzar a coser. Si no lo hace, la máquina se atascará cuando cosa. Inicie cosiendo 2 o 3 puntadas. Presione la palanca de reversa para coser 2 o 3 puntadas, lo que asegurará la costura de modo que no se deshilache. Suelte la palanca reversa para coser de nuevo hacia el frente. Continúe cosiendo. Presione la SDODQFDUHYHUVDDO¿QDOGHFRVWXUDSDUDFRVHURSXQWDGDV6XHOWHla palanca y cosa al frente de nuevo para terminar.Perilla Largo PuntadaPerilla Selectora de Puntada

8VHXQODUJRSXQWDGDPDVFRUWRSDUDWHODVGHOJDGDVHKLORV¿QRV8VHXQODUJRSXQWDGDPiVlargo como 3 o 4 para telas gruesas. Puede ser útil sostener un poco los extremos del hilo con la mano izquierda para las primeras puntadas, esto ayudará a guiar la tela debajo del pie mientras comienza a coser.Una puntada recta se usa para costura normal y pespunte.CÓMOHACERLO:1. Coloque la máquina para Puntada Recta con la Perilla Selectora de Puntada Recta (ver página 19)

2. La Perilla Largo Puntada puede ajustarse en el largo puntada que desee. (ver página 19)21

COSIENDO: Puntada Media Luna1. Coloque la Perilla Selectora de Puntada, de modo que el símbolo de media luna esté directamente deba jo el punto. 2. Coloque la Perilla Largo Puntada de modo que el número 1 esté debajo del punto de la máquina. 3. Coloque la tela debajo del Pie Multipropósito con el borde derecho de la tela alineado con la guía de costura deseado en el lado derecho de la placa aguja. Baje el prensatelas, luego pise el pedal para iniciar la costura. Cosa 2 o 3 puntadas y luego cosa en reversa (ver página 20) para reforzar la costura. Cosiendo una puntada Decorativa Perilla Largo PuntadaPerilla Selectora de PuntadaUse entretela (ver Apéndice) en el reverso de la tela si se arruga o frunce cuando cose. La puntada decorativa puede usarse casi en cualquier proyecto.Puede ser útil reducir la tensión superior 1 o 2 números cuando cosa puntadas decorativas. Esto ayudará a evitar que el hilo bobina aparezca en la parte de arriba cuando cosa puntadas más densas.

Una puntada decorativa se usa para embellecer costuras y añadir estilo a sus proyectos de costura. (Vaya a www.singerco.com para ver otras puntadas decorativas que pueden ser usadas).CÓMOHACERLO:1. Coloque la máquina en la puntada deseada colocando la Perilla Selectora de Puntada en una de las puntadas decorativas (ver página 19)2. Coloque la Perilla Largo Puntada entre 0.5 y 3 (ver página 19)2

1. Coloque el Selector de Puntada, de modo que el símbolo de

Sobreborde esté directamente abajo del punto.

2. Coloque la Perilla Largo Puntada de modo que la selección S1

esté ubicado debajo del punto.

3. Coloque la tela debajo del pie multipropósito con el borde

derecho de la tela alineado con la línea guía de costura deseado en el lado derecho de la placa aguja. Baje el prensatelas, lego pise el pedal para iniciar la costura. Cosa 2 a 3 puntadas y luego una puntada de refuerzo (ver página 20) para reforzar la costura.

Cosiendo una Puntada Stretch Perilla Largo PuntadaPerilla Selectora de Puntada Una puntada stretch se usa para tejidos de punto. Este tipo de costura se estirará con la tela. (Vaya a www.singerco.com para ver otras puntadas elásticas que pueden ser usadas) CÓMOHACERLO:

1. Coloque la máquina en la puntada deseada con el Selector de Puntada a una de las puntadas

stretch (ver página 19)

2. Coloque la Perilla Largo Puntada en el ajuste Stretch S1 para las puntadas azules o S2 para las

puntadas rojas. (ver página 19)23

COSIENDO: Puntada de Ojal 1. Retire el prensatelas universal y coloque el prensatelas de ojal ( Ver SiJLQD3DVHHOKLORVXSHULRUDWUDYpVGHORUL¿FLRGHOSUHQVDWHODV\jale el hilo a la izquierda.2. Coloque la Perilla Selectora de Puntada, de modo que el paso 1 del simbolo ojal esté debajo del punto.3. Coloque el selector de largo de puntada para que el rango del ojal esté directamente debajo del punto. 4. Con el prensatelas levantado, deslice los ojales tan lejos como se pueda. Coloque la tela debajo del prensatelas centrando la línea marcada en su tela ,cuide que esté alineada en el centro del SUHQVDWHODVSDUDRMDO\TXHODOtQHDPDUFDGDFUXFHHQHORUL¿FLRGHOcentro del prensatelas. Baje el prensatelas.5. Baje el prensatelas y cosa el paso 1 del ojal hasta que llegue a la parte superior del ojal. Gire el volante hacia usted para levantar la aguja fuera de la tela. 6. Coloque el Selector de Puntada, de modo que el paso 2 del simbolo ojal esté superior del punto. Cosa 4 a 5 puntadas en la parte inferior de ojal, esto se le llama refuerzo.7. Coloque el Selector de Puntada, de modo que el paso 3 del simbolo de ojal esté debajo del punto. Cosa el lado derecho del ojal.8. Coloque el Selector de Puntada, de modo que el paso 4 del simbolo de ojal esté la parte inferior del punto. Cosa 4 a 5 puntadas en la parte superior del ojal para formar un refuerzo.

Coser un ojal en 4 pasos Perilla Largo PuntadaPerilla Selectora de PuntadaUse entretela debajo de la tela para dar soporte a la puntadas.El reducir ligeramente la tensión superior en 1 o 2 números mejorará los res ultados.Siempre costura de prueba en un trozo de tela.Para asegurar colas de hilo, utilice aguja de la mano para traer hilo superior hacia atrás y de atar.Esta máquina tiene una característica para hacer ojales, permitiéndole hacer ojales en 4 sencillos pasos. La Perilla Selectora de Puntada muestra los ajustes de ojal en gris.CÓMOHACERLO:1. Coloque la máquina en la puntada deseada con la Perilla Selectora de Puntada en la puntadas de ojales. (ver página 19)2. Coloque la Perilla Largo Puntada dentro del rango del ojal. (ver página 19)

COSIENDO: Pegando un Botón 1. Coloque la Placa de Zurcido a la placa aguja directamente bajo el prensatelas. Para hacerlo alinee las puntas debajo de la Placa de =XUFLGRFRQORVRUL¿FLRVHQODSODFDDJXMD(PSXMHSDUDDVHJXUDUODHQsu sitio.2. Quite el prensatelas general y coloque el Pie de Pagado de Botones. Ver página 26).3. Coloque la Perilla Largo Puntada de modo que el número 0 este debajo del punto. 4. Coloque la Perilla Selectora, de modo que el símbolo de puntada recta este debajo del punto.5. Coloque el botón en la tela, luego alinee el botón debajo del frente de 3LHSDUD%RWRQHVGHPRGRTXHDSDUH]FDQORVGRVRUL¿FLRVGHOERWyQHQHOIUHQWHGHOSLH*LUHHOYRODQWHSDUDTXHODDJXMDOLEUHHORUL¿FLRGHODizquierda. Pise el pedal y cosa 3 a 4 puntadas. Levante la aguja fuera de la tela.6. Coloque la Perilla Selectora, de modo que el símbolo Zig Zag esté debajo del punto.Ajuste el selector hasta que la aguja se mueva GHORUL¿FLRGHODL]TXLHUGDDORUL¿FLRGHODGHUHFKDGHOERWyQVLQinterferencia. Para probar el movimiento de la aguja gire el volante manualmente hacia usted varias veces para estar seguro de que la aguja no golpee el botón.7. Coloque la Perilla Selectora de modo que el símbolo de puntada recta esté debajo del punto.8. Cosa 3 o 4 puntadas para asegurar la costura.

Pegando un Botón Retire la placa de zurcido cuando haya terminado.Perilla Largo PuntadaPerilla Selectora de Puntada Esta máquina incluye un pie de pegado de botones que le permite pegar botones en sus proyectos fácil y rápido.CÓMOHACERLO:1. Coloque la máquina en puntada recta colocando la Perilla Selectora en (ver página 19)2. Coloque la Perilla Largo Puntada en 0 para comenzar. (ver página 19)25

Insertando y Cambiando Agujas

⚠ Apague la máquina antes de cambiar la aguja. Cambie la aguja con regularidad, especialmente si muestra signos de desgaste que resultan en problemas. Las agujas pueden mostrar signos de desgaste cuando ve rasgones en la tela o escucha un ligero sonido “pop” mientras cose. Si la aguja se dobla (A), la punta se daña (B) o la aguja se mella (C), debe remplazarla con una nueva aguja y desechar la vieja.Generalmente, la aguja debe remplazarse cada 4 proyectos o aproximadamente cada 16 horas de tiempo de costura.También es importante usar el tipo correcto de aguja para la tela que este cosiendo (Vaya a www.singerco.com para ver la guía de puntadas) Para mejores resultados, use agujas SINGER en su máquina de coser SINGER . $ÀRMHHOWRUQLOORVXMHWDDJXMD$JLUDQGRHOWRUQLOORKDFLDXVWHG Inserte la nueva aguja, asegurándose que el lado plano de la parte superior de la aguja está hacia la parte de atrás de la máquina (B). Inserte la nueva aguja hasta el fondo (C). $SULHWHHOWRUQLOORVXMHWDDJXMD$FRQ¿UPH]DJLUiQGRORKDFLDDWUiV2

Cambiando el Prensatelas

Antes de cambiar el prensatelas, levante el alza prensatelas. El sujeta prensatelas (b) está sujeto a la barra presionadora (a). El prensatelas (e) tiene un perno (d) que une con el sujeta prensatelas, algunas veces llamado zanco (b). El zanco tiene una ranura (c) en el frente, el cual se conecta al prensatelas.Para quitar el prensatelas del zanco, hale el prensatela (e) en direccion a usted para desprenderlo de su ranura (c). El pie se liberará. Para sujetar un prensatelas al zanco, deslize el pin (d) del prénsatelas (e) por la ranura (c) del zanco. El pie se enganchará.Algunos prensatelas opcionales requieren que quite el zanco de la máquina. Para quitar el zanco de ODPiTXLQDYHUDUULEDDÀRMH\TXLWHHOWRUQLOORTXHVRVWLHQHHOSUHQVDWHODVHQODEDUUDSUHVLRQDGRUD(a), entonces puede quitar el zanco (b). Para colocar de nuevo el zanco, colóquelo en la barra presionadora, luego ponga de nuevo el tornillo. Esta máquina tiene un zanco bajo con prensatelas insertable. Cuando adquiera prensatelas y aditamentos adicionales para su máquina, busque el tipo zanco bajo insertable. ⚠ Apague la máquina antes de cambiar el prensatelas.27

CORRECCIÓN DE FALLAS Y MANTENIMIENTO

2. EL HILO BOBINA SE VE EN LA PARTE DE ARRIBA DE LA TELA

Causa Posible: Demasiada tensión en el hilo superior. Solución: Reduzca la tensión del hilo superior. (ver página 18) Causa Posible: La ruta del hilo está obstruida, agregándole tensión extra al hilo. Solución: Revise que la ruta del hilo superior no esté obstruida y el hilo se mueva con libertad por la ruta de hilo. (ver página 14) Causa Posible: El hilo bobina no tiene tensión de la caja bobina. Solución: Ensarte de nuevo la bobina. (ver página 13)

1. El hilo hace bucles por el lado de abajo de la tela

2. El hilo bobina aparece en la parte superior de la tela

5. El hilo se amontona al inicio

6. Se saltan las puntadas

9. Se rompen las agujas

10. Las puntadas están distorsionadas

11. La tela se frunce

12. La tela se enrolla debajo de las puntadas

13. La máquina no avanza la tela

14. No funciona el ensartador de aguja

15. Mucho ruido cuando se cose

16. La máquina no funcionará

1. EL HILO HACE BUCLES POR DEBAJO DE LA TELA

Causa Probable: Bucles de hilo debajo de la tela siempre es indicador de que el hilo superior no está correctamente ensartado. Esto sucede cuando el hilo superior no está bien colocado en el mecanismo de tensión y no se ha ensartado por la palanca tira hilo. Solución: Ensarte de nuevo la máquina, asegurándose levantar el alza pren- satelas antes de ensartar, así el hilo puede asentar adecuadamente en el mecanismo de tensión y la palanca tira hilo. (ver página 14) Para saber si ha rensartado correctamente la máquina, intente esta simple prueba:

• Levante el eleva prensatelas y ensarte la parte de arriba de la máquina.

• Ensarte la aguja, pero no ponga aún el hilo debajo del prensatelas. Conforme jala el hilo superior a la izquierda, debe jalarse con libertad.

• Baje el prensatelas. Conforme jala el hilo superior a la izquierda, debe sentir resistencia. (VWRVLJQL¿FDTXHVHKDHQVDUWDGRFRUUHFWDPHQWH

• Pase el hilo por debajo del prensatelas y luego jale el hilo bobina. Deslice ambos extremos de hilo debajo del prensatelas hacia atrás. Baje el prensatelas y comience a coser. Si baja el eleva prensatelas, pero el hilo aún se jala con libertad (no siente diferencia sea que el SUHQVDWHODVHVWpDUULEDRDEDMRVLJQL¿FDTXHHVWiPDOHQVDUWDGR4XLWHHOKLORVXSHULRU\YXHOYD a ensartar la máquina. Consejos de Corrección de Fallas2

Consejos de Corrección de Fallas

CORRECCIÓN DE FALLAS Y MANTENIMIENTO

4. EL HILO SE DESHILACHA

Causa Posible: El hilo es viejo o de mala calidad. Solución: Ensarte de nuevo la parte superior de la máquina y bobina con hilo de calidad. (ver página 14) Causa Posible: La aguja está vieja o gastada o es del tipo o tamaño correcto para el hilo que se está usando. Aunque parece que la máquina deshilacha el hilo, usualmente es la aguja la causa. Si la aguja está vieja o gastada o si es muy pequeña para el espesor del hilo, el ojo de la aguja puede causar que el hilo se deshilache. Solución: Cambie por una aguja nueva del tamaño correcto para el espesor/peso del hilo que se está usando. (ver página 25)

5. EL HILO SE AMONTONA AL INICIO

Causa Posible: Los hilos superior y bobina no se han colocado adecuadamente debajo del prensatelas antes de comenzar a coser. Solución: Asegúrese que tanto el hilo superior y bobina estén bajo el prensatelas y hacia atrás antes de comenzar a coser. (ver página 20) Causa Posible: Inicio la costura sin tela debajo del prensatelas. Solución: Coloque tela debajo del prensatelas, asegúrese que la aguja entre en la tela; ligeramente sostenga ambas hebras por unas cuantas puntadas. (ver página 20)

6. SE SALTAN LAS PUNTADAS

Causa Posible: Aguja mal insertada. Solución: Revise que el lado plano de la aguja esté hacia atrás de la máquina y la aguja esté insertada en su totalidad, luego apriete el tornillo sujeta aguja. (ver página 25) Causa Posible: Aguja incorrecta para el tipo de tela a coser. Solución: Use el estilo y tamaño adecuado de aguja para la tela. (visite www.singerco.com para información Guía de Referencia de Puntadas) Causa Posible: Aguja doblada, mellada o dañada. Solución: Deseche la aguja y coloque una nueva. (ver página 25)

3. SE ROMPE EL HILO SUPERIOR

Causa Posible: Ruta de hilo obstruida. Solución: Revise si hay hilo atrapado en el carrete de hilo (nudos y bolas en el carrete) o detrás del poste carrete o tapa carrete (si el hilo se ha salido detrás de la tapa carrete no puede alimentarse con libertad por la ruta de la máquina). (ver página 14) Causa Posible: La máquina no está bien ensartada. Solución: Quite completamente el hilo superior, levante el prensatelas, reensarte la máquina asegurándose que el hilo esté en la palanca tira hilo (levante la palaca tira hilo a su posición más alta girando el volante hacia usted). (ver página 14) Causa Posible: Demasiada tensión superior. Solución: Reduzca la tensión del hilo superior. (ver página 18)29

CORRECCIÓN DE FALLAS Y MANTENIMIENTO

Consejos de Corrección de Fallas

8. SE ROMPE EL HILO BOBINA

Causa Posible: Hilo bobina mal ensartado. Solución: Revise que la bobina se coloque correctamente en el porta bobina. (ver página 13) Causa Posible: La bobina se devana mucho o dispareja. Solución: El hilo bobina puede no estar bien colocado en el disco de tensión de devanado de bobina durante el proceso de devanado de la bobina. (ver página 12) Causa Posible: Suciedad o pelusa en el porta bobina. Solución: Limpie el portabobina. (ver página 32) Causa Posible: Se usan bobinas equivocadas. Solution: Use bobinas SINGER

del mismo estilo que las que vienen con su máquina, no las sustituya. Su máquina viene con bobinas transparentes SINGER

Causa Posible: Aguja doblada, mellada o dañada. Solución: Deseche la aguja, inserte una nueva. (ver página 25) Causa Posible: Tamaño erróneo de aguja para la tela. Solución: Inserte la aguja adecuada para el tipo de tela. (visite www.singerco.com para información Guía de Referencia de Puntadas) Causa Posible: La máquina no está bien ensartada. Solución: Vuelva a ensartar completamente la máquina. (ver página 14) Causa Posible: La tela se “empuja” o se “jala”. Solución: No jale/empuje manualmente la tela para coser, permita que los impelentes de la máquina jalen la tela bajo el prensatelas mientras usted sólo la guía. (ver página 20)

7. DIFICULTADES EN DEVANADO DE BOBINA

Causa Posible: Hilo bobina devanado muy suelto en la bobina. Solución: Rebobine la bobina, asegurándose que el hilo esté tenso en el disco de tensión de devanado de bobina. (ver página 12) Causa Posible: El eje de devanado de bobina mal colocado, por tanto la bobina no se devana. Solución: La bobina se devana mal porque el extremo del hilo no se sostiene al inicio del proceso de devanado. (ver página 12) Causa Posible: La bobina se devana mal porque el extremo del hilo no se sostiene al inicio del proceso de devanado. Solución: Antes de comenzar a devanar, sostenga el extremo del hilo (que sale de la bobina) con ¿UPH]DSHUPLWLHQGRTXHVHOOHQHSDUFLDOPHQWHODERELQDOXHJRSDUDSDUDFRUWDUODKHEUDFHUFDGHOD bobina. (ver página 12)2

Consejos de Corrección de Fallas

CORRECCIÓN DE FALLAS Y MANTENIMIENTO

11. LA TELA SE FRUNCE

Causa Posible: Demasiada tensión en hilo superior. Solución: Reduzca la tensión del hilo superior. (ver página 18) Causa Posible: El largo puntada es demasiado corto para la tela a coser. Solución: Aumente el largo puntada. (visite www.singerco.com para información Guía de Referencia de Puntadas) Causa Posible: Estilo incorrecto para el tipo de tela. Solución: Use el estilo correcto de aguja. (visite www.singerco.com para información Guía de Referencia de Puntadas) Causa Posible: Aguja demasiado larga para la tela. Solución: Cambie a una aguja más pequeña. (ver página 25)

12. LA TELA SE ENROLLA DEBAJO DE LAS PUNTADAS

Causa Posible: La tela no está bien estabilizada para la densidad de las puntadas (por ejemplo, aplicación en puntada satén). Solución: Coloque entretela debajo de la costura para ayudar a mantener las puntadas sin enrollarse, formando un fruncido en la tela. (ver Apéndice)

13. LA MÁQUINA NO AVANZA LA TELA

Causa Posible: El prensatelas no se ha bajado en la tela después de ensartar. Solución: Baje el prensatelas antes de comenzar a coser. No “empuje” o “jale” la tela conforme cosa. Causa Posible: Los impelentes están cubiertos por la Placa de Zurcido. Solución: Si los impelentes están cubiertos, la Placa de Zurcido necesita quitarse para resumir la costura regular. Causa Posible: El largo puntada está en cero. Solución: Aumente el ajuste de largo puntada.

10. PUNTADAS DISTORSIONADAS

Causa Posible: Está “empujando” o “jalando” la tela. Solución: No empuje o jale manualmente la tela, permita que los impelentes de la máquina jalen la tela debajo del prensatelas conforme usted la guia. Causa Posible: Ajuste incorrecto de largo puntada. Solución: Revise el manual para los ajustes correctos de largo/ancho puntada. (visite www. singerco.com para información Guía de Referencia de Puntadas) Causa Posible: Puede ser necesario usar entretela. Solución: Coloque entretela debajo de la tela. (ver Apéndice)31

Consejos de Corrección de Fallas

CORRECCIÓN DE FALLAS Y MANTENIMIENTO

14. EL ENSARTADOR NO ESTÁ FUNCIONANDO

(para modelos con ensartador automático de aguja integrado) Causa Posible: La aguja no está en la posición correcta. Solución: Levante la aguja a su posición más alta girando el volante hacia usted. (ver página 15) Causa Posible: Aguja insertada de forma incorrecta. Solución: La aguja debe estar bien insertada en el sujeta aguja. (ver página 25) Causa Posible: La aguja está doblada. Solución: Quite la aguja doblada, inserte una nueva. (ver página 25) Causa Posible: Perno gancho dañado. Solución: El Ensartador de Aguja necesita remplazo; contacte a un centro de servicio SINGER® autorizado. Visite www.singerco.com.

15. MUCHO RUIDO CUANDO COSE

Causa Posible: El hilo no está en la palanca tira hilo. Solución: Ensarte de nuevo la máquina, asegurándose que la palanca tira hilo está en su posición más alta de modo que el hilo pase por el ojo de la palanca tira hilo - gire el volante hacia usted para levantar la palanca tira hilo a su posición más alta para el ensartado. (ver página 14) Causa Posible: Ruta del hilo obstruida. Solución: Revise que el hilo no esté atrapado en el carrete de hilo o detrás de la tapa hilo. (ver página 14)

16. LA MÁQUINA NO FUNCIONA

Causa Posible: El eje del devanador de bobina está activado cuando trata de coser. Solución: Desactive el eje del devanador de bobina. (ver página 12) Causa Posible: El cable de energía y/o pedal controlador no están bien conectados. Solución: Asegúrese de que el cable y/o pedal controlador estén bien asentados en la máquina y a la fuente de energía. (ver página 11) Causa Posible: Se están usando las bobinas incorrectas. Solución: Use sólo bobinas SINGER

del mismo estilo que vienen con su máquina. (ver página 10)2

Limpiando el Impelente y Área del Gancho ⚠ Antes de limpiar la máquina, desconecte la alimentación quitando la clavija del tomacorriente. Gire el volante para levantar la aguja a su posición más alta. Levante el alza prensatelas. Para lograr la mejor operación posible, es necesario mantener las partes esenciales limpias. Para el uso diario de la máquina, se recomienda que limpie la máquina semanalmente.1. Retire la tapa de la bobina y el prensatelas. (ver página 26) Retirando el prensatelas va a tener un mayor acceso a la placa aguja y al área de la bobina. 2. Gire el volante hacia usted hasta que la aguja esté en la posición más alta. (La palanca tira hilos debe ser visible en la parte superior de la máquina)3. Retire los dos tornillos de la placa aguja usando el desarmador en L, incluido en su máquina. Remueva la placa aguja.4. Retire la bobina de la caja bobina. 5. Tome la caja bobina con su dedo pulgar e índice hacia las 7 en punto. Empuje ligeramente hacia la derecha mientras levanta la caja bobina, ésta se delizará fácilmente fuera de la zona del gancho.6. Usando la brocha pequeña que está inlcuida en su máquina, remueva la pelusa del área del gancho, también del área de los dientes. 7. Su máquina ha sido lubricada en la fábrica; como resultado aceitar el área de la caja bobina no es necesario.8. Para re insertar la caja bobina, asegúrese de que la aguja esté en su posición más alta. (La palanca tira hilos deberá ser visible en la parte superior de la máquina)9. Sostenga la caja bobina con su dedo pulgar e índice y apunte a las 6 en punto directametne sobre el tornillo izquierdo en la parte central de la caja bobina.10. Guíe el extremo de la caja bobina debajo de los dientes de alimentación y luego mueva la caja bobina de derecha a izquierda, hasta que se ajuste correctamente en el gancho.11. Para asegurarse de que la caja bobina esté en la posición correcta, gire el volante hacia usted, el gancho deberá girar libremente en sentido contrario de las manecillas del reloj.12. Asegúrese de que la aguja esté de nuevo en la posición más alta. Reposicione la placa aguja sobre los dientes de alimentación y asegure en su lugar usando los 2 tornillos que removió anteriormente.13. Coloque el prensatelas, inserte la bobina y reemplazar la tapa de la bobina. Está listo para coser.

CORRECCIÓN DE FALLAS Y MANTENIMIENTO

Mantenimiento Lámpara de la Máquina Esta máquina está equipada con iluminación LED, la cual está diseñada para durar el mismo tiempo de vida que la máquina. Sin embargo está necesita ser reemplazada, por favor comuníquese con su centro local de servicio.33

Glosario de Términos Usados

puntadas no se suelten. Al inicio de la costura realice 3-4 puntadas, luego cosa en reversa otras 3-4 puntadas. Comience a coser hacia adelante de nuevo y continúe la costura hasta HO¿QDOOXHJRFRVDHQUHYHUVDSXQWDGDVOXHJRKDFLDDGHODQWHSDUDWHUPLQDU Hilvanado El hilvanado es una costura temporal, cosida con un puntada recta y poca tensión. Esta puntada temporal sostiene las telas, pero con la intención de ser removida. Por ejemplo, KLOYDQHODVFRVWXUDVODWHUDOHVGHXQDWHODIDOGDSDUDUHYLVDUHOHQWDOOHOXHJRODFRVWXUD¿QDO se cose y la puntada de hilvanado es retirada. Brazo Libre IPara coser pequeños proyectos tubulares como la pierna de un pantalón, mangas, puños, etc., tiene que quitar el compartimiento de la máquina para tener acceso al brazo libre. Uso de Entretela La entretela es una material de especial diseño, cosido entre las telas, usado para proveer estructura adicional a las prendas, por ejemplo, puños, cuellos, etc. Puede usarse en ojales para ayudar a mantener estable la tela mientras se cose. Borde

(OERUGHGHODWHODVHUH¿HUHDOERUGHFRUWDGR\XVXDOPHQWHVHFRQYLHUWHHQHOERUGH

sobrante de la costura. Costura La costura es la puntada que une dos telas juntas, incluye la línea de puntada principal y el sobrante de la costura. Sobrante de Costura El sobrante de costura es la cantidad de tela entre las puntadas y el borde de la tela. El sobrante más utilizado es de 5/8” y 1/2”. Orillado o Acabado de Costura El acabado u orillado de costura se usa para evitar que el borde de la tela se deshilache. Entretela La entretela o estabilizador es un material especial usado para dar apoyo adicional a las puntadas en técnicas especiales como aplicaciones, ojales y más. Pespunte El pespunte es una puntada recta que aparece en la parte de arriba de la tela, se usa para refuerzo adicional, adorno o ambos.SINGER

es una marca registrada de The SINGER

Recuerde que este producto se debe reciclar de un modo seguro en cumplimiento de la legislación nacional pertinente relacionada con los productos eléctricos/electrónicos. No HOLPLQHORVDSDUDWRVHOpFWULFRVFRPRUHVLGXRVXUEDQRVVLQFODVL¿FDUXWLOLFHORVFHQWURVGH recogida selectiva. Para información relacionada con los sistemas de recogida disponibles, póngase en contacto con su entidad local. Cuando sustituya aparatos antiguos por otros nuevos, el distribuidor podría estar obligado por ley a recoger su vieja máquina para reciclarla gratuitamente. Si se abandonan aparatos eléctricos en un vertedero, pueden producirse fugas de sustancias peligrosas en el terreno y llegar a la cadena alimentaria, dañando su salud y bienestar.MANUEL D’INSTRUCTION
