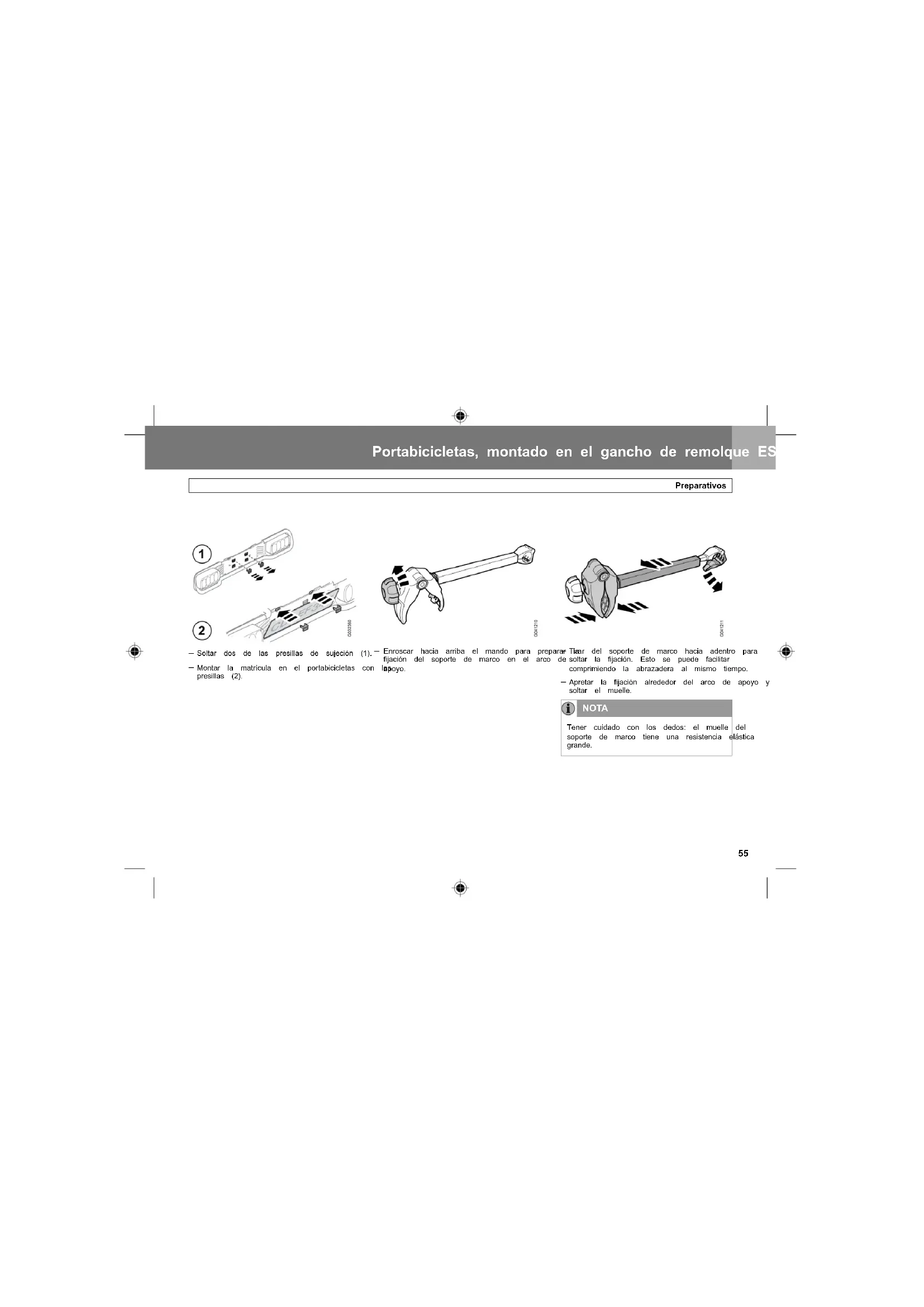

Soltar dos de las presillas de sujeción (1).

Montar la matrícula en el portabicicletas con las presillas (2).

Enroscar hacia arriba el mando para preparar la fijación del soporte de marco en el arco de apoyo.

Tirar del soporte de marco hacia adentro para soltar la fijación. Esto se puede facilitar comprimiendo la abrazadera al mismo tiempo.

Apretar la fijación alrededor del arco de apoyo y soltar el muelle. NOTA Tener cuidado con los dedos: el muelle del soporte de marco tiene una resistencia elástica grande. Portabicicletas, montado en el gancho de remolque ES Preparativos

Mover los soportes de marco hasta la posición correcta.

Montar el arco de apoyo en los soportes y fijarlo.

Abrir el estribo de bloqueo con la llave y moverlo hacia atrás en el brazo tensor. Controlar el símbolo en el estribo de bloqueo. ES Portabicicletas, montado en el gancho de remolque Preparativos

Elevar el brazo tensor.

Limpiar el gancho de remolque.

Montar el portabicicletas en el gancho de remolque. NOTA Debe haber una distancia de 65 mm como mínimo entre el parachoques y el centro del gancho de remolque. NOTA Proceder con cuidado con el parachoques del automóvil, para que no sufra daños.

Mover el estribo de bloqueo adelante, cerrarlo con llave y quitar la llave.

Controlar el símbolo en el estribo de bloqueo. Portabicicletas, montado en el gancho de remolque ES Preparativos

Colocar la bicicleta/las bicicletas en el portabicicletas.

Colocar las bicicletas alternando sus posiciones si se han de cargar varias bicicletas. Colocar la de mayor peso en el interior.

Comprobar que el manillar de la bicicleta interior no choque contra la tapa del maletero. Si fuera necesario, aflojar la barra del manillar y girar el manillar o desplazar la bicicleta una posición. NOTA Tener en cuenta que los gases de escape del automóvil están calientes y pueden afectar el portabicicletas o su carga. Esto rige especialmente en las piezas fabricadas de plástico. Por tanto, en caso de necesidad hay que apartar los gases de escape del portabicicletas.

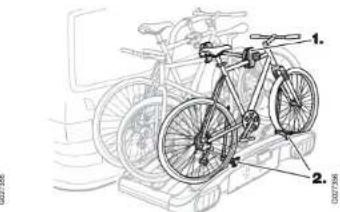

Fijar la bicicleta con el soporte de marco. ES Portabicicletas, montado en el gancho de remolque Transporte

Fijar las ruedas con las correas de apriete.

En los automóviles con portón trasero, para poder abrirlo el portabicicletas puede bascularse hacia atrás.

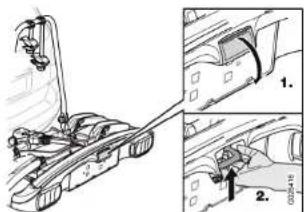

Bajar la tapa, que está situada sobre el soporte de la matrícula.

Tirar hacia arriba del asa de bloqueo. Portabicicletas, montado en el gancho de remolque ES Transporte

Inclinar el portabicicletas hacia atrás.

Abrir el portón trasero.

Subir el portabicicletas hasta que se fije con un claro sonido de fijación.

Comprobar que el portabicicletas esté bien bloqueado en posición elevada.

Elevar la tapa. ES Portabicicletas, montado en el gancho de remolque Transporte 60Ángulo de apertura

El portabicicletas puede bascularse hacia atrás para facilitar la apertura de la tapa del maletero/portón trasero. El ángulo de apertura puede ajustarse. Desplazando los tornillos de tope se incrementa el ángulo de apertura (70º).

Aflojar los tornillos de tope de ambos lados.

Poner los tornillos de tope en las posiciones superiores. Portabicicletas, montado en el gancho de remolque ES Ajuste 61Fijación

La presión precisa para sujetar el portabicicletas al gancho de remolque debe ser de 50 kg (500 N). Si el portabicicletas puede girarse en el gancho, o si el brazo tensor opone demasiada resistencia al descenderlo, es preciso ajustar la presión de sujeción.

Aflojar los tornillos de ajuste

Si la sujeción del portabicicletas fuera demasiado floja, girar el arco graduado hacia arriba.

Si el brazo tensor opusiera una resistencia excesiva al descenderlo, girar el arco graduado hacia abajo. ES Portabicicletas, montado en el gancho de remolque Ajuste

Apretar los tornillos de ajuste. Portabicicletas, montado en el gancho de remolque ES Ajuste

Montar los soportes de las ruedas Ajustarlos en la posición A para bicicletas de 16" y mayor tamaño. Ajustarlos en la posición B para bicicletas de 12"-16"

Poner las correas de sujeción. Usar la herramienta incluida para apretar los tornillos.

Montar la bicicleta.

Momtar el soporte de marco y fijar las bicicletas. ES Portabicicletas, montado en el gancho de remolque Soporte para bicicleta adicional

Fijar las ruedas con las correas de apriete. Bicicletas de 12”-16”

Poner la correa de sujeción en el lado exterior para evitar que la longitud sobrante oculte la placa de la matrícula. Portabicicletas, montado en el gancho de remolque ES Soporte para bicicleta adicional

Carga máxima: 60 kg (considerando la presión en la bola)

Peso máximo por bicicleta: 20 kg.

El conductor del vehículo es responsable único de que el producto esté en perfecto estado y bien fijado.

Antes de iniciar un viaje, debe controlarse el funcionamiento de las unidades de iluminación de la rampa de luz.

No dejar que haya nada suelto en las bicicletas durante el transporte.

Comprobar que las correas y otras sujeciones sean estables y reapretarlas si es necesario.

La longitud del vehículo aumenta cuando está montado el portabicicletas. Las bicicletas pueden incrementar la anchura y altura del vehículo. Proceder con cuidado al hacer marcha atrás.

Cambiar inmediatamente las piezas gastadas o dañadas.

El portabicicletas debe estar siempre bloqueado durante el viaje.

Cuando el producto está montado, las características de conducción del automóvil pueden variar en las curvas y al frenar.

Deben observarse siempre las reglas de velocidad y demás reglas de tráfico vigentes.

La velocidad debe adaptarse a las condiciones prevalecientes, pero no debe sobrepasar 130 km/h.

No se deben transportar bicicletas tándem.

Volvo no acepta responsabilidad alguna por daños personales y/o materiales ni por daños económicos derivados de los mismos, causados por un montaje o empleo erróneo.

Respectivo peso: 19 kg.

Peso máximo por bicicleta: 20 kg.
