MANUAL DE USUARIO MHF04X HAGER

ES guía de utilización - p. 38 Interfono radio

enu COMBINE/REGLAGES/TOUCHE CLE).

En esta ficha se describe la utilización de las siguientes referencias:

SC900AX Kit interfono 1 vivienda 1 botón litio / litio

SC901AX Kit interfono 1 vivienda de código red / red

SC902AX Kit interfono 1 vivienda 1 botón litio / red

SC906AX Kit interfono 1 vivienda 1 botón alcalinas / red

SC100AX Puesto interior + soporte + batería de red EU

SC101AX Puesto interior + soporte para carga de pila

SC200AX Cofre téc nico red

SC201AX Cofre técnico pila litio

SC206AX Cofre técnico

MHF01X Placa de calle de 2 viviendas translúcida

MHF02X Placa de calle de 2 viviendas con código translúcida

MHF03X Placa de calle de 1 vivienda opaca

MHF04X Place de calle de 2 viviendas opaca

MHF05X Placa de calle de 1 vivienda con código opaca

MHF06X Placa de calle de 2 viviendas con código opaca

Prólogo

El interfono le permite recibir y filtrar a las visitas, realizar una escucha en cada acceso y comunicarse con otro telefonillo.

Además puede controlar a distancia:

• una o varias cerraduras eléctricas,
• uno o varios automatismos de portón,
• uno o varios automatismos de puerta de garaje,
• una o varias iluminaciones.

En todo momento, podrá mostrar el estado de estos accesos y el de las iluminaciones en la pantalla del telefonillo.

Puede completar este interfono con uno o varios puestos interiores supletorios (4 como máximo por botón de llamada).

Tratamiento de aparatos eléctricos y electrónicos en final de vida (Aplicable a los países de la Comunidad Europea y a otros países con un sistema de recogida) Este símbolo, dispuesto sobre el producto o sobre el embalaje, indica que el producto no debe ser tratado con los desechos. Debe ser remitido a un punto de recogida apropiado para el reciclado de materiales eléctricos y electrónicos. Asegurándose que este producto cuenta con la recogida apropiada, ayudará a prevenir

las consecuencias negativas para el medio-ambiente y la salud humana. Para cualquier información complementaria sobre reciclado de este producto, puede remitirse a su ayuntamiento, proveedor o instalador a quien haya comprado el producto.

Indice

1. Presentación de los botones y de la pantalla del telefonillo 40

1.1 Descripción del telefonillo 40
1.2 Descripción de la pantalla....41
1.3 Pantalla del telefonillo en espera.... 42

2. Responder a la llamada de un visitante 42

2.1 Utilización del telefonillo en el modo de manos libres (telefonillo sobre el soporte).... 43
2.2 Utilización del telefonillo en modo descolgado (telefonillo fuera del soporte).... 43

3. Poner el telefonillo en modo silencioso .... 44

4. La función de escucha .... 44

5. La función de comunicación entre telefonillos.... 45

6. Control de acceso cerradura eléctrica.... 46

6.1 En comunicación.... 46
6.2 Sin comunicación.... 47

7. Control de acceso al portón 49

7.1 En comunicación....49
7.2 Sin comunicación....50

8. Control de acceso a la puerta 52

8.1 En comunicación.... 52
8.2 Sin comunicación.... 53

9. Control de un automatismo de puerta de garaje 55

10. Control de iluminación 56

11. Modificar las opciones de funcionamiento del conjunto de calle.... 57

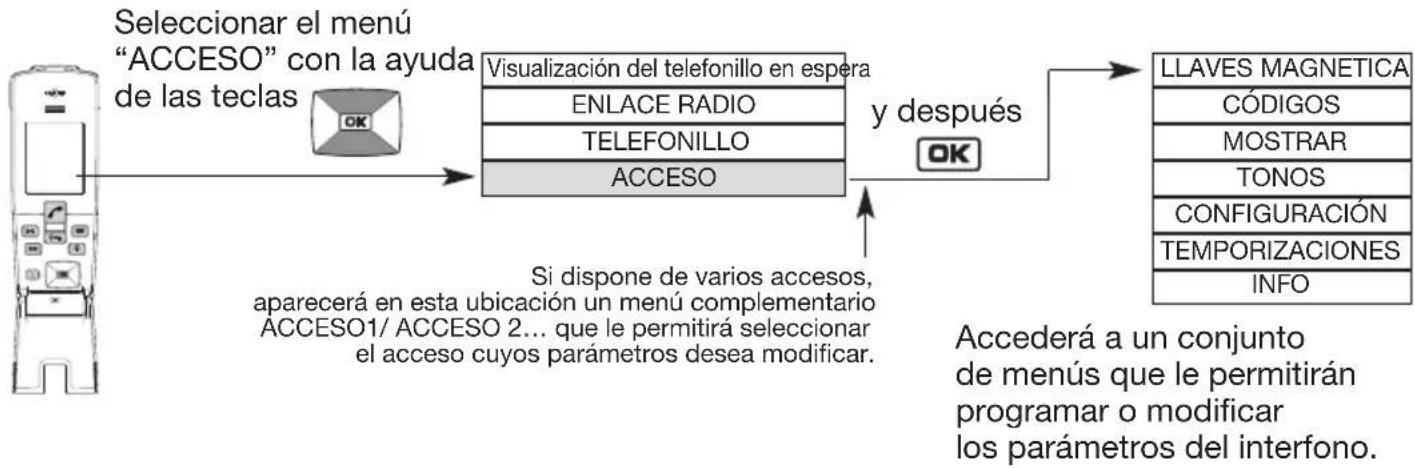

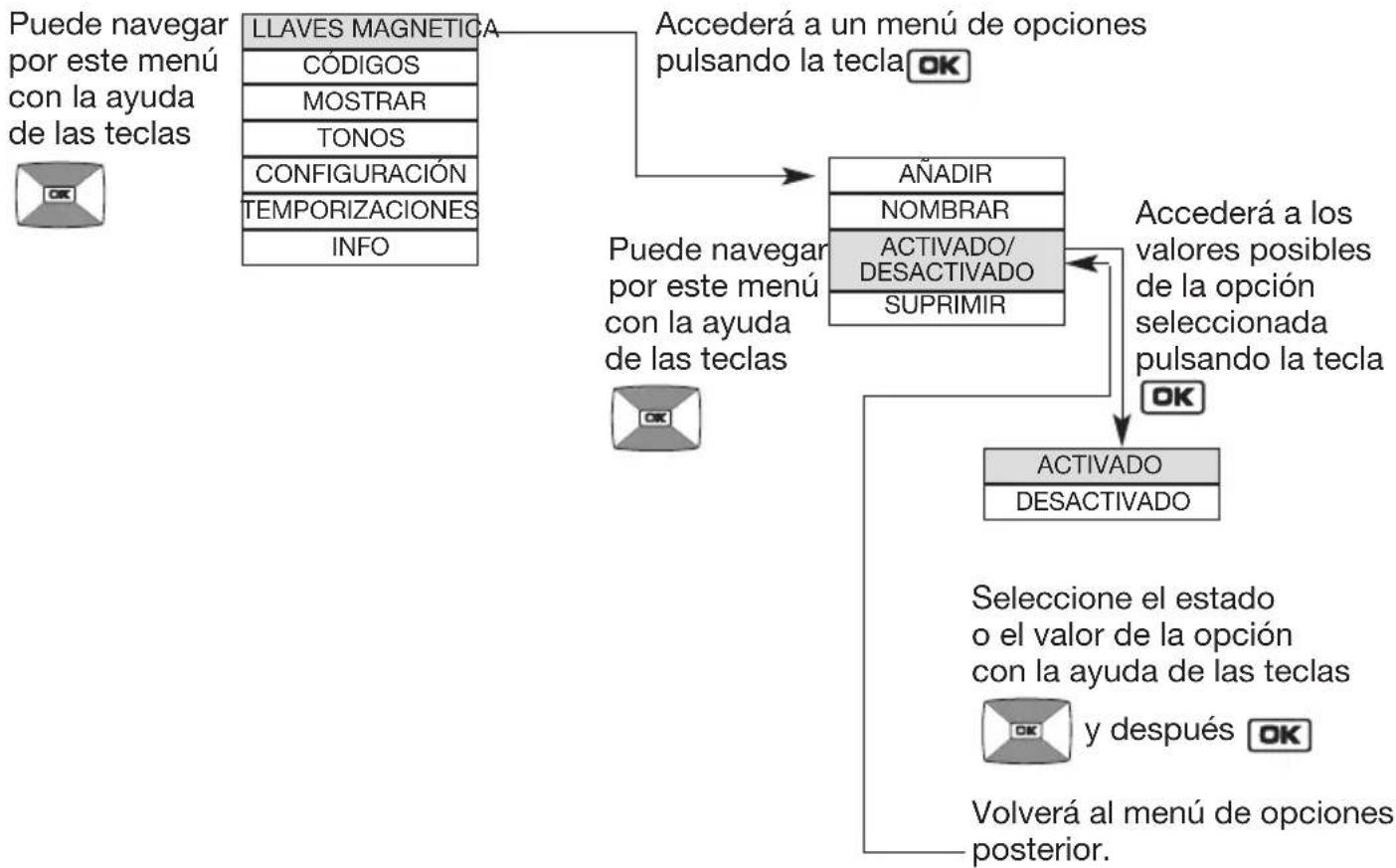

11.1 Navegación básica por los menús 57

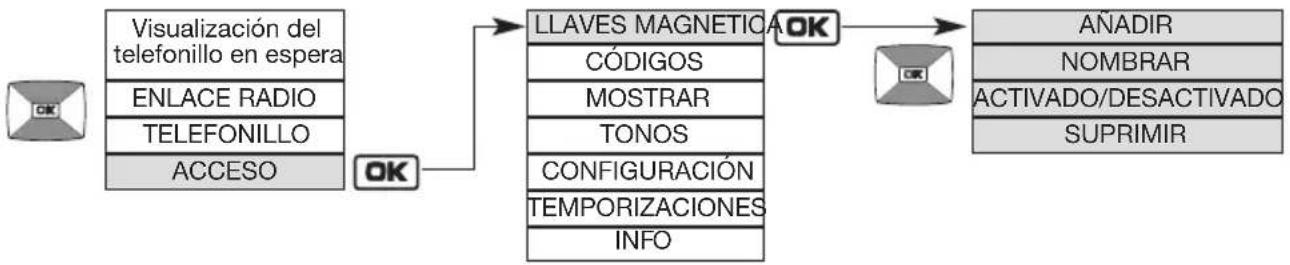

11.2 Modificación de las opciones de los identificadores.... 58

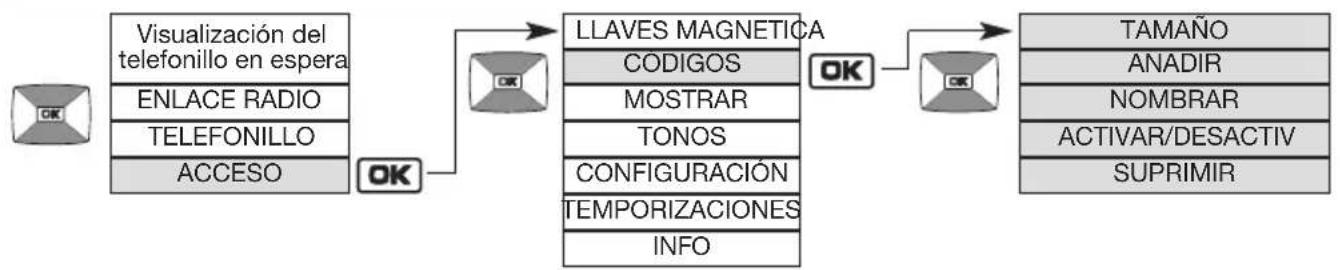

11.3 Modificación de las opciones de los códigos de acceso.... 60

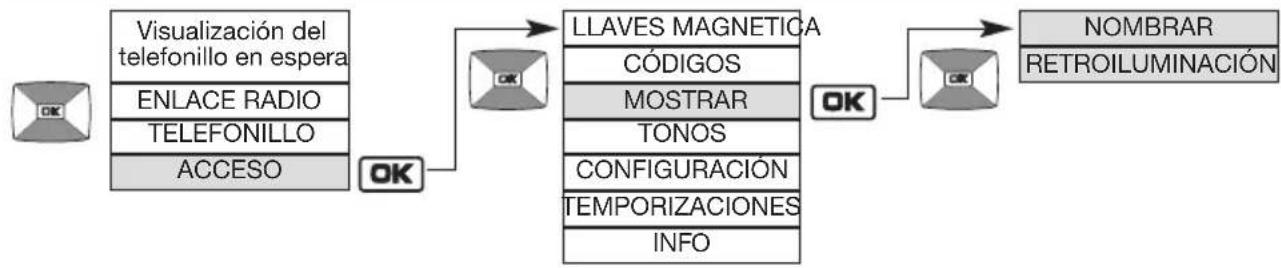

11.4 Modificación de las opciones de visualización.... 62

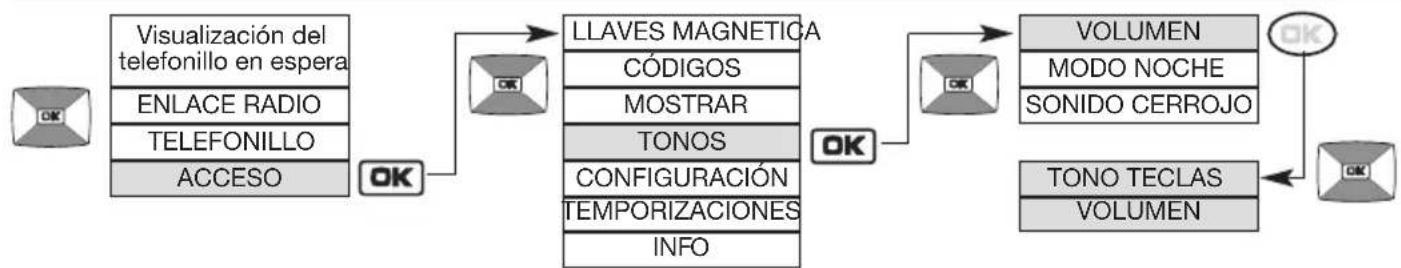

11.5 Modificación de las opciones sonoras....63

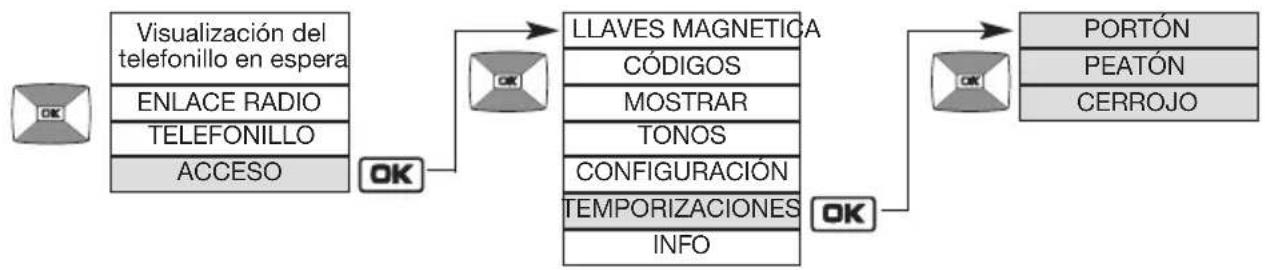

11.6 Modificación de las opciones de control 64
11.7 Modificación de las opciones de apertura.... 65

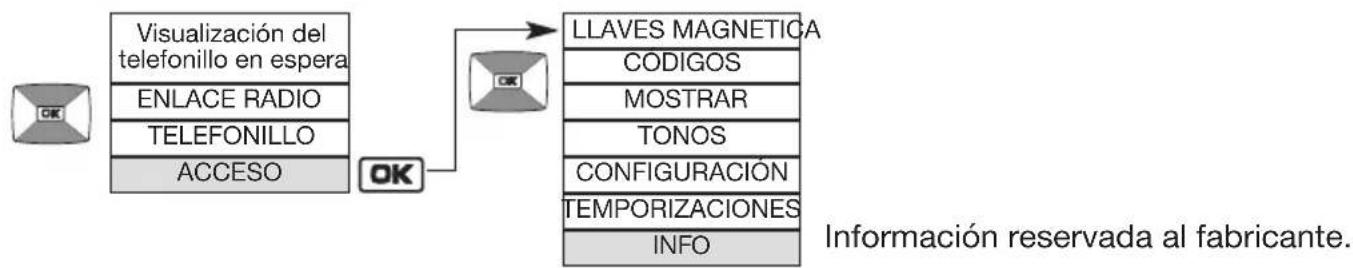

11.8 Informaciones....65

12. Modificar las opciones de funcionamiento del telefonillo.... 66

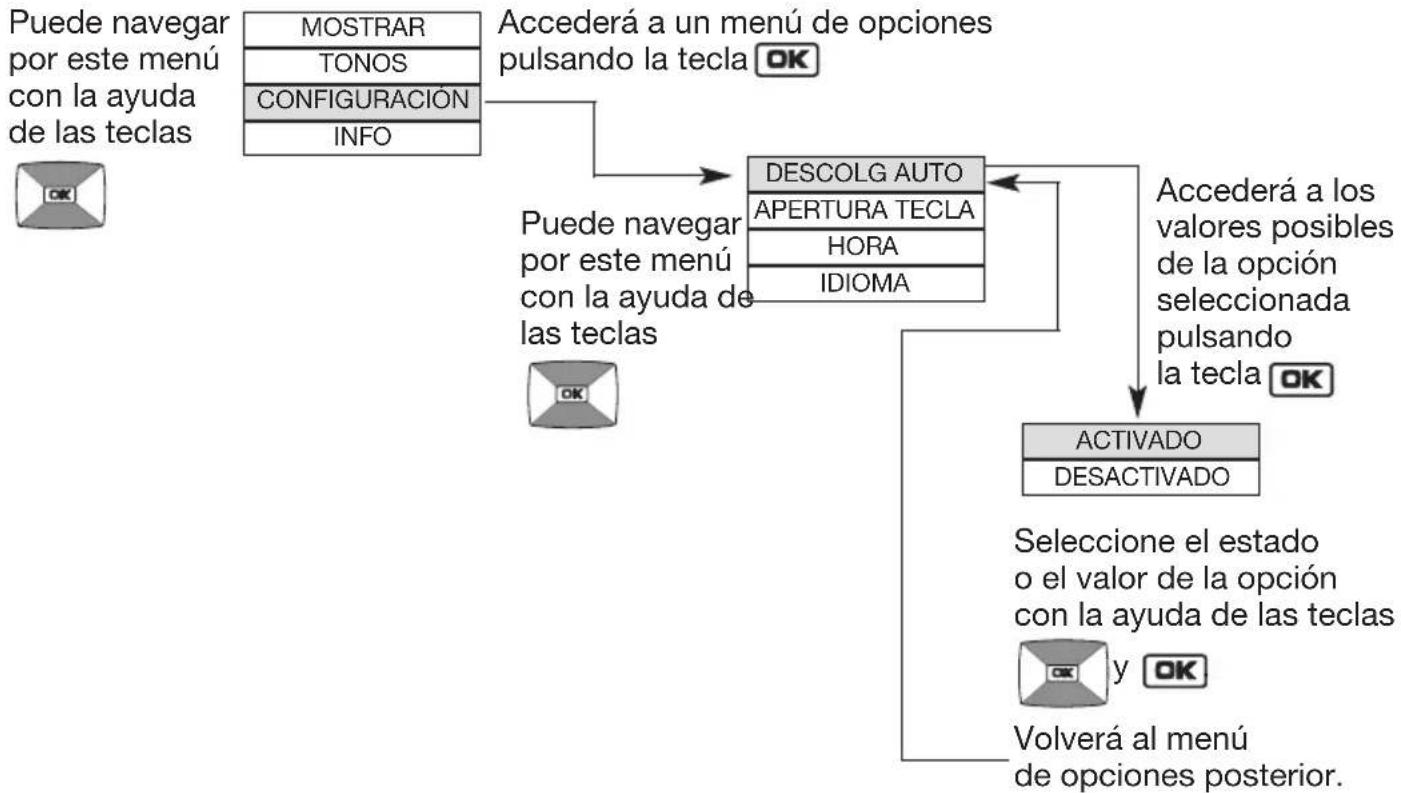

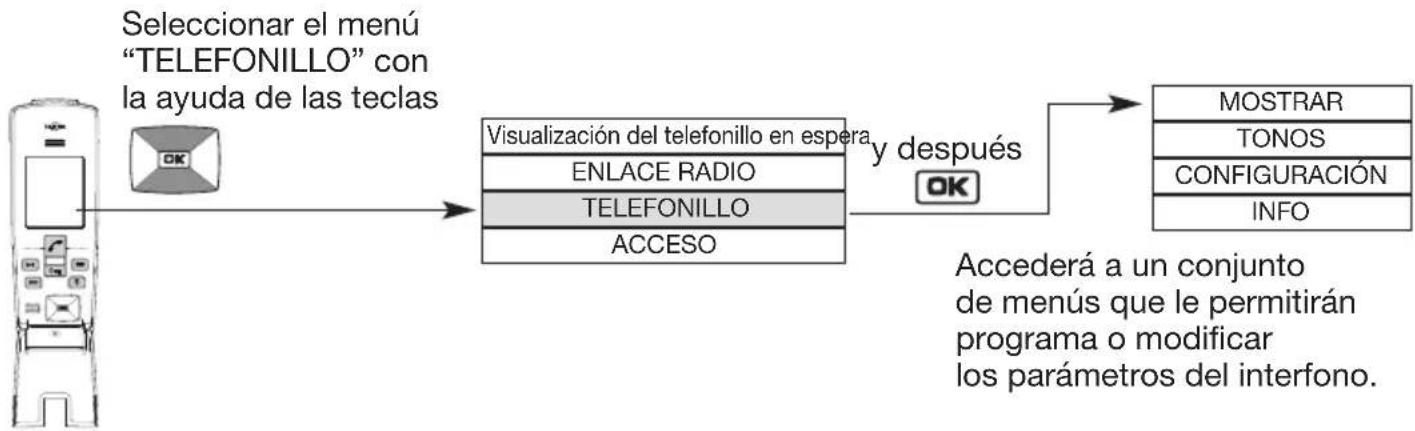

12.1 Navegación básica por los menús 66
12.2 Modificación de las opciones de visualización....67

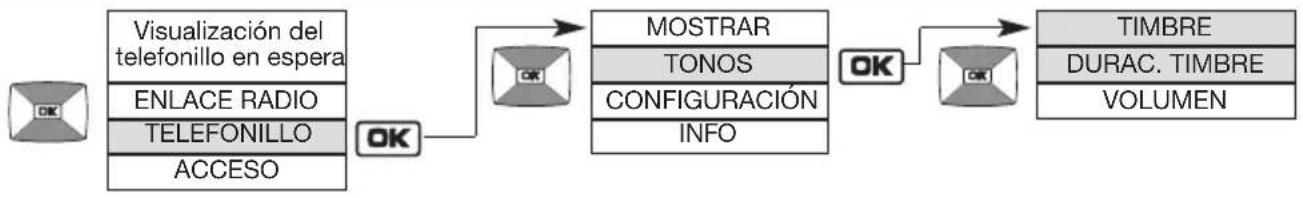

12.3 Modificación de las opciones sonoras.... 68

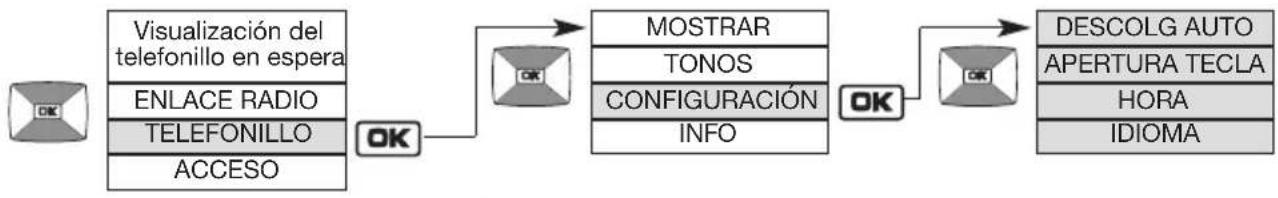

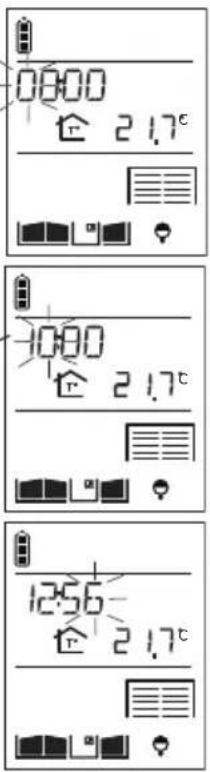

12.4 Modificación de las opciones de utilización 69

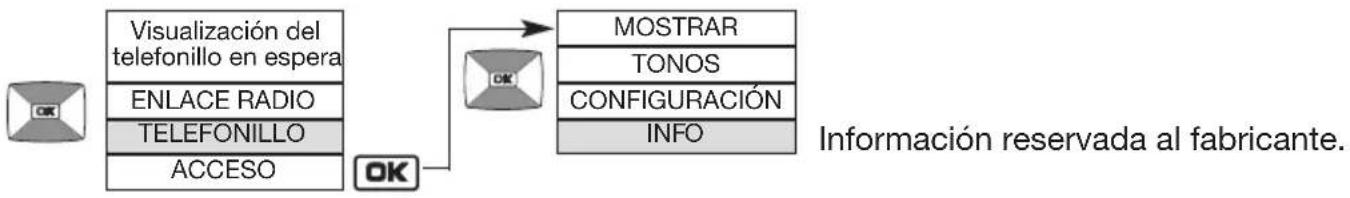

12.5 Informaciones....70

13. Señalización de anomalías 70

14. Preguntas - Respuestas 71

15. Características técnicas .... 72

1. Presentación de los botones y de la pantalla del telefonillo

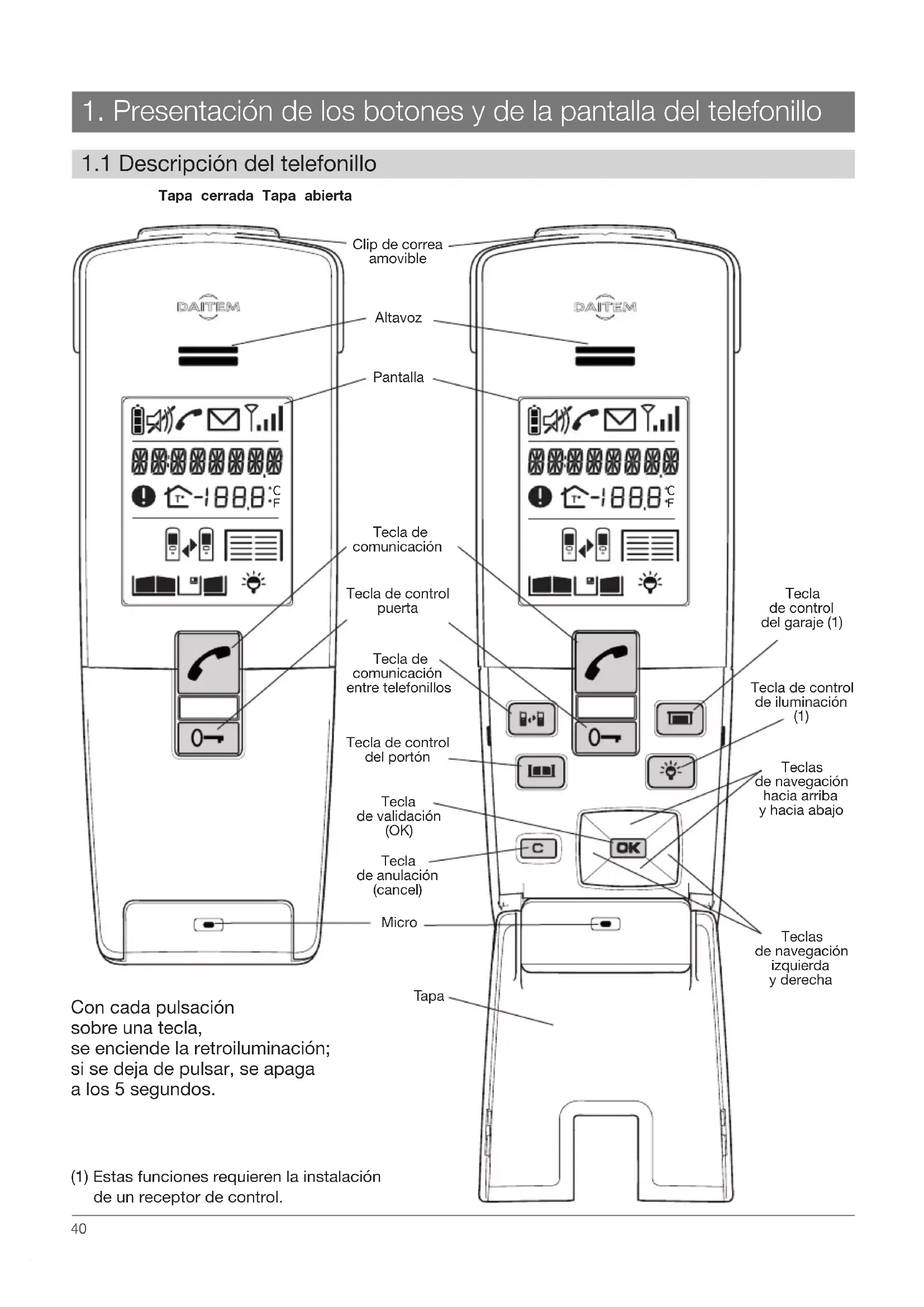

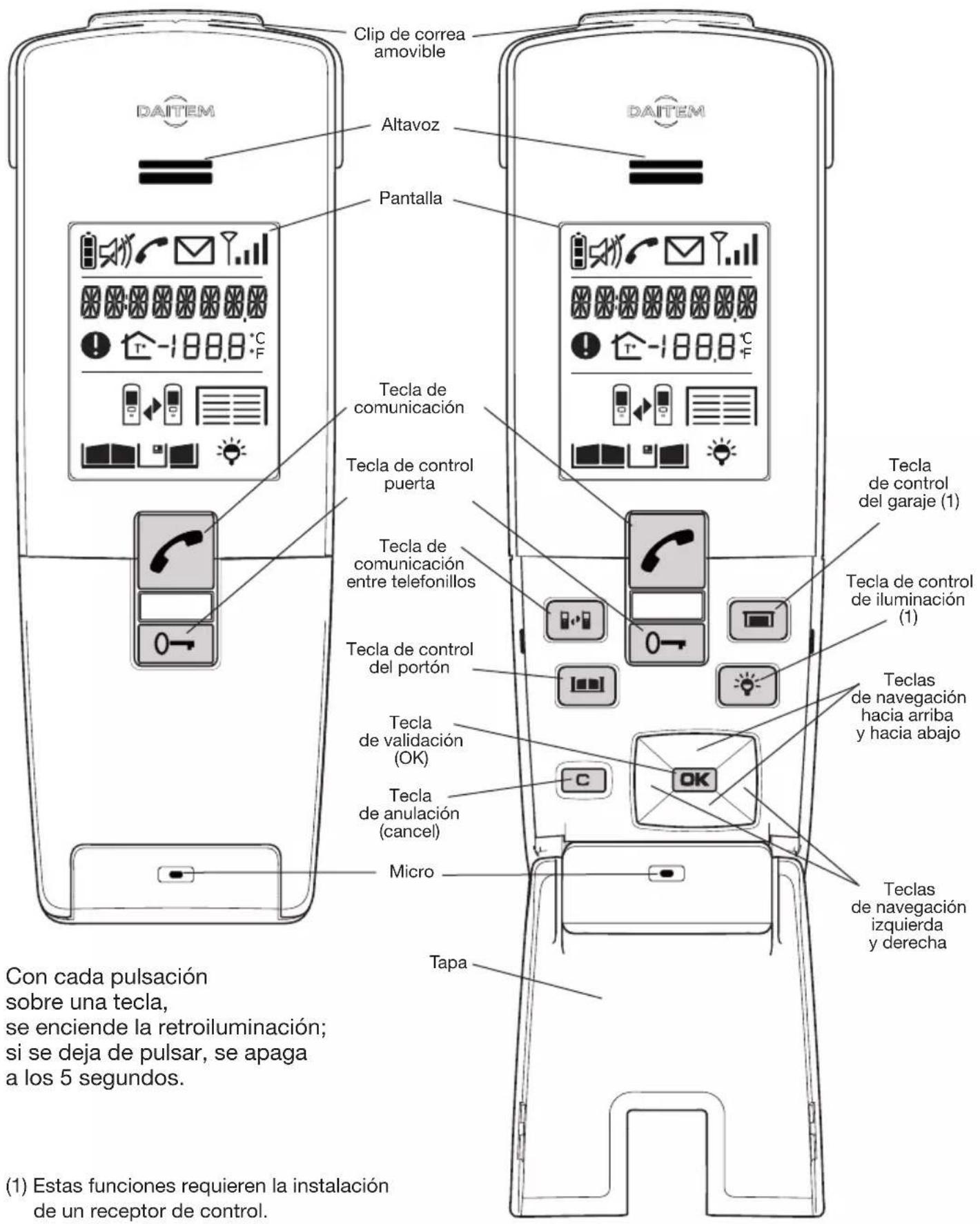

1.1 Descripción del telefonillo

Tapa cerrada Tapa abierta

Clip de correa amovible Altavoz Pantalla Tecla de comunicación Tecla de control puerta Tecla de comunicación entre telefonillos Tecla de control del portón Tecla de validación (OK) Tecla de anulación (cancel) Micro Tapa Tecla de control del garaje (1) Tecla de control de iluminación (1) Teclas de navegación hacia arriba y hacia abajo Teclas de navegación izquierda y derecha Con cada pulsación sobre una tecla, se enciende la retroiluminación; si se deja de pulsar, se apaga a los 5 segundos. (1) Estas funciones requieren la instalación de un receptor de control.

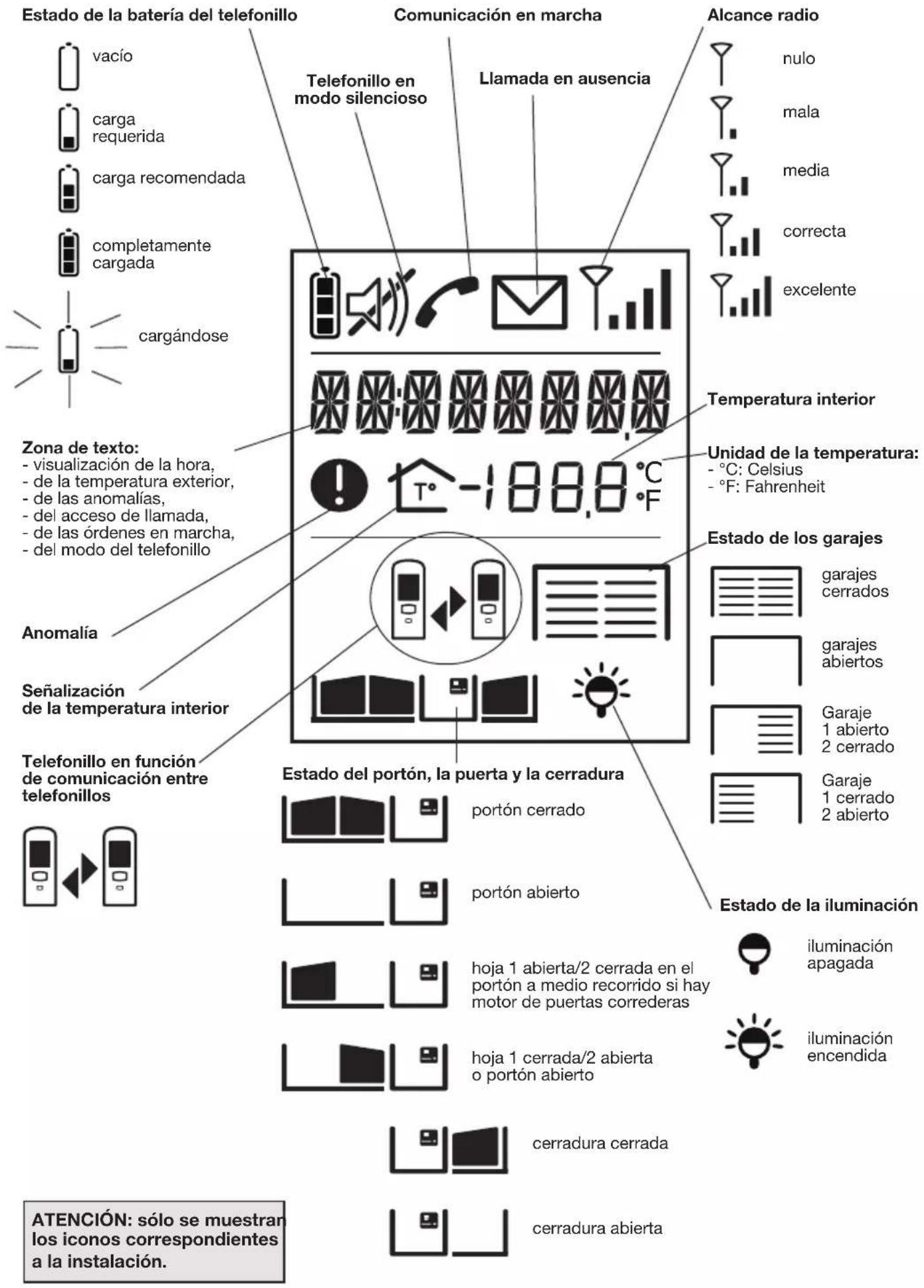

1.2 Descripción de la pantalla

Estado de la batería del telefonillo Comunicación en marcha Alcance radio vacío carga requerida carga recomendada completamente cargada cargándose Telefonillo en modo silencioso Llamada en ausencia nulo mala media correcta excelente Temperatura interior Zona de texto: - visualización de la hora, - de la temperatura exterior, - de las anomalías, - del acceso de llamada, - de las órdenes en marcha, - del modo del telefonillo Unidad de la temperatura: - °C: Celsius - °F: Fahrenheit Estado de los garajes gargajes cerrados gargajes abiertos Gardeja 1 abierto 2 cerrado Gardeja 1 cerrado 2 abierto Señalización de la temperatura interior Telefonillo en función de comunicación entre telefonillos Estado del portón, la puerta y la cerradura portón cerrado portón abierto Estado de la iluminación hoja 1 abierta/2 cerrada en el portón a medio recorrido si hay motor de puertas correderas hoja 1 cerrada/2 abierta o portón abierto iluminación apagada iluminación encendida ATENCIÓN: sólo se muestrar los iconos correspondientes a la instalación.

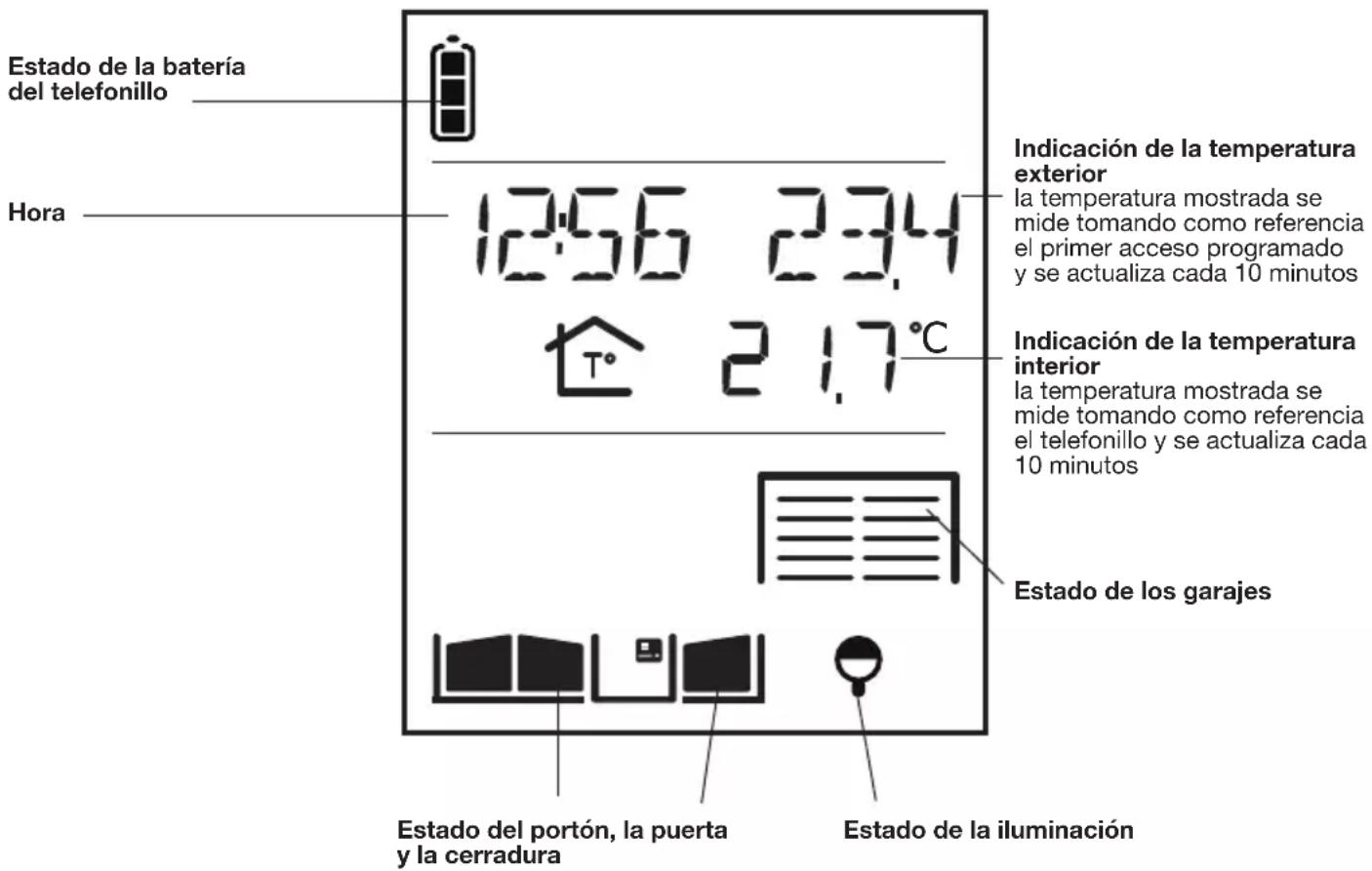

1.3 Pantalla del telefonillo en espera

Estado de la batería del telefonillo Hora 12:56 23:4 T° 21.7°C Indicación de la temperatura exterior la temperatura mostrada se mide tomando como referencia el primer acceso programado y se actualiza cada 10 minutos Indicación de la temperatura interior la temperatura mostrada se mide tomando como referencia el telefonillo y se actualiza cada 10 minutos Estado de los garajes Estado del portón, la puerta y la cerradura Estado de la iluminación

ATENCIÓN: En las distintas pruebas que vaya a realizar, si los telefonillos o los cofres técnicos están demasiado cerca, pueden producirse perturbaciones (efecto larsen, chisporroteo, etc.). En este caso, coloque los distintos elementos con una separación de más de 3 metros entre ellos.

2. Responder a la llamada de un visitante

El telefonillo suena (1)

(a menos que esté en modo silencioso), la retroiluminación parpadea.

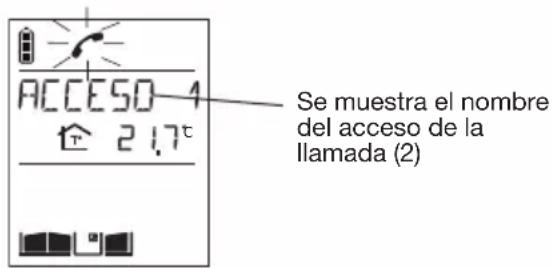

Se muestra el nombre del acceso de la llamada (2)

(1) Si no hay respuesta, el telefonillo suena durante 20 segundos (valor de fábrica) y se para.
Este intervalo puede ajustarse
(ver el apartado Modificar las opciones de funcionamiento del telefonillo). Si el telefonillo está depositado sobre su soporte, la señal de llamada tendrá el nivel sonoro programado (ver el apartado Modificar las opciones de funcionamiento del telefonillo), si el telefonillo no está en su soporte, el nivel sonoro es progresivo (del nivel 1 al nivel sonoro programado).
(2) Los nombres de los accesos son personalizables (ver el apartado Modificar las opciones de funcionamiento del interfono).

2.1 Utilización del telefonillo en el modo de manos libres (telefonillo sobre el sopo

1. Pulsar la tecla

1. Puede conversar.

2. Al final de la comunicación, pulsar la tecla

Si no se realiza ninguna acción, la comunicación se corta automáticamente transcurridos 3 minutos.

1256 234 位 21.7°

En todo momento puede pasar al modo de uso "descolgado" retirando el telefonillo de su base.

2.2 Utilización del telefonillo en modo descolgado (telefonillo fuera del soporte)

1. Si el telefonillo está en el soporte, descolgarlo:
2. si el modo descolgado automático está activado, se establece la comunicación,
3. si no, pulsar la tecla

Si el telefonillo ya está fuera de la base, pulsar la tecla.

1. Puede conversar y abrir la tapa para ajustar el volumen de la comunicación con la ayuda de las teclas

1. Al final de la comunicación, pulse la tecla

y/o vuelva a colocar el telefonillo sobre su base (el telefonillo emite 3 pitidos si se coloca correctamente).

1256 234 21.7°

Si no se realiza ninguna acción, la comunicación se corta automáticamente transcurridos 3 minutos.

3. Poner el telefonillo en modo silencioso

Es posible poner el telefonillo en modo silencioso con la ayuda de la tecla. A continuación, el telefonillo se mantendrá en silencio durante 12 h, o hasta que se restablezca el sonido.

1. Pulsar la tecla durante más de 5 segundos

hasta que aparezca el icono

12.56 23.4 21.7°

1. Para restablecer el sonido, pulse

durante más de 5 segundos la tecla hasta que desaparezca el icono

1256 234 21.7°

4. La función de escucha

Es posible efectuar una escucha de las placas de calle de los distintos accesos con la ayuda de la tecla

1. Pulsar brevemente la tecla

2. Si dispone de más de dos accesos,

seleccione el acceso en el que desea realizar la escucha con la ayuda de las teclas

y OK

Si dispone de un acceso

La escucha comienza, usted oye lo que ocurre en la placa de calle seleccionada y las personas que se encuentran delante de ésta pueden escucharle.

1. Vuelva a pulsar la tecla para poner fin a la escucha.

5. La función de comunicación entre telefonillos

Es posible comunicarse con otro telefonillo con la ayuda de la tech

Telefonillo que realiza la llamada

1. Descolgar el teléfono (si se encuentra en la base), abrir la tapa y pulsar brevemente la tecla

1. Si dispone de más de 2 telefonillos, seleccione el telefonillo que va a realizar la llamada con la ayuda de las teclas

TELEFON2 21.7°C (1)

Si dispone de 2 telefonillos, se iniciará la función de comunicación entre telefonillos.

TELEFON2 21.7℃

1. Puede conversar y ajustar el volumen de la comunicación con la ayuda de las teclas

TELEFON2 21.7°C

1. Al final de la comunicación, pulse la tecla y vuelva a colocar el telefonillo en su soporte.

1256 23.4 21.7℃

Telefonillo que recibe la llamada

El telefonillo suena, (a menos que esté en modo silencioso), la retroiluminación parpadea. Si el telefonillo se encuentra sobre su base, descuélguelo, si no, pulse la tecla

TELEFON2 21.7°

Puede conversar y abriendo la tapa, ajustar el volumen de la comunicación con la ayuda de las teclas

Al final de la comunicación, pulse la tecla y vuelva a colocar el telefonillo en su soporte.

TELEFON 1 21.7

1256 23.4 ↑ 21.7°

ATENCIÓN: si se realiza una llamada desde una placa de calle durante una comunicación entre telefonillos, la placa de calle emitirá el sonido de estar ocupada.

(1) El nombre del telefonillo es personalizable (ver el apartado Modificar las opciones de funcionamiento del telefonillo).

6. Control de acceso cerradura eléctrica

La instalación se compone de una cerradura eléctrica o una cerradura eléctrica y un portón.

6.1 En comunicación

Por ejemplo, supongamos que se está comunicando con el acceso 1.

1. La cerradura del acceso desde el que se realiza la llamada se desbloquea en 5 segundos.

Al finalizar la comunicación, el icono del estado de la cerradura se actualiza (si está conectado un contacto de posición).

1256 23.4 21.7°

(1) El acceso del cerrojo se puede controlar mediante la tecla ver: menú TELEFONILLO/CONFIGURACIÓN/APERTURA TECLA).

6.2 Sin comunicación

6.2.1 Desde la placa de calle con teclado

Acción sobre la placa de calle	Visualización del estado en el telefonillo (1)	Estado del acceso
1. Presentar la llave magnética delante de la etiqueta de nombre.
O componer el código de acceso (2).
		Cerrado
2. Pulsar la tecla 3.
3. La cerradura se desbloquea en 5 segundos.		Abierto

(1) Si se ha conectado un contacto de posición.

(2) En caso de error, pulsar y volver a componer el código de acceso.

(3) Sólo para placas de calle con teclado. Si el parámetro COMAND AUTOMÁTIC (ver menú ACCESO/CONFIGURACIÓN/COMAND AUTOMÁTIC) está en la posición CERROJO, la cerradura se controla presentando la llave magnética ante la placa de calle o con la introducción del código de acceso. Es inútil pulsar seguidamente la tecla

6.2.2 Desde el telefonillo

Acción sobre el telefonillo	Visualización del estado en el telefonillo (1)	Estado del acceso
1. Pulsar brevemente la tecla (2).		Cerrado
2. Si dispone de varios accesos con cerradura eléctrica, descuelgue el telefonillo (si se encuentra sobre su soporte), abra la tapa y seleccione el acceso que desea controlar con la ayuda de las teclas y OK		Cerrado
Si dispone de un único acceso con cerradura eléctrica, la orden de apertura se envía directamente		Orden en curso
3. La cerradura se desbloquea en 5 segundos.		Abierto

(1) Si se ha conectado un contacto de posición.
(2) El acceso del cerrojo se puede controlar mediante la tecla-Ver: menú TELEFONILLO/CONFIGURACIÓN/APERTURA TECLA).

7. Control de acceso al portón

La instalación se compone de un portón y una cerradura eléctrica.

7.1 En comunicación

Por ejemplo, supongamos que se está comunicando con el acceso 1.

1. El portón del acceso desde el que se realiza la llamada se activa en 5 segundos. Al finalizar la comunicación, el icono del estado del portón se actualiza (si se ha conectado un contacto de posición).

1256 23.4 21.7°

(1) El acceso del portón se puede controlar mediante la tecla (vert menú TELEFONILLO/CONFIGURACIÓN/APERTURA TECLA).

7.2 Sin comunicación

7.2.1 Desde la placa de calle de teclado

Acción sobre la placa de calle	Visualización del estado en el telefonillo (1)	Estado del acceso
1. Presentar la llave magnética delante de la etiqueta de nombre.O componer el código de acceso (2).[IMAGE]		Cerrado
2. Pulsar la tecla (3).
3. El portón se activa en 5 segundos.		Abierto

(1) Si se ha conectado un contacto de posición.
(2) En caso de error, pulsar y volver a componer el código de acceso.
(3) Sólo para la placa de teclado. Si el parámetro COMAND AUTOMÁTIC (ver menú ACCESO/PARAMETRIZACIÓN/COMAND AUTOMÁTIC) está en la posición PORTÓN, el portón se controla presentando la llave magnética ante la placa de calle o con la introducción del código de acceso. Es inútil pulsar seguidamente la tecla

7.2.2 Desde el telefonillo

Acción sobre el telefonillo	Visualización del estado en el telefonillo (1)	Estado del acceso
1. Descolgar el telefonillo (si se encuentra en la base), abrir la tapa y pulsar brevemente la tecla (2).		Cerrado
2. Si dispone de varios accesos de portón, seleccione el acceso que desea controlar con la ayuda de las teclas		Cerrado
Si dispone de un único acceso de portón, la orden de apertura se envía directamente		Orden en curso
3. El portón se activa en 5 segundos.		Abierto

(1) Si se ha conectado un contacto de posición.
(2) El acceso del portón se puede controlar mediante la tecla (ver menú TELEFONILLO/CONFIGURACIÓN/APERTURA TECLA).

8. Control de acceso a la puerta

Instalación con un único portón.

8.1 En comunicación

Por ejemplo, supongamos que se está comunicando con el acceso 1.

1. La puerta del acceso desde el que se realiza la llamada se desbloquea en 5 segundos. Al finalizar la comunicación, el icono del estado de la puerta se actualiza (si se ha conectado un contacto de posición).

1256 23.4 21.7°

8.2 Sin comunicación

8.2.1 Desde la placa de calle con teclado

Acción sobre la placa de calle	Visualización del estado en el telefonillo (1)	Estado del acceso
1. Presentar la llave magnética delante de la etiqueta de nombre.O componer el código de acceso (2)[IMAGE]		Cerrado
2. Pulsar la tecla (3).
3. La puerta se desbloquea en 5 segundos.		Abierto

(1) Si se ha conectado un contacto de posición.
(2) En caso de error, pulsar y volver a componer el código de acceso.
(3) Sólo para la placa de teclado. Si el parámetro COMAND AUTOMÁTIC (ver menú ACCESO/CONFIGURACIÓN/COMAND AUTOMÁTIC) está en la posición CERROJO, el acceso de la puerta se controla presentando la llave magnética ante la placa de calle o con la introducción del código de acceso. Es inútil pulsar seguidamente la tecla

8.2.2 Desde el telefonillo

Acción sobre el telefonillo	Visualización del estado en el telefonillo (1)	Estado del acceso
1. Pulsar brevemente la tecla		Cerrado
2. Si dispone de varios accesos de puerta, descuelgue el telefonillo (si se encuentra sobre su soporte), abra la tapa y seleccione el acceso que desea controlar con la ayuda de las teclas y OK.		Cerrado
Si dispone de un único acceso de puerta, la orden de apertura se envía directamente		Orden en curso
3. La puerta se desbloquea en 5 segundos.		Abierto

(1) Si se ha conectado un contacto de posición.

9. Control de un automatismo de puerta de garaje

Para poder usar esta función es necesario disponer de uno o varios receptores de control.

La tecla de controlar hasta cuatro automatismos de puerta de garaje distintos.

Acción sobre el telefonillo

1. Descolgar el telefonillo (si se encuentra en la base), abrir la tapa y pulsar brevemente la tecla.

1. Si dispone de varios garajes, seleccione el garaje que desea controlar con la ayuda de las teclas

Si dispone de un único garaje, la orden de apertura se envía directamente

1. El garaje se activa en 5 segundos.

Visualización del estado en el telefonillo (1)

1256 234 仓 21.7℃

Estado del automatismo de la puerta del garaje

Cerrado

Cerrado

Orden en curso

Abierto

ATENCIÓN: si la tecla controla:

- 2 automatismos de puerta de garaje, se mostrará en el telefonillo:

si los 2 garajes están cerrados,

si los 2 garajes están abiertos,

si el garaje 1 está abierto y el 2 cerrado

si el garaje 2 está abierto y el 1 cerrado

- más de 2 automatismos de puerta de garaje, se mostrará en el telefonillo:

si todos los garajes están cerrados,

si todos los garajes están abiertos,

si al menos uno de los garajes está abierto.

(1) Si se ha conectado un contacto de posición al receptor de control.
(2) El nombre del automatismo de puerta de garaje es personalizable (ver el apartado Modificar las opciones de funcionamiento del telefonillo).

10. Control de iluminación

Para poder usar esta función es necesario disponer de uno o varios receptores de control.

La tecla puede controlar hasta cuatro iluminaciones distintas.

Acción sobre el telefonillo

1. Descolgar el telefonillo (si se encuentra en la base), abrir la tapa y pulsar brevemente la tecla

1. Si dispone de más de varias iluminaciones, seleccione la iluminación que desea controlar con la ayuda de las teclas

Si dispone de un único garaje, la orden de apertura se envía directamente

1. La iluminación se activa en 5 segundos.

Visualización del estado en el telefonillo

12:56 23.4 21.7°C

Estado de la iluminación

Apagado

Apagado

Orden en curso

Activado

(1) El nombre de la iluminación es personalizable (ver el apartado Modificar las opciones de funcionamiento del telefonillo).

11. Modificar las opciones de funcionamiento del conjunto de o

11.1 Navegación básica por los menús

Descolgar el telefonillo y abrir la tapa.

Ejemplo de navegación por el menú ACCESO:

• En todo momento, una pulsación breve en la tecla permite volver a la pantalla anterior.
• Una pulsación larga de la tecla permite volver a la pantalla del telefonillo en espera.
• Si no se realiza ninguna acción sobre el telefonillo durante 30 segundos, la pantalla vuelve a la visualización del telefonillo en espera.

11.2 Modificación de las opciones de las llaves magnéticas

Menú

AÑADIR

Configuración posible

Utilidad de configuración

Permite registrar una llave magnética en la placa de calle con el objeto de controlar la apertura de la puerta, el portón o la cerradura eléctrica (16 llaves magnéticas como máximo).

1. Coja el telefonillo y colóquese al lado de la placa de calle

2. Pulse una vez en OK

3. Pasar la llave magnética a registrar por delante de la etiqueta de nombres de la placa de calle.

4. Cada vez que se introduzca una nueva llave magnética, este contador se incrementará en un valor.

A continuación, el telefonillo volverá a la pantalla siguiente.

ESPERAR 21.7°

Fábrica: ninguna llave magnética programada

Menú	Configuración posible	Utilidad de configuración
NOMBRAR	Permite modificar el nombre asignado a una llave magnética ya registrada (8 caracteres como máximo).1. Seleccionar la llave magnética a modificar.2. Modificar el 1ercarácter con la ayuda de las teclas OBSERVACIÓN: manteniendo pulsadas las teclas se obtiene un desfile rápido de los caracteres.
	Fábrica: LLAVE MAGNÉTICA1 para la 1a llave magnética, LLAVE MAGNÉTICA2 para la 2a, etc.	4. Repetir las etapas 2 y 3 para el conjunto de caracteres y, una vez programado el nombre deseado, pulsar la tecla OK
ACTIVADO DESACTIVADO	ACTIVADO DESACTIVADO Fábrica: ACTIVADO para todas las llaves magnéticas	Permite activar o desactivar una llave magnética ya registrada.De modo predeterminado, las llaves magnéticas se activan en el momento de su registro.
SUPRIMIR	Permite suprimir una llave magnética ya registrada.

11.3 Modificación de las opciones de los códigos de acceso

ATENCIÓN: el menú CÓDIGOS sólo aparece si la placa de calle está equipada con un digicode.

Menú	Configuración posible	Utilidad de configuración
TAMAÑO	Permite definir el número de cifras de los 16 códigos de acceso (de 4 a 6 cifras).Para cambiar más adelante el tamaño de los códigos de acceso, será necesario suprimirlos todos previamente (ver menú SUPRIMIR).
	Fábrica: 4
AÑADIR		Permite programar un código de acceso en la placa de calle con el objeto de controlar la apertura de la puerta, el portón o la cerradura eléctrica (con el límite máximo de 16 llaves magnéticas).1. Colóquese junto a la placa de calle de teclado con el telefonillo.2. Pulse una vez enOK3. Introduzca el código de 4 a 6 cifras deseado con el teclado de la placa de calle.4. Cada vez que se introduzca un nuevo código, este contador se incrementará en un valor.A continuación, el telefonillo volverá a la pantalla siguiente.
	Fábrica:ningún código programado para los 16 posibles
Menú	Configuración posible	Utilidad de configuración
NOMBRAR	Permite modificar el nombre asignado a un código de acceso ya registrado (8 caracteres como máximo).
	Fábrica: CÓDIGO1 para el 1ercódigo, CÓDIGO2 para el 2o, etc.	3. Pasar al carácter siguiente con la ayuda de la tecla La tecla selecciona el carácter anterior.
ACTIVAR/ DESACTIV	ACTIVADO DESACTIVADO Fábrica: ACTIVADO para todos los códigos de acceso	4. Repetir las etapas 2 y 3 para el conjunto de caracteres y, una vez programado el nombre deseado, pulsar la tecla OK
		Permite activar o desactivar un código de acceso ya registrado De modo predeterminado, los códigos se activan en el momento de su creación.
SUPRIMIR	Permite suprimir un código ya registrado.

11.4 Modificación de las opciones de visualización

Menú	Configuración posible	Utilidad de configuración
NOMBRAR ACCESO 1TECLA 1TECLA 2Fábrica:• ACCESO 1para el 1^er acceso, ACCESO2 para el 2^o , etc.TECLA 1 para la 1^a tecla, TECLA 2para la 2^a , etc.tal como sedescribe en elcuadro de lapágina siguiente	Permite modificar el nombre asignado a un accesoo a una tecla de llamada (8 caracteres como máximo).1. Seleccionar el nombre a modificar.2. Modificar el 1^er caráctercon la ayuda de las teclas[IMAGE]3. Pasar al carácter siguientecon la ayuda de la tecla[IMAGE]La tecla selecciona el carácter anterior.4. Repetir las etapas 2 y 3 para el conjunto de caracteresy, una vez programado el nombre deseado,pulsar la teclaOKATENCIÓN:el menú TECLA 1/TECLA 2 no aparece si no se han programadlas dos teclas de llamada de la placa de calle en el mismo telefonillo.
RETROILU-MINACIÓN	DE ACCIÓNMODONOCHEACTIVADO	Permite definir el modo de funcionamiento de la retroiluminaciónde la placa de calle.Si el cofre técnico está conectado a una fuentede alimentación exterior o un panel solar,es posible elegir en función del tipo de placa de calle entre:
		Placas MHF03X / MHF04XMHF05X / MHF06X MHF02X
		ACTIVADO ACTIVADO I	a retroiluminación está activada 24 h/24
		DE ACCIÓN DE ACCIÓN	MODO NOCHEla retroiluminación está activada de nochela retroiluminación se activa al pulsaruna tecla o pasar una llave magnética

ATENCIÓN: en caso de corte de la alimentación y si el cofre dispone de pilas auxiliares, la retroiluminación se activa al pulsar una tecla o al pasar una llave magnética. Para la alimentación mediante el panel solar, elección DE ACCIÓN obligatoria, la retroiluminación se activa al pulsar una vez una tecla o al pasar una llave magnética.

Menú	Configuración posible	Utilidad de configuración
RETROILU-MINACIÓN (sigue)	Fábrica: DE ACCIÓN	Si el cofre técnico está alimentado mediante pilas, la retroiluminación se activa al pulsar una tecla o al pasar una llave magnética (el menú RETROILUMINACIÓN no aparece y no es posible ningún otro modo de funcionamiento).

Combinación de cofre técnico/placa de calle disponible en la instalación		Mensaje mostrado por defecto en el telefonillo al realizarse una llamada
de 1 a 4 cofres técnicos con1 placa de calle1 botón		ACCESO X(con X de 1 a 4 en función del cofre solicitado)
1 cofre técnico con1 placa de calle2 botones		TECLA 2oTECLA 1
de 2 a 4 cofres técnicos con1 placa de calle2 botones		ACCESO X, TECLA 1 o TECLA 2en alternancia (con X de 1 a 4 en función del cofre solicitado)

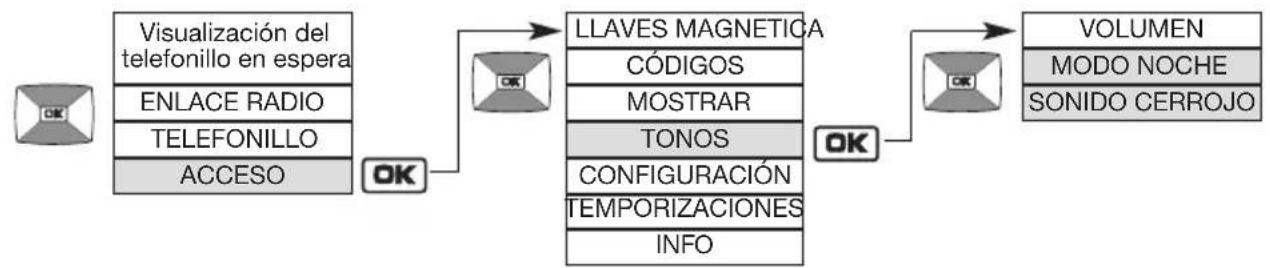

11.5 Modificación de las opciones sonoras

Menú	Configuración posible	Utilidad de configuración
TONO TECLAS	DESACTIVADO DÉBIL FUERTEFábrica: DÉBIL	Permite desactivar o configurar el nivel sonoro de la pulsación de una tecla y del retorno del timbre en la placa de calle.El nivel sonoro se escucha en la placa de calle al validarse la configuración.
VOLUMEN 1 a	4 Permite configurar el nivel sonoro de las comunicaciones Fábrica: 3	en la placa de calle de 1 (débil) a 4 (fuerte).

Menú	Configuración posible	Utilidad de configuración
MODO NOCHE	ACTIVADO DESACTIVADO	Permite bajar el nivel sonoro de una pulsación sobre una tecla y del retorno del timbre en la placa de calle de noche (el nivel sonoro cambia al nivel DÉBIL).
	Fábrica: DESACTIVADO	ATENCIÓN: el menú NIVEL NOCHE sólo aparece si el interfono está equipado con una placa MHF01X o MHF02X.
SONIDO DEL CERROJO	DESACTIVADO DÉBIL FUERTE	Permite desactivar o configurar el nivel del sonido emitido en la placa de calle al accionarse la cerradura eléctrica.
	Fábrica: DÉBIL

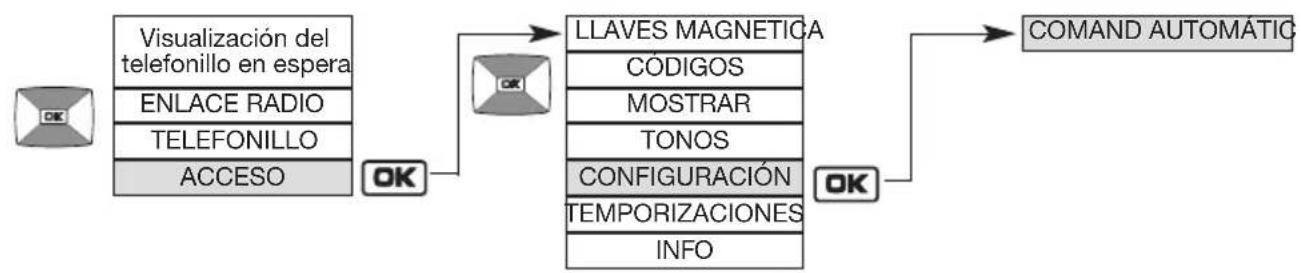

11.6 Modificación de las opciones de control

Menú	Configuración posible	Utilidad de configuración
COMAND AUTOMÁTIC		Permite definir la orden emitida al detectarse una llave magnética o la introducción de un código.
	TECLA Una vez	pasada la llave magnética o introducido el código, espera la pulsación de la tecla o para activar una cerradura o un automatismo de portón.
		ATENCIÓN: la configuración TECLA sólo aparece si el interfono está equipado con una placa teclado.
	CERROJO La apertura de la cerradura (o la apertura o el cierre de la puerta si no hay ninguna cerradura conectada) se activará directamente después de pasar la llave magnética o introducir el código sin que sea necesario pulsar la tecla
	PORTÓN La apertura o el cierre del portón se activará directamente después de pasar la llave magnética o introducir el código sin que sea necesario pulsar la tecla
	Fábrica: CERROJO

11.7 Modificación de las opciones de apertura

Menú	Configuración posible	Utilidad de configuración
PORTÓN 0,5 SEG	1 SEG1,5 SEG2 SEG2,5 SEG	Permite modificar la duración del impulso para el accionamiento de la motorización del portón (regletas 12 y 14).
	Fábrica: 2,5 SEG
PEATÓN 0,5 SEG	1 SEG1,5 SEG2 SEG2,5 SEG	Permite modificar la duración del impulso para el accionamiento de la apertura de peatón de la motorización del portón (regletas 12 y 14).
	Fábrica: 1 SEG
CERROJO 2 SEG	5 SEG	Permite modificar la duración del impulso para el accionamiento de la cerradura eléctrica (regletas 3 y 4).
	Fábrica: 5 SEG

11.8 Informations
    note right of F
        Información reservada al fabricante.
    end

12. Modificar las opciones de funcionamiento del telefonillo

12.1 Navegación básica por los menús

Descolgar el telefonillo y abrir la tapa.

Ejemplo de navegación por el menú TELEFONILLO:

• En todo momento, una pulsación breve en la tecla permite volver a la pantalla anterior.
• Una pulsación larga de la tecla permite volver a la pantalla del telefonillo en espera.
• Si no se realiza ninguna acción sobre el telefonillo durante 30 segundos, la pantalla vuelve a la visualización del telefonillo en espera.

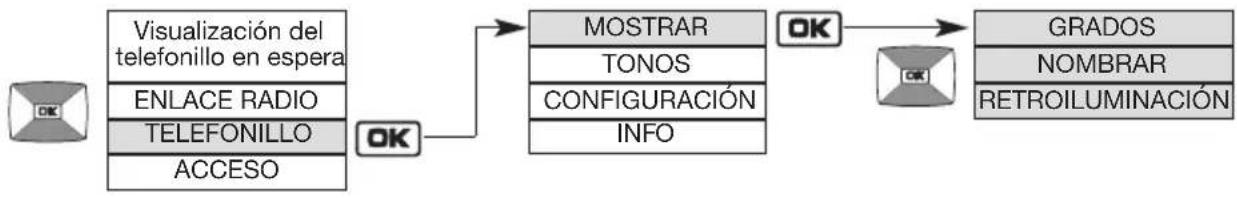

12.2 Modificación de las opciones de visualización

Menú	Configuración posible	Utilidad de configuración
GRADOS CELSIUSFAHRENHEITFábrica: CELSIUS		Permite modificar la unidad en la que se muestra la temperatura.
NOMBRAR	Permite modificar el nombre asignado:
	TELEFONILLO	al telefonillo
	LUZ 1
	LUZ 2	a un control de luz (tecla
	LUZ 3
	LUZ 4
	GARAJE 1
	GARAJE 2	a un control de garaje (tecla
	GARAJE 3
	GARAJE 4
		1. Seleccionar el nombre a modificar.2. Modificar el ^1 r carácter con la ayuda de las teclas OBSERVACIÓN: manteniendo pulsadas las teclas se obtiene un desfile rápido de los caracteres.
		3. Pasar al carácter siguiente con la ayuda de la tecla La tecla selecciona el carácter anterior.
		4. Repetir las etapas 2 y 3 para el conjunto de caracteres y, una vez programado el nombre deseado, pulsar la tecla
RETROILU-MINACIÓN	ACTIVADO DESACTIVADOFábrica: ACTIVADO	Permite activar o desactivar la retroiluminación del telefonillo.La retroiluminación siempre está activada durante las llamadas

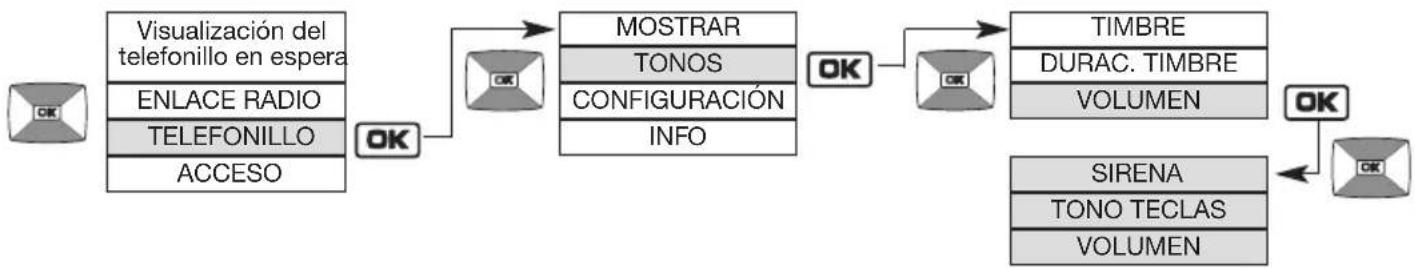

12.3 Modificación de las opciones sonoras

Menú	Configuración posible	Utilidad de configuración
TIMBRE	Permite modificar el timbre durante:
	ACCESO 1	una llamada del acceso 1
	ACCESO 2	del acceso 2
	ACCESO 3	del acceso 3
	ACCESO 4	del acceso 4
	INTERCOM de una llamada de otro telefonillo
	Fábrica: ACCESO1: timbre 1	1. Seleccionar el timbre a modificar.
	ACCESO2: timbre 2	2. Elegir el timbre deseado entre los 9 disponibles y pulsar OK
	ACCESO3: timbre 3
	ACCESO4: timbre 4
	INTERCOM: timbre 5
DURAC. TIMBRE	3 SEG	Permite elegir la duración del timbre del telefonillo.
	5 SEG
	10 SEG
	20 SEG
	30 SEG
	Fábrica: 20 SEG

Menú	Configuración posible	Utilidad de configuración
TIMBRE INACTIVE1 a 4Fábrica: 2		Permite mantener desactivado o modificar el volumen del timbre del telefonillo de 1 (débil) a 4 (fuerte).
TONO TECLAS	DESACTIVADO DÉBIL FUERTEFábrica: DÉBIL	Permite mantener desactivado o regular el nivel sonoro en la pulsación de las teclas del telefonillo.
VOLUMEN 1 a	4 Permite regularel nivel sonoro de las comunicacionesFábrica: 2	del telefonillo de 1 (débil) a 4 (fuerte).

12.4 Modificación de las opciones de utilización

Menú	Configuración posible	Utilidad de configuración
DESCOLG AUTO	ACTIVADO DESACTIVADOFábrica: ACTIVADO	Permite efectuar automáticamente una comunicación al descolgar el telefonillo de su base sin pulsar la tecla
APERTURA TECLA		Permite modificar las órdenes afectadas con las teclasCon la opción CERROJO (fábrica):La tecla ordena la apertura del cerrojo.La tecla ordena la apertura del portón.Con la opción PORTÓN:La tecla ordena la apertura del portón.La tecla ordena la apertura del cerrojo.
	Fábrica: CERROJO
HORA Permite ajustar la hora que se muestra en el telefonillo.1. Configurar la 1 cifra con la ayuda de las teclas 2. Pasar a la cifra siguiente con la ayuda de la tecla La tecla selecciona el carácter anterior.3. Repetir las etapas 1 y 2 para configurar los minutos y, una vez programada la hora deseada, pulsar la teclaOKFábrica: 00 H 00
IDIOMA ENGLISHFRANCAIS ITALIANO ESPANOL DEUTSCH NEDERLANDSFábrica: ENGLISH	Fábrica: 00 H 00	Permite ajustar el idioma del telefonillo.

12.5 Informations

13. Señalización de anomalías

Pantalla Significado Solución

CARGAR T ! 仓 21.7℃

PILA ACC ! 位 21.7℃

PILA BAS ! 企 21.7℃

Batería del telefonillo descargada.

Pilas del cofre técnico descargadas.

Pila de la base del telefonillo descargada.

Poner el telefonillo a cargar sobre su base.

Póngase en contacto con el instalador para que cambie las pilas del cofre técnico. Se aconseja cambiar la pila del telefonillo al mismo tiempo.

Póngase en contacto con el instalador para que cambie la pila de la base.

14. Preguntas-Respuestas

Preguntas

¿A qué puede deberse una conversación "entrecortada" en el telefonillo?

¿A qué se deben las perturbaciones (efecto larsen, chisporroteo, etc.) que se oyen en el telefonillo?

¿Por qué puede variar la calidad de la recepción al desplazarse con el telefonillo?

¿Qué hacer si no aparece nada en la pantalla del telefonillo?

¿Qué hacer si al reposar el telefonillo sobre su base no emite ningún tono y en la pantalla no aparece

¿Puede limpiarse el interfono?

¿El telefonillo no suena en una prueba de comunicación?

¿Qué significado tiene la aparición del icono en la pantalla del telefonillo?

Respuestas

Esto puede ser resultado del límite de recepción de radio. Al superarse el límite, se corta el cofre de radio corta la comunicación. En este caso, acérquese al cofre.

Este efecto puede producirse si el telefonillo está demasiado cerca de otro telefonillo o del cofre técnico. Separe los distintos elementos a más de 3 metros entre sí.

Sin perturbaciones electromagnéticas y sin obstáculos entre el telefonillo y el cofre técnico, el alcance de radio denominado de “campo libre” es de 400 m aproximadamente. Si el telefonillo está en el interior de una habitación, dicho alcance de radio disminuye. En efecto, la propagación de las ondas de radio se ve reducida según la naturaleza y el espesor de los muros o de los tabiques de separación.

Árboles o bosquecillos reducción de entre 10 % y 30 %

Placo y madera reducción de entre 10 % y 30 %

Ladrillo reducción de entre 30 % y 50 %

Hormigón y piedra reducción de entre 50 % y 70 %

Metal y revestimiento metálico reducción de entre 70 % y 90 %

Basta con volver a colocarlo sobre su base para que se recargue.

Será necesario volver a programar la hora (menú TELEFONILLO/CONFIGURACIÓN/HORA).

Comprobar la presencia de la red eléctrica o el buen estado de la pila de la base del telefonillo.

Se aconseja limpiar los productos con agua jabonosa con la ayuda de un trapo suave cuando sea necesario. No utilice alcohol ni acetona para la limpieza.

• Acérquese al cofre técnico.
• Compruebe que el telefonillo no está en modo silencioso (se muestra el icono)

Un visitante se ha presentado ante la placa de calle durante su ausencia. Para eliminar el icono, pulse una tecla del telefonillo.

15. Características técnicas

Características generales

• Tecnología de radio multifrecuencia protegida, alcance de hasta 400 m en campo libre (1), variable según las condiciones medioambientales y de la instalación
• Conexión radio: 868 - 870 MHz, 25 mW max, duty cycle: 0,1%, Rx: category 2
• Sonido numérico de alta fidelidad

Características del conjunto de calle

• Cajas exteriores de policarbonato
• Índice de protección del cofre écnico y de la placa de calle: IP54 / IK08
• Temperatura de funcionamiento: de -20 °C a +70 °C
• Alimentación del cofre técnico: pila de litio 2 x (3,6 V 17 Ah) MPU01X + batería litio-ion 3,6 V 700 mAh 908-21X y/o alimentación entre 12 y 24V AC o 12 y 30V DC y/o un panel solar de 12 V 8 W de potencia mínima, ref. MJU01X o 4 baterías alcalinas de 1,5 V del tipo LR20
• Autonomía de 5 años (con una pila MPU01X), de 3 años (con 4 baterías LR20) (2)
• Cableado 4 hilos entre la placa de calle y el cofre técnico
• Control y alimentación de todo tipode la cerradura de 12 V de bajo consumo (0,5 A como máx.)
• Control de motorización TBT protegido que acepta un mando de contacto seco de 48 Vcc / 1 A (relé o interruptor)
• Todas las entradas y salidas del cofre técnico son del tipo TBTS

Características del puesb interior

• Cajas interiores de ABS
- Índice de protección de IP31/IK04
- Temperatura de funcionamiento: de -5 °C a +55 °C
- Alimentación de la base: - a pilas: pila de litio 2 x (3,6 V 17 Ah) MPU01X - red: a través del transformador 220 V / 6 V.
- Alimentación del telefonillo recargable: batería de litio-ion desmontable MTU01X
- Autonomía del telefonillo recargable fuera de su base: 15 días (3)
- Autonomía del soporte con pila: 5 años (3)

(1) El alcance en campo libre corresponde a la distancia teórica máxima que separa el cofre técnico y el telefonillo en ausencia total de obstáculos (por ejemplo: muros, rejillas, vegetación, perturbaciones electromagnéticas) que reduzcan el alcance.
(2) La autonomía se ha calculado para un uso doméstico, a saber:
- 2 comunicaciones de 10 segundos, 7 órdenes de cerraduras y 6 órdenes de portón al día para un cofre técnico y una placa de calle sin digicode,
- 1 comunicación de 10 segundos, 4 órdenes de cerraduras (sin retroiluminación de la placa de calle) y 5 órdenes de portón (sin retroiluminación de la placa de calle) al día para un cofre técnico y una placa de calle con digicode.
(3) La autonomía se ha calculado para un uso doméstico, a saber, 2 comunicaciones de 10 segundos, 2 comunicaciones entre telefonillos de 10 segundos y 6 órdenes (2 mandos de cerraduras, 2 mandos de portón, 1 mando de iluminación y 1 mando de puerta de garaje) al día. Para disponer de la plena autonomía del telefonillo recargable fuera del soporte (15 días) es preciso dejarlo cargando sobre éste durante dos días como mínimo desde la primera conexión a la red eléctrica o durante 4 días si apaga la pantalla (tenga en cuenta que este período no excluye la utilización del producto).

Por la presente, Hager Security SAS declara que el equipo radioeléctrico con referencias SC100AX y SC101AX son conformes a las exigencias de la Directiva RE-D 2014/53/EU.

El texto completo de la declaración de conformidad UE está disponible en la página web: www.daitem.es.

Documento no contractual, sometido a modificaciones sin previo aviso.
